机械加工误差统计分析
实验三 机械加工误差统计分析
一、实验目的
统计分析法是通过一批工件加工误差的表现形式，来研究产生误差原因的一种方法。
做加工误差统计分析实验的目的在于，巩固已学过的统计分析法的基本理论；掌握运用统计分析法的步骤，练习使用统计分析法判断问题的能力。
1. 掌握绘制工件尺寸实际分布图的方法，并能根据分布图分析加工误差的性质，计算工序能力系数，合格品率，废品率等，能提出工艺改进的措施；
2. 掌握绘制X-R 点图的方法，能根据X-R 点图分析工艺过程的稳定性。
二、实验要求
1． 实验前要复习“加工误差统计分析”一节的内容。
2． 通过实验绘制“实际分布图”和“X —R ”控制图。
3． 根据实际分布图分析影响加工误差的因素，推算该工序加工的产品合格率与废品率；
试提出解决上述问题的途径。
4． 根据X —R 图分析影响加工误差的因素；判断工艺是否稳定；试提出解决上诉问题
的途径。
三 、实验原理和方法
在M1040无心磨床上用纵磨法磨削45HRC59~62工件一批，检查其每件尺寸。
做出实际分布图以及X —R 控制图。
在机械加工中应用数理统计方法对加工误差（或其他质量指标）进行分析，是进行过程控制的一种有效方法，也是实施全面质量管理的一个重要方面。
其基本原理是利用加工误差的统计特性，对测量数据进行处理，作出分布图和点图，据此对加工误差的性质、工序能力及工艺稳定性等进行识别和判断，进而对加工误差作出综合分析。
详见教材相关章节。
1、直方图和分布曲线绘制 1）初选分组数K
一般应根据样本容量来选择，参见表3.1.
表1.1 分组数K 的选定
2)确定组距
找出样本数据的最大值Ximax 和最小值Ximin ，并按下式计算组距：
选取与计算的d'值相近的且为测量值尾数整倍数的数值为组距。
3）确定分组数
4）确定组界
各组组界为：（j=1，2，……，k ）
5)统计各组频数n i （即落在各组组界范围内的样件个数）
6）画直方图
max min
'1
1
x x R d k k -=
=
--1
R k d =
+min (1)2d
x i d +-±
以样本数据值为横坐标，标出各组组界；以各组频数 为纵坐标，画出直方图。
7)计算总体平均值与标准差
平均值得计算公式为：
式中 x i －第i 个样件的测量值；
n －样本容量。
标准差的计算公式为：
8）画分布曲线
若研究的质量指标是尺寸误差，且工艺过程稳定，则误差分布曲线接近正态分布曲线；若研究的质量指标是形位误差或其他，则应根据实际情况确定其分布曲线。
画出分布曲线，注意使分布曲线与直方图协调一致。
9）画公差带
在横轴下方画出公差带，以便与分布曲线相比较。
2、图绘制
1）确定样组容量，对样本进行分组
样组容量一般取m=2～10件，通常取4或5。
按样组容量和加工时间顺序，将样本划分成若干个样组。
2）计算各样组的平均值和极差
对于第i 个样组，其平均值和极差计算公式为：
，
式中
——第i 个样组的平均值； ——第i 个样组的极差；
x ij ——第i 个样组第j 个零件的测量值； x imax ——第i 个样组数据的最大值； x imin ——第i 个样组数据的最小值 3）计算图控制限
图的控制限为：
11
n
i
n
i x x
==
∑s =
X R -11
n
i ij
m
j x x
==∑max min
i i i R x x =-i
x i
R X R -X R -1
1
U 2L 2
x = x =m
m k i
k i x x x A R x A R
=⎧=⎪⎪⎪
+⎨⎪-⎪⎪⎩
∑中线上控制线上控制线
式中A 2、D 1、D 2——常数，可由表1.2查得； K m --样组个数。
表3.2 A2、D1、D2值
4) 绘制图
以样组序号为横坐标，分别以各样组的平均值 和极差R 为纵坐标，画出图，并在图上标出中心线和上、下控制限。
3、工序能力系数计算
工序能力系数C p 按下式计算：
4、判别工艺过程稳定性
可按表3.3所列标准进行判别。
注意，同时满足表中左列3个条件，工艺过程稳定；表中右列条件之一不满足，即表示工艺过程不稳定。
1
1
U 1L 2
R = R =m
m k i
k i R R D R D R
=⎧=⎪⎪⎪
⎨⎪⎪⎪⎩∑中线上控制线上控制线X R -X R -6p T C σ=
四、实验步骤
1、 实验数据（即样本）的测量
选取量具的刻度值ε=（0.1-0.15）δ（公差）的量具进行测量。
测量工件的数量选用200-500件。
（一般为50-200件），将测量数据记录实验报告“测量值记录表中”。
2、 制作实际分布图
（1） 整理与计算实验数据 （2） 作频数表
（3） 计算算术平均值和均方差S （4） 画实际分布图
3、 制作图
（1） 决定样组数据个数n ，一般取n=4或5。
（2） 数据处理。
①计算各样组的平均值和极差。
②计算和的平均值和。
③计算图控制线。
（3） 绘制控制图 五、分析判断实验结果
1、 通过对实际分布图及控制图分析、判断影响该批零件加工精度的主要误差因素。
2、 通过和，推断该工序的工艺能力，确定工艺等级。
3、 通过和，推断该工序加工的成品率与废品率。
4、 判断工艺是否稳定。
5、 试提出解决上述工艺问题的措施。
X R X -X R X R X R R X -R X -R X -X S X S。
机械零件加工精度统计分析方法探略
增加。 若Cp 值为 1 或小于 1， 工序 加工能力较弱， 表明 产品的次品率
就可能上升， 这时必须采取相应措施， 来改善工艺过程。 利用分布曲线 可以比较方便的研究加工精度， 可以分辨出工序的随机误差的大小以 及是否存在着系统误差， 但不能把规律性变化的系统误差从随即误差 中区分出来。采取分布曲线法控制加工精度时， 必须检查所有加工的 零件， 只有将一批零件加工完毕后方能绘制出分布曲线图。 3. 确定加工误差的类型 在己调整好的机床上加工一批工件，由各种工艺因素所产生的 加工误差， 可分为两大类， 即系统误差和随机误差。 系统误差包括因调 整等因素引起的常值系统误差和因刀具磨损 、机床热变形等引起 的 有规律变化趋势的变值系统误差。随机误差则是由尺寸分散造成的。 二、 机械零件加工精度统计分析的基本方法 1、 分布曲线法。目 前进行加工精度统计分析的方法之一是分布 曲线法。 在机械加工中， 用调整法加工一批零件， 其尺寸误差是有很多 相互独立的随机误差综合作用的结果， 如果其中没有一个是起决定作 用的随机误差， 则加工后零件的尺寸将近似于正态分布。理论正态分 它的方程式如下;
科技前沿
析工艺过程的稳定性、 查明工序的精度以及确定机床的调整精度、 确保产品的加工质量具有非常重要的
作用。
〔 要l 加 精 的 计 析 机 制 技术 的 个 常 要的 作， 精 计 析 分 摘 工 度 统 分 是 械 造 中 一 非 重 工 加工 度统 分 对于
〔 关键词」 械 工 精 统 分 方 机 加 度 计 析 法
它不是平滑曲线而是折线。 实验分布曲线是根据一批零件的加工尺
寸绘制出来的。通常 一批零件数量在 50 件以上， 越多则越能反映出 它的分布规律， 是分析数据常用的一种方法。
基于CNC技术的机械零件加工误差分析
基于CNC技术的机械零件加工误差分析引言：随着制造业的发展，机械加工技术也得到了极大的改进。
其中，基于计算机数控（CNC）技术的机械零件加工在现代工业中扮演着重要角色。
然而，即使在CNC加工的过程中，误差仍然是不可避免的。
本文旨在探讨机械零件加工误差的来源、影响和控制方法。
一、误差来源：1.机床误差：机床的刚性度、传动、刀具等的误差都可能导致加工结果的偏差。
例如，机床本身的刚度不足或变形，会导致工件加工时出现振动，进而影响到最终的加工精度。
扬声器悬浮系统机械线切割的研磨3D 模型。
2.刀具误差：刀具的设计、制造和磨削误差都会对加工结果产生直接的影响。
例如，在加工过程中，由于刀具磨损或不正确的安装，切削力的方向偏离了预期，导致工件表面粗糙度增加。
3.工件材料误差：机械零件的材料在制造过程中可能存在缺陷或不均匀性，如内应力、不完全的熔化等。
这些材料误差也会对加工结果产生负面影响。
二、误差影响：1.精度：机械零件加工的目标之一是满足设计要求下的尺寸精度。
误差的存在使得加工后的零件尺寸与设计要求不完全一致。
这对于一些高度精密的机械装置来说，可能会导致性能下降。
2.表面质量：误差会对机械零件的表面质量产生直接影响。
例如，机床振动引起的偏差可能导致表面出现凹凸不平的痕迹，进而影响到零件的润滑性以及与其他部件的配合。
三、误差控制方法：1.CAD/CAM系统优化：通过先进的CAD/CAM系统，对工件进行设计和加工路径规划的优化是减小误差的一个重要手段。
先进的CAD/CAM系统能够帮助工程师更好地预测和模拟加工结果，从而选择合适的加工参数和路径。
2.设计优化：工程师在设计机械零件时，可以考虑使用适当的公差和界限来容忍加工误差。
通过合理设置公差范围，可以减小对加工误差的敏感性。
3.刀具优化：选择合适的刀具是减小误差的关键之一。
高质量的刀具可以减小振动，提高切削精度。
此外，注意刀具的磨损情况，并及时更换刀具也是重要的控制手段。

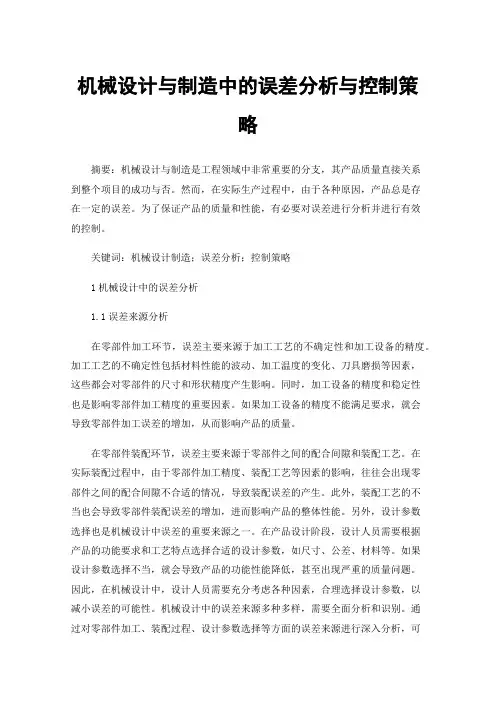

机械设计与制造中的误差分析与控制策略
机械设计与制造中的误差分析与控制策略摘要：机械设计与制造是工程领域中非常重要的分支，其产品质量直接关系到整个项目的成功与否。
然而，在实际生产过程中，由于各种原因，产品总是存在一定的误差。
为了保证产品的质量和性能，有必要对误差进行分析并进行有效的控制。
关键词：机械设计制造；误差分析；控制策略1机械设计中的误差分析1.1误差来源分析在零部件加工环节，误差主要来源于加工工艺的不确定性和加工设备的精度。
加工工艺的不确定性包括材料性能的波动、加工温度的变化、刀具磨损等因素，这些都会对零部件的尺寸和形状精度产生影响。
同时，加工设备的精度和稳定性也是影响零部件加工精度的重要因素。
如果加工设备的精度不能满足要求，就会导致零部件加工误差的增加，从而影响产品的质量。
在零部件装配环节，误差主要来源于零部件之间的配合间隙和装配工艺。
在实际装配过程中，由于零部件加工精度、装配工艺等因素的影响，往往会出现零部件之间的配合间隙不合适的情况，导致装配误差的产生。
此外，装配工艺的不当也会导致零部件装配误差的增加，进而影响产品的整体性能。
另外，设计参数选择也是机械设计中误差的重要来源之一。
在产品设计阶段，设计人员需要根据产品的功能要求和工艺特点选择合适的设计参数，如尺寸、公差、材料等。
如果设计参数选择不当，就会导致产品的功能性能降低，甚至出现严重的质量问题。
因此，在机械设计中，设计人员需要充分考虑各种因素，合理选择设计参数，以减小误差的可能性。
机械设计中的误差来源多种多样，需要全面分析和识别。
通过对零部件加工、装配过程、设计参数选择等方面的误差来源进行深入分析，可以帮助设计人员准确把握问题的根源，有针对性地采取相应措施，提高产品的质量和性能。
因此，误差来源的分析是机械设计中至关重要的一环，对于提高产品质量和生产效率具有重要意义。
1.2误差影响评估误差的来源是误差影响评估的基础。
在机械设计中，误差可以来源于多个方面，如零部件制造偏差、装配误差、环境变化等。

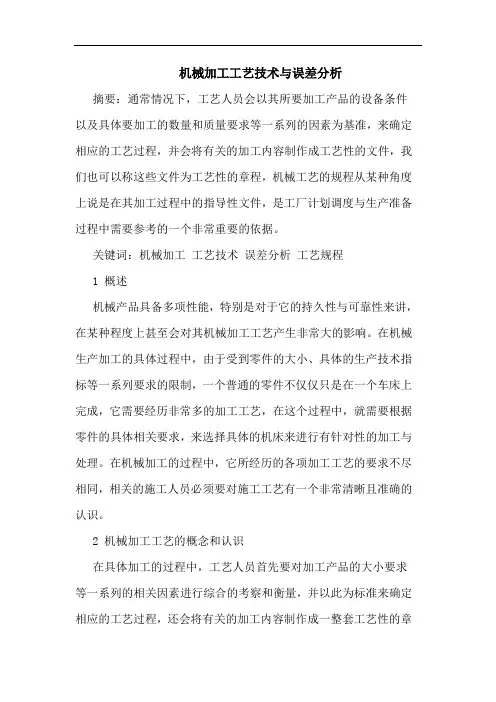

机械加工工艺技术与误差分析
机械加工工艺技术与误差分析摘要：通常情况下，工艺人员会以其所要加工产品的设备条件以及具体要加工的数量和质量要求等一系列的因素为基准，来确定相应的工艺过程，并会将有关的加工内容制作成工艺性的文件，我们也可以称这些文件为工艺性的章程，机械工艺的规程从某种角度上说是在其加工过程中的指导性文件，是工厂计划调度与生产准备过程中需要参考的一个非常重要的依据。
关键词：机械加工工艺技术误差分析工艺规程1 概述机械产品具备多项性能，特别是对于它的持久性与可靠性来讲，在某种程度上甚至会对其机械加工工艺产生非常大的影响。
在机械生产加工的具体过程中，由于受到零件的大小、具体的生产技术指标等一系列要求的限制，一个普通的零件不仅仅只是在一个车床上完成，它需要经历非常多的加工工艺，在这个过程中，就需要根据零件的具体相关要求，来选择具体的机床来进行有针对性的加工与处理。
在机械加工的过程中，它所经历的各项加工工艺的要求不尽相同，相关的施工人员必须要对施工工艺有一个非常清晰且准确的认识。
2 机械加工工艺的概念和认识在具体加工的过程中，工艺人员首先要对加工产品的大小要求等一系列的相关因素进行综合的考察和衡量，并以此为标准来确定相应的工艺过程，还会将有关的加工内容制作成一整套工艺性的章程。
我们从某种角度来看的话，机械工艺的规程是整个机械加工过程中的一个具有全局意义的指导性文件，是在具体的生产过程中相关的机械师必须要参考的一个非常重要的依据，同时，它也是对车间和工厂进行改造的一项很基本的技术依据。
由于在实际的加工过程中，不同的工厂的生产状况是不一样的，与之相关的工艺流程也是不一致的，所以，必须要保证工艺流程具备一定的针对性，不可一概而论，要与实际的生产状况相结合。
通过实际的加工我们完全可以得出，从根本上来讲，机械师通过对机械零件的具体性质和位置、以及相应的尺寸和形状进行有根据的改变的过程就是加工工艺，加工工艺的最终的结果是使不规则的产品变成可用的半成品甚至是成品。
微机械加速度计误差分析与补偿技术
03
微机械加速度计误差来源
标度因数误差
总结词
标度因数误差是指微机械加速度计在测量加速度时，实际输出值与理论输出值 之间的偏差。
详细描述
标度因数误差主要由制造过程中的不准确性和装配误差引起，如敏感元件的尺 寸、形状和质量的偏差，以及结构参数的不准确性。此外，标度因数误差还可 能受到温度、压力和湿度等环境因素的影响。
在恒定的加速度输入下，加速度计的输出存在一定的偏差，表现为零点偏移和灵敏度误差。
动态测试结果
在动态变化加速度输入下，加速度计的输出存在跟随误差和幅值误差。
结果分析
零点偏移误差分析
由于制造工艺和结构的不完善，加速度计在无加速度输入 时会产生零点偏移误差。可通过温度补偿、时间漂移补偿 等措施减小误差。
国内
随着微机械加速度计研究的深入，国内学者也开始关注其误差分析和补偿技术。虽然起步较晚，但在国家政策支持和 企业需求的推动下，国内的研究进展迅速，取得了一定的研究成果。
存在的问题
尽管国内外学者在微机械加速度计误差分析和补偿方面取得了一定的成果，但仍存在一些问题。例如， 误差模型的建立不够精确，补偿算法的鲁棒性有待提高等。因此，仍需进一步深入研究微机械加速度计 误差分析和补偿技术。
跟随误差分析
跟随误差是由于加速度计对加速度输入的响应速度较慢而 产生的误差。可通过优化电路参数、采用数字滤波器等措 施减小误差。
灵敏度误差分析
由于传感器内部参数变化、温度变化等因素影响，加速度 计的灵敏度会发生变化，导致测量误差。可通过标定、温 度补偿等措施减小误差。
幅值误差分析

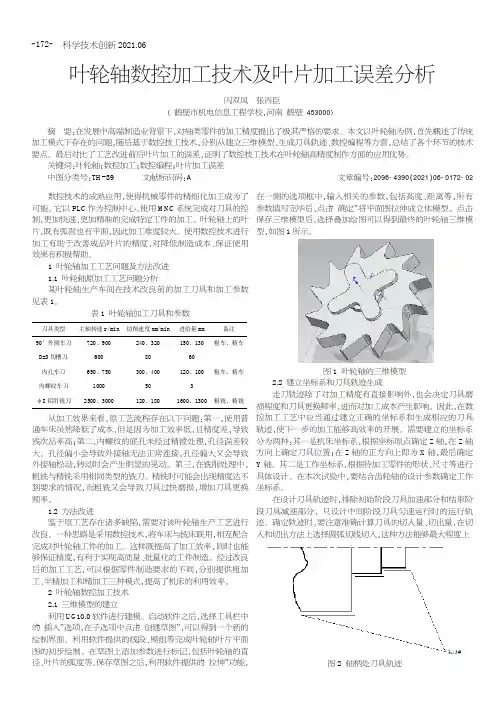

叶轮轴数控加工技术及叶片加工误差分析
