VC与Matlab混合编程本⽂主要介绍VC与Matlab混合编程的两种⽅法，并详细介绍了VC向Matlab传递复杂数据：结构体的⽅法，有详细代码说明。
Matlab 主要⾯对科学计算、可视化以及交互式程序设计的⾼科技计算环境，但由于Matlab开发平台上开发的程序不能脱离Matlab运⾏环境，因⽽在处理⼀些实际应⽤问题时显得灵活性不⾜，⽽VC++则在⼀定程度上能够弥补这⼀漏洞，因此，将⼆者结合共⽤，各献其长，可以为科研⼯作和⼯程开发提供更为强⼤的技术⽀持。
Matlab作为控制系统设计的⼀种通⽤⼯具，它可以很⽅便的和VC进⾏连接。
⼀般⽽⾔，Matlab与VC混合编程的实现⽅法有很多种，这⾥主要介绍以下两种：1. VC调⽤Matlab Engine的⽅式：Matlab Engine是⼀组Matlab提供的接⼝函数，⽀持C/C++语⾔，Matlab Engine采⽤C/S(客户机/服务器)模式，Matlab作为后台服务器，⽽C/C++程序作为前台客户机，向Matlab Engine传递执⾏命令和数据信息，从Matlab Engine接收执⾏结果。
⽤户可以在前台应⽤程序中调⽤这些接⼝函数，实现对Matlab Engine的控制。
采⽤这种⽅法⼏乎能利⽤Matlab全部功能，但是需要在机器上安装Matlab软件，缺点是执⾏效率较低。
下⾯简单介绍下这种⽅式的实现步骤：1.1 API接⼝介绍先来介绍⼀组Matlab提供的引擎API接⼝：(仅作简单功能介绍，详细参数说明请参考Matlab帮助)Engine* engOpen(const char* startcmd)启动Matlab引擎int engClose(Engine* ep) 关闭Matlab引擎int engEvalString(Engine* ep, const char* string)执⾏Matlab表达式mxArray* engGetArray(Engine* ep, const char* name)获取⼀个变量数组的值int engPutArray(engine* ep, const mxArray* mp)设置⼀个变量数组的值int engPutVariable(Engine *ep, const char *name, const mxArray *pm)同上mxArray *engGetVariable(Engine *ep, const char *name)获取⼀个变量int engOutputBuffer(Engine* eP，char* p，int n)获取输出字符串1.2 VC环境配置要想在VC集成环境下调⽤Matlab引擎实现VC和Matlab的混合编程，⼀般需要经过以下⼏个必要的步骤：(以下以Matlab2008a和VS2005版本为例)（1）添加include路径：将“\extern\include”(在Matlab的安装路径下)路劲添加到VC编译器的include下（2）添加lib路径：将“\extern \lib\win32\microsoft” (在Matlab的安装路径下) 路径添加到VC编译器的lib下（3）加载lib：需要加载⾄少libmx.lib、libmat.lib、libeng.lib三个库（4）include头⽂件：在要使⽤ engine 函数的地⽅包含engine.h头⽂件1.3 引擎调⽤接下来就可以在VC中调⽤Matlab引擎了，简单的⽰例代码如下：#include "engine.h"#pragma comment(lib, "libeng.lib")#pragma comment(lib, "libmx.lib")#pragma comment(lib, "libmat.lib")void TestDeno(){Engine* pEng = NULL;if (!(pEng = engOpen(NULL))){printf("Open matlab enging fail!");return;}//call Engine plot A*sin(t)+B A=2 B=1mxArray *A = NULL;double init = 2;A = mxCreateDoubleMatrix(1, 1, mxREAL);memcpy((void*) mxGetPr(A), (void*)&init, sizeof (double));engPutVariable(pEng, "A", A);init = 1;memcpy((void*) mxGetPr(A), (void*)&init, sizeof (double));engPutVariable(pEng, "B", A);mxDestroyArray(A);Sleep(3*60*1000);engEvalString(pEng, "t=0:0.2:7;plot(t,A*sin(t)+B);");if(NULL != pEng){engClose(pEng);}}⽰例代码通过VC调⽤Matlab引擎，绘制正弦曲线，相对简单，就不再详细解释，效图如下：2. VC调⽤Matlab DLL的⽅式DLL是⼀个可执⾏的⼆进制⽂件。
基于COM接口的VC_与MATLAB混合编程
这种方法可以很灵活的调用 Matlab 来编写应用程序，但要求 读者对 C/C++语言非常熟悉，并且这种模式不能包括所有的 Matlab 函数，尤其是无法充分使用 Matlab 提供的详尽的绘图 函数。 1.3 用 Matlab 自带的 Matlab Compiler
Matlab Compiler 的作用是将 m 文件转化成 C/C++代码 （也就是通常所用的 mcc 命令）,这种源代码需要用 C/C++编 译器编译连接成独立应用程序，在将 m 文件转成独立应用程 序的过程中生成的 C/C++文件，原则上是可以被其它的 C/C++ 代码调用的，编译器可以通过设置 mcc 命令的选项，将 m 文 件编译成动态链接库文件、C/C++文件、可执行文件等一系 列文件。到 matlab R21.1 为止，Matlab Compiler 的 m 程序转 换成 C/C++代码功能有很多限制：
[3]ZSP 500 Digital Signal Processor Core, technical manual,
果为参照，不断地修改，为大规模复杂运算的实现提供了时 September 2003
间保障，满足了实时性要求，各种DSP尽管结构和指令集不
[4]ZSP 500 DSP Architecture, 2003
·58·
计算机与信息技术
软件纵横
⑵部分绘图语句无法实现或得不到准确图象，尤其是三 维图象；
⑶当涉及到的复杂函数调用时嵌套的文件数量很多。 因此在不涉及到三维做图以及 m 文件不大的情况下推荐 使用。 1.5 使用 Matlab 的 Combuilde 工具 COM 是 component object module 的简称，它是一种通用 的对象接口，任何语言只要按照这种接口标准，就可以实现 调用它。Matlab6.5 新推出来的 Combuilder 就是把用 Matlab 编写的程序做成 com 组件，供其他语言调用。该方法实现简 单，通用性强，而且几乎可以使用 Matlab 的任何函数(注意： 不支持脚本文件，脚本文件使用时要改为函数文件)，因此在 程序较大、调用工具箱函数或调用函数较多时推荐使用，这 也是 Matlab 公司推荐的使用方法。
VisualStudio与Matlab实现混合编程
VisualStudio与Matlab实现混合编程环境：Win10vs2010Matlab2015⾥⾯有很多选做的内容，其中2、3必做1.Matlab环境设置：（选做）我没有做这步，因为打mbuild -setup指令不识别，缺少SDK，但是可以正常调⽤Matlab，这步是其他⽅式调⽤Matlab中的⼀步，使⽤Matlab⽣成DLL⽂件，VS引⽤要建⽴独⽴运⾏的C应⽤程序，系统中需要安装Matlab、Matlab编译器、C/C++编译器以及Matlab C/C++数学库函数和图形库函数。
Matlab编译器使⽤mbuild命令可以直接将C/C++源代码编译为独⽴运⾏程序，在这些源代码中可以使⽤Matlab提供的接⼝来调⽤Matlab数学库函数。
虽然⽣成的可执⾏程序可以脱离Matlab环境运⾏，但是它需要Matlab C/C++数学库⽂件或者图形库⽂件的⽀持才能运⾏。
但如果C/C++源代码完全是按传统C/C++源代码语法规则编写，没有包含Matlab数学库和图形库的调⽤，则不仅可以独⽴与Matlab环境，也不需要那两个库函数的⽀持。
在 Matlab 的Command Window 下输⼊命令。
mbuild – setup操作过程如下图：然后输⼊命令mex – setup以类似的⽅法配置编译器。
Matlab 的配置完成。
2.VS环境设置（必做）（1）设置Include 和Library ⽬录项⽬右键->属性->VC++⽬录->包含⽬录：添加<MATLAB>\R2010b\extern\include\win64 我的是：D:\RUANJIAN\Matlab\extern\include\win64<MATLAB>\R2010b\extern\include\ 我的是：D:\RUANJIAN\Matlab\extern\include项⽬右键->属性->VC++⽬录->库⽬录：添加<MATLAB>\R2010b\extern\lib\win32\microsoft 我的是：D:\RUANJIAN\Matlab\extern\lib\win64\microsoft<MATLAB>\R2010b\extern\lib\win64\microsoft截图：：（2）设置⼯程⽬录： ( 我并没有设置)项⽬右键->属性->C/C++->常规->附件包含⽬录：添加<MATLAB>\R2010b\extern\include\win64<MATLAB>\R2010b\extern\include\项⽬右键->属性->链接器->常规：添加<MATLAB>\R2010b\extern\lib\win32\microsoft<MATLAB>\R2010b\extern\lib\win64\microsoft项⽬右键->属性->链接器->输⼊->附件依赖性：添加 (必做)libeng.liblibmat.liblibmex.liblibmx.lib 注：1.lib⽂件包含在<MATLAB>\R2010b\extern\lib\win64\microsoft，可根据需要增减 2.附件依赖性在VS2010前以空格隔开，在VS2010后使⽤；隔开。

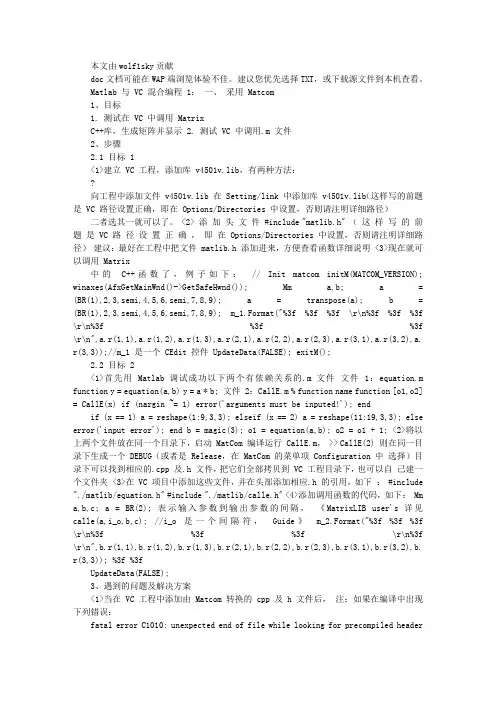

Matlab与VC(MFC)混合编程(介绍Matcom与Matlab 引擎两种方式)文库
