变压器技术参数

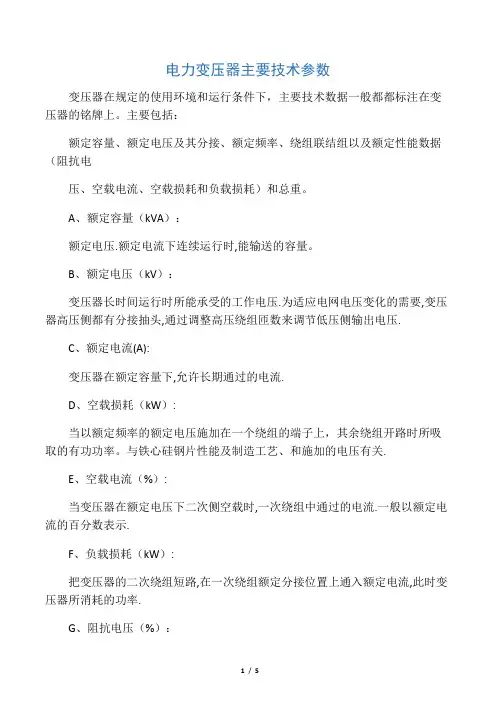

电力变压器主要技术参数
电力变压器主要技术参数变压器在规定的使用环境和运行条件下，主要技术数据一般都都标注在变压器的铭牌上。
主要包括：额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）和总重。
A、额定容量（kVA）：额定电压.额定电流下连续运行时,能输送的容量。
B、额定电压（kV）：变压器长时间运行时所能承受的工作电压.为适应电网电压变化的需要,变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节低压侧输出电压.C、额定电流(A):变压器在额定容量下,允许长期通过的电流.D、空载损耗（kW）:当以额定频率的额定电压施加在一个绕组的端子上，其余绕组开路时所吸取的有功功率。
与铁心硅钢片性能及制造工艺、和施加的电压有关.E、空载电流（%）:当变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额定电流的百分数表示.F、负载损耗（kW）:把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率.G、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示.H、相数和频率：三相开头以S表示，单相开头以D表示。
中国国家标准频率f为50Hz。
国外有60Hz的国家（如美国）。
I、xx与冷却：变压器绕组或上层油温与变压器周围环境的温度之差,称为绕组或上层油面的温升.油浸式变压器绕组温升限值为65K、油面温升为55K。
冷却方式也有多种：油浸自冷、强迫风冷，水冷，管式、片式等。
J、绝缘水平：有绝缘等级标准。
绝缘水平的表示方法举例如下：高压额定电压为35kV级，低压额定电压为10kV级的变压器绝缘水平表示为LI200AC85/LI75AC35，其中LI200表示该变压器高压雷电冲击耐受电压为200kV，工频耐受电压为85kV，低压雷电冲击耐受电压为75kV，工频耐受电压为35kV.奥克斯高科技有限公司目前的油浸变压器产品的绝缘水平为LI75AC35，表示变压器高压雷电冲击耐受电压为75kV，工频耐受电压为35kV，因为低压是400V，可以不考虑。
6kv变压器型号技术参数[001]
![6kv变压器型号技术参数[001]](https://img.taocdn.com/s3/m/4a1555ee370cba1aa8114431b90d6c85ec3a88f1.png)
6kv变压器型号技术参数6kv变压器是一种常见的配电变压器，广泛应用于城市和工业电力配送系统中。
它的型号和技术参数对于选择和使用变压器非常重要，我们来简单介绍一下。
首先，6kv变压器的型号通常以字母和数字的组合来表示，比如6kvSG(10)M、6kvSZ(11)M等。
其中，6kv表示变压器的额定电压等级为6千伏，SG和SZ标识变压器的类型和尺寸，(10)和(11)表示变压器的额定容量等级。
根据具体的应用场景和负荷要求，用户可以根据变压器的型号选择合适的变压器。
其次，6kv变压器的技术参数包括额定容量、短路阻抗、额定电流等。
额定容量是变压器能够持续供应的功率大小，通常以千伏安（kVA）为单位。
短路阻抗是变压器在短路状态下产生的内部阻力，它影响变压器的负荷能力和运行稳定性，通常以百分比（%）表示。
额定电流是变压器在额定容量下的工作电流大小，通常以安培（A）为单位。
这些参数对于选择合适的变压器以及正确使用变压器至关重要。
此外，6kv变压器还具有一些特殊的技术指标，如绝缘等级、温升限制等。
绝缘等级是指变压器在额定电压下的绝缘强度，它直接关系到变压器的安全性和可靠性。
温升限制是指变压器运行过程中允许的温度上升限制，它关系到变压器的散热和寿命。
这些指标需要根据具体的要求和环境来确定，以确保变压器的正常运行。
在选购和使用6kv变压器时，用户还需要考虑变压器的外部尺寸、质量和可靠性等因素。
变压器的外部尺寸要适合安装和布置的要求，质量和可靠性则直接关系到变压器的使用寿命和运行安全。
因此，用户在选择和使用6kv变压器时，除了关注技术参数，还应该考虑这些因素，并与供应商进行充分沟通和协商，以确保选择和使用的变压器能够满足实际需求。
总之，6kv变压器是一种常见的配电变压器，其型号和技术参数对于选择和使用变压器至关重要。
用户在选购和使用6kv变压器时，应该根据具体的需求和要求，选择合适的型号和技术参数，并关注变压器的外部尺寸、质量和可靠性等因素，以确保变压器能够安全、稳定地运行，满足电力配送系统的需求。
变压器的一些技术参数
最佳答案规格按电压来说分36伏,110伏,0.4千伏,10千伏,22千伏,6千伏,35千伏,110千伏,220千伏,350千伏,200千伏,500千伏,250千伏,600千伏按容量来说我国现在变压器的额定容量是按照R10优先系数,即按10的开10次方的倍数来计算，50KVA，80KVA，100KVA等变压器的型号太多了变压器的型号由：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。
如：SFPZ9-120000/110指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，高压侧额定电压为110KV的变压器。
容量的话国家标准容量为：30，50，63，80，100，125，160，200，250，315，400，500，630，800，1000，1250，1600，2000变压器百科名片变压器图片变压器bian ya qi利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。
在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。
目录变压器简介组成制作原理变压器与变频器的区别：补充变压器工作原理：A.电压比：Ｃ变压器的功率怎样判别电源变压器参数变压器的原理变压器损耗材料电源变压器的比较变压器的检测变压器磁屏蔽电力变压器巡视检查应符合下列规定：变压器的分类配电变压器保护存在问题及解决变压器干燥处理的方法有哪些?1、感应加热法2、热风干燥法变压器的绝缘等级变压器的主要组成部分我国变压器发展历史变压器简介组成制作原理变压器与变频器的区别：补充变压器工作原理：A.电压比：Ｃ变压器的功率怎样判别电源变压器参数变压器的原理变压器损耗材料电源变压器的比较变压器的检测变压器磁屏蔽电力变压器巡视检查应符合下列规定：变压器的分类配电变压器保护存在问题及解决变压器干燥处理的方法有哪些?1、感应加热法2、热风干燥法变压器的绝缘等级变压器的主要组成部分我国变压器发展历史展开变压器简介变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。
电力变压器主要技术参数
电力变压器主要技术参数之吉白夕凡创作变压器在规定的使用环境和运行条件下, 主要技术数据一般都都标注在变压器的铭牌上.主要包括：额定容量、额定电压及其分接、额定频率、绕组联结组以及额定性能数据（阻抗电压、空载电流、空载损耗和负载损耗）和总重.A、额定容量（kVA）：额定电压.额定电流下连续运行时,能输送的容量.B、额定电压（kV）：变压器长时间运行时所能接受的工作电压.为适应电网电压变动的需要,变压器高压侧都有分接抽头,通过调整高压绕组匝数来调节高压侧输出电压.C、额定电流(A):变压器在额定容量下,允许长期通过的电流.D、空载损耗（kW）: 当以额定频率的额定电压施加在一个绕组的端子上, 其余绕组开路时所吸取的有功功率.与铁心硅钢片性能及制造工艺、和施加的电压有关.E、空载电流（%）: 当变压器在额定电压下二次侧空载时,一次绕组中通过的电流.一般以额定电流的百分数暗示.F、负载损耗（kW）: 把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率.G、阻抗电压（%）：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流即是额定值时,此时一次侧所施加的电压.一般以额定电压的百分数暗示.H、相数和频率：三相开头以S暗示, 单相开头以D暗示.中国国家标准频率f为50Hz.国外有60Hz的国家（如美国）.I、温升与冷却：变压器绕组或上层油温与变压器变压器绕组温升限值为65K、油面温升为55K.冷却方式也有多种：油浸自冷、强迫风冷, 水冷, 管式、片式等.J、绝缘水平：有绝缘品级标准.绝缘水平的暗示方法举例如下：高压额定电压为35kV级, 高压额定电压为10kV级的变压器绝缘水平暗示为 LI200AC85/LI75AC35, 其中LI200暗示该变压器变压器产物的绝缘水平为LI75AC35, 暗示变压器高压雷电冲击耐受电压为75kV, 工频耐受电压为35kV, 因为高压是400V, 可以不考虑.K、联结组标号：根据变压器一.二次绕组的相位关系,把变压器绕组连接成各种分歧的组合,称为绕组的联结组.为了区别分歧的联结组,常采纳时钟暗示法,即把高压侧线电压的相量作为时钟的长针,固定在12上,高压侧线电压的相量作为时钟的短针,看短针指在哪一个数字上,就作为该联结组的标号.如Dyn11暗示一次绕组是（三角形）联结, 二次绕组是带有中心点的（星形）联结, 组号为(11)点B1 双绕组变压器损耗电量分两部份计算B1.1 铁心损耗电量ΔAT=ΔP0(Un /Uf)2t (kW·h) (B1.1) 式中ΔAT——变压器铁心损耗电量, kW·h；ΔP0——变压器空载损耗功率, kW；Un——变压器额定电压, kV；Uf ——变压器分接头电压, kV；t——接人系统时间或计算时段, h.B1.2 绕组损耗电量. B1.2.1 当采纳变压器计算期均方根电流计算时有：ΔAR=ΔPK(Ijf / Ie )2t =ΔPK(Sjf / Se )2t (kW·h) (B1.2.1) 式中ΔAR——变压器绕组损耗电量, kW·h；ΔPK——变压器短路损耗功率, kW；Ie——变压器额定电流, 应取与负荷电流同一电压侧的数值, A；Sjf——变压器代表日(计算期), 以视在功率暗示的均方根值, kVA；Se——变压器额定容量, kVA. B1.2.2 当只具有变压器计算期平均电流时, 有：ΔAR=ΔPK(Ipj / Ie )2K2t=ΔPK(Spj / Se )2 K2 t (kW·h) (B1.2.2) 式中Ipj——变压器计算期平均电流, A；K——负荷曲线形状系数；Spj——变压器代表日(计算期)以视在功率暗示的平均负荷值, kVA.B1.2.3 当只具有变压器计算期的最年夜电流值时有：ΔAR=ΔPK(Imax / Ie )2K2t =ΔPK(Smax / Se )2F t (kW·h) (B1.2.3) 式中Imax——变压器计算期最年夜电流, A；Smax——变压器计算期以视在功率暗示的最年夜负荷值, kVA；F——计算期负荷曲线的损失因数.B1.3 双绕组变压器的损耗电量ΔA=ΔAT +ΔAR (kW·h) (BI.3) B2 三绕组变压器的损耗电量亦分为两部份计算B2.1 三绕组变压器的铁心损耗电量计算同双绕组变压器. B2.2 绕组损耗电量计算.三绕组变压器的绕组损耗电量计算, 应根据各绕组的短路损耗功率及其通过的负荷, 分别计算每个绕组的损耗电量, 其总和即为三绕组变压器绕组损耗电量.B2.2.1 当采纳变压器计算期均方根电流计算时有：ΔAR =[ΔPK1(Ijf1 / Ie1)2+ΔPK2(Ijf2 / Ie2)2+ΔPK3 (Ijf3 / Ie3)2]t (kW·h) (B2.2.1-1)ΔPK1 =1/2[ΔPK(1-2) ＋ΔPK(1-3)－ΔPK(2-3)] (kW)ΔPK2 =ΔPK(1-2) －ΔPK1 (kW)ΔPK3 =ΔPK(1-3) －ΔPK1 (kW) (B2.2.1-2) 式中ΔAR——绕组损耗电量, kW·h；ΔPK1, ΔPK2, ΔPK3——分别为三绕组变压器高、中、高压绕组的短路损耗功率, kW；ΔPK(1-2), ΔPK(1-3), ΔPK(2-3)——分别为变压器额定容量的高一中压、高一高压、中一高压绕组短路损耗功率, kW；Ie1, Ie2, Ie3——分别为三绕组变压器高、中、高压绕组的额定电流, A；Ijf1, Ijf2, Ijf3——分别为三绕组变压器高、中、高压绕组的计算期(代表日)负荷电流的均方根值, A.B2.2.2 当采纳变压器计算期平均电流计算时有：ΔAR =[ΔPK1(Ipj1 / Ie1)2+ΔPK2(Ipj2 / Ie2)2 +ΔPK3 (Ipj3 / Ie3)2 ]t (kW·h) (B2.2.2)式中Ipj1, Ipj2, Ipj3——分别为三绕组变压器高、中、高压绕组计算期(代表日)负荷电流的平均值, A；K1, K2, K3——分别为三绕组变压器高、中、高压绕组计算期(代表日)负荷曲线形状系数(计算同附录A).B2.2.3 当采纳变压器计算期最年夜电流计算时有：ΔAR =[ΔPK1(Imax1 / Ie1)2F1+ΔPK2(Imax2 / Ie2)2F2+ΔP K3 (Imax3 / Ie3)2F3]t (kW·h)式中, Imax1, Imax2, Imax——分别为三绕组变压器高、中、高压绕组计算期(代表日)负荷电流的最年夜值, A；F1, F2, F3——分别为三绕组变压器高、中、高压绕组计算期(代表日)负荷曲线的损失因数(计算同附录A).B3 自耦变压器电能损耗计算同三绕组变压器。
变压器技术参数
变压器技术参数(共19页) -本页仅作为预览文档封面，使用时请删除本页-变压器的技术参数一．变压器的容量：变压器容量计算是一个专业的技术性问题，并不是一个简单的公式就能计算出来的，需要考虑到如负荷率、功率因数等很多方面的因素。
但可以对变压器容量进行一个估算。
例如利用计算负荷法进行估算1.变压器的容量等于三相容量之和，先知道变压器的额定电压，额定电流，然后根据公式 P（视在功率）=/3*U*I（U是相电压，/3表示更号3），用高压侧电压电流算和用低压侧的算是一样的。
例如：二次额定电流，电压是400V，那么容量是/3*400*=100KVA2.首先选择变压器的额定电压。
高压侧电压与所接入电网电压相等，低压侧电压比低压侧电网的电压高10%或5%（取决变压器电压等级和阻抗电压大小）；额定容量选择。
3.计算变压器所带负荷的大小（要求统计最大综合负荷，将有功负荷kW值换算成视在功率kVA），如果是两台变压器，那么每台变压器的容量可按照最大综合负荷的70%选择，一台变压器要按总负荷考虑，并留有适当的裕度。
其它名牌参数可结合变压器产品适当考虑。
4.例如：选择35/10kV变压器。
假定最大负荷为3500kW，功率因数为，选两台变压器，容量S=×3500/=3062kVA，可选择3150kVA的变压器，电压比为35kV/。
再从产品目录中选择型号。
5.变压器效率一般为，负载时的功率因数通常约为附近，功率因数从提高到时每KW需无功补偿容量为千乏，根据变压器的容量计算无功补偿电容量： Qc＝变压器容量(KVA)××二．变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。
绝缘的温度等级分为 A级 E级 B级 F级 H级。
各绝缘等级具体允许温升标准如下： aE BF H 最高允许温度（℃） 105 120 130 155 180 绕组温升限值（K） 6075 80 100 125 性能参考温度（℃） 80 95 100 120 145三变压器的绝缘水平变压器绕组额定耐受电压用下列字母代号标志：LI——雷电冲击耐受电压SI——操作冲击耐受电压AC——工频耐受电压2、变压器的绝缘水平是按高压、中压、低压绕组的顺序列出耐受电压值来表示（冲击水平在前）的，其间用斜线分隔开。
变压器技术参数
变压器技术要求：
20KV/0.4kV干式变压器，频率：50Hz，
1. 应遵守的标准
1.1合同中按照有关标准规范规定的设备包括卖方从别处购来的设备和附件，都必须符合标准规范和准则的最新版本或修订本。
GB1094GB6450-86GB/T10228-2008 GB/T4208-2008 JB10088-2004 IEC60076-11-2004
1.2其产品应通过国家认可的相关部门检测及应有型式试验报告。
2. 使用环境条件
2.1环境温度：-15℃～+40 ℃，日温差：25 ℃
2.2海拔高度：不超过1000米
3.变压器主要要求：
3.1 强迫风冷
3.2 温控、温显和风机系统并具备通讯功能(抗干扰性能完全满足JB/T7631_94《变压器用电阻温度计》要求)。
3.3 铁芯采用冷轧硅钢片
3.4 变压器抗雷击大于75千伏
3.5投标单位需提供变压器尺寸
3.6变压器局放应小于5PC
3.7变压器过载能力为 1.2倍额定负载2小时
3.8变压器温升:≤100℃
3.9变压器绝缘介质耐热等级为F级
4.变压器型号：（共6台）
选用SCB10-2000kVA（4台），SCB10-2500kV A（2台）； 20±2x2.5%/0.4kV,DYn11,Uk=6%。
5.变压器柜：由低压开关柜制造厂提供，变压器柜内铜排及其配件由低压开关柜制造厂提供。
硅钢片剪切需全自动数控机床。
硅钢片叠加最好采用全自动数控机床。
高压铜芯线绕制和低压铜箔绕制及环氧树脂浇注必须是全自动数控机床。
变压器技术参数
2．本产品减少多次谐波,提高变压器用电质量。
3．严格按国家JB/T8636-1997标准制造。
4．该产品一年内实行“三包”，终身服务。
以上数据有什么疑问，再行落实。
S11-2000/15-0.4
（1台）
2000KVA
高压15KV±5%低压0.4KV
高压77.0A低压:2886.8A
5.5%
Dyn11
空载损耗2.84KW负载损耗17.1KW
ZSSP-2500/15-0.66*3（2台用于轧机）
2500KVA
高压15KV±5%低压0.66KV
高压96.2A低压d接729.0A
变压器技术参数
该产品是目前国家推广的技术上最成熟、性能最佳的优异产品。
技术参数如下：
型号
额定容量
额பைடு நூலகம்电压
额定电流
阻抗电压
连接组别
损耗
S11-1600/15-6.0
（4台用于4套电炉）
1600KVA
高压15KV±5%低压6.0KV
高压61.6A低压:154.0A
5.0%
Dyn11
空载损耗2.40KW负载损耗14.50KW
yn接729.0A
yn接729.0A
6.5%
DdO,yn11 yn11
空载损耗3.35KW负载损耗20.3KW
ZSSP-3500/15-1*2
（1台用于匝动）
3500KVA
高压15KV±5%低压1.0KV
高压134.7A低压d接1010.4A
yn接1010.4A
7.0%
DdO,yn11
空载损耗4.15KW负载损耗26.55KW
变压器知识-变压器参数详解
变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值，大家有一个简单的概念产品型号S9-250/10额定容量(kVA) 250短路阻抗ud(％)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量（kg）器身吊重675 油重190 总重1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h)：空载7534 负载12960 合计20494年变损电量E=(p0+I0%×Sn/100×K)×t+（pk+ud％×Sn/100×K）×（Sj/Sn）2×τ铁心损耗E0＝(p0+I0%×Sn/100×K)×t,k取0.1，t为变压器年受电时间，取8760h。
负载损耗Ek＝（pk+ud％×Sn/100×K）×（Sj/Sn）2×τSj为变压器的计算负载，一般取变压器额定容量的80％，τ为变压器最大负荷年利用小时数，可以通过查表求得，计算时一般取4000h～5000h二、变压器参数的具体含义1、额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量，单位kVA。
其计算公式为：三相变压器Se＝1.732UeIe，单相变压器量Se＝UeIe。
2、额定电压Ue：指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值，是指调压分接开关在中间分头时的额定电压)；单位为kV。
3、额定电流Ie：在额定容量Se和允许温升条件下，允许长期通过的工作电流，单位为A。
4、短路电压Ud％：也称阻抗电压(UK％)，将变压器的二次绕组短路，一次侧施加电压至额定电流值时，原边的电压和额定电压Ue之比的百分数。
即：Ud%=Ud/Ue·100%。
变压器的并列运行要求Ud％值相同，当变压器二次侧短路时，Ud％值将决定短路电流大小，所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110kv电力变压器技术参数表
110kV级油浸式电力变压器返回产品列表
产品图片
产品概述
110kV三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094制造。
该系列产品具有优良的耐冲击性能、机械强度大、抗短路能力强、低局放、低噪音、低损耗、密封性能好、少维护等特点，可作为发电厂主变压器、变电站、城乡电网输变电用。
产品已通过两部鉴定，2002年度国家监督抽查合格。
结构特征
1、铁芯选用优质冷轧晶粒取向硅钢片，采用全斜无孔结构，用低磁钢板作拉板，将上、下夹件与铁芯牢固地连接成一个钢体结构，从而获得较小的空载损耗和较低的噪音。
2、根据变压器容量的大小，绕组采用圆筒式、螺旋式、连续式等结构，对于110kV及以上电压等级的绕组，则采用纠结式或内屏式结构，从而有效地改善了冲击电压分布，导线采用换位导线或复合导线，以减少绕组的附加损耗，并采用计算机模拟计算电场和绕组的冲击特性，保证了绕组优良的电气特性和冲击强度，在工艺上则采用有效的措施保证其安全、可靠运行。
3、变压器器身压紧结构采用整圆绝缘压板。
套装工艺采用绕组整体组装，从而提高了产品的可靠性。
4、油箱采用平顶钟罩式结构，箱壁焊有折板式加强铁、提高了油箱的机械强度，为了降低变压器的杂散损耗，大型变压器在油箱内壁装有磁屏蔽。
5、为防止变压器在运输中产生器身位移，器身在油箱设有定位装置。
采用密封式储油柜，使变压器油与大气隔离避免油受潮和老化，端部装有指针式油位计。
根据变压器油重，油箱顶部装有压力释放阀，确保了产品的安全运行。
引用标准
GB1094.1-1996 电力变压器总则
GB1094.2-1996 电力变压器温升
GB1094.3-2003 电力变压器绝缘水平和绝缘试验
GB1094.5-2003 电力变压器承受短路能力
GB6451-2008油浸式电力变压器技术参数和要求
型号参数
(一)6300kVA～180000kVA三相双绕组无励磁调压电力变压器
(二)6300kVA～63000kVA三相三绕组无励磁调压电力变压器
(三)6300kVA～63000kVA三相双绕组有载调压电力变压器
(四)6300kVA～63000kVA三相三绕组有载调压电力变压器。
