科创海光AFS-3100原子荧光操作规程和注意事项 (含原理图)
海光原子荧光操作说明书
AFS-2100/230E/3100全自动双道原子荧光光度计操 作 规 程（以AFS-2100仪器为例AFS-230E 、AFS-3100 同理）北京科创海光仪器有限公司云南维修站AFS —2100/230E/3100原子荧光光度计操作规程1、开机及进入操作系统开启计算机、打印机。
打开Ar 瓶使次级压力～，一般在 MPa 。
安装所需元素灯，注意灯的插口，更换元素灯时一定确保仪器不通电的情况下进行。
打开主机、自动进样器，开启自动进样器之前确认自动进样臂位于下端。
调节原子化器高度Hg 灯调节至10mm ，其他元素灯调节至8mm 。
用调光器调节灯位置，使光斑位于调光器的中心位置(Hg 灯调节至10mm ，其他元素灯调节至8mm)。
（检查水封中是否有水，针对有水封仪器）。
进入操作系统，用鼠标的左键单击“AFS-2100/230E/3100 原子荧光光度计”，进入AFS-2100/230E/3100 软件操作系统。
此时，屏幕显示软件的主题画面，该画面中有软件名称、版本号、公司名称、版权保护提示等内容。
如下图1-1图1-1进入图1-1图1-2如下图1-3 图1-3 2、仪器自检在“文件（F ）”菜单中依次进行“气路自检”如图2-1、“断续流动和自动进样器自检” 如图2-2、“空芯阴极灯和检测电路自检” 如图2-3。
图2-1图2-2图2-3、建立数据库及条件设置 建立数据库 在“文件（F ）”中选择“ 生成新数据库” 在“文件名”栏中输入新数据库的名字如图生成一新数据库，或“ 连接数据库”打开所需文件名称在“文件（F 会弹出一个提示对话框，用于连接一个已有的数据库如图3-2。
图3-1图4-1用鼠标左键单击“运行”“样品测试”，用载流进行测试（“0”号），通过调节“负高压”、“灯电流”使空白荧光强度值在100~300左右，然后让仪器运行20~30分钟，如图4-2。
图4-27、关机夹、Ar附件一：仪器使用注意事项及维护在测量前，一定要注意开启载气。

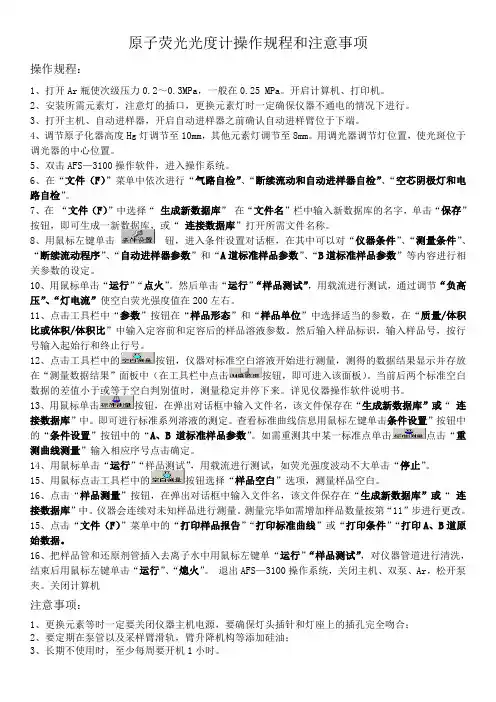

科创海光AFS-3100原子荧光操作规程和注意事项 (含原理图)
原子荧光光度计操作规程和注意事项操作规程：1、打开Ar瓶使次级压力0.2～0.3MPa，一般在0.25 MPa。
开启计算机、打印机。
2、安装所需元素灯，注意灯的插口，更换元素灯时一定确保仪器不通电的情况下进行。
3、打开主机、自动进样器，开启自动进样器之前确认自动进样臂位于下端。
4、调节原子化器高度Hg灯调节至10mm，其他元素灯调节至8mm。
用调光器调节灯位置，使光斑位于调光器的中心位置。
5、双击AFS—3100操作软件，进入操作系统。
6、在“文件（F）”菜单中依次进行“气路自检”、“断续流动和自动进样器自检”、“空芯阴极灯和电路自检”。
7、在“文件（F）”中选择“生成新数据库”在“文件名”栏中输入新数据库的名字，单击“保存”按钮，即可生成一新数据库，或“连接数据库”打开所需文件名称。
8、用鼠标左键单击钮，进入条件设置对话框，在其中可以对“仪器条件”、“测量条件”、“断续流动程序”、“自动进样器参数”和“A道标准样品参数”、“B道标准样品参数”等内容进行相关参数的设定。
10、用鼠标单击“运行”“点火”。
然后单击“运行”“样品测试”，用载流进行测试，通过调节“负高压”、“灯电流”使空白荧光强度值在200左右。
11、点击工具栏中“参数”按钮在“样品形态”和“样品单位”中选择适当的参数，在“质量/体积比或体积/体积比”中输入定容前和定容后的样品溶液参数。
然后输入样品标识，输入样品号，按行号输入起始行和终止行号。
12、点击工具栏中的按钮，仪器对标准空白溶液开始进行测量，测得的数据结果显示并存放在“测量数据结果”面板中（在工具栏中点击按钮，即可进入该面板）。
当前后两个标准空白数据的差值小于或等于空白判别值时，测量稳定并停下来。
详见仪器操作软件说明书。
13、用鼠标单击按钮，在弹出对话框中输入文件名，该文件保存在“生成新数据库”或“连接数据库”中。
即可进行标准系列溶液的测定。
查看标准曲线信息用鼠标左键单击条件设置”按钮中的“条件设置”按钮中的“A、B道标准样品参数”。
原子荧光光度计的基本原理及使用注意事项和维护保养方法
原子荧光光度计的基本原理及使用注意事项和维护保养
方法
原子荧光光度计（Atomic Fluorescence Spectroscopy, AFS）是一种常用的光谱分析仪器，用于测量和分析样品中的原子浓度。
它的基本原理是利用原子在能级跃迁过程中产生的荧光信号来测量原子的浓度。
1.基本原理：
-原子化：将样品中的原子转化为气态原子，通常使用火焰或石墨炉等方法将固态或液态样品转化为气态原子。
-激发：使用一定波长的光源，激发样品中的原子从基态跃迁到激发态。
-荧光测量：测量样品中原子在激发态和基态之间跃迁时产生的荧光信号，荧光的强度与原子浓度成正比。
2.使用注意事项：
-样品准备：样品应该具有足够高的纯度和稳定性，以减少干扰因素对测量结果的影响。
-仪器校准：在进行测量前，需要校准仪器以获得准确的测量结果。
-光路调节：确保光路清洁和对齐，以保证光源的稳定性和荧光信号的准确测量。
-观察时间：不同样品的测量时间可能会有所不同，观察时间应该根据样品浓度和分析要求进行调整。
3.维护保养方法：
-仪器清洁：定期清洁仪器的光路、采样系统和其他部件，以确保测量过程中的准确性和重复性。
-光源更换：定期更换荧光光度计的光源，以保持稳定的光强和准确的测量结果。
-标准溶液校准：定期校准仪器使用的标准溶液，以确保测量结果的准确性。
-温度和湿度控制：保持仪器工作环境的稳定，控制温度和湿度对仪器性能和测量结果的影响。
总之，原子荧光光度计是一种常用的分析仪器，可以用于测量样品中的原子浓度。
使用前需要注意样品准备和仪器校准等事项，并定期进行仪器的维护保养，以确保测量结果的准确性和可靠性。
AFS-3100原子荧光操作规程和注意事项 (含原理图)
原子荧光光度计操作规程和注意事项操作规程：1、打开实验室电源，稳压电源以及通风设备；2、安装待测元素的空心阴极灯；3、打开仪器电源，进入操作软件并设置工作条件；4、进行灯位置和原子化器高度调整，取下调光器；5、打开氩气，确认氩气出口压力为0.25—0.3MPa；6、点火进行静态测试30分钟后，调整压块松紧使进样通畅；7、按操作要求进行标准曲线和未知样品的测试；8、测试完后要吸去离子水对仪器管路进行清洗，清洗后排空管道内液体；9、关闭氩气，熄火并退出工作软件，关闭计算机和主机；10、打开泵管压块，松开泵管，擦拭滴漏的酸液；注意事项：1、更换元素等时一定要关闭仪器主机电源，要确保灯头插针和灯座上的插孔完全吻合；2、要定期在泵管以及采样臂滑轨，臂升降机构等添加硅油；3、长期不使用时，至少每周要开机1小时。
仪器原理介绍1、荧光产生原理：气态自由原子吸收光源的特征辐射后，原子的外层电子跃迁到较高能级，然后又跃迁返回基态或较低能级，同时发射出与原激发波长相同或不同的发射即为原子荧光。
原子荧光是光致发光，也是二次发光。
当激发光源停止照射之后，再发射过程立即停止。
原子荧光可分共振荧光、非共振荧光与敏化荧光等三种类型，其中共振荧光是原子荧光分析中最主要的分析线。
下图为原子荧光产生的过程。
2、仪器工作原理各种元素都有其特定的原子荧光光谱，根据原子荧光强度的高低可测得试样中待测元素含量。
这就是原子荧光光谱分析。
原子荧光强度I f与试样浓度以及激发光源的辐射强度I0等参数存在以下函数关系：I f=ФI （1）根据朗伯-比尔定律：I=I0[1-e-KLN] （2）I f=ФI0[1-e-KLN] （3）式中Ф：原子荧光量子效率；I：被吸收的光强；I0：光源辐射强度；K:峰值吸收参数；L：吸收光程；N：单位长度内基态原子数将（3）式按泰勒级数展开，并考虑当N很小时，可忽略高次项，则原子荧光强度If表达式简化为：I f=ФI0KLN （4）当实验条件固定时，原子荧光强度与能吸收辐射线的原子密度成正比。

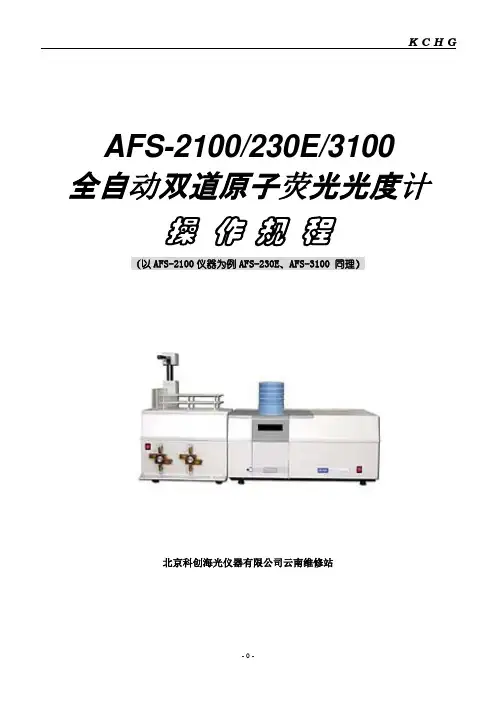

海光原子荧光操作说明书
AFS-2100/230E/3100 全自动双道原子荧光光度计操作规程（以AFS-2100仪器为例AFS-230E、AFS-3100 同理）北京科创海光仪器有限公司云南维修站AFS —2100/230E/3100原子荧光光度计操作规程1、开机及进入操作系统1.1开启计算机、打印机。
1.2打开Ar 瓶使次级压力0.2～0.3MPa ，一般在0.25 MPa 。
1.3安装所需元素灯，注意灯的插口，更换元素灯时一定确保仪器不通电的情况下进行。
1.4打开主机、自动进样器，开启自动进样器之前确认自动进样臂位于下端。
1.5调节原子化器高度Hg 灯调节至10mm ，其他元素灯调节至8mm 。
用调光器调节灯位置，使光斑位于调光器的中心位置(Hg 灯调节至10mm ，其他元素灯调节至8mm)。
（检查水封中是否有水，针对有水封仪器）。
1.6进入操作系统，用鼠标的左键单击“AFS-2100/230E/3100 原子荧光光度计”，进入AFS-2100/230E/3100 软件操作系统。
此时，屏幕显示软件的主题画面，该画面中有软件名称、版本号、公司名称、版权保护提示等内容。
如下图1-1图1-1进入图1-1 画面的同时，微机与主机进行联机通讯，联机正常时，软件自动进入元素灯识别画面，如下图1-2：图1-2在此界面选择所需测量元素或在开启主机电源时把不进行测量的元素灯拔出。
单击确定按钮，进入正常联机工作状态，如下图1-3图1-32、仪器自检2.1在“文件（F）”菜单中依次进行“气路自检”如图2-1、“断续流动和自动进样器自检” 如图2-2、“空芯阴极灯和检测电路自检” 如图2-3。
图2-1图2-2图2-3、建立数据库及条件设置3.1建立数据库在“文件（F ）”中选择“ 生成新数据库” 在“文件名”栏中输入新数据库的名字如图3-1，单击“保存”按钮，即可生成一新数据库，或“连接数据库”打开所需文件名称在“文件（F）”菜单中选择“ 连接数据库” 选项后，同样会弹出一个提示对话框，用于连接一个已有的数据库如图3-2。
原子荧光

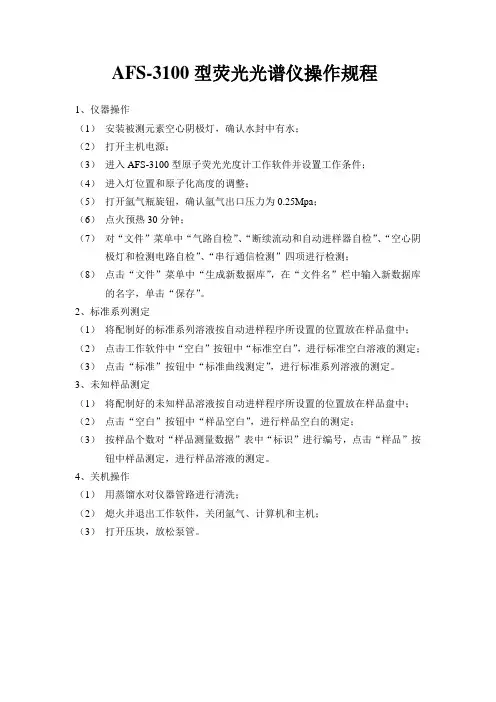

AFS-3100型荧光光谱仪操作规程1、仪器操作（1）安装被测元素空心阴极灯，确认水封中有水；（2）打开主机电源；（3）进入AFS-3100型原子荧光光度计工作软件并设置工作条件；（4）进入灯位置和原子化高度的调整；（5）打开氩气瓶旋钮，确认氩气出口压力为0.25Mpa；（6）点火预热30分钟；（7）对“文件”菜单中“气路自检”、“断续流动和自动进样器自检”、“空心阴极灯和检测电路自检”、“串行通信检测”四项进行检测；（8）点击“文件”菜单中“生成新数据库”，在“文件名”栏中输入新数据库的名字，单击“保存”。
2、标准系列测定（1）将配制好的标准系列溶液按自动进样程序所设置的位置放在样品盘中；（2）点击工作软件中“空白”按钮中“标准空白”，进行标准空白溶液的测定；（3）点击“标准”按钮中“标准曲线测定”，进行标准系列溶液的测定。
3、未知样品测定（1）将配制好的未知样品溶液按自动进样程序所设置的位置放在样品盘中；（2）点击“空白”按钮中“样品空白”，进行样品空白的测定；（3）按样品个数对“样品测量数据”表中“标识”进行编号，点击“样品”按钮中样品测定，进行样品溶液的测定。
4、关机操作（1）用蒸馏水对仪器管路进行清洗；（2）熄火并退出工作软件，关闭氩气、计算机和主机；（3）打开压块，放松泵管。
AFS-3100型荧光光谱仪注意事项1、安装空心阴极灯时，灯插头凸处一定要同插座凹处吻合，且不要带电插拔，否则会损坏仪器。
2、进行测试时，要先开气瓶，以防止液体倒灌，腐蚀气路系统。
3、检查原子化器下部去水装置中是否有适当的水封存在，否则应及时补充。
4、检查各泵管是否无泄漏，定期向泵管和压块间滴加硅油。
拆卸泵管时，一定要十分仔细，切不可接错。
5、在更换溶液时，一定要十分小心，以免将进样针碰断；避免自动进样器表面滴上液体而损坏仪器。
6、实验时注意在气液分离器中不要有积液，以防溶液进入原子化器。
7、在测试结束后，一定要在空白溶液杯和还原剂容器内加入蒸馏水，再次运行仪器，以便清洗管道。
原子荧光操作说明书
AFS-2100/230E/3100 全自动双道原子荧光光度计操作规程（以AFS-2100仪器为例AFS-230E、AFS-3100 同理）AFS —2100/230E/3100原子荧光光度计操作规程1、开机及进入操作系统1.1开启计算机、打印机。
1.2打开Ar 瓶使次级压力0.2～0.3MPa ，一般在0.25 MPa 。
1.3安装所需元素灯，注意灯的插口，更换元素灯时一定确保仪器不通电的情况下进行。
1.4打开主机、自动进样器，开启自动进样器之前确认自动进样臂位于下端。
1.5调节原子化器高度Hg 灯调节至10mm ，其他元素灯调节至8mm 。
用调光器调节灯位置，使光斑位于调光器的中心位置(Hg 灯调节至10mm ，其他元素灯调节至8mm)。
（检查水封中是否有水，针对有水封仪器）。
1.6进入操作系统，用鼠标的左键单击“AFS-2100/230E/3100 原子荧光光度计”，进入AFS-2100/230E/3100 软件操作系统。
此时，屏幕显示软件的主题画面，该画面中有软件名称、版本号、公司名称、版权保护提示等内容。
如下图1-1图1-1进入图1-1 画面的同时，微机与主机进行联机通讯，联机正常时，软件自动进入元素灯识别画面，如下图1-2：图1-2在此界面选择所需测量元素或在开启主机电源时把不进行测量的元素灯拔出。
单击确定按钮，进入正常联机工作状态，如下图1-3图1-32、仪器自检2.1在“文件（F）”菜单中依次进行“气路自检”如图2-1、“断续流动和自动进样器自检” 如图2-2、“空芯阴极灯和检测电路自检” 如图2-3。
图2-1图2-2图2-3、建立数据库及条件设置3.1建立数据库在“文件（F ）”中选择“ 生成新数据库” 在“文件名”栏中输入新数据库的名字如图3-1，单击“保存”按钮，即可生成一新数据库，或“连接数据库”打开所需文件名称在“文件（F）”菜单中选择“ 连接数据库” 选项后，同样会弹出一个提示对话框，用于连接一个已有的数据库如图3-2。
(完整版)30AFS-3100双道原子荧光光度计操作规程
AFS-3100双道原子荧光光度计操作规程1.目的确保仪器的正常使用。
2.适用范围AFS-3100双道原子荧光度计。
3.职责3.1.检验员：严格执行本程序的各项规定。
3.2.技术主管：负责监督本程序的执行。
4.内容4.1.操作程序4.1.1.氢氧化钾溶液（2g/L）：称取氢氧化钾2g溶解于水并定溶至1L。
4.1.2.硼氢化钾溶液（10g/L）：称取硼氢化钾10.0g，溶于2g/L氢氧化钾溶液1000mL中，混匀；此液在冰箱中可保存10天，取出后应当使用。
4.1.3.硫脲和抗坏血酸混合溶液（50g/L）：称取硫脲，抗坏血酸各5g，用水加热溶解并定容至100ml。
4.1.4.砷、标准溶液（1mg/ml）：购买国家权威部门配置的标准溶液。
4.2.分析步骤4.2.1.测定4.2.1.1.打开计算机。
4.2.1.2.插入被测元素灯，打开原子荧光仪电路电源。
4.2.1.3.按下自动进样器，打开自动进样器电源。
4.2.1.4.点火进行空白测试，调整压块顶丝使进样畅通，预热测量30分钟。
4.2.1.5.双击“AFS-3100”原子荧光光度计进入软件，进入软件操作系统。
4.2.1.5.1.此时屏幕显示AFS-3100主题画面；同时微机与主机进行联机通讯，联机正常时软件自动进入元素灯（As、Hg）识别画面，同时出现两种元素，选择As时需将Hg用“回格”删除。
4.2.1.5.2.单击“文件”，选择“连接数据库”，选择一种，确认；此时出现对话框。
4.2.1.5.3.单击“点火”，点着元素灯。
4.2.1.5.4.单击“条件”，进入条件对话框，进行各种分析条件的设置。
4.2.1.5.4.1.单击“仪器条件”进入仪器条件设置画面，依次输入：光电倍增管负高压300；原子化器高度8；A道总灯电流60；A道辅助灯电流30；载气流量400；屏蔽气流量900。
4.2.1.5.4.2.单击“A道标准样品参数”，进入标准样品参数选项。
该对话框中输入要进行测量的标准系列各标准点溶液的浓度，最多9个，且必须由小到大排列，中间不能有间断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原子荧光光度计操作规程和注意事项
操作规程：
1、打开Ar瓶使次级压力0.2～0.3MPa，一般在0.25 MPa。
开启计算机、打印机。
2、安装所需元素灯，注意灯的插口，更换元素灯时一定确保仪器不通电的情况下进行。
3、打开主机、自动进样器，开启自动进样器之前确认自动进样臂位于下端。
4、调节原子化器高度Hg灯调节至10mm，其他元素灯调节至8mm。
用调光器调节灯位置，使光斑位于调光器的中心位置。
5、双击AFS—3100操作软件，进入操作系统。
6、在“文件（F）”菜单中依次进行“气路自检”、“断续流动和自动进样器自检”、“空芯阴极灯和电路自检”。
7、在“文件（F）”中选择“生成新数据库”在“文件名”栏中输入新数据库的名字，单击“保存”按钮，即可生成一新数据库，或“连接数据库”打开所需文件名称。
8、用鼠标左键单击钮，进入条件设置对话框，在其中可以对“仪器条件”、“测量条件”、“断续流动程序”、“自动进样器参数”和“A道标准样品参数”、“B道标准样品参数”等内容进行相关参数的设定。
10、用鼠标单击“运行”“点火”。
然后单击“运行”“样品测试”，用载流进行测试，通过调节“负高压”、“灯电流”使空白荧光强度值在200左右。
11、点击工具栏中“参数”按钮在“样品形态”和“样品单位”中选择适当的参数，在“质量/体积比或体积/体积比”中输入定容前和定容后的样品溶液参数。
然后输入样品标识，输入样品号，按行号输入起始行和终止行号。
12、点击工具栏中的按钮，仪器对标准空白溶液开始进行测量，测得的数据结果显示并存放在“测量数据结果”面板中（在工具栏中点击按钮，即可进入该面板）。
当前后两个标准空白数据的差值小于或等于空白判别值时，测量稳定并停下来。
详见仪器操作软件说明书。
13、用鼠标单击按钮，在弹出对话框中输入文件名，该文件保存在“生成新数据库”或“连接数据库”中。
即可进行标准系列溶液的测定。
查看标准曲线信息用鼠标左键单击条件设置”按钮中的“条件设置”按钮中的“A、B道标准样品参数”。
如需重测其中某一标准点单击点击“重测曲线测量”输入相应序号点击确定。
14、用鼠标单击“运行”“样品测试”，用载流进行测试，如荧光强度波动不大单击“停止”。
15、用鼠标点击工具栏中的按钮选择“样品空白”选项，测量样品空白。
16、点击“样品测量”按钮，在弹出对话框中输入文件名，该文件保存在“生成新数据库”或“连接数据库”中。
仪器会连续对未知样品进行测量。
测量完毕如需增加样品数量按第“11”步进行更改。
15、点击“文件（F）”菜单中的“打印样品报告”“打印标准曲线”或“打印条件”“打印A、B道原始数据。
16、把样品管和还原剂管插入去离子水中用鼠标左键单“运行”“样品测试”，对仪器管道进行清洗，结束后用鼠标左键单击“运行”、“熄火”。
退出AFS—3100操作系统，关闭主机、双泵、Ar，松开泵夹。
关闭计算机
注意事项：
1、更换元素等时一定要关闭仪器主机电源，要确保灯头插针和灯座上的插孔完全吻合；
2、要定期在泵管以及采样臂滑轨，臂升降机构等添加硅油；
3、长期不使用时，至少每周要开机1小时。
仪器原理介绍
1、荧光产生原理：气态自由原子吸收光源的特征辐射后，原子的外层电子跃迁到较高能级，然后又跃迁返回基态或较低能级，同时发射出与原激发波长相同或不同的发射即为原子荧光。
原子荧光是光致发光，也是二次发光。
当激发光源停止照射之后，再发射过程立即停止。
原子荧光可分共振荧光、非共振荧光与敏化荧光等三种类型，其中共振荧光是原子荧光分析中最主要的分析线。
下图为原子荧光产生的过程。
2、仪器工作原理
各种元素都有其特定的原子荧光光谱，根据原子荧光强度的高低可测得试样中待测元素含量。
这就是原子荧光光谱分析。
原子荧光强度I
f 与试样浓度以及激发光源的辐射强度I
等参数存在以下函数关系：
I
f
=ФI （1）根据朗伯-比尔定律：
I=I
[1-e-KLN] （2）
I f =ФI
[1-e-KLN] （3）
式中Ф：原子荧光量子效率；I：被吸收的光强；I0：光源辐射强度；K:峰值吸收参数；L：吸收光程；N：单位长度内基态原子数
将（3）式按泰勒级数展开，并考虑当N很小时，可忽略高次项，则原子荧光强度If表达式简化为：
I f =ФI
KLN （4）
当实验条件固定时，原子荧光强度与能吸收辐射线的原子密度成正比。
当原子化效率固定时，If便与浓度C成正比。
即：
If=αC （5）
α为常数。
（5）式的线性关系，只在低浓度时成立。
当浓度增加时，（4）式带二次项、三次项……，If与C的关系为曲线。
3、仪器原理图
图1 蒸汽发生原子荧光光度计原理图
1.气路系统
2.自动进样器
3.蒸汽发生系统
4.原子化器
5.激发光源
6.光电倍增管
7.数据处理系统
8.打印机 A.光学系统。
