石材染色
石材染色：产品颜色一致颜色长久不变
(发布日期：2008-9-17 14:33:08)
鼠标双击自动滚屏
天然石材存在着颜色的差异，同一矿区、同一矿点的不同部位颜色会有着不同。
而客户需要的产品颜色又强调必须保持一致，这需要从选料、排料、排版来挑选颜色一致的产品放在一个部位，颜色有差异的，暂且只能做库存产品，使企业增加了成本，天然石材内部结构分布不均产生的色线、色斑、扫花，从荒料外表看不到，只有锯割后才知道。
如何充分合理地利用库存产品及不合格的产品，将它们变废为宝，使用产品表面（浅部1～3mm）染色，便能有效改变这一难题。
染色的原理：因石材具有天然缝隙、毛孔，微小孔洞，很容易吸收外界的侵蚀。
故此，利用这一原理，将渗透剂加所需的颜色配置，调制成与石材产品颜色一致染色剂，进行石材表面染色处理。
目前，染色剂分为2种：一种是已调配好的，市场上有卖的，另一种是根据石材所需颜色配置的。
首先，被染色的石材需要有如下条件：产品颜色有少许差异；但产品的花纹、颗粒、纹路要基本保持一致；石材的颜色偏浅，与不染色的颜色差别不是很大；只能是由浅色染成深色。
完全染色：是指该石材的颜色与不染色的石材颜色有差异，也就是说，整块石材的颜色偏浅，需在该产品的表面全部做染色处理，使染色后的颜色变深，与不染色的石材颜色完全一致。
局部染色：指该产品（整块产品）加工面出现两种颜色，即阴阳色，在染色时只能做局部染色，对浅的进行染色，以达到同等效果。
批量染色：指某工程生产加工出来的石材颜色不鲜艳、色调暗淡，进行全部染色处理后，颜色明亮、表面美观。
色线、色斑、扫花的染色：指该产品出现的色线、色斑、扫花与产品内某颗粒颜色一致，但分布不均匀，出现在某一条线，某一小方块，某一大部位，可进行局部的优化染色，利用产品的几种颜色，调制成几种染色剂，进行几种染色剂的分别描点染色（每隔2～3mm),达到其染色的目的。
染色方法：将需染色的石材逐一排列在地板上，将表面脏物、污渍、杂质等清除干净，然后用吹风机将石材的水份吹干，最好的办法是将石材放在太阳下爆晒，这会使染色剂很容易吸收到石材中去。
带上手套，用棉布沾上染色剂（液体）在石材的表面涂擦，观其效果，如果颜色未到位，可进行2次、3次、多次的涂擦，直到满意为止。
一般而言，涂擦1～2遍便可以达到质量
要求。
颜色达到要求后，用钢丝棉将石材表面的污渍去除掉，再用清水冲洗干净。
实例1：北京星河湾工程，浅啡网，加工成品后，产品与产品之间有明显的色差，颜色暗淡，根据产品的颜色调制染色剂，进行染色处理，颜色差异不大的进行一次染色便达到要求；将明显的颜色偏浅的进行多次的染色后，颜色达到理想的质量要求；阴阳色的产品，进行局部的重点染色后效果很好。
须注意：需要染色的产品胶补时需调配颜色偏淡，不然的话，染色与胶补的地方会变黑。
实例2黄岩财税局工程：品名皇室啡弧板，产品出现浅褐色色线一条，某部位出现浅褐色，根据产品的颜色分布来说，具有浅褐色、浅黑色、微量浅黄色（不明显）。
我们用黑色的染色剂在某一色线上，进行描点染色（每隔2mm左右描一下），因黑色和浅褐色可形成浅黑色，进行多次的染色后达到了理想的效果，从外表上已看不到色线、色斑、扫花等。
使这些不合格品变废为宝，为企业节省了资源。
石材染色是一项新技术，染色的产品颜色能保持一致，具有色调鲜明、色泽突出，没有任何负面影响，染色后的颜色能保持长久不变。
国外天然石材着色技术
随着现代建筑艺术的进步和人们生活水平不断提高，人们对建筑色泽要求丰富多彩。
但天然石材色泽比较单一，不能满足人们对建筑装饰的要求。
为了改善和增添天然石材的色泽，国外对石材着色技术进行了大量的试验研究与应用。
天然石材着色技术的成功，将使得人们能够按照美的设计来选择所希望的色彩，从而大大提高了天然石材的实用价值。
国外天然石材着色技术从显色本质上大体可分为两大类：
1 显色体是有机染料或颜料
按其工艺可分为两种：(1)先将着色剂(一般为各种有机染料)渗入石材微孔隙内部，然后再固色或封闭。
(2)将着色剂与未聚合的树脂单体溶液一同渗入石材微孔隙内部，然后使其聚合固化。
多年来，美国、日本和法国等先后研究出多种石材着色方法。
一般是于溶剂中溶解有机染料或无机颜料，在减压、常压或加压下，常温或加热浸泡；也可用喷涂或刷涂，以使着色溶液渗透到石材的孔隙中去。
还发现有些有机溶剂和表面活性剂的存在有利于着色溶液的渗透。
在刷涂时，为使着色溶液快而均匀地铺展在石材表面上，避免形成液珠，有人在着色溶液中加入一定量粒度为35～70nm的二氧化硅粉末。
经着色溶液浸泡、刷涂或喷涂过的石材，在溶剂挥发之后，用水、稀硫酸铜或稀氯化钙溶液冲洗，再研磨抛光，得到所希望的色泽。
一般着色深度为2～5mm。
上述这些着色方法的特点是易于操作、色泽鲜艳、酷似天然石材，最大的问题是耐候性较差，尤其是用于室外。
据美国GAF公司的S·克莱门斯的研究成果表明，可以用还原染料和偶氮染料对石材进行染色加工，染色方法可以采用已知的染色工艺。
例如若希望得到一种暗绿色的花岗石，可按比例配制这样一种染色溶液，即2克可溶性还原绿，加2克GLyeningA，加10克水和10克乙醇。
把配制成的染色溶液涂到花岗石的表面，放置30分钟，然后用发色剂使染色石材在标准状态下发色1小时。
发色剂是由50份双氧水(30～50%)和50份钒酸铵(1%)组成的溶液。
发色后的石块经水洗，除去多余的色淀，擦净后进行后处理工序。
经这样染色的花岗石可获得具有卓越光坚牢度的暗绿色，它与酸、油接触，颜色不受影响。
S·克莱门斯指出，对于石材染色加工虽然过去提出过许多种类的组成和方法，但存在着某些不足，尤其是黑色，氧化速率太慢，颜色太弱或者不够均匀，黑色色光不正，或者微带红光或者发灰色，特别是在储藏一段时间之后就更明显了。
为改善染色效果，他提出一种新的染色溶液的组成及染色加工的方法。
这种染色溶液的主要组分有氧化色基、醋酸及烷基苯磺酸。
把这些混合组分溶解在一种挥发性的有机溶剂介质中，然后通过适当的方法如喷雾、刷、擦，使它们均匀地渗透到需要染色的石材中去。
蒸发过程需要10～45分钟。
接着用一定量的氧化剂进行氧化处理，达到完全氧化即完全发色需要5～60分钟。
待完全发色后快
速洗涤染色体，然后进行研磨抛光等工序的后处理加工，就可获得希望要的颜色。
2 显色体是无机金属氧化物
按其工艺可分为两种：(1)先将无机金属氧化物着色剂配成流体，如糊状、溶液状，通过施加较强的外压或者局部化学反应使其渗入石材中。
这类方法渗透深度十分有限，一般只作表层的着色用。
(2)将无机金属氧化物溶于强酸变成溶液或者直接采用金属盐溶液，加上催化剂等，使其先渗入石材内部，然后使其氧化反应形成有色的金属氧化物。
尽管金属氧化物的颜色不够丰富和鲜艳，但它与天然彩色石材的颜色相近，成分相似，具有很好的耐候性，可以在室外长期使用。
国外的石材着色技术始于七十年代，其中美国、日本的成果较多。
石材染色对人体的危害

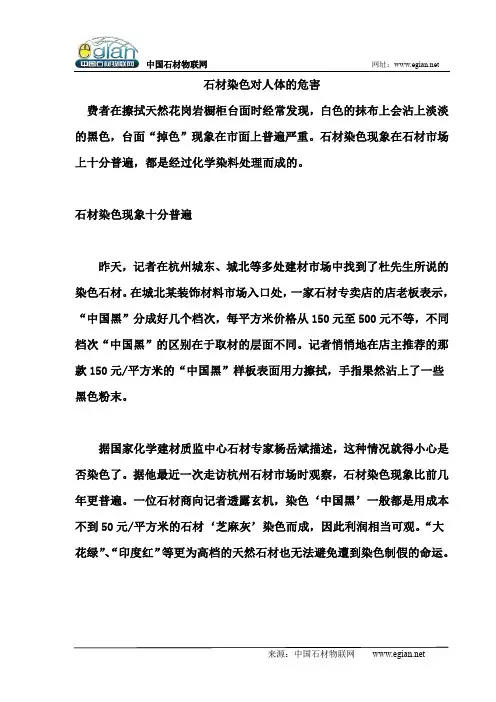

中国石材物联网 网址：
来源：中国石材物联网 石材染色对人体的危害
费者在擦拭天然花岗岩橱柜台面时经常发现，白色的抹布上会沾上淡淡的黑色，台面“掉色”现象在市面上普遍严重。
石材染色现象在石材市场上十分普遍，都是经过化学染料处理而成的。
石材染色现象十分普遍
昨天，记者在杭州城东、城北等多处建材市场中找到了杜先生所说的染色石材。
在城北某装饰材料市场入口处，一家石材专卖店的店老板表示，“中国黑”分成好几个档次，每平方米价格从150元至500元不等，不同档次“中国黑”的区别在于取材的层面不同。
记者悄悄地在店主推荐的那款150元/平方米的“中国黑”样板表面用力擦拭，手指果然沾上了一些黑色粉末。
据国家化学建材质监中心石材专家杨岳斌描述，这种情况就得小心是否染色了。
据他最近一次走访杭州石材市场时观察，石材染色现象比前几年更普遍。
一位石材商向记者透露玄机，染色‘中国黑’一般都是用成本不到50元/平方米的石材‘芝麻灰’染色而成，因此利润相当可观。
“大花绿”、“印度红”等更为高档的天然石材也无法避免遭到染色制假的命运。
石材染色剂使用方法

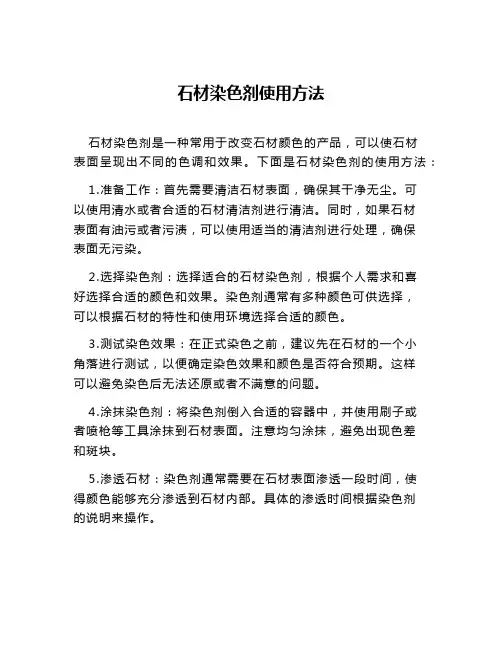

石材染色剂使用方法石材染色剂是一种常用于改变石材颜色的产品，可以使石材表面呈现出不同的色调和效果。
下面是石材染色剂的使用方法：1.准备工作：首先需要清洁石材表面，确保其干净无尘。
可以使用清水或者合适的石材清洁剂进行清洁。
同时，如果石材表面有油污或者污渍，可以使用适当的清洁剂进行处理，确保表面无污染。
2.选择染色剂：选择适合的石材染色剂，根据个人需求和喜好选择合适的颜色和效果。
染色剂通常有多种颜色可供选择，可以根据石材的特性和使用环境选择合适的颜色。
3.测试染色效果：在正式染色之前，建议先在石材的一个小角落进行测试，以便确定染色效果和颜色是否符合预期。
这样可以避免染色后无法还原或者不满意的问题。
4.涂抹染色剂：将染色剂倒入合适的容器中，并使用刷子或者喷枪等工具涂抹到石材表面。
注意均匀涂抹，避免出现色差和斑块。
5.渗透石材：染色剂通常需要在石材表面渗透一段时间，使得颜色能够充分渗透到石材内部。
具体的渗透时间根据染色剂的说明来操作。
6.擦拭清洗：等待染色剂渗透时间结束后，使用干净的抹布或者海绵进行擦拭，去除多余的染色剂。
擦拭时要注意力度和均匀性，以免造成不均匀的染色效果。
7.养护防护：染色后的石材表面需要进行养护和保护。
可以使用适当的石材保护剂进行处理，增加石材的耐磨性和防污性。
需要注意的是，在使用石材染色剂之前，要先了解石材的性质和特点，确定染色剂的适用性。
同时，染色剂的选择也要根据石材的使用环境和需求来决定，以达到最佳的染色效果和持久性。
最后，根据染色剂的使用说明来操作，确保安全使用和满意的效果。
石材染色剂配方

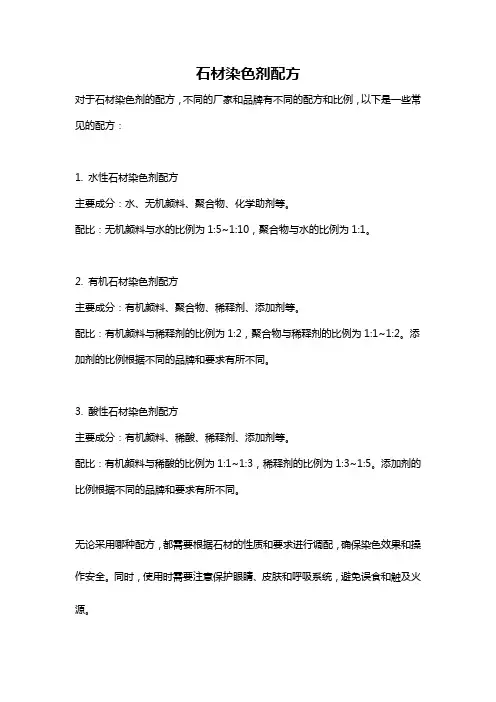

石材染色剂配方
对于石材染色剂的配方，不同的厂家和品牌有不同的配方和比例，以下是一些常见的配方：
1. 水性石材染色剂配方
主要成分：水、无机颜料、聚合物、化学助剂等。
配比：无机颜料与水的比例为1:5~1:10，聚合物与水的比例为1:1。
2. 有机石材染色剂配方
主要成分：有机颜料、聚合物、稀释剂、添加剂等。
配比：有机颜料与稀释剂的比例为1:2，聚合物与稀释剂的比例为1:1~1:2。
添加剂的比例根据不同的品牌和要求有所不同。
3. 酸性石材染色剂配方
主要成分：有机颜料、稀酸、稀释剂、添加剂等。
配比：有机颜料与稀酸的比例为1:1~1:3，稀释剂的比例为1:3~1:5。
添加剂的比例根据不同的品牌和要求有所不同。
无论采用哪种配方，都需要根据石材的性质和要求进行调配，确保染色效果和操作安全。
同时，使用时需要注意保护眼睛、皮肤和呼吸系统，避免误食和触及火源。
石材电解、染色、提锈会褪色吗
石材电解、染色、提锈会褪色吗随着人们对石材的需求不断增加，石材加工技术也在不断发展。
其中，石材电解、染色、提锈等处理方法得到了广泛应用。
然而，一些消费者担心这些处理方法会导致石材褪色，从而影响美观和使用寿命。
那么，石材电解、染色、提锈会褪色吗？下面我们来探讨一下。
石材电解石材电解是一种利用电化学原理进行的加工方式，可以用于去除污垢、提高石材表面光亮度等。
但是，石材电解处理会不会导致石材褪色呢？事实上，石材电解处理不会直接导致石材褪色。
石材本身的颜色是由其中的矿物成分决定的，电解处理并不会改变石材的颜色。
不过，如果电解不当，过度的铜离子可能会侵蚀石材表面，导致颜色变浅。
因此，在进行石材电解处理时，需要选择适当的电解液和操作方法，以避免对石材造成损伤。
石材染色石材染色是一种常见的加工方式，可以改变石材的颜色，达到美化和修复的目的。
但是，石材染色会不会导致石材褪色呢？石材染色处理后的颜色主要是由染料和基材的相互作用决定的。
通常，石材染料会渗透到石材内部，与石材的矿物质和微孔结构产生化学反应，从而实现染色。
经过正确的处理，石材染色不会导致褪色。
不过，如果石材染色处理不当，比如染料的浓度过高或者渗透不均匀，就可能会导致褪色。
因此，在进行石材染色处理时，需要选择适当的染料和操作方法，并按照正确的步骤进行，以确保染色效果稳定。
石材提锈石材提锈是指通过化学反应去除铁锈，使得石材表面恢复光亮。
但是，石材提锈会不会导致石材褪色呢？石材提锈的原理是：将含有铁锈的石材表面与一定浓度的酸性溶液反应，使铁离子形成可溶性盐类，并去除铁锈。
由于石材自身的性质和颜色与铁锈无关，所以石材提锈处理不会导致石材褪色。
总结石材加工技术的不断发展，为人们的生活和美观带来了很多便利。
针对石材电解、染色、提锈等处理方法，我们可以看到，这些加工方法本身并不会导致石材褪色。
但是，如果操作不慎或者选择不当的处理方法，就可能会对石材造成损伤，产生褪色等不良效果。
石材工程染色技术(暂定稿)
石材染色技术Q/20020—2011近年来，彩色石材在建筑装饰中使用越来越广，它能够提高建筑物的档次，给人以富丽堂皇的感觉。
但是彩色石材的资源有限，价格昂贵，供不应求。
石材染色技术的兴起，有效的改变这些问题。
对石材表面进行染色，不仅可以使一些颜色有差异的石材得到重新利用，而且，可以把一些普通的石材变为五颜六色的彩色石材，满足人们对彩色石材需求不断增长的需要。
1、材料所用的染色剂是由水溶性有机溶剂、增稠剂、树脂和染料组成的糊状色剂。
所用水溶性有机溶剂与水。
2、一种天然石材染色新工艺，其特征是：2.1按照下述成分及重量百分比选取染液配方：染料8～10％，渗透剂60～70％，固色剂12～15％，光稳定剂3～5％，其中染料根据不同的石材和不同的颜色要求按不同比例进行混合搭配；2.2按照下述方法配制染液：将1/3左右的渗透剂与染料放入容器1中混合搅溶成染料溶液，将1/3左右的渗透剂与固色剂放入溶剂2中混合搅溶成固色溶液，将1/3左右的渗透剂与光稳定剂放入容器3中混合搅溶成光稳定溶液，将染料溶液、固色溶液和光稳定溶液放入容器4中充分混合搅溶形成染液；2.3按照下述工艺进行染色操作：2.3.1先将待染的石材置于烘干炉中进行首次烘烤，烘烤温度为100～150℃，烘烤时间为24～48小时，取出后常温下自然冷却至常温；2.3.2将经烘干且冷却的石材放于染池中，将染液倒入染池，进行第一次染色即粗染，染色时间为16～24小时，取出后常温下自然晾晒；2.3.3将经粗染且经冷却的石材再放入烘干炉中进行第二次烘烤，烘烤温度为50～60℃，烘烤时间为3～5小时，取出后常温下自然冷却至常温；2.3.4将经粗染且冷却的石材再入染池中进行第二次染色即细染，染色时间为6～8小时，取出后常温下自然冷却至常温；2.3.5将经细染且自然晾晒的石材再进行第二次烘烤，烘烤温度为50～60℃，烘烤时间为3～5小时，取出后常温下自然冷却至常温；2.3.6将经细染且经冷却的石材再入精染池和精染液中进行第三次染色即精染，染色时间为4～6小时，取出后常温下自然晾晒；2.3.7将经精染且自然晾晒的石材表面进行石蜡处理，并进行打磨和切割成成品。
大理石染色方法
大理石染色方法大理石是一种美丽、高贵的石材，其优美的花纹图案与坚硬的质地受到了众多消费者的喜爱。
为了使大理石更加美观而不影响其本身的纹路和质地，大理石染色方法成为了现代工艺中的一种重要技术。
下面，我们来介绍一下大理石染色的具体方法。
第一步：清洁处理在开始染色之前，必须先清洁和处理大理石表面，以确保染色能够有效地进行。
具体步骤如下：1.使用软刷子和中性清洁剂清洁大理石表面。
2.冲洗大理石表面，并用软布擦干，确保表面干燥无尘。
3.使用细砂纸磨砂处理大理石表面，以去除可能存在的涂层或污迹。
第二步：预处理在染色之前，必须对大理石进行预处理，以便更好地吸收染料。
具体步骤如下：1.将大理石表面喷上灰水，以确保吸收性体积均匀。
2.用黑色酒精染料轻轻地涂在大理石表面上，以便更好地吸收染料。
3.让染料充分干燥，一般需要几个小时的时间。
第三步：染色大理石染色的关键步骤是染色本身。
具体步骤如下：1.将所需的染料倒入干净的喷雾瓶或喷壶中。
2.轻轻地喷在大理石表面上，确保覆盖整个表面。
3.允许染料渗透到大理石内部。
染色的时间可以根据大理石的类型和所需的颜色而有所不同。
一般来说，需要1到2个小时。
第四步：光泽处理染色后需要进行光泽处理，以便更好地保护大理石表面。
具体步骤如下：1.将光泽处理剂涂在大理石表面上。
2.等待约1小时，直到处理剂充分渗透到大理石中。
3.使用白色研磨垫将光泽处理剂打磨到光滑亮丽的效果，同时可以刪除可能存在的污迹和擦伤。
大理石染色方法是一种十分重要的技术，不仅可以美化石材的外观，还能有效地保护大理石表面，增加使用寿命。
以上介绍的染色方法操作简单，只要按照步骤进行，就能达到理想的效果。
石材的着色原理
石材的着色原理石材的着色原理，主要是通过添加染料或颜料来改变石材的表面颜色。
着色石材可以用于室内和室外的装饰和建筑，提供多样化的外观选项。
石材的着色可以通过多种方法实现，包括染色、喷涂、喷砂、酸洗等。
下面将详细介绍几种常见的石材着色原理。
1. 染色染色是最常见的一种石材着色方法。
染料是通过渗透石材表面，将颜料分子嵌入石材的微小孔隙中来实现的。
这种方法适用于大多数石材，如大理石、花岗岩、石灰石等。
染色可以使石材表面呈现出丰富的颜色和纹理，同时保留石材的天然质感。
染色是一个相对简单的过程。
首先，需要将石材表面清洁干净，以确保染料能够充分渗透。
然后，将染料涂抹在石材表面，使用海绵或刷子均匀地涂抹。
染料深入石材微小孔隙后，需要给予足够的时间让染料干燥。
最后，使用清水冲洗表面，以去除多余的染料，并使用抛光工具对石材进行抛光。
2. 喷涂喷涂是一种常用的石材着色方法，适用于大面积着色或特殊效果的石材表面。
通过喷涂，可以在短时间内将颜色均匀地涂抹在石材表面上。
喷涂的原理是将颜料或涂料以喷雾的形式直接喷在石材表面。
在喷涂之前，需要对石材进行清洁处理，以确保涂料能够附着在石材表面上。
然后，使用专业喷涂设备，将颜料均匀地喷在石材表面上，控制喷涂的厚度和均匀度。
喷涂后，需要给予一定时间让涂料干燥，并可能需要进行抛光或其它表面处理以增加光泽度。
3. 喷砂喷砂是一种通过高速喷射砂粒来磨砂石材表面的方法。
通过喷砂，可以改变石材的光泽度和表面触感。
喷砂的原理是使用专业喷砂设备，将高速喷射的砂粒磨砂石材表面。
砂粒的大小和喷射的压力可以调整，以控制磨砂的效果。
喷砂后，石材表面会变得更为粗糙，有一种独特的质感。
可以选择不同的砂粒和喷射的方式，以获得不同的磨砂效果。
4. 酸洗酸洗是一种用酸性溶液处理石材表面，以实现着色效果的方法。
通过酸洗，可以改变石材表面的颜色和纹理。
酸洗的原理是在石材表面涂抹酸性溶液，如盐酸、硝酸等。
酸洗后，酸性溶液会与石材中的某些成分化学反应，引发颜色变化。
石材染色的原理
石材染色的原理天然石材存在着颜色的差异，同一矿区、同一矿点的不同部位颜色会有着不同。
而客户需要的产品颜色又强调必须保持一致，这需要从选料、排料、排版来挑选颜色一致的产品放在一个部位，颜色有差异的，暂且只能做库存产品，使企业增加了成本，天然石材内部结构分布不均产生的色线、色斑、扫花，从荒料外表看不到，只有锯割后才知道。
如何充分合理地利用库存产品及不合格的产品，将它们变废为宝，使用产品表面（浅部1～3mm）染色，便能有效改变这一难题。
染色的原理：因石材具有天然缝隙、毛孔，微小孔洞，很容易吸收外界的侵蚀。
故此，利用这一原理，将渗透剂加所需的颜色配置，调制成与石材产品颜色一致染色剂，进行石材表面染色处理。
目前，染色剂分为2种：一种是已调配好的，市场上有卖的，另一种是根据石材所需颜色配置的。
首先，被染色的石材需要有如下条件：产品颜色有少许差异；但产品的花纹、颗粒、纹路要基本保持一致；石材的颜色偏浅，与不染色的颜色差别不是很大；只能是由浅色染成深色。
完全染色：是指该石材的颜色与不染色的石材颜色有差异，也就是说，整块石材的颜色偏浅，需在该产品的表面全部做染色处理，使染色后的颜色变深，与不染色的石材颜色完全一致。
局部染色：指该产品（整块产品）加工面出现两种颜色，即阴阳色，在染色时只能做局部染色，对浅的进行染色，以达到同等效果。
批量染色：指某工程生产加工出来的石材颜色不鲜艳、色调暗淡，进行全部染色处理后，颜色明亮、表面美观。
色线、色斑、扫花的染色：指该产品出现的色浅、色斑、扫花与产品内某颗粒颜色一致，但分布不均匀，出现在某一条线，某一小方块，某一大部位，可进行局部的优化染色，利用产品的几种颜色，调制成几种染色剂，进行几种染色剂的分别描点染色（每隔2～3mm),达到其染色的目的。
染色方法：将需染色的石材逐一排列在地板上，将表面脏物、污渍、杂质等清除干净，然后用吹风机将石材的水份吹干，最好的办法是将石材放在太阳下爆晒，这会使染色剂很容易吸收到石材中去。
石头的染色原理
石头的染色原理石头的染色原理是指将颜色加在石头上的过程，使其表面呈现出不同的颜色。
石头作为一种天然材料，表面通常是无色或灰色的。
如果我们希望使用石头来装饰或美化环境，就需要对其进行染色处理。
石头的染色原理可以分为物理染色和化学染色两种方式。
物理染色是指通过物理方法将颜色添加到石头表面。
其中一种常见的物理染色方法是使用染料。
染料是一种具有强色素特性的化学物质，可以通过浸泡、喷涂或刷涂的方式将其应用到石头表面。
染料可以通过与石头表面的物理作用相结合，使其渗透到石头的毛细孔或小孔中，从而达到染色的效果。
这种方法适用于吸水性较强的石头，如砂岩、石灰岩等。
另一种常见的物理染色方法是使用颜料。
颜料是一种可以用于石头染色的颜料颗粒，常见的有水性或油性颜料。
这种方法通过将颜料颗粒直接添加到石头表面上，并使用刷子、喷涂或其他工具将其均匀地分散在石头的表面上，从而实现染色的目的。
这种方法适用于吸水性较差的石头，如大理石、花岗岩等。
化学染色是指通过化学反应在石头表面形成新的物质从而改变其颜色。
其中一种常见的化学染色方法是使用酸洗剂。
酸洗剂可以与石头表面的矿物质发生反应，从而改变其颜色。
这种方法通常需要将酸洗剂溶液倒在石头表面，并在一定的时间内保持反应，随后再用水冲洗。
这种方法适用于对石头表面进行彻底的颜色改变，如将白色石材变为黑色。
另一种常见的化学染色方法是使用氧化剂。
氧化剂可以与石头表面的金属离子发生反应，从而产生新的金属化合物，改变石头的颜色。
这种方法通常需要将含有氧化剂的溶液喷洒或刷涂在石头表面上，并在一定的时间内保持反应，最后再用水冲洗。
这种方法适用于改变石头表面金属离子含量的颜色改变，如将铜离子氧化成蓝色。
无论是物理染色还是化学染色，石头的染色效果都受到多种因素的影响，如石头的性质、染料或颜料的成分和浓度、酸性或碱性溶液的pH值等。
因此，在进行石头染色之前，我们需要对材料和染料或颜料进行充分的了解，以确保得到理想的染色效果。
介绍几种天然石材染色方法
介绍几种天然石材染色方法啤酒，葡萄酒，茶和柑橘类果汁会损害大理石的优雅。
清洁这些污渍可用过氧化氢混合几滴氨水制成溶液，用干净的抹布擦洗大理石直至恢复其光泽。
介绍几种目前主流的天然石材(石板材)产品的染色方法，及其相关原理、加工工艺和操作流程。
一种经药水染色的石板材及其加工制作方法本发明涉及一种经药水染色的石板材及其加工制作方法，其加工制作工艺步骤如下：1.将天然花岗岩石进行切割、磨平，制作成一定规格的石板；2.将初步加工好的花岗岩石板放入烘烤炉进行烘干处理；3.在色液池中放入色液；4.将烘干后的花岗岩石板放入色液池中浸泡；5.将浸泡后的花岗岩石板取出自然晾干；6.将晾干后的花岗岩石板放入烘烤炉内烘烤7.将烘烤后的花岗岩石板冷却，再取出8.根据所需颜色的深浅来决定重复浸泡和烘烤的次数；9.根据需要将浸泡、烘烤好的花岗岩石板进行打磨、抛光。
本发明的有益效果是，能弥补天然石材本身所缺乏的颜色，可制作出更多种不同颜色的石材染板，使石板材更富有美感，用途更加广泛。
一种经药水染色的石板材及其加工制作方法，其特征在于：本发明方法包括色液的选择制备以及包括天然石板材用药水染色的加工制作过程。
1.色液的选择制备：其主要成分为：硝酸铁、硝酸锰和水，各主要成分所占的重量百分比为：硝酸铁：２６．８～３２％硝酸锰：８～１３．２％水：６０％2.天然石板材用药水染色的加工制作过程具体为：1）将天然花岗岩石进行切割、磨平，制作成一定规格的石板；2）将初步加工好的花岗岩石板放入烘烤炉进行烘干处理，烘干的时间控制在１至４小时，烘干的温度值控制在１４５度至２０５度之间。
烘干后，等待花岗岩石板冷却再取出；3）色液池中放入硝酸铁和硝酸锰按一定比例配制的色液；4）一次浸泡烘烤工序：ａ）将烘干后的花岗岩石板放入色液池中浸泡，色液要完全淹没花岗岩石板，浸泡的时间控制在１至４小时；ｂ）将浸泡后的花岗岩石板取出自然晾干；ｃ）将晾干后的花岗岩石板放入烘烤炉内烘烤，烘烤的温度为：１４５度至２０５度之间，烘烤的时间为：１至４小时；ｄ）将烘烤后的石板材冷却再取出；5）据具体颜色的需要来决定是否进入第二次、第三次甚至更多次的浸泡烘烤工序；6）花岗岩石板进行打磨、抛光即得成品。
