第7章工业企业供电及安全用电
工业企业供电与用电安全技术课件
保护接地的原理
在中性点不接地系统中，设备外壳不接地且意外带电，外壳与大地间存在电压，人体触及外壳，人体将有电容电流流过， 如图 （a）所示。如果将外壳接地，人体与接地体相当于电阻并联，流过每一通路的电流值将与其电阻的大小成反比。人体电阻通常为600～1000 Ω，接地电阻通常小于4Ω，流过人体的电流很小， 这样就完全能保证人体的安全， 如图（b）所示。
特点：开供电可靠性较低，适用于供电容量小而负载分布较均匀的场合
2. 树干式配电线路
第二节 企业节约电能概述
节约电能的具体措施
一、计划用电根据保证重点、择优供应、统筹兼顾的原则来编制电力分配方案
二、发挥用电设备的效能电动机、变压器、电焊机在接近额定负载时一妞行效率最高，轻载时效率较低。为此应正确选用它们的功率
保护接地适用于中性点不接地的低压电网。在不接地电网中，由于单相对地电流较小，利用保护接地可使人体避免发生触电事故。但在中性点接地电网中，由于单相对地电流较大， 保护接地就不能完全避免人体触电的危险，而要采用保护接零
保护接零的概念及原理
保护接零是指在电源中性点接地的系统中，将设备需要接地的外露部分与电源中性线直接连接，相当于设备外露部分与大地进行了电气连接。
两相触电，也叫相间触电，这是指在人体与大地绝缘的情况下， 同时接触到两根不同的相线，或者人体同时触及到电气设备的两个不同相的带电部位时，电流由一根相线经过人体到另一根相线，形成闭合回路， 如图 所示。 两相触电比单相触电更危险，因为此时加在人体上的是线电压
两相触电示意图
3. 跨步电压触电
当电气设备的绝缘损坏或线路的一相断线落地时，落地点的电位就是导线的电位，电流就会从落地点（或绝缘损坏处）流入地中。离落地点越远，电位越低。根据实际测量，在离导线落地点20 m以外的地方，由于入地电流非常小，地面的电位近似等于零。如果有人走近导线落地点附近，由于人的两脚电位不同，则在两脚之间出现电位差，这个电位差叫作跨步电压。 离电流入地点越近，则跨步电压越大；离电流入地点越远， 则跨步电压越小; 在20 m以外，跨步电压很小，可以看作为零。 跨步电压触电情况， 如图 所示。当发现跨步电压威胁时应赶快把双脚并在一起，或赶快用一条腿跳着离开危险区， 否则，因触电时间长，也会导致触电死亡。
工厂安全用电规定（4篇）
工厂安全用电规定第一章总则第一条为了保障工厂用电安全，防止事故发生，保护职工的生命财产安全，制定本规定。
第二条工厂用电安全规定适用于所有工厂，包括生产型工厂、加工型工厂、制造型工厂、仓储型工厂等。
第三条工厂管理人员应加强用电安全管理，建立健全用电安全制度，确保用电安全工作的开展。
第四条工厂管理人员应配备专业人员，担任用电安全工作，提供技术支持和管理指导。
第二章用电系统的安全要求第五条工厂的用电系统应按照国家、行业标准和规范进行设计和施工，确保用电设备的安全可靠。
第六条用电设备应符合国家强制性标准，需要经过认证并定期进行检验，确保安全用电。
第七条用电设备的安装和维修应由经过培训并持有相应证书的专业人员负责。
第八条用电设备应按照规定的额定运行电压和电流使用，不得超负荷运行，以避免设备过载损坏和引发事故。
第九条用电设备应定期进行维护和检修，确保其正常运行，及时消除潜在的故障隐患。
第三章用电操作的安全要求第十条所有与用电操作相关的人员都应经过专业培训，掌握用电安全知识和操作技能。
第十一条用电设备的操作人员应事先了解设备的工作原理和操作规程，严格按照规程操作设备。
第十二条用电操作人员在操作设备前应先检查设备的工作状态和周围环境是否安全，确保操作的安全性。
第十三条用电操作人员应遵循安全用电的原则，如正确使用电器插头和插座，不堆放易燃物品等。
第十四条用电设备的操作人员应定期进行设备的自检，确保设备的正常运行。
第四章用电事故的应急处置第十五条工厂应制定应急预案，明确用电事故的处理措施和责任分工。
第十六条用电事故发生时，应立即停止供电，切断电源，防止事故蔓延和扩大。
第十七条用电事故发生后，应立即报警并进行紧急救援，保障职工的生命安全和财产安全。
第十八条用电事故发生后，应立即展开事故调查，查明事故原因，采取相应措施，避免类似事故再次发生。
第五章监督检查和违规处罚第十九条工厂管理人员应定期对用电设备进行检查和验收，确保设备的安全可靠。
厂房安全用电管理规定(3篇)

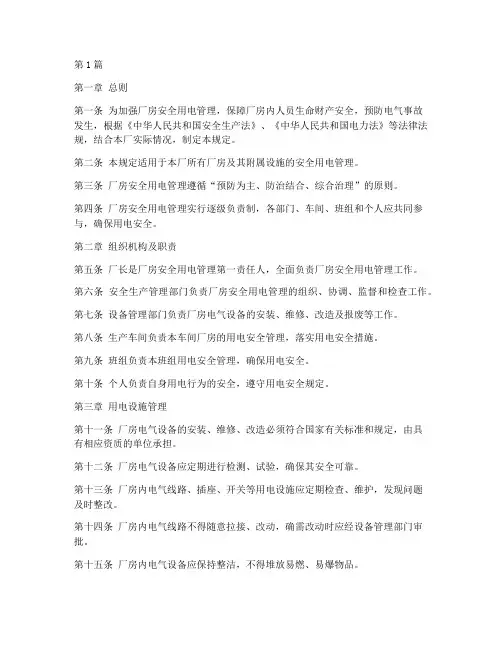

第1篇第一章总则第一条为加强厂房安全用电管理，保障厂房内人员生命财产安全，预防电气事故发生，根据《中华人民共和国安全生产法》、《中华人民共和国电力法》等法律法规，结合本厂实际情况，制定本规定。
第二条本规定适用于本厂所有厂房及其附属设施的安全用电管理。
第三条厂房安全用电管理遵循“预防为主、防治结合、综合治理”的原则。
第四条厂房安全用电管理实行逐级负责制，各部门、车间、班组和个人应共同参与，确保用电安全。
第二章组织机构及职责第五条厂长是厂房安全用电管理第一责任人，全面负责厂房安全用电管理工作。
第六条安全生产管理部门负责厂房安全用电管理的组织、协调、监督和检查工作。
第七条设备管理部门负责厂房电气设备的安装、维修、改造及报废等工作。
第八条生产车间负责本车间厂房的用电安全管理，落实用电安全措施。
第九条班组负责本班组用电安全管理，确保用电安全。
第十条个人负责自身用电行为的安全，遵守用电安全规定。
第三章用电设施管理第十一条厂房电气设备的安装、维修、改造必须符合国家有关标准和规定，由具有相应资质的单位承担。
第十二条厂房电气设备应定期进行检测、试验，确保其安全可靠。
第十三条厂房内电气线路、插座、开关等用电设施应定期检查、维护，发现问题及时整改。
第十四条厂房内电气线路不得随意拉接、改动，确需改动时应经设备管理部门审批。
第十五条厂房内电气设备应保持整洁，不得堆放易燃、易爆物品。
第十六条厂房内电气设备应安装防雷、接地等安全设施，确保其正常使用。
第四章用电操作管理第十七条厂房内用电操作人员必须经过专业培训，取得相应操作资格。
第十八条用电操作人员应熟悉电气设备的性能、使用方法和操作规程。
第十九条用电操作人员应严格按照操作规程进行操作，不得擅自改变设备运行状态。
第二十条用电操作过程中，发现异常情况应立即停止操作，报告上级，并采取相应措施进行处理。
第二十一条用电操作人员应定期进行体检，确保身体健康，具备操作条件。
第五章用电安全管理第二十二条厂房内禁止使用非标准电气设备、不符合安全要求的电气线路。
公司安全用电管理制度细则
公司安全用电管理制度细则公司安全用电管理制度细则（精选篇1）第一章：总则第一条：本制度适用于公司安全用电的管理。
第二条：为了保证电气系统的安全运行，减少或避免各类电气事故发生，确保人身和设备的安全，特制定本制度。
第三条：本公司安全用电的管理统一由工务单位监督管理。
机修等单位负责各自在负责范围内的安全用电管理。
安全主任监督。
第二章：电气作业人员的从业条件第四条：电气作业人员必须具备下列条件：（1）年满十八周岁以上，身体健康，无妨碍电气作业的病症和生理缺陷，并经指定医院鉴定。
（2）热爱本职工作，作风严谨，工作不敷衍塞责，不草率从事，对不安全因素时刻坚持警惕。
（3）取得__安全管理部门签发的《特种作业操作证》，并按规定定期复审。
（4）熟悉电气安全操作规程，掌握触电急救及电气灭火知识。
（5）熟悉本公司的电气设备和线路的运行方式，掌握电气维修方法和日常检查要点。
第三章：电气作业人员的职责第五条：认真作好本岗位的工作，对所管辖区域内电气设备、线路、电器件的安全运行负责。
第六条：严格遵守安全法规、条例及制度，不得违章操作。
第七条：宣传电气安全知识，拒绝违章指挥，制止违章行为。
第八条：认真作好管辖区域内的巡视、检查，发现事故隐患及时整改，并认真填写工作记录和交接班记录。
第九条：一旦发生触电或电气火灾事故，必须快速、正确地实施救护或灭火，并配合事故调查组的工作。
第十条：发现非电气作业人员维修电气设备或乱接乱拉电气线路，应及时制止，有权停止其工作。
第十一条：定期或不定期地检查作业现场的安全情景，提出危及安全的隐患及整改技术措施，同时将现场安全情景向上级汇报。
第十二条：对假冒伪劣或经检测不符国家、行业标准的电器产品，有权拒绝安装，对已安装的及时更换。
第十三条：所持的《特种作业操作证》，必须按规定的年限由本人或安全办公室统一到发证机构进行复审，未经复审或复审不合格的，应自动下岗。
第四章：安全教育第十四条：必须认真执行公司制定的《安全教育培训制度》，新员工上岗前必须进行三级（厂、车间、班组）安全教育培训。
第七章 7-5厂用负荷及厂用电接线原则
如果要检修D和F， 可先合上3ZKD及3C， 计算机由交流系统供电， 然后再断开2C和1C。 投入D和F时可先合上 2C和1C，然后再断开 3ZKD及3C。整个过程， 计算机都不会有片刻失 去交流电源。
7.对厂用电接线的基本要求 1）供电可靠、运行灵活 2）接线简单、清晰、投资少、运行费用低 3）厂用工作电源的对应性 4）接线的整体性 5）发电厂分期建设时厂用电接线的合理性 8.厂用电动机的自启动
厂用备用电源分为明备用和暗备用两种。
明备用：大中型火电厂一般采用明备用，即装 设专门的备用变压器，平时不工作，一旦某一工作 电源失去后，该备用变压器自动代替原来的工作电 源。如下图（a）图中的3T。1
暗备用：小型火电厂、中小型水电厂及降压变 电所多采用暗备用，即不设专门的备用变压器，而 是两个厂用工作变压器容量选大一些，互为备用。 如下图（b）。1
⑴大、中容量火电厂— 一般选用高压和低压两级，高压厂用一般采
用6KV，低压厂用电压为380/220V。对超大容量 机组（600MW）高压厂用可采10KV和3KV两级 电压。
⑵小型火电厂--厂用电压只设置380/220V一级低压即够，少
量ห้องสมุดไป่ตู้压电动机直接接于发电机电压母线上。 ⑶水电厂---
厂用电压通常也只设置380/220V一级低压即 够，由动力和照明合用的三相四线制系统供电。 但厂外的水利枢纽装设的大型机械需由6KV或 10KV电压供电。
5.事故保安电源的取得 对200MW及以上的发电机组应设置事故保安电
源，多采用以下三种类型： ⑴采用极为可靠的外部独立电源。大容量电厂可从外 系统引进专用线路作为事故保安电源。 ⑵快速启动的柴油发电机组。（交流事故保安电源） ⑶蓄电池组。（直流事故保安电源）
7工业企业供电与安全用电
输电线路一例
Y
Y0
Y
380/220 V 厂用电
Y Y
Y
Y Y
10.5 kV 变电所
输电线 220 kV 变电所
380/220 V
电缆
Y Y0
10 kV 工厂变电所
除交流输电外，还有直流输电。其结构 原理图如图所示。
发电
升压
整 直流输电 逆
流
变
降压
配 电
保护接地适用于电源中性点不接地的三相三线制供电系 统中。将电气设备的金属外壳接地，一般要求 R0 小于 4 。
① 当出现漏电或一相碰壳时， 外壳未接地，此时人体触 及外壳时相当于单相触电。
保护接地
② 由于采用了保护接地，当出 现漏电或一相碰壳时，外壳 对地电压接近为零，故人体 触及外壳时比较安全。
在低压配电系统中，电源(变压器)中性点有接地和不 接地两种。接地的目的出于电力系 统 运行和安全需要。这 种接地称为工作接地。例如三相四线制电源中性点接地。
在低压配电系统中，电源(变压器)中性点不接地的情 况下，采用保护接地；在中性点接地的情况下，采用保护 接零。
7.2.3 接地和接零
(1) 保护接地
7.2.2 触电方式
(1) 接触正常带电体 ① 电源中性点接地的单相触电
人体处于相电压 之下，危险性较大。 如果人体与地面的绝 缘较好，危险性可大 大减小。
7.2.2 触电方式
(1) 接触正常带电体
① 电源中性点接地的单相触电 ② 电源中性点不接地的单相触电
导线与地面之间的 绝缘可能不良(对地绝 缘电阻为 R)，甚至有 一相接地的情况下，人 R 体就有电流通过。在交 流情况下，导线与地面 间存在的电容也可构成 电流通路。
工业供电与安全用电课件
安全用电培训与教育
培训计划
制定安全用电培训计划，包括新员工入职培训、在岗员工定期复训等。
培训内容
培训内容应涵盖安全用电基础知识、操作规程、应急处理等方面，确保员工掌握安全用电技能。
安全用电检查与评估
检查制度
建立安全用电检查制度，定期对电气设备进行检查，确保设备正常运行。
评估与改进
对安全用电管理进行定期评估，针对存在的问题进行整改和优化，提高安全用电管理水 平。
变电站
负责将高压电降低到适合工业使用 的电压等级，同时进行电能分配。
工业供电系统的特点
可靠性要求高
工业生产对供电的连续性和稳定性要 求极高，任何断电或电压波动都可能 造成生产线的停机和产品的损失。
电压等级多样化
节能与环保要求
随着能源资源的日益紧张和环保意识 的提高，工业供电系统在节能和环保 方面也面临更高的要求。
强化员工安全意识
开展安全培训和演练，提高员工的安全意识和应 对突发情况的能力。
电气火灾的预防与扑救
安装火灾报警系统
01
在工业场所安装火灾报警系统，及时发现火源并报警。
配置灭火器材
02
根据场所特点配置合适的灭火器材，如干粉灭火器、水灭火系
统等。
制定应急预案
03
制定电气火灾应急预案，明确应急组织、报警程序、灭火措施
安装过流、过压、欠压和漏电等保护装置，以防止电气事故的发生。
优化电缆和导线选择
选用阻燃、耐压、低烟无卤的电缆和导线，以降低火灾风险。
电气设备的安全使用
定期维护和检查
对电气设备进行定期维护和检查，确保其正常运 转，及时发现并处理隐患。
规范操作流程
制定电气设备操作规程，规范操作流程，防止误 操作导致的事故。
第 7 章 工业企业供电与安全用电
1．了解发电、输电及工业企业供配电的基本知识； 2．了解保护接地和保护接零的意义和方法；
3．了解节约用电的经济意义。
7.2 本章小结
本章只讲授安全用电方面常碰到的保护接地和保护 接零的意义和方法，其他一些基本知识可以自学作一般 了解。 保护接地就是将电气设备的金属外壳 ( 正常情况下 是不带电的 ) 接地，宜用于中性点不接地的低压系统中。 保护接地应与工作接地相区别。 保护接零就是将电气设备的金属外壳接到零线上， 宜用于中性点接地的低压系统中。
