维修电工等级鉴定高级电工实操试题
高级电工实操考试题目及答案解析
高级电工实操考试题目及答案解析1. 题目：请简述三相异步电动机的工作原理。
答案：三相异步电动机的工作原理基于电磁感应和电磁力。
当三相定子绕组通入三相交流电时，产生旋转磁场。
转子导体在这个旋转磁场中切割磁力线，根据法拉第电磁感应定律，转子导体中产生感应电动势，进而产生感应电流。
由于磁场与电流相互作用，转子受到电磁力，从而产生旋转力矩，使转子转动。
由于转子转速低于旋转磁场的同步转速，故称异步电动机。
2. 题目：在电气控制线路中，熔断器的作用是什么？答案：熔断器在电气控制线路中的主要作用是保护电路。
当电路中出现短路或过载时，熔断器中的熔丝会因为电流过大而熔断，切断电路，从而保护电路和设备不受损害。
3. 题目：如何判断电动机是否缺相？答案：判断电动机是否缺相可以通过以下几种方法：首先，可以通过观察电动机的运行声音，缺相时电动机会发出异常噪音；其次，可以通过测量电动机三相电压，如果其中一相或两相电压明显低于正常值，可能存在缺相情况；最后，可以通过测量电动机三相电流，如果其中一相或两相电流明显低于其他相，也可能是缺相的表现。
4. 题目：简述星-三角启动的优点。
答案：星-三角启动的优点包括：首先，星形启动时启动电流小，可以减少启动时对电网的冲击；其次，三角形运行时电动机的输出转矩较大，适合于负载启动；最后，星-三角启动可以减少启动时的机械冲击，延长电动机和设备的使用寿命。
5. 题目：在电气设备接地时，需要注意哪些事项？答案：在电气设备接地时，需要注意以下事项：首先，接地体必须使用耐腐蚀材料，以保证接地的可靠性；其次，接地电阻值应符合规定要求，以确保接地效果；再次，接地线应使用足够截面积的导线，以保证接地电流的通畅；最后，定期检查接地系统，确保接地系统完好无损，以保障人员和设备的安全。
6. 题目：什么是电气设备的过载保护？答案：电气设备的过载保护是指当设备运行电流超过其额定电流时，保护装置能够自动切断电源，以防止设备因过热而损坏或引发火灾。

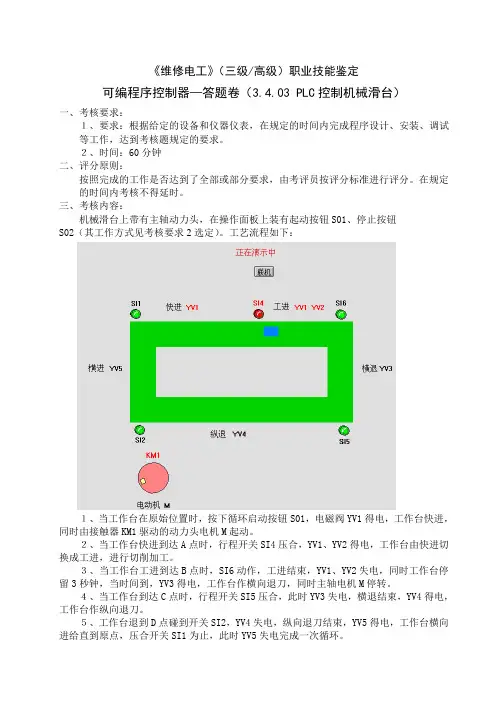

《维修电工》(三级高级)职业技能鉴定实操试题
《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（3.4.03 PLC控制机械滑台）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序设计、安装、调试等工作，达到考核题规定的要求。
２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内考核不得延时。
三、考核内容：机械滑台上带有主轴动力头，在操作面板上装有起动按钮S01、停止按钮S02（其工作方式见考核要求2选定）。
工艺流程如下：１、当工作台在原始位置时，按下循环启动按钮S01，电磁阀YV1得电，工作台快进，同时由接触器KM1驱动的动力头电机M起动。
２、当工作台快进到达A点时，行程开关SI4压合，YV1、YV2得电，工作台由快进切换成工进，进行切削加工。
３、当工作台工进到达B点时，SI6动作，工进结束，YV1、YV2失电，同时工作台停留3秒钟，当时间到，YV3得电，工作台作横向退刀，同时主轴电机M停转。
４、当工作台到达C点时，行程开关SI5压合，此时YV3失电，横退结束，YV4得电，工作台作纵向退刀。
５、工作台退到D点碰到开关SI2，YV4失电，纵向退刀结束，YV5得电，工作台横向进给直到原点，压合开关SI1为止，此时YV5失电完成一次循环。
四、考核要求：1、编程方法由考评员指定：⑴用FX2系列PLC简易编程器编程⑵用计算机软件编程2、工作方式由考评员设定：A．机械滑台连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时机械滑台连续循环，当S07为“1”时机械滑台单次循环；B．机械滑台连续循环，按停止按钮S02机械滑台立即停止运行，当再按启动按钮S01，机械滑台继续运行；C．连续作3次循环后自动停止，中途按停止按钮S02机械滑台立即停止运行，并按原路径返回，直到压合开关SI1才能停止；当再按启动按钮S01，机械滑台重新计数运行。
3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
高级维修电工实际操作样题
中国第一汽车集团公司技能鉴定高级维修电工操作项目命题部门：一汽高职部命题人：王兰英考号 ____ 姓名 _________ 单位 ______ 高级维修电工技能鉴定考试题（第一套）考题一、用变频器外接开关控制电机八种速度切换运行（20分）（一）考试内容：根据提供的VFO型变频器、电机、电源、开关、连接导线及变频器使用参考资料，完成变频器外接开关对电机八种运行速度的切换控制。
（其变频器使用参考资料和外接开关组合动作表见下页）（二）考试要求：1、按提供的VFO型变频器主、控线路接线图，进行变频器与外接开关及电机、电源之间的系统连接。
2、按VFO型变频器功能参数设置说明，设置变频器多功能参数，实现变频器外接开关对电机八种运行速度的手工切换控制。
3、系统接线和变频器多功能参数设置无误后，方可通电试车运行。
4、接线和通电试车中，遵守安全生产操作规程，不许损坏元件。
5、考试定额时间为40分钟，到时停止操作，超时扣分。
考评教师：VFO型小型变频器参考资料：2、主、控电路接线端子及接线位置：外接开关组合动作要求如下表所示：端子NO：7（SW1）端子NO：8（SW2）端子NO：9（SW3）运行频率OFF OFF OFF 第一速ON OFF OFF 第二速OFF ON OFF 第三速ON ON OFF 第四速OFF OFF ON 第五速ON OFF ON 第六速OFF ON ON 第七速ON ON ON 第八速考题二、用PLC程序控制数值运算模拟运行（30分）（一）考试内容：根据考场提供的数值运算控制要求及FPO型PLC实验装置，分配PLC的I/O口，设计并绘制出PLC控制程序的梯形图。
梯形图绘制完毕，用PLC编程软件将其输入计算机中编辑。
编辑完毕，将其控制程序下载到PLC实验装置中调试运行。
其数值运算控制要求如下：从拨码器A1、A2、分别输入1位BCD码，将这两个BCD码相加，显示其结果，有进位则显示器的小数点亮。
高级电工实操考试题目及答案解析
高级电工实操考试题目及答案解析一、选择题1. 电路中电流的单位是：A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C2. 以下哪个不是电工安全操作的基本要求？A. 断电操作B. 穿戴绝缘手套C. 使用湿布擦拭电器D. 正确使用电工工具答案：C二、判断题1. 所有电工操作都必须在断电状态下进行。
（）答案：错误2. 使用万用表测量电阻时，应先进行欧姆调零。
（）答案：正确三、简答题1. 简述三相交流电的特点。
答案：三相交流电是由三个频率相同、振幅相等、相位差120度的正弦波组成的电能形式。
它具有结构简单、传输效率高、功率因数高等特点。
2. 说明电工在进行电路维修时应注意的安全事项。
答案：电工在进行电路维修时应注意以下安全事项：确保断电操作，穿戴绝缘防护装备，使用合适的工具，遵循操作规程，注意周围环境，避免触电和火灾等危险。
四、计算题1. 已知一个电阻为100Ω，通过它的电流为2A，求该电阻两端的电压。
答案：根据欧姆定律，U = I * R，所以电压U = 2A * 100Ω =200V。
2. 一个电路的总功率为1000W，已知电路的电压为220V，求电路的总电流。
答案：根据功率公式P = U * I，可得电流I = P / U = 1000W / 220V ≈ 4.55A。
五、实操题1. 请描述如何使用万用表测量一个未知电阻的阻值。
答案：首先，将万用表调至电阻测量模式。
然后，将万用表的两个探头分别接触电阻的两端。
观察万用表的读数，即为电阻的阻值。
2. 描述如何安全地更换一个烧毁的保险丝。
答案：首先，确保断电操作，然后打开保险丝盒。
使用合适的工具，如螺丝刀，取出烧毁的保险丝。
检查新的保险丝规格，确保与烧毁的保险丝相同。
然后，将新保险丝安装到位，并关闭保险丝盒。
最后，恢复电源，检查电路是否正常工作。
六、案例分析题1. 某工厂的电动机突然停止工作，电工需要进行故障排查。
请列出可能的原因及排查步骤。
维修电工等级鉴定--电工高级技师实操试题(汇编)
电工高级技师实操试题一、安装电动机Y—△降压启动电路二、Y-△降压启动线路故障处理三、新电动机使用前的检查四、检查小型三相变压器绕组绝缘故障五：用PLC控制电机的运行系统（模拟考试，需相关仿真模拟设备）一：安装电动机Y—△降压启动电路1、准备要求(1)设备准备(2)材料准备(3)工用具准备2、操作考核规定及说明（1）操作程序说明：1）主电路布线；2）控制电路布线；3）通电试验；4）清理现场。
（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。
（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作结果进行评分。
（4）测量技能说明：本项目主要测量考生对安装电动机Y—△降压启动电路操作的熟练程度。
3、考核时限（1）准备时间：1min（不计入考核时间）。
（2）正式操作时间：40min（3）提前完成操作不加分，到时停止操作考核。
4、评分记录表附图电动机Y—△降压启动控制电路试题名称：安装电动机Y—△降压启动电路考核时间：40min二：Y-△降压启动线路故障处理(按下SB3电动机发出异响转速急骤下降)一、操作准备1、场地准备（1）考核场地面积50m2整洁规范无干扰。
（2）考场安全设施齐全。
（3）有三相电源插座。
231、操作程序：（1）穿戴好劳保用品。
（2）准备好所需的工具。
（3）检查Y-△降压启动控制线路板及电动机。
（4）合上电源观察故障现象。
（5）根据所观察到的现象正确分析故障的原因。
（6）根据所分析到的故障原因，进行正确的检查核对。
（7）正确处理，排除故障。
（8）重新试车。
（9）清理现场收拾工具，摆放整齐。
2、规定说明（1）如操作违章，将停止考核。
（2）考核采用百分制，考核项目得分按组卷比例进行折算。
3、考核方式：实际操作；以操作过程与操作标准进行评分。
4、考核时限：（1）准备时间：3min（不计入考核时间）。
（2）正式操作时间：30min。
维修电工等级鉴定电工高级技师实操考试
维修电工等级鉴定电工高级技师实操考试————————————————————————————————作者：————————————————————————————————日期：电工高级技师实操试题一、安装电动机Y—△降压启动电路二、Y-△降压启动线路故障处理三、新电动机使用前的检查四、检查小型三相变压器绕组绝缘故障五：用PLC控制电机的运行系统（模拟考试，需相关仿真模拟设备）一：安装电动机Y—△降压启动电路1、准备要求(1)设备准备序号名称规格数量备注1 三相异步电动机Y—132M-4 5．5 kW 1台2 小型断路器NBl—63 C32 32 A 三极2个3 小型断路器NBl—63 C6 6 A 二极1个4 交流接触器CJX2-3211 20A、380 V 3个5 交流接触器辅助触头块F4-22 3个6 热继电器JR20-32 1个7 按钮LA4-2H 保护式1个5 时间继电器JSZ3A 380 V 1个6 时间继电器底座PF083 1个8 端子排JD0—1020 380V、10A、20节1个9 控制板细木工板 15mm×650mm×500mm 1块10 自攻螺丝长度20mm 20个11 万用表指针式1块(2)材料准备序号名称规格数量备注1 主回路导线2．5 mm24米2 控制回路导线1．O mm25米(3)工用具准备序号名称规格数量备注1 —字螺钉旋具1把2 十字螺钉旋具1把3 钢丝钳1把4 尖嘴钳1把5 剥线钳1把6 低压验电器1个2、操作考核规定及说明（1）操作程序说明：1）主电路布线；2）控制电路布线；3）通电试验；4）清理现场。
（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。
（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作结果进行评分。
（4）测量技能说明：本项目主要测量考生对安装电动机Y—△降压启动电路操作的熟练程度。
电工高级操作工技能实操考试
电工高级操作工技能实操考试试题一、选择题（每题10分，共50分）1. 35KV隔离开关大修后，交流耐压试验电压标准为（）KV。
A. 30B. 35C. 40D. 452. 35KV高压少油断路器导电杆的行程为多少（）？A. 200±5mmB. 250±5mmC. 300±5mmD. 350±5mm3. 《规程》规定，Fs型避雷器绝缘电阻不应低于多少（）？A. 500MΩB. 1000MΩC. 2500MΩD. 5000MΩ4. 调整安装的配电柜时，应使其垂直误差不大于柜高的（）。
A. 1/1000B. 1.5/1000C. 2/1000D. 2.5/10005. 变压器交流耐压试验加至试验电压，持续时间为多少（）？A. 15秒B. 60秒C. 2分钟D. 5分钟二、实操题（每题25分，共50分）6. 实操题一：高压电动机欠电压保护装置的安装与调试任务描述：在高压电动机上安装欠电压保护装置，并进行调试，确保装置能在电动机电压降低到一定范围时，可靠地切断电源。
考核要点：欠电压保护装置的选型与安装位置是否正确。
调试过程中，装置的动作是否准确可靠。
安全操作规程的执行情况。
7. 实操题二：电力变压器的高压侧熔丝故障处理任务描述：模拟电力变压器高压侧一相熔丝断裂的故障，进行故障排查和处理，恢复变压器正常运行。
考核要点：故障排查步骤是否清晰，方法是否正确。
熔丝更换操作是否规范，安全措施是否到位。
恢复供电后的变压器运行状态是否正常。
高级维修电工实操试题
高级维修电工实操试题一、单选题1. 维修电工在处理电气故障时，下列哪项工作是第一步？A. 切断电源B. 使用万用表测试电压C. 检查电路图D. 定位故障点2. 维修电工应该具备的基本技能包括下列哪些？A. 阅读电路图和线路图B. 使用维修工具C. 进行绝缘测试D. 进行电气安装3. 当维修电工遭遇那些情况时应该穿戴个人防护装备？A. 进行高空作业B. 进行绝缘测试C. 需要接触有毒物质D. 执行带电作业4. 在进行电气维修时，下列哪种措施是错误的？A. 遵守安全操作规程B. 使用压力装置进行绝缘测试C. 使用绝缘胶带包裹线路D. 使用标准工具和设备5. 哪种情况下需要立即报修或报告上级领导？A. 发现电气设备过热B. 发现电路图错误C. 进行应急维修D. 维修工作已完成二、填空题1. 定期对电气设备进行 __________ 可以减少故障发生的可能性。
2. 在进行带电作业时，维修电工应该穿戴 __________ 进行保护。
3. 在进行高空作业时，维修电工应该使用__________ 进行安全保护。
4. 维修电工应该定期检查电气设备的 __________。
5. 在处理电气故障时，维修电工应该使用__________ 进行测量。
三、问答题1. 请简要介绍维修电工进行电气维修时的安全措施。
2. 维修电工应该如何进行电气设备的定期检查和维护？3. 当维修电工遭遇带电作业时，应该如何确保自己的安全？四、实操题请根据以下情景回答相应问题：维修电工在处理一台机械设备时发现电路板出现故障。
请描述你会如何检查并修复这个问题。
五、总结本文章通过单选题、填空题、问答题和实操题等形式考察了维修电工在实操中所需的知识和技能。
维修电工在处理电气故障时需要具备阅读电路图和线路图、使用维修工具、进行绝缘测试等基本技能。
同时，他们还需要遵守安全操作规程，穿戴个人防护装备，并定期检查和维护电气设备。
通过不断提高自身技能和严格遵守安全规程，维修电工能够高效处理电气故障，并确保安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高级电工实操试题一、制作户内低压电缆终端头二、安装单相电度表三、高压柜验电、挂接地线四、测量10kv电力电缆绝缘电阻五：单股线与多股线的连接一：制作户内低压电缆终端头1、准备要求（1）材料准备序号名称规格数量备注1 低压四芯电缆16 mm2及以上1m序号名称规格数量备注1 电工刀、钢丝钳、尖嘴钳各1把2 擦布1块3 绝缘胶带A级1卷4 防水胶带1卷2、操作考核规定及说明（1）操作程序说明：1）准备工作；2）剖削电缆绝缘层；3）制作电缆头并作绝缘处理；4）清理现场。
（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。
（3）考核方式说明：该项目为实际操作（过程型），考核过程按评分标准及操作过程进行评分。
（4）测量技能说明：本项目主要测量考生对制作低压电缆头的熟练程度。
3、考核时限（1）准备时间：1min（不计入考核时间）。
（2）正式操作时间15min。
（3）提前完成操作不加分，到时停止操作考核。
4、评分记录表试题名称：制作户内低压电缆终端头考核时间15min序号考核内容评分要素配分评分标准检测结果扣分得分备注1 准备工作工用具准备 6 少选或错选一件扣1分2 剖削电缆护套用电工刀具45°角切入；25°角平推剖削电缆绝缘层21未45°角切入导线扣7分未25°角平推剖削电缆绝缘层扣7分导线绝缘层剖削过长或过短扣7分3制作电缆头制作电缆头31钢铠未处理干净扣10分未保留内衬垫层扣10分未制作成伞形扣11分4 恢复绝缘恢复绝缘42包缠绝缘未采用斜叠法扣7分包缠时绝缘带未在绝缘层前15～30毫米处开始扣7分未从左向右，每圈压叠半幅带宽扣7分绝缘胶带包缠不紧密扣7分里层未用绝缘胶带缠绕7分外层未用防水胶带缠绕扣7分5 清理现场清理现场未清理现场从总分中扣5分6 安全文明操作按国家或企业颁发有关安全规定执行操作每违反一项规定从总分中扣5分，严重违规取消考核7 考核时限在规定时间内完成到时停止操作考核合计100二：安装单相电度表1、准备要求（1）设备准备序号名称规格数量备注1 单相电度表DD862 1块2 高分断小型断路器NB1-63 10A 2极1个3 灯泡220V 15W 1只4 灯座10A 1只5 三相四线插头NO：199 1个6 数字式万用表DT890 1块（2）材料准备序号名称规格数量备注1 塑铜线 1.5 mm2 10米2 多股绝缘塑料导线 2.5 mm2各5米黄、绿、红、蓝色3 细木工板40cm×50cm 1块4 自攻螺丝长度20 mm 20个5 端子排JD0-1020 380 V、10 A 30节（序号名称规格数量备注1 一字螺钉旋具1把2 十字螺钉旋具1把3 尖嘴钳1把4 剥线钳1把5 低压验电器500V 1个6 线手套1副2（1）操作程序说明：1）安装电路；2）通电试验；3）清理现场；4）安全文明操作。
（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。
（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作过程进行评分。
（4）测量技能说明：本项目主要测量考生对安装单相电度表的熟练程度。
3、考核时限（1）准备时间：1min（不计入考核时间）。
（2）正式操作时间：15min。
（3）提前完成操作不加分，到时停止操作考核。
4、评分记录表附图单相电度表试题名称：安装单相电度表考核时间：15min序号考核内容评分要素配分评分标准检测结果扣分得分备注1 安装电路按原理图安装电路80未按原理图接线扣80分电度表相线、零线接错扣20分电流线圈接错扣10分电压线圈接错扣10分连接片松动扣10分灯座相线、零线接错扣10分接点松动、露铜过长、压绝缘层、反圈每处扣1分（最多扣10分）损坏元件扣10分2 通电试验接入负载通电试验20通电试验电度表反转、不转或转速慢扣20分3 清理现场清理现场未清理现场从总分中扣5分4 安全文明操作按国家或企业颁发有关安全规定执行操作每违反一项规定从总分中扣5分，严重违规取消考核5 考核时限在规定时间内完成到时停止操作考核合计100三：高压柜验电、挂接地线1、准备要求（1）工具、仪器准备序号名称规格单位数量备注1 高压验电器YDQ-6 个 12 接地线组 13 电工工具套 1 自备（1）操作程序说明：1）准备工作；；2）听指令检查验电器、接地线；3）开高压柜；4）验电；5）挂接地线；6）拆接地线；7）清理现场。
（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按评定比重进行折算。
3）考核方式说明：该项目为实际操作，考核过程按评分标准及操作过程进行评分。
4）考评员工技能说明：本项目主要考评员工个人掌握对验电、挂接地线的熟练程度。
3、考核时限（1）准备时间：1min（不计入考核时间）。
（2）正式操作时间：20min。
（3）提前完成操作不加分，到时停止操作考核。
4、评分记录表试题名称：验电、挂接地线考核时间：20min序号考核内容评分要素配分评分标准扣分得分备注1 准备工作合格穿戴劳动保护用品 5 少穿戴一件扣1分2 听指令检查验电器接地线接到工作负责人停电指令后，进行验电；检查验电器，并按动检查按扭，即应发出闪光警报和语音；检查接地线各接点牢固15未接指令就开柜，终止操作未试验验电器扣5分未检查接地线各接点扣5分2 开柜穿上绝缘靴，戴上绝缘手套，按高压柜倒闸操作规定开柜10 未按规定进行不得分5 验电握住验电器的绝缘手柄，将验电器前端的金属部分与导线接触进行验电10未握住验电器的绝缘手柄扣5分未将验电器前端的金属部分与导线接触进行验电扣5分先验离操作人近的一相，再依次验其它两相10 验电顺序错不得分同柜内多层电力线路时，验电顺序应先下层后上层，先低压后高压10先验上层后验下层扣5分先验高压后验低压扣5分6 挂接地线验明线路无电后进行装设接地线5未验明线路无电即进行装设接地线终止操作未装设接地线不得分少装设一组接地线扣分先装设接地端后装设导线端；先装设离操作人近的一相，再依次装设其他两相；接地线不能缠绕在操作人身上5先装设导线端后装设接地端扣2分先装设离操作人最远的一相扣2分接地引线缠绕在操作人身上扣4分同柜多层线路装设接地线顺序应先下层后上层，先低压后高压5先上层后下层扣分先高压后低压扣分7 拆接地线先拆导线端，后拆接地端；先拆除离操作人远的一相，然后再依次拆除离操作人近的其他两相10未拆除接地线不得分先拆接地端，后拆导线端扣5分先拆离操作人近的一相扣5分8 清理现场清理现场未清理现场从总分中扣5分9 安全文明操作按国家或供电企业颁发有关安全规定执行操作每违反一次规定从总分中扣5分,严重违规取消考核10 考核时限在规定时间内完成到时停止操作考核11 相关知识答辩分A、B、C卷，每卷5分。
15书面答辩错误不得分；不完全正确每卷酌情扣1-3分。
考评结论15四：测量10kv电力电缆绝缘电阻1、准备要求（1）工具、仪表准备序号名称规格单位数量备注1 兆欧表2500V 块 12 活动扳手300mm 把 12、操作考核规定及说明（1）操作程序说明：1）准备工作；2）检查兆欧表；3）做安全措施；4）放电；5）测量绝缘电阻；6）读数；7）测量后放电；8）连接电缆头；9）拆除兆欧表引线及安全措施；10）清理现场。
（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核。
2）考核采用百分制，考核项目得分按鉴定比重进行折算。
3）考核方式说明：该项目为实际操作，考核过程按评分标准及操作过程进行评分。
4）测量技能说明：本项目主要测量考生用兆欧表测量电力电缆绝缘电阻的操作技能及熟练程度。
3、考核时限（1）准备时间：1min（不计入考核时间）。
（2）正式操作时间：15min。
（3）提前完成操作不加分，到时停止操作考核。
4、评分记录表试题名称：测量10kV电力电缆的绝缘电阻考核时间：15min序号考核内容评分要素配分评分标准扣分得分备注1 准备工作选择工具、仪表 2 少选择一种扣1分2 检查兆欧表对兆欧表进行开路、短路试验8未进行开路试验扣4分未进行短路试验扣4分3 做安全措施核对线路名称，履行停电手续10未核对线路名称扣3分未履行停电手续扣3分停电后进行验电，并做安全措施10停电后未进行验电扣3分未做安全措施扣3分4 放电将电缆解开并放电10 未放电扣10分5 测量绝缘电阻接线柱“Ｌ”接电缆芯线，“Ｅ”接电缆金属外皮，接线柱“Ｇ”引线缠绕在电缆的屏蔽纸上；将非被测相线芯短接并接地10未将“Ｌ”接电缆芯线扣2分未将“Ｅ”接电缆金属外皮扣2分；未将“Ｇ”引线缠绕在电缆屏蔽层上扣2分；未将非被测相线芯短接并接地扣4分按顺时针方向由慢到快摇动兆欧表手柄，然后以120r/min的转速均匀地摇动兆欧表手柄10未按顺时针方向由慢到快摇动兆欧表手柄扣5分转速未达到120r/min扣5分6 读数并得结论待表盘指针停稳后(1min），指针指示值就是被测电缆的绝缘电阻值 (不低于1000MΩ）9未等到指针停稳就读数扣4分读数错误扣3分单位错误扣2分与以前的测量值进行比较 6 未与以前测量值进行比较扣6分7 测量后放电测量后将电缆充分放电8 测量后未将电缆充分放电扣8分8 连接电缆头将电缆头按原来的相序重新连接7未连接不得分未按原来的相序连接扣5分9 拆除引线及安全措施拆下兆欧表的引线，拆除安全措施10未拆下兆欧表的引线扣4分未拆除安全措施扣4分10 清理现场清理现场未清理现场从总分中扣5分11 安全文明操作按国家或企业颁发有关安全规定执行操作每违反一项规定从总分中扣5分，严重违规停止操作12 考核时限在规定时间内完成到时停止操作考核考评结论100五：单股线与多股线的连接1、准备要求（1）材料准备序号名称规格数量备注1 绝缘胶带A级1卷2 多股铜芯线 6 mm2及以下1米3 单股铜芯线 6 mm2及以下1米（2）工用具准备序号名称规格数量备注1 电工刀1把2 钢丝钳1把3 尖嘴钳1把4 剥线钳1把2、操作考核规定及说明（1）操作程序说明：1）准备工作；2）剖削导线绝缘层；3）连接导线；4）恢复绝缘层；5）清理现场。
（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。
（3）考核方式说明：该项目为实际操作（过程型），考核过程按评分标准及操作过程进行评分。
（4）测量技能说明：本项目主要测量考生对直线连接多股导线的熟练程度。
3、考核时限（1）准备时间：1min（不计入考核时间）。
