计算机中的逻辑运算
计算机中的逻辑运算
肥东圣泉中学初中部 ● 信息组
计算机中的逻辑运算
计算机中的逻辑运算
一、“与”运算（∧） 二、“或”运算（∨） 三、“非”运算（－） 四、“异或”运算（ ） 五、相关例题
肥东圣泉中学初中部 ● 信息组
一、“与”运算（∧）
计算机中的逻辑运算
与
0
ห้องสมุดไป่ตู้
0
1
1
∧
0
1
0
1
结果
0
0
0
1
规律：只有两个当相与的值全是1时，结果才是1。
肥东圣泉中学初中部 ● 信息组
计算机中的逻辑运算
二、“或”运算（∨）
或
0
0
1
1
∨
0
1
0
1
结果
0
1
1
1
规律：只要两个相与的值中有一个是1时，结果就是1。
肥东圣泉中学初中部 ● 信息组
三、“非”运算（－）
非－
0
1
结果
1
0
规律：结果取反。
计算机中的逻辑运算
A、(A ∧ B) ∨ (C ∧ D) B、((A ∧ B) ∨ C) ∧ D C 、A ∧ ((B ∨ C )∨ D) D、(A ∧ (B ∨ C ))∨ D E、(A ∨ B) ∧ (C ∨ D)
肥东圣泉中学初中部 ● 信息组
计算机中的逻辑运算 肥东圣泉中学初中部 ● 信息组
计算机中的逻辑运算 肥东圣泉中学初中部 ● 信息组
肥东圣泉中学初中部 ● 信息组
计算机中的逻辑运算
四、“异或”运算
异或
0
0
1
1
0
1
0
1
结果
0
1
1
0
规律：只有两个当相与的值不相同时，结果才是1。 A B＝(A ∧ B) ∨ ( A ∧ B )
肥东圣泉中学初中部 ● 信息组
计算机中的逻辑运算
五、相关例题
例1：设A＝true，B＝false，C=false,D=true,以下逻辑表达 式值为真的有( )

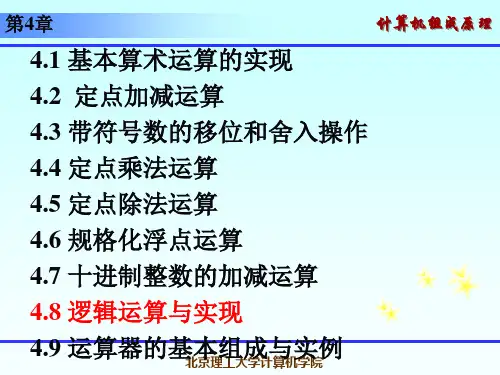

计算机组成原理课件 4.8 逻辑运算与实现
3.逻辑加
逻辑加就是将两个寄存器或主存单元 中的每一相应位的代码进行“或”操作。
4.按位异或
按位异或是计算机中一个特定的逻辑 操作，它对寄存器或主存单元中各位的代 码求模2和，又称模2加或半加，也叫异或。
北京理工大学计算机学院Fra bibliotek第4章
计算机组成原理
4.1 基本算术运算的实现
4.2 定点加减运算
4.3 带符号数的移位和舍入操作
4.4 定点乘法运算
4.5 定点除法运算
4.6 规格化浮点运算
4.7 十进制整数的加减运算
4.8 逻辑运算与实现
4.9 运算器的基本组成与实例 北京理工大学计算机学院
4.8 逻辑运算与实现
计算机组成原理
逻辑运算比算术运算要简单得多，这
是因为逻辑运算是按位进行的，位与位之 间没有进位/借位的关系。 1.逻辑非
逻辑非又称求反操作，它对某个寄存 器或主存单元中各位代码按位取反。
2.逻辑乘
逻辑乘就是将两个寄存器或主存单元 中的每一相应位的代码进行“与”操作。
北京理工大学计算机学院
4.8 逻辑运算与实现
计算机组成原理
计算机的运算方式有哪些解析算术逻辑单元(ALU)的功能
计算机的运算方式有哪些解析算术逻辑单元（ALU）的功能计算机是一种能够进行高速数据处理和运算的电子设备，而计算机的运算方式是通过算术逻辑单元（ALU）来实现的。
ALU是计算机的核心部件之一，负责进行各种运算操作。
本文将介绍计算机的运算方式以及ALU的功能。
一、计算机的运算方式1. 算术运算算术运算是计算机进行数值计算的基本方式，包括加法、减法、乘法、除法等运算。
计算机通过ALU执行这些运算，将操作数送入ALU，经过运算之后，得到结果并存储到相应的存储器中。
2. 逻辑运算逻辑运算是计算机进行判断和推理的基本方式，常见的逻辑运算有与、或、非、异或等操作。
计算机通过ALU执行这些运算，根据不同的逻辑条件，返回相应的逻辑值，用于控制计算机的运行逻辑。
3. 移位运算移位运算是计算机进行位操作的一种方式，包括逻辑左移、逻辑右移、算术左移、算术右移等操作。
计算机通过ALU执行这些运算，将操作数按指定的位数进行移动，从而实现对二进制数的位操作。
二、ALU的功能1. 算术运算功能ALU的算术运算功能包括加法、减法、乘法和除法等操作。
当计算机需要进行数值计算时，ALU会执行相应的算术运算操作，并将结果返回给计算机的其他部件。
通过ALU的算术运算功能，计算机能够实现各种复杂的数值计算任务。
2. 逻辑运算功能ALU的逻辑运算功能包括与、或、非、异或等逻辑操作。
当计算机需要进行逻辑判断和推理时，ALU会执行相应的逻辑运算操作，并返回逻辑运算的结果。
通过ALU的逻辑运算功能，计算机能够进行复杂的逻辑运算，实现不同的判断和控制逻辑。
3. 移位运算功能ALU的移位运算功能包括逻辑左移、逻辑右移、算术左移、算术右移等操作。
当计算机需要对二进制数进行位操作时，ALU会执行相应的移位运算操作，并将移位后的结果返回给计算机的其他部件。
通过ALU的移位运算功能，计算机能够实现对二进制数的位操作，进行位的插入、删除和移动等操作。
在实际的计算机中，ALU通常由一组逻辑门和寄存器组成，通过控制信号和电路设计，实现各种运算操作。
与或非逻辑符号运算规则
与或非逻辑符号运算规则摘要：一、引言二、与运算规则三、或运算规则四、非运算规则五、逻辑符号运算应用六、总结正文：【引言】在计算机科学和逻辑学中，与、或、非逻辑符号运算是一种基本的逻辑运算。
这些运算规则被广泛应用于各种计算和逻辑判断中，有助于简化复杂问题，提高解决问题的效率。
本文将详细介绍与、或、非逻辑符号运算规则及其应用。
【与运算规则】与运算（AND）是指当两个条件都成立时，结果才成立。
用符号表示为：A AND B，也可以写作A ∧ B。
在计算机中，与运算通常使用逻辑与门（AND gate）来实现。
例如，假设A 为“1”，B 为“0”，则A AND B 的结果为“0”。
【或运算规则】或运算（OR）是指当两个条件中有一个成立时，结果就成立。
用符号表示为：A OR B，也可以写作A ∨ B。
在计算机中，或运算通常使用逻辑或门（OR gate）来实现。
例如，假设A 为“1”，B 为“0”，则A OR B 的结果为“1”。
【非运算规则】非运算（NOT）是指对一个条件取反，即当条件成立时，取反后结果为不成立；当条件不成立时，取反后结果为成立。
用符号表示为：NOT A，也可以写作A。
在计算机中，非运算通常使用逻辑非门（NOT gate）来实现。
例如，假设A 为“1”，则NOT A 的结果为“0”。
【逻辑符号运算应用】与、或、非逻辑符号运算在实际问题中有很多应用，例如在计算机硬件中，逻辑门电路就是基于这些运算设计的。
此外，这些运算还可以用于实现复杂的逻辑判断，如布尔代数、卡诺图等。
【总结】总之，与、或、非逻辑符号运算规则是计算机科学和逻辑学中的基本概念，掌握这些规则有助于我们更好地理解和应用计算机技术。
计算机基础二进制数的逻辑运算
计算机基础二进制数的逻辑运算二进制数的逻辑运算分为四种，包括逻辑加法（“或”运算）、逻辑乘法（“与”运算）、逻辑否定（“非”运算）和逻辑“异或”运算。
（1）逻辑“或”运算又称为逻辑加，可用符号“＋”或“∨”来表示。
逻辑“或”运算的规则如下：0＋0＝0或0∨0＝00＋1＝1或0∨1＝11＋0＝1或1∨0＝11＋1＝1或1∨1＝1可见，两个相“或”的逻辑变量中，只要有一个为1，“或”运算的结果就为1。
仅当两个变量都为0时，或运算的结果才为0。
计算时，要特别注意和算术运算的加法加以区别。
（2）逻辑“与”运算又称为逻辑乘，常用符号“×”或“·”或“∧”表示。
“与”运算遵循如下运算规则：0×1＝0或0·1＝0或0∧1＝01×0＝0或1·0＝0或1∧0＝01×1＝1或1·1＝1或1∧1＝1可见，两个相“与”的逻辑变量中，只要有一个为0，“与”运算的结果就为0。
仅当两个变量都为1时，“与”运算的结果才为1。
（3）逻辑“非”运算又称为逻辑否定，实际上就是将原逻辑变量的状态求反，其运算规则如下：可见，在变量的上方加一横线表示“非”。
逻辑变量为0时，“非”运算的结果为1。
逻辑变量为1时，“非”运算的结果为0。
（4）逻辑“异或”运算“异或”运算，常用符号“”或“”来表示，其运算规则为：00＝0 或00＝001＝1 或01＝110＝1 或10＝111＝0 或11＝0可见：两个相“异或”的逻辑运算变量取值相同时，“异或”的结果为0。
取值相异时，“异或”的结果为1。
逻辑门运算的基本法则
逻辑门运算的基本法则在计算机科学中，逻辑门运算（Logical gate operations）是一类、潜藏在计算机基础中的语言或模型，它定义了把一切物理电路连接为计算机程序的基本原理。
逻辑门是用来实现逻辑运算的基本单元，它能控制信号的传播和流动，其可以组成共振器和逻辑电路。
一个健全的逻辑门运算体系，它能够提供对电路连接和操作的抽象，以及计算机程序编程的框架。
逻辑门运算的基本法则，可以用来定义计算机中的逻辑操作，以及描述怎样将机器指令转化为特定的动作。
它主要包括逻辑或反逻辑门、非门、逻辑与或非运算、以及NAND、NOR、XOR等逻辑运算。
首先，我们看看逻辑门运算的基本法则逻辑或反逻辑门，它是指有两个输入信号A和B，输出信号C，其中A和B可以处在高或低电平，而C就是根据A和B的电平状态而定。
“或”门，一般称为“OR”门，它可以定义两个输入信号处理方式。
如果A、B和C输入均处于高电平，那么输出就是C；如果A或B只有一个处于高电平，那么输出就是C；如果A和B都处于低电平，那么输出就是C。
而反“或”门，一般称为“NAND”门，它的操作方式和“或”门相反，当A、B 和C输入均处于高电平时，输出为低电平；而当A或B只有一个处于高电平时，输出就是C；当A和B都处于低电平时，输出就是C。
此外，在这一基本法则中，还有一种叫做非门（NOT）的操作，它只有一个输入信号A，输出信号B，它可以把输入信号A反转过来，当A处于高电平时，输出信号根据A的状态变为低电平；当A处于低电平时，输出信号根据A的状态变为高电平。
它的功能是把一个输入信号反转成另一个输出信号，有时也称为取反门。
此外，在基本法则之中，还有两种逻辑运算：逻辑与或非运算。
逻辑与（AND）运算，它把两个输入信号A和B进行逻辑运算，即A 与B是表达式的乘积，当A和B均为高电平时，输出C；当A或B有一个不是高电平时，输出C。
逻辑或（OR）运算，它把两个输入信号A和B进行逻辑运算，即A或B是表达式的和，当A和B均为高电平时，输出C；当A和B中只有一个高电平时，输出C，而当A和B都为低电平时，输出C。
逻辑加的运算规则
逻辑加的运算规则引言概述逻辑运算是计算机科学中的基本操作之一，而逻辑加作为其中的一种运算，具有一定的规则和特性。
本文将深入探讨逻辑加的运算规则，解释逻辑加在计算机领域中的应用以及其在逻辑电路设计中的重要性。
1.1 逻辑运算的基础在计算机科学中，逻辑运算是指对逻辑值进行的各种操作，这些值通常是布尔类型的，即真（True）或假（False）。
逻辑加是其中一种运算，它常被用于组合多个逻辑条件，产生新的逻辑结果。
1.2 逻辑加的背后原理逻辑加的基础是布尔代数，通过逻辑门实现。
逻辑门接收两个输入，执行逻辑加运算，并输出一个结果。
在这个过程中，逻辑加遵循一系列规则和法则。
1.3 逻辑加在计算机科学中的应用逻辑加广泛应用于计算机科学领域，包括编程、算法设计和逻辑电路的构建。
深刻理解逻辑加的运算规则对于正确编写程序和设计高效的电路至关重要。
正文内容2.1 逻辑加的运算规则逻辑加的运算规则包括：1. 2.1.1 逻辑加的交换律逻辑加遵循交换律，即A + B = B + A。
这意味着逻辑加运算的顺序不影响结果。
2. 2.1.2 结合律逻辑加也遵循结合律，即(A + B) + C = A + (B + C)。
这表明在逻辑加运算中，括号的位置不会改变最终的逻辑结果。
3. 2.1.3 吸收律逻辑加满足吸收律，即A + (A B) = A。
这表示如果一个变量与另一个变量的逻辑乘积进行逻辑加运算，结果仍然是该变量本身。
4. 2.1.4 分配律逻辑加满足分配律，即A (B + C) = (A B) + (A C)。
这表明逻辑加对逻辑乘法具有分配性。
2.2 逻辑加在编程中的应用逻辑加在编程中广泛用于条件判断和逻辑组合。
通过合理运用逻辑加的运算规则，程序员能够构建清晰、高效的逻辑结构，实现各种复杂的逻辑判断。
1. 2.2.1 逻辑加的条件组合在编程中，经常需要同时满足多个条件才执行特定操作。
逻辑加的运算规则使得条件的组合变得灵活而简单。
计算机组成原理---逻辑运算
1.4.4 逻辑图
把相应的逻辑关系用逻辑符号和连线表示 出来，就构成了逻辑图。 A B C D F=AB+CD &
& 1
F
（33）
1.4.5 逻辑函数四种表示方式的相互转换
一、逻辑电路图逻辑代数式
A A
1 &
AB
B B
1
≥1
Y=A B+AB
&
AB
（34）
二、真值表卡诺图 真值表
A 0 0 1 B 0 1 0 Y 1 1 1
注意 括号
F1 A B C D 0
F1 (A B) (C D) 1
注意括号
F1 AC BC AD BD
与或式
（26）
§1.4 逻辑函数的表示法
真值表：将逻辑函数输入变量取值的不同组合 与所对应的输出变量值用列表的方式 一一对应列出的表格。
在逻辑代数中，逻辑函数的变量只能取两个 值（二值变量），即0和1，中间值没有意义。 0和1表示两个对立的逻辑状态，不是数值0和1
（18）
1.3.1 逻辑代数的基本运算规则
加运算规则:
0+0=0 ，0+1=1 ，1+0=1，1+1=1
A 0 A , A 1 1, A A A, A A 1
故此逻辑代数式并非是最简单的形式，需要化简
（36）
§1.5 逻辑函数的化简
逻辑函数化简的意义：逻辑表达式越简单，实 现它的电路越简单，电路工作越稳定可靠。 乘积项的项数最少。 每个乘积项中变量个数最少。
最简与或式
利用逻辑代数的基本公式
逻辑函数的公式化简法就是运用逻辑代数的基本公式、 定理和规则来化简逻辑函数。
算术逻辑运算单元
算术逻辑运算单元算术逻辑运算单元（Arithmetic Logic Unit，简称ALU）是计算机中的一个重要组成部分，主要负责执行算术和逻辑运算。
在计算机内部，所有的数据和指令都需要经过ALU进行处理。
它是计算机的核心之一，影响着计算机的性能和功能。
ALU的主要功能是执行算术运算和逻辑运算。
算术运算包括加法、减法、乘法和除法等基本运算，逻辑运算包括与、或、非等逻辑操作。
它利用位操作和位运算实现对数据的处理。
在ALU中，数据被表示为二进制数，通过二进制数的位运算进行处理。
正如我们所知，计算机中的数据是以二进制形式表示的，ALU对这些二进制数据进行运算，然后将结果返回到主存储器中。
ALU内部有多个逻辑电路和寄存器。
逻辑电路包括加法器、乘法器、比较电路等，它们相互连接并按照一定的规则进行数据处理。
寄存器用于暂时存储计算过程中的数据，以便后续的运算。
ALU的结构一般分为输入端口、输出端口、控制电路和运算单元。
输入端口用于接收来自主存储器的数据，输出端口用于将结果返回到主存储器。
控制电路根据指令和操作符的要求，对运算单元进行控制，以执行相应的操作。
ALU的设计与硬件电路密切相关，需要充分考虑时序、电平接口、供电电压等因素。
ALU一般采用并行处理的方式，即同时对多个位进行处理，提高处理速度和效率。
在实际应用中，ALU被广泛用于计算机的运算单元中，如中央处理器（CPU）等。
CPU是计算机的核心，它负责控制和处理计算机的运算任务。
ALU作为CPU中的一个关键组件，承担着执行指令和运算任务的重要责任。
ALU不仅仅是执行简单的算术和逻辑运算，它还可以执行复杂的数学运算、逻辑判断和位操作等。
通过与其他部件的配合，ALU可以实现更加复杂和高级的功能，如浮点运算、向量计算、图形处理等。
ALU的性能对整个计算机的性能有着重要影响。
一个高效的ALU能够提高计算机的处理速度和运算能力，使计算机能够更好地适应各种应用需求。
总之，算术逻辑运算单元（ALU）是计算机中不可或缺的组成部分，它负责执行算术和逻辑运算。
逻辑运算
1.6 逻辑运算逻辑运算在我们今后的编程中会经常使用到的。
本节必须掌握的知识点:掌握逻辑运算计算机中所有的数据都是使用二进制保存，但是这些复杂的电路又是如何做运算的呢？1.6.1【逻辑运算】逻辑运算是CPU运算的本质，不管是计算机能处理多么复杂的事情，它最终还是通过电路的开关来实现的。
逻辑是指对某个事物的推理，“真”和“假”是两个对立的逻辑状态，逻辑运算是指用数学符号来表示逻辑状态，以便于用数学方法研究逻辑问题。
我们通常将电路通电状态表示为“真”，用数字“1”表示，不通电表示为“假”，用数字“0”表示。
“或”、“与”、“非”是三种基本逻辑运算，计算机逻辑运算也包含“异或”、“位”。
1、或运算或运算：汇编中用“OR”表示，C语言中用“|”来表示，可以理解为“或者”，即只要有一个条件满足就为“真”，用电路来描述：只要有一条电路通电这条总电路就能通电，原理如图1-6-1：图1-6-1：OR运算等效电路这是一个并联电路图，不管是A为闭合状态、还是B为闭合状态，还是AB都处于闭合状态，电灯泡都能亮。
我们把电路图用符号0和1来表示，或运算表示只要有一个为1，结果就为1。
我们来看一个宽度为8的或运算：1 0 1 1 0 1 0 0or 1 0 0 1 1 1 1 01 0 1 1 1 1 1 0总结:或（or）运算“有1为1”。
2、与运算与运算：汇编中用“and”表示，C语言中用“&”来表示，它表示两个条件都成立才能为真，即两个都为1结果为1，其他为0，电路实现原理如图1-6-2：图1-6-2：AND运算等效电路这是一个串联电路图，A和B都为闭合状态，灯泡才能亮。
如果有一个开关没有闭合，灯泡是不能亮的。
即两个都为1，结果为1，只要有一个为0 ，结果为0。
我们来看一下下面的运算：1 0 1 1 0 1 0 0and 1 0 0 1 1 1 1 01 0 0 1 0 1 0 0总结：与（and）运算的法则：“有0为0”。
计算机运算原理
计算机运算原理.
计算机运算原理是指计算机进行各种数学运算和逻辑运算的基本原理和方法。
计算机运算是指通过算法将输入的数据进行处理和转换，得到输出结果的过程。
计算机运算原理主要包括以下几个方面：
1. 二进制运算：计算机中的所有数据都是以二进制形式表示的。
二进制运算包括加法、减法、乘法和除法等基本运算。
计算机通过逻辑门电路来实现二进制运算。
2. 逻辑运算：逻辑运算是计算机进行判断和决策的基础。
逻辑运算包括与、或、非、异或等逻辑运算符。
计算机通过逻辑门电路来实现逻辑运算。
3. 算术逻辑单元(ALU)：ALU是一种计算机芯片，用于执行计算机中的算术运算和逻辑运算。
ALU包含加法器、减法器、
乘法器、除法器以及逻辑运算电路，通过控制信号来控制运算的类型和结果的输出。
4. 浮点运算：浮点运算是用于处理小数的运算方式。
计算机中的浮点数采用科学计数法表示，通过浮点运算单元(FPU)来执
行浮点运算。
FPU包括浮点加法器、浮点减法器、浮点乘法
器和浮点除法器。
5. 地址运算：地址运算是指计算机对存储器中的地址进行运算。
地址运算包括地址增加、地址减少、地址移动和地址转换等操
作，用于实现计算机的存储器管理和数据访问。
6. 控制单元：控制单元是计算机的主要部分之一，用于控制计算机的运算和数据流。
控制单元通过指令寄存器、程序计数器和时钟信号等控制信号来控制计算机的运算过程。
通过以上原理和方法，计算机能够实现各种复杂的运算和计算任务。
计算机的高效运算能力是现代科技和工业发展的重要基础之一。
