电磁脉冲阀的工作原理和组成结构
脉冲阀原理
脉冲阀原理脉冲阀是一种常见的控制元件，它通过控制流体的流动来实现对系统的控制。
脉冲阀原理是指脉冲阀工作的基本原理和机制，了解脉冲阀原理对于正确使用和维护脉冲阀至关重要。
本文将从脉冲阀的工作原理、结构特点以及应用范围等方面进行介绍。
脉冲阀的工作原理是基于流体力学原理的。
当脉冲阀关闭时，阀门密封，流体无法通过；当脉冲阀打开时，阀门打开，流体可以通过。
脉冲阀通过控制阀门的开启和关闭来控制流体的流动，从而实现对系统的控制。
脉冲阀的开启和关闭是通过电磁铁控制的，当电磁铁通电时，产生磁场使阀门打开；当电磁铁断电时，磁场消失使阀门关闭。
这种通过电磁铁控制阀门的开启和关闭的方式，使得脉冲阀具有了快速响应、精确控制的特点。
脉冲阀的结构特点主要包括阀体、阀门、电磁铁等部件。
阀体是脉冲阀的外壳，用于固定阀门和电磁铁等部件；阀门是脉冲阀的关键部件，通过阀门的开启和关闭来控制流体的流动；电磁铁是用来控制阀门的开启和关闭的，当电磁铁通电时，产生磁场使阀门打开；当电磁铁断电时，磁场消失使阀门关闭。
脉冲阀的结构简单、可靠，易于维护和维修。
脉冲阀的应用范围广泛，主要应用于空气、水、油等流体的控制。
在工业自动化控制系统中，脉冲阀常用于气动控制系统、液压控制系统等。
在家用电器中，脉冲阀常用于洗衣机、洗碗机等设备中。
脉冲阀的应用领域不断扩大，随着科学技术的不断进步，脉冲阀将会有更广阔的应用前景。
总之，脉冲阀原理是基于流体力学原理的，通过控制阀门的开启和关闭来控制流体的流动，从而实现对系统的控制。
脉冲阀具有快速响应、精确控制的特点，结构简单、可靠，应用范围广泛。
了解脉冲阀原理对于正确使用和维护脉冲阀至关重要，也有助于我们更好地理解脉冲阀在工业自动化控制系统和家用电器中的应用。
希望本文对您有所帮助。
电磁阀的结构与工作原理
电磁阀的结构与工作原理电磁阀是一种常用的工业自动控制元件，常用于控制液体、气体或其他流体的流量，具有结构简单、可靠性高等优点。
本文将重点介绍电磁阀的结构和工作原理。
一、电磁阀的结构电磁阀主要由电磁线圈、铁芯、阀体和阀盖等部件组成。
1. 电磁线圈：电磁线圈是电磁阀的核心部件，由绕组和铁芯构成。
当通电时，绕组会产生磁场，从而激活铁芯。
2. 铁芯：铁芯位于电磁线圈内部，一般由软磁材料制成。
当电磁线圈通电时，铁芯会受到磁力吸引和释放，在吸合和分离状态间来回移动。
3. 阀体和阀盖：阀体和阀盖是电磁阀的外壳，起到固定电磁线圈和铁芯的作用。
同时，阀体和阀盖之间形成一个密封腔，用于控制流体的进出。
二、电磁阀的工作原理电磁阀通过控制电磁线圈的通断，来实现阀门的开启和关闭，从而控制流体的流动。
1. 工作原理1：2位2通电磁阀2位2通电磁阀是最简单的一种电磁阀类型，常用于控制二进二出的流体流动。
其工作原理如下：当电磁线圈通电时，绕组产生磁场，吸引铁芯向下运动，使阀体打开通路。
此时，流体从一个进口进入阀体，通过阀门开启的通道，最终流出另一个出口。
当电磁线圈断电时，磁场消失，铁芯由于弹簧力的作用向上运动，阀体闭合，切断流体的通路。
此时，流体无法再从进口流入或从出口流出。
2. 工作原理2：3位4通电磁阀3位4通电磁阀是常用于控制流体流向的电磁阀类型。
其工作原理如下：当电磁线圈通电时，绕组产生磁场，迫使铁芯移动到对应的位置，改变阀体的通路。
此时，流体从一个进口进入阀体，通过不同的开放通道，最终流出不同的出口。
当电磁线圈断电时，铁芯由于弹簧力的作用回复原位，恢复阀体的初始通路。
此时，流体无法再从原进口流入或从原出口流出。
三、电磁阀的应用领域电磁阀广泛应用于各个行业，包括液压、气动、石油、化工、冶金、医疗等领域。
常见的应用场景有以下几种：1. 流量控制：通过控制电磁阀的开启和关闭，可以调节流体的流量大小。
2. 方向控制：使用3位4通电磁阀可以实现流体的正反转或由一个通道流向另一个通道。
电磁脉冲阀膜片的工作原理与优劣影响
电磁脉冲阀膜片的工作原理与优劣影响泊头市腾讯除尘配件厂整理脉冲阀膜片工作原理：膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气后，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲控制仪的电信号使脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速失压。
膜片后移，压缩空气通过阀输出口喷吹。
脉冲处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。
脉冲阀膜片安装方法：脉冲阀输入端（IN）与储气筒金属管相连接，其输出端与除尘箱喷吹管连接，连接螺纹间均填以四氟乙烯生料带紧固密封。
脉冲阀膜片技术要求：由于脉冲阀膜片是一种需要时常进行开启和关闭动作来控制空气流通的柔性机构，及要求有好的柔韧性，还要求有尽可能高的密封性，因此脉冲阀膜片的材料就直接关系到脉冲阀膜片的使用寿命和使用效果，换言之，脉冲阀膜片的好坏就直接影响脉冲袋式除尘器清灰系统的工作稳定性，也直接关系到除尘设备的使用成本，一般的脉冲阀膜片都有使用寿命或者动作次数的承诺，使用优质的脉冲阀膜片可以直接降低除尘设备的使用成本。
脉冲阀膜片的作用：电磁脉冲阀就是控制油路中油压的大小。
一般安装在主油路或减振器背压油路中，以减少换档和锁止解锁时的油压冲击，使设备运行保持平稳状态。
在我公司以往电磁阀膜片生产经验基础上，吸收总结国内外同类产品材料及生产工艺优势，全新开发出了改进型膜片,脉冲电磁阀膜片，该脉冲电磁阀膜片选用最适合生产脉冲阀膜片的优质胶板生产，具有极强的耐油耐酸耐高温，耐碱等特性，可轻松保证与其它控制组件的完全同步执行操作，控制脉冲压缩空气的喷吹。
即使在极为恶劣的工作环境下，也能保证其正常工作和长时间的使用寿命。
选择低阻力电磁阀膜片：电磁阀膜片的内部结构需要保证喷吹气量大，膜片行程长，壳体内结构根据流体力学设计使阀门阻力小。
脉冲电磁阀工作原理及应用
脉冲电磁阀工作原理及应用脉冲电磁阀工作原理及应用用最简单明了的说法脉冲电磁阀的原理就像是那种会自动节水的水龙头,你按一下,水就出来,过一会,水流会自动关闭的, 脉冲电磁阀就是你接通一下,阀就打开,打开的时间你可以自己调节的,然后时间一到,就自行关闭了。
用plc控制其脉冲的间隔应根据额定气体压力恢复时间来确定。
脉冲电磁阀工作原理：通过导线将电磁阀体内线圈输入正向脉冲信号，线圈产生的工作磁通，使动芯吸合，打开阀门。
当停止正向脉冲信号输入时，动芯释放，动芯在弹簧力的作用下回复到初始状态，关闭阀门。
脉冲电磁阀的是利用电器的脉冲转化为机械的脉动使得脉动气体的强大能量变成动量在短时间内释放产生巨大冲力。
另外有自保持型的，停止输入正向脉冲或断电后也能保持，需要输入负向脉冲信号才能位。
用途：一般安装在主油路或减振器背压油路中，在变速器自动升档及降档的瞬间或在锁止离合器锁止及解除锁止动作开始时使油压下降，以减少换档和锁止解锁冲击，使车辆运行更加平衡。
脉冲电磁阀其作用是控制油路中油压的大小。
所谓的电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
注解：上面说得是电磁阀的普通原理，实际上，根据流过介质的温度，压力等情况，比如管道有压力和自流状态无压力，电磁阀的工作原理是不同的。
比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来。
而有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。
这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。
电磁脉冲阀的原理结构分类
电磁脉冲阀的原理结构分类电磁阀从原理上分为三大类:1)直动式电磁阀:原理:YMF-62电磁脉冲阀通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭.特点:在真空,负压,零压时能正常工作,但通径一般不超过25mm.2) 电磁脉冲阀分布直动式电磁阀:原理:,它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开.当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭.特点:,在零压差或真空,高压时亦能可动作,但功率较大,要求必须水平安装.3) 电磁脉冲阀先导式电磁阀:原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门.特点:,流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件.2.电磁脉冲阀从阀结构和材料上的不同与原理上的区别,分为六个分支小类:直动膜片结构,分步重片结构,先导膜式结构,直动活塞结构,分步直动活塞结构,先导活塞结构.电磁脉冲阀的流量有怎么样的特性电磁脉冲阀的流量特性是指电磁脉冲阀进出口两端的压力降与通过该元件的流量之间的关系。
表述电磁脉冲阀流量特性的方法有以下几种：1流量系数Cd：元件的最小界面位置不易确定，故难以准确测定相关参数。
2额定流量下的压力降：此指标也只反映不可压缩流态下的流量特性。
1.3 流量——压力降特性曲线：使用于不可压缩流态下的元件。
3电磁脉冲阀不可压缩流态下的有效截面积S值：适用于压降小于2%时的元件。
4壅塞流态下的有效截面积S值：适用于可压缩流态下的元件。
脉冲阀原理
脉冲阀原理

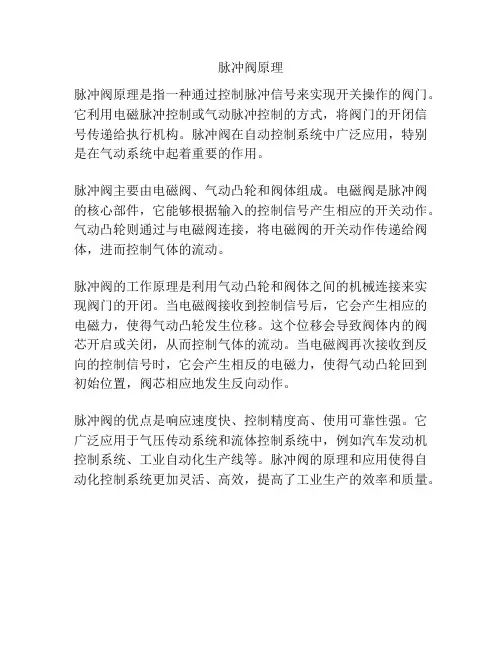

脉冲阀原理是指一种通过控制脉冲信号来实现开关操作的阀门。
它利用电磁脉冲控制或气动脉冲控制的方式，将阀门的开闭信号传递给执行机构。
脉冲阀在自动控制系统中广泛应用，特别是在气动系统中起着重要的作用。
脉冲阀主要由电磁阀、气动凸轮和阀体组成。
电磁阀是脉冲阀的核心部件，它能够根据输入的控制信号产生相应的开关动作。
气动凸轮则通过与电磁阀连接，将电磁阀的开关动作传递给阀体，进而控制气体的流动。
脉冲阀的工作原理是利用气动凸轮和阀体之间的机械连接来实现阀门的开闭。
当电磁阀接收到控制信号后，它会产生相应的电磁力，使得气动凸轮发生位移。
这个位移会导致阀体内的阀芯开启或关闭，从而控制气体的流动。
当电磁阀再次接收到反向的控制信号时，它会产生相反的电磁力，使得气动凸轮回到初始位置，阀芯相应地发生反向动作。
脉冲阀的优点是响应速度快、控制精度高、使用可靠性强。
它广泛应用于气压传动系统和流体控制系统中，例如汽车发动机控制系统、工业自动化生产线等。
脉冲阀的原理和应用使得自动化控制系统更加灵活、高效，提高了工业生产的效率和质量。
直角式电磁脉冲阀的结构和工作原理
结构特点：
DCF—Z型直角式电磁脉冲阀（又称直角式电磁阀，直角式脉冲阀，直角式阀），进出气口连接孔为寸制管螺纹结构。
改进后的DCF—Z型直角式电磁脉冲阀，增加了脉冲阀排气室容积；改进了直角式电磁脉冲阀的导磁材料；改进了膜片和压力弹簧的结构及材质，使直角式电磁脉冲阀的排气量增加，提高了电磁阀的磁感应强度和灵敏度，提高了电磁脉冲阀工作的可靠性和工作的稳定性，延长了电磁脉冲阀的使用寿命。
工作原理：
直角式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。
电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。
直角式电磁脉冲阀电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。
膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。
技术标准：
工作压力：0.4~0.6MPa
工作介质：清洁空气
电压：DC24V、（AC220V/50HZ）
使用环境：
①温度：-25℃~85℃
②空气的相对湿度不超过85%
膜片寿命：100万次。
DMF-ZM 电 磁 脉 冲 阀
目录
一、 概述 ………………………………………………………..2 二、 构造和特点…………………………………………………2 三、 型号含义……………………………………………………3 四、 技术指标……………………………………………………3 五、 工作原理……………………………………………………4 六、 外形尺寸……………………………………………………5 七、 安装方法……………………………………………………5
电磁脉冲阀
29 140(或 由 客户 自 定)
44
46 40
40
穿壁联接器
44
?54(安装孔）
70
气包
喷吹管 2-6
图9 DMF-ZM-25型 电磁脉 冲阀与 穿壁 联接器(FAP-A-2)安装图
7
电磁脉冲阀
28 160(或由客户自定)
52
58 50
45
穿壁联接器
50
?72(安装孔）
80
气包
喷吹管 2-6
40~400ms 60S 以上
3
五、工作原理
电磁脉冲阀的气腔由膜片分成前、后两个气室，当气腔内充气时，压缩空气经节流孔进 入后气室，后气室的压力将膜片封堵阀的输出端，使电磁脉冲阀关闭。
脉冲喷吹控制仪的电信号驱动电磁先导头的动铁芯移动，从而打开后气室放气孔，后气 室快速失压使膜片后移，压缩空气通过阀的输出端喷射，使电磁脉冲阀开启。
4．安装时可采用塑料管、电线管或桥架等，穿以 0.3mm2~0.5mm2 的铜导线，使阀与控制 仪之间保持可靠的电气连接。
5．分气箱（气包）由用户自定，分气箱的容量和分气箱进气管应保证提供清灰喷吹时稳 定的气源。分气箱应有可靠的措施来支撑和固定。
