视频标准信号
CVBS 信号：525/60标准
场频：60HZ ；场时：16.68ms ；
场同步：预均衡脉冲序列持续时间：3H ；垂直同步消隐间隔：3H ；后均衡脉冲间隔：3H
场消隐同步持续时间20H ，20*64us=1.28ms
场同步期和均衡期没有色载波信号，没有图像信号；消隐期有色载波信号，没有图像信号。
预均衡脉冲序列持续时间：3H
垂直同步消隐间隔：3H
后均衡脉冲间隔：3H
场消隐：12行
场消隐：12行
行频：15.734KHZ；行时：63.556us；隔行信号
VGA信号：
场频：59.8HZ；场时间：16.68ms；
场同步期间没有数据信号，同步信号有专门同步信号线。
消隐行比较多。
行频：31.546HZ；行时：31.7us；逐行信号
✧COMPONENT SIGNAL
⏹Y信号
场频：59.7HZ；场时：16.8ms；
场同步期，均衡期同CVBS信号，包括：两行后消隐期，预均衡期，同步器，后均衡
期和十二行后消隐期
行频：15.7KHZ；行时：64us; 没有色载波
色度信号
场频：59.7HZ；场时：16.8ms
色度同步信号期间全为低电平，没有均衡期，消隐期与亮度信号不一样。
行频：15.7KHZ；行时：64us。
隔行信号
✧S端子信号
⏹Y信号
场频：60HZ；场时：16.8ms；
场同步期，均衡器和消隐期与CVBS和YUV的Y场同步期相同
行频：15.7KHZ；行时：64us；隔行信号
色度信号
场频60HZ
行频：15.7KHZ
每个波峰之间是3.57MHZ，每个毛刺之间是64MHZ。
视频信号标准
概括说，就是探讨一下什么是4:4:4在数字技术中，有两个最为重要的标准：其一是数字信号的扫描和处理标准；其二是数字信号的接口标准。
数字信号的扫描和处理涉及到两个重要概念：压缩比和采样比。
采样比是指由模拟信号向数字信号转化的过程中，对于信号中的亮度和色度部分的采样比例。
摄像机高性能的实现是依靠它内部的数字分量信号系统来完成的。
每个色彩分量分别形成分离的比特数据流。
为了将这些分量信号数字化，国际通信组织（ITU）制订了一个新的世界标准，叫做BT.601-4。
它提供了每个采样数据的比特数选择和彩色格式选择，但要求所有的扫描系统都使用相同的采样率。
解释一下：数字“4”表示采样率为基准频率13.5MHz；数字“2”表示采样率为基准频率的一半；数字“1”表示采样率为基准频率的1/4；数字“0”表示该分量实行的是间隔采样。
较低的采样率比用于减少色彩分量的带宽，所以，4:4:4意味着所有的分量均采用相同的采样频率13.5MHz，即没有压缩的、最高质量的亮度和色度。
上述都是针对数字分量信号的，即YCrCb或者YUV信号。
图解一下：扫描线1像素1 像素2 像素3 像素4………像素n扫描线2扫描线n 4:2:2格式采样原理在上图格式中，每条扫描线的每个像素均采亮度信号（Y），而色度信号（Cr和Cb）则是每隔一个像素采一次。
话说到这里，我们得认识一下一个概念：分量视频信号和复合视频信号。
（这是DVD的，借用啦）摄像机备有三个分别用来处理三原色信号的信号通道。
将三原色信号从摄像机中输出的最简单方式是分别用三根电缆线将它们输入显示器的RGB输入口。
这被称为分量信号系统。
三根电缆直接传输R、G、B信号的摄像机比较少见，据说汤姆逊公司生产的一款名为Viper FilmStream 的摄像机是这样传输信号的。
大多数摄像机的分量信号通常采用亮度信号（Y）和色度信号（Cr和Cb）的分离实现分量传输的。
比如YCrCb或者YUV格式。
用这种方法计算红绿蓝信号实现分量传输的主要用户是索尼Betacam摄录系统。
各种视频信格式及端子介绍
各种视频信格式及端子介绍视频信格式和端子是用于传输视频信号的技术和接口。
视频信号是用于显示图像和动画的电信号。
以下是一些常见的视频信格式和端子的介绍。
1. VGA（Video Graphics Array）：VGA是一种模拟视频信号格式，最初用于连接计算机显示器和图形卡。
它使用15个针脚的D-Sub连接器。
VGA信号分辨率通常为640x480，但它可以支持更高的分辨率。
VGA信号容易受到干扰，适用于较短距离的信号传输。
2. DVI（Digital Visual Interface）：DVI是一种数字和模拟视频信号格式，用于连接计算机和显示器。
它有多个变种，包括DVI-I（集成数字和模拟信号）、DVI-D（仅数字信号）和DVI-A（仅模拟信号）。
DVI使用数字信号传输，因此更不容易受到干扰和损失。
它是近年来计算机和显示器之间最常见的连接接口之一HDMI是一种数字视频和音频接口标准，用于连接高清电视、电脑显示器和其他多媒体设备。
它可以传输高清视频和多声道音频信号。
HDMI通过单个电缆传输视频和音频信号，很受欢迎。
HDMI也有多个版本，包括HDMI1.4、HDMI2.0和HDMI2.1，每个版本都提供不同的功能和带宽。
4. DisplayPort：DisplayPort也是一种数字视频和音频接口，类似于HDMI。
它是由VESA（视频电子标准协会）开发的标准，并在电脑显示器和显卡之间使用。
DisplayPort和HDMI类似，但支持更高的分辨率和带宽。
DisplayPort还可以适配其他类型的接口，如VGA、DVI和HDMI。
5. Thunderbolt：Thunderbolt是由Intel和Apple共同开发的接口技术，用于连接电脑和外部设备，包括显示器、硬盘驱动器和音频接口。
Thunderbolt接口使用的是DisplayPort技术，因此可以传输视频和音频信号。
同时，Thunderbolt还具有高速数据传输的能力，可以通过同一个接口传输多种类型的信号。
中国电视制式标准

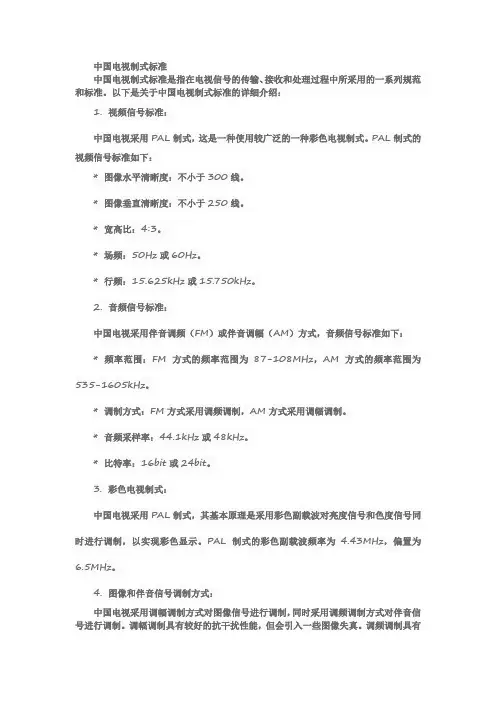

中国电视制式标准中国电视制式标准是指在电视信号的传输、接收和处理过程中所采用的一系列规范和标准。
以下是关于中国电视制式标准的详细介绍：1. 视频信号标准：中国电视采用PAL制式，这是一种使用较广泛的一种彩色电视制式。
PAL制式的视频信号标准如下：* 图像水平清晰度：不小于300线。
* 图像垂直清晰度：不小于250线。
* 宽高比：4:3。
* 场频：50Hz或60Hz。
* 行频：15.625kHz或15.750kHz。
2. 音频信号标准：中国电视采用伴音调频（FM）或伴音调幅（AM）方式，音频信号标准如下：* 频率范围：FM方式的频率范围为87-108MHz，AM方式的频率范围为535-1605kHz。
* 调制方式：FM方式采用调频调制，AM方式采用调幅调制。
* 音频采样率：44.1kHz或48kHz。
* 比特率：16bit或24bit。
3. 彩色电视制式：中国电视采用PAL制式，其基本原理是采用彩色副载波对亮度信号和色度信号同时进行调制，以实现彩色显示。
PAL制式的彩色副载波频率为 4.43MHz，偏置为6.5MHz。
4. 图像和伴音信号调制方式：中国电视采用调幅调制方式对图像信号进行调制，同时采用调频调制方式对伴音信号进行调制。
调幅调制具有较好的抗干扰性能，但会引入一些图像失真。
调频调制具有较好的音频质量，但抗干扰性能稍差。
5. 图像分辨率和扫描行数：中国电视的图像分辨率为720×576像素，扫描行数为625行。
这些参数与PAL 制式标准一致。
6. 色彩空间：中国电视采用RGB色彩空间，这是一种常用的色彩空间之一。
RGB色彩空间通过红、绿、蓝三种基本颜色的组合来生成各种颜色，具有较高的颜色表现能力。
7. 视频压缩格式：中国电视采用MPEG-2视频压缩格式，这是一种广泛使用的视频压缩格式之一。
MPEG-2具有较好的压缩性能和图像质量，适用于各种电视节目的制作和传输。
8. 音频压缩格式：中国电视采用MPEG-1音频压缩格式，这是一种常用的音频压缩格式之一。
视频信号指标与测试方法
1．视频信号幅度：标准的视频信号幅度是1Vp-p，由两个测试指标组成：1) 白条幅度（视频电平）：700mV2) 同步脉冲幅度：300mV图1 视频信号幅度对视频的影响：l 同步幅度：超出指标值会引起图像扭曲，甚至图像显示无法观看l 白条幅度：超出指标值会造成图像过亮或过暗2．亮度非线性从消隐电平（黑电平）到白电平之间变化的线性度。
5级幅度的阶梯信号（每级140mV）通过被测通道后，计算相应各阶梯幅度值之间的最大差值.图2 亮度非线性计算亮度非线性对视频的影响：l 图象失去灰度，层次减少。
l 分辨率降低，产生色饱和度失真（由于色度信号是叠加在亮度信号上）。
3．K系数把各种波形失真按人眼视觉特性给予不同评价的基础上来度量图象损伤，这里的失真是短时间波形失真。
一般用“2T正弦平方波失真”( K-2T)作为测试指标。
图3 2T脉冲图4 K-2T计算K系数对视频的影响：导致图像出现多轮廓、造成重影，使清晰度下降。
4．微分增益（DG）：由图像亮度信号幅度变化引起的色度信号幅度失真。
5级带色度调制的阶梯信号通过被测通道后，计算各阶梯上的色度幅度值之间的最大差值。
图5 DG测试信号调制的五阶梯图6 微分增益（DG）计算微分增益（DG）对视频的影响l 不同亮度背景下的色饱和度失真，影响彩色效果。
比如：穿鲜红衣服从暗处走向亮处，鲜红衣服会变浓或变淡。
5．微分相位（DP）：由图像亮度信号幅度变化引起的色度信号相位失真。
5级带色度调制的阶梯信号通过被测通道后，计算各阶梯上的色度副载波的相位角和消隐电平上副载波信号的相位角之差，超前为正。
DP的测试信号与DG相同。
微分相位（DP）对视频的影响在不同亮度背景下，色调产生失真，影响彩色效果。
例如：鲜红衣服从暗处走到明处，鲜红衣服就偏黄或偏紫。
6．色度/亮度增益差把一个具有规定的亮度和色度分量幅度的测试信号通过被测通道，输出端信号中亮度分量和色度分量幅度比的改变称色度/亮度增益差。
电视视频信号波形、标准及说明
电视视频信号波形、标准及说明.分类：视频开发其他基础知识2011-01-22 11:57 1156人阅读评论(2) 收藏举报——本文主要以ET521-F1产生信号和用ET 521A测量波形一．彩色全电视信号(复合视频信号CVBS)简述1．视频信号视频信号包括图像信号（正程）和消隐信号（逆程）。
我国的彩色电视视频信号采用PAL制式。
视频信号是以扫描方式传送的，信号扫描每秒25帧（完整的一幅图像），每帧625行，分为奇数行和偶数行两场的隔行扫描——即每秒50场，每场312.5行。
图像信号在扫描的正程，扫描方向是由左至右、由上至下。
奇数行的场的首行在屏幕的左上端起始，末行在屏幕下方中间结束；偶数行的场的首行在屏幕上方中间开始，末行在屏幕的右下端结束；两场的扫描行穿插组成完整的一帧图像。
就是说相邻两场信号的起始、结束的相位是不一样的。
场扫描频率为50Hz，周期为1/50 s=20ms；行扫描频率为25×625（50×312.5）=15625Hz，周期为1/15625 s=64μs。
视频信号的标称视频带宽度为6MHz（亮度细节的最高频率为6MHz）。
扫描的返回——逆程与正程的扫描方向相反，形成行消隐和场消隐信号。
2．图像信号图像信号包括亮度信号Y和色度信号C。
色度信号C解码为V和U信号。
单独以Y信号得到的是黑白图像；Y和U、V信号经矩阵变换还原为红（R）、绿（G）、蓝（B）三基色信号，再混色显示为彩色图像。
色差信号（R-Y、B-Y）即基色与亮度信号差值的信号。
V信号即经过压缩的红色差信号，V=0.877(R-Y)；U信号即经过压缩的蓝色差信号，U=0.493(B-Y)。
有时也用R-Y、B-Y来分别表示V、U信号。
由于有Y=0.3R+ 0.59G+0.11B(0.299R+ 0.587G+0.114B)的关系,传送Y、R-Y、B-Y信号时，G信号就含在Y信号中间了。
亮度信号在电视的高频信号中是调幅的，视频信号中不同的平均直流电平表示不同的亮度级别。
各种视频信号
各种视频信号格式及端子介绍一、各种视频信号复合视频信号（V ideo）复合视频信号是我们日常生活中最为常见的视频信号，它在一个传输信号中包含了亮度、色度和同步信号。
由于彩色编码的不同，复合视频又有PAL、NTSV、SECAM制式之分。
复合视频信号本身的带宽只有5MHz （NTSC制式带宽仅4.5MHz），中间又加了彩色副载波信号（NTSC制为3.58MHz，PAL和SECAM制为4.43MHz），正好落在亮度信号带宽之内，占去了一部分亮度信号，又造成亮度和色度的相互干扰，使得复合视频成为最差的视频信号。
复合视频信号一般用RCA插头连接，就是通常说的莲花插头，见图1。
欧洲也用SCART接口，老式的视频设备也有用BNC插头连接。
S视频信号（S-Video）S视频信号俗称S端子信号，它同时传送两路信号：亮度信号Y和色度信号C。
由于将亮度和色度分离，所以图象质量优于复合视频信号，色度对亮度的串扰现象也消失。
由于S视频信号亮度带宽没有改变，色度信号仍须解调，所以其图象质量的提高是有限的，但肯定解决了亮色串扰，消除图象的爬行现象。
S端子用四芯插头，见图2。
欧洲也用SCART插头，老式的视频设备也有用两个BNC插头连接，计算机显卡也有用七芯插头，其外形与S端子一样，只是又包含了复合视频信号。
隔行色差信号（Y、Cr、Cb）色差信号也叫分量信号（Component V ideo），同时传送三路信号：Y是亮度信号，只包含黑白图象信息；Cr是R-Y信号，即红色信号与亮度信号的差；Cb是B-Y信号，即蓝色信号与亮度信号的差。
色差信号实际也是亮色分离信号，与S端子不同的是色度信号不用解调，之所以用R-Y和B-Y是要避免传输G绿信号，因为G信号占据色度信号的59%，不利于数据压缩，用R-Y和B-Y通过矩阵运算同样可以得到G信号。
由于VCD和DVD用的MPEG1和MPEG2数字压缩信号就是用色差信号编码的，所以色差信号图象质量大大提高，完全优于S视频信号。
电视视频信号波形、标准及说明
级阶梯亮度视频信号反映黑白图像的八级亮度层次，见图1。
色度信号是以4.43(4.43361875)MHz的彩色副载波调制的。
V、U信号以90°的相位差正交平衡调制在副载波上，V、U的调制信号FV、FU混合成色度信号C，其中的FV是逐行倒相的。
彩色信号是既调幅又调相的。
调幅中，信号的平均直流电平反映亮度，交流幅度反映色饱和度（色饱和度为0时，副载波幅度为0；色饱和度增大，副载波幅度增大）。
调相中，副载波的相位反映彩色的色调（不同的颜色）。
色度信号的波形见图2。
我们用普通示波器可以观测视频信号的频率、幅度、波形，但是相位却不易观测到。
为了方便观测彩色信号的波形，我们通常采用八彩条的视频信号，波形见图3。
八彩条信号的八阶梯直流电平代表白到黑的八级亮度。
白、黄、青、绿、紫、红、蓝、黑共八条彩条是由于红、绿、蓝三基色在八彩条的特定位置出现：绿色在1、2、3、4，红色在1、2、5、6，蓝色在1、3、5、7。
由于相邻的重合，形成特有的波形：绿每行一脉冲，红每行二脉冲，蓝每行四脉冲。
绿、红、蓝信号（彩色解码输出）波形见图4、图5、图6。
彩色信号C经梳状滤波器分离的FV、FU再经同步检波得出的色差信号R-Y、B-Y，也有特定的波形，见图7、图8。
检测彩电时，输入八彩条信号，看屏幕上的颜色是否和标准相对应；还可以用示波器观看R-Y、B-Y及G、R、B信号的特定波形，就可以判别电视机的视频、彩色解码电路是否正常（不必看色副载波的相位）。
彩色视频信号的解码过程见图9。
近期的电视机采用了大规模集成电路，图9中的一些电路都集成到集成电路内部。
多制式、多种输入、画中画、倍频数字处理等电路，令信号流程复杂化，但是一般都可以找出Y、C、V（R-Y）、U（B-Y）、R、G、B等基本信号及波形。
为了方便观察信号的波形，各种电视维修图纸上标注的信号波形大多以八彩条信号输入时在各部位所测的波形。
3．消隐信号视频信号除了传送图像信号，还传送消隐信号。
高清节目 视频 音频 播出信号制作要求
高清节目视频音频播出信号制作要求视频制作要求一.标清节目应符合GY/T223标准，高清节目应符合GY/T155-2000标准。
高.标清视频信号的等效模拟参数应符合以下技术要求：序号项目技术要求1 消隐电平（标称值） 0 mv2 峰值白电平（标称值）700 mv3 黑电平与消隐电平差 0 mv～50 mv4 Y信号电平35 mv～735 mv6 模拟复合信号电平≤800mv二.高清播出节目制作应符合1080/50i技术标准；标清播出节目制作应符合720×576技术标准。
三.高清节目画面构图及字幕角标等，要严格控制在安全框内。
四.所有图像应无异常跳动.闪动或马赛克等现象，图像的明暗.色彩和层次应与节目内容相对应。
五.需要进行上变换的标清节目，其画面不能作上下遮幅处理，以免上变换后出现四周黑边的现象。
音频制作要求一.标清声音信号应符合GB/T14919-1994标准，节目电平最大值不超过-6dBFS（通常节目电平在-9dBFS以下），语言电平最大值不超过-12dBFS，音乐电平最大值不超过-5dBFS,声音电平峰值不能全程低于-28dBFS。
标清节目声音制作按照以下声道分配：声音通道单声道立体声声道1 混合声左声道声道2 混合声右声道声道3 无声（多语种混合声或其他用途）无声（国际声左声道）声道4 无声（国际声右声道）二.音量标准执行：声音平均电平在-28 dBFS至-20 dBFS之间。
立体声和两个单声道峰值电平≤-10 dBFS；环绕立体声和纯声音元素声道峰值电平≤-3dBFS。
高清节目声音制作按照以下声道分配：声道1 声道2 声道3 声道4 声道5 声道6 声道7 声道8 立体声左立体声右中置声道低频声道左环绕声右环绕声无无三.高.标清节目声音校准信号为1KHZ的正弦波，校准电平为-20 dBFS,对应的模拟信号电平为+4dBu。
四.高.标清节目声音效果应无异常起伏.无明显失真.无明显背景噪声和断点等异常现象；声音响度应与节目内容相对应；声音与画面应无明显不同步现象；节目片尾的声音应由强渐弱，直至无声到最后的落幅台标。
cvbs ntsc 标准
cvbs ntsc 标准1. 信号标准CVBS (Composite Video Broadcast Signal) 是NTSC (National Television System Committee) 标准的一种信号格式。
它是最早的视频信号标准之一，广泛应用于电视、录像机、影碟机等消费类电子产品中。
2. 视频信号CVBS 是一种复合视频信号，它包含了图像和声音的同步信息，以及一些用于控制接收设备的信号。
图像信号包含了亮度信息和色度信息，声音信号则包括左、右两个声道。
3. 频率与带宽在NTSC 标准中，一帧图像由525行组成，每秒传输60帧图像。
因此，其垂直扫描频率为30 Hz，水平扫描频率为15 kHz。
CVBS 的带宽通常为6 MHz，这也是NTSC 标准的一个重要特征。
4. 色彩与分辨率在NTSC 标准中，色彩采用YUV（色差）表示法，其中Y表示亮度分量，U和V表示色度分量。
标准亮度信号的电平范围为100 IRE，其中黑色电平为0 IRE，白色电平为100 IRE。
NTSC 标准的分辨率为480i（标清），这也是目前大多数电视和显示器所采用的分辨率。
5. 扫描方式NTSC 标准采用逐行扫描方式，每帧图像由525行组成，其中奇数行和偶数行分别称为奇数场和偶数场。
这种扫描方式使得图像具有较好的稳定性，但也存在一定的闪烁现象。
6. 传输方式CVBS 信号通常通过模拟电视信号传输，包括无线传输和有线传输。
在传输过程中，可能会受到各种干扰和噪声的影响，因此需要采取一些措施来保证信号的稳定性和可靠性。
7. 应用领域CVBS NTSC 标准广泛应用于电视、录像机、影碟机等消费类电子产品中。
此外，它也用于一些工业应用领域，如视频监控、工业自动化等。
8. 与其他标准的区别与其他视频信号标准相比，CVBS NTSC 标准具有一些独特的特征。
例如，它采用逐行扫描方式而不是隔行扫描方式；它的分辨率较低，但图像稳定性较好；它的带宽较窄，但能够满足基本的视频传输需求。
cvbs标准
cvbs标准
CVBS标准，全称为Composite Video Baseband Signal（复合视频低频信号），是一种模拟视频信号传输标准。
CVBS信号由三个基本信号组成，分别是亮度（Luminance, Y）、色度（Chrominance, C）和同步信号（Sync），其中亮度信号和同步信号合称为黑白信号，色度信号则负责传输颜色信息。
CVBS标准适用于模拟视频信号传输，常用于传输分辨率为标清的视频信号。
由于是模拟信号传输，受到干扰和信噪比的影响较大，多用于低要求的应用领域，如家庭影音设备等。
CVBS信号传输的过程中，需要分别提取出黑白信号和色度信号，进行处理后再重新组合，形成最终的视频信号。
黑白信号中，亮度信号是通过亮度信息采样获得的，采用逐行扫描的方式，从上到下地扫描每一行像素，每行像素的亮度信息分别放在一个电平上，这些电平形成了亮度信号。
而同步信号则是通过水平线扫描信号脉冲和垂直线扫描脉冲组成的，负责将每行像素的亮度信号同步放置。
色度信号采用差分方式传输，基于色彩感知的原理，将色度分量分为两部分，U、V分别表示色度之间的差值，通过采样和编码后，将差值信号传输到接收端，解码后可得到原始的色度信号。
CVBS标准在接口上通常采用RCA接头进行传输，但随着数字信号的激增，CVBS标准逐渐被HDMI等数字接口所取代。
但在某些场合，仍需要使用CVBS标准，如一些旧式的电视、录像机、监视系统等。
总之，CVBS标准虽然已经逐渐退出历史舞台，但其作为模拟
视频信号传输的标准，一度在家庭影音设备和监控等领域占有重要地位，对于了解视频信号传输有很大的参考价值。
