【CN209495820U】一种气密性检测机【专利】
【CN209198003U】一种用于手机盖气密性检测的夹紧机构【专利】
(51)Int .Cl . G01M 3/02(2006 .01)
(10)授权公告号 CN 209198003 U (45)授权公告日 2019.08.02
( 54 )实用新型名称 一种用于手机盖气密性检测的夹紧机构
( 57 )摘要 本实 用新型公 开了一 种 用于手机盖 气密性
检 测的 夹紧 机构 ，底座上设有第一安装槽 ，第一 安装槽下端设有通气槽，其相对两侧侧壁上设有 第二安装槽 ，另外一侧侧壁上端设有第一限位 柱，底座上位于第一限位柱一侧侧壁上设有与通 气槽 相连通的 通气孔 ，该底座上设有插孔 ，插孔 水平贯穿第二安装槽，第二安装槽内设有第二限 位柱，第二限位柱上靠近第一安装槽一侧侧壁上 部具有倾斜压装面，底座上远离第一限位柱一侧 侧壁上设有旋转电机，旋转电机的转轴插装入插 孔中 ，第二限位柱嵌套在转轴上，本实用新型通 过旋转电机带动第二限位柱转动，使其压紧放置 于第一安装槽内的手机壳 ，第二限位柱不仅可以 起到安装手机壳时的导向作用，又可以实现压紧 作用。
实用新型内容 [0004] 本实用新型的目的在于提供一种用于手机盖气密性检测的夹紧机构，通过旋转电 机带动第二限 位柱转动 ，使其压紧放置于第一安装槽内的 手机壳 ，第二限 位柱不仅可以 起 到安装手机壳时的导向作用，又可以实现压紧作用。 [0005] 为达到上述目的，本实用新型采用的技术方案是：一种用于手机盖气密性检测的 夹紧机构，包括底座，所述底座的中部设有用于放置手机壳的第一安装槽，所述第一安装槽 的 下端设有闭 合的 环形通气槽 ，该第一安装槽 相对两 侧的 侧壁上设有多个第二安装槽 ，其 另外一侧侧壁的上端设有第一限位柱，所述底座上位于第一限位柱一侧的侧壁上设有一对 与通气槽 相连通的 通气孔 ，该底座上设有一对水平贯穿其本体的 插孔 ，且所述插孔水平贯 穿第二安装槽，所述第二安装槽内设有第二限位柱，所述第二限位柱上靠近第一安装槽一 侧的侧壁上部具有倾斜压装面，所述底座上远离第一限位柱一侧的侧壁上设有一对旋转电 机，一对所述旋转电机的转轴可转动的插装入一对插孔中，所述第二限位柱嵌套在转轴上。 [0006] 作为进一步的优化，所述通气槽与第一安装槽的侧壁之间具有用于与手机壳外侧 相抵接的放置台，所述放置台上设有密封垫。 [0007] 作为进一步的优化，所述第二限位柱的下端具有半圆弧面。 [0008] 作为进一步的优化，所述第二限位柱的下部设有水平贯穿其本体的通孔，所述通 孔嵌套于转轴上。 [0009] 作为进一步的优化，所述通孔的侧壁上设有一对限位槽，所述转轴上设有一对与 限位槽相匹配的限位条，所述转轴上的限位条插装入限位槽内带动第二限位柱转动。 [0010] 作为进一步的优化，所述倾斜压装面的下端具有弧形导向面。 [0011] 作为进一步的优化，所述第一限位柱靠近第一安装槽的上部具有倾斜导向面，所 述倾斜导向面的下端具有弧形导向面。
【CN209745499U】一种钢管气密性检测装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920519937.8(22)申请日 2019.04.16(73)专利权人 大冶市长盛五金制管有限公司地址 435000 湖北省黄石市大冶市大箕铺镇三角桥工业园10号(72)发明人 龙升辉 (74)专利代理机构 武汉智嘉联合知识产权代理事务所(普通合伙) 42231代理人 陈建军(51)Int.Cl.G01M 3/28(2006.01)(54)实用新型名称一种钢管气密性检测装置(57)摘要本实用新型公开了一种钢管气密性检测装置，涉及小口径钢管检测领域，该钢管气密性检测装置，包括压力仪表，所述压力仪表的一端与密封袋的一侧固定连接，所述密封袋远离压力仪表的一侧设置有钢管，所述钢管两端的管口均活动连接有连接密封件，两个所述连接密封件的相对端均延伸至钢管的内部，两个所述连接密封件的背离端分别与密封袋和压缩袋的相对面固定连接，所述压缩袋远离钢管的一侧设置有排气阀，所述排气阀的气阀口活动连接有气泵。
本实用新型通过设置压力仪表、密封袋、连接密封件、压缩袋和气泵，解决了通过水检测钢管气密性时需要运输水源，且检测后钢管内部的水源不方便回收利用，检测较为麻烦的问题。
权利要求书1页 说明书4页 附图2页CN 209745499 U 2019.12.06C N 209745499U权 利 要 求 书1/1页CN 209745499 U1.一种钢管气密性检测装置，包括压力仪表(1)，其特征在于：所述压力仪表(1)的一端与密封袋(2)的一侧固定连接，所述密封袋(2)远离压力仪表(1)的一侧设置有钢管(3)，所述钢管(3)两端的管口均活动连接有连接密封件(4)，两个所述连接密封件(4)的相对端均延伸至钢管(3)的内部，两个所述连接密封件(4)的背离端分别与密封袋(2)和压缩袋(5)的相对面固定连接，所述压缩袋(5)远离钢管(3)的一侧设置有排气阀(6)，所述排气阀(6)的气阀口活动连接有气泵(7)，所述压缩袋(5)和密封袋(2)均通过连接密封件(4)与钢管(3)相连通。
【CN209400158U】一种用于内胎气嘴气密性检测装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920442169.0(22)申请日 2019.04.03(73)专利权人 金德橡胶（福建）有限公司地址 364000 福建省龙岩市漳平工业园区工贸新区工业路26号(72)发明人 王天开 朱海铖 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.G01M 3/26(2006.01)(54)实用新型名称一种用于内胎气嘴气密性检测装置(57)摘要本实用公开了一种用于内胎气嘴气密性检测装置，具体涉及轮胎内胎加工技术领域，包括支撑杆，所述支撑杆顶部设有检测台，所述检测台顶部设有检测机构；所述检测机构包括固定板，所述固定板一侧固定设有定位板，所述定位板表面设有内胎气嘴放置槽，所述内胎气嘴放置槽底部设有贯穿口，所述内胎气嘴放置槽内部设有内胎气嘴主体。
本实用新型通过设置检测机构，当真空压力表显示气压与充气泵输送气压相同时，内胎气嘴主体检测合格，当真空压力表显示气压低于充气泵输送气压，内胎气嘴主体检测不合格，避免了内胎气嘴主体与水接触，提升对内胎气嘴主体的防护效果，多个内胎气嘴主体同时检测，提升了检测质量，提高了检测速度。
权利要求书1页 说明书4页 附图3页CN 209400158 U 2019.09.17C N 209400158U权 利 要 求 书1/1页CN 209400158 U1.一种用于内胎气嘴气密性检测装置，包括支撑杆(1)，其特征在于：所述支撑杆(1)顶部设有检测台(2)，所述检测台(2)顶部设有检测机构(3)；所述检测机构(3)包括固定板(4)，所述固定板(4)一侧固定设有定位板(5)，所述定位板(5)表面设有内胎气嘴放置槽(6)，所述内胎气嘴放置槽(6)底部设有贯穿口(7)，所述内胎气嘴放置槽(6)内部设有内胎气嘴主体(8)，所述内胎气嘴主体(8)顶部设有充气嘴(9)，所述充气嘴(9)外侧固定设有密封垫(10)，所述充气嘴(9)顶部设有升降板(11)，所述升降板(11)顶部设有连接气管(12)，所述连接气管(12)内部设有真空压力表(13)，所述真空压力表(13)顶部设有单向阀(14)，所述连接气管(12)顶部设有总管(15)，所述总管(15)一端设有充气泵(16)，所述连接气管(12)一侧设有液压杆(17)，所述液压杆(17)顶部设有顶板(18)，所述顶板(18)底部设有固定杆(19)，所述总管(15)贯穿顶板(18)。
【CN209485631U】一种高效手动气密机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920321679.2(22)申请日 2019.03.13(73)专利权人 山东龙昶智能科技有限公司地址 264006 山东省烟台市经济技术开发区五指山路1号(72)发明人 张现来 (51)Int.Cl.G01M 3/26(2006.01)(54)实用新型名称一种高效手动气密机(57)摘要本实用新型涉及一种高效手动气密机，涉及气密机技术领域，包括水平放置的工作台、用以安装动力元件的动力元件安装板、由动力元件驱动做往复运动的移动板、垂直安装在工作台上的固定板、用以检测气压的泄露仪和用以提供压缩空气的空压机；所述空压机连接充气管路，所述充气管路的另一端穿过动力元件安装板和移动板的通孔后穿透第一密封圈与安装后的轮毂内腔连通；所述泄露仪通过漏气检测管路与轮毂的气孔快接头可拆卸安装；还包括用以填充轮毂内腔的填充物，所述填充物安装在固定板的第二密封圈上，还包括压紧气缸，用以解决现有技术中的轮毂检测装置检测成本高，检测效率低的技术问题。
权利要求书1页 说明书4页 附图4页CN 209485631 U 2019.10.11C N 209485631U权 利 要 求 书1/1页CN 209485631 U1.一种高效手动气密机，其特征在于：包括水平放置的工作台、用以安装动力元件的动力元件安装板、由动力元件驱动做往复运动的移动板、垂直安装在工作台上的固定板、用以检测气压的泄露仪和用以提供压缩空气的空压机；所述动力元件安装板、移动板和固定板三者平行安装，所述动力元件安装板和固定板的一端均固定安装在工作台上，动力元件的动力杆穿过动力元件安装板后垂直安装在移动板上，还包括最少两个导向柱，所述导向柱依次穿过动力元件安装板、移动板和固定板，所述导向柱的两端分别固定在动力元件安装板和固定板上，动力元件的动力杆驱动移动板沿导向杆做往复运动，固定板工作面安装用以对轮毂左侧进行密封的第二密封圈，移动板的工作面安装用以对轮毂右侧进行密封的第一密封圈，第二密封圈和第一密封圈的外径均大于轮毂边沿的外径，所述第一密封圈的下方安装用以支撑轮毂滚动的滑轨，所述滑轨固定安装在移动板上，所述滑轨的厚度小于轮毂的外部凹槽的宽度，所述轮毂在滑轨上滚动的同时可实现左右间隙移动，且左右间隙移动的数值大于轮毂右侧距移动板的间隙值，所述动力元件安装板和移动板均设置通孔，移动板上的通孔穿透第一密封圈；所述空压机连接充气管路，所述充气管路的另一端穿过动力元件安装板和移动板的通孔后穿透第一密封圈与安装后的轮毂内腔连通；所述泄露仪通过漏气检测管路与轮毂的气孔快接头可拆卸安装；还包括用以填充轮毂内腔的填充物，所述填充物安装在固定板的第二密封圈上；还包括压紧气缸，所述压紧气缸安装在移动板顶部且位于轮毂的正上方，压紧气缸的气缸杆端部安装压紧块，所述压紧气缸工作时压紧块压在轮毂的外部凹槽的底面上。

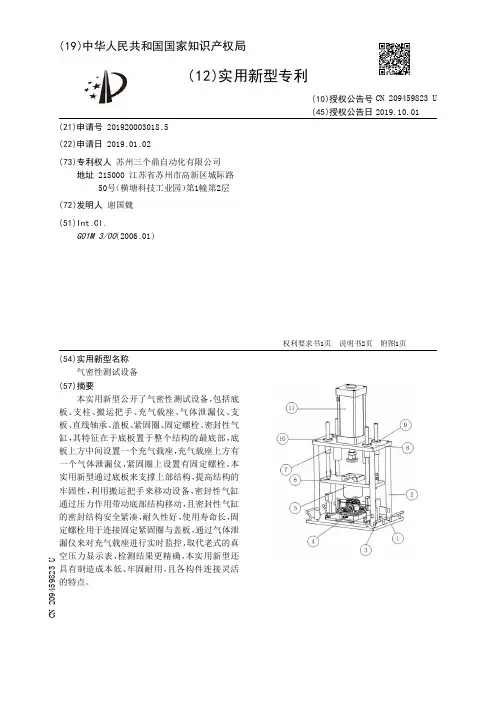

【CN209459823U】气密性测试设备【专利】
G01M 3/00(2006 .01)
(10)授权公告号 CN 209459823 U (45)授权公告日 2019.10.01
( 54 )实用新型名称 气密性测试设备
( 57 )摘要 本实用新型公开了气密性测试设备，包括底
板 、支 柱 、搬 运 把 手 、充 气 载 座 、气 体 泄 漏 仪 、支 板、直线轴承、盖板、紧固圈、固定螺栓、密封性气 缸 ，其特征在于底板置于整个结构的 最底部 ，底 板上方中间设置一个充气载座，充气载座上方有 一个气体泄 漏仪 ，紧固圈上设置有固定螺栓。本 实用新型通过底板来支撑上部结构，提高结构的 牢固性 ，利 用搬运把手来移动设备 ，密封性气缸 通过压力作用带动底部结构移动，且密封性气缸 的密封结构安全紧凑，耐久性好，使用寿命长，固 定螺栓用于连接固定紧固圈与盖板，通过气体泄 漏仪来对充气载座进行实时监控，取代老式的真 空压 力显示表 ，检 测结果更精 确 ，本实 用新型还 具有 制造成本 低 、牢固耐 用 ，且各 构件连接灵活 的特点。
实用新型内容 [0003] 本实用新型的正是针对以上问题，提供一种气密性测试设备。 [0004] 本实用新型通过以下技术方案来实现上述目的： [0005] 气密性测试设备，包括底板、支柱、搬运把手、充气载座、气体泄漏仪、支板、直线轴 承、盖板、紧固圈 、固定螺栓、密封性气缸 ，其特征在于底板置于整个结构的 最底部 ，底板上 方中间设置一个充气载座 ，底板上方四 角分 别设置一个支柱 ，底板的 左右两 侧均设置两个 搬运把手，充气载座上方有一个气体泄漏仪，气体泄漏仪上方设置一个支板，四个支柱顶部 设置一个盖板，盖板上方中间设置一个密封性气缸，盖板的四角分别设置一个直线轴承，直 线轴承外围有一个紧固圈，紧固圈上设置有固定螺栓。底板与支柱采用固定连接，搬运把手 的 个数为四个 ，气体泄 漏仪通过实时监控来提高检 测结果的 精确性 ，盖板与紧固圈通过固 定螺栓连接在一起，紧固圈通过填充空间来使结构更牢固。 [0006] 本实用新型通过底板来支撑上部结构，支柱用于固定连接盖板，提高结构的牢固 性，利用搬运把手来移动设备，灵活便利，节省人力消耗，支板用于安装固定气体泄漏仪，提 高安装的 牢靠性 ，密封性气缸通过压力作 用带 动底部结构移动 ，且密封性气缸的 密封结构 安全紧凑 ，耐久性好 ，使 用寿命长 ，固定螺栓 用于连接固定紧固圈 与盖板 ，利 用紧固圈来 加 固直线轴承，直线轴承辅以密封性气缸作直线运动，通过气体泄漏仪来对充气载座进行实 时监控，取代老式的真空压力显示表，检测结果更精确，本实用新型还具有制造成本低、结 构简单、操作方便、牢固耐用，且各构件连接灵活的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920583944.4
(22)申请日 2019.04.25
(73)专利权人 香港莫泰实业有限公司
地址 中国香港湾仔骆克道300号侨阜商业
大厦12楼A室
(72)发明人 邱广兵
(74)专利代理机构 北京盛凡智荣知识产权代理
有限公司 11616
代理人 尚欣
(51)Int.Cl.
G01M 3/32(2006.01)
(54)实用新型名称
一种气密性检测机
(57)摘要
本实用新型公开了一种气密性检测机，包括
机架，机架的正对面的下端设置有箱门，箱门的
内侧设置有气动三联，机架的中端安装有安全光
栅，机架的上端安装有人机界面，机架的上端还
设置有支撑板，支撑板通过平行排列的支撑组件
安装在机架上，支撑板的上表面均匀安装有高精
度气密性检测仪和压合气缸，压合气缸的活塞杆
连接有密封工装上模。
本实用新型气密性检测
机，通过设计密封工装，将被检滤芯密封并在内
部充高压气体，外部充低压气体或抽真空使被检
滤芯内外形成压差，采用进口高精度气密性检测
仪检测被检滤芯外部测试腔压力变化的方式，实
现对被检滤芯的气密性检测，精度高，效率高，减
少劳动力，无漏检，无污染，
效益极大提高。
权利要求书1页 说明书3页 附图4页CN 209495820 U 2019.10.15
C N 209495820
U
权 利 要 求 书1/1页CN 209495820 U
1.一种气密性检测机，包括机架(1)，其特征在于：所述机架(1)的正对面的下端设置有箱门(2)，所述箱门(2)的内侧设置有气动三联(3)，所述机架(1)的正对面的中端安装有平行且对称排列的安全光栅(4)，所述机架(1)的上端的外侧面安装有人机界面(5)，所述机架(1)的上端还设置有支撑板(6)，所述支撑板(6)通过平行排列的支撑组件(7)安装在机架(1)上，所述支撑板(6)的上表面均匀安装有高精度气密性检测仪(8)和压合气缸(9)，所述高精度气密性检测仪(8)位于压合气缸(9)的正前方，所述压合气缸(9)的活塞杆连接有密封工装上模(10)，所述密封工装上模(10)的正下方设置有密封工装下模(11)，所述密封工装下模(11)均匀安装在机架(1)的中端，所述密封工装下模(11)上安装有被检滤芯(12)，所述被检滤芯(12)通过密封工装上模(10)和密封工装下模(11)密封，所述密封工装下模(11)上还设置有传感器(13)，所述密封工装下模(11)上还设置有检测腔真空低压管(14)，所述检测腔真空低压管(14)与高精度气密性检测仪(8)连接。
2.根据权利要求1所述的一种气密性检测机，其特征在于：所述机架(1)的上端设置有防护玻璃窗。
3.根据权利要求1所述的一种气密性检测机，其特征在于：所述密封工装上模(10)和密封工装下模(11)均可根据被检滤芯(12)的不同而更换。
4.根据权利要求1所述的一种气密性检测机，其特征在于：所述密封工装上模(10)的底部镶有密封圈。
5.根据权利要求1所述的一种气密性检测机，其特征在于：所述密封工装下模(11)上设置有高压气体进气口、低压气体真空通气口和与被检滤芯(12)配合的密封口。
2。
