邹院-被动式超低能耗绿色建筑导则

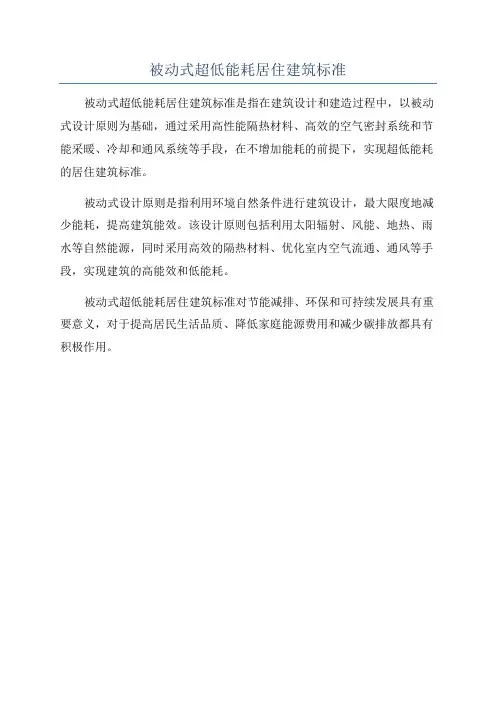

被动式超低能耗居住建筑标准
被动式超低能耗居住建筑标准
被动式超低能耗居住建筑标准是指在建筑设计和建造过程中，以被动式设计原则为基础，通过采用高性能隔热材料、高效的空气密封系统和节能采暖、冷却和通风系统等手段，在不增加能耗的前提下，实现超低能耗的居住建筑标准。
被动式设计原则是指利用环境自然条件进行建筑设计，最大限度地减少能耗，提高建筑能效。
该设计原则包括利用太阳辐射、风能、地热、雨水等自然能源，同时采用高效的隔热材料、优化室内空气流通、通风等手段，实现建筑的高能效和低能耗。
被动式超低能耗居住建筑标准对节能减排、环保和可持续发展具有重要意义，对于提高居民生活品质、降低家庭能源费用和减少碳排放都具有积极作用。
论被动式超低能耗建筑工程设计应用
论被动式超低能耗建筑工程设计应用摘要：近年来，我国经济不断发展。
随着全球能源消耗的不断增加和能源供应的日益紧张，节能已成为各国政府和企业面临的重要问题。
建筑业作为能源消耗最大的领域之一，其节能潜力巨大。
超低能耗建筑作为一种新型节能建筑，具有极高的节能效果和环保性能，已经成为建筑业发展的重要方向。
超低能耗建筑的设计涉及多个方面，包括建筑结构、材料选用、设备配置、运营管理等。
其中，节能策略的制定和实施是实现超低能耗建筑的关键。
关键词：被动式；超低能耗；建筑工程设计；应用引言传统节能建筑存在的主要问题是资源消耗大、环境污染严重等，不利于建筑行业的可持续发展。
被动式超低能耗建筑在我国的发展已经有20年，其中德国、美国是最早开发建设的国家，而我国近些年来才开始发展被动式超低能耗建筑。
这一技术的应用也标志着我国建筑节能技术正在从“高碳”向“低碳”转变，从而在一定程度上实现了节能减排的目标。
近几年，我国被动式超低能耗建筑取得了明显的发展效果，也被列为重点发展的新能源产业。
目前，被动式超低能耗建筑的设计研究、工程应用和技术标准建设等方面还存在许多问题亟须解决。
1建筑节能设计的概念在建筑工程设计的过程当中，节能设计在每一个领域当中的应用都是非常广泛的，具有复杂性和系统性的特点，如果在建筑工程设计时没有进行合理的规划，就会导致建筑工程中的各种资源被大量地消耗，建筑工程的成本也会增加，还会对建筑物的周围环境等产生很严重的影响。
节能建筑设计的目的就是要达到人与自然环境等能够和谐共处。
将节能建筑设计应用在建筑工程设计当中，首先能够缓解我们国家十分紧张的资源，现阶段，在我国各个领域不断快速发展的背景下，从改革开放到如今，我国的经济是不断在增加，因为这种情况的影响就会致使我国很多资源已经出现了紧缺。
而建筑行业是一个资源消耗比较大的行业，在无形当中就会使资源造成紧缺，但是在建筑工程施工过程中运用节能设计，不仅仅能够将资源消耗的情况进行缓解，还能够将资源浪费的情况进行缓解。
山东省被动式超低能耗绿色建筑示范工程项目管理办法
山东省被动式超低能耗绿色建筑示范工程项目管理办法第一章总则第一条为加强全省被动式超低能耗绿色建筑示范工程项目管理，发挥超低能耗建筑示范效应，促进建设领域节能减排，依据《山东省民用建筑节能条例》等有关法规，制定本办法。
第二条本办法适用于山东省被动式超低能耗绿色建筑示范工程（以下简称示范工程）的申报、设计、施工、验收等监督管理。
第三条省住房城乡建设主管部门负责全省示范工程的组织申报、专项设计评审、中期核查、示范验收等监督管理工作。
设区市住房城乡建设主管部门负责本辖区示范工程的申报初审、技术指导、过程检查、进度督导及省相关要求的落实，配合做好示范验收工作。
第二章项目申报第四条示范工程由建设单位自愿申报。
申报示范工程的项目应符合城市总体规划和工程建设基本程序，满足被动式超低能耗绿色建筑标准要求。
第五条示范工程申报资料包括项目申报书、技术方案、可行性研究报告及项目立项、用地、规划等许可文件。
第六条示范工程申报程序：（一）申报单位向设区市住房城乡建设主管部门提交申报资料。
（二）设区市住房城乡建设主管部门初审、推荐上报；中央驻鲁、省直单位项目可直接报至省住房城乡建设主管部门。
（三）省住房城乡建设主管部门会同省有关部门组织专家对申报项目评审。
（四）对通过评审的项目进行公示。
公示期满后，对无异议的项目列入示范工程名单予以公布。
第三章专项设计审查第七条示范工程施工图设计文件应包括：建筑节能指标、建筑气密层布置图、关键节点详图、节能计算书、建筑能耗监测系统等内容。
以上内容需经省住房城乡建设主管部门审核通过，方可进行施工图设计文件审查。
第八条施工图设计文件经省住房城乡建设主管部门和施工图审查机构审查通过后，任何单位和个人不得擅自修改，确需设计变更的，建设单位要重新报审。
第四章工程招投标第九条示范工程的施工图设计、重要节点施工及重要设备、材料采购等招标时，如存在技术复杂、有特殊要求或者受自然环境限制，只有少量潜在投标人可供选择的情况，经依法批准后可实行邀请招标。
夏热冬冷地区被动式超低能耗绿色建筑室内热湿环境营造及实测分析
夏热冬冷地区被动式超低能耗绿色建筑室内热湿环境营造及实测分析疏志勇;吴志敏;魏燕丽;许锦峰【摘要】对夏热冬冷地区江苏省某研发中心被动式超低能耗办公楼室内外环境参数进行为期7d的实测,并对室内外热湿环境参数进行线性拟合,考察了不同功能区的室内温湿度及舒适性.结果表明:在夏热冬冷地区室外大温湿度差的干扰下,从逐时室内温湿度来看,被动式超低能耗建筑室内温湿度受干扰很小;但在过渡季逐渐转夏季时,室内最高温度间歇性达到28℃,相对湿度基本处于70％～90％,均值为72.5％,存在着湿度大且间歇性过热的现象.良好的建筑密闭性和适当的通风是解决夏热冬冷地区室内舒适度有效的被动式节能措施.【期刊名称】《新型建筑材料》【年(卷),期】2019(046)005【总页数】6页(P146-151)【关键词】被动式超低能耗建筑;夏热冬冷地区;温湿度;室内外参数;舒适度评价【作者】疏志勇;吴志敏;魏燕丽;许锦峰【作者单位】江苏省建筑科学研究院有限公司,江苏南京 210008;江苏省绿色建筑与结构安全重点实验室,江苏南京 210008;江苏省建筑科学研究院有限公司,江苏南京 210008;江苏省绿色建筑与结构安全重点实验室,江苏南京 210008;江苏省建筑科学研究院有限公司,江苏南京 210008;江苏省绿色建筑与结构安全重点实验室,江苏南京 210008;江苏省建筑科学研究院有限公司,江苏南京 210008;江苏省绿色建筑与结构安全重点实验室,江苏南京 210008【正文语种】中文【中图分类】TU201.50 引言被动式超低能耗建筑源自于德国，1988 年，瑞典隆德大学的阿达姆森教授和德国的菲斯特博士首次提出了“被动式节能建筑”这一理念，意在建造不用主动的采暖和空调系统就可以维持舒适室内热环境的建筑。
被动式建筑的理论及技术发展的势头十分迅猛，我国住房城乡建设部也在2015 年印发了《被动式超低能耗绿色建筑技术导则（试行）（居住建筑）》，并且各地也相继编制了适宜当地的被动式超低能耗建筑节能设计导则。
被动式超低能耗绿色建筑节能工程施工技术规程
被动式超低能耗绿色建筑节能工程施工技术规程QB编号：QB/BUCC/005-2016备案号：被动式超低能耗绿色建筑节能工程施工技术规程Technical Specification for construction of Passive Ultra-low energy Building2016-08 公布 2016-08实施北京住总集团有限责任公司公布前言近几年，被动式超低能耗绿色建筑已成为国内建筑节能进展的方向，各地陆续开始示范工程的建设。
北京住总集团有限责任公司也在进行被动式超低能耗绿色建筑的开发与建设。
但目前国家与北京市尚未有被动式超低能耗绿色建筑有关施工技术规程。
为保证北京住总集团有限责任公司在被动式超低能耗绿色建筑项目中的施工技术水平，指导施工与验收，编制企业标准《被动式超低能耗绿色建筑节能工程施工技术规程》。
本标准的技术内容包含：1总则；2术语；3基本规定；4外门窗安装；5地面保温施工；6外墙外保温施工；7屋面保温施工；8新风系统安装；9气密性措施施工；10工程现场检验；11节能工程验收；附录A建筑气密性检测试验方法；附录B要紧节点做法。
本标准由北京住总集团有限责任公司提出并起草。
本标准起草人：张昭瑞杨庆改杨海啸赵秋萍王亚峰李孟阳高鸿斌历光大苑立彬赵彦青李贵江张海波王明宝陈杭乔素敏杨寿山任远郭海龙蔡倩谢锋杨洪昌周宁鲍宇清目录1 总则 (5)2 术语 (6)3 基本规定 (7)4 外门窗安装 (8)4.1通常要求 (8)4.2 技术要求 (8)4.3施工准备及施工条件 (8)4.4 施工流程 (9)4.5 施工要点 (10)4.6 质量验收 (11)5 地面保温施工 (15)5.1 系统构造 (15)5.2 技术要求 (15)5.3 施工流程 (16)5.4 施工要点 (17)5.5 质量验收 (17)6 外墙外保温施工 (20)6.1通常要求 (20)6.2 系统构造 (20)6.3 技术要求 (21)6.4 施工准备及作业条件 (21)6.5 施工流程 (23)6.6 施工要点 (23)6.7 质量验收 (28)7 屋面保温施工 (33)7.1 系统构造 (33)7.2 技术要求 (33)7.3 作业条件 (34)7.4 施工流程 (34)7.5 施工要点 (34)7.6 质量验收 (35)8 新风系统安装 (38)8.1 设备构造 (38)8.2 技术要求 (38)8.3 作业条件 (38)8.4 施工流程 (39)8.5 施工要点 (39)8.6 质量验收 (40)9 气密性措施施工 (43)9.1通常要求 (43)9.2 技术要求 (43)9.3 施工要点 (44)9.4 质量验收 (45)10 工程现场检验 (47)11 节能工程验收 (49)附录A 建筑气密性检测试验方法 (50)附录B 要紧节点做法 (53)引用标准 (59)1 总则1.0.1 为规范被动式超低能耗绿色建筑节能工程的施工要求与质量验收，保证工程质量，制定本规程。
被动式低能耗居住建筑节能设计标准
被动式低能耗居住建筑节能设计标准被动式低能耗居住建筑是一种绿色建筑设计理念，旨在通过科学的建筑设计和技术手段，最大限度地减少建筑能耗，提高建筑能源利用效率，从而达到节能的目的。
被动式低能耗居住建筑节能设计标准是指被动式低能耗居住建筑在设计过程中应满足的技术规范和要求。
下面将从建筑外墙保温、窗户设计、采光设计、隔热措施和能源利用等方面，探讨被动式低能耗居住建筑节能设计标准。
在建筑外墙保温方面，被动式低能耗居住建筑应采用优质保温材料进行外墙保温，阻断外界热量传入室内，减少室内热量流失。
常用的保温材料有聚苯板、岩棉板、聚氨酯等，应选择符合环保标准的材料。
同时，外墙保温的设计应尽量减少热桥的出现，避免热量在建筑结构中的传导，提高保温效果。
窗户设计也是被动式低能耗居住建筑节能设计的重要方面。
窗户应选择双层或多层中空玻璃，增加隔热性能。
在选用玻璃材料时，应优先选择低辐射玻璃，降低热量的辐射传输。
另外，窗框的设计应采用断热材料，减少冷热桥的产生。
同时，还可以设置可开启的窗户，增加自然通风的效果，减少使用空调的频率。
采光设计是被动式低能耗居住建筑设计的重要内容之一、应根据不同的房间功能选择合适的朝向和窗户大小。
在设计过程中，应充分考虑阳光的照射角度和强度，合理设置窗户位置，增加采光面积。
此外，还可以利用遮阳板、雨棚等措施避免阳光直射进入室内，降低室内温度。
隔热措施也是被动式低能耗居住建筑设计的重要环节。
建筑屋顶和地板的隔热处理可以有效降低传导热量的损失。
在屋顶方面，可以采用保温隔热材料进行隔热。
在地板方面，可以选择保温地砖或者进行地板下的保温处理。
同时，还应注意建筑中断热层与外界空气流动的隔离，避免热量传递。
能源利用是被动式低能耗居住建筑设计中不可忽视的一环。
应充分利用自然能源，如太阳能和地热能等，进行供暖、供电和热水的提供。
其中，太阳能应用最为广泛。
通过合理设置太阳能电池板和太阳能集热器，可以将太阳能转化为电能和热能，从而减少对传统能源的依赖。
被动式超低能耗绿色建筑导则
目次
编目制目背景次录及过程
编制目的及原则 主要内容及特点
展望
编制目背景次及过程
编制背景及过程
p各发达国家提出近零能耗发展目标并形成趋势。
Ø 美国：到2030年，所有新建商业建筑达到净零能耗状态，2040年50%的商业建筑达到零能耗， 2050年所有美国商业建筑达到净零能耗；
技术特征
建筑整体的 高气密性
无热桥的设计 与施工
第一章总则
主要内容及特点
更加节能
更加舒适
优势
更好空气品质
更高质量保证
主要内容及特点
第一章总则
规划设计
建筑布局朝向 体形系数
2
设计、建设和运行
• 建立我国被动式超低能耗建筑评价和认证技术体系 3
• 促进被动式建筑节能技术的合理应用，提高能效，
4
推动健康快速发展
n 编制原则
编制目的及原则
1.吸收和借鉴国际成功经验以明确的能耗指标作为目标 2.兼顾健康、节能作为基本原则 3.保证增量成本可控、考虑现有节能技术和产业支撑能力，促进产业 升级 4.对建筑规划、设计、建造、评价、运营的全过程控制 5.充分考虑我国地域特点、建筑特点、使用习惯、用能特点 6.衔接我国现行建筑标准体系，适应我国建筑建设管理程序
2014-12~2015-1 详细测试评估已建成被动式低能耗建筑
时间 2015-2 2015-3 2015-4 2015-4 2015-6 2015-7 2015-8 2015-8 2015-9 2015-10
编制背景
工作内容 完成征求意见稿 专题讨论会（1）（司领导参加） 参加第19届世界被动房大会 专题讨论会 （2） 专题讨论会（3）（司领导参加） 在水一方施工专题交流 完成报批稿并提交住建部 开展国内示范建筑夏季工况测试 编制工作会议（司领导参加） 完善后提交住建部
被动式超低能耗绿色建筑示范工程可行性研究报告编写提纲
被动式超低能耗绿色建筑示范工程可行性研究报告编写提纲被动式超低能耗绿色建筑示范工程可行性研究报告编写提纲一、工程概况工程概况包括地理位置、建筑类型、总平面图、必要的平面图、立面图、剖面图、结构形式、建筑面积、使用功能、示范面积、开发与建设周期等情况。
二、示范目标及主要内容示范目标中要注明示范建筑的性能指标和节能率及示范工程要达到的各项技术性能指标。
三、工程技术示范方案（包括方案的遴选）（一）建筑节能规划设计建筑总平面规划节能、建筑单体节能等；（二）围护结构节能技术（1）非透明围护结构外墙、屋面及地面、架空或外挑楼板等传热系数、做法及大样图，采用新型建筑保温材料说明（2）外窗及外门外窗类型及配置，包括玻璃配置（玻璃层数、Low-E膜层层数及位置、真空层、惰性气体、边部密封构造等加强玻璃保温隔热性能的措施），窗框型材，开启方式等；外窗传热系数及其太阳得热系数（SHGC）；外门及户门类型及传热系数，外门窗气密、水密及抗风压性能等级；遮阳措施及使用说明等（3）关键热桥处理详图，包括保温层连接部位、外窗与结构墙体连接部位、管道等穿墙或屋面部位、以及遮阳装置等需要在外围护结构固定可能导致热桥的部位等（4）加强气密性措施，包括气密层位置，外窗与结构墙体连接部位、孔洞部位密封材料、做法详图及说明等。
（三）自然通风节能技术（四）高效热回收新风系统新风量设计标准；热回收类型及热回收效率（显热回收装置的温度交换效率不应低于75%；全热热回收装置的焓交换效率不应低于70%；热回收装置单位风量风机耗功率应小于0.45 W/(m3/h)）；是否设置新风预热？预热方式及设计说明；是否设置高效率空气净化装置？空气净化装置性能及设计说明；新风系统节能、降噪措施（五）厨房和卫生间通风措施排风量及补风量，排风及补风方式，采取的节能措施等（六）暖通空调和生活热水的冷热源及系统形式冷热源系统形式，冷热源设备类型、规格、台数及能效指标，冷热源系统节能措施，供暖供冷末端、自动控制系统等（七）照明及其他节能技术照明功率密度，照明节能控制；自然采光措施；电梯及主要用能设备节能措施等（八）监测与控制监测平台情况、主要监测参数、能耗分项计量方案、BA系统类型、控制内容及方式；冷热源系统节能运行策略；地下车库排风控制与节能等；（九）可再生能源利用技术可再生能源类型，包括太阳能光热、光电、地源热泵等；可再生能源节能量及经济、环境效益分析等，该可再生能源在本地区的适用性及其应用得到主管部门审批情况说明等；（十）其它用于其它说明节能技术的图纸、工程图表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 以目标为导向 ➢ 自愿性低能耗建筑标准 ➢ 提升建筑品质 ➢ 世界范围内广泛认可
编制背景及过程
我国在被动式超低能耗建筑领域进行了积极的尝试
汉堡之家
在水一方
幸福堡
被动式超低能 耗项目
溪树庭院
朗诗布鲁克
………………
第四章 施工与质量控制
（一） 无热桥施工 （二） 气密性保障 （三） 设备系统
第五章 验收与评价 （一） 验收 （二） 评价 第六章 运行管理 附录A 一次能源换算系数 附录B 建筑外围护结构整体气密性
能检测方法 引用标准名录
19
主要内容及特点
第一章总则
定义 • 被动式超低能耗绿色建筑是指适应气候特征和自然条件，
我国地域辽阔，不同地区气候特点、 建筑形式差异大，不同气候区被动式 超低能耗建筑技术路线是否一致。
如何认定被动式超低能耗绿色建筑？
积极引导、推动被动式超低能耗建筑 的健康发展，迫切需要被动式超低能 耗建筑认定标准。
迫切需要建立适合 中国国情的被动式 超低能耗绿色建筑 技术体系！
受住房和城乡建设 部委托开展被动式 超低能耗绿色建筑 技术导则的研究和 编制工作
➢ 欧盟：各成员国应确保在2020年12月31日前，所有新建建筑为“近零能耗建筑”。 ➢ 日本：2020年新建公共建筑实现近零能耗，2030年所有新建建筑为近零能耗 ➢ 德国：2020年12月31日后新建建筑达到近零能耗，2018年12月31日后政府部门拥有或使用
的建筑达到近零能耗。 ➢ ……
编制背景及过程
编制背景及过程
2014-5-5第一次汇报
2014-12-24第二次汇报
2015-3-9第三次汇报
2015-4-30第四次汇报
2014-12-9联盟成立
编制背景及过程
与PHI技术交流
Feist在研讨会上发言
发布技术资料
编制背景及过程
国外超低能耗标准体系研究 我国计算方法及指标体系研究 开发计算及认证软件 新风及热回收专题研究 室内热舒适性研究 居住建筑使用习惯及能耗调研 施工工艺及工法实地考察 示范项目调研、实测
《被动式超低能耗绿色建筑技术导则》与应用
邹瑜
建筑环境与节能研究院
2016-06-29 青岛
编目制目背景次录及过程
编制目的及原则 主要内容及特点
展望编Leabharlann 目背景次及过程编制背景及过程
各发达国家提出近零能耗发展目标并形成趋势。
➢ 美国：到2030年，所有新建商业建筑达到净零能耗状态，2040年50%的商业建筑达到零能 耗，2050年所有美国商业建筑达到净零能耗；
2014-12
发布《成功设计和建造被动房质量保证指南》
2014-12~2015-1 详细测试评估已建成被动式低能耗建筑
时间 2015-2 2015-3 2015-4 2015-4 2015-6 2015-7 2015-8 2015-8 2015-9 2015-10
编制背景
工作内容 完成征求意见稿 专题讨论会（1）（司领导参加） 参加第19届世界被动房大会 专题讨论会 （2） 专题讨论会（3）（司领导参加） 在水一方施工专题交流 完成报批稿并提交住建部 开展国内示范建筑夏季工况测试 编制工作会议（司领导参加） 完善后提交住建部
主要内容及特点
主要内容及特点
前 言 第一章 总则 第二章 技术指标 第三章 设计
（一）以气候特征为引导的建筑方案设 计 （二）高性能建筑保温系统和门窗 （三）无热桥设计 （三）建筑气密性设计 （四）遮阳设计 （五）高效新风热回收系统 （六）辅助供暖供冷系统 （七）卫生间和厨房通风 （八）照明与计量
编制背景及过程
主要起草单位
• 中国建筑科学研究院
• 山东省建筑科学研究院
• 中国被动式超低能耗绿色建筑创新联盟 • 河北省建筑科学研究院
• 住房和城乡建设部科技与产业化发展中心 • 江苏省建筑科学研究院
• 秦皇岛五兴房地产有限公司
• 黑龙江辰能盛源房地产开发公司
• 北京市住宅建筑设计研究院
• 青岛被动屋工程技术有限公司
• 新疆建筑设计研究院
• 北京五合国际工程设计顾问有限公司
编制原目则的及及大原纲则
编制目的
1
编制目的及原则
• 建立符合中国国情的被动式超低能耗建筑技术体系
• 指导和规范不同气候区被动式超低能耗绿色建筑的
2
设计、建设和运行
• 建立我国被动式超低能耗建筑评价和认证技术体系 3
• 促进被动式建筑节能技术的合理应用，提高能效，
编制背景
时间
工作内容
2014-3
接受委托，开展研究工作
2014-5
向住建部汇报研究进展（1）
2014-7
国际交流——德国被动房研究所
2014-9
首届被动式超低能耗绿色建筑国际研讨会
2014-11
我国被动式超低能耗建筑调研
2014-12
成立了被动式超低能耗建筑联盟
2014-12
向住建部汇报工作进展（2）
4
推动健康快速发展
编制原则
编制目的及原则
1.吸收和借鉴国际成功经验以明确的能耗指标作为目标 2.兼顾健康、节能作为基本原则 3.保证增量成本可控、考虑现有节能技术和产业支撑能力，促进产 业升级 4.对建筑规划、设计、建造、评价、运营的全过程控制 5.充分考虑我国地域特点、建筑特点、使用习惯、用能特点 6.衔接我国现行建筑标准体系，适应我国建筑建设管理程序
获得passive house认证项目
编制背景及过程
深入研究德国被动房技术体系
国内行业内对德国被动房技术体系的 认识差别很大，技术指标人云亦云。 溯源并正确认识。
德国被动房指标体系是否完全适应中国？
中德气候特点、建筑特点、建筑建造 体系差异大。室内环境现有水平差别 大。
编制背景及过程
不同地区技术路线如何确定？
通过保温隔热性能和气密性能更高的围护结构，采用高效 新风热回收技术，最大程度地降低建筑供暖供冷需求，并 充分利用可再生能源，以更少的能源消耗提供舒适室内环 境的建筑。
第一章总则
充分利用可 再生能源
高效新风热 回收系统
主要内容及特点
六大技术特征
保温隔热性能更高 的非透明围护结构
保温隔热性能和气 密性能更高的外窗
技术特征
建筑整体的 高气密性
无热桥的设计 与施工
第一章总则
主要内容及特点
更加节能
更加舒适
