被动式超低能耗绿色建筑示范
被动式木结构超低能耗绿色建筑示范工程 PPT
工程概况 南通三建被动式超低能耗绿色建筑产业园 被动式木结构房屋，由江苏南通三建集团有限 公司开发建设，并与住房和城乡建设部科技与 产业化发展中心技术合作。 产业园位于江苏省南通市海门市，东至 包临公路，南至规划喜悦路，北至新城西路， 基地的西侧为京杭大运河，项目规划用地面积 约为27277平方米。 被动式木结构单栋房屋占地约为1270.2 平方米，总共园区建设10套被动式木结构用房， 建筑面积为1270.28平方米，本次示范建筑面 积为1270.2平方米；地上1层，建筑高度为5.8 米，轻型木结构体系，建设周期为4个月。 本建筑为单层，包含展厅、餐厅、厨房 及卫生间。
示范建筑立面效果图
示范目标及主要内容
1、示范建筑的主要技术特征 1）保温隔热性能更高的非透明围护结构,传热系数为：0.25；
2）保温隔热性能和气密性能更高的外窗,传热系数为：1.0；
3） 无热桥的设计与施工，连续不间断的外保温； 4） 加强气密性措施； 5）高效新风热回收系统，显热回收效率大于75%，全热回收效率大于70%； 6）充分利用可再生能源,太阳能、空气能等再生能源的利用；
3）更好空气品质，有组织的新风系统设计，提供室内足够的新鲜空气，同时可以通过空 气净化技术提升室内空气品质；
4）更高质量保证，无热桥、高气密性设计，采用高品质材料部品，精细化施工及建筑装
修一体化，使建筑质量更高、寿命更长。
示范目标及主要内容
3、示范工程达到的各项技术性能指标 建筑能耗指标：（dest计算软件）年供暖需求4.5kWh/m2•a，年供冷需求 17.2kWh/m2•a，照明能耗为12.6 kWh/m2•a，年供暖、供冷和照明一次能 源消耗量34.3 kWh/m2•a，房屋气密性：n50 ≤0.6/h。 室内设计参数指标 ① 冬季室内温度≥20℃，湿度≥30%； ② 夏季室内温度≤26℃，湿度≤60%； ③ 室内CO2浓度≤1000ppm； ④ 新风量≥30m3/h.人 ⑤ 噪声：昼间≤40dB，夜间≤30dB； ⑥ 温度不保证率≤10%。
支持被动式超低能耗绿色建筑建设
13Megatrends 见地｜大趋势
被动式超低能耗绿色建筑是当今世界最先进的
节能建筑，在欧盟国家发展迅速、以每年8%的速
度递增。
2020年，欧盟27个国家将全部采用被动
房标准建设，新建房屋如不能达到被动式建筑标准，
将不予发放开工建设许可证。
被动式超低能耗绿色建筑将成为未来绿色建筑
的必然趋势，但目前我国推广被动式超低能耗绿色
建筑还存在一些问题。
我国推广被动式超低能耗绿
色建筑存在的问题主要表现在激励政策不明显，被
动房建设仍受建筑材料部品、设备性能及价格制约，
缺少鼓励房地产开发企业建设、消费者购买被动房
的政策；标准规范不完善，缺乏被动房建筑所用材料、部品配件的检测标准；认证工作不适应，缺乏被动房评价体系和评价机构，无法科学验证其能否达到标准要求等方面。
支持被动式超低能耗绿色建筑建设
全国人大代表，保定市委副书记、市长郭建英建议：
一是协调住房和城乡建设部制定被动房推广建设发展规划，明确政府投资的建筑工程、大型公共建筑(学校、医院及相关配套建筑)被动房建设比例,以及房地产开发楼盘中被动房占开发建设总面积的比例。
二是协调住房和城乡建设部、自然资源部、国家税务总局、人民银行研究出台支持政策，鼓励被动房的技术研究、开发、示范和推广，对被动房建设项目从用地、税收、贷款等方面给予优惠支持，让开发商有利可图。
三是协调住房和城乡建设部编制国家层面被动房节能设计标准、各类被动房施工验收标准，以及建设被动房所用的材料、部品配件等的检测标准。
四是协调住房和城乡建设部加强认证工作，抓好被动房认证机构培育，避免垄断收费，严格按标准开展认
证服务，确保被动房达到相关建设标准。
（澎湃新闻）。
被动式超低能耗绿色建筑节能工程施工技术规程
被动式超低能耗绿色建筑节能工程施工技术规程QB编号：QB/BUCC/005-2016备案号：被动式超低能耗绿色建筑节能工程施工技术规程Technical Specification for construction of Passive Ultra-low energy Building2016-08 公布 2016-08实施北京住总集团有限责任公司公布前言近几年，被动式超低能耗绿色建筑已成为国内建筑节能进展的方向，各地陆续开始示范工程的建设。
北京住总集团有限责任公司也在进行被动式超低能耗绿色建筑的开发与建设。
但目前国家与北京市尚未有被动式超低能耗绿色建筑有关施工技术规程。
为保证北京住总集团有限责任公司在被动式超低能耗绿色建筑项目中的施工技术水平，指导施工与验收，编制企业标准《被动式超低能耗绿色建筑节能工程施工技术规程》。
本标准的技术内容包含：1总则；2术语；3基本规定；4外门窗安装；5地面保温施工；6外墙外保温施工；7屋面保温施工；8新风系统安装；9气密性措施施工；10工程现场检验；11节能工程验收；附录A建筑气密性检测试验方法；附录B要紧节点做法。
本标准由北京住总集团有限责任公司提出并起草。
本标准起草人：张昭瑞杨庆改杨海啸赵秋萍王亚峰李孟阳高鸿斌历光大苑立彬赵彦青李贵江张海波王明宝陈杭乔素敏杨寿山任远郭海龙蔡倩谢锋杨洪昌周宁鲍宇清目录1 总则 (5)2 术语 (6)3 基本规定 (7)4 外门窗安装 (8)4.1通常要求 (8)4.2 技术要求 (8)4.3施工准备及施工条件 (8)4.4 施工流程 (9)4.5 施工要点 (10)4.6 质量验收 (11)5 地面保温施工 (15)5.1 系统构造 (15)5.2 技术要求 (15)5.3 施工流程 (16)5.4 施工要点 (17)5.5 质量验收 (17)6 外墙外保温施工 (20)6.1通常要求 (20)6.2 系统构造 (20)6.3 技术要求 (21)6.4 施工准备及作业条件 (21)6.5 施工流程 (23)6.6 施工要点 (23)6.7 质量验收 (28)7 屋面保温施工 (33)7.1 系统构造 (33)7.2 技术要求 (33)7.3 作业条件 (34)7.4 施工流程 (34)7.5 施工要点 (34)7.6 质量验收 (35)8 新风系统安装 (38)8.1 设备构造 (38)8.2 技术要求 (38)8.3 作业条件 (38)8.4 施工流程 (39)8.5 施工要点 (39)8.6 质量验收 (40)9 气密性措施施工 (43)9.1通常要求 (43)9.2 技术要求 (43)9.3 施工要点 (44)9.4 质量验收 (45)10 工程现场检验 (47)11 节能工程验收 (49)附录A 建筑气密性检测试验方法 (50)附录B 要紧节点做法 (53)引用标准 (59)1 总则1.0.1 为规范被动式超低能耗绿色建筑节能工程的施工要求与质量验收，保证工程质量，制定本规程。
被动式超低能耗绿色建筑技术导则(试行)(居住建筑)
温差小，体感更舒适；具有良好的气密性和隔声效果，室内环境更安静； （3）更好空气品质。有组织的新风系统设计，提供室内足够的新鲜空气，同
时可以通过空气净化技术提升室内空气品质； （4）更高质量保证。无热桥、高气密性设计，采用高品质材料部品，精细化
耗绿色建筑示范工程。同时与美国、加拿大、丹麦、瑞典等多个国家开展了近零 能耗建筑节能技术领域的交流与合作，示范项目在山东、河北、新疆、浙江等地 陆续涌现，取得了很好的效果。
我国地域广阔，各地区气候差异大，经济发展水平和室内环境标准低，建筑 特点、建筑技术和产业水平以及人们生活习惯，和德国、丹麦等欧洲国家相比存 在很大不同。为了建立符合中国国情的超低能耗建筑技术及标准体系，并与我国 绿色建筑发展战略相结合，更好地指导我国超低能耗建筑和绿色建筑的推广，受 住房和城乡建设部委托，中国被动式超低能耗建筑联盟组织中国建筑科学研究院 等单位开展了《被动式超低能耗绿色建筑技术导则》（以下简称导则）的编制工 作。
被动式超低能耗绿色建筑技术导则附件被动式超低能耗绿色建筑技术导则试行居住建筑住房城乡建设部2015年10月被动式超低能耗绿色建筑技术导则目录前言1第一章总则3第二章技术指标5第三章设计7一以气候特征为引导的建筑方案设计7二高性能的建筑保温系统和门窗8三无热桥设计12四建筑气密性设计18五遮阳设计19六高效新风热回收系统21七辅助供暖供冷系统25八卫生间和厨房通风25九照明与计量27第四章施工与质量控制29一无热桥施工29二气密性保障31三设备系统32第五章验收与评价34一验收34二评价35第六章运行管理38附录a一次能源换算系数40附录b建筑外围护结构整体气密性能检测方法41引用标准名录42被动式超低能耗绿色建筑技术导则前言我国正处在城镇化快速发展和全面建成小康社会的关键时期

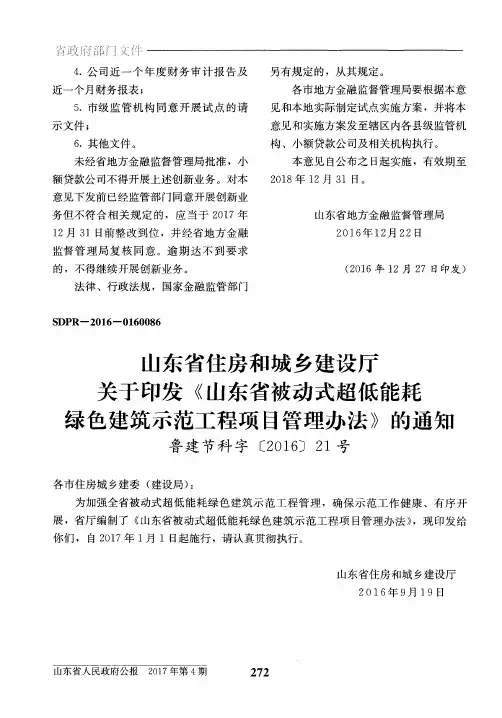

山东省被动式超低能耗绿色建筑示范工程项目管理办法
过后 ，任何单位 和个人不得擅 自修改 ，确
需设计 变更 的，建设单位要重新报 审 。 第 四章 第九条 工程招投标
规划 和工程建设基本 程序 ，满足被动式超 低能耗绿 色建 筑标 准要求 。
第五条 示 范工程 申报资料包括项 目 申报 书 、技术方案 、可行性研究报告及项 目立项 、用地 、规划 等许 可文件 。
鲁 建 节科 字 ￣ ２ ｏ １ ６ ３ ２ １号
各市住房城 乡建 委 （ 建设 局） ： 为加强全 省被 动式超低 能 耗绿 色 建筑 示 范工程 管 理 ，确保 示 范工 作健 康 、有 序 开
展 ，省厅编制 了 《 山东省被 动式超低能耗 绿色建 筑示 范工程 项 目管理办 法 》 ，现 印发 给
第十 六条
示 范工程完成后 ，由项 目
需要 ，适当提高参建单位资质资格标 准要
求 。采用综合评估评标法进行评标 时 ，被 动式超低能耗绿色建筑专项设计方 案 、监
单位提 出被动式示 范 内容验收 申请 ，经设
区市住房城 乡建设 主管部 门报省住房城 乡
建设 主管部 门组织验收 。
示范工程 的施工 图设计 、重
２ ７ ３ 山东 省人 民政 府公 报 ２ ０ １ ７年第 ４期
时 ，如存在技术复杂 、有特殊要 求或者受 自然环境 限制 ，只有少量潜 在投标人可供
位应提前 ２ 周 报省住房城乡建设 主管部 门 组织现 场检查 。同时委托具有 资质 的检测 机构进 行建 筑 整体 气密 性 、风管气 密 性 、
第 一章
第 一条
总
则
第六条
示范工程 申报程序 ：
（ 一 ） 申报 单位 向设 区市住 房城 乡建
被动式超低能耗绿色建筑示范工程
被动式超低能耗绿色建筑示范工程
大通国际
项目统计单位统计值
总建筑空调面积m29522.46 项目负荷统计
全年最大热负荷kW103795 全年最大冷负荷kW529449 全年最大加湿量kg/h278750 全年累计热负荷kW∙h53326 全年累计冷负荷kW∙h530401 全年累计加湿量kg28387 项目负荷面积指标
全年最大热负荷指标W/m210.90 全年最大冷负荷指标W/m255.60 全年最大加湿量指标g/h/m229.27 全年累计热负荷指标kW∙h/m2 5.60 全年累计冷负荷指标kW∙h/m255.70 全年累计加湿量指标kg/m2 2.98
‐100,000 ‐50,000
‐
50,000
100,000
150,000
200,000
250,000
300,000
350,000
400,000
450,000
冷热源室内循环泵室外循环泵风机盘管末端新风机组照明光伏合计
本项目kWh/a 标准kWh/a
本项目kWh/a
标准kWh/a 冷热源
87,414 200,367 室内循环泵
10,894 23,376 室外循环泵
10,894 23,376 风机盘管末端
15,297 26,261 新风机组
9,600 9,600 照明
71,565 99,693 光伏
-53,446 -合计152,218 382,674 由上述图表可得，实际设计建筑的全年总能耗为国标参照建筑的39.7%，相对节能率达到了60.3%，满足本次国家级示范项目的申报要求。
I
场地分析
II
设计与模拟。
被动式房屋的“主动”节能―――探访国内首个被动式低能耗房屋示范项目
被动式房屋的“主动”节能―――探访国内首个被动式低能耗房屋示范项目中国建设报记者时宜秦皇岛（楼盘）报道3月的秦皇岛乍暖还寒，但是位于该市海港区的一间房屋内却温暖如春。
与常见住宅不同的是，这间房屋内并未安装任何传统的采暖或制冷装置，室内温度却可以长年保持在19～26℃之间。
这就是秦皇岛在水一方被动式低能耗住宅示范项目的真实情况，也是目前世界上最先进的节能房屋技术在中国的最新实践成果。
住房和城乡建设部部长姜伟新此前在调研该项目时要求，“只许成功，不许失败”，并指出应在建筑节能方面进行一场“革命”，要总结建设被动式超低能耗建筑的标准，通过论证使之成为“十二五”期间此项工作的标准。
3月15日，由住房和城乡建设部科技与产业化发展中心主办的被动式低能耗建筑技术交流和现场观摩会在秦皇岛召开，记者与参会人员亲身感受了在水一方项目被动式房屋的节能与舒适。
“被动式”优势什么是被动式房屋？对于大众来说，这还是一个很陌生的名词。
据了解，“被动式低能耗房屋”起源于德国，是指采用各种节能技术构造最佳的建筑围护结构，最大限度地提高建筑保温隔热性能和气密性，使建筑物对采暖和制冷需求降到最低。
在此基础上，通过各种被动式建筑手段，如自然通风、自然采光、太阳能辐射得热等措施，尽可能实现室内舒适的热湿环境和采光环境，最大限度降低或取消对主动式的机械采暖和制冷系统的使用。
而作为全国首个被动式低能耗房屋示范项目，在水一方项目已受到社会各界的广泛关注。
完全摆脱传统供暖方式，温暖、明亮、整洁……这是记者走进在水一方项目C区被动式体验房的直观感受。
这套住宅似乎和普通的全装修房没有明显区别。
在未启用任何供暖设备的前提下，体验房内的温度计显示为20℃。
“在屋内吃一次火锅，产生的热量就可以保留好几天。
”项目开发商―――秦皇岛五兴房地产有限公司总经理王臻介绍称，这套房整个冬天的室内温度基本都维持在20℃左右，这得益于被动式房屋良好的保温隔热措施和气密性。
被动式超低能耗绿色建筑案例
被动式超低能耗绿色建筑案例那我得给你讲讲河北高碑店的列车新城项目，这可是被动式超低能耗绿色建筑的超棒案例呢！你想啊，一般的建筑就像个大漏斗，冬天的暖气、夏天的冷气呼呼地往外跑，钱也跟着溜走了。
但是列车新城不一样，它就像一个超级节能的小堡垒。
从墙体开始说吧，这墙体可不是普通的墙，它就像一个超级保暖的大棉袄，又厚又能保温。
冬天外面冷得要命，屋里的热量却很难跑出去；夏天外面热得像蒸笼，热气也很难钻进屋里来。
这就像是给房子穿上了一层神奇的防护服。
再说说窗户，这窗户可牛了。
它就像是房子的眼睛，不仅能让屋里亮堂堂的，还能把热量和冷气牢牢锁住。
普通窗户就像个筛子，冷热空气随便穿梭，列车新城的窗户可不会这样，它的密封性特别好，就像一个忠诚的卫士，坚决不让能量偷偷溜走。
还有啊，这个建筑的通风系统也很有趣。
它不是那种傻愣愣地把外面的空气直接灌进来，而是像一个聪明的小管家。
它会把外面的空气悄悄地处理一下，冬天的时候把冷空气加热得暖乎乎的再送进屋里，夏天就把热空气变得凉凉的，就像给空气做了个变身魔法一样。
住在这样的房子里，既舒服又省钱，还对环境特别友好。
这就好比你开着一辆超级省油的汽车，心里那叫一个美啊！而且这样的建筑对整个地球都有好处，就像给地球这个大家园做了一点小小的贡献，让我们的地球妈妈能轻松一点，不用那么累地提供能源来维持房子的舒适啦。
再看山东的华建大酒店，也是被动式超低能耗建筑界的明星呢！这个酒店的外观看起来就很有科技感，像一个巨大的绿色节能盒子。
它的屋顶设计很巧妙，就像一个太阳能收集器，把免费的太阳能变成电能，用来供应酒店里的部分用电。
这就好比天上掉馅饼，只不过这个馅饼是太阳能，被酒店的屋顶稳稳地接住了。
酒店的内部空间布局也很合理，每一个房间都像是一个小小的节能单元。
房间里的温度和湿度总是保持在一个非常舒适的范围，你根本不用担心会忽冷忽热。
就像有一个隐形的小气候调节精灵在房间里忙碌着。
而且啊，这个酒店在建造的时候用的材料很多都是环保的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件：
被动式超低能耗绿色建筑示范工程可行性研究报告
编写提纲
一、工程概况
工程概况包括地理位置、建筑类型、总平面图、必要的平面图、立面图、剖面图、结构形式、建筑面积、使用功能、示范面积、开发与建设周期等情况。
二、示范目标及主要内容
示范目标中要注明示范建筑的性能指标和节能率及示范工程要达到的各项技术性能指标。
三、工程技术示范方案（包括方案的遴选）
（一）建筑节能规划设计
建筑总平面规划节能、建筑单体节能等；
（二）围护结构节能技术
（1）非透明围护结构
外墙、屋面及地面、架空或外挑楼板等传热系数、做法及大样图，采用新型建筑保温材料说明
（2）外窗及外门
外窗类型及配置，包括玻璃配置（玻璃层数、Low-E膜层层数及位置、真空层、惰性气体、边部密封构造等加强玻璃保温隔热性能的措施），窗框型材，开启方式等；外窗传热系数及其太阳得热系数（SHGC）；外门及户门类型及传热系数，外门窗气密、水密及抗风压性能等级；遮阳措施及使用说明等
（3）关键热桥处理详图，包括保温层连接部位、外窗与结构墙体连接部位、管道等穿墙或屋面部位、以及遮阳装置等需要在外围护
结构固定可能导致热桥的部位等
（4）加强气密性措施，包括气密层位置，外窗与结构墙体连接部位、孔洞部位密封材料、做法详图及说明等。
（三）自然通风节能技术
（四）高效热回收新风系统
新风量设计标准；热回收类型及热回收效率（显热回收装置的温度交换效率不应低于75%；全热热回收装置的焓交换效率不应低于70%；热回收装置单位风量风机耗功率应小于0.45 W/(m3/h)）；是否设置新风预热？预热方式及设计说明；是否设置高效率空气净化装置？空气净化装置性能及设计说明；新风系统节能、降噪措施（五）厨房和卫生间通风措施
排风量及补风量，排风及补风方式，采取的节能措施等
（六）暖通空调和生活热水的冷热源及系统形式
冷热源系统形式，冷热源设备类型、规格、台数及能效指标，冷热源系统节能措施，供暖供冷末端、自动控制系统等
（七）照明及其他节能技术
照明功率密度，照明节能控制；自然采光措施；电梯及主要用能设备节能措施等
（八）监测与控制
监测平台情况、主要监测参数、能耗分项计量方案、BA系统类型、控制内容及方式；冷热源系统节能运行策略；地下车库排风控制与节能等；
（九）可再生能源利用技术
可再生能源类型，包括太阳能光热、光电、地源热泵等；可再生能源节能量及经济、环境效益分析等，该可再生能源在本地区的适用性及其应用得到主管部门审批情况说明等；
（十）其它
用于其它说明节能技术的图纸、工程图表。
节能技术的创新点。
四、能耗指标计算书
被动式超低能耗建筑能耗指标应采用专用软件或国际公认的建筑能耗模拟软件进行计算；对于建筑群，应对不同类型的建筑单体分别进行计算。
1、居住建筑的年供暖（或供冷）需求计算时应满足以下要求：
室内环境参数应按表1选取；
表1室内环境参数
应考虑热桥部位对累计负荷的影响；
使用月平均值方法计算；当室外温度≤28℃且相对湿度≤70%时，利用自然通风，不计算供冷需求；
除照明外的建筑物内部得热取2 W/m²；
计算供冷需求时，还应考虑室内照明的影响，照明功率密度值取3W/m²；
套内使用面积应按国家标准《住宅设计规范》GB50096的规定计算；
2、公共建筑的相对节能率计算应符合以下规定：
（1）相对节能率应按下式计算：
式中：——相对节能率；
E——设计建筑供暖、供冷及照明一次能源消耗量kWh/(m2·a)；
E0——比对建筑供暖、供冷及照明一次能源消耗量kWh/(m2·a)，比对建筑为满足《公共建筑节能设计标准》GB50189-2015的建筑。
（2）设计建筑计算条件应按设计文件确定，其室内环境标准应达到现行国家标准《民用建筑供暖通风与空气调节设计规范》GB50736-2012中的Ⅰ级热舒适度；
（3）比对建筑计算条件设置应符合国家标准《公共建筑节能设计标准》GB50189-2015附录B中对参照建筑的要求；
（4）设计建筑和比对建筑供暖空调系统的设置应一致，比对建筑的设备能效应满足国家标准《公共建筑节能设计标准》GB50189-2015的规定；
（5）照明能耗的计算时，设计建筑照明时间表应和比对建筑一致，但可考虑自动控制措施的节能量；
（6）设计建筑和比对建筑应采用同一软件、相同气象参数计算。
3、年供暖、供冷和照明一次能源消耗量应统一换算到标准煤后进行求和计算，不同能源的一次能源换算系数应优先使用当地主管单位提供的数据，如当地没有相关数据，应按以下规定换算：化石能源：0.123（kgce/ kWh热量）；
热力：0.15（kgce/ kWh热量）；
电力：按当年火电发电标准煤耗或0.36( kgce/ kWh电量)；
生物质能: 0.025（kgce/ kWh热量）；
电力（光伏、风力等可再生能源发电自用）：0；
4、能耗指标计算书应包括以下内容：
（1）建筑的基本信息，包括建筑位置、朝向、面积、层数、层高、体形系数以及窗墙面积比等；
（2）围护结构信息，包括外围护结构的做法及热工性能，如外
墙传热系数、外窗传热系数和太阳得热系数等，热桥数量及线传热系数等详细参数等；
（3）室内参数设置，包括新风量标准、照明功率密度、设备功率密度、人员密度、建筑运行时间表、房间供暖设定温度、房间供冷设定温度等室内计算参数等；
（4）供暖空调系统信息，包括供暖、空调系统形式、配置方案、性能参数、性能参数、运行策略等；新风热回收系统形式、性能参数及运行策略等，自然通风、冷却塔供冷及其他节能策略信息；
（5）照明系统信息，包括照明功率密度值、照明时间表、照明系统自动控制方式及其他照明节能措施等；
（6）可再生能源系统形式，包括可再生能源类型、应用面积、设备能效、运行策略等；
（7）计算结果，包括建筑年供暖需求、年供冷需求、照明能耗、建筑全年供暖、空调和照明一次能源消耗量，节能率；
（8）计算软件的名称及版本；
（9）涉及节能率计算时，还应包含参照建筑的上述信息。
五、技术经济分析
（一）工程项目投资概算
（二）示范增量成本概算（说明计算基准）
（三）资金落实情况（包括：银行贷款、企业自筹和地方政府资金支持）
六、进度计划与安排
根据工程的计划安排，结合工程目前的实际情况编写进度计划与安排。
七、效益分析
（一）节能预测分析
（二）环境影响分析
（三）市场需求分析
（四）示范项目推广前景分析
八、技术支持
包括项目执行单位、合作单位的技术力量介绍。
九、风险分析
（一）技术风险分析
（二）经济风险分析
十、其它
工程立项批件、土地使用许可证、规划许可证和开发企业资质证明材料的复印件。
