电力系统振荡的原因及危害
电力系统振荡的概念

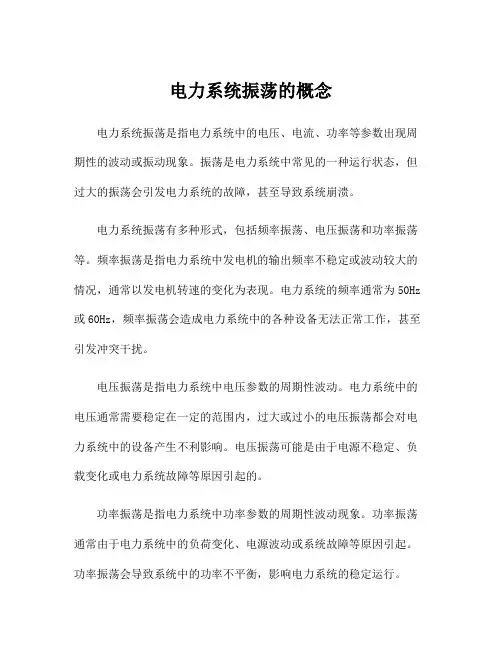

电力系统振荡的概念电力系统振荡是指电力系统中的电压、电流、功率等参数出现周期性的波动或振动现象。
振荡是电力系统中常见的一种运行状态，但过大的振荡会引发电力系统的故障，甚至导致系统崩溃。
电力系统振荡有多种形式，包括频率振荡、电压振荡和功率振荡等。
频率振荡是指电力系统中发电机的输出频率不稳定或波动较大的情况，通常以发电机转速的变化为表现。
电力系统的频率通常为50Hz 或60Hz，频率振荡会造成电力系统中的各种设备无法正常工作，甚至引发冲突干扰。
电压振荡是指电力系统中电压参数的周期性波动。
电力系统中的电压通常需要稳定在一定的范围内，过大或过小的电压振荡都会对电力系统中的设备产生不利影响。
电压振荡可能是由于电源不稳定、负载变化或电力系统故障等原因引起的。
功率振荡是指电力系统中功率参数的周期性波动现象。
功率振荡通常由于电力系统中的负荷变化、电源波动或系统故障等原因引起。
功率振荡会导致系统中的功率不平衡，影响电力系统的稳定运行。
电力系统振荡的产生原因多种多样，包括负荷变化、电源不稳定、电力系统的故障和控制系统的误操作等。
负荷变化是导致频率振荡、电压振荡和功率振荡的主要原因之一。
当电力系统的负荷突然变化，例如大型电动机启动或停止，会导致发电机输出的电能和系统负荷之间的不平衡，进而引发振荡现象。
电源不稳定也是电力系统振荡的重要原因之一。
电力系统的电源包括各种发电机和电网之间的互联互通，当电源发生故障或运行不稳定时，会导致系统中的电压和功率参数的波动和振荡。
电力系统的故障也会引发振荡现象。
例如，当电力系统的某个设备发生短路或故障的时候，会导致电能的分布不均，进而引发电力系统的振荡现象。
控制系统的误操作也可能导致电力系统的振荡。
例如，自动调压器的设置不当或调节过程中的误操作可能导致电力系统中的电压发生波动，从而引发电力系统的振荡。
电力系统振荡带来的风险主要有两个方面。
一方面，振荡会导致电力系统中的设备无法正常工作，影响电力供应的连续性和稳定性，给用户带来不便和损失。
电力系统低频振荡的源头识别及抑制

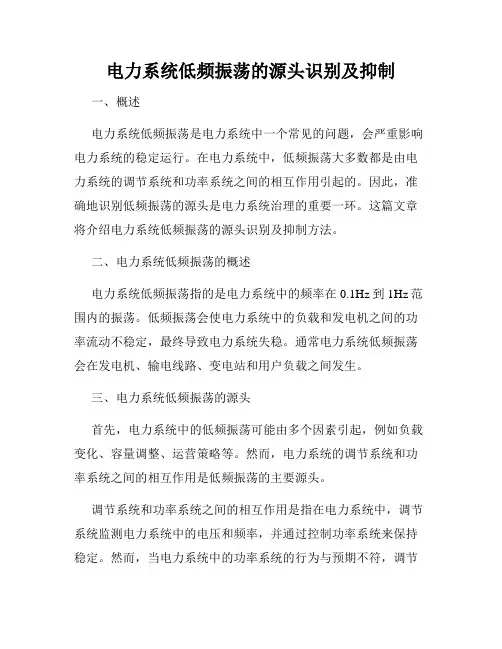

电力系统低频振荡的源头识别及抑制一、概述电力系统低频振荡是电力系统中一个常见的问题，会严重影响电力系统的稳定运行。
在电力系统中，低频振荡大多数都是由电力系统的调节系统和功率系统之间的相互作用引起的。
因此，准确地识别低频振荡的源头是电力系统治理的重要一环。
这篇文章将介绍电力系统低频振荡的源头识别及抑制方法。
二、电力系统低频振荡的概述电力系统低频振荡指的是电力系统中的频率在0.1Hz到1Hz范围内的振荡。
低频振荡会使电力系统中的负载和发电机之间的功率流动不稳定，最终导致电力系统失稳。
通常电力系统低频振荡会在发电机、输电线路、变电站和用户负载之间发生。
三、电力系统低频振荡的源头首先，电力系统中的低频振荡可能由多个因素引起，例如负载变化、容量调整、运营策略等。
然而，电力系统的调节系统和功率系统之间的相互作用是低频振荡的主要源头。
调节系统和功率系统之间的相互作用是指在电力系统中，调节系统监测电力系统中的电压和频率，并通过控制功率系统来保持稳定。
然而，当电力系统中的功率系统的行为与预期不符，调节系统就会试图纠正这种情况，这使得系统变得不稳定，从而导致低频振荡。
四、电力系统低频振荡的识别方法四.a 记录数据为了识别低频振荡，可以使用功率系统工具来记录数据。
其中一种工具是称为振荡解析程序的计算机程序。
这种程序可以发现低频振荡，并记录下电力系统中不同点之间的相对相位。
四.b 使用频率扫描另一种识别低频振荡的方法是使用频率扫描技术。
该技术使用一些工具将扫描信号输送到电力系统中的几个位置，以确定振荡频率和幅度。
使用该方法可以确定出低频振荡的源头。
五、电力系统低频振荡的抑制方法五.a 激励控制一种常见的低频振荡抑制方法是使用激励控制。
激励控制是指在调节系统中添加人工信号，以抑制低频振荡。
这种方法可以调节因子并纠正电力系统中可能导致低频振荡的行为。
五.b 阻尼控制另一种常见的低频振荡抑制方法是使用阻尼控制。
阻尼控制是指在电力系统中的调节器中添加阻尼控制器，在调节器中添加人工阻尼，以抑制振荡。
电力系统振荡的原因及危害
电力系统振荡的原因及危害1 前言XXXX公司是装机容量为2×600MW的新建大型火力发电厂，它同原有XXXX公司的2×500MW俄罗斯汽轮机组构成一个电源点，经三条500KV线路向系统送电，地处京津唐负荷中心，对电网稳定起着重要的支撑作用。
作为京津唐电网最大的发电机组，其发电机励磁系统性能的优劣对华北电网的稳定运行具有举足轻重的影响。
根据国家十五计划实现全国联网的要求，华北电网规定，新建大型发电机组励磁系统应有系统稳定措施并调整好后才能并网运行，为此我厂先后完成了对3#、4#机组的电力系统稳定器(PSS)定值整定和试验工作,实验效果明显。
应国家电力调度中心要求，2003年6月18日，在华北电力调度局方式处的组织下PSS正式投入运行。
2 低频振荡产生原因分析及危害性电力系统低频振荡在国内外均有发生，通常出现在远距离、重负荷输电线路上，或者互联系统的弱联络线上，在采用快速响应高放大倍数励磁系统的条件下更容易出现。
随着电力电子技术的快速发展，快速励磁调节器的时间常数大为减少，这有效地改善了电压调节特性，提高了系统的暂态稳定水平。
但由于自动励磁调节器产生的附加阻尼为负值，抵消了系统本身所固有的正阻尼，使系统的总阻尼减少或成为负值，以至系统在扰动作用后的功率振荡长久不能平息，甚至导致自发的低频振荡，低频振荡的频率一般在0.2-2Hz之间。
(风险管理世界低频振荡会引起联络线过流跳闸或系统与系统或机组与系统之间的失步而解列，严重威胁电力系统的稳定。
解决低频振荡问题成为电网安全稳定运行的重要课题之一。
3 PSS原理及其作用为了既能利用高放大倍数的励磁调节器又能避免其负阻尼效应，人们对传统励磁系统进行了改进。
对一个可能引起负阻尼的励磁调节器，向其中注入某些附加控制信号，使之可以提供正的阻尼，平息振荡，这就是PSS最基本的原理。
PSS作为一种附加励磁控制环节，即在励磁电压调节器中，通过引入附加信号，产生一个正阻尼转矩，去克服励磁调节器引起的负阻尼，控制量可以采用电功率偏差(△P)、机端电压频率偏差(△f)、过剩功率(△Pm)、和发电机轴速度偏差(△w)以及它们的组合等。
电力系统低频振荡的原因
电力系统低频振荡的原因引言电力系统是现代社会不可或缺的基础设施，它为我们提供了稳定的电能供应。
然而，有时候电力系统会出现低频振荡问题，给系统的稳定运行带来困扰。
本文将探讨电力系统低频振荡的原因，以及可能导致这些振荡的因素。
低频振荡概述低频振荡是指电力系统中频率较低的周期性波动。
一般情况下，电力系统的标准工作频率为50Hz或60Hz，而低频振荡往往发生在0.1Hz到1Hz范围内。
这种振荡可能导致电网不稳定、设备损坏甚至停电。
常见原因动力系统负载变化动力系统负载变化是引起低频振荡的常见原因之一。
当负载突然增加或减少时，会导致发电机和负载之间的失衡，从而引起低频振荡。
这种失衡可能是由于大型工业设备启动或停止、大规模用电设备切换等原因引起的。
发电机调节不当发电机是电力系统的核心组成部分，它负责将机械能转换为电能。
发电机调节不当可能导致低频振荡。
如果发电机的调节系统响应缓慢或不灵敏，就会导致频率波动，从而引起低频振荡。
线路参数变化电力系统中的线路参数变化也可能导致低频振荡。
线路的阻抗、电感和电容等参数会受到温度、湿度和环境条件等因素的影响而发生变化。
这些变化可能导致系统的谐振现象，从而引起低频振荡。
控制系统故障控制系统是保持电力系统稳定运行的关键组成部分。
控制系统故障可能导致低频振荡。
自动发电机控制器（AVR）故障可能导致发电机输出功率不稳定，从而引起低频振荡。
高压直流输电系统干扰高压直流输电系统在长距离输送大功率时具有优势，但它也可能对交流输电网产生干扰。
由于高压直流输电系统的存在，可能会引起电力系统中的低频振荡。
振荡的影响低频振荡对电力系统的影响是严重的。
它可能导致设备损坏，包括发电机、变压器和开关设备等。
低频振荡可能导致电网不稳定，从而引起停电和能源供应中断。
低频振荡还可能对用户造成经济损失，并对社会生活产生负面影响。
预防和控制为了预防和控制低频振荡问题，需要采取一系列措施。
应确保发电机和负载之间的平衡。
电力系统振荡的结果及预防

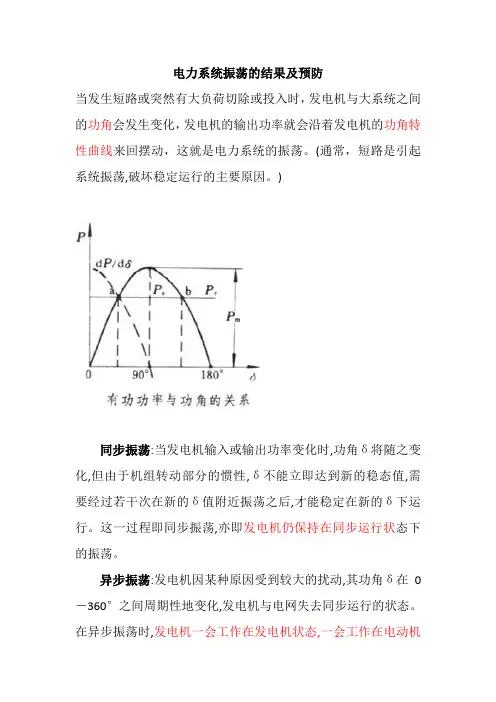

电力系统振荡的结果及预防当发生短路或突然有大负荷切除或投入时，发电机与大系统之间的功角会发生变化，发电机的输出功率就会沿着发电机的功角特性曲线来回摆动，这就是电力系统的振荡。
(通常，短路是引起系统振荡,破坏稳定运行的主要原因。
)同步振荡:当发电机输入或输出功率变化时,功角δ将随之变化,但由于机组转动部分的惯性,δ不能立即达到新的稳态值,需要经过若干次在新的δ值附近振荡之后,才能稳定在新的δ下运行。
这一过程即同步振荡,亦即发电机仍保持在同步运行状态下的振荡。
异步振荡:发电机因某种原因受到较大的扰动,其功角δ在0－360°之间周期性地变化,发电机与电网失去同步运行的状态。
在异步振荡时,发电机一会工作在发电机状态,一会工作在电动机状态。
电力系统振荡的预防：预防是多方面的，有继电保护上的要求，如快速切断故障线路；也有运行操作上的要求，如避免使发电机的容量大于被投入空载线路的充电功率，避免发电机带空载线路启动和以全电压向空载线路合闸；也有设计上的考虑，如避免发生发电机的次同步共振。
引起电力系统异步振荡的主要原因：1、输电线路输送功率超过极限值造成静态稳定破坏；2、电网发生短路故障,切除大容量的发电、输电或变电设备,负荷瞬间发生较大突变等造成电力系统暂态稳定破坏；3、大容量机组跳闸或失磁,使系统联络线负荷增大或使系统电压严重下降.(其结果将导致电力系统与发电厂之间并列运行的稳定性遭受破坏，引起系统振荡，严重的直接使整个系统瓦解)4、电源间非同步合闸未能拖入同步。
（就是非同期合闸）发生同步振荡时的共同特点：1有关机械量、电气量出现摆动，以平均值为中心振荡，不过零；2振荡周期稳定清晰接近不变，摆动频率低，一般在0.2-2.0HZ；3指针式仪表摆动平缓无抖动，机组振动较小；4用视角可以估算振荡周期；5中枢点电压保持较高水平，一般不低于80％；8同步振荡出现时各机组仍保持同步运行，频率基本相同。
发生异步振荡时的共同特点：1有关机械量、电气量摆动频率较高，振荡周期不清晰；2现场指针式仪表满盘剧烈抖动，机组发出不正常的、有节奏的鸣声；3定子电流、机组功率振幅一般很大，而且过零；4联络线的各电气量同样出现较高频率的摆动，振荡中心电压变化很大等；异步振荡出现时各机组已不能保持同步运行，出现一定的频率差，功率富余区域的频率高于50Hz。

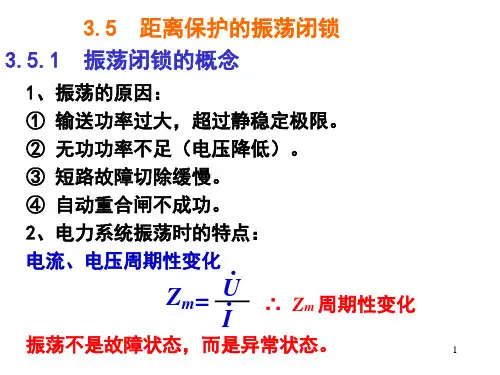

电力系统继电保护原理-距离保护的振荡闭锁
