CAD导入广联达不显示的解决方法
广联达问题图纸处理
图纸处理：
图纸导入广联达软件不显示处理步骤：
一：看看图纸是否是加密图纸。
怎么确定是加密锁图纸：cad打开图纸，选择一根线，所有的线都被选中，炸开图纸时提示不能炸开。
可确定为加密锁图纸。
解决方法：找给图纸的设计人员要密码，给图纸解密。
二：看看图纸的图层有没有打开。
灯泡和后面太阳一样的东西都是亮显的是打开状态。
图示为没有打开的状态，直接鼠标左键点击一下就可以打开，打开后在导入广联达软件。
三：看看图纸是否有外部参照。
把图纸用天正或者cad打开，
打开外部参照后，如果显示如图就是没有外部参照的。
打开如图：
这样的是有外部参照的。
解决方法：在参照上点鼠标右键，点绑定就可以。
如果不能绑定就是图纸的外部参照有问题，还是要联系设计人员看看图纸的。
四：以上都没有问题，就要对图纸进行转旧，快存，分解炸开等处理。
1：转T3
在天正软件中打开图纸,左边导航栏，文件布图——图形导出——保存，再将图纸导入进来即可，如图：
转旧后导入广联达软件看看，还是不行在进行下面的操作。
2：炸开、清理碎图元
(1)拉框选中所有图纸——命令栏里面输入x——按回车，提示如图所示——点是
(2) 在拉框选中所有图纸——命令栏里面输入purge——按回车—
—弹出一个对话框，如图—
—点全部清理——在弹出一
个对话框——点全部是
(1),(2)两个交替操作，直到不能分解，不能清理
3：快存
拉框选中所有图纸——命令栏里面输入w——按回车——弹出对话框（写块）——点后面小三点（可以选择保存路径和文件名）——保存——确定，将新块导进去即可。
CAD导入显示不全的处理方法
CAD导入广联达显示不全的处理方法1、在CAD软件里打开图纸，框选图纸，在命令栏输入X，操作完
后，框选图纸，在命令栏输入PURGE，点击全部清理，点击全部是，关闭。
框选图纸在命令栏输入W回车，保存桌面，再把图纸导入试试。
2、转为天正T3
3、加密图纸解锁
第一步：为了保存好原件，先复制一个文件：
第二步：打开复制文件：
第三步：在命令框输入命令export
第四步：按回车键，自动弹出对话框：
第五步：将文件类型改为WMF 格式：
按此键选取文件类型
第六步：保存至桌面
第八步：拉动小方框，全部选择图形：
第九步：命令框提示：找到1个
第十步：按回车键，接着你在桌面上将看见你保存的文件，接着关闭CAD。
文件格式为WMF
第十一步：打开CAD软件
双击打开
第十二步：
出现空白工作面
第十三步：在命令框输入import
第十三步：按回车键，弹出对话框
第十四步：打开刚才保存的WMF 文件
点击打开第十五步：自动打开文件，如下
右下方的进度条
第十六步：点击工具栏左下角分解按钮
第十八步:光标变成小方框,全部选择图形,按回车键.
2、大概等15秒就OK了,现在,想怎么改就怎么改吧!
3、。
CAD导入广联达不显示的解决方法
1、可能是CAD图元被锁定或者被冻结了；在图层下拉框中找到这些图元，点开相应的符号保存后再次导入就可以了。
2、有可能是因为CAD图纸版本太高，采用高版本的CAD程序打开图纸，点击左上角“文件”，选择“另存为”，在弹出框中的最下面的“文件类型”里选择“AutoCAD2004/LT2004图形(*.dwg)”，再点击“保存”，这样转换为低版本后再导入。
3、有可能是因为设计人员采用天正建筑，或天正结构，或天正给排水制图软件绘制的图纸。
解决办法是：用天正打开图纸，从左侧中文菜单栏的“文件布图”下采用“图形导出”或“批量转旧”功能将图纸保存为“****_t3.dwg”格式的文件后再导入软件即可显示完整的CAD图元。
4、可能是这个CAD文件使用了别的CAD文件中的图块，首先把图纸放置于一个文件夹内，使用CAD打开图纸，在命令提示栏内输入XR，按回车键；在弹出的界面中，选择参照名，选择绑定，如果是英文版的，选择命令BIND,点击确定，推出外部参照器，保存后再次导入到软件中就可以了。
导入CAD图常见问题及解决方法一、 CAD图导入软件后，有部分图元丢失将CAD 图导入GCL2008软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1. 没有导入图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。
这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2. 此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。
广联达cad导图不成功几个解决方案
广联达CAD导图导入不成功分析
广联达预算软件在预算领域发挥了不小作用，很多朋友在使用过程中，总会存在这样那样的问题，针对工程实际，我个人总结了几点CAD导图过程中存在的几个问题。
广联达软件锁（当然是正版的，盗版的没法用哦）
1.打开算量软件，CAD图纸导入软件中，在广联达软件中什么都看不到，是什么原因？
解决方法： A，在AutoCAD里面，双击滚轮-全屏显示{找到撑图的原因}，用眼力找到很远的图元，删掉即可。
然后再次双击滚轮，想要的CAD图元就呈现在面前，可以导入了。
B，在
AutoCAD里面，直接找到需要导入的图元，直接框选，再Ctrl+C复制出来，新建一个AutoCAD文件，Ctrl+V粘贴进去，另存为文件导入即可
2.导入图纸后，发现部分图元丢失，比如梁板轴线，轴网等
解决方法： C，在AutoCAD软件里面，因为图层冻结或者锁定，解锁解冻即可D，直接用天正CAD打开文件，直接选择天正左侧工具栏----“文件布图”----“图形导出”，将此文件转换成后缀名为_t3.dwg的天正3文件即可
3.本来选择一个构件图元，结构把其他构件图元全部选中了。
解决方法：E，利用AutoCAD软件打开该文件，点选图上一个图元，但显示该文件图元全部选中，这时打开菜单栏“修改”－“特性”选中图元，，此时显示该CAD图元是“多得插入块”导致的无法导入。
（exm.lsp工具随附件），如果以上几个问题无法解决，那么不是软件的问题，而是设计院的CAD图的问题，需要协调设计院解密图纸。
广联达导图功能问题解答---关于CAD导不进来&部分图元丢失的情况
最近用户老是反映有一些CAD图导入软件时有问题，针对此问题，现将目前反馈的一些不能导入问题及解决方法整理一下，供大家参考，如以后还有其它类问题请大家及时反馈。
导入CAD图常见问题及解决方法一、CAD图导入软件后，有部分图元丢失将CAD图导入GQI软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1.没有导入图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。
这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2.此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GQI软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。
找到之后，选择绑定然后保存就可以识别了。
如下图详细操作步骤：一、将图A，图B置于一个文件夹内，使用CAD打开图A二、在命令提示栏内输入XR，按回车键三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。
二、CAD图导入软件时无法导入，在预览框无法预览到图对于在GQI软件中导入CAD时，在预览框无法预览到图可能有以下几种情况：1. 此CAD文件设计时采用块设计导致的解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。

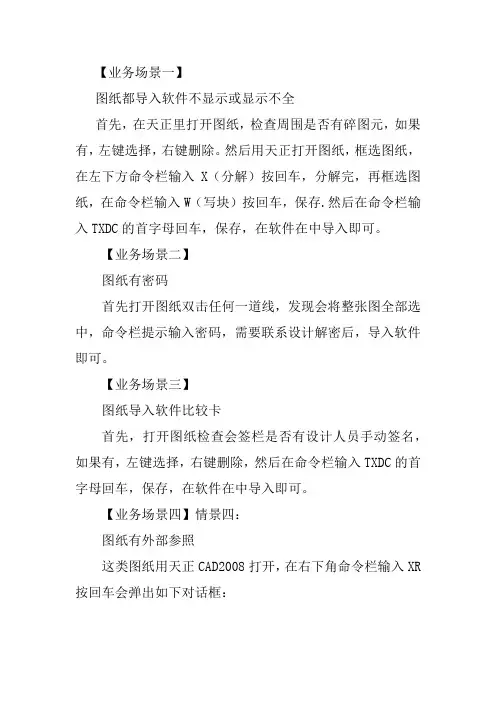

CAD图导入广联达算量 软件不显示
【业务场景一】
图纸都导入软件不显示或显示不全
首先，在天正里打开图纸，检查周围是否有碎图元，如果有，左键选择，右键删除。
然后用天正打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再框选图纸，在命令栏输入W（写块）按回车，保存.然后在命令栏输入TXDC的首字母回车，保存，在软件在中导入即可。
【业务场景二】
图纸有密码
首先打开图纸双击任何一道线，发现会将整张图全部选中，命令栏提示输入密码，需要联系设计解密后，导入软件即可。
【业务场景三】
图纸导入软件比较卡
首先，打开图纸检查会签栏是否有设计人员手动签名，如果有，左键选择，右键删除，然后在命令栏输入TXDC的首字母回车，保存，在软件在中导入即可。
【业务场景四】情景四：
图纸有外部参照
这类图纸用天正CAD2008打开，在右下角命令栏输入XR 按回车会弹出如下对话框：
如果是已加载，在已加载上点鼠标右键---绑定即可
如果是未加载的图纸，在下方‘找到位置’中添加未加载的图纸，再绑定即可。
天正CAD图纸导入广联达后缺失或空白的解决方案
天正CAD导入后一片空白，什么也没有导入进来，或者导入后丢一部分东西，但是在天正中打开查看正常？（前提是系统中也安装了天正软件）
原因：天正CAD图纸是经过了天正加密的，如果在一台只安装了autoCAD软件的电脑上打开这些图纸，也是会出现以上问题，这是因为天正4及以后的天正版本，对图纸进行了加密，但是天正3却没有对图纸进行加密，所以我们只需要将天正CAD图纸转换为天正3版本即可
思路：将天正的图纸转旧，转换成T3格式再保存即可。
第一步，打开天正软件。
这里以天正7.5为例，其他版本的方法是一样的。
第二步，点击左侧工具条上的“文件布局”→“批量转旧”。
（这里不需要打开你的CAD图纸）
第三步，选择你要转换的CAD图纸
第四步，选择转换后的图纸保存路径，这里一般我们选择桌面即可
第五步，此时并没有开始转换，查看最下方的命令框内，要求选择转换的版本
默认是天正3格式，所以可以直接点击回车。
如果默认的不是天正3，那么，输入一个3，再点回车
第五步，再看命令框内，又有一个提示，询问是否给文件名增加一个后缀，默认增加，直接点回车就行了
第六步：查看选择转换后图纸保存路径，转换的图纸即保存在此路径下，把转换为天正3格式的CAD图纸导入软件，就不会再有那些问题了。
此教程适用于GCL8.0、GGJ10.0、GCL2008、GGJ2009、GQI2009。
广联达算量中使用CAD导图中的问题及处理办法
CAD导图中图纸加密及图元丢失等问题的处理在我们有了CAD图纸电子版的情况下，广联达CAD识别这一功能无疑是给算量工作者减轻了建模的负担，节省了大量的时间，大大提高了工作效率。
在一般情况下，我们手中的CAD图纸都能顺利地导入软件中。
但是，也有很多时候，我们在导入图纸过程中或导入图纸后出现这样或那样的问题，使我们不能顺利地开展算量工作。
在广联达新干线或其他网站上经常看到有人提出导入CAD图纸中遇到的问题和很多人给出的处理办法，网上也有很多关于处理这方面问题的文章。
但是，我们还是有很多的人经常遇到这样的问题和被这样的问题所困扰。
我在新干线上经常回答这样的问题，也有很多人通过新干线找我处理CAD图纸，本人在这方面积累了一些经验，愿与大家分享于后，希望对大家有所帮助。
导入CAD图纸中遇到的问题大致可以归纳为导入后CAD图纸显示不完整、导入后完全不显示、不能导入三类情况。
后面对这三类情况出现的原因、处理办法及操作顺序进行具体说明。
一、第一类情况：导入后CAD图纸显示不完整我们经常遇到CAD图纸很顺利地导入了软件，本以为可以进行识别了，但是，有部分图元不显示，即有些人说的部分图元丢失了。
这种情况有可能是下列三种情况之一造成的：原因一：CAD图纸中的某些图元是以块的形式绘制的，这些块就像我们算量软件中的组合构件飘窗、楼梯、阳台一样，是由多个图元组合而成的，最常见的块有室内的家具、洁具等。
块图元不能导入软件，即导入后不能正常显示或丢失。
处理办法：在CAD程序中分解（也叫炸开）需要显示的这些块，然后保存分解后的CAD图纸，再导入软件中即可正常显示全部图元了。
操作顺序：在CAD图纸中选中需要分解的块图元（图1）――在工具栏选择分解（图2或图3）或选中需要分解的块，使用快捷键进行分解。
快捷操作方式为：输入X，然后回车即可分解（大写状态下按一次回车键，小写状态下按两次回车）。
原因二：有可能是设计人员采用天正建筑，或天正结构，或天正给排水制图软件绘制的图纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、可能是CAD图元被锁定或者被冻结了；在图层下拉框中找到这些图元，点开相应的符号保存后再次导入就可以了。
2、有可能是因为CAD图纸版本太高，采用高版本的CAD程序打开图纸，点击左上角“文件”，选择“另存为”，在弹出框中的最下面的“文件类型”里选择“AutoCAD2004/LT2004图形(*.dwg)”，再点击“保存”，这样转换为低版本后再导入。
3、有可能是因为设计人员采用天正建筑，或天正结构，或天正给排水制图软件绘制的图纸。
解决办法是：用天正打开图纸，从左侧中文菜单栏的“文件布图”下采用“图形导出”或“批量转旧”功能将图纸保存为“****_t3.dwg”格式的文件后再导入软件即可显示完整的CAD图元。
4、可能是这个CAD文件使用了别的CAD文件中的图块，首先把图纸放置于一个文件夹内，使用CAD打开图纸，在命令提示栏内输入XR，按回车键；在弹出的界面中，选择参照名，选择绑定，如果是英文版的，选择命令BIND,点击确定，推出外部参照器，保存后再次导入到软件中就可以了。
导入CAD图常见问题及解决方法一、 CAD图导入软件后，有部分图元丢失将CAD 图导入GCL2008软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1. 没有导入图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。
这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2. 此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3. CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。
找到之后，选择绑定然后保存就可以识别了。
如下图详细操作步骤：一、将图A，图B置于一个文件夹内，使用CAD打开图A 二、在命令提示栏内输入XR，按回车键三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND 四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。
二、 CAD图导入软件时无法导入，在预览框无法预览到图对于在GCL2008软件中导入CAD时，在预览框无法预览到图可能有以下几种情况： 1. 此CAD文件设计时采用块设计导致的解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。
用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击菜单栏“修改”－“分解”功能，把图块炸开。
然后保存文件，再次导入软件就可以了。
2.利用CAD软件打开该文件，点选图上一个图元，但显示该文件图元全部选中，这时打开菜单栏“修改”－“特性”选中图元，，此时显示该CAD图元是“多得插入块”导致的无法导入。
（exm.lsp工具随附件）解决方法：第一步：选中该“多重插入块”，在其属性里将行、列均改为“1"; 第二步：在状态栏命令行里输入appload命令，点击回车，弹出对话框，如下图所示，加载“exm.lsp”，然后点击“关闭”第三步：在状态栏命令行里输入“exm”根据提示选中多重插入块；第四步：运行“explode”分解命令就可以将多重插入块分解了，然后保存文件再导入GCL2008软件就可以了。
3. CAD 图文件太大，多达几十兆 CAD图文件一般不会有几十兆的文件，形成这种文件的原因有可能是由于CAD图有填充图或一些波形线条，当利用“分解”功能，将文件分解后，文件图元会暴涨，所以我们只要在CAD文件中分块选中图元，如果选择过程很慢，则表示选中图元中有很多图元，这时我们进行排查，找到这部分图元后，在图层管理中，将图元图层“关掉”，此时再将其它图元选中后复制到一个新建的工程中就可以了。
三、解决CAD图导入后显示小的方法？ CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。
但是用CAD软件打开，就能正常显示。
这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。
解决办法：用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面右上方还有一个小点，拉框选中把这个点删除就可以了。
导图一般是先导结构部分，后导建造部分，结构部分： 1. 导轴网点开“CAD识别”的“CAD草图”界面，打开“导入CAD图”，在对话框中把需要导入的CAD文件打开导图和画图的顺序一样，需要先确定轴网，再画柱子，所以我们一般选择柱平面布置图来导轴网和柱子。
①点击“识别轴网”，进入轴网识别界面，点击“提取轴线”鼠标移动到任意一根红色的轴线位置，手按住键盘上Ctrl键，鼠标左键点击轴线，这样就可以按照CAD图的图层批量选中轴线（若要按照CAD图的颜色来选取则按住Alt键选择），选中后所有的轴线呈蓝色状态，点击鼠标右键，则可以把轴线提取；②接下来点击“提取轴线标识”，同样按照上面的方法批量选中轴线的标识,选中后点击鼠标右键将轴线标识提取。
（注意：需要正确选择红色的轴线和绿色的标识，不要选反）③最后点击“识别轴线”即可将轴线完全识别过来。
2. 导柱对于柱子，如果CAD图提供平法柱表格式配筋，则可以将柱钢筋快速导入，操作如下：①回到“CAD草图”界面，点击“转换符号”，软件自动弹出符号转换对话框，将鼠标移动导任何一个CAD原始钢筋符号处点击一下，软件自动提示出软件的钢筋符号（也可以下来修改），点击转换，选择是即可批量将相同标注的钢筋符号快速转换过来②转换完后，既可进行柱表的识别，点击“识别柱表”，拉框选中柱表呈黄色虚线状态，点击鼠标右键，软件会弹出“识别柱表—选择对应列”的对话框，在此对话框第一行的空白行中点击鼠标左键从下拉框中选择该列的对应关系，选择好了后点击“确定”，弹出的对话框选择“是”，再次弹出的对话框也点击“是”，这样就进入“柱表定义”界面（此时柱表里面的信息已经有了），点击对话框下面“生成构件”，直到弹出“生成构件成功”才能推出该界面，③这样操作后看看每一层楼柱子的定义构件里面是不是都有柱子的属性和钢筋了，接下来就可以导柱的图形了。
④接下来我们导柱图，切换到“识别柱”界面，点击“提取柱边线”，鼠标移动到任意一个柱子的外皮边线位置，按照上文方法全部选中柱边线，点击鼠标右键提取走；然后点击“提取柱标识”，选择全部的柱子标识，（注意此时选择时需要将柱名称和引线都选中）点击鼠标右键提取走标识，最后从“识别柱”的下拉框中选择“自动识别柱”，软件即可把柱子的图从CAD图中识别过来。
3. 定位CAD图此时柱子的图已经使用完了，我们需要从新把梁图导入进来，在每导入一张新的CAD图的时候都要进行一次CAD图的定位，方法如下①回到“CAD草图”界面，在“导入CAD图”中把梁图导入软件，此时可以看到进来的梁图和我们已经导到软件里面轴网柱子时错位的，选择“定位CAD图”，此时需要将CAD 图拖动到软件的轴网上来，保证点与点重合。
选择“交点”的捕捉方式，如左图，选择CAD图上的1轴线和A轴线，两根轴线找到一个交点（注意此时不是直接去点那个交点，而是点两根线，让这辆根线自动寻找交点），将该交点拖动到软件轴网的1轴线和A轴线的交点处，这样两张图就完全重合了， 4. 导梁定位好了梁图后就可以开始导梁了，同样的，导之前我们必要要先对梁的集中标注和原位标注的钢筋信息进行符号转换，方法与上面讲解的柱子的转换方法一样，就不再叙述。
接下来点击“识别梁”，①点击“提取梁边线”，如图，鼠标移动到CAD图任意一根梁的外皮边线位置，按照上文所说方法批量选中梁边线，让所有边线呈蓝色的选中状态，再点击鼠标右键，将边线提取。
②然后点击“提取梁标注”从下拉框中选择“自动提取梁标注”，然后将鼠标移动到CAD 图上的梁的集中标注和原位标注位置，将他们都批量选中（注意此时有可能CAD图的集中标注和原位标注不在同一个图层上，可能需要两次或多次使用Ctrl功能才能全部选完），再点击鼠标右键，将梁标注提取。
③接下来点击“识别梁”，从下拉框中选择“自动识别梁”即可把梁自动识别过来。
此时识别过来的梁都是呈粉红色的即还没有进行原位标注。
点击“识别原位标注”，从下拉框中选择“单构件识别梁原位标注”，如图最后鼠标移动到软件中某一根粉红色的梁构件上先点击左键选择，再点击右键确认，这样连续的操作，一根一根梁的点击下去，看看是不是每一根梁的原位标注的钢筋信息都读取到了？④最后，软件不提供导板的功能，因为板在钢筋软件中着重指板的砼，可以直接切换到板的界面用“自动生成最小板”快速的布置板构件，至于里面的受力筋和负筋可以使用CAD导图，但是他们都是一根钢筋一根钢筋的到，比较慢，建议直接在软件中画更能提高效率。
一般来说结构图中我们就导轴网，柱子和梁，自己补画板和板钢筋，画完了以后再把钢筋工程导入图形工程，在图形软件里面继续采用CAD导图功能导墙和门窗。
建筑部分： 5. 导墙把钢筋文件导入图形文件后开始导入墙图，在图形软件的“CAD草图”下“导入CAD图”中把把需要导入的CAD文件打开（在这里以软件安装程序下提供的CAD图来导入做讲解，路径是“C：\Grandsoft\GCL\8.0\Sample”里面），导入进来后同样需要进行“定位CAD图”来定位图，操作和上文的方法一样。
①接下来可以进行墙的导入，点击“提取墙线”如图，然后把鼠标移动到任意一段墙的墙线处，按照上文介绍的方法批量选中所有墙线，点击右键提取走。
②然后点击“读取墙厚”，此时需要我们来确定各个墙厚度，操作方法是把鼠标移动到一段墙的两个边线分别左键点击，然后点击鼠标右键确定，软件弹出一个“创建墙构件”的对话框，在这个里面输入墙的名称（建议以墙的厚度来代替名称）并可以同时确定墙的材质，如右图。
也就是说在这个操作更具墙的厚度种类来读取，有几种墙厚就要这样操作几次。
所有的墙厚读取完了后，点击“识别墙”，在弹出的对话框里面点“识别”，如图这样就可以把所有的墙导入进软件了。
6. 导门窗洞①在导门窗洞之前需要先把门窗表导入软件，因为在门窗的平面布置图上面只能看到门窗的宽度，无法知道高度，所以需要先导门窗表，具体方法如下：②回到“CAD草图”界面把含有门窗表的CAD图导入软件，此时我们只需要他的门窗高宽，所以不需要进行CAD图的定位。
