阀门的型号编制
标准阀门型号编制方法及示例

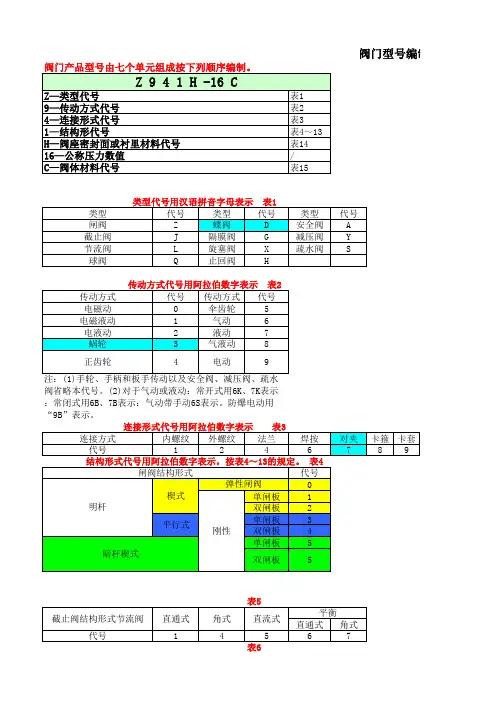

标准阀门型号编制方法及示例1．标准阀门型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。
表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U 注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。
3．传动方式代号用阿拉伯数字表示，按表2的规定。
表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9 注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。
（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。
蜗杆-T形螺母用3T表示。
4．连接形式代号用阿拉伯数字代号表示，按表3的规定。
表35．结构形式代号用阿拉伯数字表示，按表4~13的规定。
表4表5表6表7表8表9表10表11表12表136．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。
表147．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。
用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。
8．阀体材料代号用汉语拼音字母表示，按表15的规定。
表15注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
9．示例：例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1 直动楔式双闸板闸阀例2：手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀：Q21F-40P 外螺纹球阀例3：气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6k41J-6 气动常开式衬胶隔膜阀例4：液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-2.5 液动蝶阀例5：电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540℃下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170 电动焊接截止阀。
阀门型号编制方法
阀门型号编制方法阀门型号编制方法阀门是工业生产过程中常见的一种设备，用于控制流体的流动，具有打开与关闭、调节流量和阻止倒流的功能。
为了方便识别和选择，阀门都有相应的型号编制方法。
本文将介绍阀门型号编制的基本原理和方法。
一、阀门型号编制的基本原理阀门型号编制是根据阀门的特性、性能和规格进行的一种分类和命名方法。
其目的是为了方便用户根据需求选择合适的阀门，同时也方便生产厂家管理和生产。
在阀门型号编制中，一般会包括以下几个方面的内容：1. 阀门类型：根据阀门的结构和工作原理，可以将阀门分为截止阀、调节阀、安全阀、止回阀等不同类型。
根据阀门的功能和用途，将阀门进行分类命名，并在型号中进行标注。
2. 阀门结构：阀门的结构是指阀门的外观形状和内部构造。
在阀门型号编制中，可以根据阀门的结构特点进行命名，例如“直通式阀门”、“角座阀门”、“斜坐阀门”等。
3. 阀门尺寸：阀门尺寸是指阀门的入口、出口和通径的尺寸。
在阀门型号编制中，会根据阀门的尺寸进行标识和命名，例如“DN50”、“DN100”等。
4. 阀门材质：阀门材质是指阀门的制造材料，一般包括铸铁、球墨铸铁、不锈钢、黄铜等。
根据阀门的材质，可以在型号中进行相应的标注和命名。
二、阀门型号编制的方法1. 型号编制规则：阀门型号编制一般采用字母和数字组合的方式进行，其中字母代表阀门的类型和结构，数字代表阀门的尺寸和材质。
一般情况下，阀门的型号编制规则由生产厂家根据自身情况和需求来决定，但也需要遵守行业相关标准和规范。
2. 阀门类型标注：在阀门型号编制中，可以通过字母进行阀门类型的标注。
例如，J代表截止阀，R代表调节阀，S代表安全阀，C代表止回阀等。
这样可以快速确定阀门的类型，方便用户选择和购买。
3. 阀门尺寸表示：阀门尺寸一般通过数字进行标识，表示阀门的入口、出口和通径的尺寸。
例如，DN50表示通径为50mm的阀门，DN100表示通径为100mm的阀门。
这样可以方便用户根据实际需求选择合适尺寸的阀门。
阀门型号编制方法
阀门型号编制方阀省略本代号。
(2)对于气动或液动：常开式用6K、7K表示：常闭式用6B、7B表示：气动带手动6S表示。
防爆电动用“9B”表示。
减压阀结构形式代号12345硫水阀结构浮球式钟形浮子式脉冲式热动力式代号1589代号带散热片全启动012全启式4双弹簧微启式3微启式7全启式8微启式5带控制机构全启式69旋塞阀直通三通四通直通三通结构形式填料式填料式填料式油封式油封式代号34578阀座密封面或衬里材料代号阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金T 巴氏合金B 衬胶J橡胶X 合金钢H 搪瓷C 尼龙塑料N 渗氮钢D 衬铅Q 氟塑料F 硬质合金Y 渗硼钢P编制方法表11表10薄膜式弹簧薄膜式活塞式波纹管式杆杆式脉 冲 式表12安全阀结构形式弹簧封闭微启式全启式带板手不封闭注：杆杆式安全阀在类型代号前加“G”汉语拼音字母。
表136.阀座密封面或衬里材料代号用汉语拼音字母表示 表14注：由阀体直接加工的阀座密封面材料代号“W”表示：当阀座和阀瓣(闸板)密封面材料不同时，用低硬度材料代号表示(隔膜阀除外)。
公称压力数值，按JB74-1994“管路附件公称压力，试验压力和工作压力”的规定。
用于电站工业的阀门，当介质最高温度超过 530℃时按JB74-1994第5条的规定，标注工作压力。
阀体材料代号用汉语拼音表示 表15阀体材料代号阀体材料代号阀体材料代号灰铸铁Z铜合金T1Cr18Ni9Ti P 可锻铸铁K碳钢C1Cr18Ni12Mo2Ti R 球墨铸铁Q Cr5Mo I12Cr1Mov V注：PN≤16Kgf/cm2的灰铸铁阀体和PN≥25kgf/cm2的碳素钢阀体，省略本单元。
阀门型号编制方法

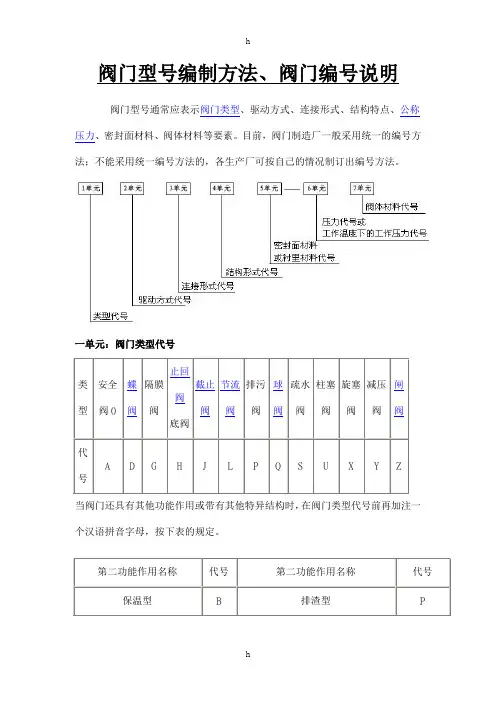

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
一单元：阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
第二功能作用名称代号第二功能作用名称代号保温型B排渣型P 类型安全阀0蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料当密封副的密封面材料不同时，以硬度低的材料代号表示。
六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。
(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。
阀门型号的编制方法
第一部分：阀门类型的代号阀门的类型代号用字母按（表1）的规定表示。
如果标号的阀门还具有其它功能或带有其它特异结构时，需要在阀门类型代号前面加注一个按（表2）规定表示的字母。
a低温型指允许使用温度低于一46C以下的阀门。
举个例子，我们从表1可以看到普通止回阀的型号H,如果将此阀门特殊化，比如防火止回阀由于具有特殊功能，所以结合表1和表2就该表示为FH o第二部分：驱动方式代号驱动方式用阿拉伯数字按（表3）的规定来表示。
注：L安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门（如手动蝶阀、手动闸阀、球阀等），阀门驱动方式代号省略，不表示。
2.只有当两种动力源同时对其作用才能控制其启闭时，此时我们用电磁一液动、电一液动、气一液动表示。
3.气动常开阀门用6K表示，气动常闭阀门用6B表示，液动常开阀门用7K表示，液动常闭阀门用7B表示。
4.防爆电动阀门用9B表示。
第三部分连接形式代号阀门的连接形式用数字按（表4）规定的表示。
注：阀门的连接形式用代号表示即可，具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。
第四部分结构形式代号阀门的结构形式用用阿拉伯数字按（表5-表15）规定的表示。
道这一部分没有特别要说明的，只要依据阀门的类型、结构形式找到相对应的形式代号就可以。
第五部分：密封面或衬里材料代号阀座密封面或衬里材料代号按（表16）规定的字母表示。
表16密封面或衬里材料代号注：1•除隔膜阀外，阀门的密封面材料不同时哪种材料硬度低即用其表示。
2,密封材料与阀门的本体材质相同时，密封面材料代号用W表示。
第六部分：压力代号L阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。
比如说某阀门的公称压力为L6MPa,则该阀门的压力代号为16。
2.压力等级采用磅级(Ib)或K级单位的阀门，在型号编制时.，应在压力代号栏后有Ib或K的单位符号。
第七部分：阀体材料代号阀体材料代号用字母按（表17）的规定表示。
阀门型号规格编码规则
阀门型号规格编码规则
阀门型号规格编码规则
本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜阀、止回阀、安全阀、减压阀、疏水阀、旋塞阀、柱塞阀。
1．阀门的型号编制方法如下：
表1
类型代号类型代号
闸阀Z 旋塞阀X
截止阀J 止回阀和底阀H
节流阀L 安全阀 A
球阀Q 减压阀Y
蝶阀 D 疏水阀S
隔膜阀G 柱塞阀U
注：当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P 低温型D a快速型Q
防火型 F （阀杆密封）波纹管型W
缓闭型H ——
D a 低温型指允许使用温度低于-46℃以下的阀门。
省略）阀体材质
4.0MPa,1Cr18Ni9Ti (不锈钢，相当于304)阀体材质
7．公称压力数值
按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。
用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。
WCB C
注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
阀门型号编制方法
阀门型号编制方法一、引言。
阀门是工业生产中常用的一种控制装置，用于控制流体的流动、压力、温度等参数。
在实际应用中，阀门的型号编制是非常重要的，它直接关系到阀门的选型、安装和维护等工作。
因此，阀门型号编制方法的研究具有重要的意义。
二、阀门型号编制的基本原则。
1. 按照国家标准和行业标准进行编制，确保阀门型号的统一和规范。
2. 考虑阀门的使用环境和工作条件，确保阀门的性能和可靠性。
3. 考虑阀门的材质、结构、连接方式等因素，确保阀门的适用性和可操作性。
三、阀门型号编制的步骤。
1. 确定阀门的类型和用途，例如截止阀、调节阀、安全阀等。
2. 根据阀门的工作压力和温度等参数，选择合适的阀门材质和密封材料。
3. 根据阀门的结构和连接方式，确定阀门的型号和规格。
4. 根据阀门的执行标准，确定阀门的执行标准编号。
5. 根据阀门的附件和配件，确定阀门的附件和配件编号。
6. 综合考虑以上因素，编制阀门的完整型号。
四、阀门型号编制的注意事项。
1. 阀门型号编制应遵循标准和规范，不得随意更改或混淆。
2. 阀门型号编制应充分考虑阀门的使用环境和工作条件，确保阀门的性能和可靠性。
3. 阀门型号编制应注意阀门的材质、结构、连接方式等因素，确保阀门的适用性和可操作性。
4. 阀门型号编制应注意阀门的执行标准和附件配件，确保阀门的符合标准和规范。
五、阀门型号编制的实例。
以一款DN50截止阀为例，其型号编制如下：1. 阀门类型，截止阀。
2. 工作压力，1.6MPa。
3. 工作温度，-20℃~200℃。
4. 阀门材质，不锈钢。
5. 结构形式，法兰连接。
6. 执行标准，GB/T 12235-2005。
7. 附件配件，手轮、法兰密封垫片。
综合考虑以上因素，该款阀门的型号编制为，Z41H-16C DN50 不锈钢法兰截止阀。
六、结论。
阀门型号编制是阀门选型、安装和维护等工作的基础，对于确保阀门的性能和可靠性具有重要的意义。
在编制阀门型号时，应遵循标准和规范，充分考虑阀门的使用环境和工作条件，确保阀门的适用性和可操作性。
阀门型号编制说明
阀门型号编制说明
阀门的型号编制由7个单元组成，其含意如图所示：公称压力代号用阿拉伯数字表示，其数值是以兆帕（Mpa）为单位的公称压力值的10倍。
用于电站工业的阀门，当介质最高温度超过530℃时，其数值得是以兆帕（Mpa）为单位1Kg/fcm2的>10倍。
第一单元：阀体材料代号第二单元：公称压力代号第三单元：阀座密封面或衬里材料代号
第四单元：结构形式代号第五单元：连接形式代号第六单元：传动方式代号第七单元：
对于手轮、手柄和扳手驱动的阀门，弹簧安全阀、则省去第二单元。
联络方式:
辽宁省铁岭高压阀门厂
厂址:辽宁省铁岭市工人街邮编:112000
电话:0410 - 4845162 4603601 4836791传真: 0410 - 4845168 4845169 E-mail:valve@
开户行:辽宁省铁岭市工商银行银州支行帐号: 0712002009245075389
阀门参考价格:
给排水阀门群:浮球阀减压阀水泵控制阀防污隔断阀比例式减压阀静音式止回。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．阀门的型号编制方法如下：
2．类型代号用汉语拼音字母表示，按表1的规定。
表1
注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加
“D”“B”和“W”汉语拼音字母。
3．传动方式代号用阿拉伯数字表示，按表2的规定。
表2
注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。
（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。
蜗杆-T形螺母用3T表示。
4．连接形式代号用阿拉伯数字代号表示，按表3的规定。
表3
5．结构形式代号用阿拉伯数字表示，按表4~13的规定表4
表5
表6
表7
表8
表9
表10
表11
表12
表13
6．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。
表14
7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。
用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。
8．阀体材料代号用汉语拼音字母表示，按表15的规定。
表15
注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
阀门型号和名称编制方法示例
例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：
Z942W-1 直动楔式双闸板闸阀
例2：手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀：
Q21F-40P 外螺纹球阀
例3：气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀：
G6k41J-6 气动常开式衬胶隔膜阀
例4：液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：
D741X-2.5 液动碟阀
例5：电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540'C下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀：
J961Y-P54170 电动焊接截止阀。
