建筑给排水第2章自动喷淋系统

开口部位，强度≥２L/(s.m)。 ③ 工作原理 同雨淋系统
８、水喷雾系统
① 特点 喷雾喷头把水粉碎成细小水雾（100~700µm），
起表面冷却、窒息以及乳化、稀释作用。
② 适用场所 适用范围较广，一般在扑灭可燃液体火灾、电
气火灾中得到广泛应用。如变电站、地下油库等。
③ 工作原理 同雨淋系统
三、喷头及控制件

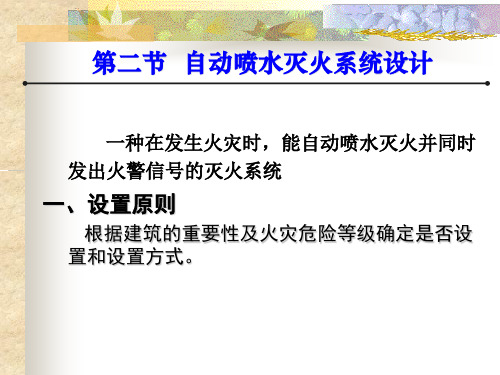

第二节 自动喷水灭火系统设计
一种在发生火灾时，能自动喷水灭火并同时 发出火警信号的灭火系统
一、设置原则
根据建筑的重要性及火灾危险等级确定是否设 置和设置方式。
火灾危险等级分类（4级）P81（了解） 划分依据：可燃物性质、数量、分布状况，室内空间条件、
人员密度、扑灭初期火灾的难易程度，疏散及扑救难度 1.轻危险级：可燃物少、可燃性低、发热量少、易疏散 2.中危险级：Ⅰ、Ⅱ级 可燃物中等、可燃性中等、火灾初期不会引起剧烈 燃烧的场所，如大多数的民用建筑和工业厂房
（布置间距根据P80图2-7计算） ① 正方形：X B 2R cos450
② 长方形： A2 B2 2R
③ 菱形： A 4R cos300 sin 300 B 2R cos300 cos300
喷头布置的基本要求：
① P340页 附录2-2（喷头间距）、附录2-3（配水（支） 管控制的喷头最大数量）；
1、喷头 闭式喷头：采用热敏元件特制的释放机构组件； 玻璃球和易熔合金闭式喷头
安装方式：直立型、下垂型、边墙型、吊顶型、普通型
开式喷头： 开启式、水幕、喷雾喷头
各种类型喷头适用场所见书P75，表2-17 喷头的技术性能参数和色标见书P78，表2-18
2、报警阀 作用：启闭管网中的水流，同时传递控制信号到控制 系统并启动水力警铃报警。 规格：DN50、65、80、125、150、200 类型：湿式、干式、干湿式和雨淋式
闭式喷水-泡沫联用（橡胶、塑料、阴燃）
雨淋（严重危险级火灾） 水幕（冷却防火分隔物） 水喷雾（变压器、飞机发动机试验台、燃油燃气锅炉房）
雨淋喷水-泡沫联用
1、湿式喷水灭火系统 ① 特点： 喷头：常闭 管网：充满有压水
② 工作原理：
③ 优、缺点 优：灭火及时、扑救效率高 缺：平时充有压水，易渗漏，影响建筑物外观
餐厅、展览厅、舞厅、体育场、电子游艺场 等；
＞800座的电影院、礼堂的观众厅。 水幕系统： （5）人防工程内代替防火墙的防火卷帘的上部
自动喷水灭火系统分类
(按照喷头常开或常闭和管网是否充水) 湿式（温暖地区）
自
（ 根
动据
喷 水
喷 头 的
灭形
火 系
式 划 分
统）
闭式 开式
干式（严寒地区） 干湿式（采暖期不长地区） 预作用式（不允许有水渍损失场所） 重复启闭预作用式
特点：▲可以部分克服干式系统效率低； ▲管道内交替充满水和空气，容易腐蚀； ▲施工和管理复杂，气密性要求严格，随 着季节变化要变化系统的形式； ▲管道系统要考虑放空积水的措施，管道 必须一定的坡度敷设。
４、预作用式喷水灭火系统
① 特点 喷头：常闭 管网：平时充低压空气或氮气
② 适用范围 （1）冬季冻结和不能采暖的建筑物内 （2）不允许有误喷而造成水渍损失的建筑物 （如高级旅馆、医院、重要办公楼、大型商场等） ③ 工作原理
６、雨淋喷水灭火系统
① 特点
喷头：常开
管网：平时雨淋阀后为空管，阀前充水
② 适用场所
严重危险级的建筑物，火势燃烧猛烈、蔓延迅速
的场所。
如：生产易燃物的厂房、库房，剧院、礼堂的舞台、
大型演播室、电影摄影棚；
③ 工作原理
高位水箱
所有喷头喷水灭火
探测器启动
电控箱 确认 打开雨淋阀
声光报警
压力开关 水力警铃报警
0.14 0.24 0.35 0.45 ＞0.45
0.14 0.25 0.38 0.55 ＞0.55
喷头与梁、通风 管道的水平距离a
a＜0.3 0.3≤a＜0.6 0.6≤a＜0.9 0.9≤a＜1.2 1.2≤a＜1.5 1.5≤a＜1.8
a=1.8
②直立型、下垂型标准喷头的溅水盘下0.45m，其他直立 型、下垂型喷头的溅水盘下0.9m范围内有障碍物时：
启动水泵
７、水幕系统
① 特点 喷头常开，沿线状按1～3排排列。主要起阻火、
冷却、隔离作用。 ② 适用范围
适用于需防火分区的交界处，如舞台与观众之间 的隔离水帘，防火卷帘冷却等。
冷却作用：单排布置，强度≥0.5L/(s.m)。 阻火作用：单或双排，用于保护面积不超过3m2的
开口部位，强度≥１L/(s.m)。 隔离作用：双或三排，用于保护面积超过3m2的
的仓库、冷藏室、冷库等； （3）环境温度在70 ℃以上不宜采用湿式喷水灭
火的场所； （4）要求：管网容积不宜大于1500L，当设排气
装置时，不宜超过3000L。
３、干、湿式自动喷水灭火系统
交替使用干式和湿式。在冬季，管道内充 满有压空气，工作原理与干式相同；在温暖季 节，管网里改为充水，其工作原理与湿式相同。
探测器启动 预作用阀启动 充水 火场温升 喷头炸裂 喷水灭火
５、重复启闭式
在预作用系统的基础上发展起来。
特点：不需要人工关闭、不需要更换喷头，具 有自动启动、自动关闭功能，可有效扑 灭复燃火灾。
关键部分：受烟感、温感控制的水流控制阀， 在水流控制阀的排水管上安装有电磁 阀，电磁阀受探测器控制。
该系统造价高，一般用于特殊场合，如计 算机房、烟草仓库等。
3.严重危险级：Ⅰ、Ⅱ级
可燃物多、火灾危险性大、火灾时引起猛烈燃烧并能迅速
蔓延。如烟厂、酒厂，印刷厂、摄影棚等
4.仓库危险级：Ⅰ、Ⅱ、Ⅲ级
针对仓库
火灾危险等级场所举例见教材P82表2-21。
设置自动喷水灭火系统的场所
见教材表2-11 增加: 闭式系统
（15）Ⅰ、Ⅱ、Ⅲ类地下、低层、多层停车库 （16）人防工程：使用面积＞1000m2的商场、旅馆、
⑦计算其他管段的流量、水头损失； 注：只有在作用面积内的喷头才计算喷水量，作用 面积后的管段流量不增加，仅计算管道的阻力损失
⑧计算系统供水压力、选择水泵，计算水箱、水池容积
H Z h0 hr h
水箱：最不利处5个喷头10min的用水量 水池：一般按工作1h计算 ⑨ 校核喷水强度
3、设计计算方法（作用面积法）
计算步骤：
① 根据建筑物类型，划分危险等级和选择自喷系统； 即：轻、中、严重和仓库危险等级Ｐ82表2-21； 八种自喷系统类型，大部分用湿式系统。
② 确定作用面积和喷水强度； 即：最不利作用面积位置：系统最高、最远处 作用面积大小和喷水强度，Ｐ81表2-20
③确定作用面积的形状，确定喷头的布置形式； 最不利作用面积宜为矩形，长边平行于配水支管
且不宜小于 1.2 F ④确定作用面积内的喷头数；
个数根据最用面积内的几何尺寸和喷头间距来确 定，同时兼顾喷头保护的最大面积要求（附录2-2）
⑤确定第一个喷头的压力和流量； 压力：一般按0.1MPa(水箱供水时按0.05MPa) 流量：根据喷头实际工作压力计算：q k 10 P
或根据保护面积和喷水强度计算：q DAS
ＥＮＤ
火灾发生 喷头开启
末端试水 阀开启
报警阀 动作
高位水箱供水
水泵接合器供水
水力警 铃动作
压力开 关动作
水泵启动
喷头喷水灭火
水流指示 器动作
消控室
火灾发生 喷头或排气阀开启放气
高位水箱供水
报警阀 动作
水进入管网
水力警铃动作 压力开关动作
水流指示器动作
水泵启动 喷头喷水灭火
消控室
例题2-2
复习
１、消火栓口所需的压力为（ ）之和。 A、水枪喷嘴处的压力 B、水带水头损失 C、消火栓栓口水头损失 D、水枪充实水柱长度
２、根据《高规》的规定，高层建筑室内必须设置消 火栓系统和自动喷水灭火系统。 （ ）
３、高层民用建筑消火栓布置原则：应保证在同一时 刻有两支水枪同时到达同层内的任何部位，且同 层消火栓的最大间距为50m。 （ ）
７、下列自喷系统采用闭式喷头的有（ ） A、湿式 B、干式 C、预作用式 D、雨淋 E、水幕系统 F、水喷雾
８、消火栓系统的设计秒流量为所有消火栓流量之 和。（ ）
９、自喷系统设计的基本参数是根据火灾危险等级 来确定的，大部分民用建筑的火灾危险等级为 （ ）。 A、轻危险级 B、中危险级 C、严重危险级 D、仓库危险级
增：①装设网格、栅板类通透性吊顶的场所，系统的喷 水强度应按上表规定值的1.3倍确定；
②干式系统的作用面积应按上表划定值的1.3倍确定；
③雨淋系统中每个雨淋阀控制的喷水面积不宜大于 上表中的作用面积。
④仅在走道设置单排喷头的闭式系统，其喷头间距应
按走道地面不留漏喷空白点确定。 2、火灾危险等级划分 见书P82表2-21。
3、水流报警装置 水力警铃：安装在报警阀附近 压力开关：安装在延迟器和水力警铃之间的管路上 水流指示器：安装在各楼层的配水支管
4、延迟器 用来防止由于水压波动而引起报警阀开启导致的 误报，报警阀开启后，水流经30S左右充满延迟器后 冲打水力警铃。 安装在报警阀和水力警铃之间。
5、火灾探测器 目前常用的有感烟、感温及光感探测器三种
6、末端试水装置 由试水阀、压力表、试水接头和排水漏斗组成。 目的：检验系统的可靠性。 要求在每个报警阀的供水最不利点处设置末端试 水装置。 其他防火分区、楼层的最不利点处，均应设置 直径为25mm的试水阀。
7、自动排气阀 在湿式喷水灭火系统的最高处应设自动排气阀。
四、喷头及管网布置
1、喷头布置 原则：所保护区域在发生火灾时，任何部位都能得 到一定强度的水量。
