开关变压器第一讲变压器基本概念与工作原理现代电子设备对电源的工作效率、体积以及安全要求等技术性能指标越来越高,在开关电源中决定这些技术性能指标的诸多因素中,基本上都与开关变压器的技术指标有关。开关电源变压器是开关电源中的关键器件,因此,在这一节中我们将非常详细地对与开关电源变压器相关的诸多技术参数进行理论分析。在分析开关变压器的工作原理的时候,必然会涉及磁场强度H和磁感应强度B以及磁通量等概念,为此,这里我们首先简单介绍它们的定义和概念。在自然界中无处不存在电场和磁场,在带电物体的周围必然会存在电场,在电场的作用下,周围的物体都会感应带电;同样在带磁物体的周围必然会存在磁场,在磁场的作用下,周围的物体也都会被感应产生磁通。现代磁学研究表明:一切磁现象都起源于电流。磁性材料或磁感应也不例外,铁磁现象的起源是由于材料内部原子核外电子运动形成的微电流,亦称分子电流,这些微电流的集合效应使得材料对外呈现各种各样的宏观磁特性。因为每一个微电流都产生磁效应,所以把一个单位微电流称为一个磁偶极子。因此,磁场强度的大小与磁偶极子的分布有关。在宏观条件下,磁场强度可以定义为空间某处磁场的大小。我们知道,电场强度的概念是用单位电荷在电场中所产生的作用力来定义的,而在磁场中就很难找到一个类似于“单位电荷”或“单位磁场”的带磁物质来定义磁场强度,为此,电场强度的定义只好借用流过单位长度导体电流的概念来定义磁场强度,但这个概念本应该是用来定义电磁感应强度的,因为电磁场是可以互相产生感应的。幸好,电磁感应强度不但与流过单位长度导体的电流大小相关,而且还与介质的属性有关。所以,电磁感应强度可以在磁

场强度的基础上再乘以一个代表介质属性的系数来表示。这个代表介质属性的系数人们把它称为导磁率。在电磁场理论中,磁场强度H的定义为:在真空中垂直于磁场方向的通电直导线,受到的磁场的作用力F跟电流I和导线长度的乘积I 的比值,称为通电直导线所在处的磁场强度。或:在真空中垂直于磁场方向的1米长的导线,通过1安培的电流,受到磁场的作用力为1牛顿时,通过导线所在处的磁场强度就是1奥斯特(Oersted)。电磁感应强度一般也称为磁感应强度。由于在真空中磁感应强度与磁场强度在数值上完全相等,因此,磁感应强度在真空中的定义与磁场强度在真空中的定义是完全相同的。所不同的是磁场强度H与介质的属性无关,而磁感应强度B却与介质的属性有关。但很多书上都用上面定义磁场强度的方法来定义电磁感应强度,这是很不合理的;因为,电磁感应强度与介质的属性有关,那么,比如在固体介质中,人们就很难用通电直导线的方法来测量通电直导线在磁场中所受的力,既然不能测量,就不应该假设它所受的力与介质的属性有关。其实介质的导磁率也不是通过作用力来测量的,而是通过电磁感应的方法来测量的。电磁感应强度一般简称为磁感应强度。磁场强度H和磁感应强度B由下面公式表示:

(2-1)式中磁场强度H的单位为奥斯特(Oe),力F的单位为牛顿(N),电流I的单位为安培(A),导线长度的单位为米(m)。(2-2)式中,磁感

应强度B的单位为特斯拉(T),为导磁率,单位为亨/米(H/m),在真空中的导磁率记为,= 1。由于特斯拉的单位太大,人们经常使用高斯(Gs)作为磁感应强度B的单位。1特斯拉等于10000高(1T=104Gs)。由于磁现象可以形象地用磁力线来表示,故磁感应强度B又可定义为磁力线通量的密度,即:单位面积内的磁力线通量。磁力线通量密度可简称为磁通密度,因

此,电磁感应强度又可以表示为:

(2-3)式中,磁通密度B的单位为特斯拉(T),磁通量的单位为韦伯(Wb),面积的单位为平方米(m2)。如果磁通密度B用高斯(Gs)为单位,则磁通量的单位为麦克斯韦(Mx),面积的单位为平方厘米(cm2)。其中,1特斯拉等于10000高斯(1T = 104Gs),1韦伯等于10000麦克斯韦(1Wb = 104Mx)。电磁感应强度除了可以称为磁感应强度、磁通密度外,很多人还把它称为磁感密度。至此,已经说明,电磁感应强度B、磁感应强度B、磁通密度B、磁感应密度B等,在概念上是完全可以通用的。顺便说明,在其它书上有人把磁感应强度B的定义为:B = (H+M),其中H和M分别是磁化强度和磁场强度,而是真空导磁率。为了简单,我们不准备引入太多的其它概念,如有特别需要,可通过(2-2)式的定义来与其它概念进行转换。这里还需要强调指出,用来代表介质属性的导磁率并不是一个常数,而是一个非线性函数,它不但与介质以及磁场强度有关,而且与温度还有关。因

此,导磁率所定义的并不是一个简单的系数,而是人们正在利用它来掩盖住人类至今还没有完全揭示的,磁场强度与电磁感应强度之间的内在关系。不过为了简单,当我们对磁场强度与电磁感应强度进行分析的时候,还是可以把导磁率当成一个常数来看待,或者取它的平均值或有效值来进行计算。开关变压器一般都是工作于开关状态;当输入电压为直流脉冲电压时,称为单极性脉冲输入,如单激式变压器开关电源;当输入电压为交流脉冲电压时,称为双极性脉冲输入,如双激式变压器开关电源;因此,开关变压器也可以称为脉冲变压器,因为其输入电压是一序列脉冲;不过要真正较量起来的时候,开关变压器与脉冲变压器在工作原理上还是有区别的,因为开关变压器还分正、反激输出,这一点后面还将详细说明。设开关变压器铁芯的截面为S,当幅度为U、宽度为τ的矩形脉冲电压施加到开关变压器的初级线圈上时,在开关变压器的初级线圈中就有励磁电流流过;同时,在开关变压器的铁芯中就会产生磁场,变压器的铁芯就会被磁化,在磁场强度为H的磁场作用下又会产生磁通密度为B的磁力线通量,简称磁通,用“”表示;磁通密度B或磁通受磁场强度H的作用而发生变化的过程,称为磁化过程。所谓的励磁电流,就是让变压器铁芯充磁和消磁的电流。根据法拉第电磁感应定理,电感线圈中的磁场或磁通密度发生变化时,将在线圈中产生感应电动势;线圈中感应电动势为:

式中,N为开关变压器的初级线圈的匝数;为变压器铁芯的磁通量;B为

变压器铁芯的磁感应强度或磁通密度平均值。这里引进磁通密度平均值的概念,是因为变压器铁芯中的磁通并不是均匀分布,磁通密度与铁芯或铁芯截面上的磁通实际分布有关。因此,在分析诸如变压器的某些宏观特性的时候,有时需要使用平均值的概念,以便处理问题简单。从(2-4)式可知,磁通密度

的变化以等速变化进行,即:

假定磁通密度的初始值为B(0) = Bo(取t = 0),当t > 0时,磁通密度以线性规律增长,磁通密度以线性规律增长,即:

当t = τ时,即时间达到脉冲的后沿时,磁通密度达到最大值Bm = B(τ)。磁通密度增量(磁通密度初始值和最终值之差)?B = B(τ)-B(0) = Bm-

Bo 。

当输入电压是一序列单极性矩形脉冲时,根据电磁感应定律,在变压器铁芯中将产生一个磁通密度增量与之对应,即:

如果能忽略涡流影响,则磁场强度H的平均值取决于导磁体材料的性质。变压器初级线圈内的磁化电流的增长与H成正比。在特性曲线的直线段内磁场

开关变压器漏感分析

开关变压器第一讲变压器基本概念与工作原理现代电子设备对电源的工作效率、体积以及安全要求等技术性能指标越来越高,在开关电源中决定这些技术性能指标的诸多因素中,基本上都与开关变压器的技术指标有关。开关电源变压器是开关电源中的关键器件,因此,在这一节中我们将非常详细地对与开关电源变压器相关的诸多技术参数进行理论分析。在分析开关变压器的工作原理的时候,必然会涉及磁场强度H和磁感应强度B以及磁通量等概念,为此,这里我们首先简单介绍它们的定义和概念。在自然界中无处不存在电场和磁场,在带电物体的周围必然会存在电场,在电场的作用下,周围的物体都会感应带电;同样在带磁物体的周围必然会存在磁场,在磁场的作用下,周围的物体也都会被感应产生磁通。现代磁学研究表明:一切磁现象都起源于电流。磁性材料或磁感应也不例外,铁磁现象的起源是由于材料内部原子核外电子运动形成的微电流,亦称分子电流,这些微电流的集合效应使得材料对外呈现各种各样的宏观磁特性。因为每一个微电流都产生磁效应,所以把一个单位微电流称为一个磁偶极子。因此,磁场强度的大小与磁偶极子的分布有关。在宏观条件下,磁场强度可以定义为空间某处磁场的大小。我们知道,电场强度的概念是用单位电荷在电场中所产生的作用力来定义的,而在磁场中就很难找到一个类似于“单位电荷”或“单位磁场”的带磁物质来定义磁场强度,为此,电场强度的定义只好借用流过单位长度导体电流的概念来定义磁场强度,但这个概念本应该是用来定义电磁感应强度的,因为电磁场是可以互相产生感应的。幸好,电磁感应强度不但与流过单位长度导体的电流大小相关,而且还与介质的属性有关。所以,电磁感应强度可以在磁场强度的基础上再乘以一个代表介质属性的系数来表示。这个代表介质属性的系数人们把它称为导磁率。在电磁场理论中,磁场强度H的定义为:在真空中垂直于磁场方向的通电直导线,受到的磁场的作用力F跟电流I和导线长度的乘积I 的

变压器的设计实例

摘要:详细介绍了一个带有中间抽头高频大功率变压器设计过程和计算方法,以及要注意问题。根据开关电源变换器性能指标设计出变压器经过在实际电路中测试和验证,效率高、干扰小,表现了优良电气特性。关键词:开关电源变压器;磁芯选择;磁感应强度;趋肤效应;中间抽头 0 引言 随着电子技术和信息技术飞速发展,开关电源SMPS(switch mode power supply)作为各种电子设备、信息设备电源部分,更加要求效率高、成本小、体积小、重量轻、具有可移动性和能够模块化。变压器作为开关电源必不可少磁性元件,对其进行合理优化设计显得非常重要。在高频开关电源设计中,真止难以把握是磁路部分设计,开关电源变压器作为磁路部分核心元件,不但需要满足上述要求,还要求它性能高,对外界干扰小。由于它复杂性,对其设计一、两次往往不容易成功,一般需要多次计算和反复试验。因此,要提高设计效果,设汁者必须有较高理论知识和丰富实践经验。 1 开关电源变换器性能指标 开关电源变换器部分原理图如图1所示。 https://www.360docs.net/doc/4318200078.html,提示请看下图: 其主要技术参数如下: 电路形式半桥式; 整流形式全波整流; 工作频率 f=38kHz; 变换器输入直流电压 Ui=310V; 变换器输出直流电压 Ub=14.7V; 输出电流 Io=25A; 工作脉冲占空度 D=0.25~O.85; 转换效率η≥85%; 变压器允许温升△τ=50℃; 变换器散热方式风冷; 工作环境温度t=45℃~85℃。 2 变压器磁芯选择以及工作磁感应强度确定 2.1 变压器磁芯选择 目前,高频开关电源变压器所用磁芯材料一般有铁氧体、坡莫合金材料、非晶合金和超微晶材料。这些材料中,坡莫合金价格最高,从降低电源产品成本方面来考虑不宜采用。非晶合金和超微晶材料饱和磁感应

反激式开关电源设计的思考六-变压器设计实例

反激式开关电源设计的思考六 -变压器设计实例 已知条件: 输入电压:DC:380V~700V 输出电压:1) 5V/0.5A 2) 12V/0.5A 3) 24V/0.3A PWM控制论芯片选用UC2842, 开关频率:50KHz 效率η:80% 取样电压用12V,5V用7-8V电压通过低压差三端稳压块得到; 算得Po=5×0.5+12×0.5+24×0.3=15.7 W 计算步骤: 1、确定变比N N=Np/Ns VoR = N(VO+VD) N=VoR/(VO+VD) VoR取210V N=210/(12+1)=16.1 取16 2.计算最大占空比Dmax 3、选择磁芯 计划选择EE型磁芯,因此ΔB为0.2T,电流密度J取4A/mm2 Ap = AwAe = 6500×P0 / (△B×J×f) =2.51×103 (mm4) 通过查南通华兴磁性材料有限公司EE型磁芯参数知

通过上面计算,考虑到还有反馈绕组,要留有一定余量,最终选择EE25磁芯 EE25磁芯的Ae=42.2mm2=4.22X10-3m2 4、计算初级匝数Np

5、初级峰值电流:Ip 6、初级电感量L

7、次级匝数 1) 、12V取样绕组Ns: Ns=Np/N =250/16 =15.625 取16匝 2)、计算每匝电压数Te: Te=(Uo+Ud)/Ns =(12+1)/16 =0.8125 3)、7.5V匝数: N7.5V=U/Te =(7.5+0.5)/0.8125 =9.84取10匝 4)、24V匝数 N24V=U/Te =(24+1)/0.8125 =30.7取31匝 5)、辅助绕组15V N15V=U/Te =(15+1)/0.8125 =19.7取20匝 8、计算初级线径: 1)、计算电流有效值I

电感与变压器的区别

能够产生自感、互感作用的器件均称为电感器件。电感器件是无线电设备中重要元件之一,它与电阻、电容、晶体二极管、晶体三极管等电子器件进行适当的配合,可构成各种功能的电子线路。 由于电感器一般由线圈构成,所以又称为电感线圈。为了增加Q值、缩小体积,线圈中常用软磁性材料做成磁芯。电感器有固定电感器、可变电感器、微调电感受器、色码电感器、平面电感器、集成电感器等。 在无线电整机中电感器主要是指各种线圈,对于与电感线圈相关的变压器、延迟线、滤波器等,在本节中将作必要说明。 1.电感线圈电感线圈是用绝缘导线(漆包线、纱包线、***导线等)一圈紧靠一图地绕制而成.在交流电路中,线圈有阻碍交流电流通过的作用,而对稳定的直流电压却不起作用(线罪状本身直流电阻例外)。所以线圈可以在交流电路中作阻流、变压、交连、负载等。当线圈和电容配合是时可作调谐、滤波、选频、分频、退耦等。 电感线圈在电路中常用英文字母“L”表示,电感量的单位是“亨利”,简称亨,常用英文字母“H”表示;比亨小的单位为毫亨,用英文字母mH表示;更小单位为微亨,用英文字母H表示。它们之间的关系为:1H=103mH=106uH.(1)自感与互感。当交流电流通过电感线圈时,将在线圈的周围产生交变磁场,这个磁场能穿过线圈,并且在线圈中产生感应电动势。自感电动势的大小与磁通量的线圈的特性有磁,这种特性用自感电感线圈在电路中常用英文字母“L”表示,电感量的单位是“亨利”,简称亨,常用英文字母“H”表示;比亨小的单位为毫亨,用英文字母mH表示;更小单位为微亨,用英文字母H表示。它们之间的关系为:1H=103mH=106uH.(1)自感与互感。当交流电流通过电感线圈时,将在线圈的周围产生交变磁场,这个磁场能穿过线圈,并且在线圈中产生感应电动势。自感电动势的大小与磁通量的线圈的特性有磁,这种特性用自感系数来表示。电感受。电感受量是表示电感数值大小的量,一般称之为电感。 电感线圈的自感工作原理:线圈(电感)中的自感电动势的方向将要阻碍原磁场的变化,这是因为原有的磁场是线圈中的电流产生的,自感受电动热阻碍通过线圈的电流发生变化,这种阻碍作用就是电感的感抗,其单位欧姆()。感抗的大小与线圈的电流感量的大小和通过电感线圈的交流频率有关,电感量越大,他所形成的感抗也就越大。同一电感量下,交流电流的频率越高,感抗也就越大。它们的关系可下列公式说明:XL=2fL式中XL——感抗;f——电流的频率;L ——电感量。 电感线圈的互感工作原理:在通过交流的电感线圈的交变磁场中,放置另一个电感线圈,交变磁场中的磁力线将穿过这个线圈,并且在该线圈中产生感应电动势,我们将这种现象称之为互感。一般将原电线称为初级圈的互感量有关,初、次级线圈之间的相互作用称为耦合(系数)。耦合系数与两线圈的位置、方式、有无磁芯等因素有关。两线圈的是感量与两线圈之间的耦合系数有关,电感线圈的互感原理也就是常见的变压器原理。 (2)电感线圈的作用。电感的作用如下两点:1)阻流作用:线圈中的自感电动势总是与线圈中的电流变化相对抗。主要可分为高频阻流线圈及低频阻流线圈。

反激变压器设计实例(二)

反激变压器设计实例(二) 目录 反激变压器设计实例(二) (1) 导论 (1) 一.自跟踪电压抑制 (2) 2. 反激变换器“缓冲”电路 (4) 3. 选择反击变换器功率元件 (5) 3.1 输入整流器和电容器 (5) 3.2 原边开关晶体管 (5) 3.3 副边整流二极管 (5) 3.4 输出电容 (6) 4. 电路搭接和输出结果 (6) 总结 (7) 导论 前面第一节已经将反激变换器的变压器具体参数计算出来,这里整个反激电路最核心的部件已经确定,我们可以利用saber建立电路拓扑,由saber得出最初的输出参数结果。首先进行开环控制,输出电容随便输出一个值(由于C1作为输出储能单元,其容值估算应考虑到输出的伏秒,也有人用1~2uF/W进行大概估算),这里选取1000uF作为输出电容。初始设计中的输出要求12V/3A,故负载选择4欧姆电阻,对于5V/10A的输出,通过调节负载和占空比可以达到。由实际测量可得,1mm线径的平均电感和电阻值分别为6uH/匝和2.6mΩ/匝,寄生电感通常为5%,由于副边匝数较少,可不考虑寄生电感,所以原边寄生电感为27uH,电阻为11.57mΩ,最终结果如图1所示。

图1.反激电路主拓扑 图2.开关管电压、输出电压、输出电流 首先由输出情况可以看出,变压器的设计还是满足要求的。查看图2中开关管电压曲线可以看出,其开关应力过高,不做处理会导致开关管导通瞬间由于高压而击穿。 在反激变换器中,有两个主要原因会引起高开关应力。这两个原因都与晶体管自带感性负载关断特性有关。最明显的影响是由于变压器漏感的存在,集电极电压在关断边沿会产生过电压。其次,不是很明显的影响是如果没有采用负载线整形技术,开关关断期间会出现很高的二次测击穿应力。 一.自跟踪电压抑制 当警惕管所在电路中带感性或变压器负载,在晶体管关断时,由于有能量存储在电感或变压器漏感的磁场中,在其集电极将会产生高压。 在反激变换器中,储存在变压器中的大部分能量在反激期间将会传递到副边。可是由于漏感的存在,在反激期间开始时,除非采用一定形式的电压抑制,集电极电压会有增加的趋势。在图3中,变压器漏感、输出电容电感和副边电路的回路电感集中为L TL,并折算到变压器原边与原边主电感L p相串联。 考虑在关断后紧接着导通这个动作,在此期间T1原边绕组中已建立电流。当晶体管Q关断

开关电源占空比的选择与开关变压器初次级线圈匝数比的计算

开关电源占空比的选择与开关变压器初次级线圈匝数比的计算 作者:陶显芳发布时间:2011-07-04文章来源:华强北·电子市场价格指数浏览量:50466 下面是开关电源设计务必掌握的知识 1、开关电源占空比的选择与计算 2、开关变压器初次级线圈匝数比的计算 希望从事开关电源设计的工程师对此感兴趣 概述:占空比是脉冲宽度调制(PWM)开关电源的调制度,开关电源的稳压功能就是通过自动改变占空比来实现的,开关电源的输出电压与占空比成正比,开关电源输出电压的变化范围基本上就是占空比的变化范围。由于开关电源输出电压的变化范围受到电源开关管击穿电压的限制,因此,正确选择占空比的变化范围是决定开关电源是否可靠工作的重要因素;而占空比的选择主要与开关电源变压器初、次级线圈的匝数比有关,因此,正确选择开关电源变压器初、次级线圈的匝数比也是一个非常重要的因素。 开关电源占空比和开关电源变压器初、次级线圈的匝数比的正确选择涉及到对开关电源变压器初、次级线圈感应电动势的计算。因此,下面我们先从分析开关电源变压器初、次级线圈感应电动势开始。 1.1占空比的定义 占空比一般是指,在开关电源中,开关管导通的时间与工作周期之比,即: (1)式中:D为占空比,Ton为开关管导通的时间,Toff为开关管关断的时间,T为开关电源的工作周期。 对于一个脉冲波形也可以用占空比来表示,如图1所示。 在反激式开关电源中,开关管导通的时候,变压器次级线圈是没有功率输出的,如果把(1)中的D记为D1,(2)式中的D记为D2,则D1、D2有下面关系: 1.2开关变压器初次级线圈的输出波形

图2a是输出电压为交流的开关电源工作原理图。为了便于分析,我们假说变压器初次级线圈的变压比为1:1(即N1=N2,L1=L2),当开关K又导通转断开时,变压器初级、次 级线圈产生感应电动势为: (6)式中:为变压器初级线圈的励磁电流,由此可知,变压器初、次级线圈产生 的反电动势主要是由励磁电流产生的。我们从(5)可以看出,当变压器初、次级线圈的负载电阻R很大或者开路的情况下,变压器初、次级线圈产生的感应电动势峰值是非常高的,如果这个电压直接加到电源开关管两端,电源开关管一定会被击穿。 为了便于分析,我们引进一个半波平均值的概念,我们把Upa、Upa-分别定义为变压器初、次级线圈感应电动势正、负半周的半波平均值。半波平均值就是把反电动势等效成一 个幅度等于Upa或Upa-的方波,如图2b中的Upa-所示。

很实用-很准的计算变压器资料

MOSFET开关管工作的最大占空比Dmax: 式中:Vor为副边折射到原边的反射电压,当输入为AC220V时反射电压为135V;VminDC为整流后的最低直流电压;VDS为MOSFET功率管导通时D与S极间电压,一般取10V。 变压器原边绕组电流峰值IPK为: 式中:η为变压器的转换效率;Po为输出额定功率,单位为W。 变压器原边电感量LP: 式中:Ts为开关管的周期(s);LP单位为H。 变压器的气隙lg:

式中:Ae为磁芯的有效截面积(cm2);△B为磁芯工作磁感应强度变化值(T);Lp单位取H,IPK单位取A,lg单位为mm。 变压器磁芯 反激式变换器功率通常较小,一般选用铁氧体磁芯作为变压器磁芯,其功率容量AP为 式中:AQ为磁芯窗口面积,单位为cm2;Ae为磁芯的有效截面积,单位为cm2;Po 是变压器的标称输出功率,单位为W;fs为开关管的开关频率;Bm为磁芯最大磁感应强度,单位为T;δ为线圈导线的电流密度,通常取200~300A/cm2,η是变压器的转换效率;Km 为窗口填充系数,一般为0.2~0.4;KC为磁芯的填充系数,对于铁氧体为1.0。 根据求得的AP值选择余量稍大的磁芯,一般尽量选择窗口长宽之比较大的磁芯,这样磁芯的窗口有效使用系数较高,同时可以减少漏感。 变压器原边匝数NP: 式中:△B为磁芯工作磁感应强度变化值(T),Ae单位为cm2,Ts单位为s。 变压器副边匝数Ns:

式中:VD为变压器二次侧整流二极管导通的正向压降。 功率开关管的选择 开关管的最小电压应力UDS 一般选择DS间击穿电压应比式(9)计算值稍大的MOSFET功率管。 绕组电阻值R: 式中:MUT为平均每匝导线长度(cm);N为导线匝数; 为20℃时导线每cm的电阻值(μΩ)。 绕组铜耗PCU为: 原、副边绕组电阻值可通过求绕组电阻值R的公式求出,当求原边绕组铜耗时,电流用原边峰值电流IPK来计算;求副边绕组铜耗时,电流用输出电流Io来计算。 磁芯损耗 磁芯损耗取决于工作频率、工作磁感应强度、电路工作状态和所选用的磁芯材料的性能。对于双极性开关变压器,磁芯损耗PC:

变压器的漏感与分布电容影响分析

变压器的漏感与分布电容影响分析 漏感与分布电容对输出波形的影响开关电源变压器一般可以等效成图2-43所示电路。在图2-43中,Ls为漏感,也可称为分布电感,Cs为分布电容,为励磁电感,R为等效负载电阻。其中分布电容Cs还应该包括次级线圈等效到初级线圈一侧的分布电容,即次级线圈的分布电容也可以等效到初级线圈回路中。图2-43 开关电源变压器等效电路设次级线圈的分布电容为C2,等效到初级线圈后的分布电容为C1,则有下面关系式:上式中,Wc2为次级线圈分布电容C2存储的能量,Wc1为C2等效到初级线圈后的分布电容C1存储的能量;U1、U2分别为初、次级线圈的电压,U2 = nU1,n = N2/N1为变压比,N1 、N2分别为初、次级线圈的匝数。由此可以求得C1为:C1 = n2C2 (2-121)(2-120)式不但可以用于对初、次级线圈分布电容等效电路的换算,同样可以用于对初、次级线圈电路中其它电容等效电路的换算。所以,C2亦可以是次级线圈电路中的任意电容,C1为C2等效到初级线圈电路中的电容。由此可以求得图2-43中,变压器的总分布电容Cs为:Cs = Cs1 + C1 = Cs1 +n2C2 (2-122)(2-122)式中,Cs为变压器的总分布电容,Cs1为变压器初级线圈的分布电容;C1为次级线圈电路中总电容C2(包括分布电容与电路中的电容)等效到

初级线圈电路中的电容;n = N2/N1为变压比。图2-43开关变压器的等效电路与一般变压器的等效电路,虽然看起来基本没有区别,但开关变压器的等效电路一般是不能用稳态电路进行分析的;即:图2-43中的等效负载电阻不是一个固定参数,它会随着开关电源的工作状态不断改变。例如,在反激式开关电源中,当开关管导通时,开关变压器是没有功率输出的,即负载电阻R等于无限大;而对于正激式开关电源,当开关管导通时,开关变压器是有功率输出的,即负载电阻R既不等于无限大,也不等于0 。因此,分布电感与分布电容对正激式开关电源和反激式开关电源工作的影响是不一样的。图2-44和图2-45分别是开关电源变压器与电源开关管连接时的工作原理图和各点工作电压的波形图。在图2-44中,当开关管Q1导通时,无论是对正激式开关电源或反激式开关电源,分布电感Ls都会对流过开关管Q1的电流Id起到限制作用,即降低Id的电流上升率,这对保护开关管是有好处的;因为,开关管刚导通的时候,电流在管芯内部是以扩散的形式由一个点向整个面扩散的,如果电流上升率太大,很容易使开关管因局部面积电流密度过大造成损伤。分布电感Ls和分布电容Cs可以看成是一个串联振荡回路,当开关管Q1开始导通的时候,输入脉冲电压的上升率大于串联振荡回路自由振荡电压的上升率,因此,振荡回路开始吸收能量,输入电压对Ls和Cs进行充电,此时,振荡

反激变压器的详细公式的计算

单端反激开关电源变压器设计 单端反激开关电源的变压器实质上是一个耦合电感,它要承担着储能、变压、传递能量等工作。下面对工作于连续模式和断续模式的单端反激变换器的变压器设计进行了总结。 1、已知的参数 这些参数由设计人员根据用户的需求和电路的特点确定,包括:输入电压V in、输出电压V out、每路输出的功率P out、效率η、开关频率f s(或周期T)、线路主开关管的耐压V mos。 2、计算 在反激变换器中,副边反射电压即反激电压V f与输入电压之和不能高过主开关管的耐压,同时还要留有一定的裕量(此处假设为150V)。反激电压由下式确定: V f=V Mos-V inDCMax-150V 反激电压和输出电压的关系由原、副边的匝比确定。所以确定了反激电压之后,就可以确定原、副边的匝比了。 N p/N s=V f/V out 另外,反激电源的最大占空比出现在最低输入电压、最大输出功率的状态,根据在稳态下,变压器的磁平衡,可以有下式: V inDCMin?D Max=V f?(1-D Max) 设在最大占空比时,当开关管开通时,原边电流为I p1,当开关管关断时,原边电流上升到I p2。若I p1为0,则说明变换器工作于断续模式,否则工作于连续模式。由能量守恒,我们有下式: 1/2?(I p1+I p2)?D Max?V inDCMin=P out/η 一般连续模式设计,我们令I p2=3I p1 这样就可以求出变换器的原边电流,由此可以得到原边电感量: L p= D Max?V inDCMin/f s?ΔI p 对于连续模式,ΔI p=I p2-I p1=2I p1;对于断续模式,ΔI p=I p2 。 可由A w A e法求出所要铁芯: A w A e=(L p?I p22?104/ B w?K0?K j)1.14 在上式中,A w为磁芯窗口面积,单位为cm2 A e为磁芯截面积,单位为cm2 L p为原边电感量,单位为H I p2为原边峰值电流,单位为A B w为磁芯工作磁感应强度,单位为T K0为窗口有效使用系数,根据安规的要求和输出路数决定,一般为0.2~0.4 K j为电流密度系数,一般取395A/cm2 根据求得的A w A e值选择合适的磁芯,一般尽量选择窗口长宽之比比较大的磁芯,这样磁芯

开关电源变压器的漏感

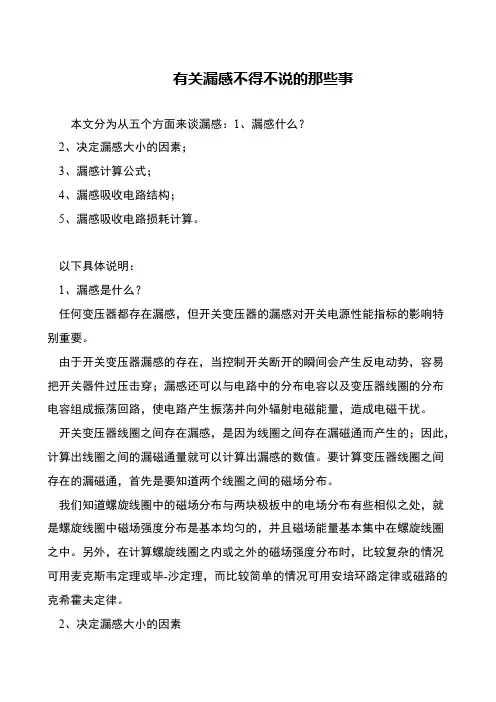

开关电源变压器的漏感 任何变压器都存在漏感,但开关变压器的漏感对开关电源性能指标的影响特别重要。由于开关变压器漏感的存在,当控制开关断开的瞬间会产生反电动势,容易把开关器件过压击穿;漏感还可以与电路中的分布电容以及变压器线圈的分布电容组成振荡回路,使电路产生振荡并向外辐射电磁能量,造成电磁干扰。因此,分析漏感产生的原 理和减少漏感的产生也是开关变压器设计的重要内容之一。 开关变压器线圈之间存在漏感,是因为线圈之间存在漏磁通而产生的;因此,计算出线圈之间的漏磁通量就可以计算出漏感的数值。要计算变压器线圈之间存在的漏磁通,首先是要知道两个线圈之间的磁场分布。我们知道螺旋线圈中的磁场分布与两块极板中的电场分布有些相似之处,就是螺旋线圈中磁场强度分布是基本均匀的,并且磁场能量基本集中在螺旋线圈之中。另外,在计算螺旋线圈之内或之外的磁场强度分布时,比较复杂的情况可用麦克斯韦定理或毕-沙定理,而比较简单的情况可用安培环路定律或磁路的克希霍夫定律。 图2-30是分析计算开关变压器线圈之间漏感的原理图。下面我们就用图2-30来简单分析开关变压器线圈之间产生漏感的原理,并进行一些比较简单的计算。 在图2-30中,N1、N2分别为变压器的初、次级线圈,Tc 是变压器铁芯。r 是变压器铁芯的半径,r1、r2分别是变压器初、次级线圈的半径;d1为初级线圈到铁芯的距离,d2为初、次级线圈之间的距离。为了分析计算简单,这里假设变压器初、次级线圈的匝数以及线大比特电子变压器论坛 h t t p ://b b s .b i g -b i t .c o m

径相等,流过线圈的电流全部集中在线径的中心;因此,它们之间的距离全部是两线圈之间的中心距离,如虚线所示。 设铁芯的截面积为S ,S=πr2;初级线圈的截面积为S1,S1=πr 21;次级线圈的截面积为S2,S2=πr22;初级线圈与铁芯的间隔截面积为Sd1,Sd1=S1-S ;次级线圈与初级线圈的间隙截面积为Sd2,Sd2=S2-S1;电流I1流过初级线圈产生的磁场强度为H1, 在面积S1之内产生的磁通量为φ1,在面积Sd2之内产生的磁通量 为φ1';电流I2流过次级线圈产生的的磁场强度为H2,磁通量为φ2。 图2.30 由此可以求得电流I2流过变压器次级线圈N2产生的磁通量为:大比特电子变压器论坛 h t t p ://b b s .b i g -b i t .c o m

电感和变压器的识读与检测(授课教案)

【课题名称】电感器与变压器的识别与检测 【课时安排】2课时(90分钟) 【知识目标】 1、向学生展示不同类型的固定电感器、可变电感器,熟知它们的适用场合 2、讲解电感器的电感量的识别方法,并确定其允许误差范围、额定电流 值。 3、讲解变压器的结构种类。 【能力目标】 1、能用目视法识别常见电感和变压器; 2、能读出电感和变压器上标识的主要参数; 3、会用万用表测电感和变压器并判断质量。 【教学重点】 电感器标识方法 【教学难点】 1、电感器电感量标注法 2、万用表测电感和变压器判断质量. 【教学方法】 多媒体展示法、讲授法、现场演示法 【教具资源】 多媒体课件、各种类型电感万用表 【学情分析】 1、学生在电路学习了与本章内容相关的知识,对电感器和变压器有一定了解。 2、学生对通过学习电阻、电容的标注方法,触类旁通,对电感器的标注方法接受会快一点。 【教学过程】 1、复习旧知:教师提问,学生回答,复习电阻和电容的相关知识,为学习电感做铺垫。 问题1:电阻的标识方法有几种?分别是什么? 问题2:电阻和电容的主要参数有哪些? 问题3:电容的特性有哪些? 2、课题引入:引入另外一种常用电子元器件——电感器,复习已学电感相关知识,为新课新知识做铺垫。 相关知识:电感(或称电感器)也是一种非线性元件,是利用电磁感应原理制成的器件。能够储存磁场能量。由于通过电感的电流值不能突变,所以,电感对直流电流短路(通直流),对突变的电流呈高阻态(阻交流)。 作用: 1、做为滤波线圈阻止交流干扰(隔交通直)。 2、可起隔离作用。 3、与电容组成谐振电路。 4、构成各种滤波器、选频电路等,这是电路中应用最多的方面。 5、利用电磁感应特性制成磁性元件。如磁头和电磁铁。

开关变压器第十三讲开关变压器漏感分析

开关变压器第一讲变压器基本概念与工作原理 现代电子设备对电源的工作效率、体积以及安全要求等技术性能指标越来越高,在开关电源中决定这些技术性能指标的诸多因素中,基本上都与开关变压器的技术指标有关。开关电源变压器是开关电源中的关键器件,因此,在这一节中我们将非常详细地对与开关电源变压器相关的诸多技术参数进行理论分析。在分析开关变压器的工作原理的时候,必然会涉及磁场强度H和磁感应强度B以及磁通量等概念,为此,这里我们首先简单介绍它们的定义和概念。在自然界中无处不存在电场和磁场,在带电物体的周围必然会存在电场,在电场的作用下,周围的物体都会感应带电;同样在带磁物体的周围必然会存在磁场,在磁场的作用下,周围的物体也都会被感应产生磁通。现代磁学研究表明:一切磁现象都起源于电流。磁性材料或磁感应也不例外,铁磁现象的起源是由于材料内部原子核外电子运动形成的微电流,亦称分子电流,这些微电流的集合效应使得材料对外呈现各种各样的宏观磁特性。因为每一个微电流都产生磁效应,所以把一个单位微电流称为一个磁偶极子。因此,磁场强度的大小与磁偶极子的分布有关。在宏观条件下,磁场强度可以定义为空间某处磁场的大小。我们知道,电场强度的概念是用单位电荷在电场中所产生的作用力来定义的,而在磁场中就很难找到一个类似于“单位电荷”或“单位磁场”的带磁物质来定义磁场强度,为此,电场强度的定义只好借用流过单位长度导体电流的概念来定义磁场强度,但这个概念本应该是用来定义电磁感应强度的,因为电磁场是可以互相产生感应的。幸好,电磁感应强度不但与流过单位长度导体的电流大小相关,而且还与介质的属性有关。所以,电磁感应强度可以在磁场强度的基础上再乘以一个代表介质属性的系数来表示。这个代表介质属性的系数人们把它称为导磁率。在电磁场理论中,磁场强度H的定义为:在真空中垂直于磁场方向的通电直导线,受到的磁场的作用力F跟电流I和导线长度的

详解开关电源变压器的漏感

详解开关电源变压器的漏感 任何变压器都存在漏感,但开关变压器的漏感对开关电源性能指标的影响 特别重要。由于开关变压器漏感的存在,当控制开关断开的瞬间会产生反电动势,容易把开关器件过压击穿;漏感还可以与电路中的分布电容以及变压器线圈 的分布电容组成振荡回路,使电路产生振荡并向外辐射电磁能量,造成电磁干扰。因此,分析漏感产生的原理和减少漏感的产生也是开关变压器设计的重要 内容之一。 开关变压器线圈之间存在漏感,是因为线圈之间存在漏磁通而产生的;因此,计算出线圈之间的漏磁通量就可以计算出漏感的数值。要计算变压器线圈 之间存在的漏磁通,首先是要知道两个线圈之间的磁场分布。我们知道螺旋线 圈中的磁场分布与两块极板中的电场分布有些相似之处,就是螺旋线圈中磁场 强度分布是基本均匀的,并且磁场能量基本集中在螺旋线圈之中。另外,在计 算螺旋线圈之内或之外的磁场强度分布时,比较复杂的情况可用麦克斯韦定理 或毕-沙定理,而比较简单的情况可用安培环路定律或磁路的克希霍夫定律。 在设铁芯的截面积为S,S=πr2;初级线圈的截面积为S1,S1=πr21;次级 线圈的截面积为S2,S2=πr22;初级线圈与铁芯的间隔截面积为Sd1,Sd1=S1-S; 次级线圈与初级线圈的间隙截面积为Sd2,Sd2=S2-S1;电流I1流过初级线圈产生的磁场强度为H1,在面积S1之内产生的磁通量为φ1,在面积Sd2之内产生的磁通量为φ1’;电流I2流过次级线圈产生的的磁场强度为H2,磁通量为φ2。 由此可以求得电流I2流过变压器次级线圈N2产生的磁通量为: 电流I2流过变压器次级线圈N2产生的磁通量 (2-95)、(2-96)式中,μ0sd2H2=φ2就是变压器次级线圈N2对初级线圈 N1的漏磁通;因为,这一部分磁通没有穿过变压器初级线圈N1。漏磁通可以等

反激式变压器的设计

反激式变压器的设计 反激式变压器的工作与正激式变压器不同。正激式变压器两边的绕组是同时流过电流的,而反激式变压器先是通过一次绕组把能量存储在磁心材料中,一次侧关断后再把能量传到二次回路。因此,典型的变压器阻抗折算和一次、二次绕组匝数比关系不能在这里直接使用。这里的主要物理量是电压、时间、能量。 在进行设计时,在黑箱估计阶段,应先估计出电流的峰值。磁心尺寸和磁心材料也要选好。这时,为了变压器能可靠工作,就需要有气隙。 刚开始,在开关管导通时把一次绕组看作是一个电感器件,并满足式(24)。 (24) 把 Lpri移到左边,用Ton=Dmax/f 代到上式中,用已知的电源工作参数,通过式(25) 就可以算出一次最大电感 ——最大占空比(通常为50%或0.5)。 (25) 这个电感值是在输入最小工作电压时,电源输出仍能达到额定输出电压所允许选择的最大电感值。 在开关管导通的每个周期中,存储在磁心的能量为: (26) 要验证变压器最大连续输出的功率能否满足负载所需的最大功率,可以使用下式: (27)

所有磁心工作在单象限的场合,都要加气隙。气隙的长度(cm)可以用下式近似(CGS制(美 国)): (28a) 式中Ac——有效磁心面积,单位为; Bmax——最大磁通密度,单位为G(Wb/cm )。 在MKS系统(欧洲)中气隙的长度(m)为 (28b) 式中Ac——有效磁心面积,单位为; Bmax——最大磁通密度,单位为T(Wb/m )。 这只是估算的气隙长度,设计者应该选择具有最接近气隙长度的标准磁心型号。 磁心制造厂商为气隙长度提供了一个A L的参数。这参数是电感磁心绕上1000 匝后的数据(美 国)。根据设计好的电感值,绕线的匝数可以用式(29)计算确定。 (29) 式中 Lpri——一次电感量,单位为mH。 如果有些特殊的带有气隙的磁心材料没有提供A L。的值,可以使用式(30)。注意不要混淆CGS和MKS两种单位制(G和cm与T和m)。 (30)

变压器漏感分析

首先我们要感谢小鹏同学,能促成此次活动小鹏同学辛苦了。 原创:我们不是科学家只是使用者我对此的理解为学习的资料系统化活学活用,实践整理为自己的东西能把不明白的人讲明白的东西(这里说句题外话会做的工程师是死记硬搬了别人东西那么你只能是同 等级下最低的那个工程师,会做能把不会的人说明白了,是你把别人的东西活学活用转换成了自己的东西徒弟多了人际也就打开了,我经常跟我教过的人说我教你的东西你要实践对比验证,知道是别人的,做了才是你自己的),所以不需要查字典对原创二字解释,对你自己理解有帮助就好,当然照篇翻的肯定是不行的,当然有些太深奥的东西不要去深究我们是使用者理解就好,当然透彻的研究更好,但是我们不是专业科研人员只是使用者所以我们不会有太多的时间研究我 们所用到的各种知识。我这就是犯病了非得研究漏感还整到这个点。就像上面说的我们是使用者注重的是理解,会有错误的地方,有能帮我纠正想法的十分感谢,辉哥对磁这一块我比较佩服,辉哥指点指点。大家都知道减小漏感的方法我们来研究一下为什么会减小。 设计上: 减小初级绕组的匝数NP; 增大绕组的宽度(例如选EE型磁芯,以增加骨架宽度b); 减小各绕组之间的绝缘层; 增加绕组之间的耦合程度。 工艺上: 每一组绕组都要绕紧,并且要分布平均

引出线的地方要中规中矩,尽量成直角,紧贴骨架壁 不能绕满一层的要平均疏绕满一层 1、漏感是什么,通俗的大家都理解没有耦合到副边的磁通(能量)我翻阅了基本资料,说法都不同,个人更喜欢用下图理解Np导线流过I就会产生一个磁场,这个磁场穿过相邻的导线Ns就会在Ns上感应一个电压抵消外界磁场的作用,此感应电流同样作用在Ns上,NpNs 电流方向相反,根据右手定律磁场方向也相反,Ns的磁场阻值下图d2部分的磁通二次穿过Ns。下图d2面积中的磁通能量为漏感。 磁芯截面积S=πr2 Np截面积Sp=πr12 Ns截面积 Ss=πr22

电感器、变压器检测方法与经验

电感器、变压器检测方法与经验 1色码电感器的的检测将万用表置于R×1挡,红、黑表笔各接色码电感器的任一引出端,此时指针应向右摆动。根据测出的电阻值大小,可具体分下述三种情况进行鉴别:A被测色码电感器电阻值为零,其内部有短路性故障。 B被测色码电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制圈数有直接关系,只要能测出电阻值,则可认为被测色码电感器是正常的。 2中周变压器的检测 A将万用表拨至R×1挡,按照中周变压器的各绕组引脚排列规律,逐一检查各绕组的通断情况,进而判断其是否正常。 B检测绝缘性将万用表置于R×10k挡,做如下几种状态测试: (1)初级绕组与次级绕组之间的电阻值; (2)初级绕组与外壳之间的电阻值; (3)次级绕组与外壳之间的电阻值。 上述测试结果分出现三种情况: (1)阻值为无穷大:正常; (2)阻值为零:有短路性故障; (3)阻值小于无穷大,但大于零:有漏电性故障。 3电源变压器的检测 A通过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂,脱焊,绝缘材料是否有烧焦痕迹,铁心紧固螺杆是否有松动,硅钢片有无锈蚀,绕组线圈是否有外露等。 B绝缘性测试。用万用表R×10k挡分别测量铁心与初级,初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值,万用表指针均应指在无穷大位置不动。否则,说明变压器绝缘性能不良。 C线圈通断的检测。将万用表置于R×1挡,测试中,若某个绕组的电阻值为无穷大,则说明此绕组有断路性故障。 D判别初、次级线圈。电源变压器初级引脚和次级引脚一般都是分别从两侧引出的,并且初级绕组多标有220V字样,次级绕组则标出额定电压值,如15V、24V、35V等。再根据这些标记进行识别。 E空载电流的检测。 (a)直接测量法。将次级所有绕组全部开路,把万用表置于交流电流挡(500mA,串入初级绕组。当初级绕组的插头插入220V交流市电时,万用表所指示的便是空载电流值。此值不应大于变压器满载电流的10%~20%。一般常见电子设备电源变压器的正常空载电流应在100mA左右。如果超出太多,则说明变压器有短路性故障。 (b)间接测量法。在变压器的初级绕组中串联一个10/5W的电阻,次级仍全部空载。把万用表拨至交流电压挡。加电后,用两表笔测出电阻R两端的电压降U,然后用欧姆定律算出空载电流I空,即I空=U/R。 F空载电压的检测。将电源变压器的初级接220V市电,用万用表交流电压接依次测出各绕组的空载电压值(U21、U22、U23、U24)应符合要求值,允许误差范围一般为:高压绕组≤±10%,低压绕组≤±5%,带中心抽头的两组对称绕组的电压差应≤±2%。 G一般小功率电源变压器允许温升为40℃~50℃,如果所用绝缘材料质量较好,允许温升还可提高。 H检测判别各绕组的同名端。在使用电源变压器时,有时为了得到所需的次级电压,可将两个或多个次级绕组串联起来使用。采用串联法使用电源变压器时,参加串联的各绕组的

反激式变压器的设计实例

反激式变压器的设计实例 尽管在buck变换器的设计中没有用到反激式变压器,但由于反激式变压器介于电感与变压器之间,为了帮助大家进一步搞清楚这个特殊的磁性元件,在此我们给出反激式变压器的设计,并作为设计范例。介绍的内容要比直流电感简单一些,但是很多方面是一致的。说明一下,这里设计的反激式变压器是有隔离的,而非隔离反激式电感的设计除了没有副边以外,其他的几乎相同。我们的设计要求为:直流输入电压为48V(为了简便起见,假设没有线电压波动),功率输出为10W,开关频率是250kHz,允许功率损耗0.2W(根据总的损耗,可以知道变换器的效率要求),因此变换器效率为98%(0.2W/10W=2%)。效率的大小与磁芯的尺寸有关,变压器体积越小,效率越低。 (隔离、断续模式的)反激式变压器原边设计时只需要用到四个参数:输出功率、开关频率、功耗、输入电压(设计非隔离反激式电感也只需这四个参数)。这里,我们还没有提到电感量,电感量由很多参数决定,在下面的内容中我们将会介绍它们之间的关系。 我们用UC3845芯片(8脚、中等价格)提供PWM信号,其最大占空比为45%,占空比的大小是根据变换器是工作在连续状态还是断续状态来确定的,稍后的章节中将介绍如何计算占空比,在这个例子中,我们选用断续模式。 我们再增加一项设计要求:就是变压器体积要尽量小,有一定的高度限制。我们将会看到,变压器的设计与电感的设计不完全相同,变压器通常可以选用多种不同的磁芯来实现相同的电气特性。在这个例子中,还要根据其他一些要求来选择磁芯,包括尺寸、成本等因素。 1 反激式变压器的主要方程 首先,我们做一些基本的准备工作。正如这一章一开始介绍的理论内容中所说的那样,当反激式变换器原边开关器件导通时,变压器原边绕组的作用相当于一个电感。电压加在原边电感上,开关导通期间,电流持续上升: 这里,DC是占空比,f是开关频率,T=1/f是开关周期,这个方程适用于电流断续模式反激式变压器,原边电流波形如图案5-17所示。

基于ANSYS的漏感变压器仿真计算

基于ANSYS的漏感变压器仿真计算 0 引言 随着微波炉的普及,微波炉的需求越来越多,大量制造时需要考虑节约成本以及性能要求,漏感变压器作为微波炉核心器件之一,影响着微波炉整体性能以及制造费用。 漏感变压器作为一种特殊的变压器,他不但能起到变压的作用;同时由于漏感的存在,还能起到稳定电压的作用,这是由于当初级电压变化时产生的磁通量没有全部锁定在铁芯中形成主磁通,而是有一部分分布在线圈与空气之间。当初级电压变化时,次级的感应电动势的变化就不会如理想变压器那么剧烈,也就起到了稳压的作用。 由于漏感分布在线圈和空气中,传统的分析方法是采用路的分析方法,无法计算漏感确切的分布位置以及强度,长期以来只能靠经验来判定。另一方面,传统的计算方法只能得到宏观特性,不能得到精细的变压器内部结构。再加上铁芯的材料一般都是非线性的,这使得计算求解更加困难,只能用线性B-H曲线代替求解,使得计算不准确。要想得到变压器的精确数据,就只有依靠数值计算和计算机技术。 ANSYS是基于有限元法的一款计算软件,可用来分析电磁场领域的多项问题。它充分利用了各种计算方法的优点,发展出了适用于不同情况的电磁分析模块,其中Emag模块主要应用于低频电磁分析,其主要特点是:非线性磁场分析和场路耦合分析,这对于计算非线性材料非常有用,尤其是磁性材料,主要应用于电击、变压器、电磁开关以及感应加热等领域。 1 变压器基本原理与漏磁场 ,U1为初级线圈电压,N1为初级线圈的匝数,U2为次级线圈电压,N2为次级线圈的匝数,对初级线圈加上一定的电压,按电磁感应定律,会在次级线圈上得到感应电动势,在没有电阻、漏磁及铁损的情况下,变压器是理想变压器,原线圈和副线圈的匝数比等于原电压和副电压之比。 ,如果在原线圈两端外加一正弦交流电压U1,则原线圈中将有交变电流I1通过,因而在铁心中将激励一交变磁通。为了便于分析问题,将总磁通分成等效的两部分磁通,其中一部分磁通沿着铁心闭合,同时与原、副线圈相交链,称为互感磁通或主磁通,用φ表示;另一部分磁通主要沿非铁磁材料(如空气)闭合且仅与原线相交链,称为原线圈漏磁通,表示为φ1,还有一部分只与次级线圈相交链的称为副线圈漏磁通,表示为φ2。主磁通占总磁通的绝大部分,而漏磁通只占很小的一部分(0.1%~0.2%)。 如果仅仅是依靠空气和线圈之间的漏感,是不能达到漏感变压器稳定电压的要求的,因此人为的在初、次级线圈中间加入漏磁冲片,引导部分磁场从这里穿过,形成高漏磁。 2 漏感变压器二维耦合仿真 ANSYS是以麦克斯韦方程组作为电磁场分析的出发点。在电磁场计算中,经常对麦克斯韦方程组进行简化,以便能运用分离变量法、格林函数法等求解得到电磁场的解析解。在实际工程中,ANSYS利用有限元方法,根据具体情况给定的边界条件和初始条件,用数值解法去求其数值解。有限元方法计算未知量(自由度)主要是磁位或者通量,关心的物理量可以由这些自由度导出。根据甩户选择的单元类型和单元选项的不同,ANSYS计算的自由度也不同,可以使标量磁位、矢量磁位或者是边界通量。 对于变压器,需要研究随时间变化的外加场产生的磁场、次级屯压等参数,故采用二维矢量位方法。矢量位方法每个节点有3个自由度,Ax,Ay,Az,表示遭x,y,z方向上的磁矢量位自由度。在电压馈电或电路耦合分析中又为磁矢量位自由度增加了另外3个自由度:电位(VO-LT)、电流(CURR)、电动势降(EMF)。由矢量磁位可首先计算出磁通密度。他的值在

反激变压器设计实例(一)

反激变压器设计实例(一) 目录 1.导论 (1) 2.磁芯参数和气隙的影响 (1) 2.1 AC极化 (2) 2.2 AC条件中的气隙影响 (2) 2.3 DC条件中的气隙影响 (2) 3. 110W反激变压器设计例子 (3) 3.1 步骤1,选择磁芯尺寸 (3) 3.2 步骤2,选择导通时间 (5) 3.3 步骤3,变换器最小DC输入电压的计算 (5) 3.4 步骤4,选择工作便宜磁通密度 (5) 3.5 步骤5,计算最小原边匝数 (6) 3.6 步骤6,计算副边匝数 (6) 3.7 步骤7,计算附加匝数 (7) 3.8 步骤8,确定磁芯气隙尺寸 (7) 3.9 步骤9,磁芯气隙尺寸(实用方法) (8)

3.10 步骤10,计算气隙 (8) 3.11 步骤11,检验磁芯磁通密度和饱和裕度 (9) 4 反激变压器饱和及暂态影响 (10) 1.导论 由于反激变换器变压器综合了许多功能(储存能量、电隔离、限流电感),并且还常常支持相当大的直流电流成分,故比直接传递能量的正激推挽变压器的设计困难得多、以下变压器设计例子中没选择过程使用反复迭代方法,无论设计从哪里开始没开始时须有大量近似的计算。没有经验工程师的问题是要得到对控制因数的掌握。特别的,磁芯大小、原边电感的选择、气隙的作用、原边匝数的选择以及磁芯内交流和直流电流(磁通)成分的相互作用常常给反激变压器设计带来挑战。 为使设计者对控制因数有好的感觉,下面的设计由检查磁芯材料的特性和气隙的影响开始,然后检查交流和直流磁芯极化条件,最后给出100W变压器的完整设计。 2.磁芯参数和气隙的影响 图1表示一个铁氧体变压器在带有和不带气隙时典型的B/H(磁滞回归线)环。 注意到虽然B/H环的磁导率(斜率)随气隙的长度变化,但磁芯和气隙结合后的饱和磁通密度保持不变。进一步,在有气隙的情况下,磁场强度H越大,剩磁通密度B r越低。这些变化对反激变压器非常有用。
