完整word版,《建筑供配电与照明》试题(A)1

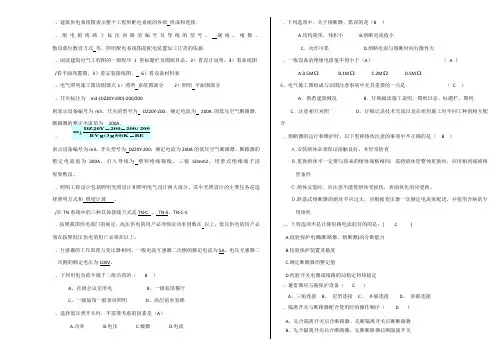

《建筑供配电与照明》试卷A答案
、建筑供电系统图表示整个工程供配电系统的各级组成和连接.、配电箱线路上标注回路的编号及导线的型号、规格、根数、敷设部位敷设方式等，照明配电系统图是配电装置加工订货的依据.、阅读建筑电气工程图的一般程序 1 看标题栏及图纸目录，2）看设计说明，3）看系统图/看平面布置图，5）看安装接线图，6）看设备材料表、电气照明施工图读图要点1）照明系统图部分2）照明平面图部分、开关标注为m3-(DZ20Y-200)-200/200则表示设备编号为m3，开关的型号为DZ20Y-200，额定电流为200A的低压空气断路器，、表示设备编号为m3，开关型号为DZ20Y-200，额定电流为200A的低压空气断路器，断路器的整定电流值为200A，引入导线为塑料绝缘铜线，三根50mm2，用悬式绝缘端子沿屋架敷设。
、照明工程设计包括照明光照设计和照明电气设计两大部分。
其中光照设计的主要任务是选择照明方式和照度计算、/在TN系统中的三种具体接线方式是TN-C 、TN-S、TN-C-S、按照我国供电部门的规定，高压供电的用户必须保证功率因数在以上，低压供电的用户必须在按照低压供电的用户必须在以上。
、互感器的工作原理与变压器相同，一般电流互感器二次侧的额定电流为5A，电压互感器二次侧的额定电压为100V。
、下列用电负荷不属于二级负荷的（ B ）A、省级会议室用电B、一级旅馆餐厅C、一级旅馆一般客房照明D、高层宿舍客梯、选择低压类开关时，不需要考虑的因素是（A）A.功率B.电压C.极数D.电流. 下列选项中，关于熔断器，错误的是（B ）A.结构简单，体积小B.熔断电流值小C．动作可靠 D.熔断电流与熔断时间分散性大、一般设备的绝缘电阻值不得小于（A）（ A ）A.0.5MΩB.1MΩC.2MΩD.5MΩ5、电气施工图组成与识图注意事项中尤其重要的一点是（C ）A．熟悉建筑概况B．仔细阅读施工说明、图纸目录、标题栏、图列C．注意相互对照D．仔细记录技术交流以及在组织施工时不同工种的相互配合、熔断器的运行和维护时，以下更换熔体注意的事项中不正确的是（B）Ａ.安装熔体必须保证接触良好，并经常检查Ｂ.更换熔体不一定要与原来的熔体规格相同；需将熔体管整体更换时，应用相同规格熔管备件Ｃ.熔体安装时，应注意不能使熔体受损伤，表面氧化的应更换。
(完整版)建筑电气试题及答案
(完整版)建筑电气试题及答案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、填空题：1、建筑施工现场的电气工程中，主要有以下四种接地：、、、。
2、热继电器的作用是：。
3、TN-S系统是指在380/220V三相四线制低压供电电网中工作零线N和保护零线PE从变压器或变压器总配电房处分别引出。
4、在使用电流互感器时，副绕组电路是不允许的。
5、一般情况下，末级漏电保护器的型号为额定漏电动作电流不大于 mA，额定漏电动作时间不大于 S。
6、防止直接触电的安全技术措施有、、、、等。
7、开关箱必须装设和。
8、保护接地是将电气设备的接地，宜用于的低压系统中。
9、电力变压器或发电机的工作接地电阻值不得大于Ω。
答案1、工作接地、保护接地、重复接地、防雷接地2、过载保护3、工作地线、零母排4、断开5、30、0.16、绝缘、屏护、间距、漏保、安全电压。
7、隔离开关、漏电保护器8、外壳不带电的部分，中性点直接接地。
9、4二、选择题：1、某感性负载的功率因数为0.5，接在220V正弦交流电源上，电流为10A，则该负载消耗的功率为 [ ]A、2.2KWB、1.1KWC、4.4KWD、0.55KW2、电源电压为380V，采用三相四线制供电，负载为额定电压220V的白炽灯，负载就采用联接方式，白炽灯才能在额定情况下正常工作。
[ ]A、负载应采用星型联接B、负载应采用三角形联接C、直接联接D、不能相连3、为了稳定放大器的输出电压，应当引入 [ ]A、电流负反馈B、并联负反馈C、电压负反馈D、制联负反馈4、一般设备的绝缘电阻值不得小于。
]A、0.5MΩB、1 MΩC、2 MΩD、5 MΩ5、我国的安全电压分为。
[ ]A、36V 24V 12VB、42V 36V 24V 12V 6VC、36V 24V 12V 6VD、42V 36V 24V 12V 6V 3V6、预防触电最主要的措施。
[ ]A、装漏电保护器B、接零或接地C、装熔断器D、严格遵守安全操作规程7、不适用于扑救电气设备的初起火灾的灭火器为。
建筑电工试题(含参考答案)
建筑电工试题（含参考答案）一、单选题（共38题，每题1分，共38分）1.照明系统每一单相回路上，灯具和其电源插座数量不宜超过()个。
A、30B、50C、20D、25正确答案：D2.常用单相有功交流电度表接线()。
A、进线接3、4端；出线接1、2端B、进线接2、4端；出线接1、3端C、进线接1、3端；出线接2、4端D、进线接1、2端；出线接3、4端正确答案：C3.临电中常用的带盖刀开关、熔断器式刀开关等隔离开关，在电源与设备之间起隔离电源的作用，有明显的绝缘（）。
A、散热不良B、标志C、断开点正确答案：C4.()赋予作业人员有权拒绝违章指挥和强令昌险作业的权利。
A、法律B、国家C、政府正确答案：A5.间接接触触电可分为：接触电压触电和()。
A、单相触电B、两相触电C、三相触电D、跨步电压触电正确答案：D6.潮湿场所开关箱中的漏电保护器,其额定漏电动作电流为()。
A、15mAB、不大于15mAC、30mAD、不大于30mA正确答案：B7.生产经营单位应当向从业人员如实告知作业场所和工作岗位存在的（）、防范措施以及事故应急措施。
A、危险因素B、事故隐患C、设备缺陷D、管理不足正确答案：A8.在三相四线电源开关接线时，应遵循面对开关正面（）。
A、零线在左面第二根B、零线在左面第一根C、零线在右面第一根D、根据开关上的符号接线正确答案：D9.PE线所用材质与相线。
工作零线（N）相同时，其最小截面应符合规定，例如采用相线截面S为25mm²时，其PE先最小截面为()。
A、25B、16C、10D、S/2正确答案：B10.年满()且符合相关工种规定的年龄要求是从事建筑施工特种作业人员的基本条件之一。
A、18周岁B、16周岁C、20周岁正确答案：A11.各工种的安全技术交底应当采用()形式进行。
A、口头B、会议C、书面正确答案：C12.触电急救时,口对口吹气的人工呼吸法效果较好,对吹气次数的要求是:对儿童吹气每分钟18~24次;对成人每分钟吹()次。
完整word版,《建筑供配电与照明》试题(A)1
长沙职业技术学院二○一五年上学期建筑1301-1306班期末考试《建筑供配电与照明》试题(A 卷)题号 一二三四五总分评卷人复查人一、填空题:( 1分/空，共20分)1．国家新标准规定施工安全电压（ ）V ，绝对安全电压（ ）V 。
2. 现场临时施工用电，所有的电箱严格（ ）、( ）的原则配置。
分级分段保护功能，一般时按首级漏电保护器的定额漏电动作电流部小于二级漏电保护器的额定电流，选用的漏电保护器的额定漏电动作电流应部小于电器线路和设备正常泄漏电流量最大值的（ ）倍。
3．在施工过程中，为确保人生安全，选择漏电保护开关额定漏电动作时间（ ）的漏电开关。
4．施工用电管理，必须由取得（ ）的电工担任，必须严格按操作规程施工，无特殊原因及保护措施，不准（ ）工作，正确使用个人（ ）装备；不得违章作业；5．移动电箱的距离不应大于（ ）M ，做到一机一闸一保护。
6．灯头线截面不应小于：铜线（ ）mm2；铝线（ ）mm2。
7．灯架、灯具、金具的规格、型号、质量必须符合设计要求。
导线连接必须（ ）。
8．灯具检验方法：灯位应（ ）、固定牢靠，杆上路灯的引线应拉紧。
灯具清洁，成排安装排列（ ）。
9．灯具基础测位应按设计坐标及标高测定坑位及坑深，钉好（ ），撒好灰线。
10．电动机的可接近裸露导体外壳必须( )。
11．消防自动报警系统应( )布线，布线管道应用( ) 。
12．大型花灯的固定及悬吊装置，应按灯具重量的( )倍做过载试验。
二、 选择题：（2分/题，共30分）1、电气穿管在设计时，一般都用下列符号表示，请按下列顺序对应填写：焊管 塑料管 桥架 金属软管（ ）A: SC 、PVC 、CT 、CP B: CP 、PVC 、CT 、SC C: SC 、PVC 、CP 、CT D: CT 、SC 、PVC 、CP2、电路敷设方式用字母符号表示，DB WC WE TC 下列正确的排序是：（ ） A:暗埋在墙内、直埋、电缆沟、沿墙明设 B:直埋、暗埋在墙内、沿墙明设、电缆沟、C: 沿墙明设、直埋、暗埋在墙内、电缆沟 D: 电缆沟、暗埋在墙内、直埋、沿墙明设3、二类等级设计防雷，接地电阻不大于（ ）Ω。
供配电总试题
建筑供配电与照明试题一、 填空题1.在建筑电气设计中，供电系统设计是一个重要的环节足 安全 、经济 、优质 、 可靠 这四个方面得要求。
2.在TN 系统中的三种具体接线方式是TN-C 系统 、 TN-S 系统、TN-C-S 系统 。
3．按照我国供电部门的规定，高压供电的用户必须保证功率因数在 0.9 以上，低压供电的用户必须在0.85 以上。
4.某一电容器的型号为BW0.4-12-1，其中B 指 并联补偿 ，0.4指 额定电压为0.4kv ，12指 容量为12KVA ，1指 单相 。
5.互感器的工作原理与变压器相同，一般电流互感器二次侧的额定电流为 5A ，电压互感器二次侧的额定电压为 100V 。
6.对于一般电器，短路动稳定度的校验条件为(3)max sh i i ≥ ，热稳定度的校验条件为2(3)t ima I t I t ∞•≥• 。
7.三相电力变压器的联结组标号采用时钟序表示，额定电压为10/0.4kv 的电力变低压气常用的联结组有Yyn0 和 Dyn11 两种。
8.照明供电系统地电源采用三相四线制即 TN-C-S 的形式。
9．电力系统由 发电厂 、 变电所 、 电力网 和 电力负荷 组成。
10．电压偏移是指电气设备的 实际电压 和 额定电压 之差。
11．负荷计算的主要方法有 需要系数法、 二项式系数法 和 单位指标法 。
12．电流互感器工作时其二次侧不允许 开路 。
13．漏电保护所用的互感器为 零序电流互感器 。
14．衡量电能质量的两个指标是 电压 和 频率 。
15．母线按使用场所的不同可以分为 插接式母线 和 预制分支电缆 两种。
16．接地电阻的常用测量方法有电流表—电压表测量法 和 专用仪表测量法 。
17．在TN 系统接线方式中采用三相四线制的是 TN-C 系统 。
18．变电所的位置的选择时的一般原则是 靠近负荷中心 。
19．电力系统中性点的运行方式有 中性点不接地 电力系统、中性点经消弧线接地 电力系统和 中性点直接接地 电力系统三种。

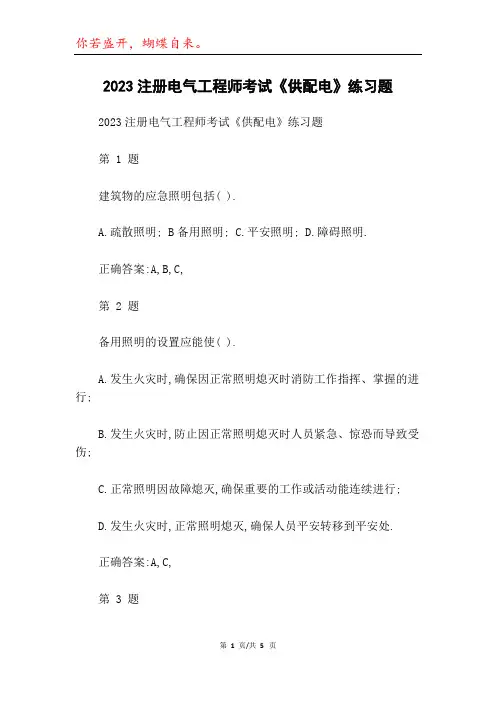

2023注册电气工程师考试《供配电》练习题
2023注册电气工程师考试《供配电》练习题2023注册电气工程师考试《供配电》练习题第 1 题建筑物的应急照明包括( ).A.疏散照明; B备用照明; C.平安照明; D.障碍照明.正确答案:A,B,C,第 2 题备用照明的设置应能使( ).A.发生火灾时,确保因正常照明熄灭时消防工作指挥、掌握的进行;B.发生火灾时,防止因正常照明熄灭时人员紧急、惊恐而导致受伤;C.正常照明因故障熄灭,确保重要的工作或活动能连续进行;D.发生火灾时,正常照明熄灭,确保人员平安转移到平安处.正确答案:A,C,第 3 题防止和削减光幕反射和反射眩光的方法有( ).A.避开将灯具安装在干扰区内;B.采纳高光泽度表面装饰材料;C.限制灯具出光口亮度;D.用较宽光束和漫射光适当照亮顶棚、墙壁表面.正确答案:A,C,D,第 4 题下列光源为气体放电光源的有( ).A.发光二极管(LED);B.氖灯;C.氙灯;D.金属卤化物灯.正确答案:B,C,D,第 5 题下列光源为固体发光光源的有( ).A. LED;B.场致发光灯;C.卤素灯;D.霓虹灯.正确答案:A,B,C,第 6 题在潮湿场所使用的手提灯具应采纳( )类灯具,电压值可采纳( ).A. I, 48V;B. Ⅱ, 36V;C. Ⅲ, 24V;D.Ⅲ, 12V正确答案:C,D,第 7题室内场所照明开关和掌握要求有( ).A.每个开关所控光源数不宜太多;B.所控灯列与侧窗平行;C.生产场所宜按车间、工段或工序分组;D.报告厅、电化教室等场所,靠近讲台部分灯具应能单独掌握.正确答案:A,B,C,D,第 8 题道路照明的掌握要求有().A.宜采纳集中掌握;B.宜采纳按道路亮度和设定时间自动掌握;C.每个开关所控灯数不要太多,开关应设置在靠近灯、操作便利、平安的位置; :D.应采纳半夜降低照度的节能掌握方式.正确答案:A,B,D,第 9 题办公建筑照明的设计要求有( ).A.宜采纳低亮度、高效率、宽配光灯具;B.光源显色指数不应小于80;C.长时、连续工作的办公室,宜将灯具布置在工作桌的侧前方;D.有放映要求的`会议室,宜采纳调光掌握或分组开关灯.正确答案:A,B,C,D,第 10 题住宅照明的设计要求有( ).A.餐厅、厨房、起居室的光源显色指数不应低于80;B.卧房、餐厅宜采纳暖色表光源;C.厨房宜采纳易于清洁的防水型灯具;D.穿衣镜上方的灯具,宜将光线投射到镜表面上.正确答案:A,B,C文档内容到此结束，欢迎大家下载、修改、丰富并分享给更多有需要的人。
建筑供配电与照明习题答案
建筑供配电与照明习题答案建筑供配电与照明习题答案在建筑领域中，供配电与照明是非常重要的一环。
供配电系统是建筑物内电力的分配与传输系统，而照明系统则是为了提供良好的照明效果而设计的。
在学习建筑供配电与照明的过程中，我们经常会遇到一些习题，下面是一些常见的习题及其答案，希望对大家有所帮助。
1. 什么是供配电系统的主要组成部分？供配电系统主要由电源系统、配电系统和用电设备组成。
电源系统包括变压器和发电机，用于将电能供应给配电系统。
配电系统则包括高压配电、低压配电和照明配电等。
用电设备包括各种电气设备和照明设备。
2. 请解释什么是三相电？三相电是指由三个相位相同但相位差120度的交流电组成的电力系统。
它比单相电更稳定，能够提供更大的功率。
三相电广泛应用于建筑供配电系统中。
3. 什么是照明设计中的照度？照度是指照明光束照射到某个表面上的光照强度，通常以勒克斯（lux）为单位。
照度的大小决定了被照亮物体的明暗程度。
在照明设计中，我们需要根据不同的场所和需求确定合适的照度水平。
4. 请解释什么是电气负荷计算？电气负荷计算是指根据建筑物的用电设备和照明需求，计算出建筑物所需的总负荷。
通过负荷计算，我们可以确定供配电系统的容量和配置，确保系统的正常运行。
5. 什么是照明控制系统中的感应开关？感应开关是一种能够根据人体活动感应光线的开关装置。
它可以根据人的存在与否自动控制照明设备的开关。
感应开关在节能照明中起到了重要的作用，能够有效减少能源的浪费。
6. 请解释什么是照明设计中的光色温度？光色温度是指光源发出的光线的颜色，通常以开尔文（Kelvin）为单位表示。
不同的光色温度对人的视觉效果和心理感受有不同的影响。
在照明设计中，我们需要根据不同的场所和需求选择合适的光色温度，以达到良好的照明效果。
7. 什么是建筑物的接地系统？建筑物的接地系统是为了保证建筑物内的电气设备安全而设计的。
接地系统通过将电气设备的金属外壳与地面连接，使得电流能够通过地面消散，防止电气设备的外壳带电，保护人身安全。
建筑照明期末考试试题
建筑照明期末考试试题# 建筑照明期末考试试题## 一、选择题（每题2分，共20分）1. 建筑照明设计中，以下哪个因素不是决定照明效果的关键因素？A. 光源的色温B. 灯具的光效C. 灯具的安装位置D. 灯具的功率2. 在室内照明设计中，以下哪个参数不是用来衡量照明质量的？A. 照度B. 色温C. 显色性D. 功率因数3. 以下哪种类型的光源不属于节能光源？A. LED灯B. 荧光灯C. 卤钨灯D. 氙气灯4. 建筑照明设计中，对于阅读区域，推荐使用的照度标准是多少？A. 100-200lxB. 300-500lxC. 500-750lxD. 1000lx以上5. 以下哪种照明方式属于局部照明？A. 泛光照明B. 间接照明C. 聚光照明D. 均匀照明## 二、简答题（每题10分，共30分）1. 简述建筑照明设计中，如何实现节能与照明效果的平衡？2. 解释什么是“光污染”，并列举建筑照明中可能产生光污染的几种情况。
3. 阐述在设计室外照明时，需要考虑哪些环境因素？## 三、计算题（每题15分，共30分）1. 假设一个会议室需要达到300lx的照度，已知使用的LED灯具的光效为100lm/W，灯具的安装高度为3米。
如果使用功率为10W的灯具，请计算需要多少盏灯具才能满足照度要求。
2. 给定一个房间的尺寸为8米×6米×3米，若要在房间的中心点达到500lx的照度，已知使用的灯具的光束角为120°，光效为80lm/W，功率为20W，灯具的安装高度为2.5米。
请计算需要多少盏灯具，并确定灯具的布局。
## 四、论述题（20分）结合实际案例，论述在历史建筑照明设计中，如何平衡保护历史风貌与现代照明技术的应用。
请注意：本试题仅供参考，具体考试内容和形式以实际考试为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长沙职业技术学院二○一五年上学期建筑1301-1306班期末考试
《建筑供配电与照明》试题(A 卷)
题号 一
二
三
四
五
总分
评卷人
复查人
一、填空题:( 1分/空，共20分)
1．国家新标准规定施工安全电压（ ）V ，绝对安全电压（ ）V 。
2. 现场临时施工用电，所有的电箱严格（ ）、( ）的原则配置。
分级分段保护功能，一般时按首级漏电保护器的定额漏电动作电流部小于二级漏电保护器的额定电流，选用的漏电保护器的额定漏电动作电流应部小于电器线路和设备正常泄漏电流量最大值的（ ）倍。
3．在施工过程中，为确保人生安全，选择漏电保护开关额定漏电动作时间（ ）的漏电开关。
4．施工用电管理，必须由取得（ ）的电工担任，必须严格按操作规程施工，无特殊原因及保护措施，不准（ ）工作，正确使用个人（ ）装备；不得违章作业；
5．移动电箱的距离不应大于（ ）M ，做到一机一闸一保护。
6．灯头线截面不应小于：铜线（ ）mm2；铝线（ ）mm2。
7．灯架、灯具、金具的规格、型号、质量必须符合设计要求。
导线连接必须（ ）。
8．灯具检验方法：灯位应（ ）、固定牢靠，杆上路灯的引线应拉紧。
灯具清洁，成排安装排列（ ）。
9．灯具基础测位应按设计坐标及标高测定坑位及坑深，钉好（ ），撒好灰线。
10．电动机的可接近裸露导体外壳必须( )。
11．消防自动报警系统应( )布线，布线管道应用( ) 。
12．大型花灯的固定及悬吊装置，应按灯具重量的( )倍做过载试验。
二、 选择题：（2分/题，共30分）
1、电气穿管在设计时，一般都用下列符号表示，请按下列顺序对应填写：焊管 塑料管 桥架 金属软管（ ）
A: SC 、PVC 、CT 、CP B: CP 、PVC 、CT 、SC C: SC 、PVC 、CP 、CT D: CT 、SC 、PVC 、CP
2、电路敷设方式用字母符号表示，DB WC WE TC 下列正确的排序是：（ ） A:暗埋在墙内、直埋、电缆沟、沿墙明设 B:直埋、暗埋在墙内、沿墙明设、电缆沟、C: 沿墙明设、直埋、暗埋在墙内、电缆沟 D: 电缆沟、暗埋在墙内、直埋、沿墙明设
3、二类等级设计防雷，接地电阻不大于（ ）Ω。
A:10Ω B:1Ω C:30Ω D:4Ω
4、缆线布放时应有冗余。
在交接间，设备间对绞电缆预留长度，一般为3～6m ；工作区为( )m ；有特殊要求的应按设计要求预留长度。
A: 0.1--.05米 B: 0.3―.06米 C: 1－1.5米 D: 0.5－1米
5、电压相序一般分为A 相、B 相、C 相和零线及地线或L1、L2、L3、N 、P,下列颜色表示正确的是（ ）。
A: 红、黑、绿、蓝、黄 B: 红、绿、黄、双色、蓝 C: 黄、绿、红、蓝、双色 D: 红、黄、绿、蓝、双色
6、软线吊灯灯具重量在( ) kg 以下时，采用软线自身吊装。
A ：0.3 B ：0.5 C ：0.6
7、携带式局部照明灯电线采用( )。
A ：铜塑线
B ：护套线
C ：橡套软线 8、吊扇扇叶距地高度不小于( )m 。
A ：1.8 B ：2 C ：2.5 9、接地模块顶面埋深不应小于( )m 。
A ：0.5 B ：0.6 C ：0.7
10、开关、插座安装时，用自攻锁紧螺钉固定的，螺钉与固定件旋合长度不小于( ) mm 。
A ：6 B ：7 C ：8
11、电动机、电加热器及电动执行机构绝缘电阻值应大于( ) MΩ。
A ：0.5 B ：1 C ：2
得分 评卷人 复查人
得分 评卷人 复查人
系 班级 学号 姓名 座位号
12、行灯电压不大于( ) V 。
A ：36 B ：24 C ：12
13、照明开关边缘距门框边缘的距离为( ) cm 。
A ：5~10 B ：10~15 C ：15~20
14、公用建筑照明系统通电连续试运行时间应为( )小时。
A ：12 B ：18 C ：24
15、吊扇挂钩的直径不小于吊扇挂销直径，且不小于( )mm 。
A ：8 B ：10 C ：12
四、图纸分析：（2分/项，共20分） 指出图中带圆圈数字指示框的含义。
