实验十二使用电路产生脉冲信号
76 实验十二 使用门电路产生脉冲信号
—自激多谐振荡器—
一、实验目的
1、掌握使用门电路构成脉冲信号产生电路的基本方法
2、掌握影响输出脉冲波形参数的定时元件数值的计算方法
3、学习石英晶体稳频原理和使用石英晶体构成振荡器的方法
二、实验原理
与非门作为一个开关倒相器件，可用以构成各种脉冲波形的产生电路。电路的基本工作原理是利用电容器的充放电，当输入电压达到与非门的阈值电压VT时，门的输出状态即发生变化。因此，电路输出的脉冲波形参数直接取决于电路中阻容元件的数值。
4、非对称型多谐振荡器
如图12－1所示，非门3用于输出波形整形。
非对称型多谐振荡器的输出波形是不对称的，当用TTL与非门组成时，输出脉冲宽度
tw1═RC tw2═1.2RC T═2.2RC
调节 R和C值，可改变输出信号的振荡频率，通常用改变C实现输出频率的粗调，改变电位器R实现输出频率的细调。
图12－1 非对称型振荡器 图12－2 对称型振荡器 1CC2C1&&&&3&vO3&vO 77 2、对称型多谐振荡器
如图12－2所示，由于电路完全对称，电容器的充放电时间常数相同, 故输出为对称的方波。改变R和C的值，可以改变输出振荡频率。非门3用于输出波形整形。
一般取R≤1KΩΩ,当R＝1KΩ，C＝100pf～100µf时，f＝nHz～nMHz，脉冲宽度tw1＝tw2＝0.7RC，T＝1.4RC
3、带RC电路的环形振荡器
电路如图12－3所示，非门4用于输出波形整形，R为限流电阻，一般取100Ω，电位器Rw 要求≤1KΩ，电路利用电容C的充放电过程，控制D点电压VD,从而控制与非门的自动启闭，形成多谐振荡，电容C的充电时间tw1、放电时间tw2和总的振荡周期T分别为
tw1≈0.94RC， tw2≈1.26RC， T ≈2.2RC
调节R和C的大小可改变电路输出的振荡频率。
电子教案《数字电子技术》 第七章(教案)第7章 脉冲波形的产生与整形电路
《数字电子技术》教案
第7章 脉冲波形的产生与整形电路
课程章节 第7章 脉冲波形的产生与整形电路 课时分配 5
教学目标 1.掌握矩形波的产生和整形电路。
2.掌握施密特触发器。
3.掌握单稳态触发器电路。
4.掌握数字集成芯片的基本原理和相关应用。
5.了解555定时器。
6.掌握555定时器组成施密特触发器的方法。
7.掌握555定时器组成单稳态触发器。
教学重点、难点 1.脉冲信号的特性参数。
2.门电路组成的施密特触发器。
3.集成施密特触发器。
4.门电路单稳态触发器。
5.集成单稳态触发器。
6.简单环形多谐振荡器。
7. RC环形多谐振荡器。
8.秒脉冲发生器。
9. 555定时器的电路结构与工作原理。
10.用555定时器构成施密特触发器、多谐振荡器、单稳态触发器。
授课方式 课堂讲授，板书
教学内容 1.脉冲信号
2.施密特触发器
3.单稳态触发器
4.多谐振荡器
5. 555定时器
教学过程 7.1脉冲信号
1．脉冲信号概述
从广义上讲，不具有连续正弦波形状的信号，几乎都可以称为脉冲信号，最常见的脉冲波形是方波和矩形波，如图7-1所示。
（a）方波 （b）矩形波
图7-1 方波和矩形波
2．矩形脉冲的特性参数：
如图7-2所示为矩形脉冲的实际波形图。在描述矩形脉冲的特性时，通常会使用图7-2中所标注的参数。
图7-2 矩形脉冲实际波形图
（1）脉冲幅度mV：脉冲电压的最大变化幅度。
（2）脉冲宽度wt：从脉冲前沿到达0.5mV起，到脉冲后沿到达0.5mV为止的时间。
（3）上升时间rt：脉冲上升沿从0.1mV上升到0.9mV需要的时间。
（4）下降时间ft：脉冲下降沿从0.9mV下降到0.1mV需要的时间。
（5）脉冲周期T：周期重复的脉冲序列中，两个相邻脉冲之间的时间间隔，有时也用频率f来表示。
pwm波形发生的基本原理
pwm波形发生的基本原理
PWM波形发生的基本原理
PWM（脉宽调制）是一种用于生成脉冲波形的技术。其基本原理是通过对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等的脉冲，这些脉冲可以代替正弦波或所需要的波形。
一、PWM控制的基本原理
PWM控制的基本原理是通过控制逆变电路开关器件的通断，使得输出端得到一系列幅值相等的脉冲。这些脉冲的等值电压为正弦波形，所获得的输出平滑且低次谐波少。
在PWM控制中，按一定的规则对各脉冲的宽度进行调制，既可改变逆变电路输出电压的大小，也可改变输出频率。这种调制方式使得PWM波形具有高精度、高稳定性和高可靠性。
二、PWM波形的生成
PWM波形的生成通常需要以下几个步骤：
1. 产生参考信号：参考信号是一个与所需波形（如正弦波）相对应的信号。这个信号可以是模拟信号或数字信号。
2. 比较器：比较器用于比较参考信号和锯齿波信号。当参考信号的值高于锯齿波信号时，比较器输出高电平；当参考信号的值低于锯齿波信号时，比较器输出低电平。
3. 开关器件：根据比较器的输出，开关器件进行通断控制。当比较器输出高电平时，开关器件导通；当比较器输出低电平时，开关器件断开。 4. 滤波器：滤波器用于平滑PWM波形的输出，以减少谐波成分。
三、PWM波形的优点
PWM波形具有以下优点：
1. 高精度：由于PWM波形的幅值相等，因此可以实现高精度的电压和频率控制。
2. 高稳定性：PWM波形的输出不受温度、电压等环境因素的影响，因此具有高稳定性。
3. 低噪声：由于PWM波形的脉冲宽度相等，因此具有较低的噪声。
4. 易于数字化：PWM波形可以通过数字信号处理器（DSP）等数字器件实现，因此易于数字化。
四、PWM波形的应用
PWM波形广泛应用于各种电子设备中，如电机控制、电源转换、音频放大等。在电机控制中，PWM波形可以用于控制电机的速度和方向；在电源转换中，PWM波形可以用于实现高效的电能转换；在音频放大中，PWM波形可以用于产生高质量的音频信号。

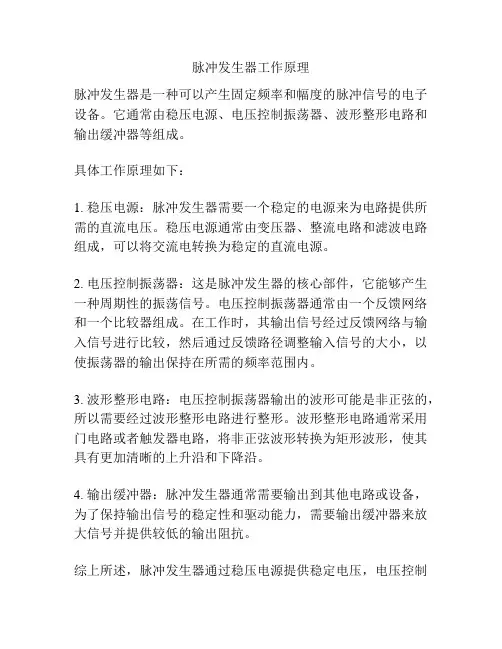

脉冲发生器工作原理
脉冲发生器工作原理
脉冲发生器是一种可以产生固定频率和幅度的脉冲信号的电子设备。它通常由稳压电源、电压控制振荡器、波形整形电路和输出缓冲器等组成。
具体工作原理如下：
1. 稳压电源：脉冲发生器需要一个稳定的电源来为电路提供所需的直流电压。稳压电源通常由变压器、整流电路和滤波电路组成，可以将交流电转换为稳定的直流电源。
2. 电压控制振荡器：这是脉冲发生器的核心部件，它能够产生一种周期性的振荡信号。电压控制振荡器通常由一个反馈网络和一个比较器组成。在工作时，其输出信号经过反馈网络与输入信号进行比较，然后通过反馈路径调整输入信号的大小，以使振荡器的输出保持在所需的频率范围内。
3. 波形整形电路：电压控制振荡器输出的波形可能是非正弦的，所以需要经过波形整形电路进行整形。波形整形电路通常采用门电路或者触发器电路，将非正弦波形转换为矩形波形，使其具有更加清晰的上升沿和下降沿。
4. 输出缓冲器：脉冲发生器通常需要输出到其他电路或设备，为了保持输出信号的稳定性和驱动能力，需要输出缓冲器来放大信号并提供较低的输出阻抗。
综上所述，脉冲发生器通过稳压电源提供稳定电压，电压控制振荡器产生周期性的振荡信号，波形整形电路将振荡信号转换为矩形波形，而输出缓冲器则将信号放大并提供较低的输出阻抗。这样，脉冲发生器就能够产生固定频率和幅度的脉冲信号。
脉冲产生与整形电路实验报告(一)
脉冲产生与整形电路实验报告(一)
脉冲产生与整形电路实验报告
本次实验旨在研究脉冲产生和整形电路的基础原理及应用。以下是本次实验的主要内容及结果。
实验设备和材料
• 函数发生器
• 示波器
• 电容、电阻、二极管等基础元器件
实验步骤
1. 使用函数发生器产生一个周期为50Hz，幅值为5V的正弦波信号。
2. 使用电容和电阻组成RC电路，将正弦波信号转化为衰减的脉冲信号。
3. 使用二极管和电容组成整流电路，将脉冲信号转化为全波整流的直流信号。
4. 使用电容和电阻组成低通滤波器，消除电路中的高频噪声信号。
5. 使用示波器观察各步骤下的信号波形，并记录实验数据。
实验结果
脉冲产生电路
实验中，使用RC电路将正弦波信号转化为衰减的脉冲信号。随着电容值的增加，脉冲的宽度也随之增加。实验数据如下：
电容（μF） 脉冲宽度（ms）
1 0.2
10 2
100 20 整形电路
实验中，使用二极管和电容组成整流电路，将脉冲信号转化为全波整流的直流信号。使用低通滤波器能够消除高频噪声信号。实验数据如下：
电容（μF） 电阻（Ω） 滤波后幅值（V）
1 1000 2.7
10 1000 4.8
100 1000 4.9
结论
通过本次实验，我们学习了脉冲产生和整形电路的基础原理及应用。合理选取电容和电阻的数值可控制脉冲宽度和整形后的信号幅值。使用低通滤波器能够消除电路中的高频噪声信号，使得信号更加稳定。
实验总结
本次实验通过手动搭建电路，使我们更加深入地理解了脉冲产生和整形电路的原理，并学会了使用基础元器件搭建电路的方法。同时，通过实验数据的记录和分析，我们也探究了不同电容和电阻数值下电路的不同表现，从而灵活运用电路的基础原理进行电路设计。
实验中存在的问题和改进方向
在实验中，我们发现在RC电路和整形电路的搭建中存在一些问题，例如电容和电阻的数值选取不合适会影响电路的工作状态；接线时松散会导致实验数据不准确等。未来可以加强对实验仪器和设备的使用方法培训，同时也可以加强对电路搭建技能的练习，提高实验操作的技能水平。
常用的脉冲整形电路
常用的脉冲整形电路
1. 引言
脉冲整形电路是一种用于改变信号波形的电路，可以将输入的信号进行整形，使其满足特定的要求。常用的脉冲整形电路有多种类型，包括单稳态多谐振荡器、Schmitt触发器和非线性元件等。
本文将介绍常见的脉冲整形电路及其工作原理、应用场景和设计要点。
2. 单稳态多谐振荡器
单稳态多谐振荡器是一种产生指定时间宽度的脉冲信号的电路。它由一个RC网络和一个比较器组成。
2.1 工作原理
当输入信号上升沿到达比较器阈值时，比较器输出高电平，导致RC网络充电。当RC网络充电至某个阈值时，比较器输出低电平，导致RC网络开始放电。放电过程中，输出保持低电平直到RC网络完全放电为止。这样就产生了一个时间宽度固定的脉冲信号。
2.2 应用场景
单稳态多谐振荡器常用于数字系统中的时序控制电路，例如产生延时信号、触发信号等。
2.3 设计要点
设计单稳态多谐振荡器时，需要确定以下参数：
• RC网络的时间常数：决定了脉冲宽度的持续时间。
• 比较器阈值：决定了输入信号上升沿触发的时刻。
3. Schmitt触发器
Schmitt触发器是一种通过正反馈实现的双稳态非线性元件。它可以将输入信号的波形进行整形，并产生一个幅值固定的方波输出。
3.1 工作原理
Schmitt触发器包含一个比较器和一个正反馈网络。当输入信号超过比较器阈值上限时，输出被拉高；当输入信号低于比较器阈值下限时，输出被拉低。在两个阈值之间，输出保持不变。这样就实现了对输入信号进行整形的功能。 3.2 应用场景
Schmitt触发器常用于噪声滤波和数字电路中的数字信号整形。
3.3 设计要点
设计Schmitt触发器时，需要确定以下参数：
• 比较器阈值上限和下限：决定了输入信号被整形为高电平或低电平的阈值。
• 正反馈网络的增益：决定了整形后的方波输出的幅值。
4. 非线性元件
非线性元件是一种通过非线性特性实现信号整形的电路。常见的非线性元件有二极管、晶体管和运算放大器等。
02238模拟、数字及电力电子技术脉冲产生与整形
脉冲波形的产生和整形
一、555定时器的电路结构与功能
555电路又称为集成定时器。
1．结构：由三个阻值为5K的电阻组成的分压器。两个电压比较器C1、C2，基本RS触发器，放电三极管TD，缓冲器组成。
C1、C2功能：如果V+电压大于V-，则比较器输出为高电平VC=1，反之输出为低电平，VC=0。比较器C1的比较电压为VR1，C2的比较电压为VR2。当VCO悬空时，VR1 =1/3 VCC VR2 = 2/3
VCC，当VCO外接固定电压时，VR1 = VCO VR2 = 1/2 VCO，TD为集电极开路的三极管，为外接电容提供充放电回路。G4为输出缓冲反相器，起整形，提高带负载能力。R'D置零输入端，正常工作置高电平。
2．工作原理：
①当CCICCIVVVV31,3221时，
C1输出低电平，C2输出高电平，RS置0，TD导通，V0为低电平。
②当CCICCIVVVV31,3221时，
C1输出高电平，C2输出低电平，RS置1，TD截止，V0为高电平。
当CCICCIVVVV31,3221时，
C1输出高电平，C2输出高电平，RS保持，TD、V0都保持原来的情况。
④当CCICCIVVVV31,3221时，
C1输出低电平，C2输出低`电平，RS输出Q=Q'=1，TD截止，V0为高电平。
二、555定时器的功能表及符号
DR TH TR VO TD状态
0 ╳ ╳ 低 导通
1
>CCV32 >CCV31 低 导通
1
CCV31 不变 不变 VO VCO 7
6
2 4
5
3
1 V'TH
TRVCC
8 R'D
GND 1
>CCV32
1
有两个阈值电压：
CCRVV321 CCRVV312随着TH端和TR'端的电压不同，其工作状态将发生变化
第三节 施密特触发器（Schmitt Trigger）
二、用555定时器构成施密特触发器
将TH端和TR端并联作输入端，接输入电压IV
脉冲的原理与作用
脉冲的原理与作用
脉冲的原理与作用
脉冲是指在一定时间内突然产生的连续波或单个波形，其波形通常呈现出尖峰和急剧变化的特征。脉冲的产生原理涉及到不同物理学领域的知识，包括电子学、光学、声学等。脉冲在各个领域中都有着广泛的应用和作用。
脉冲的产生原理可以从电子学的角度解释。在电子学中，脉冲的产生通常是通过一个电压或电流突然地从低到高或从高到低的变化。这种突然变化可以是由外部电路的干扰、电压源的开关等引起的。一般来说，脉冲的产生是瞬时的，持续的时间很短。
脉冲的作用在各个领域中也各有不同。
在电子学中，脉冲通常被用作信号传输中的一种方式。脉冲信号可以有效地传输信息，尤其适用于需要快速传输大量数据的场合。脉冲信号的特点是幅度大、持续时间短，可以在较长距离上传输信息而不会被信号衰减所影响。脉冲信号在电子通信、计算机网络等有着重要的应用。
在光学中，脉冲通常是激光脉冲。激光脉冲是由激光器产生的一种非常短暂的激光光束。激光脉冲的特点是能量集中、时间很短，能够集中地传递能量和信息。激光脉冲在激光切割、激光打标、激光医疗等领域中有着广泛的应用。
在声学中，脉冲通常是指短暂而强烈的声波。脉冲声波具有明显的尖峰和急速变化的特点，常常是由突然的震动或冲击产生的。脉冲声波在声纳、超声波检测等领域中有着重要的应用，例如用于水下探测、医学超声诊断等。
此外，脉冲还在其他领域中有着一些特殊的应用和作用。例如在神经科学中，神经脉冲是人体神经系统中传递信号的基本单位，控制和调节身体各种功能。宇航科学中，脉冲推进器是一种将物质在极短时间内喷射发射出去的推进器，用于航天器的姿态调整和轨道变更。
总之，脉冲的原理是突然的变化产生特定的波形，脉冲的作用在不同的领域中有不同的应用。无论是在电子学、光学、声学，还是在神经科学、宇航科学等领域中，脉冲都发挥着重要的作用。脉冲信号的独特特性使其在信息传输、能量传递等方面具有特殊的优势，有助于推动科学技术的发展和应用的创新。
第6章 脉冲波形的产生与整形思考题与习题题解
思考题与习题
6-1 选择题
（1） TTL单定时器型号的最后几位数字为（ A ）。
A.555 B.556 C.7555 D.7556
（2）用555定时器组成施密特触发器，当输入控制端CO外接10V电压时，回差电压为(B )。
A.3.33V B.5V C.6.66V D.10V
（3）555定时器可以组成(ABC )。
A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.JK触发器
（4） 若图6-43中为TTL门电路微分型单稳态触发器，对R1和R的选择应使稳态时：（ B ）
图6-43
A.与非门G1、G2都导通（低电平输出）； B.G1导通，G2截止；
C.G1截止，G2导通； D.G1、G2都截止。
（5）如图6-44所示单稳态电路的输出脉冲宽度为tWO=4μs，恢复时间tre=1μs,则输出信号的最高频率为（C ）。
图6-44
A.fmax=250kHz; B.fmax≥1MHz; C.fmax≤200kHz。
（6） 多谐振荡器可产生（ B ）。
A.正弦波 B.矩形脉冲 C.三角波 D.锯齿波
（7） 石英晶体多谐振荡器的突出优点是（ C ）。
A.速度高 B.电路简单 C.振荡频率稳定 D.输出波形边沿陡峭
（8） 能将正弦波变成同频率方波的电路为（ B ）。
A.稳态触发器 B.施密特触发器 C.双稳态触发器 D.无稳态触发器
（9） 能把2 kHz 正弦波转换成 2 kHz 矩形波的电路是（ B ）。 A.多谐振荡器 B.施密特触发器 C.单稳态触发器 D.二进制计数器
（10） 能把三角波转换为矩形脉冲信号的电路为（ D ）。
