注塑模具斜顶(侧抽芯.-滑块)介绍-(含动画演示)知识分享
注塑模具斜顶介绍_
1.斜顶的一般结构和类别 2.斜顶的运动原理 3.斜顶的设计 4.斜顶运动图示 5.斜顶设计规范（参考） 6.其他滑块形式
1/14
1.斜顶的一般结构和类别
斜顶一般由二个部分所构成：机体部分和成形部分。 它与滑块一样，由于机体部分与成形部分是否组合，斜顶可以分类为： 1.整体式斜顶（如图1，也可以叫做非组合式斜顶） 2. 非整体式斜顶（如图2，又可叫组合式斜顶）。 注意，由于斜顶相对比较小，一般我用整体式斜顶，很少去用组合式斜顶。 整体式斜顶结构紧凑、强度较好、不容损坏。而对于较大的斜顶，设计时可运 用组合式，这样更换比较方便，也便于维修维护，加工比较简单。
2/14
1.斜顶的一般结构和类别
由于斜顶机体底端定位结构的不同，斜顶又可分类为： 圆柱销式斜顶（如图3）和T型块式斜顶（如图4）。 对于这两种斜顶来讲，圆柱销式斜顶在设计当中运用很多，主要原因就是加工方便、安装配合维修维护容易。 T型块式斜顶主用于较大的精密度要求较高的产品，它还要与专用的T型底座（如图5）相配合（如图6），加工配合 比较难，制造成本也会加大。
ቤተ መጻሕፍቲ ባይዱ
干涉 干涉
10/14
刻字区域干涉
6.其他滑块形式
一、液压或气动抽芯机构 液压或气动抽芯与机动抽芯的区别： 液压或气压抽芯是通过一套专用的控制系统来控制活塞的运动实现的，其抽芯动作可不受开模时间和
推出时间的影响。 液压传动与气压传动抽芯机构的比较：液压传动平稳，且可得到较大的抽拔力和较长的抽芯距离。
12/14
液压抽芯机构带有锁紧装置，侧向活动 型芯设在动模一侧。成型时，侧向活动型芯 由定模上的锁紧块锁紧，开模时，锁紧块离 去，由液压抽芯系统抽出侧向活芯，然后再 推出制件，推出机构复位后，侧向型芯再复 位。
模具斜滑块知识
模具斜滑块知识(一)发表人：中国手机研发网添加日期：2007-1-30感谢由1mp会员andychen和大家一起分享一、倾斜滑块参数计算由于成品的倒勾面是斜方向，因此滑块的运动方向要与成品倒勾斜面方向一致，否侧会拉伤成品。
1.滑块抽芯方向与分型面成交角的关系为滑块抽向动模。
如下图所示：2.滑块抽芯方向与分型面成交角的关系为滑块抽向定模.如下图所示：二、母模遂道滑块1.应用特点a.制品倒勾成型在母模侧b.制品外观有允许有痕迹c.滑块成型面积不大如下图所示：2.母模遂道块简图如下：(超级链接2183动画)第一次开模 (3).设计注意事项a. 上固定板的厚度H2≧1.5D (D为大拉杆直径；大拉杆直径计算超级链接三板模大拉杆计算；H2上固定板的厚度)b.拨块镶入上固定板深度H≧2/3H2c.注口衬套头部要做一段锥度，以便合模。
且要装在上固定板上，以防止成型机上的喷嘴脱离注口衬套，产生拉丝现象不便取出，影响下一次注射。
d.拨块在母模板内要逃料。
e.耐磨板要高出母模板0.5mm，保护母模板。
以及支撑拨块防止拨块受力变形。
f.小拉杆限位行程S≦2/3H1，以利合模。
(H1为滑块高度)g.拨杆前端最好装固定块，易调整，易加工，构成三点支撑，增加拨块强度。
h.要使耐磨块装配顺利，要求点E在点D右侧。
如下图所示：i.滑块座与拨块装配时，要特别注意尺寸B与B1的关系，应为B>B1，但为了装配的顺畅，也可将其滑块座后模板部分全部挖通。
(4)双”T”槽的计算公式及注意事项：如上图中S3=H*tgγ;(H为滑块下降的高度即小拉杆行程; γ为拨块角度)S2=δ2*cosγ；(δ2为拨块与滑块间隙，一般为0.5mm)S=S3-S2=H*tgγ-δ2*cosγ=(H*sinγ-δ2)/cosγ；(S为滑块水平运动距离)S4=δ1/cosα;(δ1滑块入子与滑块间隙隙；α为滑块入子倾斜角度)S1=(H*sinβ-δ1)/sin(α+β)；（β为勾槽间隙，一般为0.5mm；S1为滑块入子脱离倒勾距离）注意事项：a.装配要求：滑块入子与倾斜的入子孔装配，要特别注意尺寸A与A1的关系，应为A>A1 。
注塑模具斜顶(Slider)设计介绍
4.其他滑块形式
二、机动侧向抽芯机构
利用注射机的开模力，通过传动机构改变运动方向，将侧向的活动型芯抽出。 机动抽芯机构的优、缺点： 结构较复杂，抽拔力较大，灵活、方便、生产效率高、容易实现全自动操作、 无需另外添置设备等。 结构形式为： 斜销、弹簧、弯销、斜导槽、斜滑块、楔块、齿轮齿条等 。
动画
5/14
动画
3.斜顶设计规范
*斜顶要注意的问题: 4)要检查顶头部是否为反度(顶出会铲胶),要注意斜顶是否会与其它部件干涉(如其它斜顶,顶针,骨位),一定要校核.
干涉 干涉
刻字或气动抽芯机构 液压或气动抽芯与机动抽芯的区别： 液压或气压抽芯是通过一套专用的控制系统来控制活塞的运动实现的，其抽芯动作可不受开模时间和
推出时间的影响。 液压传动与气压传动抽芯机构的比较：液压传动平稳，且可得到较大的抽拔力和较长的抽芯距离。
液压抽芯机构带有锁紧装置，侧向活动 型芯设在动模一侧。成型时，侧向活动型芯 由定模上的锁紧块锁紧，开模时，锁紧块离 去，由液压抽芯系统抽出侧向活芯，然后再 推出制件，推出机构复位后，侧向型芯再复 位。
1.斜顶的一般结构和类别
斜顶一般由二个部分所构成：机体部分和成形部分。 它与滑块一样，由于机体部分与成形部分是否组合，斜顶可以分类为： 1.整体式斜顶（如图1，也可以叫做非组合式斜顶） 2. 非整体式斜顶（如图2，又可叫组合式斜顶）。 注意，由于斜顶相对比较小，一般我用整体式斜顶，很少去用组合式斜顶。 整体式斜顶结构紧凑、强度较好、不容损坏。而对于较大的斜顶，设计时可运 用组合式，这样更换比较方便，也便于维修维护，加工比较简单。
2.斜顶的运动原理
如右图所示，斜顶放置在一个固定不动的模板 的斜孔中，斜顶与斜孔配合。从下向上给顶一个推 力推动顶向上运动一段距离之后发现顶在斜孔和推 力的强迫作用下，不仅向上运动了，并且向顶倾斜 方向运动了一定距离（如图中所示的位置差距）。
经典模具结构原理动图，模具的滑块机构、顶出机构原理动图
经典模具结构原理动图，模具的滑块机构、顶出机构原理动图1. 二级推出机构2. 可折叠型芯-三维3. 可折叠型芯-平面4. 侧向分型与抽芯机构-滑块-15. 侧向分型与抽芯机构-滑块-26. 侧向分型与抽芯机构-滑块-37. 侧向分型与抽芯机构-滑块-48. 侧向分型与抽芯机构-滑块-59. 侧向分型与抽芯机构-滑块-610. 侧向分型与抽芯机构-滑块-711. 单分型面注射模示意图12. 双分型面注射模示意图13. 模架与镶件-C型14. 滑块脱模-外螺纹15. 推板推出16. 推杆推出-加强筋17. 推杆推出-斜面18. 推管顶出19. 推块推出-120. 推块推出-221. 延迟推出22. 圆推杆顶出23. 斜导柱侧抽芯-开模行程24. 单推板二次脱模机构-摆块拉板式25. 单推板二次脱模机构-弹簧式26. 单推板二次脱模机构-斜导柱-滑块式27. 弹簧先复位机构28. 定模设置推出机构的注射模示意图29. 分型面-垂直分型面30. 分型面-阶梯分型面31. 分型面-平面、曲面分型面32. 分型面-水平分型面33. 复位杆复位34. 改变合模线位置-范例35. 合模销定位36. 活动镶件示意图37. 浇口数量和位置对熔接痕的影响38. 开设冷料槽以增加熔接强度39. 气阀式引气-140. 气阀式引气-241. 气阀推出机构42. 推板脱模结构形式-143. 推板脱模结构形式-244. 推板脱模结构形式-345. 推板与型芯的配合形式46. 推杆推出机构形式-147. 推杆推出机构形式-2免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。
如涉及版权，请联系删除。
加入【制造交流圈】领5000个机械视频；领1000个机械动图，领5000个机械图纸；领上千G 机械资料，和机械老兵学机械。

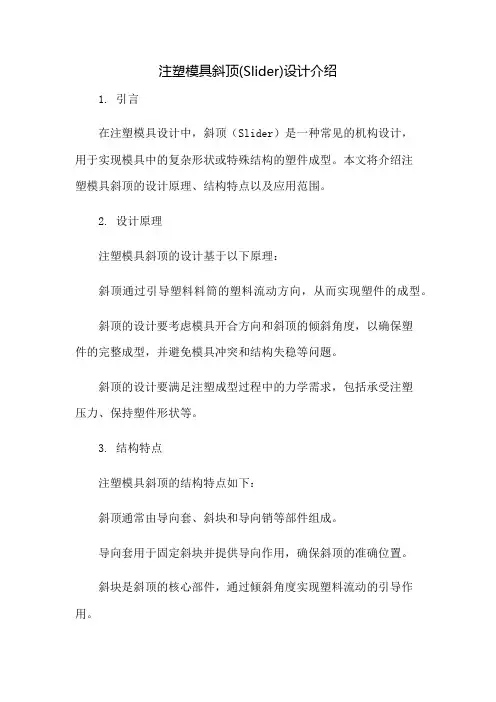

注塑模具斜顶(Slider)设计介绍
注塑模具斜顶(Slider)设计介绍1. 引言在注塑模具设计中，斜顶（Slider）是一种常见的机构设计，用于实现模具中的复杂形状或特殊结构的塑件成型。
本文将介绍注塑模具斜顶的设计原理、结构特点以及应用范围。
2. 设计原理注塑模具斜顶的设计基于以下原理：斜顶通过引导塑料料筒的塑料流动方向，从而实现塑件的成型。
斜顶的设计要考虑模具开合方向和斜顶的倾斜角度，以确保塑件的完整成型，并避免模具冲突和结构失稳等问题。
斜顶的设计要满足注塑成型过程中的力学需求，包括承受注塑压力、保持塑件形状等。
3. 结构特点注塑模具斜顶的结构特点如下：斜顶通常由导向套、斜块和导向销等部件组成。
导向套用于固定斜块并提供导向作用，确保斜顶的准确位置。
斜块是斜顶的核心部件，通过倾斜角度实现塑料流动的引导作用。
导向销用于固定斜顶和模具的其他部件，确保模具在注塑过程中的稳定性和精度。
4. 应用范围注塑模具斜顶的应用范围广泛：斜顶常用于注塑模具中塑件形状复杂、壁厚不均匀或存在特殊结构的成型。
斜顶可以实现塑件的脱模，避免模具结构复杂或受限制的情况下无法顺利脱模的问题。
斜顶的设计可以降低模具制造成本，减少模具的工序和材料损耗。
5.注塑模具斜顶是一种重要的设计机构，可以实现模具中复杂形状或特殊结构的塑件成型。
设计时需要考虑斜顶的倾斜角度、结构稳定性和塑料流动等因素。
斜顶的应用范围广泛，并可以降低模具制造成本。
在注塑模具设计中，合理使用斜顶可以提高注塑成型的效率和质量。
以上是关于注塑模具斜顶设计的介绍，希望对读者有所帮助。
注塑模具斜顶(侧抽芯. 滑块)介绍_(含动画演示)[优质ppt]
![注塑模具斜顶(侧抽芯. 滑块)介绍_(含动画演示)[优质ppt]](https://img.taocdn.com/s3/m/ff09c9b15ef7ba0d4a733bfd.png)
干涉 干涉他滑块形式
一、液压或气动抽芯机构 液压或气动抽芯与机动抽芯的区别： 液压或气压抽芯是通过一套专用的控制系统来控制活塞的运动实现的，其抽芯动作可不受开模时间和
推出时间的影响。 液压传动与气压传动抽芯机构的比较：液压传动平稳，且可得到较大的抽拔力和较长的抽芯距离。
液压抽芯机构带有锁紧装置，侧向活动 型芯设在动模一侧。成型时，侧向活动型芯 由定模上的锁紧块锁紧，开模时，锁紧块离 去，由液压抽芯系统抽出侧向活芯，然后再 推出制件，推出机构复位后，侧向型芯再复 位。
8
5.斜顶设计规范（参考）
*斜顶要注意的问题: 1)斜顶的斜度一般在15度以下,度要尽可能小. 2)斜顶的强度,顶的斜度与顶出距离之间要协调. 3)要考虑产品是否会粘顶,有否做定位拉住产品.一般不用图C)的形式,尽量采用图A)与图B)形式.
图A
图B
图C
9
5.斜顶设计规范（参考）
*斜顶要注意的问题: 4)要检查顶头部是否为反度(顶出会铲胶),要注意斜顶是否会与其它部件干涉(如其它斜顶,顶针,骨位),一定要校核.
可以处理死角了。
动画演示
动画演示
4
3.斜顶的设计
前提条件：已经确定了模板、模仁、模架的尺寸。具体如右图所示。
1. 查看图纸，仔细分析，确定死角的大小。如图所示。 2. 确定0°靠破面的起点，并且确定其长度（如图AB）。如果不设
计0°靠破面，则选择A点作为斜顶斜面的起点。 3. 以B点为基准，偏一距离，如图BC，BC=顶出行程。 4. 以C点为基准，向顶移动的反方向偏一距离，如图CD。CD=斜
3
2.斜顶的运动原理
如右图所示，斜顶放置在一个固定不动的模板
的斜孔中，斜顶与斜孔配合。从下向上给顶一个推
注塑模具结构最清晰讲解 原创 图文 含动画
1
导言
连接器新项目开发过程中，经常要评估塑胶结构可行性或是改善类的设计变更，需要开发工程师做出判断，给到团 队内成员PM或模具工程师相关信息，才能够快速推动项目进度。 本文《注塑模具结构讲解》的主要内容是对注塑模具的模板系统结构、斜顶和滑块动作、生产原理和加工方式及设 备作大致介绍, 以便工程设计人员对注塑模具有全盘的了解, 并作为内部技术交流用。另为了方便产品开发工程师在 结构设计时查阅一些常用的、关键的数据，更好地设计零件，使其具有较好的加工工艺性，减少不必要的开模和修 模，提升项目进度，降低加工成本，提高产品质量，因此特地将行业内知名企业的技术文件罗列出来作为参考。参 见本文最后一页。
PART ONE PART TWO PART THREE PART FOUR
05 冷却系统
PART FIVE
06 产品顶出
PART SIX
07 典型模具零件加工及设备 PART SEVEN
IVU
Ye
产品分模
3
正面
背面 产品3D图
正面
背面 分模图
分模线，公母模仁结合面。 本产品的背面槽穴非常多，因此把 背面定为公模，顶针将从公模向外 顶出，易于脱模。
分流道1和2位置不完全对称，会导致每穴 产品注塑压力不相等。 如果产品精度不高，则可行； 如果产品要求高，则需要设计完全 对称结构，保证一致性。否则易出现 翘曲/毛边/不饱模等问题。
1 2
4
注道，接通注塑机喷嘴喷出的液态胶料。直 径大小影响塑料注射时的压力损失，流动速 度和充模时间。
(潜)胶口，需要特别注意角度和孔径 大小，会直接影响生产时脱料是否顺 畅。产品与水口料分离。 直进胶，则产品与水口料不分离，需 要员工掰断或剪断。
注塑模具结构最清晰讲解--图文含动画
模具结构概览
7
上固定板(S55C)
母模板(S55C)
母模仁 (P20\NAK80\420\S136 \SKD61\S13) 上定位块(SKD61) 塑胶制品 顶针(SKD61) 回位销(SUJ2) 导套(SUJ2) 斜顶(SKD61) 引导块(SKD61) 斜顶座(SKD61\SK3) 耐磨块(SKD61\SK3\PDS) 模脚(S55C) 下固定板（S55C）
编写目的，则是为了让年轻产品工程师更好认识注塑模具，了解模具包含哪些结构，模具结构的动作怎么进行，模具工件怎么 加工出来等；当遇到新项目设计时，能大致评估零件注塑的可行性和难度系数；当遇到零件变更或改善时，能大致评估改动的 模具工件以及调整费用。知其然并知所以然。
主讲人：
IVU
Ye
注塑模具结构讲解
01 产品分模/流道系统 02 模具结构概览 03 斜顶机构原理 04 滑块机构原理 05 冷却系统 06 产品顶出 07 典型模具零件加工及设备
2
IVU
Ye
产品分模
3
正面
背面 产品3D图
正面
背面 分模图
分模线，公母模仁结合面。 本产品的背面槽穴非常多，因此把 背面定为公模，顶针将从公模向外 顶出，易于脱模。
IVU
Ye
产品顶出
21
母模
复位弹簧
锁死合模状态（正面）
公模 锁死合模状态（侧面）
公模后退
开模过程：母模不动，公模后退一段距离不动，此时注塑机的推杆带动推板使得顶针一起向前，拉料杆保持不 动（倒钩结构可将产品向下拉扯），从而顺利将产品顶出。 合模过程：产品掉落后，注塑机推杆收回，推板在复位弹簧作用下回缩，公模向母模前进，进入下一个循环。
前模芯，与后模共同形成产品特征。 后模芯，与前模共同形成产品特征。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为M°。这个角度才是我们所需要的斜顶斜面的倾角度。 6. 其它的内容可根据前面所讲的结构及其要求完成斜顶其他部分 的设计。
其实，像上面这么复杂的内容主要的目地是教我们如何去求出 顶的倾角度。我们可以简化为如右图所示：我们可以得出三角函数 tgM°=顶行程/顶出行程。此时要求出M°是多大就很容易了,也可 以直接在图纸上测量出来。
8/11
5.斜顶设计规范（参考）
*斜顶要注意的问题: 1)斜顶的斜度一般在15度以下,度要尽可能小. 2)斜顶的强度,顶的斜度与顶出距离之间要协调. 3)要考虑产品是否会粘顶,有否做定位拉住产品.一般不用图C)的形式,尽量采用图A)与图B)形式.
图A
图B
图C
9/11
5.斜顶设计规范（参考）
*斜顶要注意的问题: 4)要检查顶头部是否为反度(顶出会铲胶),要注意斜顶是否会与其它部件干涉(如其它斜顶,顶针,骨位),一定要校核.
干涉 干涉
10/11
刻字区域干涉
6.其他滑块形式
一、液压或气动抽芯机构 液压或气动抽芯与机动抽芯的区别： 液压或气压抽芯是通过一套专用的控制系统来控制活塞的运动实现的，其抽芯动作可不受开模时间和
推出时间的影响。 液压传动与气压传动抽芯机构的比较：液压传动平稳，且可得到较大的抽拔力和较长的抽芯距离。
可以处理死角了。
动画演示
动画演示
4/11
3.斜顶的设计
前提条件：已经确定了模板、模仁、模架的尺寸。具体如右图所示。
1. 查看图纸，仔细分析，确定死角的大小。如图所示。 2. 确定0°靠破面的起点，并且确定其长度（如图AB）。如果不设
计0°靠破面，则选择A点作为斜顶斜面的起点。 3. 以B点为基准，偏一距离，如图BC，BC=顶出行程。 4. 以C点为基准，向顶移动的反方向偏一距离，如图CD。CD=斜
2/11
1.斜顶的一般结构和类别
由于斜顶机体底端定位结构的不同，斜顶又可分类为： 圆柱销式斜顶（如图3）和T型块式斜顶（如图4）。 对于这两种斜顶来讲，圆柱销式斜顶在设计当中运用很多，主要原因就是加工方便、安装配合维修维护容易。 T型块式斜顶主用于较大的精密度要求较高的产品，它还要与专用的T型底座（如图5）相配合（如图6），加工配合 比较难，制造成本也会加大。
3/11
2.斜顶的运动原理
如右图所示，斜顶放置在一个固定不动的模板
的斜孔中，斜顶与斜孔配合。从下向上给顶一个推
力推动顶向上运动一段距离之后发现顶在斜孔和推
力的强迫作用下，不仅向上运动了，并且向顶倾斜
方向运动了一定距离（如图中所示的位置差距）。
在顶出过程当中，由于产品是垂直线运动，而
顶不仅垂直线运动，且向死角反方向运动了，从而
5/11
4.斜顶运动图示 ➢ 模具总图
产品
6பைடு நூலகம்11
4.斜顶运动图示 ➢ 运动图示
7/11
5.斜顶设计规范（参考）
斜顶设计一般规定: 1)根据实际行程H确定斜顶角度a,a一般为3°～12°,顶抽芯距一般大于产品抽芯距3mm； 2)根据产品扣位的宽度确定斜顶宽度A； 3)根据斜顶尺寸A及斜顶所在产品位置（主要看有无干涉、顶上的胶位面落差是否很大） 确定斜顶尺寸B（厚度），B值一般不小于6.0； 4)根据顶尺寸A、B及总长度确定导滑槽的形式。 导滑槽一般采用40Cr材料。 5)根据顶尺寸（一般由A和B）设计导滑块； 材料一般有40Cr、青铜。 6)斜顶材料一律用H13，并作氮化处理。 7)斜顶需加工油槽（斜顶的顶、底面除外）。 8)留意成品的摆放方向，避免挂顶，必要时增加 加速顶。 9)绘图时，斜顶要用三个视图表达。 10)顶顶面低于产品面0.05mm,以避免拉伤表面。
液压抽芯机构带有锁紧装置，侧向活动 型芯设在动模一侧。成型时，侧向活动型芯 由定模上的锁紧块锁紧，开模时，锁紧块离 去，由液压抽芯系统抽出侧向活芯，然后再 推出制件，推出机构复位后，侧向型芯再复 位。
11/11
6.其他滑块形式
动画演示
二、机动侧向抽芯机构
利用注射机的开模力，通过传动机构改变运动方向，将侧向的活动型芯抽出。 机动抽芯机构的优、缺点： 结构较复杂，抽拔力较大，灵活、方便、生产效率高、容易实现全自动操作、 无需另外添置设备等。 结构形式为： 斜销、弹簧、弯销、斜导槽、斜滑块、楔块、齿轮齿条等 。
12/11
=目 录=
1.斜顶的一般结构和类别 2.斜顶的运动原理 3.斜顶的设计 4.斜顶运动图示 5.斜顶设计规范（参考） 6.其他滑块形式
1/11
1.斜顶的一般结构和类别
斜顶一般由二个部分所构成：机体部分和成形部分。 它与滑块一样，由于机体部分与成形部分是否组合，斜顶可以分类为： 1.整体式斜顶（如图1，也可以叫做非组合式斜顶） 2. 非整体式斜顶（如图2，又可叫组合式斜顶）。 注意，由于斜顶相对比较小，一般我用整体式斜顶，很少去用组合式斜顶。 整体式斜顶结构紧凑、强度较好、不容损坏。而对于较大的斜顶，设计时可运 用组合式，这样更换比较方便，也便于维修维护，加工比较简单。
