【物理】南京市中考物理电流和电路检测试题(含答案解析)
【物理】南京市中考物理电流和电路检测试题（含答案解析）一、选择题1．两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（）A. B中负电荷通过棒流向A，B带正电荷B. A中正电荷通过棒流向B，B带正电荷C. 棒中有持续电流从A流向B，使B张角增大D. 棒中有持续电流从B流向A，使A张角先减小，后增大【答案】A【解析】【解答】解：A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，瞬间B上的部分负电荷会转移到A上，因此验电器B的金属箔由于带正电会张开，验电器A的张角减小，棒中瞬间有电流从A流向B；电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B．故选A．【分析】（1）规定电流方向与正电荷定向移动的方向相同；（2）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的．2．严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为（）A. 8W，12WB. 8W，24WC. 12W，18WD. 12W，24W 【答案】A【解析】【解答】两电阻丝规格相同，设R1=R2=R；由P= 可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；P低温= =6W，则： =12W，电热靴的高温挡：P高温档= =12W，电热靴的中温挡：P中温挡= ×12W=8W，A符合题意；故答案为：A．【分析】在串联电路中电阻越大，总功率越小，利用电功率计算公式求电路的电功率，此题关键要理解电路的连接方式不同，功率如何变化.3．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．4．如图所示的电路中，闭合开关S后，下列说法中正确的是（）A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压【答案】C【解析】【解答】解：AB、可知，闭合开关S后，电流只有一条路径，因此，电路总体为串联，故AB错误；CD、灯L1和L2串联，电流表测串联电路的电流，电压表并联在灯L1两端，所以测的是L1两端的电压，故C正确、D错误．故选C．【分析】电路元件的连接有串联和并联两种方式，串联电路只有一条电流路径，并联电路电流有多条路径．明确了串并联，然后再根据电流表与用电器串联，电压表与被测用电器并联来进一步判断其测量对象．5．轿车装有日间行车灯后可提高行车的安全性。
当轿车启动，即电键闭合，日间行车灯发光，若电键再闭合，近灯光可同时发光。
在如图所示的电路中，符合上述情况的是（）A. B. C. D.【答案】D【解析】【解答】A．由电路图可知，只闭合S1时，两灯泡均不亮，A不符合题意；B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，B不符合题意；C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，C不符合题意；D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，D符合题意．故答案为：D．【分析】由题知，S1闭合，L1发光，再闭合S2，L2也发光，说明L1与L2可以独立工作即为并联，且S1位于干路，S2位于L2支路．6．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
下列描述错误的是（）A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B【答案】 D【解析】【解答】A.金属棒可以导电，A不符合题意；B.验电器的金属箔张开角度是带了同种电荷，B不符合题意；C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A 一样的电荷，C不符合题意；D.在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A，D符合题意。
故答案为：D.【分析】验电器利用同种电荷相排斥工作，电流的方向和负电荷的定向移动方向相反。
7．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。
如图所示的电路中，符合上述要求的是（）A. B. C. D.【答案】 D【解析】【解答】玩具车上的电动机和灯泡可以分别工作，则电路是并联电路，每个支路有单独的开关，D符合题意。
故答案为：D.【分析】并联电路中各支路的用电器可以互不影响的工作。
8．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C9．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。
故答案为：B.【分析】验电器通过金属箔角度的张开可以检验物体是否带电。
10．在图甲所示的电路中，当滑片P由b移到a的过程中，滑动变阻器的及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。
下列说法正确的（）A. 电阻R1的阻值为20ΩB. 滑片P移到b端时，R2两端的电压为6vC. 滑片P移到a端时，R2的电流为0.1AD. 当滑片P移到中点时，通过R1的电流为0.3A【答案】D【解析】【解答】由图甲知当滑片P由b移到a时滑动变阻器的阻值最大，滑动变阻器两端的电压最大，电压表的示数最小，由图乙知此时此时滑动变阻器的阻值为20Ω，电压表的示数为2V，根据串联电路电压的规律得：U总=U1+U2=2V+……①，由图甲知当滑片P由b移到b时滑动变阻器的阻值最小，滑动变阻器两端的电压最小，电压表的示数最大，由图乙知此时此时滑动变阻器的阻值为0Ω，电路中只有R1，电压表的示数为6V 得电源电压为6V，将U总=6V代入①得R1=10Ω，当滑片P由b移到a时通过滑动变阻器的电流等于R1中的电流，即：I2=I1==0.2A；当滑片P移到中点时，滑动变阻器的阻值为10Ω，根据I=得，电路中的电流为I==0.3A，A、B、C不符合题意，D符合题意。
故答案为：D。
【分析】先根据图甲、图乙判断滑动变阻器移到a点时滑动变阻器的阻值的大小及电压表的示数，根据串联电路电压的规律电压得出①，再根据图甲、图乙判断滑动变阻器移到b 点时滑动变阻器的阻值的大小及电压表的示数，判断电源电压的大小，结合①得出R1的阻值，根据I=分别求出滑片P移到a端时和滑片P移到中点时的电流。
11．带正电的物体吸引轻质小球，此小球（）A. 一定带负电B. 一定不带电C. 可能带正电，可能不带电D. 可能带负电，可能不带电【答案】 D【解析】【解答】解：带电体吸引轻小物体有两种情况：异种电荷相互吸引或带电体能吸引不带电的轻小物体；所以，带正电的物体吸引轻质小球，此小球可能带负电，也可能不带电。
故答案为：D。
【分析】排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体；注意带电体具有吸引轻小物体的性质的情况.12．以下估测与实际情况相符的是（）A. 人体感觉舒适的环境温度约为40℃B. 一支新的中华牌2B铅笔的长度约为30cmC. 教室里的日光灯正常工作时电流约为1.8AD. 一本九年级物理课本平放在水平桌面上对桌面的压强大约是52Pa【答案】 D【解析】【解答】解：A、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．A不符合题意；B、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，中华2B铅笔的长度略小于18cm，在16cm左右．B不符合题意；C、电冰箱正常工作电流在1A左右，教室中日光灯的工作电流比1A小得多，在0.2A左右．C不符合题意；D、九年级物理课本的重力在G=2.6N左右，平放时与桌面的接触面积约S=500cm2=0.05m2，对水平桌面的压强约p= =52Pa．D符合题意．故答案为：D．【分析】根据学生对日常生活中温度、长度、电流大小和压强的计算解答.13．小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），指示灯就会发光，下列图的模拟电路图符合要求的是（）A. B. C. D.【答案】 A【解析】【解答】解：开关没闭合灯就亮，显然开关与灯是并联的，且四个车门中只要有一个门没关好指示灯会发光，故四个开关应串联。
A．图中四个开关串联，开关全部闭合时，灯泡被短路，不发光，只要一个开关断开，灯泡就发光，符合题意；B．图中四个开关串联，但只有开关全部闭合，灯泡才会发光，不合题意；C．图中四个开关都关好时会形成电源短路，不合题意；D．图中开关S1、S2、S3串联时会形成电源短路，不合题意。
故答案为：A。
【分析】结合题意可知，只要一个开关断开，灯泡就发光，所有开关闭合，灯泡不发光，据此对各选项逐一分析得出答案.14．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．15．如图所示，无风条件下卡通造型铝箱气球两次均向带电棒靠近但未接触，气球（）A. 不带电B. 带正电C. 带负电D. 带电情况无法判断【答案】 A【解析】【解答】气球可以被带正电的物体吸引，也可以被负电吸引，说明气球不带电，A符合题意。
江苏省南京市2024中考物理试题
一、选择题1．（2024•南京）了解物质的物理属性，对于生产、生活都具有重要的意义，以下事例中利用物质透光性的是（）2．（2024•南京）下列措随不符合平安用电规范的是（）A．用湿布擦抹正在工作的台灯B．用电器的金属外壳接地C．用电器的开关装在火线上D．运用测电笔时，手接触笔尾的金属电极3．（2024•南京）关于声现象的描述，下列说法中正确的是（）A．“闻其声而知其人”是依据声音的响度来区分的B．超声波能粉碎人体内的“结石”说明声波具有能量C．中考期问建筑工地夜间停止施工，是在传播过程中减弱嗓声D．将正在发声的手机悬挂在密闭的广口瓶内，抽出瓶内空气的过程中听到声音变大4．（2024•南京）下列现象对应的物态变更正确的是（）A．饮料杯中的冰块体积渐渐变小一液化B．冬天窗户玻璃上的冰花一凝固C．打开冰箱门时，门的旁边出现“白气”一汽化D．冬天，冰冻的衣服也能晾干一升华5．（2024•南京）关于粒子和宇宙，下列相识中正确的是（）A．分子间只存在引力不存在斥力B．面包可以被捏扁说明分子间有空隙C．美味住肴香气扑鼻说明分子在运动D．银河系、地球、原子核、分子是依据尺度由大到小的依次排列的6．（2024•南京）汽车紧急刹车时，轮胎温度急剧上升，内能增大，图中四个事例中变更物体内能的方式与之相同的是（）7．（2024•南京）下列现象中，能用惯性学问说明的是（）A．载重汽车装有很多车轮B．拍打刚晒过的被子，灰尘脱落C．手中的石头释放后，下落得越来越快D．汽车在结冰的路面行驶时，车轮上缠绕铁链8．（2024•南京）在粗糙程度相同的水平面上，手推木块向右压缩轻质弹簧至图甲所示位置；松手后，木块最终静止在图乙所示位置。
下列说法中正确的是（）A．弹簧复原原状过程中，弹簧的弹性势能增大B．木块离开弹簧后最终会停下，说明物体的运动须要力来维持C．木块离开弹簧后减速运动过程中，水平面对木块的阻力不变D．图乙中，木块受到的重力和木块对水平面的压力是一对平衡力9．（2024•南京）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的缘由可能是（）A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路10．（2024•南京）如图甲所示，一个不能打开的盒子外面露出一段瘦长的导线，在不损坏导线的状况下，用图乙中（a）、（b）两个试验所对应的结论来推断导线中是否有电流，下列说法中正确的是（）A．只有（a）能B．只有（b）能C．（a）（b）都能D．（a）（b）都不能11．（2024•南京）如图甲所示是“探究不同物质吸热升温的现象”试验装置两个相同的易拉罐中分别装有质量和初温都相同的a、b两种液体，用相同的装置加热，依据记录的试验数据绘制的温度与时间的关系图象如图乙所示，下列说法中正确的是（）A．组装器材时，先固定上面铁圈的高度B．上升相同温度，a液体汲取的热量更多C．a液体的比热容小于b液体的比热容D．不添加器材，利用本试验装置还可以比较质量相等的不同燃料燃烧时放出的热量12．（2024•南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变更了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列推断正确的是（）A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变更了0.6W二．填空题13．（2024•南京）在南京长江隧道口，有以下平安提示信息，请在横线上填上合适的单位。

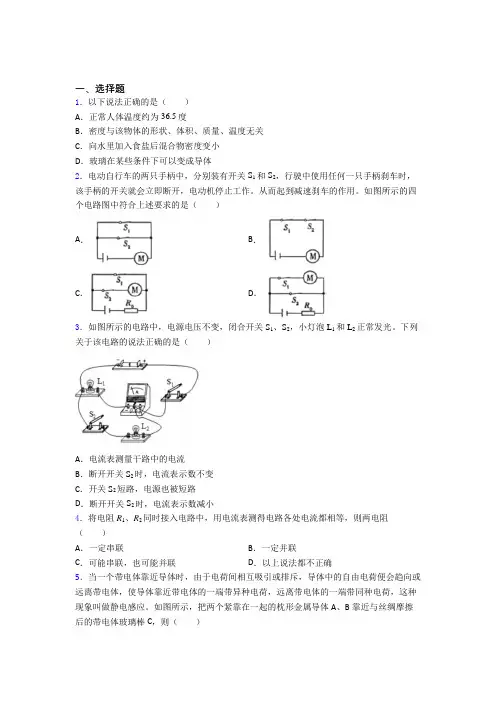

南京市南京市第九中学人教版初中九年级物理下册第十五章《电流和电路》检测(有答案解析)
一、选择题1．以下说法正确的是（）A．正常人体温度约为36.5度B．密度与该物体的形状、体积、质量、温度无关C．向水里加入食盐后混合物密度变小D．玻璃在某些条件下可以变成导体2．电动自行车的两只手柄中，分别装有开关S1和S2，行驶中使用任何一只手柄刹车时，该手柄的开关就会立即断开，电动机停止工作。
从而起到减速刹车的作用。
如图所示的四个电路图中符合上述要求的是（）A．B．C．D．3．如图所示的电路中，电源电压不变，闭合开关S1、S2，小灯泡L1和L2正常发光。
下列关于该电路的说法正确的是（）A．电流表测量干路中的电流B．断开开关S2时，电流表示数不变C．开关S2短路，电源也被短路D．断开开关S2时，电流表示数减小4．将电阻R1、R2同时接入电路中，用电流表测得电路各处电流都相等，则两电阻（）A．一定串联B．一定并联C．可能串联，也可能并联D．以上说法都不正确5．当一个带电体靠近导体时，由于电荷间相互吸引或排斥，导体中的自由电荷便会趋向或远离带电体，使导体靠近带电体的一端带异种电荷，远离带电体的一端带同种电荷，这种现象叫做静电感应。
如图所示，把两个紧靠在一起的枕形金属导体A、B靠近与丝绸摩擦后的带电体玻璃棒C，则（）A．与玻璃棒摩擦后的丝绸带正电荷B．枕形金属导体A、B靠近玻璃棒C时有部分负电荷从C转移到AC．枕形金属导体A、B靠近带电体C的瞬间，瞬时电流方向A→BD．把A、B分开之后再移去C，B端带负电荷6．如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A 的球接触后，再用带有绝缘手柄的金属棒把A和B连接起来。
下列说法正确的是（）A．用丝绸摩擦过的玻璃棒带负电B．用金属棒把A和B连接起来后，正电荷沿金属棒从A移动到BC．用金属棒把A和B连接起来后，瞬间电流方向是从金属棒的左端到右端D．验电器金属箔片张开，说明金属箔片带了异种电荷7．带正电的玻璃棒慢慢靠近悬挂着的通草球时，发现通草球被吸引，这说明通草球（）A．一定带负电B．一定带正电C．一定不带电D．可能不带电8．下列家用电器中，主要利用电流热效应工作的是（）A．电风扇B．平板电脑C．电热水壶D．电视机9．如图所示，用头发摩擦过的塑料直尺去接触验电器金属球，发现验电器的箔片张开，下列说法合理的是（）A．验电器的甲、乙、丙部分都是导体B．金属箔带有异种电荷C．箔片张开说明塑料直尺导电D．摩擦起电是因为电子发生了转移10．下列说法正确的是（）A．回路中有电流时，发生定向移动的电荷一定是正电荷B．原子是由原子核和电子构成，带负电的电子分布在原子核的内部C．若两个轻小带电物体相互吸引，那么这两个物体一定是带异种电荷D．原来不带电的物体，通过摩擦的方式带电，是通过摩擦创造了新的电荷11．2019年我国发行了第五套人民币，伍角硬币材质由钢芯镀铜合金改为钢芯镀镍。

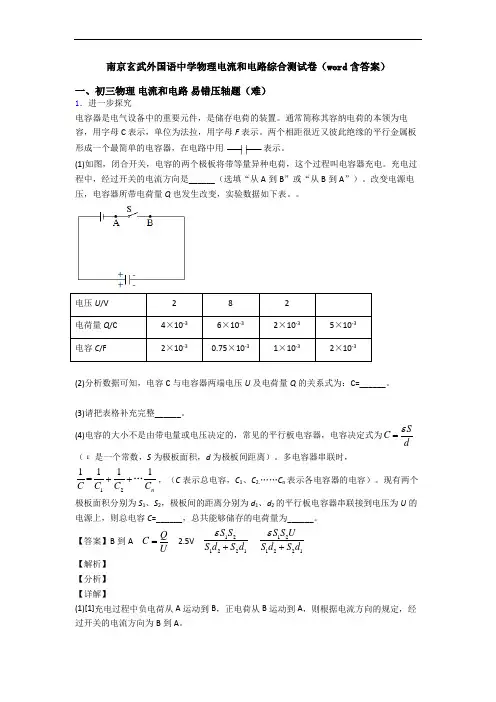

南京玄武外国语中学物理电流和电路综合测试卷(word含答案)
南京玄武外国语中学物理电流和电路综合测试卷（word 含答案）一、初三物理 电流和电路 易错压轴题（难） 1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。
改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。
电压U /V 2 8 2电荷量Q /C 4×10-3 6×10-3 2×10-3 5×10-3 电容C /F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SC dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。
多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。
现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。
【答案】B 到A QC U= 2.5V121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】 【分析】 【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。

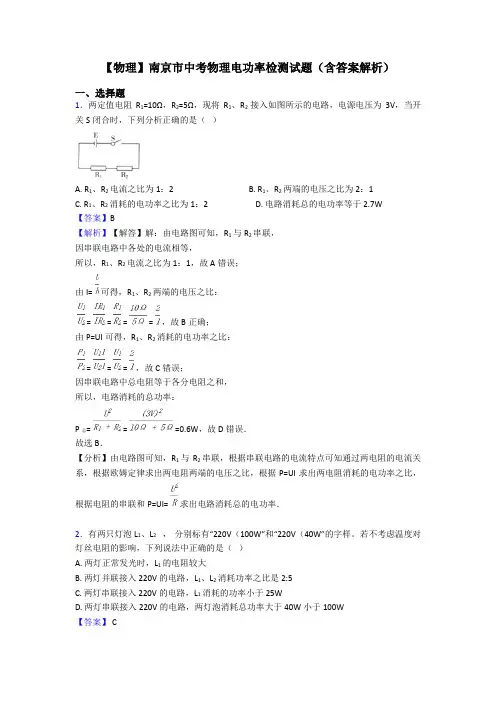

【物理】南京市中考物理电功率检测试题(含答案解析)
【物理】南京市中考物理电功率检测试题（含答案解析）一、选择题1．两定值电阻R1=10Ω，R2=5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是（）A. R1、R2电流之比为1：2B. R1、R2两端的电压之比为2：1C. R1、R2消耗的电功率之比为1：2D. 电路消耗总的电功率等于2.7W【答案】B【解析】【解答】解：由电路图可知，R1与R2串联，因串联电路中各处的电流相等，所以，R1、R2电流之比为1：1，故A错误；由I= 可得，R1、R2两端的电压之比：= = = = ，故B正确；由P=UI可得，R1、R2消耗的电功率之比：= = = ，故C错误；因串联电路中总电阻等于各分电阻之和，所以，电路消耗的总功率：P总= = =0.6W，故D错误．故选B．【分析】由电路图可知，R1与R2串联，根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压之比，根据P=UI求出两电阻消耗的电功率之比，根据电阻的串联和P=UI= 求出电路消耗总的电功率．2．有两只灯泡L1、L2，分别标有“220V（100W”和“220V（40W”的字样。
若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A. 两灯正常发光时，L1的电阻较大B. 两灯并联接入220V的电路，L1、L2消耗功率之比是2:5C. 两灯串联接入220V的电路，L1消耗的功率小于25WD. 两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W【答案】 C【解析】【解答】解：（1）由P=UI= 可得，两灯泡正常发光时的电阻分别为：则R1<R2，即L1的电阻较小，A不符合题意；（2）两灯并联接入220V的电路，它们两端的电压等于220V，均能正常发光，则L1、L2消耗功率之比P1：P2=100W：40W=5：2，B 不符合题意；（3）两灯串联接入220V的电路时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流，消耗的功率，C符合题意；两灯泡消耗总功率，D不符合题意。
南京市(2010年~2021年)中考物理试题选编：第13章 电路初探(含答案)
第十三章电路初探1.（2010•南京）如图，电路，电源电压不变，闭合开关S后，灯L l、L2，都亮了．过一会儿，其中一盏灯突然灭了，但电流表、电压表的读数都不变，发生这一现象的原因可能是（）A、灯L1短路B、灯L1断路C、灯L2短路D、灯L2断路考点：电流表、电压表在判断电路故障中的应用。
分析：电流表测量L1的电流，电压表可测电源电压，若一灯灭了，而两个电表示数不变，则是L2断路了．解答：解：两个电灯是并联，电压表测量并联后的电压，也为电源电压，电流表与L1串联，测量L1的电流，若一灯灭了，两表示数不变，说明电压表还能与电源相通，L1中还有电流，只有是L2不亮，它断路了．故选D．2.（2011.南京）在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是(B)3.（2013.南京）如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1 L2都能发光D．L1 L2都不能发光考点：电路的三种状态．专题：电流和电路．分析：根据电路图可知，闭合开关S1、S2，电路为L1的基本电路，L2被短路．解答：解：闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光．故选B．4.（2017.南京）如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】首先判定电路的连接形式；根据电表的示数变化情况分清是断路还是断路，然后在判定具体故障的位置．【解答】解：由图可知，该电路为并联电路，电流表测量乙的电流，电压表测量电源电压；甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，这说明电路不是短路，而是一个支路断开；电流表有示数，说明乙正常，故故障是甲断路．故选：C．5．（2018•南京9）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路【分析】先分析电路的连接方式，即两灯泡串联连接，电流表测量电路中的电流，电压表测量乙两端电压，然后根据选项逐一分析，并选出符合要求的选项。

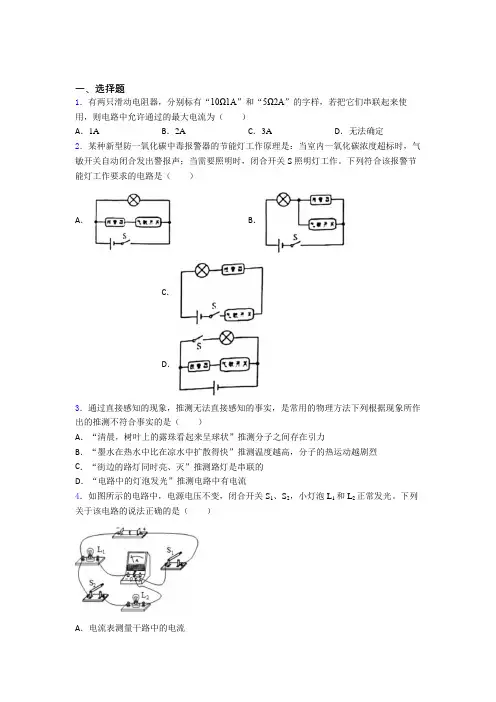

南京市初中物理九年级全册第十五章《电流与电路》检测卷(含答案解析)
一、选择题1．有两只滑动电阻器，分别标有“10Ω1A”和“5Ω2A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A．1A B．2A C．3A D．无法确定2．某种新型防一氧化碳中毒报警器的节能灯工作原理是：当室内一氧化碳浓度超标时，气敏开关自动闭合发出警报声；当需要照明时，闭合开关S照明灯工作。
下列符合该报警节能灯工作要求的电路是（）A．B．C．D．3．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法下列根据现象所作出的推测不符合事实的是（）A．“清晨，树叶上的露珠看起来呈球状”推测分子之间存在引力B．“墨水在热水中比在凉水中扩散得快”推测温度越高，分子的热运动越剧烈C．“街边的路灯同时亮、灭”推测路灯是串联的D．“电路中的灯泡发光”推测电路中有电流4．如图所示的电路中，电源电压不变，闭合开关S1、S2，小灯泡L1和L2正常发光。
下列关于该电路的说法正确的是（）A．电流表测量干路中的电流B．断开开关S2时，电流表示数不变C．开关S2短路，电源也被短路D．断开开关S2时，电流表示数减小5．关于电流的说法，正确的是（）A．只有正电荷定向移动才能形成电流B．正、负电荷同时向相反方向定向运动不形成电流C．金属导体中，自由电子定向移动的方向就是电流的方向D．正电荷定向移动的方向规定为电流的方向6．与图中实物图相对应的电路图是（）A．B．C．D．7．某智能锁需通过“密码 指纹”两次识别成功才能开锁，第一次密码识别成功时仅有1S闭合，语音提示器发声；第二次指纹再识别成功时2S才闭合，开锁成功。
若用电动机工作模拟开锁成功，则符合要求的模拟电路是（）A．B．C．D．8．下列说法正确的是（）A．位于原子中心的原子核带正电B．摩擦起电的实质就是创造了电荷C．只要电荷运动，就会形成电流D．只有自由电子定向移动才能形成电流9．通草小球在带正电的物体附近被排斥，则小球（）A．一定带负电B．一定带正电C．可能带负电D．可能不带电10．对下列现象做出的解释正确的是（）A．花香扑鼻属于扩散现象B．破镜不能重圆说明分子之间存在斥力C．摩擦生热是通过热传递的方法改变物体内能的D．摩擦起电过程能量由电能转化为机械能11．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开。
南京市南京市第一中学 物理电流和电路单元测试与练习(word解析版)
南京市南京市第一中学物理电流和电路单元测试与练习（word解析版）一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
2．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．3．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。
南京市中考物理试题 含答案
南京市中考物理试题含答案一、选择题1．在如图所示的电路中，电源电压保持不变，忽略温度对小灯泡电阻的影响。
当滑动变阻器的滑片P由中点向右移动时，下列判断中正确的是（）A．电流表示数变小、电压表示数增大B．小灯泡亮度不变，电流表示数不变C．电流表示数变小，电路消耗的总功率不变D．电压表示数不变，变阻器消耗的功率变小2．如图所示，L1和L2的电阻之比为1∶2，则电流表A1和电流表A2的示数之比是（）A．1∶3 B．3∶1 C．1∶2 D．2∶13．一个灵敏电流表G的内阻为R g，其满偏电流为I g（所能测量的最大电流），如果要将其改装成量程为nI g的电流表，下列改装方法正确的是（）A．串联一个阻值为nR g的电阻B．串联一个阻值为(n-1)R g的电阻C．并联一个阻值为1nR g的电阻D．并联一个阻值为1-1nR g的电阻4．如图所示，两只相同的气球，分别充入氢气和空气，充气后体积相同，放飞气球时只有氢气球升上空中，若它们的重力分别为G氢和G空，在空气中受到的浮力分别为F氢和F空，则下列判断正确的是（）A．F氢＞F空B．F氢＝F空C．G氢＞G空D．G氢＝G空5．共享单车是绿色环保的交通工具。
用车前需手机扫码解锁，如强行开锁则会报警。
下列电路中干电池的电压不变，1R是一个压敏电阻（阻值随所受压力增大而减小的变阻器）。
R是定值电阻，电路中还有一个带报警功能的电压表，当示数超过一定的值时自动报警。
2符合上述要求的电路是()A．B．C．D．6．如图甲是某款手持式电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R 是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。
正常条件下关于此测温仪，下列分析正确的是（）A．显示仪是由电流表改装成的B．这种测温仪利用了紫外线传感器C．热敏电阻R随着温度的升高阻值增大D．被测温者温度越高电路消耗的电功率越大7．下列关于生活中热现象的说法中错误的是（）A．在高山上烧水时，由于气压低，水的沸点低于100℃B．爸爸带上口罩后眼镜上常有水雾，这是汽化现象C．北方的冬天，常在保存蔬菜的菜窖里放几桶水，是因为水凝固放热D．家里喷洒消毒的酒精后，房子里弥漫着一股酒精味，这是汽化现象8．以下对四种体育活动中，涉及的物理知识描述正确的是（）A．跳远——起跳后最终会落向地面说明人具有惯性B．举重——运动员的重力和地面对运动员的支持力是一对平衡力C．射箭——箭被射出的过程弓的弹性势能转化为箭的动能D．打球——竖直上升的排球运动到最高点时，所受的合力为零9．古代有很多励志故事激励着我们奋发向上，为中华民族的伟大复兴而努力。
南京市南京市行知实验中学 物理电流和电路单元测试卷 (word版,含解析)
南京市南京市行知实验中学物理电流和电路单元测试卷（word版，含解析）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
南京育英外国语学校物理电流和电路单元测试卷(解析版)
南京育英外国语学校物理电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用4．小明利用如图所示的电路“探究串、并联电路中电流的关系“．（1）探究串联电路中电流的关系．①用笔画线代替导线将开关S3连入电路中________．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉）②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是________．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等．（2）完成上述实验后，小明继续探究并联电路中电流的关系．①各开关的连接情况是________（填写各开关断开或闭合）．②分析实验中各电流表的读数（如图所示），可知并联电路中电流的关系是________：．③电阻R1：R2=________．（3）为了验证结论的普遍性，你可以采用的方法是：________．（拓展）在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=________．【答案】R2断路闭合S1、S2断开S3并联电路干路电流等于各支路电流的和1:2改变电源电压9:2【解析】【分析】（1）按从电源正极依次连接，一条路径将所有用电器连接起来；（2）闭合开关后，电流表无示数，说明电路故障为断路；电压表的示数接近电源电压，说明电压表的正负接线柱与电源两极相连；（3）通过开关的断开与闭合判断出并联电路；（4）根据实验数据得到并联电路电流的规律；（5）多次测量找普遍规律，可以改变电源电压；（6）根据电功率的公式算出两次电功率的比值。
