人教版九年级物理：第十九章生活用电复习
第19章 章末小结与训练
拓展探究 小组内部讨论交流： 例1 某家庭电路的组成如图所示，下列说法正确的是（D ） A．图中的三个插座是串联的 B．控制灯泡的开关要接在零线与灯泡之间 C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路 D．有金属外壳的家用电器必须使用三孔插座，以确保安全
第19章 章末小结与训练
6 、小丽晚上想用台灯照明看书，她把“ 220V 25W” 台灯的插头插入插座后，室内所有电灯立即全部熄灭。 保险丝立即熔断原因是（A ） A．台灯的插头内短路 B．台灯的开关内短路 C．台灯的灯座内短路 D．插座处短路
第19章 章末小结与训练
巩固练习
7 、如图所示的家庭电路中，正常发光的两盏灯突然 全部熄灭，经检查保险丝完好，用试电笔分别插入插 座的两孔，氖管均发光，造成这一现象的原因可能是 （ ） C A．插座发生短路了 B．进户的火线断了 C．进户的零线断了 D．某盏电灯的灯丝断了
第19章 章末小结与训练
巩固练习
9、2013年4月，溧阳赵先生家中井水突然变热至47℃， 让人恐慌．维修电工访谈得知：水井内有抽水泵（电 动机），原来可以正常工作，井水温度也正常；自从 水泵坏了之后，开关 S 就一直断开，但井水温度从此 明显变高，电工检测发现：开关处确实断开，但水泵 和井水都带电，赵先生家水泵电路的实际连接方式为 下图中的（ ） B
第19章 章末小结与训练
拓展探究 小组内部讨论交流： 【例4】将图中各元件正确接入电路，其中开关只控制电灯， 三孔插座带保险盒。
第19章 章末小结与训练
巩固练习
1 、在家庭电路中使用的用电器越多电路中的总电流 越 大，为了避免导线过热而烧坏，在电路中要 联保险丝，实际线路中发生接触不良也是很危险的， 应尽量避免，如图所示是两种硬导线与螺钉压按式接 线柱接法（箭头方向表示拧紧螺钉的方向）其中不容 易造成接触不良的是 （选填“甲”或 甲 “乙”）．
第19章 章末小结与训练
课堂小结
1.家庭电路的组成： 进户线→电能表→总开关→保险装置→插座、电灯等。 2.用试电笔鉴别火线和零线。使用时，手指按住笔卡，用笔尖接 触被测的导线。 3.三线插头和漏电保护器 （1）三线插头：标有“L”字样的插头接火线，标有“N”字样的接零线， 标有“E”字样的接地线，插头上标着E的导线和用电器的金属外壳相 连，插座上相应的导线和室外的大地相连。 （2）漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果 站在地上的人不小心接触了火线， “漏电保护器”会切断电流。 4.家庭电路中电流过大的原因：①电路中总功率过大；②短路。 5.保险丝：①材料：由电阻大、熔点低的铅锑合金制成；②作用： 电流过大时自动熔断保护电路；③选择：保险丝的额定电流稍大于 或等于电路中最大正常工作电流。 6.安全用电原则：不接触低压带电体，不靠近高压带电体。
第19章 章末小结与训练
指导预习
本章知识结构图
售货员与顾客的对话，他们的说法 正确吗？你能否说出你的观点？
第19章 章末小结与训练
交流展示
电能表 保险装置 试电笔 笔卡 笔尖
第19章 章末小结与训练
交流展示
火线 零线 地线 金属外壳 大地 漏电保护器 电流
第19章 章末小结与训练
交流展示
电路中总功率过大 短路 电阻大 熔点低 熔断 大于 低压 高压 等于
第十九章 生活用电
章末小结与训练
碑廓中学 王延宝
第19章 章末小结与训练
教学目标
1.知道家庭电路的主要组成部分和各部分的作用。 2.了解试电笔的构造和作用。 3.从实验和理论两方面分析说明家庭电路中电流过大的原因。 4.了解触电的类型和安全用电的原则。
教学重难点
1.家庭电路的组成和连接方式。 2.家庭电路的故障诊断。
第19章 章末小结与训练
巩固练习 巩固练习
3 、日常生活中有许多有关安全用电的常识，比如： 火线 ； ①用测电笔辨别火线和零线；②开关必须控制 ③带金属外壳的家用电器其金属外壳必须有 ； 接地 4、如图哪些图所示情况会发生触电事故 ；
甲、丙
第19章 章末小结与训练
巩固练习
Hale Waihona Puke 5 、下列三个现象：①灯头里的两个线头相碰；②插 座中的两线头相碰；③照明电路的开关里两线头相 碰．可能引起保险丝熔断的是（ B） A．①②③ B．①② C．①③ D．②③
第19章 章末小结与训练
巩固练习
8.某同学晚上在家做功课时，把台灯插头插入书桌边 的插座上，闭合台灯开关，发现台灯不亮。为了找出原因， 他把台灯插头插入其他插座，闭合台灯开关，发现台灯能 正常发光；用试电笔插入书桌边的插座进行检查时，发现 其中一个插孔能使试电笔的氖管发光。关于台灯不亮的原 因下列说法正确的是( )D A.进户线火线断了 B.进户线零线断了 C.书桌边的插座与火线断开 D.书桌边的插座与零线断开
第19章 章末小结与训练
布置作业
请同学们针对复习情况查漏补缺
第19章 章末小结与训练
巩固练习
2、如图是小宇家的电饭煲使用的三孔插座面板实物图， 开关用于控制该插座，则开关与插座之间的连接方式是 并 联，三孔插座中 孔（填序号）与大地相连；某次， 3 小宇将电饭煲的插头插入插座，闭合开关后，厨房里其 它的用电器都停止工作，空气开关跳闸，则发生该故障 的原因可能是： 或 。短路 总电流过大
拓展探究 小组内部讨论交流： 【例3】如图所示，属于安全用电的是( B ) 【分析】 （1）安全用电原则是：不接触低压带电体，不靠近高压带电体； （2）根据安全用电常识和电灯的连接分析并选择正确答案． 【解答】 A、湿抹布接触电器时，水容易导电，会造成触电，故A选项错 误． B、熔断器的作用防止水壶干烧而引起的温度过高，故B选项正 确； C、两手分别抓L，N线，造成双线触电，，故C选项错误； D、因为不能靠近高压带电体，图中人易引起跨步电压触电，故 D选项错误； 故选B
拓展探究 小组内部讨论交流： 例2 家庭电路中三孔插座的地线是为了确保家用电器的 __________ 金属外壳安全接地 ，防止发生人员触电事故，照明电 串联 灯与控制开关之间应该_____________ （选填“串联”或 火线 “并联”），同时还要让控制开关接在____________ 上．
第19章 章末小结与训练
人教版物理九年级全册《第十九章生活用电》复习课件
答案图
二、家庭电路中电流过大的原因 解题要点： 1.家庭电路电流过大的可能原因： (1)短路； (2)用电器总功率过大(也称为负载过大).
2.家庭电路短路的主要原因是：(1)绝缘皮选择得不合适，如 电压等级高，绝缘等级低；(2)绝缘皮受高温、潮湿、腐蚀 作用失去绝缘能力；(3)用金属丝捆扎导线或把绝缘线挂在 金属物上；(4)日久天长绝缘层磨损或机械损伤、老化；(5) 油浸设备油脂老化变质或含水分、杂质等；(6)雷击过电压、 线路空载时的电压升高等，也会使导线绝缘皮薄弱的地方被 击穿而产生短路.
1.在家庭电路中，能在电流过大时自动切断电路，从而起到 保护作用的是( C ) A.普通插座 B.电能表 C.空气开关 D.试电笔
2.如图是现在一般标准住宅户内配电系统方框图，在图中1、2、 3位置应该装配( A )
A.空气开关、空气开关、漏电保护器 B.空气开关、漏电保护器、空气开关 C.漏电保护器、空气开关、空气开关 D.保险盒、空气开关、漏电保护器
7.请将下列元件的字母标号正确填入图中家庭电路的虚线框内. A.电灯 B.电灯控制开关 C.电能表 D.空气开关
如图所示：
答案图
8.如图所示，将下列电器合理接入电路，一个接线开关控制 一只螺丝口白炽灯，另一个是三孔插座，需连接一保险丝.
如图所示：
答案图
9.一间教室要安装2盏“220 V 40 W”的电灯和一个插座， 要求开关S控制两盏灯，且每盏灯都能正常发光，电路连接 要符合安全用电的要求.请按以上要求将图中元件用笔画线 代替导线连接起来，同时标出火线和零线.
3.如果产生触电事故，千万不要用手去拉触电者，要立即 切断电源 或用干燥的木棒、竹棒挑开电源线，迅速使触
电人脱离电源；必要时应对触电者进行 人工呼吸 ，同时 尽快通知医务人员抢救. 注意：产生电火灾时，务必先切断电源后，再泼水救火.

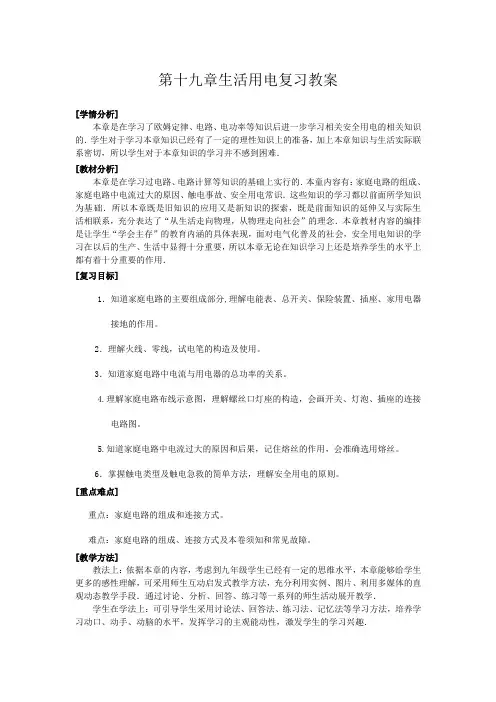

人教版九年级物理：第十九章生活用电复习教案
第十九章生活用电复习教案[学情分析]本章是在学习了欧姆定律、电路、电功率等知识后进一步学习相关安全用电的相关知识的．学生对于学习本章知识已经有了一定的理性知识上的准备，加上本章知识与生活实际联系密切，所以学生对于本章知识的学习并不感到困难．[教材分析]本章是在学习过电路、电路计算等知识的基础上实行的．本童内容有：家庭电路的组成、家庭电路中电流过大的原因、触电事故、安全用电常识．这些知识的学习都以前面所学知识为基础．所以本章既是旧知识的应用又是新知识的探索，既是前面知识的延伸又与实际生活相联系，充分表达了“从生活走向物理，从物理走向社会”的理念．本章教材内容的编排是让学生“学会主存”的教育内涵的具体表现，面对电气化普及的社会，安全用电知识的学习在以后的生产、生活中显得十分重要，所以本章无论在知识学习上还是培养学生的水平上都有着十分重要的作用．[复习目标]1．知道家庭电路的主要组成部分,理解电能表、总开关、保险装置、插座、家用电器接地的作用。
2．理解火线、零线，试电笔的构造及使用。
3．知道家庭电路中电流与用电器的总功率的关系。
4.理解家庭电路布线示意图，理解螺丝口灯座的构造，会画开关、灯泡、插座的连接电路图。
5.知道家庭电路中电流过大的原因和后果，记住熔丝的作用，会准确选用熔丝。
6．掌握触电类型及触电急救的简单方法，理解安全用电的原则。
[重点难点]重点：家庭电路的组成和连接方式。
难点：家庭电路的组成、连接方式及本卷须知和常见故障。
[教学方法]教法上：依据本章的内容，考虑到九年级学生已经有一定的思维水平，本章能够给学生更多的感性理解，可采用师生互动启发式教学方法，充分利用实例、图片、利用多媒体的直观动态教学手段．通过讨论、分析、回答、练习等一系列的师生活动展开教学．学生在学法上：可引导学生采用讨论法、回答法、练习法、记忆法等学习方法，培养学习动口、动手、动脑的水平，发挥学习的主观能动性，激发学生的学习兴趣．[仪器材料]家庭电路示教板、挂图、铜丝、保险丝、铁丝、酒精灯、火柴、试电笔、三线插头、插座等。

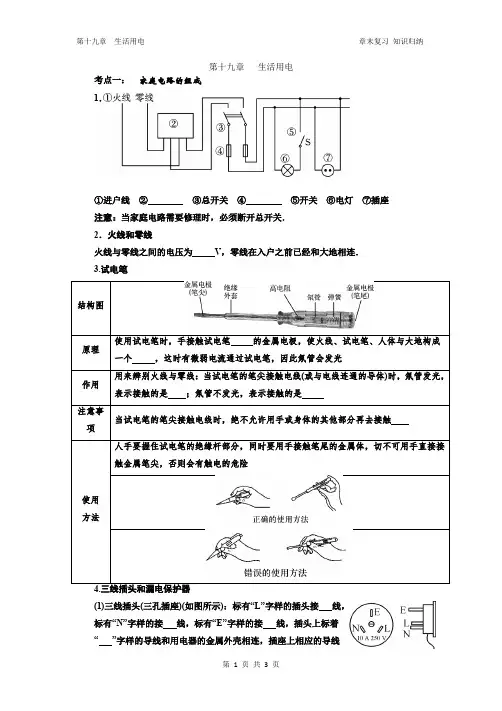

人教版九年级物理全一册 第十九章 生活用电 章末复习知识归纳
第十九章生活用电考点一：家庭电路的组成1．家庭电路的组成示意图①进户线②③总开关④⑤开关⑥电灯⑦插座注意：当家庭电路需要修理时，必须断开总开关．2．火线和零线火线与零线之间的电压为V，零线在入户之前已经和大地相连．3.试电笔结构图原理使用试电笔时，手接触试电笔的金属电极，使火线、试电笔、人体与大地构成一个，这时有微弱电流通过试电笔，因此氖管会发光作用用来辨别火线与零线：当试电笔的笔尖接触电线(或与电线连通的导体)时，氖管发光，表示接触的是；氖管不发光，表示接触的是注意事项当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触使用方法人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，切不可用手直接接触金属笔尖，否则会有触电的危险(1)三线插头(三孔插座)(如图所示)：标有“L”字样的插头接线，标有“N”字样的接线，标有“E”字样的接线，插头上标着“”字样的导线和用电器的金属外壳相连，插座上相应的导线和室外的相连．带有金属外壳的家用电器其金属外壳必须接地．(2)漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速电流，对人身起到．考点二：家庭电路中电流过大的原因1．电流过大的原因(1)用电器的总功率过大：①大功率用电器的使用；②多个用电器同时使用．(2)短路：①火线和零线直接连通造成短路；②电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化．2．保险丝作用当通过保险丝的电流大于额定电流时，保险丝，从而切断电路．保险丝用铅锑合金制成，熔点，电阻，不能用铜丝、铁丝代替保险丝，不能用更粗的保险丝代替原保险丝．考点三：安全用电1．触电事故当人体成为电路的一部分时，就会有电流通过，如果电流达到一定大小，就会发生触电事故．2．触电(1)低压触电(2)高压触电：高压电弧触电、跨步电压触电．(3)触电急救措施：立即电源，再进行施救．(4)安全电压：人体的安全电压36 V.3．安全用电原则(1)不低压带电体，不高压带电体；(2)更换灯泡、搬动电器前应断开开关；(3)不弄湿用电器，不损坏绝缘层；(4)保险装置、插座、导线、家用电器等达到使用寿命应；(5)为了防止触电，安装家庭电路时，开关应接在线上，螺丝口灯泡的螺旋套接线柱应接线．4．注意防雷高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做．高压输电线最上面的两条导线也是用来防雷的．检测题：1．(2018·昆明)关于安全用电，图中错误的是( )A.使用测电笔的方法B.开关接在火线上C.螺丝口灯的螺旋金属接在零线上D.三孔插座应有接地线2．(2016·云南)空调工作时应选用图中的孔插座．3．(2019·昆明)如果家庭电路中发生短路，那么( )A．用电器仍然正常工作B．灯泡烧坏C．电灯发暗D．保险丝烧断4. 生活中既要利用电热，又要防止电热带来的危害．如图中，通过插座接入电路的用电器同时工作时，电路中的总功率，引起干路中的电流，根据焦耳定律可知，干路上的电流产生的热量，使导线的温度急剧升高，从而烧坏插座．(填“变大”“变小”或“不变”)4．(2019·曲靖)在图中，请用笔画线表示导线，将电灯和开关正确接入家庭电路中．5．(2015·昆明)将图中的灯和控制灯的开关连入电路．。
人教版九年级物理第19章 生活用电 (共34张PPT)复习课件
综合练习
6、下列四种情境中,符合安全用电原则的是( D ) A.徒手从输电线上取风筝 B.电灯的开关接在零线上 C.家庭电路中导线绝缘层破损 D.三线插头的“长脚”与用电器的金属外壳相连
综合练习
7.小阳闭合开关后,发现电灯不亮, 他用试电笔测试图中的a、b、c、 d四点,只有d点发光,那么可能发 生的故障是( B ) A.电灯灯丝断了 B.c、d间某处断路 C.a、b之间某处断路 D.开关处短路
14、（2016•东营）家庭电路触电事故都是 人体直接或间接接触____火_____线造成的；带 有金属外壳的家用电器要使用三孔插座，目 的是为了让金属外壳与__大__地___相连，不致 对人造成伤害．
知识回顾 2、电能表
电能表的作用：测量用户在一 定时间内消耗电能。 接法：装在家庭电路的干路上。
知识回顾 3、总开关
串联在干路中，控制室内全部电路的通与断。
知识回顾 4．试电笔
（1）作用：辨别火线和零线。
（2）构造： 弹簧 氖管
电阻
笔尾金属体
笔尖金属体
知识回顾 4．试电笔
（3）使用方法： 用手接触笔尾的金属体、笔尖金属体接触被测电路。
综合练习
10、（2016•陕西）下列符合安全用电的做法 是（ B ） A．将电风扇三线插头最长的脚弯曲后，插在 两孔插座上使用 B．家庭电路出现故障，断电后进行维修 C．将开关接在家庭电路的零线上 D．拔插头时直接用手拽插头上的电线
综合练习
11、（2016•衡阳）关于家庭电路和安全用电， 下列说法不正确的是（ D ） A．使用试电笔时，手指要按住笔尾的金属帽， 用笔尖接触被测的导线 B．电路中电流过大使保险丝熔断，原因可能 是短路也可能是用电器的总功率过大 C．有金属外壳的家用电器，应使用三脚插头 D．对人体安全的电压是36V
新人教版九年级物理第19章生活用电复习(21张ppt) (共21张PPT)
对应知识点练习
1.某同学家中的一个电灯不亮了，他用试电笔检查灯
座的两个接线头，发现试电笔的氖管都发红光，这是
因为（ ）
A.进户火线开路
B.进户零线断路
C.灯丝熔断
D.发生短路
答案：B
2.关于安全用电，下列说法正确的是（ ） A.试电笔可以辨别家庭电路中的火线和零线 B.发现有人触电后，立即用手把触电人拉离电源 C.熔丝被烧断，一定是电路中出现了短路故障 D.熔丝被烧断后，可用铜丝代替熔丝接上 答案：A
•
解析：本题考查家庭电路的组成和故障判断.家庭电路 中各用电器应该并联，A选项错误；控制用电器的开关 应接在火线与用电器之间，B选项正确；使用三孔插座 的目的是在用电器外壳漏电时能及时将电流导入大地， 防止发生触电事故，两孔插座没有这个作用,为了用电 安全，三脚插头不能插入两孔插座,C选项错误；闭合 开关S时，灯泡不亮，有可能是零线断路，也可能是火 线断路，D选项错误. 答案：B
3.如图中符合安全用电的要求是（ ） 答案：D
4.关于家庭电路和安全用电，下列说法正确的是（ ） A.家庭电路பைடு நூலகம்，开关可以直接接在零线和火线之间 B.家庭电路中，用铜导线替代熔丝更安全 C.在一个普通插线板上长时间同时使用多个大功率用 电器，没有安全隐患 D.三脚插头的一个插头是与用电器金属外壳相连的 答案：D
二、家庭电路中电流过大的原因
命题点：(1)家庭电路中电流过大的原因；(2)保险丝.
例2下列三个现象：①灯头里的两个线头相碰；②插座
中的两线头相碰；③照明电路的开关里两线头相碰.其
中可能引起保险丝熔断的是（ ）
A.①②③
B.①②
C.①③
D.②③
解析：灯头里的两个线头相碰、插座中的两线头相碰 都会造成电路短路，电路中电流很大，可能引起保险 丝熔断；照明电路的开关里两线头相碰，相当于开关 闭合，用电器工作，但不会引起保险丝熔断.故选B. 答案：B
九年级物理新人教版《第十九章生活用电》复习课件
四：计算题
26.电视机可以用遥控器关机而不断开电源，这种功能叫 做待机功能，这一功能虽给人们带来了方便，但电视机在 告待机状态下仍然要消耗电能却鲜为人知。例如，小明家 的一台34寸彩色电视机的待机功率大约是10W。假如他家 每天平均看4h电视，看完电视后总是用遥控器关机而不断 开电源。试计算： （1）小明家因这台电视机待机，在一年（365天）浪费的 电能是多少千瓦时? （2）请你就电视机待机功能的正确使用方法提出建议。
2.如图19.3-1所示，符合安全用电常识的是( B )
一：选择题
3.以下涉及家庭电路中的一些做法，符合要求的是( B ) A．电冰箱和照明电灯是以串联方式接入电路的 B．控制家用电器的开关必须安装在火线上 C．使用测电笔时，手应与笔尖金属电极接触 D．电路中应尽可能选择粗的熔丝
4.如图19.3-2所示，符合家庭用电安全要求的是 (D )
11.“电路中产生短路”，这里短路是指( B ) A．很短的电路； B．电流没经过用电器而直接构成回路； C．开关闭合，用电器工作； D．电路不通，没有电流。
一：选择题
12.如图19.3-7所示的现象中，符合用电安全的是( A )
13.灾后重建，小宇同学家的永久性住房已经建好。在全家 搬进去之前，小宇同学准备检查生活用电线路是否有问题， 他先断开所有用电器和总开关，然后将火线上的保险丝取下 ，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯 泡正常发光。由此判断( B ) A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路 C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题
一：选择题
8.下列做法，可能造成触电事故的是( C ) A．使用试电笔辨别火线或零线时，手接触笔尾金属体 B．切断电源后，进行电路维修 C．家用电器失火，立即用水扑灭 D．放风筝时，远离高压电线
九年级物理全一册“第十九章 生活用电”必背知识点
九年级物理全一册“第十九章生活用电”必背知识点一、家庭电路的组成家庭电路主要由进户线、电能表、总开关 （闸刀开关或空气开关）、保险装置 （保险丝或空气开关）、用电器、开关、插座和导线等组成。
1. 进户线：有两条，一条是火线（端线），另一条是零线。
火线与零线之间的电压是220V，火线与地面间的电压也为220V，而零线与地之间无电压。
2. 电能表：安装在家庭电路的干路上，用于显示所消耗的电能。
3. 总开关：安装在电能表的后面，控制整个电路的通断。
4. 保险装置：通常安装在总开关的后面，用于在电流过大时自动切断电路，保护用电器。
保险丝是由电阻率大、熔点低的铅锑合金制成的，不能用铜丝、铁丝等代替。
新建楼房中常采用空气开关作为保险装置，当电流过大时自动断开，俗称“跳闸”。
二、家庭电路的连接方式1. 各用电器连接方式：家庭电路中各用电器之间是并联的，这样各用电器可以独立工作，互不影响。
2. 开关与用电器的连接方式：开关应与用电器串联，且开关必须串联在火线上，以确保在断开开关时，用电器与火线断开连接，防止触电。
3. 插座的连接方式：插座有二孔和三孔之分，三孔插座中的第三个孔是接地线，用于将用电器的金属外壳与大地相连，防止外壳带电引起的触电事故。
三、安全用电1. 触电类型：单线触电：人站在地上，直接或间接接触火线。
双线触电：人同时接触火线和零线。
高压触电：包括高压电弧触电和跨步电压触电。
2. 触电急救：发现有人触电时，应立即切断电源或用绝缘棒将电线挑开，使触电者尽快脱离电源。
若发生电火灾，务必先切断电源再救火。
3. 安全用电原则：不接触低压带电体，不靠近高压带电体。
更换灯泡、搬动电器前应断开电源开关。
不弄湿用电器，不损坏绝缘层。
保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
四、三线插头和漏电保护器1. 三线插头：插头上标有 “L”的接火线，标有 “N”的接零线，标有“E”的接地线。
接地线用于将用电器的金属外壳与大地相连，防止外壳带电引起的触电事故。
第十九章 生活用电期末复习— 人教版九年级物理全册同步测试
九年级全册人教版物理第十九章生活用电期末复习卷一、单选题（共7题；共21分）1.将电灯、开关和插座接入家庭电路中，接线正确的是（）A. B. C. D.2.关于家庭电路和安全用电的说法中，正确的是（）A. 使用试电笔时，人体必须接触笔尖金属体B. 控制灯泡的开关要接在零线和灯泡之间C. 家庭电路中电流过大的原因一定是发生短路D. 在生活中要做到：不接触低压带电体，不靠近高压带电体3.关于家庭安全用电，下列说法正确的是（）A. 空气开关“跳间”的原因，一定是发生了短路B. 空气开关“跳阐”后，可立即合上C. 使用试电笔辨别零线和火线时，手不能接触笔尾金属体D. 人体触电时，漏电保护器可保护人体安全4.安全用电，警钟长鸣。
下列图中符合安全用电的做法是（）A. 冰箱金属外壳接地B. 双手同时接触火线和零线C. 高压线下钓鱼D. 用湿抹布擦正在工作的电视机5.关于家庭电路，下列说法正确的是（）A. 图中，若保险丝熔断，则一定是短路引起的B. 图中，灯泡与开关的连接符合安全用电原则C. 图中，保险丝的连接不符合安全用电原则D. 图中，两孔插座的连接不符合安全用电原则6.如图所示，A、B 为两盏白炽灯，A 灯型号是“110V 25W”,B 灯型号是“110V 100W”, R 是一个未知电阻。
若把它们接到电压为220V 的电路上，下面四种接法中可能让两盏灯都正常发光的电路是( )A. B. C. D. .7.图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作。
下面几个措施中可能引起危险的是（）A. 拆掉灯丙，两条导线连在一起B. 拆掉插座甲，两条导线连一起C. 拆掉开关S3，两条导线连在一起D. 拆掉开关S2，两条导线连在一起二、填空题（共7题；共16分）8.新建居民楼电路中，当电流过大时________自动断开，切断电路，俗称跳闸：为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上________对人体起到保护作用。
【人教版】物理九年级全册：第19章《生活用电》ppt复习课件(含答案)
6.下列关于家庭电路的说法中正确的是( B ) A.家庭电路中电流过大,一定是电路发生了短路 B.家庭电路的开关,一定要接在火线上 C.使用试电笔时,手指不能碰到笔尾金属体,以免发生
触电事故 D.空气开关跳闸后,应立即合上
7.某同学家中的电能表标有“220 V 10(20)A”的字样,家中 正在使用着一台80 W的电视机,两盏40 W的日光灯.此时需要 再用一个25 W的台灯,可每当台灯的插头插进插座时,台灯不 亮,空气开关就“跳闸”,发生这种现象的原因可能是( C ) A.用电器的总功率过大 B.台灯断路 C.台灯插头短路 D.电视机的功率突然变大
9.小明家装修房屋需要购买导线,下列关于导线种类的选 择中,最恰当的是( C )
A.强度大的铁丝 B.较细且价格较便宜的铝丝 C.粗细适中的铜丝 D.性能稳定的镍铬合金丝
2.如图19-1所示的家庭电路中,空调机与照明灯是 并 联 的,漏电保护器与插座是 串 联的.用电器插头插进插座 造成短路,这时电路中的 空气开关 (填“空气开关”或“ 漏电保护器”)会迅速切断电流.
3.电工小组的同学们正在练习安装模拟家庭电路.接通电源之前, 为检查电路是否正常,现将火线上的熔丝取下,把一个额定电压为220 V的灯泡作为检验灯泡连接在原来熔丝的位置(如图19-2所示),同时要 求同学们将电路中所有开关都断开.在接通电源后,下列说法中正确的
第十九章 生活用电 章末复习
ቤተ መጻሕፍቲ ባይዱ
1.能说出组成家庭电路的各个主要部分及其作用. 2.能说出家庭电路中引起电流过大的原因.(重点) 3.能说出保险丝的作用,有安全用电的常识.
探究一:家庭电路的组成
1.现代社会离不开电，请写出以下家庭用电中的器材、设 备.辨别零线和火线用 测电笔 ;记录电路消耗的电 能用 电能表 ;我国照明电路的电压是 220 V.
人教物理九年级全册第十九章生活用电复习(共30张PPT)
典型例题
制作保险丝为什么要选择熔点较低、电阻较大的材料?
答:保险丝选电阻较大的材料，可使其在电流较大时产生 较多的热量；选用熔点较低的材料可以使其容易烧断。 这样当有过大的电流通过时，保险丝产生较多的热量使 它的温度达到熔点而熔断，从而自动切断电路，起到保 险作用。
典型例题
某教学楼有四层，每层有四个教室，每个教室有“220V，用来记录用户所消耗的_电__能__．
(3)总开关 装在__干__路__上，用来控制整个家庭电路的通断，便于检
修电路和安装电器时切断电路．
(4)保险装置 当电路中电流_过__大__时,熔丝熔断,切断电路,对用电器起
到保护作用。 (5)空气开关 既有总开关的作用，又有保护电路的作用，当电路中的
管 的 幼 教 、 后勤及 工会工 作,现简 要汇报 本学期 的工作 情况 一 、 对 岗 位 加强培 训,提高 幼儿园 教师的 整体素 质为了 全方位 提高幼 儿教师 的业务 水 平 ,确 保 幼 儿园课 堂教学 的有效 性,我们 对老师 进行随 时抽查 ,推门 听课, 并 就当天 授 课 的 的 情 况及时 给予反 馈和指 导,同时 要求授 课者课 后对本 节课的 教育目 标、教 育 过 程 、 活 动效果 等进行 当场反 思,通过 组织课 后评议 ,共同研 讨,比 较不同 的教学
发生触电事故现场，千万不要__用__手___去拉触电的同伴， 而是要立即__切__断__电__源__。切断电源后，必要时应该对触电 者进行__急__救____，同时尽快通知医务人员抢救。
3.安全用电常识
（1）不接触_低__压__带电体,不靠近_高__压__带电体; （2）更换灯泡、搬动电器前应_断__开__电源开关; （3）不弄湿用电器,_不__损__坏__绝缘层，不使火线裸露; （4）保险装置、插座、导线、家用电器等达到使用寿命应及 时_更__换__。 （5）家庭电路的安装应符合___安__全_用__电___的要求。 （6）有金属外壳的家用电器,外壳一定要__接__地___。 （7）注意防雷,高大建筑物上要装_避__雷__针__。 （8）防止各种类型的触电事故的发生。
