太阳花丝压入操作规程
第 1 章安全
1-1内容
提供：
测电笔，万用表及设备操作手册。

表现：
指出安全装置的位置(EMO，总电源开关，气源总开关阀) 。

描述当设备维护或运行时如何安全预防。

1-2安全装置的功能
装置功能 &描述
急停按钮EMO (Emergency
Mechanical Off) 急停按钮EMO按钮 ( 红色的) 。

当 EMO按钮被按
下的时候，所有的机械运动将会立刻停止。

钮扣
能顺时针方向旋转松开。

在钮扣被释放之后，
所有的动作需重新初始化。

总电源开关
在 ON 位置的时候，数字显示1时请非专业人员
勿打开电气箱门。

主气源
主气源关闭后，机械部分能够自由移动，以避免
移动机械部分时发生危险。

MCB & RCCB
过电流保护。

1-3 潜在危险
当危险发生时，应立即按下紧急停止按钮（EMO），使机器停止运动。

组件移动部分潜在危险
产品压紧气缸
在电机测试过程中，气缸发生动作
1-4 安全预防
1-4-1 机械方面
对设备进行操作时，一定要参考操作手册
穿着合适的工作服。

操作或者维修设备的时候不要戴领带，项链或宽松的衣服。

穿着必需的保护装置。

例如：手套、无边帽、护目镜等。

自律和服从管理者的安排。

操作设备之前，要考虑操作的步骤。

不要屏蔽安全互锁，除非你是有资格的人员。

在设备旁演示任何操作的操作之前，总是要先停止所有的活动的部件。

1-4-2 电气方面
设备的电源和接线端总存在电气危害。

为了避免任何的触电和死亡的事故发生，在维护设备时，要先切断主电源。

并且只有有资格或经过训练的维护人员来维护和维修设备。

在维修电气线路之前一定要关闭主电源。

在电气箱内做任何修护之前请关掉主电源，严禁带电操作。

只有经过训练的人员才允许带电维护或调整。

检查并且确定设备/ 系统已经正确地接地。

一般的维护将不仅仅保证稳定和可靠的操作，也会延长设备的使用寿命。

对设备/系统进行任何操作或修护时，标准安全程序应该被严格的执行。

这样可以避免任何的不必要的意外事故发生。

了解并记住所有的安全装置的位置例如 EMO ， MCB， RCCB 等。

1-4-3 Lockout / Tag-out 程序
Lockout：当维护设备的时候，要用 LOCKOUT 装置锁住设备的主电源开关以防止其它人员通断设备的电源。

Tag-out：在设备的周围放置必须的，明显的 Tag-out 标志来通知人附近的每个人设备正在维护当中。

Tag-out 标志必须具有以下信息：
一.修护设备人员的姓名。

二.部门名称。

三.必需的危险警告。

第 2 章操作原理
2-1 内容
提供：
纸、笔、设备运行流程图。

表现：
了解设备主要部件实际的位置。

了解设备所有主要部件的功能。

2-2 系统概观

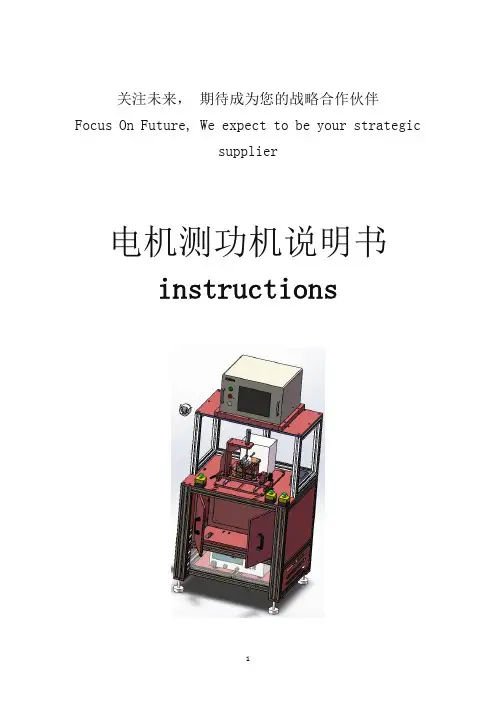

本设备是电机性能测试设备：
第 3 章安装
3-1 内容：
提供：
必须的工具清单。

指导如何移动，卸下以及安装设备。

表现：
移动，卸下，以及安装设备 ( 何时可适用) 。

解释该如何移动，卸下以及安装设备。

3-2 设备需求
3-2-1 尺寸
设备尺寸（WHD）： 935.5mm x 200mm x 695mm。

检修、保养移动需要的地面空间： 4000 mm x 2500 mm。

设备连接：主气源，主电源。

电源：交流单相 220 V，50/60Hz。

3-2-2 气源
不小于 4 Kgf/cm2。

3-3 设备的移动
必需的工具：
液压叉车、水平仪、活动扳手、内六角扳手。

移动以及卸下的流程：
2 设备进入生产车间前卸下包装木箱
3 移动设备到安装位置
4 调整地脚，使设备固定，以防止设备移动。

5 在工作台上放置水平仪。

6 调整地脚使设备处于水平状态，并锁紧地脚
注意：在举起和放置设备到地面之前不要倚靠或摇动设备。

危险：如果你使用设备的脚轮来移动设备，当拉着设备经过通道时，不能让设备倾斜，否则，你必须使用升降机移动设备。

3-4 设备的安装
步
骤
内容
1 将通向压缩空气的气管连接到设备背面的气源进口。

2 气源气压的调整 -调整气源三联体旋钮，使气源输入正确，气源气压：4Kgf/cm2
3 接入主电源：单相 220 V AC ， 10A ， 50/60 Hz。

第 4 章电源开启 / 关闭流程
4-1 内容：
提供：
操作手册
测试工具：测电笔，万用表，钳流表
表现：
在开启和关闭设备前，了解所有的机械的和电气的安全措施。

检查各部分电源的开关情况。

开关设备电源。

4-2 开启电源检查表
4-3 关闭电源检查表
4-4开启设备流程
4-5 停止设备流程
第 5 章设置
5-1 内容：
请设置：
请将气压调节为需要的气压值。

如下：
1、电源,气源打开后自检。

2、上面的旋钮开关，顺时针旋转，压力表数值增大，将压力值调节到4Mpa
3、上面的旋钮开关，逆时针旋转，压力表数值减小，将压力值调节到4Mpa
4、详细参数请参见附件说明书，注：请非专业人员切勿随便修改设置好的参数，修改不正确，会引起设备不能正常运转！
第 6 章半自动运行操作
6-1 内容
提供：
完整的设备和操作手册。

6-1-1 操作过程：
请在运行状态下，依照正确的程序操作设备。

1. 当设备，电源与气源全部正确的接入时，我们就可以对设备进行操作使用了！
2. 将电机定位压紧家具夹具调节到合适的位置，通过手轮调节，电机的中心与测控机的中心同心
3.左右方向用螺母锁紧，前后方向用带把手螺栓锁紧
4.操作人员每次操作时，将产品放到正确的位置，确保电机与测功机连接吻合，将电源线与电机线对接。

5.操作人员双手按下，双手气动按钮，停留一个时间
6．产品压紧气缸动作，将产品压紧，气缸下磁性开关接通，电源给电机供电，电机开始工作，带动测功机一起转动，
7.电机转动一个时间段，测功机采集电机工作时的性能参数，反馈到控制器上，与之前设定的参数进行对比
8.如果是合格品，三色灯，绿灯亮，将产品取下，准备测试下一个产品；待机状态显示黄灯；果是不合格品，控制器给出不合格信号，红灯亮。

9.需要测试另外一种产品时，将设备的电源，气源按照手册断开，将左右方向和前后方向的锁紧装置全部松开，调节手轮，对中心，用推拉的方式，将前后方向的位置，调节到合适的位置!
10.全部调节完成之后，同样要全部锁紧，按照以上顺序操作，对另一种产品进行测试！
11.
绿灯：表示产品合格
黄灯：表示设备处于待机状态
红灯：表示产品不合格
第七章气缸调整
7-1 气缸速度调整
7-2 气缸磁性开关位置调节
第 8 章常见故障处理
8-1 内容
提供：
任何可能发生的故障
操作手册(电路图纸，机械图纸)。

工具，及其他。

要求：
依据故障修理表处理解决故障
8-2 故障修理表
8-3 电气部份故障处理
电磁阀手动触发电磁阀气缸应该伸出或缩回
电源测量输出和输出电压输入和输出电压应该在正确的范围之内
8-4 一般的故障修理程序
步骤内容
1 识别有错误的组件。

2 依据故障解决表、电路图等，找出引起故障的零部件或仪表。

3 分析问题。

4 发现问题。

5 解决问题。

第 9 章预防性的维护
9-1 目的
提供：
笔、 PM 检查表、工具。

要求：
了解 PM 检查表的内容。

了解每项 PM 的检查频率。

完成指定的 PM 检查项目。

9-2 预防性维护检查表
检查区域项目方法
标准和检
查点
频率
预计需要
时间
每
天
每
周
每
月
季
度
年
度
机身清洁清洁，检查机身清洁5分钟零部件和
附件
检查毛边和松紧
用工具拧
紧
10分钟报警灯检查功能正常工作 5分钟水平检查机身是否水平
水平仪检
测
5分钟
电气部分继电器检查功能功能正常10分钟开关检查功能功能正常10分钟
感应器
清理感应器表面
确定感应器敏感度
锁紧感应器支架
检查功能
功能正常10分钟
气压气管检查：
1. 接头
2. 有无泄漏，打结
或破裂
3. 标签和标志
工作正常10分钟
气缸检查功能工作正常5分钟电磁阀检查功能工作正常10分钟
气动三联件检查功能
标准气压
4Mpa
5分钟。
