电容及电感在电路中的作用小结
电容和电感在交流电路中的作用是什么
电容和电感在交流电路中的作用是什么在我们日常生活和工业生产中，电的应用无处不在。
而交流电路作为一种常见的电路形式，其中电容和电感这两个元件扮演着非常重要的角色。
要弄清楚它们在交流电路中的作用，咱们得先简单了解一下什么是交流电路。
交流电路，顾名思义，就是电流和电压的大小和方向随时间周期性变化的电路。
在这种电路中，电容和电感的特性使得它们对电流和电压的变化产生独特的影响。
先来说说电容。
电容就像是一个电荷的“储存罐”。
在交流电路中，电容的主要作用是能够通交流、隔直流。
这是怎么回事呢？当交流电源连接到电容的两端时，由于交流电压是不断变化的，电容会不断地充电和放电。
在电压升高时，电容充电，储存电能；在电压降低时，电容放电，释放电能。
这个充放电的过程就使得交流电流能够通过电容。
比如说，在音响设备中，常常会用到电容来过滤掉电源中的直流成分，只让交流信号通过，从而保证音频信号的纯净和稳定。
再从电容对电路中电流和电压的关系来看，电容电流超前于电压 90 度。
这意味着在交流电路中，当电压达到最大值时，电流已经完成了半个周期的变化。
这种特性在一些电路的相位调整和功率因数校正中具有重要意义。
另外，电容还具有滤波的作用。
在直流电源的输出端，常常会并联一个较大容量的电容，用来平滑电压，减少电压的波动。
这是因为当电源电压升高时，电容充电；当电源电压降低时，电容放电，从而使得输出电压相对稳定。
接下来说说电感。
电感则像是一个电流的“惯性元件”。
在交流电路中，电感的主要作用是通直流、阻交流。
当直流电流通过电感时，电感会产生一个稳定的磁场，电流可以顺畅地通过。
但当交流电流通过时，由于电流的大小和方向不断变化，电感中的磁场也在不断变化，这就会产生一个感应电动势来阻碍电流的变化。
例如，在变压器中，利用电感的特性可以实现电压的变换。
通过改变电感线圈的匝数比，就能将输入的交流电压升高或降低。
从电感对电流和电压的关系来看，电感电压超前于电流 90 度。
电感、电容功能介绍
电感、电容功能介绍电感和电容是电路中常见的两种被动元件，其功能和作用各有不同。
本文将分别介绍电感和电容的功能。
一、电感的功能介绍1. 储能和释能功能：电感是一种具有储能功能的元件。
当电流通过电感时，电感会将电能储存起来，并在电流变化或断开时释放出来。
这种储能和释能的特性使得电感在许多电子设备中被广泛应用。
2. 滤波功能：电感在电路中可以起到滤波的作用。
由于电感对交流电有阻抗，而对直流电则几乎没有阻抗，因此可以利用电感来滤除电路中的高频噪声信号，使得输出信号更加纯净。
3. 电感耦合功能：电感之间可以通过磁耦合的方式进行能量传递。
当一个电感中的电流发生变化时，会在另一个电感中感应出电动势，从而实现能量传递。
这种电感之间的耦合可以用于实现信号传输、功率传输等功能。
4. 抑制电流突变功能：电感对电流的变化有一定的阻碍作用，可以平滑电流的变化过程，抑制电流突变。
这在电路中可以起到保护其他元件的作用，避免因电流突变而损坏电路。
二、电容的功能介绍1. 储能和释能功能：电容是一种具有储能功能的元件。
当电压施加在电容上时，电容会储存电能，并在需要时释放出来。
这种储能和释能的特性使得电容在许多电子设备中被广泛应用。
2. 滤波功能：电容在电路中可以起到滤波的作用。
由于电容对直流电有阻抗，而对交流电则几乎没有阻抗，因此可以利用电容来滤除电路中的低频噪声信号，使得输出信号更加纯净。
3. 耦合功能：电容可以实现电路之间的能量耦合。
当一个电容上的电压发生变化时，会在另一个电容上感应出电荷的变化，从而实现能量传递。
这种电容之间的耦合可以用于实现信号传输、功率传输等功能。
4. 直流隔离功能：电容对直流电有阻抗，在电路中可以起到隔离直流信号的作用。
当需要将交流信号和直流信号分离时，可以使用电容来实现直流隔离。
电感和电容在电路中具有不同的功能。
电感主要用于储能和释能、滤波、耦合和抑制电流突变等方面，而电容主要用于储能和释能、滤波、耦合和直流隔离等方面。
交流电路中的电感与电容
交流电路中的电感与电容交流电路是现代电子设备中常见的一种电路类型，其中的电感与电容起着重要的作用。
本文将探讨交流电路中的电感与电容的作用、特性以及它们在实际应用中的意义。
一、电感的作用与特性电感是一种能够储存电能的元件，它由导线绕制而成，当通过电流时，会在其中产生磁场。
电感的主要作用有两个方面：1. 抗拒电流变化：电感对直流电具有短路的特性，阻碍直流电通过。
然而，在交流电路中，电感具有抗拒电流变化的特性。
当电流变化时，电感会产生自感电动势，阻碍电流的变化速率。
这导致了电感在交流电路中的重要性，因为它使电流具有滞后的态势。
2. 储存能量：正因为电感会产生磁场，因此它能储存能量。
当交流电源供给电感时，电感将会将电流的一部分能量储存为磁场能量，随后将其释放。
这种能量转换在一些实际应用中非常有用，比如变压器、感应加热器等。
二、电容的作用与特性电容是另一种常见的元件，它由两个带有电介质的导体板之间形成。
电容的主要作用有两个方面：1. 储存电荷：电容器能够储存电荷，当电容器两端施加电压时，正电荷会在一个板上积聚，而负电荷会在另一个板上积聚。
这种储存电荷的能力使电容在交流电路中起到重要作用。
2. 控制电流：电容对交流电的作用是通过控制电流的流动来实现的。
在交流电路中，电容能够允许交流电通过，但对直流电具有阻碍作用。
由于电容器的特性，它可以使电流领先或滞后于电压。
三、电感与电容在实际应用中的意义电感和电容在交流电路中广泛应用于各种电子设备中，它们的特性使得这些设备能够正常运作。
以下是一些典型的应用：1. 电感应用：电感在电源滤波电路中起到重要的作用，通过滤除交流电信号中的杂波，提供干净的直流电给其他元件使用。
此外，电感还被用于变压器、感应加热、无线通信系统等领域。
2. 电容应用：电容在交流电路中被广泛用于耦合、滤波和相位移等。
耦合电容器用于传输信号，滤波电容器用于滤除高频噪声，相位移电容器用于控制信号的相位。
电容器还被应用于各种传感器和存储器中。

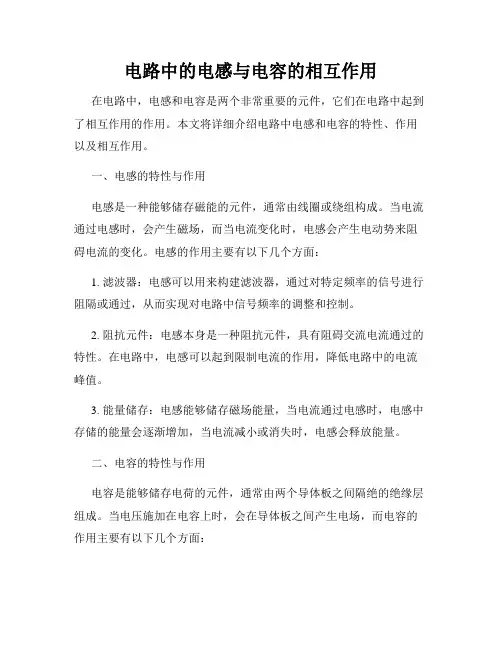

电路中的电感与电容的相互作用
电路中的电感与电容的相互作用在电路中，电感和电容是两个非常重要的元件，它们在电路中起到了相互作用的作用。
本文将详细介绍电路中电感和电容的特性、作用以及相互作用。
一、电感的特性与作用电感是一种能够储存磁能的元件，通常由线圈或绕组构成。
当电流通过电感时，会产生磁场，而当电流变化时，电感会产生电动势来阻碍电流的变化。
电感的作用主要有以下几个方面：1. 滤波器：电感可以用来构建滤波器，通过对特定频率的信号进行阻隔或通过，从而实现对电路中信号频率的调整和控制。
2. 阻抗元件：电感本身是一种阻抗元件，具有阻碍交流电流通过的特性。
在电路中，电感可以起到限制电流的作用，降低电路中的电流峰值。
3. 能量储存：电感能够储存磁场能量，当电流通过电感时，电感中存储的能量会逐渐增加，当电流减小或消失时，电感会释放能量。
二、电容的特性与作用电容是能够储存电荷的元件，通常由两个导体板之间隔绝的绝缘层组成。
当电压施加在电容上时，会在导体板之间产生电场，而电容的作用主要有以下几个方面：1. 信号耦合：电容可以用来进行信号的耦合，将一个电路的信号传递到另一个电路中。
通过电容的引入，两个电路之间可以实现信号的传递和交流。
2. 能量储存：电容能够储存电荷和电场能量。
当电压施加在电容上时，电容会储存电场能量，并在电源失去电压或变化时释放能量。
3. 频率器件：电容在电路中具有频率响应的特性，可以用来调节和控制电路中的信号频率。
三、电感与电容的相互作用在电路中，电感和电容之间存在着相互作用的关系。
当电流通过电感时，电感会阻碍电流的变化，从而导致电容器之间的电压发生变化。
而当电容器的电压发生变化时，会导致电流的变化，进而影响电感中的磁场。
这种相互作用被称为“电感与电容的相互耦合”。
电感和电容的相互耦合可以应用在许多电路中，例如振荡器和滤波器。
在振荡器中，电容和电感的相互作用导致电荷在电容器和电感之间的来回移动，产生振荡现象。
在滤波器中，通过电感与电容的组合，可以选择性地通过或阻塞不同频率的信号。

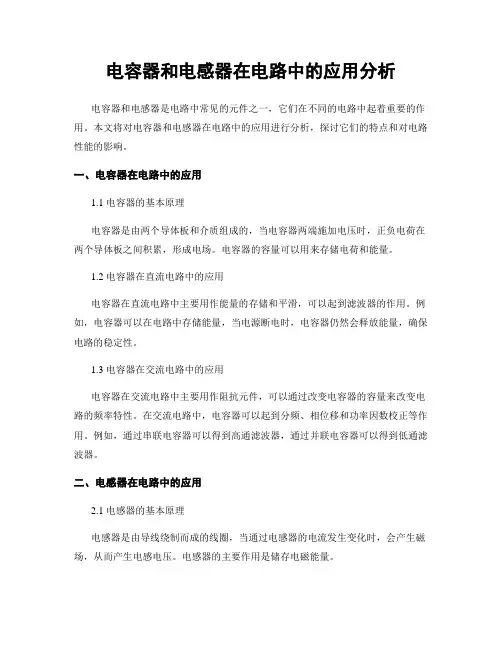

电容器和电感器在电路中的应用分析
电容器和电感器在电路中的应用分析电容器和电感器是电路中常见的元件之一，它们在不同的电路中起着重要的作用。
本文将对电容器和电感器在电路中的应用进行分析，探讨它们的特点和对电路性能的影响。
一、电容器在电路中的应用1.1 电容器的基本原理电容器是由两个导体板和介质组成的，当电容器两端施加电压时，正负电荷在两个导体板之间积累，形成电场。
电容器的容量可以用来存储电荷和能量。
1.2 电容器在直流电路中的应用电容器在直流电路中主要用作能量的存储和平滑，可以起到滤波器的作用。
例如，电容器可以在电路中存储能量，当电源断电时，电容器仍然会释放能量，确保电路的稳定性。
1.3 电容器在交流电路中的应用电容器在交流电路中主要用作阻抗元件，可以通过改变电容器的容量来改变电路的频率特性。
在交流电路中，电容器可以起到分频、相位移和功率因数校正等作用。
例如，通过串联电容器可以得到高通滤波器，通过并联电容器可以得到低通滤波器。
二、电感器在电路中的应用2.1 电感器的基本原理电感器是由导线绕制而成的线圈，当通过电感器的电流发生变化时，会产生磁场，从而产生电感电压。
电感器的主要作用是储存电磁能量。
2.2 电感器在直流电路中的应用电感器在直流电路中主要用作滤波器和存储磁场。
例如，在直流电源中并联一个电感器，可以消除电源输出波形中的高频噪音，起到滤波的作用。
电感器还可以存储磁场，当电源断电时，电感器仍然会产生电磁感应，保持电路运行，类似于储能装置。
2.3 电感器在交流电路中的应用电感器在交流电路中主要用作阻抗元件，起到分频、相位移和能量传输等作用。
例如，通过串联电感器可以得到低通滤波器，通过并联电感器可以得到高通滤波器。
电感器还可以相位移交流电压，应用于交流电路中的相量运算。
在无线电和通信系统中，电感器可以作为耦合器、滤波器、天线等元件使用。
三、电容器和电感器的组合应用在一些电路中，电容器和电感器常常需要结合起来使用，以达到特定的电路效果。
电容和电感在电子电路中的应用
电容和电感在电子电路中的应用电子电路是现代科技中不可或缺的一部分，而电容和电感则是电子电路中非常重要的元件。
它们分别具有储存电能和储存磁能的特性，广泛应用于各种电子设备中。
本文将探讨电容和电感在电子电路中的应用。
一、电容的应用1. 电容的基本概念电容是一种能够储存电能的元件。
它由两个导体板和介质组成，介质可以是空气、塑料或陶瓷等绝缘材料。
当电容器两端施加电压时，正负电荷分别在导体板上积累，形成电场。
电容的大小由导体板的面积和介质的厚度决定，单位为法拉（F）。
2. 电容的充放电电容器能够进行充放电过程，这在电子电路中有着重要的应用。
当电容器两端施加电压时，电荷开始在导体板上积累，电容器充电。
当电容器两端的电压达到一定值后，电容器不再接受电荷，达到充电饱和状态。
此时，如果将电容器与电路断开连接，电容器会通过导体板上的电荷释放电能，即放电过程。
3. 电容的滤波作用电容器在电子电路中还起到了滤波的作用。
在直流电路中，电容器可以平滑直流电压，去除电压中的纹波。
当交流电信号通过电容器时，电容器对低频信号具有较小的阻抗，而对高频信号具有较大的阻抗。
因此，电容器可以将高频信号绕过，而只允许低频信号通过，实现滤波的效果。
4. 电容的存储作用电容器还可以用于储存能量。
在一些电子设备中，电容器会在供电不稳定的情况下储存电能，并在供电中断时释放电能，以保证设备正常运行。
此外，电容器还可以用于提供瞬态电流，以满足某些电子设备对瞬态电流的需求。
二、电感的应用1. 电感的基本概念电感是一种能够储存磁能的元件。
它由导线绕制成的线圈组成，当通过电流时，会产生磁场。
电感的大小由线圈的匝数和线圈的长度决定，单位为亨利（H）。
2. 电感的储能作用电感器在电子电路中可以储存磁能。
当通过电流时，电感器会产生磁场，储存电能。
当电流突然中断时，电感器会产生反向电动势，使电流继续流动，以维持电流的连续性。
这种特性使得电感器在直流电源中可以平滑电流，减小电流的纹波。
电容和电感在电路中主要起什么作用？
电容和电感在电路中主要起什么作用？
电容：电容器是一种能够储藏电荷。
电感：主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。
电容：
电容器，通常简称其容纳电荷的本领为电容，用字母C表示。
定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。
英文名称：capacitor。
电容器是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。
定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。
●耦合：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他。
电容电感在交流电路中的作用
电容电感在交流电路中的作用电容和电感是交流电路中非常重要的元件。
它们的作用相互补充，能够实现对电流和电压的控制和调节，从而起到改善电路性能和满足不同需求的作用。
首先，我们来看电容的作用。
电容是一种储存电荷的元件，它具有储存和释放能量的特性。
在交流电路中，电容主要有以下作用：1.储存和释放电能：电容能够储存电荷，在电压施加时吸收电能，当电压变化方向改变时释放电能。
这种特性使得电容能够提供电流的连续性，平滑交流电路的输出电压。
2.滤波功能：在交流电路中，电容可以用作滤波器，通过选择合适的电容值，可以实现对特定频率的信号进行滤波，将高频信号或低频信号滤去，从而保留所需的频率。
3.电压分配：电容在交流电路中还能够实现电压分配的功能，即通过改变电容的电压，可以实现不同电压之间的分配。
4.相移：电容在交流电路中会引入相位差。
由于电容器的导体之间存在电场，因此电压滞后于电流。
这种相位差可以用来同频率信号的相位关系，实现电路中的相位补偿。
接下来，我们来看电感的作用。
电感是由线圈或导线等具有一定长度的导体环形排布而成的元件，它具有储存磁能的特性。
在交流电路中，电感主要有以下作用：1.抑制电流变化：电感的作用是抑制电流的变化，它可以存储磁能，在电流变化时释放磁能来维持电流的连续性，避免电流突变引起的不稳定或损坏。
2.分离和过滤信号：电感可以通过选择合适的电感值来实现对特定频率信号的分离和过滤。
电感在电路中起到阻抗的作用，对于高频信号具有较大的阻抗，使得高频信号被抑制，滤除。
3.相移：电感在交流电路中同样会引入相位差。
由于电感器中的电流引起的磁场变化，产生的电压滞后于电流。
这种相位差可以用来调整电路中信号的相位关系，实现电路中的相位补偿。
4.储存和释放能量：与电容类似，电感也具有储存和释放能量的特性。
在电流变化时，电感能够吸收能量并储存为磁能，当电流的方向改变时释放磁能，保持电流的连续性。
综上所述，电容和电感在交流电路中均起到了非常重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容的作用：电源滤波时，采用大小电容相并联的电路，104即0.1uFL、运放的多级交流放大电路如何选用电容耦合？其实很间单，一般瓷片电容就可搞定。
要效果好的话可选用钽电容。
按照你输入信号的频率范围高频的可选用103,104容值的电容，对于较低频率的交流信号可选用22uF左右的电解电容。
T、旁路电容和滤波电容，去耦电容分别怎么用?，可以举一些实例说明答：这三种叫法的电容，其实都是滤波的，只是应用在不同的电路中，叫法和用法不一样。
滤波电容，这是我们通常用在电源整流以后的电容，它是把整流电路交流整流成脉动直流，通过充放电加以平滑的电容，这种电容一般都是电解电容，而且容量较大，在微法级。
旁路电容，是把输入信号中的高频成份加以滤除，主要是用于滤除高频杂波的，通常用瓷质电容、涤纶电容，容量较小，在皮法级。
去耦电容，是把输出信号的干扰作为滤除对象，去耦电容相当于电池，利用其充放电，使得放大后的信号不会因电流的突变而受干扰。
它的容量根据信号的频率、抑制波纹程度而定。
电容在电路中各种作用汇总A、电压源正负端接了一个电容(与电路并联)，用于整流电路时，具有很好的滤波作用，当电压交变时，由于电容的充电作用，两端的电压不能突变，就保证了电压的平稳。
当用于电池电源时，具有交流通路的作用，这样就等于把电池的交流信号短路，避免了由于电池电压下降，电池内阻变大，电路产生寄生震荡。
B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得!C、基本放大电路中的两个耦合电容，电容+极和直流+极相接，起到通交隔直的作用，接反的话会怎么样，会不会也起到通交隔直的作用，为什么要那接呀！接反的话电解电容会漏电，改变了电路的直流工作点，使放大电路异常或不能工作D、阻容耦合放大电路中，电容的作用是什么？？隔离直流信号，使得相邻放大电路的静态工作点相互独立，互不影响。
E、模拟电路放大器不用耦合电容行么，照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容，解释是通交流阻直流，将前一级输出变成下一级输入，使前后级不影响，前一级是交流电，后一级也是交流电，怎么会相互影响啊，我实在想不通加个电容不是多此一举啊你犯了个错误。
前一级确实是交流电，但后一级是交流叠加直流。
三极管是需要直流偏置的。
如果没有电容隔直，则变压器的线圈会把三极管的直流偏置给旁路掉（因为电感是通直流的）F、基本放大电路耦合电容，其中耦合电容可以用无极性的吗在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。
其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。
（简单理解为高频通路）当频率较低时，无极电容因为容量较低，容抗相对增大，就要用有极性的电解电容了，由于其内部加有电解液，可以把容量做得很大，让低频交流电通过，隔断直流电。
但由于内部两极中间是有机介质的，所以耐压受限，多用于低频交流通路、滤波、退耦、旁路等电路。
（简单理解为低频通路）G、请电路高手告知耦合电容起什么作用在放大电路中,利用耦合电容通交隔直的作用,使高频交流信号可以顺利通过电路,被一级一级地放大,而直流量被阻断在每一级的内部.H、请问用电池供电的电路中,电容为什么会充放电,起到延时的作用?电容是聚集电荷的，你可把它想象成个水杯，充放电就是充放水。
在充电过程中，电压是慢慢的上升的，放电反之。
你只需检测电容两端电压就能实现延时。
如充电，开始时，电容两端电压为零，随着充电时间延长，电压逐渐上升到你设定的电压就能控制电路的开关。
当然，也可反过来利用放电。
延时时间与电容容量、电容漏电，充电电阻，及电压有关，有时还要把负载电阻考虑进去。
I、阻容耦合，是利用电容的通交隔直特性，防止前、后级之间的直流成分引起串扰，造成工作点的不稳定。
J、阻容耦合放大电路只能放大交流信号，不能放大直流信号,对还是错对.电容是一种隔直流阻交流的电子元件.所以阻容耦合放大电路只能放大交流信号.放大直流信号用直接耦合放大电路.K、放大电路中耦合电容和旁路电容如何判别?耦合电容负极不接地，而是接下一级的输入端，旁路电容负极接地。
L、运放的多级交流放大电路如何选用电容耦合？其实很间单，一般瓷片电容就可搞定。
要效果好的话可选用钽电容。
按照你输入信号的频率范围高频的可选用103,104容值的电容，对于较低频率的交流信号可选用22uF左右的电解电容。
M、放大电路采用直接耦合，反馈网络为纯电阻网络，为什么电路只可能产生高频振荡？振荡来源于闭环的相移达到180度并且此时的环路增益是大于零的。
采用纯电阻网络作为反馈网络是一定不会引入相移的，所以呢全部的相移是来自于放大器的开环电路。
采用直接耦合的开环放大器在级之间是不会有电容元件引起相移的，那么能够引起相移的便是晶体管或MOS管内部的电容，这些电容都是fF，最大pF级的电容，这些电容与电路等效电阻构成的电路的谐振频率是相当高的。
所以放大器采用直接耦合，反馈网络为纯阻网络只可能产生高频振荡。
N、阻容耦合放大电路的频带宽度是指（上限截至频率与下限截至频率之差）阻容耦合放大电路的上限截止频率是指（随着频率升高使放大倍数下降到原来的0.707倍，即-3dB时的频率）阻容耦合放大电路的下限截止频率是指（随着频率降低使放大倍数下降到原来的0.707倍，即-3dB时的频率）。
阻容耦合放大电路的上限截止频率主要受(晶体管结电容，电路的分布电容)的影响，阻容耦合放大电路的下限截止频率主要受(隔直电容与旁路)电容的影响O、运放的多级交流放大电路如何选用电容耦合？其实很间单，一般瓷片电容就可搞定！要效果好的话可选用钽电容。
按照你输入信号的频率范围高频的可选用103,104容值的电容，对于较低频率的交流信号可选用22uF左右的电解电容。
P、在多级放大电路里面电解电容是怎么耦合到下一级的呢在电容里面的特性不是隔直的吗，它是怎么传送过去的呢。
还有为电容要通过三极管的集电极来接呢，发射机为什么不可以呢？电解电容都是在交流放大器里面工作，而交流的电流方向呈周期性变化，三极管能正常导通吗。
还有NPN型的三极管的集电极不是从C到B的吗,那它的电流是怎么通过流到下一级的三极管的基极的呢用电解电容做耦合的放大器，都是交流放大器。
电解电容在这里作“通交隔直”用。
由三极管的哪个极输出，是电路形式的问题，两者都有。
Q、1.怎样估算第一级放大器的输出电阻和第二级放大器的输入电阻，2当信号源的幅度过大，在两级放大器的输出端分别会出现什么情况 3.用手在放大器的输入端晃动，观察放大器的输出端，看是否出现了什么？原因是什么？1.第二级放大器的输入电阻就是第一级放大器的输出电阻。
2 失真。
3 杂波，人体感应R、电容可以起到耦合作用？比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别？在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得!S、怎么利用电容的充放电，理解滤波，去耦，旁路..... 电容就是充放电。
那怎么利用电容的充放电，去理解滤波，去耦，旁路.....答:电容隔直流通交流，隔直流好理解，通交流不好理解，只要理解了通交流就理解了滤波、去耦和旁路。
电容就是充放电，不错。
但交流电的方向，正反向交替变化。
振幅的大小也做周期性变化。
整个变化的图像就是一条正弦曲线。
电容器接在交流电路中，由于交流电压的周期性变化，它也在周期性的充放电变化。
线路中存在充放电电流，这种充放电电流，除相位比电压超前90度外，形状完全和电压一样，这就相当于交流通过了电容器。
和交流电通过电阻是不同，交流电通过电阻，要在电阻上消耗电能（发热）。
而通过电容器只是与电源做能量交换，充电时电源将能量送给电容器，放电时电容器又将电能返还给电源，所以这里的电压乘电流所产生的功率叫无功功率。
需要明确的是，电容器接在交流电路中，流动的电子（电流）并没有真正的冲过绝缘层，却在电路中产生了电流。
这是因为在线路中，反向放电和正向充电是同一个方向，而正向放电和反向充电是同一个方向，就象接力赛跑，一个团队跑完交流电的正半周，另一个团队接过接力棒继续跑完交流电的负半周。
理解了电容器通交流，那么，交流成份旁路到地，完成滤波也就可以理解了。
T、旁路电容和滤波电容，去耦电容分别怎么用?，可以举一些实例说明答：这三种叫法的电容，其实都是滤波的，只是应用在不同的电路中，叫法和用法不一样。
滤波电容，这是我们通常用在电源整流以后的电容，它是把整流电路交流整流成脉动直流，通过充放电加以平滑的电容，这种电容一般都是电解电容，而且容量较大，在微法级。
旁路电容，是把输入信号中的高频成份加以滤除，主要是用于滤除高频杂波的，通常用瓷质电容、涤纶电容，容量较小，在皮法级。
去耦电容，是把输出信号的干扰作为滤除对象，去耦电容相当于电池，利用其充放电，使得放大后的信号不会因电流的突变而受干扰。
它的容量根据信号的频率、抑制波纹程度而定。
U、什么是耦合电容,去耦电容,有什么特点和作用耦合电容是传递交流信号的，接在线路中。
去耦电容是将无用交流信号去除的，一段接在线路中、一端接地。
V、关于电容有几作用,在什么情况才电容耦合,在什么情况才电容滤波?答：电容器在电路里的十八般武艺归根到底就是两个!充电荷!放电荷。
其特性就是通交流!隔直流!电容两端加上交变电压后会随电流交变频率而不断的充放电!此时电路里就有同频率的交变电流通过!这就是电容的通交特性!在频率合适的情况下电容对电路可视为通路!前级交流输出经电容就可传至后级电路!而对直流来说它却是隔绝的! 因为两端电压充至与电路电压相等时就不会再有充电电流了。
作用于前后级交流信号的传递时就是藕合!作用于滤除波动成份及无用交流成分时就是滤波!W、大家都知道，整流电路的电容滤波是利用其充放电；但是有时候滤波是利用电容对不通频率信号的容抗不同，比如旁路电容。
所以分析电容滤波时到底用哪个角度分析啊？其实不论是哪种说法都是一个道理，利用充放电的理论较笼统一些，利用容抗的的理论则更深入一些，电容的作用就是利用了其充放电的特性，看你想滤除什么成份，滤低频用大电容，滤高频用小电容，在理论上低频整流电路中的滤波和高频中的旁路是相同的都是利用了容抗的不同。
X、电容如何实现充放电、整流、滤波的功能电容的充电，放电，整流和滤波甚至包括它的移相，电抗等功能，都是电容的存储功能在起作用。
