零序电流互感器变比的选择
零序电流互感器的安装步骤安装注意事项
零序电流互感器的安装步骤及安装注意事项零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
零序电流互感器的安装步骤、安装注意事项、怎么选择？选择注意事项！一起来看看吧！零序电流互感器的安装步骤1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器不受电缆敷设与否的限制，具体方法如下:(1)拆下互感器"K1ˊ"、"K2ˊ"的联接压片(圆形互感器无此项要求)。
(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下)，互感器便分为两部分。
(3)把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝)，互感器两部分要对齐以免影响性能。
(4)将联接片固定在"K1ˊ"、"K2ˊ"上(圆形互感器无此项要求)。
(5)内孔>120mm的互感器如水平安装时，请加非导磁支架。
零序电流互感器安装注意事项1、安装存在的问题（1）零序电流互感器'>电流互感器应装在开关柜底板上面，应有可靠的支架固定。
但有些厂家或施工单位将零序电流互感器'>电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器'>电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。
零序电流互感器 一次电流大小
零序电流互感器一次电流大小、变比如何考虑？变比的选择变比额定一次电流与额定二次电流之比零序电流互感器的应用一般都选用较小变比，常用的如：50/5；75/5；100/5；150/5 200/5；20/1；50/1；100/1；150/1；200/1，因为只有发生一次接地故障时，零序电流互感器才有输出。
人们不会让接地电流很大时才使保护动作。
（不用考虑躲过负荷电流）可是由于一次绕组是电力电缆，仅有一匝，这样，50/5的零序电流互感器的二次额定匝数，仅10匝，所以50/5的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不一致时将会出现较大的误差，而且在低于额定电流时误差也会加大，所以在允许的情况下尽量选用大一些的变比。
已有保护整定值时变比选择已有保护定值，变比就很容易选择了。
如定值是一次电流80A时保护动作，可靠国标选100/5 或100/1。
电阻接地系统变比的选择电阻接地系统接地点电流由两个分量组成，一个是电容电流，另一个是中性点电阻电流，两者相差90º。
故障回路的零序电流等于接地点电流与本线路接地电容电流向量差，即等于所有非故障线路接地电容电流与电阻性电流向量和的负值。
如：电阻接地系统（IR=1—1.5IC）IC 阻值IR 故障I合6KV 10—50 20—200 20—80 25—20010KV 30—60 20—150 40—100 50—160建议零序电流互感器变比选用：50/1 100/1 150/1 200/1 100/5 200/5中性点不接地和消弧线圈接地系统用零序电流互感器变比的选择。
这种系统接地电流较大时，或保护最小启动电流较小时，可选用大一些变比的零序电流互感器，如50/1；100/1；100/5；150/5及以上。
可是有的中性点不接地系统一般不允许接地电流超过10A，所以一般10A以下保护就要动作。
消弧线圈接地系统由于电感电流和电容电流的中和后，一般也不会有超过10A的接地电流（一般都是过补偿，实际接地电流已是电感电流）由于使用的综合保护（不用综合保护的有时用高灵敏度零序电流互感器，和与其配套的继电器，见2）。
开关柜中零序电流互感器的选用原则
开关柜中零序电流互感器设计选型的探讨Study of Selection for Zero Sequence Current T ransformer witchin Switchgear[摘要]本文简单介绍了开关柜内配零序电流互感器（适用于0.38～66KV），分析了它的特性。
初步探讨了如何选择合适的零序电流互感器，以期达到最佳的使用效果。
[Abstract] This article brief introduce the zero sequence current transformer within Switchgear, suitable 0.38～66kV, analyses the characteristic of it. Discuss how to select the suitable zero sequence current transformer, thereby,reach the best effect.[关键词]零序电流互感器；开关柜；小电流接地选线装置；继电器；微机保护；变比; 容量; 准确级[Key Words] Zero Sequence Current Transformer; switchgear; Low Current Grounding Selector；Relay；Microcomputer Protection；Transformation ratio；Capacity；Accuracy class1 概述近年来，随着整机开关柜市场的逐步扩大，在中压电力系统的项目中，我们开关柜的设计人员经常会遇到开关柜内配零序电流互感器的选择问题，不同的零序电流互感器具有各自不同的特性，它们的应用环境也有所不同。
如何在开关柜的设计中合理选用零序电流互感器就成为开关柜设计人员经常遇见的问题。
本文就这一问题进行初步的探讨。
2零序电流互感器特性及分类2.1 零序电流互感器及其特性零序电流互感器是用来检测零序电流的，因此可以称之为零序电流过滤器，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三个相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
零序电流互感器变比
零序电流互感器变比
近年来，能源管理和节能开始受到越来越多的重视。
随着电网智能化的发展，零序电流互感器技术也慢慢成为能源管理和节能的重要手段之一。
零序电流互感器的变比可以满足当前电网的精确和智能化管理要求，确保人们安全健康的使用电力。
零序电流互感器的变比是量化的比值，可以描述用于检测零序电流的互感器的变比。
零序电流会通过它们中间的直流抵消互感器而产生零序电流，而零序电流互感器变比是一个量化的度量，可以描述零序电流通过互感器后，互感器输出电压的变化情况。
可以用于识别和分析电力系统中不同电流的特征和幅值，并为检测和控制电网中的电力负荷、线路损耗和其他检测任务提供重要信息。
零序电流互感器的变比一般分为两个方面：一是量程，表示互感器的输出电压增加或减少的百分比；二是精度，表示其它因素影响互感器输出电压的百分比。
零序电流互感器变比首先应考虑电流量程，这是用来定义零序电流互感器输出电压的变化范围。
另外，还要考虑精度，以确保检测的数据准确无误，不会导致不必要的电能损失。
此外，当选择零序电流互感器时，应考虑其耐压能力，确保零序电流互感器可以承受足够的压力，长期稳定的工作在电网中。
最后，应考虑传感器的性能，以确保零序电流互感器的可靠性和稳定性。
这将有助于提高电网的安全和可靠性，并确保能源管理和节能控制实施得更加有效。
综上所述，零序电流互感器变比在实施能源管理和节能控制时十分重要，应该给予重视。
在购买零序电流互感器时，需要考虑变比、耐压能力和传感器性能等多因素，以确保安全、可靠的使用，并有助于实现能源管理与节能的有效性。
零序电流互感器选型手册
零序电流互感器选型手册零序电流互感器选型手册ISO9001国际质量认证企业零序电流互感器选型手册保定市伊诺尔电气设备有限公司零序电流互感器设计选型参考手册一、概述保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT，它的一次绕组为穿过CT内孔的三相一次导体电缆，它的一次电流是一次三相电流的向量和（在正常、三相平衡时为0），当发生一次系统单相接地时三相平衡关系被打破，这时零序电流互感器的二次就有电流输出，供给保护装置，实现保护和监控。
零序电流互感器的一次绝缘就是电缆自身绝缘，所以这种零序电流互感器可以套在任一电压等级的电缆上。
二、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。
1、小电流选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA 这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时二次≥1A，没有严格的变比关系。
2、与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COS Φ=0.8，我公司生产的ENR—LJ（K）××A型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤4A。
3、与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COS Φ=0.8，我公司生产的ENR—LJ（K）××B型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤10A。

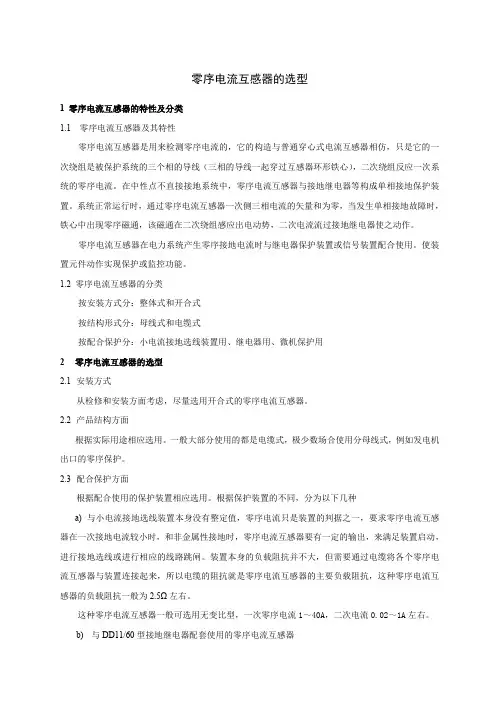

零序电流互感器选择
零序电流互感器的选型1 零序电流互感器的特性及分类1.1 零序电流互感器及其特性零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
1.2 零序电流互感器的分类按安装方式分：整体式和开合式按结构形式分：母线式和电缆式按配合保护分：小电流接地选线装置用、继电器用、微机保护用2零序电流互感器的选型2.1安装方式从检修和安装方面考虑，尽量选用开合式的零序电流互感器。
2.2产品结构方面根据实际用途相应选用。
一般大部分使用的都是电缆式，极少数场合使用分母线式，例如发电机出口的零序保护。
2.3配合保护方面根据配合使用的保护装置相应选用。
根据保护装置的不同，分为以下几种a)与小电流接地选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器要有一定的输出，来满足装置启动，进行接地选线或进行相应的线路跳闸。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右。
这种零序电流互感器一般可选用无变比型，一次零序电流1～40A，二次电流0.02～1A左右。
b)与DD11/60型接地继电器配套使用的零序电流互感器DD11/60型接地继电器线圈并联阻抗为10Ω，其动作整定电流为0.03A；这种零序电流互感器一般可选用无变比型，一次零序电流2～4A，二次电流0.03～0.06A左右。
电流互感器中的变比选择(优.选)
(1000
/5)
1500/5
最新文件----------------仅供参考--------------------已改成word文本---------------------方便更改
300/5
400/5
600/5
注：1电流互感器LCJ-10J型,精度为：0.5/10P,电流速断保护需要进行10％误差校验：LZZBJ-10型为高压计量专用,精度为0.2S。
2高压电动机出线应选二次侧额定电流为1A的电流互感器。
用户10/0.4kV变电所高、低压侧电流互感器以及低压侧零序电流互感器变比选择表
变压器容量(kVA)
315
400
500
630
800
1000
1250
1600
2000
10kV侧额定电流(A)
18.2
23
29
36.4
46.2
57.7
72.2
92.3
115.4
10kV
侧电流互感器变比
30
/5
30
/5
40
/5
50
/5
75
/5
75
/5
100
/5
150
/5
150
/5
0.4kV侧额定电流(A)
10kV变电所电源进线柜电流互感器变比选择表
10kV侧计算电流（A）
18～23
24～33
34～40
41～65
66～85
电流互感器变比
30/5
40/5
50/5
75/5
100/5
10kV侧计算电流（A）
86～130
131～170
零序电流互感器如何选型？互感器的变比怎么选择？一文吃透!
零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。
HS-LJK、HS-LXK系列零序电流互感器是电缆型，采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。
绝缘性能好，外形美观。
具有灵敏度高、线性度好、运行可靠、安装方便等特点。
其性能优于一般的零序电流互感器，使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。
用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相适应的零序电流互感器。
一、零序电流互感器的特性及分类（1）零序电流互感器的特性零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
（2）零序电流互感器的分类按安装方式分：整体式和开合式。
按结构形式分：母线式和电缆式。
按配合保护分：小电流接地选线装置用、继电器用、微机保护用。
二、零序电流互感器的选型（1）安装方式从检修和安装方面考虑，尽量选用开合式的零序电流互感器。
（2）产品结构方面根据实际用途相应选用。
一般大部分使用的都是电缆式，极少数场合使用分母线式，例如发电机出口的零序保护。
（3）配合保护方面根据配合使用的保护装置相应选用。
根据保护装置的不同，分为以下几种：1）与小电流接地选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器要有一定的输出，来满足装置启动，进行接地选线或进行相应的线路跳闸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
零序电流互感器变比的选择
变比
额定一次电流与额定二次电流之比
零序电流互感器的应用一般都选用较小变比，常用的如：50/5；75/5；100/5；150/5 200/5；20/1；50/1；100/1；150/1；200/1，因为只有发生一次接地故障时，零序电流互感器才有输出。
人们不会让接地电流很大时才使保护动作。
（不用考虑躲过负荷电流）可是由于一次绕组是电力电缆，仅有一匝，这样，50/5的零序电流互感器的二次额定匝数，仅10匝，所以50/5的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不一致时将会出现较大的误差，而且在低于额定电流时误差也会加大，所以在允许的情况下尽量选用大一些的变比。
已有保护整定值时变比选择
已有保护定值，变比就很容易选择了。
如定值是一次电流80A时保护动作，可靠国标选100/5 或100/1。
电阻接地系统变比的选择
电阻接地系统接地点电流由两个分量组成，一个是电容电流，另一个是中性点电阻电流，两者相差90º。
故障回路的零序电流等于接地点电流与本线路接地电容电流向量差，即等于所有非故障线路接地电容电流与电阻性电流向量和的负值。
如：电阻接地系统（IR=1—1.5IC）IC 阻值IR 故障I合
6KV 10—50 20—200 20—80 25—200
10KV 30—60 20—150 40—100 50—160
建议零序电流互感器变比选用：50/1 100/1 150/1 200/1 100/5 200/5
中性点不接地和消弧线圈接地系统用零序电流互感器变比的选择。
这种系统接地电流较大时，或保护最小启动电流较小时，可选用大一些变比的零序电流互感器，如50/1；100/1；100/5；150/5及以上。
可是有的中性点不接地系统一般不允许接地电流超过10A，所以一般10A以下保护就要动作。
消弧线圈接地系统由于电感电流和电容电流的中和后，一般也不会有超过10A的接地电流（一般都是过补偿，实际接地电流已是电感电流）由于使用的综合保护（不用综合保护的有时用高灵敏度零序电流互感器，和与其配套的继电器，见2）。
就要求有整定值，一般定值≤10A，如整定值一次电流为5A，可考虑100/5A或20/1A ，一次电流5A时，二次电流0.25A，一般已超过综合保护的启动电流。
如综合保护最小启动电流>0.25A也只好选用75/5；50/5；15/1；10/1的变比，这些变比的零序电流互感器最好选用整体式的，否则精度要差一些。
大电流接地系统变比的选择
中性点接地系统单相接地就是单相短路。
变比可以选大一些，如：150/5；150/1以上变比，不要太小，否则躲不过不平衡电流。
注意零线（N）不要穿过CT。
零序电流互感器二次额定电流的选择
国标规定有1A、2A、5A。
考虑到零序电流互感器一般都是小变比，所以尽量选用1A的，来提高带负载能力。
但是有些综合保护设定1A或5A时是用菜单选择，这时零序电流互感器的二次额定电流就要服从主CT二次额定电流值。
