16--第七章、 综合布线工程验收与鉴定

全部检测或抽样检测的结论为合格，则竣工检测的最后结论为合格；
全部检测的结论为不合格，则竣工检测的最后结论为不合格。
最后，验收机构进行竣工检测并做出评价，各项测试和评价应有详 细记录，作为竣工资料的组成部分，并作为判定系统是否合格的重要依 据。竣工检测合格判据包括单项合格判据和综合合格判据。
7.3 综合布线工程文档归档
4. 信息插座和光缆芯线终端安装的检验
(1) 信息插座安装在活动地板或地面上时，接线盒应严密防水、防尘。 (2) 信息插座的安装要求如下： 安装在墙体上，底边离地面300mm，如果地面采用活动地板时， 应加上活动地板内净高尺寸，面板应保持在一个水平面上； 安装在活动地板或地面上的信息插座，应固定在接线盒内；接 线盒盖可开启，盖面应与地面齐平； 面板安装螺丝必须拧紧，不应产生松动现象； 信息插座应有标签，以颜色、图形、文字表示所接终端设备的 类型。 (3) 光缆芯线终端的连接盒面板应有标志。
②综合合格判据如下：
光缆布线全部检测时，如果系统中有一条 光纤链路无法修复，则 判为不合格； 双绞线电缆布线全部检测时，如果无法修复的信息点或线对数目中 有一项超过不合格信息点或线对数目总数的1%，则判为不合格； 双绞线电缆布线抽样检测时(允许以不低于10%的比例进行随机抽 样检测，抽样点必须包括最远布线点)，被抽样检测点（线对）不 合格比例不超过1%，则视为抽样检测通过，不合格点（线对）必 须予以修复并复验。被抽样检测点（线对）不合格比例超过1%， 则视为一次抽样检测不通过，应进行加倍抽样；加倍抽样不合格比 例不超过1%，则视为抽样检测通过。如果不合格比例仍超过1%， 则视为抽样检测不通过，应进行全部检测，并按全部检测的要求进 行判定；
（4）双绞线电缆芯线终结应符合要求：
终结时，每对双绞线应保持扭绞状态，扭绞松开长度对于5类线不应
大于13mm；
双绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行 卡接；在同一布线工程中两种连接方式不应混合使用；
卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数
电缆按标准色谱的组合规定进行排序； 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种 端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线 序排列使用同一种标准； 屏蔽双绞线电缆的屏蔽层与接插件终结处的屏蔽罩必须以可靠的 360°圆周接触，接触长度不宜小于10mm。
(2) 机柜、机架上的各种零件不得脱落或碰坏，有脱落的漆面应予以补漆， 各种标志应完整、清晰。
(3) 机柜、机架的安装应牢固，有抗震要求时，应按施工图的抗震设计进
行加固。 (4) 机柜不宜直接安装在活动地板上，宜按设备的底平面尺寸制作底座，
底座直接与地面固定，机柜固定在底座上，然后敷设活动地板。
(5)安装机架面板，架前应预留有800mm空间，机 架背面离墙距离应大 于600mm，以便于安装和施工，背板式配线架可直接由背板固定于墙 面上。 (6)壁挂式机柜距地面宜为1200mm。 (7)桥架或线槽应直接进入机架或机柜内。 (8)各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于 2mm。 (9)接线端子各种标志应齐全。 (10)背架式跳线架应经配套的金属背板及线缆管理架安装在可靠的墙壁 上，金属背板与墙壁应紧固。
（6）线缆终结的一般要求如下：
线缆标识内容正确； 线缆中间不允许有接头； 线缆终结处必须牢固，接触良好； 双绞线电缆与插接件连接的线号、线位、色标不得颠倒和错接。
（7）光缆芯线终结应符合下列要求：
采用光纤连接盒对光纤进行连接、保护，在连接盒中光纤的弯 曲半径应符合安装工艺要求； 光纤熔接处应加以保护和固定，使用连接器以便于光纤的跳接。
二、验收项目及内容
按照GB/T 50312-2007的规定，综合布线系统工程检测验收应 按表7-1所列项目、内容进行检验。
表7-1综合布线系统工程检验项目及内容
在验收中发现不合格的项目，应由验收机构查明原因，分清责任，提出 解决办法。 综合布线系统工程如果采用计算机进行管理和维护工作，应按专项进行 验收。
③综合布线系统各配线区（管理）布局图；
④信息端口与配线架端口位置的对应关系表； ⑤综合布线系统路由图；
7.2 综合布线工程验收
一、验收方式
综合布线系统工程验收一般采用分阶段验收和竣工总验收相结合的 方式，一般应包括开工前检查、随工验收、初步验收和竣工总验收等验 收过程。 （1）开工前检查：包括环境检查和设备材料检验。 （2）随工验收：主要应对工程的隐蔽部分进行边施工边验 收，以便 及早发现工程质量问题，避免造成人力、物力和财力的大量浪费。
④ 信息端口与配线架端口位置的对应关系表：表中应严格给出信息端口编
号与配线架端接位置编号之间的一一对应关系。
⑤ 综合布线系统路由图：路由图应反映路由的类型，接地情况，路由在楼 层配线间、楼层内的走向及其占用情况。 ⑥ 综合布线系统性能测试报告：测试报告应反映整个系统中的每一条链路， 即每个信息点及其水平布线电缆(信息点）、垂直布线电缆的每一对， 以及光缆布线的每芯光纤通过测试与否的情况，未通过测试的，应在测 试报告中注明。
(3) 工程验收项目的内容和方法，应按GB/T50312-2007的规定来执行；
(4) 由于综合布线系统工程涉及面广，因此，还会涉及通信、机房、防雷、防火等多项技术 规范，比如： • 《通信管道工程施工及验收技术规范八修订本》YDJ39-1997
•
• •
《建筑物防雷设计规范》GB50057-94
《计算机场地设计要求》GB 2887-2000 《建筑设计防火规范》GBJ16-87《建筑室内装修设计防火规范》GB50222-95
② 综合布线系统信息点分布平面图：分布图应反映每楼层信息点在房间
中的位置、类别及编号，不能使用的信息端口位置也应予以标出。 ③ 综合布线系统各配线区布局图：布局图应反映电缆布线，各配线区双
绞线电缆的数量、类别，配线连接硬件的数量、类别，进出线位置、
编号及色标；光缆布线，各配线区内光端口的编号，连接硬件的数 量，光纤的数量、类别。若已连接跳线，还要反映跳线的走向。
三、验收基本要求

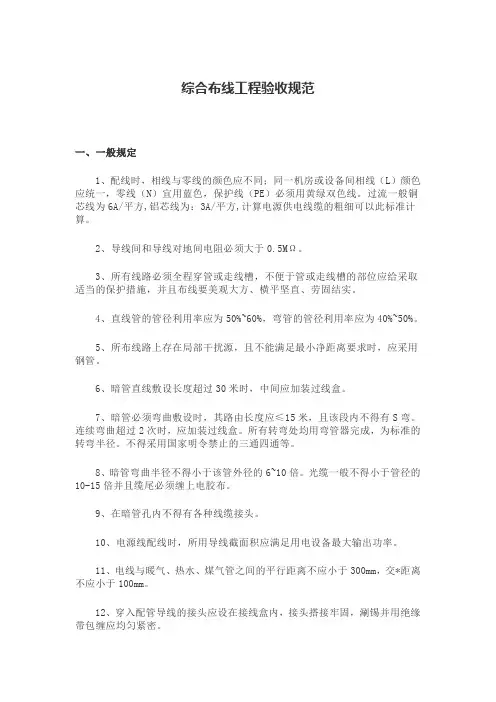

1. 一般要求
（1）应使用专用测试仪器对系统的各条链路进行检测，评定系统的信号 传输技术指标及工程质量； （2）工程施工前应按GB/T50312-2007中的有关规定，对交接间、设备间、 工作区的建筑和环境条件进行检查； （3）采用专用计算机进行管理和维护工作的综合布线工程应按专项进行 验收；
（4）建筑群主干光缆支持的距离大于GB/T50311中规定的传输距离时， 应按光纤传输系统的要求进行检测和验收；
（5）设备材料的进场检测验收应执行GB/T50312中的规定。
2. 线缆敷设和终结的检测
（1）线缆的弯曲半径应符合规定；
非屏蔽4对双绞线电缆的弯曲半径应至少为电缆外径的4倍；
屏蔽4对双绞线电缆的弯曲半径应至少为电缆外径的6-10倍；
第7章 综合布线工程验收与鉴定
目
7.1 验收概述
录
7.2 综合布线工程验收
7.3 综合布线工程文档归档
7.4 综合布线工程的鉴定
7.1 验收概述
1. 验收标准及依据
(1) 首先必须以标书、工程合同、设计方案、设计修改变更单为依据； (2) 布线链路性能测试应符合YD/T 926-2001《大楼通信综合布线系统规范》的要求，对于该 规范未规定的新线缆部分可遵照TIA/EIA 568 B或ISO/IEC 11801:2002来执行；
由中立的有资质的第三方认证服务提供商来提供测试验收服务。
就我国目前的情况而言，综合布线系统工程的验收小组应包括工程 双方单位的行政负责人、相关项目主管、主要工程项目监理人员、设计 施工单位的相关技术人员、第三方验收机构或相关技术人员组成的专家 组。主要有以下几种验收组织形式：
施工单位自己组织验收 施工监理机构组织验收 第三方测试机构组织验收
② 布线系统工程施工单位应将工程实施过程中的各项随工检验的详细 记录和各种技术资料准备充分，并在竣工验收前移交给建设单位。
（2）竣工技术资料验收
① 综合布线系统总图：系统总图应反映整个布线系统的物理连接拓扑结 构，图中应注明光缆的数量、类别、路由，每根光缆的芯数、垂直 布线对绞电缆的数量、类别、路由，每楼层水平布线双绞线电缆的 数量、类别、信息端口数；各配线区在建筑物中的楼层位置。
（5） 线缆一般应按下列要求敷设：
线缆的型号、规格应与设计规定相符；
线缆的布放应自然平直，不得产生扭绞、打圈、接头等现象，不应受 到外力的挤压和损伤； 线缆两端贴有标签，应标明编号，标签书写应清晰、端正和正确，标 签应选用不易损坏的材料； 线缆终结后，应有余量。交接间、设备间双绞线电缆预留长度宜为0.51.0m，工作区为10-30mm； 光缆布放宜盘留，预留长度宜为3-5m，有特殊要求的应按设计要求预 留长度。
(5) 当遇到上述各种规范未包括的技术标准和技术要求时，可按有关 设计规范和设计文件的要求办理； (6) 建筑群区域内电、光缆与各种设施之间的间距要求按《本地网通
信线路工程验收规范》 (YD5051-1997) 中的相关规定执行。

2. 验收组织
按照综合布线行业国际惯例，大中型综合布线系统工程的验收主要
（3）初步验收：为保证竣工验收顺利进行，对大、中型工程项目在 竣工验收前一般应安排初步验收。由建设单位组织设计、施工、监理、 建设等单位的人员参加。初步验收包括检查工程质量，审查竣工资料等， 对发现的问题提出处理意见，并组织相关责任单位落实解决。 （4）竣工总验收：是工程建设的最后一个环节。 竣工验收的内容包括： ①确认各阶段测试检查结果； ②验收组认为必要的项目的复验； ③设备的清点核实； ④全部竣工图纸、文档资料审查等 ⑤工程评定和签收。
主干双绞线电缆的弯曲半径应至少为电缆外径的10倍； 光缆的弯曲半径应至少为光缆外径的15倍。 （2）电源线与综合布线系统线缆应分隔布放,线缆间的最小净距应符合
