二、结构设计应考虑的主要因素
为实现结构设计的基本目标，进行结构 设计时应考虑的主要因素有:稳定性、强 度、安全性、适用性、耐久性和成本控 制要求等。
不同的结构设计应考虑的因素各有侧重 ，但无论在哪一类用途的结构设计中， 安全都是至关重要的因素。
安全 性
强度
适用 性
稳定 性
设计 结构
.....
耐久 性
批量制造中，还可以来用不需要连接的塑料整体成型的结构。 讨论:相片架的设计分析是从哪些因素来考虑的?
站立式办公桌方案设计
从结构稳固性、使用的耐久性、安全性、适用性等方 面设计分析站立式办公桌，完成方案的制定，每组至少完 成三个方案，并画出详细的设计草图。
组内讨论：从功能实现、工艺、成本、可行性等方面 分析与权衡，筛选出一至两个方案用于展示与交流。
第一章 结构及其设计
1.4简单结构的设计
简单结构的设计
任务一：分析结构设计应考虑的主要因素 任务二：设计并制作站立式办公桌
任务一 分析结构设计应考虑的主要因素
同学们每天都要走好几遍楼梯？有没有发现室外楼ቤተ መጻሕፍቲ ባይዱ和室内楼梯的不同呢？
拓展阅读
● 商业建筑设计规范 ● 商店营业厅的出人门、安全门净宽度不应小于1.40 m,不应设置门槛。 ● 营业部分的公用楼梯、坡道应符合下列规定: ● (1)室内楼梯的每梯段净宽不应小于1.40 m,踏步高度不应大于0.16m, 踏步
成本
P案例分析
简易相片架的设计目的:设计一个简易相片架。 要求: 1.能方便地取放相片。 2.具有一定的稳定性和强度。相框不易变形，支架不易松动，相框
与支架连接牢固。3.具有一定的装饰性。 4.相框的长度、宽度、厚度的尺寸要求为175 mm x 125 mmx 10 mm。 设计分析: 相片架的结构可分为两部分，即相框和支架。 1.相框的结构设计 在取放相片时，相框的构件需要承受-定的外力， 所以在相框结构
简单结构设计(教案)
课题：简单结构的设计案例授课教师：东阳中学张华伟一、教学目标：1.知识目标：（1）通过简易秋千架的设计，掌握结构与稳定性、强度、功能的关系。
（2）通过简易秋千架的设计案例分析，熟悉设计的一般过程。
2.能力目标：（1）能围绕设计要求进行简单结构的设计，绘制设计图纸并能制作模型或原型。
（2）通过动手实践、合作探究，实现解决实际问题和团结协作的能力迁移。
二、教学重点难点：1.教学重点：综合理解所学知识，并运用到结构设计中，以解决实际问题。
2.教学难点：根据多种设计方案提出科学合理的评价，并能对作品方案进行优化。
三、教学方法及教学手段：在本节课的教学中，教师将采用“主导—主体”的设计模式，引导学生进行自主探究、知识建构和能力拓展。
总体教学流程为：“情境导入——合作探究——自主发现——能力展现——总结提升”。
1.学生分组设计秋千架结构方案，制作秋千架模型。
2.让学生进行设计师的角色扮演，对各组作品进行评价和优化，形成知识的迁移和能力的拓展。
四、教学准备：多媒体课件、制作材料、制作工具、各式秋千架模型五、教学过程：（一）、新课导入：师：这是什么？（展示一次性筷子）生：一次性筷子。
师：对，一次性筷子。
筷子除了作为用餐的工具，还能派上什么用场？生：……师：我们通用技术课里面学习了结构与设计的许多知识，我们能否用这种材料进行一些简单结构的设计与制作呢？展示图片：桌子、杯垫、风车等师：这些作品在设计的过程中，从结构设计的角度应考虑哪些问题？生：稳定性、强度、功能、安全、美观……师：结构设计应以一种或几种功能的实现为基本目标，应满足设计规范，满足使用者的基本需要。
师：结构设计要考虑的主要因素？影响稳定性和强度的主要因素？生：……师：很好，今天我们就用一次性筷子来设计制作一个简单的秋千架，看看大家能否把所学知识用到实践活动中。
（二）、设计制作——简单的秋千架的结构设计与制作活动要求说明：1.设计项目：设计一个放在桌面上具有一定稳定性和强度的秋千架。

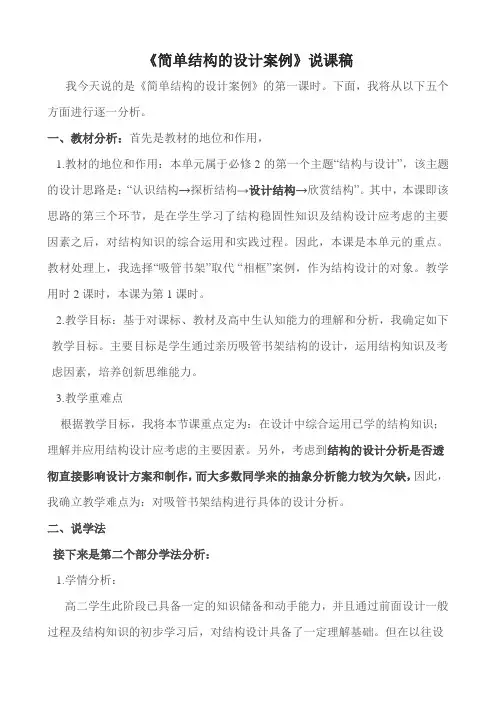

【原创】《简单结构的设计案例》说课稿
《简单结构的设计案例》说课稿我今天说的是《简单结构的设计案例》的第一课时。
下面，我将从以下五个方面进行逐一分析。
一、教材分析：首先是教材的地位和作用，1.教材的地位和作用：本单元属于必修2的第一个主题“结构与设计”，该主题的设计思路是：“认识结构→探析结构→设计结构→欣赏结构”。
其中，本课即该思路的第三个环节，是在学生学习了结构稳固性知识及结构设计应考虑的主要因素之后，对结构知识的综合运用和实践过程。
因此，本课是本单元的重点。
教材处理上，我选择“吸管书架”取代“相框”案例，作为结构设计的对象。
教学用时2课时，本课为第1课时。
2.教学目标：基于对课标、教材及高中生认知能力的理解和分析，我确定如下教学目标。
主要目标是学生通过亲历吸管书架结构的设计，运用结构知识及考虑因素，培养创新思维能力。
3.教学重难点根据教学目标，我将本节课重点定为：在设计中综合运用已学的结构知识；理解并应用结构设计应考虑的主要因素。
另外，考虑到结构的设计分析是否透彻直接影响设计方案和制作，而大多数同学来的抽象分析能力较为欠缺，因此，我确立教学难点为：对吸管书架结构进行具体的设计分析。
二、说学法接下来是第二个部分学法分析：1.学情分析：高二学生此阶段已具备一定的知识储备和动手能力，并且通过前面设计一般过程及结构知识的初步学习后，对结构设计具备了一定理解基础。
但在以往设计制作中，大多数同学不太自觉去经历设计的一般过程，往往是急于动手、边做边想、“凑”方案，难以达到技术实践的目标。
2.学法指导：根据此学情，本节课注重学生的设计过程，学生的学法有：（1）在设计分析、方案构思阶段/运用自主探究、合作交流学习方法，理论依据是皮亚杰的建构主义学习理论。
（2）在改进设计成果中/运用自评与互评相结合学习方法，理论依据是加德纳的多元智力理论。
三、说教法综合以上教材分析及学情分析，本节课我的教学方法有：1.教学方法：基于现代心理学中情感和认知活动相互作用的原理，以书架图片导入教学的情境教学法；依据夸美纽斯的“直观性原则”，用实物启发学生思考的直观教学法；以及根据建构主义教学论中“以学生为中心，教师为指导”的理念，鼓励学生协作、探索的合作教学法和任务驱动教学法；（50〞）2.教学准备：另外，课前需准备：多媒体课件、投影仪、吸管书架模型、吸管牙签组合教具学具、倒计时软件四、说教学过程对于教学过程，我分为以下六个环节：（一）情境创设引入目标 3分（二）明确要求巩固旧知 3分（三）设计分析分组探究17分（四）分组构思自评互评14分（五）总结拓展加深理解2分（六）课后任务布置作业 1分（一）情境创设引入目标1、导入首先通过展示几幅不同的书架结构图片，激发学生学习兴趣，引出设计课题：“能承重的书架”。
简单结构的设计参考教案[修改版]
![简单结构的设计参考教案[修改版]](https://img.taocdn.com/s3/m/5260f2decfc789eb162dc850.png)
第一篇：简单结构的设计参考教案第三节简单结构的设计一、教学目标通过教学，能使学生达到以下目标：知识与技能1. 熟悉设计一个简单结构应考虑的主要因素。
2. 能对相片架进行结构设计，并绘制设计图纸，做出模型或原型。
3. 通过相片架的结构设计，进一步熟悉结构设计的方法、步骤等。
过程与方法1. 通过设计个性相片架，经历将人们的需求和愿望确认为值得解决的技术问题、并形成设计方案的过程，初步学会从技术的角度提出问题、解决问题，能多角度提出解决问题的方案，发展创造性想象的能力。
2. 通过制作个性相片架和搭建相片架模型，经历技术方案实现的过程，初步学会原型或模型的制作、装配、调试的方法，体验意念具体化和方案物化过程中的复杂性和创造性，发展动手实践能力。
3. 通过设计制作相片架原型或模型的实践活动，经历技术设计中交流与评价的过程，初步学会一些技术交流的方法，发展技术的表达和评价能力。
情感、态度、价值观1. 通过设计制作相片架原型或模型，能够安全而又负责地参加技术活动，具有良好的合作和交流的态度，养成严谨、负责、进取的良好品质。
2. 通过设计制作相片架模型或原型，认识技术的创造性特征，培养富于想象、敢于表现个性、勇于创新的个性品质。
二、教学重难点教学重点：1. 熟悉结构设计应考虑的主要因素。
2. 熟悉结构设计的方法和步骤。
教学难点：1. 确定结构设计方案。
2. 制作结构模型或原型。
三、教学分析教学思路：通过“如果没有丰富的结构设计，我们的生活将会怎样？我们能离开结构设计吗？”这个问题引发学生的讨论和思考，从而导入新课。
第一部分：通过播放有关结构设计的视频，引导学生讨论、思考和感受结构设计的重要性。
第二部分：通过“儿童自行车设计”的案例分析，使学生理解结构设计的目标及要求。
第三部分：通过“20世纪十大技术失误”的案例分析，加深学生对结构设计应考虑的主要因素的理解。
第四部分：通过个性相片架的设计制作活动，使学生了解简单结构设计的过程和方法，强化学生对知识的理解与整合，提高学生的动手实践能力。

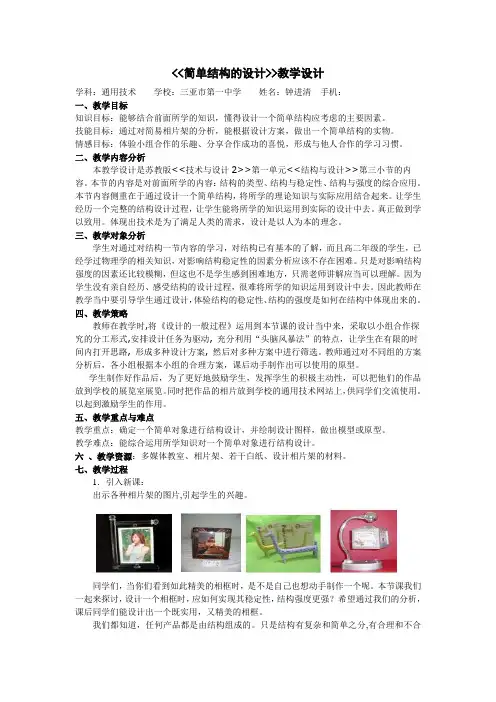

简单结构的设计教学设计
<<简单结构的设计>>教学设计学科：通用技术学校：三亚市第一中学姓名：钟进清手机：一、教学目标知识目标：能够结合前面所学的知识，懂得设计一个简单结构应考虑的主要因素。
技能目标：通过对简易相片架的分析，能根据设计方案，做出一个简单结构的实物。
情感目标：体验小组合作的乐趣、分享合作成功的喜悦，形成与他人合作的学习习惯。
二、教学内容分析本教学设计是苏教版<<技术与设计2>>第一单元<<结构与设计>>第三小节的内容。
本节的内容是对前面所学的内容：结构的类型、结构与稳定性、结构与强度的综合应用。
本节内容侧重在于通过设计一个简单结构，将所学的理论知识与实际应用结合起来。
让学生经历一个完整的结构设计过程，让学生能将所学的知识运用到实际的设计中去。
真正做到学以致用。
体现出技术是为了满足人类的需求，设计是以人为本的理念。
三、教学对象分析学生对通过对结构一节内容的学习，对结构已有基本的了解，而且高二年级的学生，已经学过物理学的相关知识，对影响结构稳定性的因素分析应该不存在困难。
只是对影响结构强度的因素还比较模糊，但这也不是学生感到困难地方，只需老师讲解应当可以理解。
因为学生没有亲自经历、感受结构的设计过程，很难将所学的知识运用到设计中去。
因此教师在教学当中要引导学生通过设计，体验结构的稳定性、结构的强度是如何在结构中体现出来的。
四、教学策略教师在教学时,将《设计的一般过程》运用到本节课的设计当中来，采取以小组合作探究的分工形式,安排设计任务为驱动, 充分利用“头脑风暴法”的特点，让学生在有限的时间内打开思路, 形成多种设计方案, 然后对多种方案中进行筛选。
教师通过对不同组的方案分析后，各小组根据本小组的合理方案，课后动手制作出可以使用的原型。
学生制作好作品后，为了更好地鼓励学生，发挥学生的积极主动性，可以把他们的作品放到学校的展览室展览。
同时把作品的相片放到学校的通用技术网站上，供同学们交流使用。
结构功能的实现与简单结构的设计 课件苏教版(2019)高中通用技术必修《技术与设计2》
赵州桥的弧线平拱和敞肩小拱给人以巨身 轻灵，跃跃欲飞的动感；雕刻有各种精美图案， 刀法苍劲，造型生动，线条刚劲之中见柔和， 稳重之中显轻灵，雄伟之中含隽永！
古代的木工技艺一直是中国古典家具中令人神往的 一面，木工运用巧妙的构思创造出传奇般的榫卯结构。 榫卯是中国建筑中最早具有科学设计意义的语言；传统 建筑的精华是以无与伦比、错综复杂的榫卯斗拱设计而 赋予它生命的。
在起重机领域，中国遥遥领先!!!
练习：在自行车家族中有性能各异的不同车型:
如装有辅助小轮的童车、双梁载重车、弯梁女式
车、双坐双脚蹬的双人车等，这些特殊功能的实
现，是因为设计者改变了: C
A.车的自重
B.车的材料
C.车的结构
D.车的大小
★任务二 欣赏经典结构的案例
可以从技术与文化两个角度进行赏析
1、事物的结构决定了其功能 2、结构的变化往往导致功能的变化。
拐
椅子
杖
沙发 床
结构与功能的关系往往还需要考虑使用的环境、时间等 因素。结构在规定使用期限内和规定的条件下，完成预定功 能的可能性称为可靠性。
可靠性是安全性、适用性、耐久性的总称。 1.安全性：指结构在正常使用时能承受可能出 现的各种荷载。 2.适用性：指结构在正常使用时具有良好的工 作性能 3.耐久性：指结构在规定环境下和预定设计使 用年限内，能保持正常使用
第4节 简单结构的设计
我们日常生活当中会经常说到设计。比如：发型的设计，服装设计, 建筑设计，室内装修，汽车设计，桥梁设计等等。
赵州桥
贵州盘龙江大桥---桥面距离江面280米
复习： 设计的一般过程是怎样的？
1. 发现和明确问题； 2. 制定设计方案； 3. 制作模型或原型； 4. 测试、评估及优化； 5. 产品的使用和维护。
简单结构的设计案例
简单结构的设计案例
教者：曾友元
湖南临澧一中课件
同学们觉得设计一个相框有些什么要求呢？ 设计要求：
1、 2、 3、 4、
湖南临澧一中课件
请各小组按照刚才总结的设计要求， 设计并制作一个自己满意的相框（要求小 组成员分工合作，共同探究）。 比一比哪一组设计制作的作品最好！
湖南临澧一中课件
湖南临澧一中课件
个性化需要
功能 成本
寿命 安全
结构设计的 主要因素
强度
……
稳定性
美观
湖南临澧一中课件
课后利用其它材料，制 作一个简易相框。
步骤： 1、组长对各组员分配任务； 2、画设计草图； 3、按设计要求与草图制作作品，同时思考并 总结以下问题（把总结的结论写在学案上）： (1)相框结构的设计需要考虑哪些因素？ 各个因素之间会不会互相制约？ (2)怎么来解决相框稳定性和强度的问题？
湖南澧一中课件
创新 20分 自评
稳固 10分
美观 10分
实用 10分
总分
湖南临澧一中课件
问题一：相框结构的设计需要考虑哪些因素？ 各个因素之间会不会相互制约？
相框设计
问题二：如何解决相框稳定性和强度的问题？
湖南临澧一中课件
创新 20分 自评 互评
稳固 10分
美观 10分
实用 10分
总分
作品共计（自评+互评）
分
湖南临澧一中课件
如果使用其它的材料制作 相框，制作过程会有什么变 化？(比如：工具、方法、 连接方式等)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在实际生活中,人们选择相片架, 不仅考虑 造型、材料、稳定性等因素, 还考虑相片架的 颜色、造型与房间的整体是否协调,相片架的摆 放方式与房间的空间关系等。例如,房间内的桌 子比较小,而房间的墙上有大面积的空白,此时 就可能会选择悬挂式的相片架,而不会选择用支 架式的相片架。
作业：
根据所学结构的知识，准备材 料，设计出一个作品。突出结构的 稳定性、强度、美观、实用。（作 品可以是报架、鞋架、书架、相片 架、桥梁的模型等等。材料可用硬 纸壳、木料、塑料、金属等。）
3、设计简易相片架。
（1）要求：水平要超过教科书中的三个方案，因为你是 站在别人的肩膀上。在相框和支架的设计上都要有创意 （2）目标激励： a、有创意的设计方案要到学校存档，发布到校园网上。 b、你所做的模型或原型还可送给你最要好的同学，因是 自己亲手所做，比买贵重物品相送更能表达纯洁的友谊。 c、最先设计出来的同学到黑板上画出方案并讲解方案的 结构和设计思想。 每个同学充分发挥自己的想象，所做方案各不相同。 教师在同学中巡视，对于所设计的方案有创意的同学， 教师在成绩册中当场予以记载，并要求课后用A4纸画好 交老师存档。
温馨提示：相框设计主要从强度、安全、 审美、个性、功能、创意、成本、功能等方 面介绍。
显创意、展风采
评分标准：
项目 比重 得分
创新 40％
工0％
小结
（一）学习结构设计的重要性。 （二）学习结构设计的目标及要求 （三）学习结构设计应考虑的主要因素： （四）简单结构的设计案例
马上行动：
从造型、材料、稳定性和强度等方 面 , 比较上述案例中三个设计方案中相 片架的结构的特点,并构思其他设计方案, 列出方案要点。
2、根据所学知识为设计简易相片架作 好准备。
（1）小组讨论制作简易相片架应考虑那 些方面的因素并落列出来。 （2）在相框和支架的设计上都要有创意， 并画出草图。
4、探究： 在某些地震灾区, 居民采用“木
板夹心”结构筑墙建房,这种由当地农 民创造出的结构能经受地震的考验,
具有较好的抗震效果。请简要说明这 种结构的特点,并根据所学的有关结构 与设计的知识,对这种结构设计进行分 析。
创意相框设计
创意相框设计
创意相框设计
显创意、展风采
各小组先用5分钟完善自己的设计并讨论 一份说明书，介绍本小组的设计，然后参加 “显创意、展风采”班级简单结构设计大赛， 用3分钟左右时间介绍自己的设计，由评分员 评分，最后根据分数选出一、二、三等奖
