聚丙烯介绍
聚丙烯（PP）介绍
聚丙烯最突出的性质是多面性，它能适合于许多加工方法和用途。
它的价值和多面性主要来自于优良的耐化学品性能、在大宗热塑性塑料中最低的密度和最高的熔点、适中的成本。
化学和性能
聚丙烯（简称PP）与聚乙烯（PE）不同之处在于，前者每隔一个碳原子上就有一个甲基，这起到使链硬化的作用。
除非这些甲基处于链的同一侧位置上，聚合物不会结晶。
在Natta和Ziegler（互相独立地）开发出立体定向催化剂之前，只能生产出软且粘连的无规立构聚丙烯。
商业塑料的硬度和耐溶齐小胜源自结晶性。
PP的链比PE的硬，因而PP有较高的熔化温度和抗张强度，但结晶度较低。
PP 均聚物的熔点约为330°F，取决于加热速度和热历史。
在PP链上间隔地插入乙烯（无规共聚），链会变得更缺乏规则和更柔软，从而降低聚合物的结晶度、模量、熔点和熔点锐度。
典型的无规共聚物是比较透明的，熔点在293—305°F范围内。
当乙烯含量升高时，聚合物的结晶度越来越低，最
后变成乙烯一丙烯橡胶（EPR）。
另一类重要的共聚物是抗冲击非均相共聚物。
这些产品是由橡胶（有时为PE）
在均聚物基体中聚合而制得的。
所用橡胶通常为EPR，它生成一个与均聚物基体分离的相态，形成有光雾。
半透明的外观。
这些材料并非真正的嵌段共聚物，因为其中的橡胶相可被溶剂所革取。
用EPR与PP共混可得类似的产品，抗冲击共聚物具有和均聚体物相似的熔点。
分子量和分子量分布在PP加工过程中很重要。
在446T和4．75磅负荷下的熔
体流动是熔体粘度的一个指数，该指数与重均分子量相关。
商品聚丙烯的熔体流动有低至0．25克／10分钟到高达800克／10分钟。
分子量分布用重均分子量与数均分子量的比值来表示，高结晶度PP的这个比值可以高达11；而用作熔吹织物的PP则可低至2．l。
这个比值在纤维纺丝过程中极为重要，而且影响到挤压、挤出物胀大、模塑内应力和定向过程。
象大多数聚合物一样，聚丙烯会氧化，特别是在熔化加工过程中。
就PP而论，采取清除攻击叔氢的自由基来保护聚合物。
对于在高温下长期使用的PP，则采
用复杂的多组分稳定剂体系；对于限制气味或味道的场合，稳定体系必须非常简单。
如果用于防阳光（紫外线）可加入炭黑或用专门的稳定方法。
普通PP的抗张强度为34．5MPa，弯曲模量约为1723MPa。
有抗张强度为100MPa，弯曲模量为9650MPa的玻璃填充级PP。
矿物填充级PP的弯曲模量可高达约4480MPa，但抗张强度增加不多。
在低于一75°F时仍保持延展性。
抗张强度低
至18 6MPa和弯曲模量低至689MPa的抗冲击共聚物已经不是最近出现的品种了。
现代聚合反应过程能生产出可填补聚丙烯与烯烃橡胶之间空白的材料。
除了强氧化剂和非极性溶剂外，PP对化学侵蚀有很强的抵抗力。
例如，发烟硝
酸或热的浓硫酸能使PP降解，但浓度较低的溶液则对PP无害。
液体如汽油、
二甲苯和氯代烃能使PP溶胀并变软。
共聚物溶胀程度比均聚物高。
PP从这类溶剂中取出后，其尺寸又会恢复原状。
由于PP表面惰性极大，如果不采用火焰处理或类似技术，很难在PP上进行印刷、涂漆及粘合。
聚丙烯的燃烧热很高，很难制成阻燃级产品，但市场上有几种牌号的阻燃级PP
出售。
PP还是优秀的电绝缘体，其介电常数和损耗因数很低。
它的耐湿性很好，但不是良好的阻隔氧气的材料。
用途
纤维是PP的一个主要市场。
通过拉伸或定向，可使其抗张强度提高15倍之多。
抽丝产品包括衣物、尿布、非织品。
家具革、农用袋、线绳、铺地织物、带。
地毯和地毯背村。
PP还可以铸造或定向拉伸成为薄膜。
定向薄膜可作为香烟。
糖果及许多物品的包装材料；非定向膜用于电容器或包装材料。
PP片材用于制热成型的食品容器，这连同隔潮和传气传味性能必须符合FDA规定。
新型极低模量级产品可以用压延机压延，并与软质乙烯基树脂争夺市场。
通过注射吹塑法、挤压吹塑法或拉伸吹塑法，可以把PP加工成中空制品。
为了提高吹塑和热成型性能，已开发出高熔体强度级PP。
市场上有快速加工挤压贴胶级PP；聚丙烯卓越的电性能，使其适合于作电话线和数据传输电缆的绝缘材料。
许多不同类型的注塑部件是由PP或它的抗冲击共聚物制成的。
在汽车市场。
，共聚物被用作内部装演和面板、外部组件和蓄电池等；均聚物和填充级用于发动机箱罩或作仪表板。
玻璃填料级PP用作装饰品或器具的部件。
所有无填料的PP树脂均可作家用品，医疗器具，包括一次性放射性杀菌用品，主要使用低成本的均聚物和无规共聚物。
薄壁模塑容器扩大了PP传统包装市场的范围，如防窜改的密封器和配料器。
PP塑料基本特性及介绍
PP塑料基本特性及介绍PP塑料（聚丙烯）是一种常见的热塑性塑料，具有许多优良的特性，被广泛应用于各种领域。
以下是PP塑料的基本特性及介绍：1.物理特性：PP塑料具有良好的物理特性，如高强度、刚性和耐磨性。
它具有较高的耐热性，能够在相对较高的温度下保持其形状和性能。
另外，PP塑料具有较低的密度，使其成为一种轻量化的材料，适用于要求重量轻的产品。
2.化学特性：PP塑料具有出色的化学稳定性，能够在酸性、碱性和溶剂等多种化学环境中保持稳定。
它不易被化学溶剂侵蚀，具有良好的防腐蚀性能，适用于一些需要长期稳定性的应用场景。
3.阻燃性：PP塑料具有良好的阻燃性能，不易燃烧并且燃烧时释放的有毒气体较少，符合环保要求。
这使得PP塑料在一些要求阻燃性能的场合得到广泛应用，如电气设备、航空航天等领域。
4.可加工性：PP塑料易于加工成各种形状和尺寸的制品，具有良好的成型性和加工性能。
它可通过吹塑、挤塑、注射成型等多种加工方式进行加工，成本较低且效率高，适合大规模生产。
5.环保性：PP塑料是一种环保材料，可实现循环利用和再生利用。
由于其可回收性强，对环境的影响较小，符合现代社会对可持续发展和环保的要求。
6.应用领域：PP塑料广泛应用于各个领域，如家用电器、汽车零部件、食品包装、医疗器械、建筑材料等。
由于其优良的特性和广泛的应用范围，PP塑料已成为一种不可或缺的材料。
总的来说，PP塑料是一种具有优良特性和广泛应用领域的热塑性塑料，受到市场和行业的青睐。
在未来，随着技术的不断发展和应用领域的扩大，PP塑料将会更加广泛地应用于各个领域，并为人类社会的发展做出更大的贡献。
PPPET材料介绍
PPPET材料介绍PP材料：聚丙烯（Polypropylene）一、基本特性聚丙烯（PP）是一种热塑性树脂，具有良好的化学稳定性和物理性能。
它是一种相对较轻的塑料，在化学品、耐磨性和透明度方面具有出色的性能。
PP材料具有良好的刚性和韧性，不容易受外界影响而变形或断裂。
此外，它还具有抗水解性和抗微生物侵蚀的特性。
二、常见用途1.塑料包装：PP材料通常用于制作各种类型的塑料袋、塑料瓶和塑料容器等各种包装材料。
2.家居用品：PP材料可以制作各种家居用品，如儿童玩具、储物盒、家具组件等。
3.汽车零件：PP材料具有良好的耐热性和抗冲击性能，常用于汽车内饰件、仪表板等部件的制造。
4.医疗器械：PP材料具有良好的生物相容性，可用于制作医疗器械、药品包装等。
5.电子电器产品：PP材料具有良好的电绝缘性能，可用于制造电子电器设备的外壳、电线等。
三、优点和缺点优点：1.良好的化学稳定性：PP材料对于酸、碱和一些有机溶剂的腐蚀性较小，可以承受较高的温度和压力。
2.良好的机械性能：PP材料具有较高的强度和刚度，耐冲击性好，不易变形或断裂。
3.良好的加工性：PP材料可通过注塑、挤出、吹塑等方法进行加工，适应性广。
4.轻质：PP材料相对较轻，可以减少产品的重量。
5.可回收性：PP材料可回收利用，符合环保要求。
缺点：1.易老化：PP材料在长时间的高温环境下容易老化，降低使用寿命。
2.不耐紫外线：长时间曝光在阳光下，PP材料容易发黄、变脆。
3.不耐高温：PP材料的热变形温度较低，不适合在高温环境中使用。
4.低耐寒性：PP材料的耐寒性较差，在低温环境中易受到影响。
PET材料：聚对苯二甲酸乙二醇酯（Polyethylene Terephthalate）一、基本特性PET材料是一种热塑性聚酯树脂，具有优秀的物理性能和化学稳定性。
它具有良好的机械强度、刚度和耐磨性。
PET材料有较高的熔点和热变形温度，能够承受高温，而且不容易燃烧。
此外，PET材料还具有良好的透明度和良好的电绝缘性能。
聚丙烯原材料
聚丙烯原材料聚丙烯（PP）是一种常见的塑料原料，广泛应用于各种领域，如包装、医疗器械、汽车零部件等。
作为一种热塑性塑料，聚丙烯具有优异的物理性能和化学性能，因此备受青睐。
本文将从聚丙烯的原材料、生产工艺以及应用领域等方面进行介绍。
聚丙烯的原材料主要是丙烯，丙烯是一种石油化工产品，是石油的裂解产物。
丙烯通过聚合反应可以得到聚丙烯。
聚丙烯的生产工艺主要包括石油的提炼、丙烯的裂解和聚合等环节。
在生产过程中，需要考虑原材料的纯度、稳定性以及生产设备的安全性和稳定性。
此外，还需要考虑生产过程中的环保和能源消耗等问题。
聚丙烯具有良好的物理性能，如硬度、耐磨性、耐高温性等，因此在包装领域得到广泛应用。
聚丙烯包装材料可以用于食品包装、医药包装、化妆品包装等，能够有效保护产品，延长产品的保质期。
此外，聚丙烯还可以用于制作各种容器、瓶盖、瓶塞等，应用十分广泛。
在医疗器械领域，聚丙烯也有重要的应用。
聚丙烯具有良好的生物相容性和耐腐蚀性，因此可以用于制作医疗器械和医疗用品。
例如，手术器械、输液瓶、输液管等都可以采用聚丙烯作为原材料，确保产品的质量和安全性。
此外，聚丙烯在汽车零部件领域也有重要的应用。
聚丙烯具有良好的耐磨性和耐高温性，因此可以用于制作汽车内饰件、车身零部件等。
例如，汽车座椅、车门内饰板、仪表盘等都可以采用聚丙烯材料，提高产品的质量和使用寿命。
总的来说，聚丙烯作为一种重要的塑料原料，具有广泛的应用前景。
随着科技的进步和工艺的改进，聚丙烯的性能和品质将得到进一步提升，为各个领域提供更优质的材料，推动产业的发展和进步。
聚丙烯详细介绍

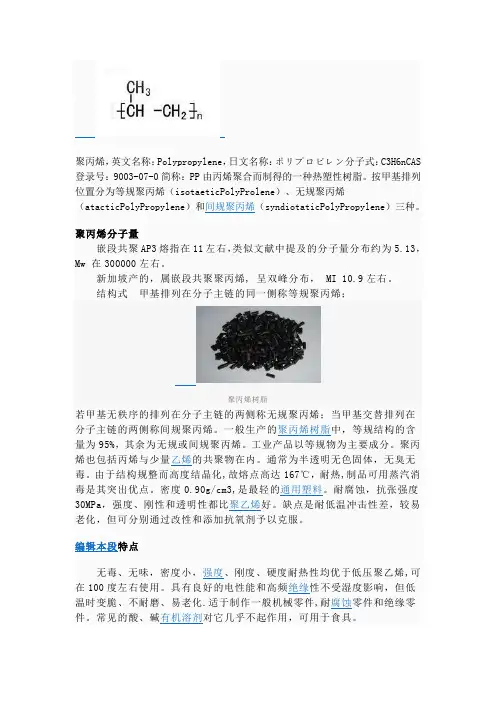

聚丙烯，英文名称：Polypropylene，日文名称：ポリプロピレン分子式：C3H6nCAS 登录号：9003-07-0简称：PP由丙烯聚合而制得的一种热塑性树脂。
按甲基排列位置分为等规聚丙烯（isotaeticPolyProlene）、无规聚丙烯（atacticPolyPropylene）和间规聚丙烯（syndiotaticPolyPropylene）三种。
聚丙烯分子量嵌段共聚AP3熔指在11左右，类似文献中提及的分子量分布约为5.13，Mw 在300000左右。
新加坡产的，属嵌段共聚聚丙烯, 呈双峰分布， MI 10.9左右。
结构式甲基排列在分子主链的同一侧称等规聚丙烯；聚丙烯树脂若甲基无秩序的排列在分子主链的两侧称无规聚丙烯；当甲基交替排列在分子主链的两侧称间规聚丙烯。
一般生产的聚丙烯树脂中，等规结构的含量为95%，其余为无规或间规聚丙烯。
工业产品以等规物为主要成分。
聚丙烯也包括丙烯与少量乙烯的共聚物在内。
通常为半透明无色固体，无臭无毒。
由于结构规整而高度结晶化,故熔点高达167℃，耐热,制品可用蒸汽消毒是其突出优点。
密度0.90g/cm3,是最轻的通用塑料。
耐腐蚀，抗张强度30MPa，强度、刚性和透明性都比聚乙烯好。
缺点是耐低温冲击性差，较易老化，但可分别通过改性和添加抗氧剂予以克服。
编辑本段特点无毒、无味，密度小，强度、刚度、硬度耐热性均优于低压聚乙烯,可在100度左右使用。
具有良好的电性能和高频绝缘性不受湿度影响，但低温时变脆、不耐磨、易老化.适于制作一般机械零件,耐腐蚀零件和绝缘零件。
常见的酸、碱有机溶剂对它几乎不起作用，可用于食具。
编辑本段生产方法①淤浆法。
在稀释剂（如己烷）中聚合，是最早工业化、也是迄今生产量最大的方法。
②液相本体法。
在70℃和3MPa的条件下，在液体丙烯中聚合。
③气相法。
在丙烯呈气态条件下聚合。
后两种方法不使用稀释剂，流程短，能耗低。
液相本体法现已显示出后来居上的优势。
PP(聚丙烯)塑料基本特性及介绍
PP（聚丙烯)基本介绍基本介绍英文：Polypropylene，结晶性高聚合物，俗称“百折胶”，五大通用塑料之一，无毒、无臭、无味的乳白色蜡状物固体颗粒，聚丙烯分为均聚聚丙烯(PP-H)、嵌段（耐冲击）共聚聚丙烯(PP-B)和无规（随意）共聚聚丙烯(PP-R)三种，具体的不同点，请参考我的另外一篇文章：聚丙烯均聚物和共聚物的异同点项目均聚耐冲击共聚无规共聚加纤密度（kg/cm3）0.89-0.910.89-0.910.89-0.91 1.0-1.3硬度（R）105-11590-10590-100吸水率（%）0.010.010.010.01成型收缩率 1.3-1.7% 1.3-1.7% 1.3-1.7%0.2-1.0%熔融指数（190°C/2.16kg）5-602-557-353-30冲击（ISO180）3-58-554-9热变形温度（ASTM D648）115-135℃100-130℃90-105100-165软化点温度155℃135-155125-135生产厂家1957年由意大利首先工业化量产，1972年国内实现工业化量产，国外主要制造厂商有埃克森美孚、泰国石化、韩国三星TOTAL、荷兰巴塞尔、新加坡聚烯烃、韩国乐天化学等，国内最大的生产厂商为中国石化（年产能达500万吨）、台湾台塑、台湾台化、台湾李长荣、台湾南亚等常用牌号宁波台塑3015台湾台化K4515中石化茂名PPH-T03台湾台化K8003中石化湛江东兴PPH-T03宁波台塑1120中石化北海PPH-T03台湾台塑1120泰国石化1100NK中石油独山子K8003宁波台塑5090T韩国三星TOTAL HJ730台湾台塑3015台湾台化K8025中石化茂名T30S中石化北海Z30S中石化茂名N-T30S台湾台塑3040C台湾台塑5090T台湾李长荣7533台湾台化K1011韩国三星TOTAL FB51新加坡埃克森美孚7032E3泰国巴塞尔RP348N中石化广州CJS-700沙特拉比格石化AW564中石化茂名S1003台湾台塑1040中石化茂名EPS30R新加坡聚烯烃AV161中石化湛江东兴T30S中石化湛江东兴PPM-T03中石化湛江东兴V30G韩国乐天化学H1500韩国三星TOTAL HJ730L惠州中海壳牌HP500N中石化茂名HT9025NX台湾李长荣ST868M中石化茂名EPC30R-H泰国石化1126NK产品系列均聚物、无规共聚物、耐冲击共聚物、玻纤增强级、耐热级、高光泽级、阻燃级、耐候级、抗菌级、食品级、医疗级主要特性1.物理性能：密度低（所有合成树脂中密度最小的），表面硬度低；吸水率低，对水特别稳定2.力学性能：优异的抗弯曲疲劳性，拉伸强度和刚性较好，冲击强度较差（低温时耐冲击性极差）3.耐热性能：五大通用塑料中最好的耐热性；熔点在160~175℃，分解温度在350℃，能在100℃以上温度进行消毒灭菌，在不受外力的情况下，150℃也不变形；低于-35℃会发生脆化；导热率为0.15-0.24W/(mK)，可作为绝热保温材料4.燃烧性能：易燃，离火后继续燃烧，火焰上端黄色，下端蓝色，有少量黑烟，燃烧熔融后滴落，产生石油的臭味5.化学稳定性：非极性聚合物，对极性溶剂十分稳定（如醇、酚、醛、酮和大多数羧酸），在部分非极性有机溶剂中容易溶解或溶胀；化学稳定性优异，对大多数酸、碱、盐、氧化剂都显惰性，只有少数强氧化剂如发烟硫酸等才可能使其出现变化。
PP塑料介绍
~80℃，建议使用50℃。结晶程度主要由模具温度决定。
注射压力
可大到1800bar。
注射速度
通常，使用高速注塑可以使内部压力减小到最小。如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。
流道和浇口
对于冷流道，典型的流道直径范围是4~7mm。建议使用通体为圆形的注入口和流道。所有类型的浇口都可以使用。典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。PP材料完全可以使用热流道系统。编辑本段化学和物理特性 PP是一种半结晶性材料。它比PE要更坚硬并且有更高的熔点。由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。共聚物型的PP材料有较低的热扭曲温度（100℃）、更高的透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。PP的冲击强度随着乙烯含量的增加而增大。PP的维卡软化温度为150℃。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。PP的流动率MFR范围在1~40。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料，共聚物型的冲击强度比均聚物型的要高。由于结晶，PP的收缩率相当高，一般为1.8~2.5%。并且收缩率的方向均匀性比PE-HD等材料要好得多。加入30%的玻璃添加剂可以使收缩率降到0.7%。均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。PP也不象PE那样在高温下仍具有抗氧化性。 PP塑料是聚丙烯塑料，是无毒的,对人体没有产生危害。 聚丙烯制作的杯子是无毒的，制造时的加工温度(℃)180～240。所以沸水不会把它分解。因此不必担心在对食用器具时的毒性问题.编辑本段简易识别密度
聚丙烯介绍及学习详解
聚丙烯介绍及学习详解聚丙烯是一种热塑性聚合物，具有良好的机械性能、耐酸碱性能和各种化学品的稳定性，被广泛应用于塑料制品、纺织品、包装材料等众多领域。
以下是对聚丙烯的详细介绍以及学习方法：一、聚丙烯的特性和应用领域1.特性：-良好的强度和刚度：聚丙烯具有相对较高的抗拉强度和弯曲刚度，使其在制造强度要求较高的产品时具有优势。
-耐化学腐蚀性：聚丙烯对酸、碱等化学品具有较好的稳定性，因此广泛应用于制作耐腐蚀容器和管道等。
-耐磨损性：聚丙烯具有较好的耐磨损性能，可用于制作磨擦部件和输送带等。
-良好的电绝缘性：聚丙烯是一种优良的电绝缘材料，广泛应用于电气和电子领域。
-良好的成型性：聚丙烯易于塑料加工成各种形状，能够通过挤出、注塑、吹塑等方法进行成型。
2.应用领域：-包装行业：聚丙烯可用于制作各种塑料瓶、塑料袋、包装膜等，广泛应用于食品、化妆品、药品等行业。
-纺织行业：聚丙烯纤维具有较高的强度和耐磨损性，常用于制作织物、纺织品和地毯等。
-建筑材料：聚丙烯可用于制作建筑隔热材料、防水材料等，具有很好的保温、防水性能。
-电气电子行业：聚丙烯电绝缘材料广泛应用于电缆、插头、插座等电气和电子设备中。
-汽车零部件：聚丙烯制品如保险杠、车身覆盖件等广泛应用于汽车制造业。
二、学习聚丙烯的方法1.学习基本知识：了解聚丙烯的结构、性质、制备方法等基本知识，可以通过查阅相关教材、论文或网络资源来学习。
2.实验学习：通过实验来了解聚丙烯的性质和特点。
可以从简单的实验开始，如热塑性聚合物的熔融性质、成型方法等实验，逐渐深入学习聚丙烯的加工和性能。
3.学习应用案例：了解聚丙烯在实际应用中的案例和使用情况，通过对相关行业的研究和了解，学习聚丙烯的应用领域和市场需求，有助于加深对聚丙烯的理解。
4.参与项目实践：可参与相关项目的实践活动，如参与聚丙烯制品的研发、生产过程等，通过实践来学习和掌握聚丙烯的制备和加工技术。
总之，学习聚丙烯需要掌握基本知识，通过实验、案例和项目实践等方式深入学习，才能全面了解其结构、性质和应用。
聚丙烯基础知识介绍
聚丙烯基础知识介绍聚丙烯（Polypropylene，PP）是一种广泛应用的热塑性合成树脂，具有轻质、耐热、耐腐蚀、低吸湿性、电绝缘性等特点。
下面将对PP的基础知识进行介绍。
1.聚丙烯的化学结构与性质聚丙烯是由丙烯单体通过聚合反应得到的聚合物，它的化学式为(C3H6)n。
由于丙烯分子中碳链上只有一个甲基基团，使得聚丙烯具有较高的晶熔点和熔融温度。
聚丙烯的密度较低，通常在0.90-0.91g/cm³，比较轻盈，具有良好的机械强度。
2.聚丙烯的制备方法与工艺聚丙烯可以通过催化剂引发的聚合反应来制备。
常用的催化剂有Ziegler-Natta催化剂和Metallocene催化剂。
制备聚丙烯的过程中可以控制聚合反应的温度、压力、催化剂的类型和添加剂的使用等因素，来调控聚丙烯的结构和性能。
3.聚丙烯的特点与应用领域聚丙烯具有许多独特的特点，使得它在各个领域有广泛的应用。
首先，聚丙烯具有良好的耐热性，能够在高温下稳定性能良好。
其次，聚丙烯的电绝缘性能优异，常用于电子电器领域。
此外，聚丙烯的低吸湿性使得它在湿润环境中的性能不受影响。
聚丙烯的化学稳定性也很好，对大多数化学药品具有较好的耐腐蚀性。
因此，聚丙烯被广泛应用于自动化设备、管道系统、包装领域等。
4.聚丙烯的改性与加工为了满足不同领域的需求，人们对聚丙烯进行改性和加工。
通过加入填料、添加剂、增强剂等来改善聚丙烯的性能。
常见的改性方法包括增加其韧性、降低其熔点、提高其抗冲击性等。
聚丙烯可以通过注塑成型、挤出成型、吹塑、拉伸成型等多种加工方法得到所需的产品形状。
5.聚丙烯的环境影响与回收利用聚丙烯是一种可回收利用的塑料，经过适当的处理，可以再次利用。
回收利用聚丙烯可以降低对原油等石化资源的消耗，减少环境污染。
聚丙烯的主要环境污染问题在于其易于带电、难降解等特点。
所以，适当的处理与利用技术对于实现聚丙烯塑料资源的循环利用具有重要意义。
总之，聚丙烯是一种常用的热塑性合成树脂，具有轻质、耐热、耐腐蚀、低吸湿性、电绝缘性等特点，被广泛应用于各个领域。
聚丙烯概况及性能用途
聚丙烯概况及性能用途聚丙烯（Polypropylene，简称PP）是一种热塑性聚合物，由丙烯单体聚合而成。
它具有优异的物理、化学和电气性质，广泛应用于各种工业和生活领域。
下面将对聚丙烯的概况及性能用途进行详细介绍。
在化学结构上，聚丙烯由丙烯单体通过聚合反应得到。
其分子结构中的碳链较长，结构相对简单，没有芳香族、极性基团。
这使得聚丙烯具有许多独特的性能特点。
首先，聚丙烯具有良好的机械性能。
它的拉伸强度高、硬度大、韧性好，有较高的刚性和硬度，不易变形。
这使得聚丙烯在制造容器、管道和机械零件等方面具有广泛应用。
其次，聚丙烯具有较好的热性能。
它具有较高的熔点和玻璃化转变温度，可以在高温环境下保持稳定的性能。
此外，聚丙烯还具有良好的绝缘性能和耐磨性，可以在电器、电子领域和汽车零部件等有高温要求的领域中得到广泛应用。
第三，聚丙烯具有优异的化学稳定性。
它在酸、碱、盐等化学品的腐蚀下具有较高的抗性，不易受到化学物质的侵蚀。
因此，聚丙烯广泛应用于化工、医药和食品行业等对耐腐蚀性能要求较高的领域。
此外，聚丙烯还具有良好的电性能。
它的介电系数低，绝缘性能好，可以在电器、电子领域中用作绝缘材料和电子元件的基材。
根据不同的加工方式和配方组成，聚丙烯可以制成多种形态的制品。
例如，聚丙烯可以通过挤出、注塑、吹塑等加工方式制成片材、管材、纤维、薄膜等不同形状的制品。
这些制品广泛应用于包装、建筑、纺织、家具、医疗和农业等领域。
总结起来，聚丙烯是一种具有优异机械性能、热性能、化学稳定性和电性能的热塑性聚合物。
它在不同领域中具有广泛的应用，包括制造容器、管道、机械零件、电器、电子元件、包装材料、纺织品、建筑材料等。
聚丙烯(PP)塑料介绍
聚丙烯（PP）塑料介绍
聚丙烯采用齐格勒-纳塔催化剂使丙烯催化聚合而得，它是分子链节排列得很规整的结晶形等规聚合物。
聚丙烯英文名为Polypropylene，简称PP（以下或简称PP），俗称百折胶。
聚丙烯按其结晶度可以分为等规聚丙烯和无规，等规聚丙烯为高度结晶的热塑性树脂，结晶度高达95%以上，分子量在8~15万之间，以下介绍的聚丙烯主要为等规聚丙烯。
而无规聚丙烯在室温下是一种非结晶的、微带粘性的白色蜡状物，分子量低（3000~10000），结构不规整缺乏内聚力，应用较少。
聚丙烯可通过填充、增强、共混、共聚、交联来改性。
如添加碳酸钙、滑石粉、无机矿物质等填料，可提高刚性、硬度、耐热性和尺寸稳定性；添加玻璃纤维、石棉纤维、云母、玻璃微珠等可提高拉伸强度，并可改善抗蠕变性、低温抗冲击性；添加弹性体和橡胶等可提高冲击性能、透明性等等。
—1 —。
