海康威视门口机与梯控2201的接线配置手册
海康门禁接线图大全
485读卡器拨码设置： 1:进门刷卡 2:出门刷卡 PXR-94系列读卡器通过键盘设
置门进出方向
报警驱动输出 门锁驱动输出 报警驱动输出 门锁驱动输出 读卡器防拆信号接收
开门按钮信号接收
注：非加粗部分基本不用
+ 门锁电源
-
消防单控
12V
灰色：GND
灰色：GND 紫色：Door relay out 白色：Alarm relay out
门锁驱动输出
报警器驱动输出
Tቤተ መጻሕፍቲ ባይዱP/IP
12V
门锁电源
+ -
消防单控
门锁电源 门磁开关
读卡器通讯类型选择 计算机通讯接口
12V 12V
T2/韦根读卡器接口 供读卡器电源 RS-485读卡器接口
PXR-94系列读卡器通过键 盘设置门进出方向
管理电脑 232/485
下一个 ACU-100
12V
与上行GCU及 ACU手拉手
电源输出
控制模块电源输入
电源+ 电源输出至报警器电源+极 电源+ 电源输出至电锁电源+极
读卡器W0 读卡器W1
注：ACU-100下接维根读卡器
读卡器防拆 开门按钮 门磁报警
门磁开关 门锁电源
12V
TCP/IP
12V 12V
12V
门锁电源单独供电 消防控制
开门按钮2 开门按钮1
报警器+ DC+12V DC+12V 门锁电源+ 报警器+ DC+12V DC+12V 门锁电源+ DC+12V
接地端 大地接地端
海康威视门禁配置总结
海康威视门禁配置总结
设备清单：
门禁主机：DS-K2601
门禁读卡器：DS-K1T201MF（门禁一体机，这里当读卡器用）出门按钮
双门磁力锁一套
放一根网线（读卡器电源线和RS485线）两根RVV电源线（磁力锁电源线和出门按钮线）一根网络跳线（连接读卡器和交换机）设备接线：
220V电源接线空开上桩头
出门按钮接bon+ bon-
进门读卡器电源接接线端子12V+ 12v-
RS485线接接线端子RS485+ RS485-
控制主机和读卡器均接上网线交换机连客户端电脑，组成局域网装磁力锁的时候，一般先装铁片，装好铁片后，在去定位安装磁力锁
设置过程：
首先将控制主机的DIP拨码设置成1 第1位拨上去
读卡器的RS485地址也设置成1
重启主机和控制器
用4200搜索主机和读卡器，激活并设置好IP地址
将设备添加到4200客户端
读卡器设置成读卡器模式
在4200客户端中点高级，设置读卡器和门禁主机的验证方式均为刷卡或指纹
点设备管理，选中设备，点修改，M1卡加密勾选框的√去掉，（默认是打勾的）
注：此步较为关键，否则会出现卡加密校验失败，除非你用的就是M1加密卡（该卡需要配合海康的专用发卡器），一般用户用的是
普通的非加密IC卡
在4200客户端上点击组织，添加组织
点击权限，新建权限组
在4200客户端组织中添加人员
注：添加的人员中必须有卡号，如果仅是刷指纹，没有卡片，可以手动输入卡号（10位数字，输入后点输入）
在人员中添加卡片和指纹（这里发卡器选的是门禁控制器选择指纹读卡器下的读卡器，即进门读卡器，指纹选远程设备）。
海康威视DS-K2210 梯控配置指南
DS-K2210 梯控配置指南目录一、操作方式 (1)二、操作步骤 (1)三、适用型号 (9)四、变更记录 (9)五、关于海康威视 (1)一、操作方式1)Web客户端操作2)iVMS-4200客户端操作二、操作步骤1.Web客户端操作a）打开web浏览器，输入设备IP进入登录界面（首次需要激活）b）点击“系统设置”-“设备信息”进入设备信息界面，可修改设备名称与楼层数c）点击“网络设置”进入配置界面，配置网络参数与端口参数d）点击“梯控设置”-“远程梯控”，可进行梯控控制与配置点击“楼层参数”可进行每层楼层参数配置点击“添加/删除卡权限”可进行梯控权限配置2.iVMS-4200客户端操作a)添加设备b)“门组管理”界面添加分组、导入楼层c）“人员管理”添加人员d）“卡片管理”添加空白卡、对人员开卡e）“高级功能”-“继电器配置”配置梯控对应按钮的继电器功能f）“权限管理”添加权限并下载选择人员对应的楼层选择对应的权限组进行下发下发到对应的梯控主机三、适用型号五、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。
海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。
海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。
在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。
门禁系统的设备接线，从原理上掌握，举一反三
门禁系统的设备接线，从原理上掌握，举一反三我的回答也很简洁：看说明书！不是大白不关爱青年人，而是你的问题我实在不好回答。
那么一个设备，拍照的角度千奇百怪，有些我也不知道是什么东东；或者上面几十个端子，丝印乱七八糟，不对照说明书我也不会弄；就算我会，我有时也不会告诉你。
你问都嫌麻烦，简单一句，那我回答更嫌麻烦，几个字打发。
问的省事，答的敷衍，绝配！问的比较多的是门禁设备，尤其是门禁控制器。
很好理解，这个设备接线相比摄像机确实要复杂的多，况且我们的从业人员很多没有受过专业训练，都是做中学，碰到门禁控制器接线就懵逼也正常。
所以我觉得还是先梳理一下弱电智能化系统中常见的接线原理，理解了这个，再去接线要容易的多。
上图即为弱电智能化系统的接线类型梳理，无论监控、门禁、BA 等接线都会涉及到其中的一部分。
一、说回到门禁系统，比如门禁控制器都有哪些接线：1、电源线（交/直流都有，蓄电池输入）2、通讯线（RJ45，485或者韦根）3、信号线（门磁输入，报警输入、开门按钮输入，消防联动信号输入）4、控制线（报警输出、电锁继电器输出）二、还有重要的一点：门禁控制器接线端子虽多，但不是每个端子都全部接满，按需接线：•比如四门门禁控制器只带三组门禁，那么接三组空一组就可以了；•再比如有的门禁系统没有门磁设备，没有报警设备，那么这些信号也不需要接；•再比如门禁控制器同时支持网络/RS485/韦根协议，那么看要求，系统采用哪种协议就接哪组端子，其他空着即可。
三、所以说碰到门禁系统也不要急着懵逼或者拍照发给我，正确的思路是：1、找说明书对照。
2、理清思路，迅速按上面所说分清有几组/类型的线要接。
3、电源和通信端子最好找，先搞定这两个。
当然你如果怕接错线烧了设备，电源线也可以最后接。
4、开关按钮的线也简单，接下来就搞定它。
5、电锁的线也不难。
6、电池的线极其简单，可以放在最后。
7、读卡器的线最多，重点搞定。
按照这个思路一来，好像门禁系统的接线也挺简单，就那么回事。
智能门禁系统门禁弱电系统组成和接线方法
智能门禁系统门禁弱电系统组成和接线方法门禁系统有各种各样的品牌，原理都是一样，下面详细教大家接线。
门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。
▲门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。
好下面我们来接线。
先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
▲门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM 接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。
后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。
下面先接磁力锁，磁力锁就红黑两根线，如下图▲磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。
下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V 负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。
黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图▲门禁一体机接线▲门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。
开门按钮线不分正负，随便接。
如下两图▲开门按钮背面▲开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图▲开门按钮这头接的是GND跟PUSH这就接好了。
给大家看看我现场门禁安装图▲整套门禁接线图▲客户花园门上的门禁与门口机▲客户花园装的磁力锁▲客户铁门上的锁片▲施工图这就接完了，客户回家刷卡或密码开门，或者按门铃家里人也可以从室内门铃上按开门键开门。

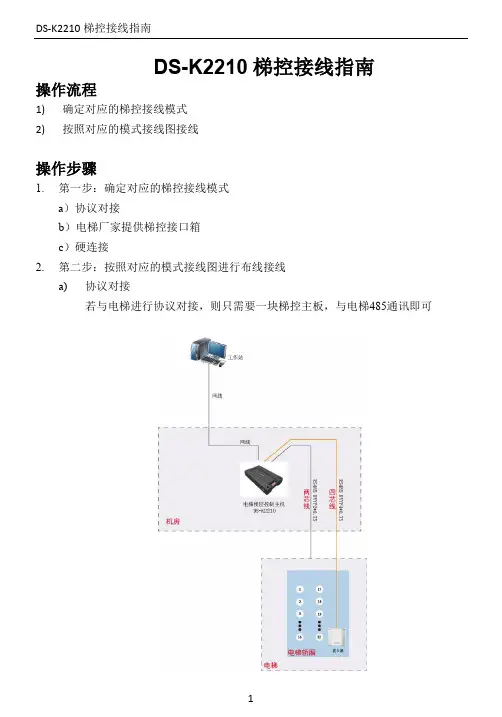

DS-K2210梯控接线指南新
DS-K2210梯控接线指南
操作流程
1)确定对应的梯控接线模式
2)按照对应的模式接线图接线
操作步骤
1.第一步：确定对应的梯控接线模式
a）协议对接
b）电梯厂家提供梯控接口箱
c）硬连接
2.第二步：按照对应的模式接线图进行布线接线
a)协议对接
若与电梯进行协议对接，则只需要一块梯控主板，与电梯485通讯即可
b)电梯厂家提供梯控接口箱
若电梯厂家提供梯控接口箱，则需要将联动模块对应按钮的线接到接口箱对应的楼层接口
c)硬连接
需要与电梯厂家沟通，如何通过接线控制电梯按钮，并将联动模块接到对应的按钮。
海康门口机室内分机网线连接操作手册
别墅门口机一拖多、室内分机网线连接操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (3)4、版本说明 (3)5、关于海康威视 (1)1、操作流程（配置流程）1)确认网络通讯良好，室内主、分机与别墅门口机在同一局域网；（别墅门口机和室内主机设置无需修改）；2)修改室内主机为室内分机设置（只能在本地界面设置）；3)室内分机设置；4)呼叫开门测试效果。
2、操作步骤（配置步骤）1)确认网络通讯良好，室内主、分机与别墅门口机在同一局域网；（别墅门口机和室内主机设置无需修改）。
2)修改室内主机为室内分机设置（只能在本地界面设置）。
注：室内机1.2.1 版本均需要定制实现室内分机修改，1.3 版本中此功能为基线功能，均可支持。
1.2.1 版本支持升级为1.3 版本，但是如果升级，则需将整个拓扑中的管理机门口机同步升级，否则无法正常使用（软件机制有变更）3)室内分机设置。
（只能在本地界面设置）1、设置室内分机编号（工程设置—本机信息）2、添加室内主机（工程设置—设备管理）4)呼叫开门测试效果。
4、版本说明5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。
海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。
海康威视拥有视音频编解码、视频图像处理、视音频数据存储等核心技术，及云计算、大数据、深度学习等前瞻技术，针对公安、交通、司法、文教卫、金融、能源和智能楼宇等众多行业提供专业的细分产品、IVM智能可视化管理解决方案和大数据服务。
在视频监控行业之外，海康威视基于视频技术，将业务延伸到智能家居、工业自动化和汽车电子等行业，为持续发展打开新的空间。
海康威视门禁发卡授权操作手册
单元门口机母卡/4200 发卡操作手册目录1、操作流程（配置流程） (1)2、操作步骤（配置步骤） (1)3、适用型号 (4)4、版本说明 (4)5、关于海康威视 (1)1、操作流程（配置流程）1)单元门口机母卡发卡。
2)4200 发卡配置。
3)刷卡测试2、操作步骤（配置步骤）(一) 单元门口机母卡发卡配置a)确认随单元门口机发放的母卡。
在单元门口机长按“﹡”“#”输入工程密码“888999”,利用“4”“6”键翻页，翻至“卡片授权”界面。
通过验证母卡权限开始发卡，把IC 卡片放在设备的刷卡区域发卡，一张卡片发卡完成后，继续下一张卡片发卡，发卡成功有语音提示，再次刷母卡或者超时未刷卡时发卡结束。
(二) 4200 发卡配置a)4200 添加相关设备；b)进入4200 组织管理添加对应的门口机和室内机的设备，点击进入组织管理。
点击左部“+”添加组织添加对应的门口机和室内机，选中分组，点击列表界面中的添加按钮，可进入添加住户界面。
选择要导入的设备，设置室内机的房间号和门口机的编号，确定添加住户。
c)进入4200 卡片配置1)点击进入卡片管理，根据需要添加空白卡。
2)点击开卡，进入开卡界面如需退卡在此界面选中房间号点击退卡按钮即可退掉此房间相关联的全部卡片,如需对单独卡进行退卡, 可以进入《选择卡片》，仅勾选需要保留的卡片，勾选对应的门口机，再点击开卡选择分组，选择需开卡的住户，点击该住户卡片管理选择卡片按钮，进入选择卡片页面，选择卡片，选择下发设备（门口机），进行开卡操作。
(三) 刷卡测试效果。
刷卡成功，会有语音提示。
4、版本说明5、关于海康威视海康威视是以视频为核心的物联网解决方案提供商，面向全球提供综合安防、智慧业务与大数据服务。
海康威视全球员工超26000人（截止2017年底），其中研发人员和技术服务人员超13000人，研发投入占企业销售额的7-8%，绝对数额占据业内前茅。
海康威视是博士后科研工作站单位，以杭州为中心，建立辐射北京、上海、重庆、武汉以及加拿大蒙特利尔、英国利物浦的研发中心体系，并计划在西安、武汉、成都、重庆和石家庄建立新的研发基地。
