2014年6月广东省普通高中学业水平考试物理试卷(含答案和详细解析)
2014年6月广东省普通高中学业水平考试物理试卷本试卷60小题，满分100 分。
考试用时90分钟。
一、单项选择题Ⅰ：本大题共30小题，每小题1分，共30分。
在每小题列出的四个选项中，只有一项符合题目要求。
1．提出“日心说”的科学家是A．第谷B．牛顿C．哥白尼D．开普勒2．“小小竹排江中游，巍巍青山两岸走”中，“巍巍群山两岸走”选取的参照物是A．江中竹排B．两岸青山C．天上浮云D．空中飞鸟3．如图所示，一条绷紧的皮带连接两个半径不同的皮带轮．若皮带轮做匀速转动，两轮边缘的N、P两点A．角速度相同B．转动周期相同C．线速度大小相同D．向心加速度大小相同4．汽车从山脚行驶到山顶的过程中，下列说法正确的是A．重力对汽车做正功B．牵引力对汽车做正功C．支持力对汽车做正功D．汽车重力势能减少5．物理量有矢量和标量，下列描述正确的是A．位移式矢量B．力是标量C．功是矢量D．速度是标量6．运动员参加100 m赛跑，第10 s末到达终点时的速度为12 m/s，则全程的平均速度是A．6 m/s B．10 m/s C．11 m/s D．12 m/s 7．关于经典力学，下列说法正确的是A．适用于宏观物体的低速运动B．仅适用于微观粒子的运动C．经典力学中，物体的质量与其运动速度有关D．经典力学中，物体的长度与其运动速度有关8．质点做匀加速直线运动，初速度为1 m/s，第1 s末速度为3 m/s，则质点的加速度大小为A．1 m/s2B．2 m/s2C．3 m/s2D．4 m/s29．如图所示，物体在平行于斜面向上、大小为5 N的力F作用下，沿固定的粗糙斜面向上做匀速直线运动，物体与斜面间的滑动摩擦力A．等于零B．小于5 NC．等于5 N D．大于5 N10．质量不等的两个物体，从相同高度处做自由落体运动，下列说法正确的是A．下落的时间不同B．落地的速度不同C．下落的加速度相同D．落地时重力势能的变化量相同11．弹簧一端固定，另一端受到拉力F的作用，F与弹簧伸长量x的关系如图所示．该弹簧的劲度系数为A．2 N/m B．4 N/mC．20 N/m D．0.05 N/m12．下列预防措施中，与离心现象无关的是A．砂轮的外侧加防护罩B．厢式电梯张贴超载标识C．火车拐弯处设置限速标志D．投掷链球的区域加防护网13．如图所示，物体静止在固定鞋面上，物体受到的力有A．重力、支持力和摩擦力B．重力、摩擦力和下滑力C．重力、摩擦力和平衡力D．重力、弹力和平衡力14．小球从高h处做自由落体运动，落地的速度为v．若将高度提高到2h，则小球落地时的速度为A．v B．2v C．2v D．3v 15．关于牛顿第一定律，下列表述正确的是A．受外力作用的物体都保持运动状态B．不受外力作用的物体都保持静止状态C．受外力作用的物体都保持匀速直线运动状态D．不受外力作用的物体都保持静止或匀速直线运动状态16．起重机把2.0×104 N的重物匀速提升10 m，其输出功率是5.0×104 W．起重机A．用时4 s B．用时5 sC．做功8.0×105 J D．做功5.0×105 J17．物体在地面附近绕地球做匀速圆周运动所必须具有的速度叫第一宇宙速度．其大小为A．7.9 km/s B．11.2 km/s C．16.7 km/s D．18.5 km/s 18．如图所示，质点从N点沿半斤为R的两个半圆形轨道运动到P点，质点的路程和位移大小分别为A．4R、0 B．2πR、4RC．2πR、0 D．2πR、2R19．根据牛顿第二定律，下列说法正确的是A．加速度为零的物体，一定不受外力作用B．作用力相同时，质量大的物体速度大C．加速度方向与合外力的方向一致D．作用力相同时，质量大的物体加速度大20．舰载机在停泊的航母上展开飞行训练．若飞机着陆时的速度为200 m/s，匀减速滑行的加速度大小为100 m/s2，则航母甲板上的跑道长度不小于A．50 m B．100 m C．150 m D．200 m21．用实验验证了电磁波存在的科学家是A．麦克斯韦B．法拉第C．赫兹D．贝尔22．关于点电荷的描述，正确的是A．点电荷是球形的带电体B．点电荷是质量小的带电体C．点电荷是带电量少的带电体D．点电荷是一种理想模型23．如图所示，竖直放置的长直导线通有恒定电流，侧旁小磁针N极的最终指向为A．平行纸面向右B．平行纸面向左C．垂直纸面向里D．垂直纸面向外24．下列设备中，没有应用电磁感应原理的是A．电烙铁B．电磁炉C．交流发电机D．变压器25．真空中两个点电荷之间的库仑力大小为F．若两者距离增加到原来的3倍，则其库仑力大小为A．F3B．F9C．3F D．9F26．如图所示，两根通电金属杆MN和PQ平行放置在匀强磁场中．关于各自所受安培力的方向，下列说法正确的是A．两者都向下B．两者都向上C．MN的向下，PQ的向上D．MN的向上，PQ的向下27．如图所示，矩形金属线框S与通有恒定电流的长直导线处在同一平面内．当S沿与导线平行的方向运动时，下列能正确反映穿过S的磁通量Φ随时间t变化的图象是28．传感器是各种测量和控制系统的“感觉器官”，电梯超载时会自动报警．这种报警系统通常采用的传感器是A．生物传感器B．声控传感器C．红外传感器D．压力传感器29．一个带正电的粒子以速度v进入匀强磁场中，速度方向与磁感应强度方向相同．不计重力，能正确反映粒子运动轨迹的图是30．如图所示，正电子垂直电场方向入射到匀强电场中，不计重力，正电子做A．匀速直线运动B．匀加速直线运动C．向下偏转的曲线运动D．向上偏转的曲线运动二、单项选择题Ⅱ：本大题共20小题，每小题2分，共40分。
在每小题列出的四个选项中，只有一项符合题目要求。
31．甲、乙两个质点同时出发做直线运动，其s-t图象如图所示．下列说法正确的是A．甲的速度比乙的大B．甲的加速度比乙的大C．t0时刻，甲和乙的速度相等D．0~t0时间内，甲在乙的前面32．研究下列运动时，可把运动对象视为质点的是A．地球的公转B．跳水运动员的空中翻转C．自行车轮子的旋转D．风车的转动33．如图所示，质量为1 kg的物体与桌面间的动摩擦因素为0.2，物体在7 N的水平拉力作用下获得的加速度大小为（g取10 m/s2）A．0B．5 m/s2C．8 m/s2D．12 m/s234．利用悬挂有1 kg物体的弹簧测力计，研究高塔中竖直升降机的运动状态．升降机从地面运行到塔顶的过程中，当弹簧测力计示数分别为12 N和8 N时，升降机相应的加速度方向为（g取10 m/s2）A．竖直向下、竖直向上B．竖直向上、竖直向下C．竖直向上、竖直向上D．竖直向下、竖直向下35．如图所示，竖直平面内由两个半斤分别为r1和r2的圆形过山车轨道N、P．若过山车在两个轨道的最高点对轨道的压力都恰好为零，则过山车在N、P最高点的速度比v1v2为A．r1r2B．r1r2C．r2r1D．r2r136．如图所示，重物挂在弹性很好的橡皮筋的中点，在橡皮筋的两端点N和P 相互缓慢靠近的过程中，其长度A．先增加在缩短B．逐渐增加C．逐渐缩短D．保持不变37．如图所示，三角形滑块从左向右做匀速直线运动，滑块上的物体M与滑块保持相对静止，M受到重力G、摩擦力f和支持力N的作用．以地面为参考系，此过程中力对M做功的情况，下列说法正确的是A．G做正功B．f做正功C．N做正功D．G、f和N均不做功38．篮球从一定高度下落至地面，经多次反弹后静止在地面上，此过程中A．动能时刻在减少B．重力始终做正功C．重力势能时刻在减少D．机械能不守恒39．在“探究弹力和弹簧伸长关系”的实验中，测得弹力F与弹簧长度x的关系如图所示，图中x0表示A．劲度系数B．弹簧伸长量C．砝码质量D．弹簧原长40．如图是质点做直线运动的v-t图象．关于该质点的运动，下列说法正确的是A．0~t1时间内质点做匀速运动B．t1~t2时间内质点保持静止C．质点先做匀加速运动再做匀速运动D．t1时刻质点的运动方向改变41．在落体法“验证机械能守恒定律”实验中，不需要使用的器材是A．重锤B．纸带C．螺旋测微器D．打点计时器42．如图所示，公路路面的倾斜角为θ，在弯道路段的半径为R，重力加速度为g．要保证安全，汽车在弯道路段的行驶速度应满足A．v=gR tan θB．v= gR2tan θC．v≤gR sin θD．v≤gR tan θ43．如图，是质点做直线运动的s-t图象．下列说法正确的是A．质点在t1时刻位移最小B．质点在t2时刻速度为零C．质点先做加速运动再做减速运动D．质点在0~t1和t1~t2时间内的运动方向相反44．在家庭安全用电中，下列措施正确的是A．空调机使用两相插座B．洗衣机使用三相插座C．电源总开关并联连接漏电保护开关D．多个大功率电器同时使用同一插座45．电阻、电容和电感三个物理量的单位和符号分别是A．欧姆Ω、法拉F和亨利HB．法拉F、欧姆Ω和亨利HC．亨利H、欧姆Ω和法拉FD．欧姆Ω、亨利H和法拉F46．电磁脉冲炸弹又称为E炸弹，爆炸后能产生强大的电磁脉冲，可损坏数千米范围内的电子设备，这主要是因为电子设备受电磁脉冲影响产生了A．强大的感应电流B．洛伦兹力C．核力D．万有引力47．如图，是话筒的原理图．在弹性膜片后面粘接金属线圈，线圈处于永久磁体的磁场中，声波使膜片振动，将声音信号变为电信号．下列说法正确的是A．话筒是利用电流的热效应工作的B．话筒是利用电磁感应原理工作的C．膜片振动时，穿过金属线圈的磁通量不变D．膜片振动时，金属线圈中不会产生感应电流48．生态文明要求人们注重环保和节能．下列获得电能的方法不符合低碳要求的是A．火力发电B．风力发电C．太阳能发电D．水力发电49．楼道中安装了自动灯光控制系统，白天灯不亮，晚上有人经过时，灯自动亮起来．所使用的传感器是A．声传感器和生物传感器B．温度传感器和生物传感器C．声传感器和压力传感器D．光传感器和声传感器50．某同学设计的一个控制电路，可分别由客厅开关和房间开关独立控制过道的电灯．满足设计要求的电路是三、多项选择题：本大题共10小题，每小题3分，共30分。
在每小题列出的四个选项中，至少有2个选项是符合题目要求的，全部选对得3分，少选且正确的得1分，未选、错选不得分。
51．平抛运动中，关于重力做功，下列说法正确的是A．重力不做功B．重力做功与路径无关C．重力做正功，机械能守恒D．重力做正功，机械能减少52．环绕地球做匀速圆周运动的人造卫星，距离地面越高，环绕的A．速度越小B．周期越大C．向心加速度越大D．角速度越大53．某同学水平拉动纸带，使用电源频率为50 Hz的打点计时器在纸带上打出一系列的点．下列说法正确的是A．打1 000个点需时1 sB．打相邻两点的时间间隔为0.02 sC．该打点计时器使用的是直流电源D．点迹密集的地方表示纸带的运动速度较小54．如图，为小球做平抛运动的示意图．发射口距地面高为h，小球发射的速度为v，落地位置到发射口的水平距离为R，小球在空中运动的时间为t．下列说法正确的是A．h一定时，v越大，R越大B．h一定时，v越大，t越长C．v一定时，h越大，R越大D．v一定时，h越大，t越长55．如图所示，轻质弹簧上端固定在O点，下端系一小球．将小球拉至N处，此时弹簧水平且无形变；然后释放小球，不计空气阻力，小球运动到最低点P处的过程中A．小球动能不变B．弹簧的弹性势能增大C．小球的重力势能增大D．系统的机械能守恒56．起重机以0.5 m/s的速度将质量为300 kg的重物匀速提升了2 m．若g取10 m/s2，此过程中起重机A．做功3 000 J B．做功6 000 JC．功率是1 500 W D．功率是6 000 W57．下列仪器与静电现象有关的是A．指南针B．避雷针C．静电除尘器D．红外加热器58．关于变压器，下列说法正确的是A．变压器可以将交流电压升高或降低B．升压变压器的原线圈匝数小于副线圈匝数C．理想变压器的输入和输出功率相等D．变压器的输出电压与副线圈匝数无关59．如图是应用压敏电阻设计的实验电路，用力压向压敏电阻时，灯变亮．下列分析正确的是A．灯变亮，说明电路中的电流增大B．灯变亮，说明电路中的电阻减小C．该压敏电阻的阻值随压力增大而增大D．该压敏电阻的阻值随压力增大而减小60．如图是家用电吹风电路．送热风时，同时接通电动机和电热丝所在电路；送冷风时，只接通电动机所在电路．下列分析正确的是A．送热风时，电动机的电流小于插头的电流B．送热风时，电热丝的电流大于插头的电流C．送冷风时，电动机通过的电流为零D．送冷风时，电热丝通过的电流为零2014年6月广东省普通高中学业水平考试物理答案2014年6月广东省普通高中学业水平考试详细解析一、单项选择题I1.C【解析】哥白尼提出了日心说，C正确，ABD错误.故选C.2.A【解析】竹排中的人以江中竹排为参照物，观察到两岸的青山向后移动.故选A.3.C【解析】用皮带传动的两个轮子，两轮边缘的各点的线速度大小相同；小轮的角速度、向心加速度比大轮大，周期比大轮小；故选C.4.B【解析】汽车的位置升高，重力对汽车做负功，汽车重力势能增大，A、D错误.牵引力与汽车前进的方向相同，对汽车做正功，B正确.支持力与汽车速度始终垂直，C错误.故选B.5.A【解析】位移、力、速度是矢量，功是标量，故选A.6.B【解析】根据平均速度的定义可知v=x/t=10 m/s，故选B.7.A【解析】经典力学适用于宏观物体的低俗运动，在经典力学中，物体的质量与长度为定值，故选A.8.B【解析】根据加速度的定义可知a=(3m/s-1m/s)/1s=2 m/s2,故选B.9.B【解析】对物体受力分析，在沿斜面方向，物体受到重力沿斜面的分力F1、滑动摩擦力F f和拉力F，则F1+F f=F，故F f＜5 N，选项B正确10.C【解析】根据自由落体运动的规律，从相同高度处下落，下落所用时间相同，落地时速度相同，下落的加速度都等于重力加速度，选项A、B错误，选项C正确.由于两个物体的质量不相等，故落地时重力势能的变化量不相同，D错误.故选C.11.C【解析】当弹簧的伸长量为0.2 m时，弹簧弹力F=4 N，故弹簧的劲度系数k=F/x=20N/m.12.B【解析】厢式电梯张贴超载标识是为了防止超载，保护乘客和电梯的安全，和离心现象无关，故选B.13.A【解析】对物块受力分析，物块受到重力、斜面的支持力和沿斜面向上的摩擦力作用，故选A.14.B【解析】物体做自由落体运动，落地时速度v，故将高度提高到2h时，落地时的速度v'=故选B.15.D【解析】不受外力作用的物体总保持静止或匀速直线运动状态，受外力作用的物体的运动状态一定改变.故选D.16.A【解析】起重机做功W=mgh=2.0×106 J，用时t=W/P=4 s，故选A.17.A【解析】物体在地面附近绕地球做匀速圆周运动所必须具有的速度叫第一宇宙速度，其大小为7.9 km/s.故选A.18.B【解析】质点从N点沿半径均为R的两个半圆形轨道运动到P点，路程l=2πR，位移s=4R，故选B.19.C【解析】加速度为零的物体，所受合外力为零；作用力相同时，质量大的物体加速度小，速度大小不能确定；加速度方向和合外力的方向一致.ABD错误，C正确.故选C.20.D【解析】根据v2=2ax可知，若飞机着舰时的速度为200 m/s，匀减速滑行的加速度大小为100 m/s2，则航母甲板的跑道长度不小于200m，故选D.21.C【解析】麦克斯韦预言了电磁波的存在，赫兹用实验验证了电磁波的存在.ABD错误，C 正确.故选C.22.D【解析】点电荷是一种理想模型.ABC错误，D正确.故选D.23.D【解析】根据安培定则可知，导线右侧的磁感线方向垂直纸面向外，故小磁针N极的最终指向应为垂直纸面向外.故选D.24.A【解析】电烙铁是应用焦耳定律原理工作的；电磁炉、交流发电机、变压器都应用了电磁感应定律，故选A.25.B【解析】真空中两个点电荷之间的库仑力大小F1=kQq/R2，当若两者距离增加到原来的3倍，则其库仑力F2=kQq/9R2=F/9，故选B.26.D【解析】两根通电金属杆MN和PQ平行放置在匀强磁场中, 根据左手定则可知，MN所受安培力的方向向上，PQ所受安培力的方向向下，D正确，故选D.27.C【解析】当S沿与导线平行的方向运动时，穿过S的磁通量Φ不变，所以Φ-t图像是一条与x轴平行的直线，故选C.28.D【解析】电梯中用来检测是否超载使用的传感器是压力传感器，故选D.29.C【解析】带正电的粒子以速率v进入匀强磁场,速度方向与磁感应强度方向相同，所以带电粒子不受洛伦兹力，在磁场中做直线运动，选项C正确.故选C.30.D【解析】由图可知，匀强电场的方向竖直向上，故正电子的受力方向向上，做向上偏转的曲线运动，故选D.二、单项选择题II31.A【解析】s-t图象中，图线的斜率表示物体速度的大小，故甲的速度始终大于乙的速度，选项A正确，选项C错误；甲、乙都做匀速运动，加速度为零，选项B错误；s-t图象中，图线上的点的横坐标表示物体位移的大小，选项D错误.故选A.32.A【解析】研究物体的运动时，大小和形状可以忽略不计的物体可视为质点. 研究地球的公转可以忽略地球的大小和形状，A正确；研究跳水运动员的空中翻转、自行车轮子的旋转风车的转动、均不能忽略研究对象的大小和形状，所以BCD错误.故选A.33.B【解析】根据牛顿第二定律可知F-μmg=ma，带入数据求得a=5 m/s，故选B.34.B【解析】正常情况下悬挂1 kg物体，弹簧秤的示数为10N，弹簧秤示数分别为12 N和8 N时，物体分别处于超重和失重状态，升降机相应的加速度方向为竖直向上和竖直向下.故选B.35.B【解析】在最高点过山车对轨道的压力为零是，重力提供向心力，有mg=mv2/r.代入题中数据可得过山车在N、P最高点的速度分别为：v1v2=故12vv=.故选B.36.C【解析】通过受力分析可知，在橡皮筋的端点N、P缓慢靠近的过程中，每根橡皮筋所受的力逐渐减小，根据胡克定律可知，他们的长度逐渐缩短.故选C.37.C【解析】由题图可知，f与位移的夹角为钝角，做负功；G与位移垂直，不做功；N与位移的夹角为锐角，做正功.C正确，ABD错误，故选C.38.D【解析】篮球经过多次反弹最后静止在地面上，做的是往返运动，所以A、B、C均错误，D正确.39.D【解析】图像中y轴截距x0表示所受弹力为零时所对应的弹簧长度，而弹力为零时所对应的弹簧长度为弹簧的原长.故选D.40.C【解析】根据v-t图象可知，该质点在0~t1时间内质点做匀加速运动，在t1~t2时间内质点保持匀速.故选C.41.C【解析】在落体法“验证机械能守恒定律”实验中，需要使用重锤、纸带、打点计时器，不需要使用螺旋侧微器.故选C.42.D【解析】对汽车受力分析可知，当速度最大时，mg tanθ=mv m2/R，v m所以故选D.43.D【解析】根据s-t图像可知，该质点在0~t1和t1~t2都在做匀速直线运动，运动方向相反.故选D.44.B【解析】空调机和洗衣机都应接通地线，以备在漏电时电荷能通过地线导入大地，A错误，B正确；漏电保护开关串联在电源总开关中，C错误；多个大功率电器不能同时使用同一移动插座，以免电流过大引起火灾.故选B.45.A【解析】电阻、电容和电感三个物理量的单位和符号分别欧姆、法拉、亨利，A正确.故选A.46.A【解析】电磁脉冲炸弹在爆炸后能产生强大的电磁脉冲，使电子设备在剧烈变化的磁场中产生强大的感应电流，从而烧坏电路.故选A.47.B【解析】话筒是利用电磁感应原理工作的，外界的声音会引起膜片震动，从而使穿过金属线圈的磁通量发生改变，产生感应电流.ACD错误，B正确.故选B.48.A【解析】风力发电、太阳能发电、水力发电都是对新能源的开发和利用，符合低碳的要求，而火力发电不然，它利用了化石燃料.BCD错误，A正确.故选A.49.D【解析】楼道中的自动灯光控制系统利用了光线传感器和声音传感器，故选D.50.C【解析】A图中的电路必须同时闭合开关才能使电灯打开，不符合题意；B图中的开关闭合后会导致电路短路，从而产生危险，D图中开关同时拨向一个方向时也会导致短路，所以它们都不符合题意；C图中电路可分别由客厅开关和房间开关独立控制过道的电灯，符合题意.故选C.三、多项选择题51.BC【解析】重力做功只与初末位置有关，与路径无关，B正确；平抛运动中物体仅受重力，只有重力做正功，所以机械能守恒，A、D错误，C正确.故选BC.52.AB【解析】根据GMm/r2=ma=mv2/r=mω2r=4π2m/T2得a=GM/r2，vωT A、B正确，C、D错误.故选AB.53.BD【解析】打点计时器使用交流电源，当电源频率是50Hz时打相邻点的时间间隔是0.02s，打100个点需要2s，A、C错误，B正确；点迹密集的地方代表相同时间通过的位移小，所以速度小，D正确.故选BD.54.ACD【解析】h一定时，下落的时间t一定，v越大则R越大，A正确，B错误；v一定时，h越大下落时间t越长，则R越大，C、D正确.故选ACD.55.BD【解析】小球的动能初始为零，所以动能增大，A错误；弹簧的形变量增大，弹性势能增大，B正确；在此过程中小球的重力做正功，重力势能减小，C错误；整个过程只有重力和弹力做功，故系统的机械能守恒，D正确.故选BD.56.BC【解析】起重机做的功等于克服重力所做的功，W=mgh=6000J，A错误，B正确；起重机的拉力F=mg，功率P=Fv=mgv=1500W，C正确，D错误.故选BC.57.BC【解析】指南针在地球的磁场中受磁场力的作用，所以会一端指南一端指北；避雷针是的原理是利用尖端放电现象，避免静电的危害；静电除尘器是对静电的应用；红外加热器利用了辐射传热，由电磁波传递能量.故选BC.58.ABC【解析】变压器可以将交流电压升高或降低，A正确；变压器的电压比等于匝数比，B正确，D错误；理想变压器没有能量损失，C正确.故选ABC.59.ABD【解析】用力压向压敏电阻时灯变亮说明电路中的电阻减小、电流增大，同时也说明了该压敏电阻的阻值随压力的增大而减小.60.AD【解析】送热风时，电动机和电热丝并联，电动机和电热丝中的电流均小于插头中的电流，A正确，B错误；送冷风时，仅接通电动机，电热丝中的电流为零，C错误，D正确.故选AD.。
广东省2014年中考物理试题(word解析版)
广东省2014年中考物理试题（word解析版）6．（3分）（2014•广东）图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电功率的7．（3分）（2014•广东）一杯酒精用掉一半，剩下一半的酒精的质量、密度、比热容和热值的情况是二、填空题（共7小题，每空1分，满分21分）8．（3分）（2014•广东）原子是由原子核和核外组成，原子核是由带正电的和不带电的组成．9．（3分）（2014•广东）如下图，双手轻轻捏住一张薄纸，将它放在下嘴唇底下，然后沿着纸片的表面用力吹气，纸片被“吹”了起来，这是因为纸片上表面的气体的流速比下面的要，纸片上表面气体压强比下表面的要（前两空选填“大”或“小”）．纸片所受向上的压力（选填“大于”、“小于”或“等于”）向下的压力．10．（3分）（2014•广东）在水平公路上做匀速直线运动的汽车，此时汽车的牵引力（选填“大于”、“小于”或“等于”）汽车所受的阻力；行李架上的物体以为参照物，它是静止的，以为参照物，它是运动的．11．（3分）（2014•广东）晶体在熔化的过程中需要不断从外界，温度；钨的熔点是3410℃，它的凝固点是℃．12．（3分）（2014•广东）如下图，闭合开关，当导体ab向右运动时，电流表指针向左偏转，那么当ab向左运动时，电流表指针向偏转，如果将磁体两极的位置对调，ab向右运动时，电流表指针向偏转，此过程转换为电能．13．（3分）（2014•广东）如图是测量酱油密度的过程，从图1可读出烧杯的质量，图2可读出烧杯和酱油的总质量，图3可读出烧杯中全部酱油的体积．那么，酱油的质量m=g，酱油的体积V=cm3，酱油的密度ρ=kg/m3．14．（3分）（2014•广东）如下图，电源电压为12V，灯泡上标有“12V 12W”．ae和bf是同种型号的电阻丝，每1m的电阻丝均为0.5Ω，其它导线电阻不计．c，d两点始终保持与电阻丝良好接触，设ac 与bd长度均为3m，那么，小灯泡两端电压为V．两电阻丝在100s内产生的热为J，当c，d两点向右移动时，灯泡的亮度将．（设灯泡电阻丝不随温度而变化）考点：欧姆定律的应用；电功率的计算；焦耳定律．专题：应用题；电路和欧姆定律；电能和电功率．分析：（1）知道灯泡的额定电压和额定功率，根据P=求出灯泡的电阻；由题意可知，灯泡的电阻与ac、bd段电阻串联，根据题意求出两段电阻的阻值，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出灯泡两端的电压，根据Q=I2Rt求出两电阻丝在100s内产生的热；（2）根据c，d两点的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小判断其亮暗．解答：解：（1）由P=可得，灯泡的电阻：R L===12Ω，由题意可知，灯泡的电阻与ac、bd段电阻串联，因每1m的电阻丝均为0.5Ω，所以，R ac=R bd=3m×0.5Ω/m=1.5Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.8A，灯泡两端的电压：U L′=IR L=0.8A×12Ω=9.6V，两电阻丝在100s内产生的热：三、作图题（共4小题，满分7分）15．（1分）（2014•广东）如图是静止在水平桌面上的篮球，请作出这个篮球受力的示意图．16．（2分）（2014•广东）请在图中作出光线从空气中进入水中的大致光线．17．（2分）（2014•广东）请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极．可知通电螺线管的右端是N极，左端是S极．根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极．如下图：在磁体的外部，磁感线都是从磁体的N极出来回到S极，所以磁感线方向都向左．点评：安培定则涉与三个方向：电流方向；磁场方向；线圈绕向，告诉其中的两个可以确定第三个．其中的电流方向经常与电源的正负极联系在一起，磁场方向经常与磁感线方向、周围小磁针的NS 极联系在一起．18．（2分）（2014•广东）请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．考点：家庭电路的连接．专题：图像综合题．分析：（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．解答：解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）安装安全用电原则，上孔接地线；左孔接零线；右孔接火线．如以下图所示：点评：掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．四、实验题（共3小题，满分20分）19．（7分）（2014•广东）（1）如下图，两种不同规格的刻度尺测量同一只铅笔的长度，图1中铅笔的长度是 4.7 cm，图2中铅笔的长度是 4.70 cm．（2）图3中体温计的测量范围是35～42 ℃，体温计的示数是37.6 ℃；图4中机械秒表的示数是32s ．（3）小林家5月底电能表示数如图5所示，6月底电能表示数为100.0kW•h，那么6月份他家消耗了68.0 的电能，在某段时间内，转盘转过了400转，表示此段时间内他家用了0.16 度电．考点：长度的测量；体温计的使用与其读数；时间的测量；电能表参数的理解与电能的求法．专题：基本仪器的使用专题．分析：（1）①测量能够达到的准确程度决定于测量工具的分度值．②使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位．（2）①使用体温计测量人体温度时，首先要明确体温计的量程和分度值，读数时视线与液柱最末端所对刻线相垂直．②（2）秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和．（3）电能表的读数方法：月末的减去月初的示数；最后一位是小数；单位kW•h；2500r/kW•h 表示的是电路中每消耗1kW•h的电能，电能表的转盘转2500r，或者表示电能表每转1r，电路中消耗kW•h的电能，求出转盘转400转电路中消耗的电能．解答：解：（1）由图知：①图1刻度尺上1cm之间有1个小格，所以一个小格代表的长度是1cm，即此刻度尺的分度值为1cm；物体左侧与2.0cm对齐，右侧在6cm和7cm之间，估读为6.7cm，所以物体的长度为L=6.7cm﹣2.0cm=4.7cm．②图2刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此刻度尺的分度值为0.1cm=1mm；物体左侧与2.00刻度线对齐，右侧在6.70cm处，所以物体的长度为L=6.70cm ﹣2.00cm=4.70cm．（2）由图知：①在体温计上，最小示数是35℃，最大示数是42℃，所以其测量范围为35℃～42℃；在1℃之间有10个小格，一个小格代表0.1℃，即此体温计的分度值为0.1℃；此时的示数为37.6℃．②在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”上，所以分针指示的时间为0.5min=30s；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在2s处，所以秒针指示的时间为2s，即秒表的读数为30s+2s=32s．（3）5月底电能表读数32.0kW•h，则6月份小林家消耗电能W=W1﹣W2=100.0kW•h﹣32.0kW•h=68.0．2500r/kW•h表示电能表每转1r，电路中消耗kW•h的电能，电能表转动400r，电路消耗的电能为：W=400×kW•h=0.16kW•h．故答案为：（1）4.7；4.70；（2）35～42；37.6；32s；（3）68.0；0.16．点评：物理测量中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、温度计等，任何一种工具，一定要注意每一个大格和每一个小格各代表多少．刻度尺需要估读，其他的测量工具不需要估读，读出最接近的数值．20．（7分）（2014•广东）在“探究凸透镜成像规律”的实验中．（1）如下图，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f= 15 cm．（2）如图2所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上能否得到清晰的蜡烛像？为什么？答：不能，因为当u＜f时，成正立放大的虚像，不能用光屏接收．（3）如图3所示，蜡烛能在光屏上形成清晰的像，此像是倒立、放大的实像．如果此时撤去光屏，人眼在如下图的位置能（选填“能”或“不能”）直接看到蜡烛的实像．（4）在图3中，保持凸透镜的位置不变，如图蜡烛向左移动5cm，为了在光屏上得到一个清晰的像，光屏应该向左（选填“左”或“右”）移动．考点：凸透镜成像规律与其探究实验．专题：探究型实验综合题．分析：（1）根据焦距的概念，计算出焦距的大小．从焦点到凸透镜的距离；（2）当u＜f时，成正立放大的虚像，不能用光屏接收；（3）当2f＞u＞f时，成倒立放大实像；（4）物远像近像变小．解答：解：（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用；光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为f=35cm﹣20cm=15cm．（2）由图可知此时的物距为u=20cm﹣10cm=10cm＜15cm，成正立放大的虚像，不能用光屏接收；（3）由图可知此时物距为u=30cm﹣10cm=20cm，这时，2f＞u＞f，成倒立放大实像，当撤去光屏，人眼睛在光屏的位置能看到物体的实像；（4）当凸透镜位置不变，将蜡烛向左移动5cm，此时物距减小，要想在光屏上再一次成清晰的像，需要将像距减小，即将光屏向左移动．故答案为：（1）15；（2）不能，因为当u＜f时，成正立放大的虚像，不能用光屏接收；（3）倒立，放大；能；（4）左．点评：此题考查学生对于凸透镜成像实验的理解和掌握．21．（6分）（2014•广东）如下图，利用铁架台、带有刻度的杠杆，细线、数量足够的钩码等试验器材探究杠杆的平衡条件．（1）实验前杠杆如下图，为使杠杆处在水平位置平衡状态，应将杠杆右端的平衡螺母B向右（选填“左”或“右”）调．（2）记录试验数据的表格如下表，请将表头栏目，试验所记录的数据补充完整．五、计算题（共2小题，满分13分）22．（7分）（2014•广东）如图是某种升降电梯工作原理图，它由轿厢、配重、缆绳、滑轮和电动机等部件组成，连接轿厢的两根缆绳非常靠近，轿厢空载时的重量是3100N，配重的重量是3000N，某次电梯载货量的重量是1000N，当电梯匀速上升15m，所用的时间为10s，不计缆绳重力和一切摩擦阻力，在此运动过程中，求：（1）轿厢的速度大小．（2）配重重力对配重做的功．（3）电动机的功率至少多大？23．（6分）（2014•广东）如图是家用电热壶与铭牌，假设电热壶电阻丝电阻不变，水的比热容c水=4.2×103J/（kg•℃），水的密度ρ水=1.0×103kg/m3．求：（1）电热壶电阻丝的电阻．（2）不考虑热损失，电热壶正常工作时，把1L水从20℃加热到100℃所需要的时间．（3）当电压为198V时，电热壶的实际功率．六、综合能力题（共3小题，满分18分）24．（6分）（2014•广东）某同学利用图1所示的电路来测量一未知电阻R x．（1）请用笔画线代替导线，将图1中实物图连接完整．（2）闭合开关后，当滑动电阻器的滑片向左移动到某一位置时，电压表的示数为1.2V，电流表的示数如图2所示，则I= 0.3 A，R x= 4 Ω．（3）该同学又设计了如图3所示的测量电路，同样可以测量未知电阻R x，其中R0是定值电阻．请在空格内把实验步骤补充完整．①闭合开关S、S1，用电压表测出电源的电压U；②闭合开关S、断开S1，用电压表测出待测电阻R1两端的电压为U1；③请用测量值U和U1，已知量R0来表达R x=．考点：伏安法测电阻的探究实验．专题：实验题；测量型实验综合题．分析：（1）滑动变阻器按一上一下的原则串联在电路中，要注意开关闭合前滑动变阻器处于最大阻值处；（2）根据电流表的量程和分度值读出示数，根据欧姆定律求出R x的阻值；（3）由电路图可知，当开关S、S1均闭合时电路为R x的简单电路，电压表测电源的电压；当开关S闭合、S1断开时，R0、R x串联，电压表测R x两端的电压；根据串联电路的分压特点和定值电阻的阻值求出R x的阻值，据此设计实验步骤得出结果．解答：解：（1）滑动变阻器的下方接线柱与开关的右方接线柱相连即可，如以下图所示：（2）由图2可知，电流表的量程为0～0.6A，分度值为0.02A，则I=0.3A，由I=可得，R x===4Ω；（3）实验步骤：①闭合开关S、S1，用电压表测出电源的电压U；②闭合开关S、断开S1，用电压表测出待测电阻R x两端的电压为U1；③因串联电路中总电压等于各分电压之和，所以，R0两端的电压：U0=U﹣U x=U﹣U1，因串联电路中各处的电流相等，所以，I==，即=，解得：R x=．故答案为：（1）如上图所示；（2）0.3；4；（3）①闭合开关S、S1；②闭合开关S、断开S1；③．25．（6分）（2014•广东）阅读下面的短文，回答以下问题半导体制冷半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用作制冷材料．如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B 连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体铜片A流向P型半导体，铜片A 会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P 型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．请回答以下问题（1）如图，若要使一个电冰箱箱内的温度下降，铜片A置于电冰箱的箱内，铜片B置于电冰箱箱外（前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？答：不能．（2）若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将上升，若将图中电源正负极互换，其他条件不变，则铜片B表面空气的温度将下降．26．（6分）（2014•广东）建设中的港珠澳大桥由桥梁和海底隧道组成，隧道由一节一节用钢筋混凝土做成的空心沉管连接而成，如下图，建造隧道时，现将沉管两端密封，如同一个巨大的长方体空心箱子，然后让其漂浮在海面上，向其内部灌水使之沉入海底．设某一节密封的长方体沉管的长、宽、高分别是180m，35m，10m，总质量为6×107kg．（海水的密度取1.0×103kg/m3，g取10N/kg）（1）漂浮在海面上的密封沉管，在灌水前受到的浮力F浮= 6×108N．（2）在对密封沉管灌水使其下沉过程中，其下表面受到海水的压强大小将变大，当密封沉管上表面刚好水平浸没在海水中时，注入的海水至少为3×106kg，此时其下表面受到海水的压力等于6.3×108N．（3）当密封沉管灌水下沉到海底后，将其下半部分埋入海底的泥沙中，再将灌入其中的海水全部抽出，此时空心密封沉管不会再上浮，请应浮力的知识来解释其原因．答：下表面不受海水的压力，根据浮力的产生原因，沉管不再受海水的浮力．考点：阿基米德原理；液体压强计算公式的应用．专题：压强和浮力．分析：（1）密封沉管灌水前漂浮，根据漂浮条件F=G计算出浮力；浮（2）根据P=ρgh，液体内部的压强随深度的增大而增大；沉管上表面刚好水平浸没在海水中，处于悬浮，根据F浮=G总，计算海水的重力和质量；根据浮力产生的原因，下表面受海水的压力即浮力；（3）根据浮力的产生原因解答．解答：解：（1）沉管灌水前漂浮，F=G=mg=6×107kg×10N/kg=6×108N；浮（2）①根据P=ρgh，液体内部的压强随深度的增大而增大，密封沉管灌水使其下沉过程中，其下表面受到海水的压强将变大；②沉管浸没水中，受到的浮力为：F=ρgV=1.0×103kg/m3×10N/kg×（180m×35m×10m）=6.3×108N，体积不变，浮力大小不变，处于悬浮状态，F浮=G总=G管+G水，G水=F浮﹣G管=6.3×108N×6×108N=3×107N，m===3×106kg；③浸没在水中的物体受到的浮力等于上下表面的压力差，沉管下表面受到海水的压力F下=6.3×108N；（3）沉管下半部分埋入海底的泥沙中，下表面不受海水的压力，根据浮力的产生原因，沉管不再受海水的浮力，此时空心密封沉管不会再上浮．故答案为：（1）6×108；（2）变大；3×106；6.3×108；（3）下表面不受海水的压力，根据浮力的产生原因，沉管不再受海水的浮力．。
2014广东高考物理真题及答案(精编、清晰版)
绝密★启用前试卷类型：A 2014年普通高等学校招生全国统一考试（广东卷）理科综合（物理部分）一、单项选择题13.图6是物体做直线运动的v-t图象，由图可知，该物体（）A．第1 s内和第3 s内的运动方向相反B．第3 s内和第4 s内的加速度相同C．第1 s内和第4s内的位移大小不等D．0~2s内和0~4s内的平均速度大小相等14．如图7所示，水平地面上堆放着原木，关于原木P在支撑点M、N处受力的方向，下列说法正确的是（）A．M处受到的支持力竖直向上B．N处受到的支持力竖直向上C．M处受到的摩擦力沿MN方向D．N处受到的摩擦力沿水平方向15．如图8所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块（）A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的长16．图9是安装在列车车厢之间的摩擦缓冲器结构图，图中①和②为楔块，③和④为垫块，楔块与弹簧盒、垫块间均有摩擦，在车厢相互撞击时弹簧压缩过程中（）A．缓冲器的机械能守恒B．摩擦力做功消耗机械能C．垫块的动能全部转化成内能D．弹簧的弹性势能全部转化为动能二、双项选择题17．用密封性好、充满气体的塑料袋包裹易碎品，如图10所示，充气袋四周被挤压时，假设袋内气体与外界无热交换，则袋内气体（）A．体积减小，内能增大B．体积减小，压强减小C．对外界做负功，内能增大D．对外界做正功，压强减小18．在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是（）A．增大入射光的强度，光电流增大B．减小入射光的强度，光电效应现象消失C．改变频率小于ν的光照射，一定不发生光电效应D．改变频率大于ν的光照射，光电子的最大初动能变大19．如图11所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合电键S，下列说法正确的是（）A．P向下滑动时，灯L变亮B．P向下滑动时，变压器的输出电压不变C．P向上滑动时，变压器的输入电流变小D．P向上滑动时，变压器的输出功率变大20．如图12所示，光滑绝缘的水平桌面上，固定着一个带电量为+Q的小球P，带电量分别为-q和+2q的小球M和N，由绝缘细杆相连，静止在桌面上，P与M相距L，P、M和N视为点电荷，下列说法正确的是（）A．M与N的距离大于LB．P、M和N在同一直线上C．在P产生的电场中，M、N处的电势相同D．M、N及细杆组成的系统所受合外力为零21．如图13所示，飞行器P绕某星球做匀速圆周运动，星球相对飞行器的张角为θ。
2014年普通高等学校招生全国统一考试(广东卷)理科综合(物理部分)答案详细解析试卷类型AB通用
绝密★启用前 试卷类型：A (物理试题试卷类型B 与A 题目及顺序完全相同）2014年普通高等学校招生全国统一考试（广东卷）理科综合（物理部分）一、单项选择题：本大题共4小题，每小题4分，共16分。
在每小题给出的四个选项中，只有一个选项最符合题目要求。
选对的得4分，错选或不答的得0分。
13.图6是物体做直线运动的v-t 图象，由图可知，该物体 A ．第1 s 内和第3 s 内的运动方向相反 B. 第3 s 内和第4 s 内的加速度相同 C. 第1 s 内和第4s 内的位移大小不等D ．0~2s 内和0~4s 内的平均速度大小相等14．如图7所示，水平地面上堆放着原木，关于原木P 在支撑点M 、N 处受力的方向，下列说法正确的是 A ．M 处受到的支持力竖直向上 B. N 处受到的支持力竖直向上 C. M 处受到的摩擦力沿MN 方向D ．N 处受到的摩擦力沿水平方向15．如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块 A ．在P 和Q 中都做自由落体运动 B. 在两个下落过程中的机械能都守恒 C. 在P 中的下落时间比在Q 中的长 D ．落至底部时在P 中的速度比在Q 中的长16．图9是安装在列车车厢之间的摩擦缓冲器结构图，图中①和②为楔块，③和④为垫块，楔块与弹簧盒、垫块间均有摩擦，在车厢相互撞击时弹簧压缩过程中A ．缓冲器的机械能守恒 B. 摩擦力做功消耗机械能 C. 垫块的动能全部转化成内能 D ．弹簧的弹性势能全部转化为动能二、双项选择题：本大题共9个小题，每小题6分，共54分。
每小题给出的四个选项中，有两个选项符合题目要求，全部选对者的得6分，只选1个且正确的得3分；有错选或不答的得0分。
17．用密封性好、充满气体的塑料袋包裹易碎品，如图10外界无热交换，则袋内气体A ．体积减小，内能增大 B. 体积减小，压强减小 C. 对外界做负功，内能增大 D ．对外界做正功，压强减小18. 在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是 A ．增大入射光的强度，光电流增大图9B. 减小入射光的强度，光电效应现象消失C. 改变频率小于ν的光照射，一定不发生光电效应 D ．改变频率大于ν的光照射，光电子的最大初动能变大19. 如图11所示的电路中，P 为滑动变阻器的滑片，保持理想变压器的输入电压U 1不变，闭合电键S ，下列说法正确的是A ．P 向下滑动时，灯L 变亮B. P 向下滑动时，变压器的输出电压不变C. P 向上滑动时，变压器的输入电流变小D ．P 向上滑动时，变压器的输出功率变大20．如图12所示，光滑绝缘的水平桌面上，固定着一个带电量为+Q 的小球P ，带电量分别为-q 和+2q 的小球M 和N ，由绝缘细杆相连，静止在桌面上，P 与M 相距L ，P 、M 和N 视为点电荷，下列说法正确的是 A ．M 与N 的距离大于L B. P 、M 和N 在同一直线上 C. 在P 产生的电场中，M 、N 处的电势相同 D ．M 、N 及细杆组成的系统所受合外力为零21．如图13所示，飞行器P 绕某星球做匀速圆周运动，星球相对飞 行器的角度为θ，下列说法正确的是 A ．轨道半径越大，周期越长 B. 轨道半径越大，速度越长C. 若测得周期和张角，可得到星球的平均密度 D ．若测得周期和轨道半径，可得到星球的平均密度 34.(1)(8分)某同学设计的可调电源电路如图22(a)所示，R 0为保护电阻，P 为滑动变阻器的滑片，闭合电键S .①用电压表测量A 、B 两端的电压；将电压表调零，选择0-3V 档，示数如图22(b)，电压值为 V . ②在接通外电路之前，为了保证外电路的安全，滑片P 应先置于 端.③要使输出电压U 变大，滑片P 应向 端（滑动，高考题漏了2个字）.④若电源电路中不接入R 0，则在使用过程中，存在 的风险(填“断路”或“短路”).(2)(10分)某同学根据机械能守恒定律，设计实验探究弹簧的弹性势能与压缩量的关系.①如图23(a)，将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测得相应的弹簧长度，部分数据如下表，有数据算得劲度系数k = N/m ，（g 取9.8m/s 2）②取下弹簧，将其一端固定于气垫导轨左侧，如图23(b)所示；调整导轨，是滑块自由滑动时，通过两图12图130 1 2 3 V 0 5 10 15 (b)图22 图11个光电门的速度大小 .③用滑块压缩弹簧，记录弹簧的压缩量x ；释放滑块，记录滑块脱离弹簧后的速度v ，释放滑块过程中，弹簧的弹性势能转化为 .④重复③中的操作，得到v 与x 的关系如图23（c ）。

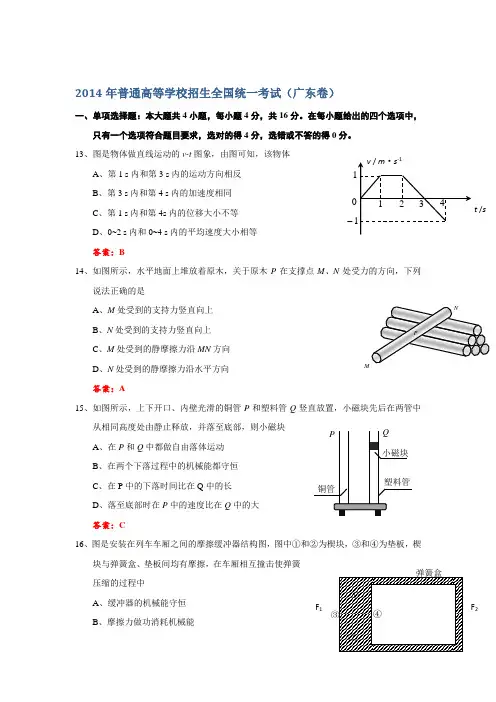

2014年高考物理(广东卷)Word版含答案
只有一个选项符合题目要求，选对的得4分，选错或不答的得0分。
13、图是物体做直线运动的v-t 图象，由图可知，该物体A 、第1 s 内和第3 s 内的运动方向相反B 、第3 s 内和第4 s 内的加速度相同C 、第1 s 内和第4s 内的位移大小不等D 、0~2 s 内和0~4 s 内的平均速度大小相等 答案：B14、如图所示，水平地面上堆放着原木，关于原木P 在支撑点M 、N 说法正确的是A 、M 处受到的支持力竖直向上B 、N 处受到的支持力竖直向上C 、M 处受到的静摩擦力沿MN 方向D 、N 处受到的静摩擦力沿水平方向 答案：A15、如图所示，上下开口、内壁光滑的铜管P 和塑料管Q 从相同高度处由静止释放，并落至底部，则小磁块 A 、在P 和Q 中都做自由落体运动B 、在两个下落过程中的机械能都守恒C 、在P 中的下落时间比在Q 中的长D 、落至底部时在P 中的速度比在Q 中的大 答案：C16、图是安装在列车车厢之间的摩擦缓冲器结构图，图中①和②为楔块，③和④为垫板，楔块与弹簧盒、垫板间均有摩擦，在车厢相互撞击使弹簧压缩的过程中A 、缓冲器的机械能守恒B 、摩擦力做功消耗机械能C 、垫板的动能全部转化成内能D 、弹簧的弹性势能全部转化为动能 答案：B二、双项选择题：本大题共5小题，每小题6分，共30分。
在每小题给出四个选项中，有两个选项符合题目要求，全部选对的得6分，只选1个且正确的得3分，有选错或不答的得0分。
17、用密封性好、充满气体的塑料袋包裹易碎品，如图所示，充气袋四周被挤压时，假设袋内气体与外界无热交换，则袋内气体（ ） A 、体积减小，内能增大B 、体积减小，压强减小C 、对外界做负功，内能增大D 、对外界做正功，压强减小 答案：AC18、在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是A 、增大入射光的强度，光电流增大B 、减小入射光的强度，光电效应现象消失C 、改变频率小于ν的光照射，一定不发生光电效应D 、改变频率大于ν的光照射，光电子的最大初动能变大 答案：AD19、如图所示的电路中，P 为滑动变阻器的滑片，保持理想变压器的输入电压U 1不变，闭合电键S ，下列说法正确的是 A 、P 向下滑动时，灯L 变亮B 、P 向下滑动时，变压器的输出电压不变C 、P 向上滑动时，变压器的输入电流变小D 、P 向上滑动时，变压器的输出功率变大 答案：BD20、如图所示，光滑绝缘的水平桌面上，固定着一个带电量为+Q 的小球P ，带电量分别为-q 和+2q 的小球M 和N ，由绝缘细杆相连，静止在桌面上，P 与M 相距L ，P 、M 和N 视为点电荷，下列说法正确的是A 、M 与N 的距离大于LB 、P 、M 和N 在同一直线上C 、在P 产生的电场中，M 、N 处的电势相同D 、M 、N 及细杆组成的系统所受合外力为零 答案：BD21、如图所示，飞行器P 绕某星球做匀速圆周运动，星球相对飞行器的张角为θ，下列说法正确的是A 、轨道半径越大，周期越长B 、轨道半径越大，速度越大C 、若测得周期和张角，可得到星球的平均密度D 、若测得周期和轨道半径，可得到星球的平均密度 答案：AC三、非选择题:本大题共3小题，共54分。

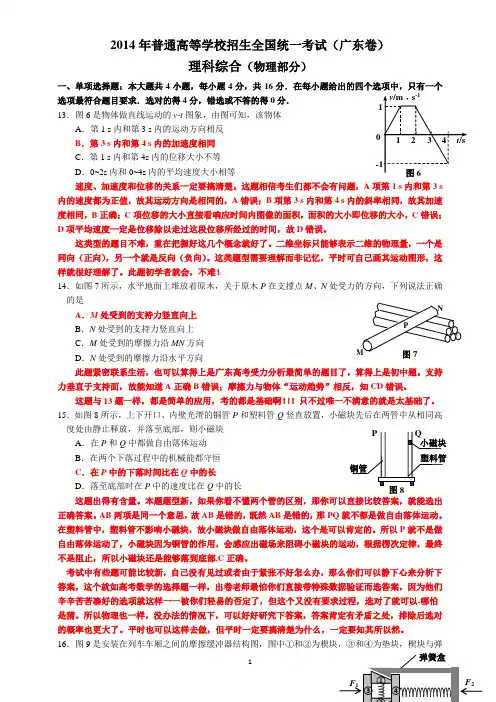

2014年广东高考物理试题与答案(详细解析版 精品 可直接打印)
2014年普通高等学校招生全国统一考试（广东卷）理科综合（物理部分）一、单项选择题：本大题共4小题，每小题4分，共16分．在每小题给出的四个选项中，只有一个选项最符合题目要求．选对的得4分，错选或不答的得0分．13．图6是物体做直线运动的v-t 图象，由图可知，该物体 A ．第1 s 内和第3 s 内的运动方向相反 B ．第3 s 内和第4 s 内的加速度相同 C ．第1 s 内和第4s 内的位移大小不等 D ．0~2s 内和0~4s 内的平均速度大小相等速度、加速度和位移的关系一定要搞清楚。
这题相信考生们都不会有问题，A 项第1 s 内和第3 s 内的速度都为正值，故其运动方向是相同的，A 错误；B 项第3 s 内和第4 s 内的斜率相同，故其加速度相同，B 正确；C 项位移的大小直接看响应时间内图像的面积，面积的大小即位移的大小，C 错误；D 项平均速度一定是位移除以走过这段位移所经过的时间，故D 错误。
这类型的题目不难，重在把握好这几个概念就好了。
二维坐标只能够表示二维的物理量，一个是同向（正向），另一个就是反向（负向）。
这类题型需要理解而非记忆，平时可自己画其运动图形，这样就很好理解了。
此题初学者就会，不难！14．如图7所示，水平地面上堆放着原木，关于原木P 在支撑点M 、N 处受力的方向，下列说法正确的是A ．M 处受到的支持力竖直向上B ．N 处受到的支持力竖直向上C ．M 处受到的摩擦力沿MN 方向D ．N 处受到的摩擦力沿水平方向此题紧密联系生活，也可以算得上是广东高考受力分析最简单的题目了，算得上是初中题。
支持力垂直于支持面，故能知道A 正确B 错误；摩擦力与物体“运动趋势”相反，知CD 错误。
这题与13题一样，都是简单的应用，考的都是基础啊！！！只不过唯一不满意的就是太基础了。
15．如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块 A ．在P 和Q 中都做自由落体运动 B ．在两个下落过程中的机械能都守恒 C ．在P 中的下落时间比在Q 中的长 D ．落至底部时在P 中的速度比在Q 中的长这题出得有含量。
2014_2016年广东学业水平考试物理试题(卷)与答案
2014年6月广东省普通高中学业水平考试物理本单项选择题Ⅰ：本大题共30小题，每小题1分，共30分。
在每小题列出的四个选项中，只有一项符合题目要求。
1. 在经典力学的建立过程中，牛顿和伽利略均作出了重要贡献．下列说法正确的是A. 伽利略总结出了惯性定律B. 牛顿提出了万有引力定律C. 伽利略总结得出作用力与反作用力之间的关系D. 牛顿利用理想实验推断出匀速运动需要力来维持2. 下列物理量为矢量的是A. 速度B. 时间C. 动能D. 质量3. 在下列力学单位中，属于国际单位制中基本单位的是A. 毫米B. 厘米C. 千克D. 克4. 在物理学中，突出问题的主要方面，忽略次要因素，建立理想化物理模型，是经常用的一种科学研究方法．质点就是这种物理模型之一．关于地球能否看作质点，下列说法正确的是A. 地球的质量太大，不能把地球看作质点B. 地球的体积太大，不能把地球看作质点C. 研究地球的自转时可以把地球看作质点D. 研究地球绕太阳公转时可以把地球看作质点5. 在行驶汽车上的乘客，看到道路两旁的树木不断向后退，这是因为乘客选择的参考系是A. 所乘坐的汽车B. 地面上的建筑物C. 道路旁的树木D. 路边站着的人6. 下列图示为一位体操运动员的几种挂杠方式，其手臂用力最小的是B7. 根据牛顿运动定律，下列表述正确的是A. 力是维持物体运动的原因B. 力是改变物体运动状态的原因C. 外力停止作用后，物体由于惯性会停止D. 物体做匀速直线运动时，所受合外力不为零8. 关于一对作用力和反作用力，下列说法正确的是A. 它们的方向相同B. 它们的大小不相等C. 它们同时产生，同时消失D. 它们作用在同一物体上9. 关于弹力，下列表述正确的是A. 杯子放在桌面上，杯和桌均不发生形变B. 杯子放在桌面上，杯和桌之间没有弹力作用C. 在弹性限度内，弹簧的弹力与弹簧的长度成正比D. 在弹性限度内，弹簧的弹力与弹簧的伸长（或缩短）量成正比10. 如图1所示，细杆上固定两个小球a和b，杆绕O点做匀速转动．下列说法正确的是A. a、b两球角速度相等B. a、b两球线速度相等C. a球的线速度比b球的大D. a球的角速度比b球的大11. 某一时刻，一物体沿水平和竖直方向的分速度分别为8m/s和6m/s，则该物体的速度大小是A. 2 m/sB. 6 m/sC. 10 m/sD. 14 m/s12. 下列做平抛运动的物体是A. 升空的火箭B. 树上落下的果实C. 投向篮框的篮球D. 水平飞行的飞机释放的物体13. 某同学投掷铅球．每次出手时，铅球速度的大小相等，但方向与水平面的夹角不同．关于出手时铅球的动能，下列判断正确的是A. 夹角越大，动能越能大B. 夹角越大，动能越小C. 夹角为 45o时，动能最大D. 动能的大小与夹角无关14. 若使空间探测器挣脱太阳引力的束缚，其发射速度至少要达到A. 环绕速度B. 第一宇宙速度C. 第二宇宙速度D. 第三宇宙速度15. 下列关于物体所受的滑动摩擦力表述正确的是A．方向垂直于接触面B．大小与正压力成正比C．大小与正压力成反比D．方向始终与物体的运动方向相同16. 图2所示为竖直平面内的三条路径．物体沿路径1、2、3从P点运动到Q点的过程中，重力做功分别为W1 、W2和W3，下列判断正确的是A. W1 > W2B. W1 > W3C. W2 > W3D. W1 = W2 = W317. 关于超重与失重，下列说法正确的是A. 超重就是物体所受的重力增加了B. 失重就是物体所受的重力减少了C. 完全失重就是物体所受的重力为零D. 超重或失重时物体所受的重力不变18. 如图3所示，质量为m的小球，从离桌面H高处自由下落．已知桌面离地高度为h，若以桌面为参考平面，则小球落到地面时的重力势能为（g为重力加速度）A. －mghB. －mg（H + h）C. mgHD. mg（H－h）19. 绕地球做匀速圆周运动的人造卫星，其向心力来源于A. 卫星自带的动力B. 卫星的惯性C. 地球对卫星的引力D. 卫星对地球的引力20. 某同学在“探究匀变速直线运动”的实验中，使用了频率为50Hz的电磁打点计时器，在纸带上打下相邻两个点的时问间隔是A. 0. 01 sB. 0. 02 sC. 0. 1 sD.0. 2 s21. 下列正确描述正点电荷电场线的图示是 A22. 如图4所示，一通电直导线与匀强磁场方向垂直，导线所受安培力的方向是A. 向上B. 向下C. 垂直纸面向里D. 垂直纸面向外23. 电场线可以直观地描述电场的方向和强弱，电场线上某一点的切线方向表示是A. 正点电荷在该点所受电场力的方向B. 负点电荷在该点所受电场力的方向C. 正点电荷在该点所受电场力的垂直方向D. 负点电荷在该点所受电场力的垂直方向24. 如图5所示，三角形线圈abc放在范围足够大的匀强磁场中并做下列运动，能产生感应电流的是A. 向上平移B. 向右平移C. 向左平移D. 以ab为轴转动25. 发电机利用水力、风力等动力推动线圈在磁场中转动，将机械能转化为电能．这种转化利用了A. 电流的热效应B. 电磁感应原理C. 电流的磁效应D. 磁场对电流的作用原理26. 如图6所示，小磁针放置在螺线管轴线的左侧．当螺线管通以恒定电流时，不计其它磁场的影响，小磁针静止时N极的指向是A. 向左B. 向右C. N上D. 向下27. 电子通过磁场时会发生偏转，这是因为受到A. 库仑力的作用B. 万有引力的作用C. 洛伦兹力的作用D. 安培力的作用28. 如图7所示，三个线圈放在匀强磁场中，面积S1 <S2 <S3．穿过三个线圈的磁通量分别为为Ф1 、Ф2和Ф3，下列判断正确的是A. Ф1 = Ф2B. Ф2 =Ф3C. Ф1 > Ф2D. Ф3 > Ф229. 下列过程中，没有直接利用电磁波的是A. 电冰箱冷冻食物B. 用手机通话C. 微波炉加热食物D. 用收音机收听广播30. 家用电饭锅使用的传感器类型是A. 温度传感器B. 声音传感器C. 红外传感器D. 湿度传感器二、单项选择题Ⅱ：本大题共20小题，每小题2分，共40分。
2014年高考真题精校精析纯word可编辑·2014高考真题解析 广东卷物理
2014·广东卷(物理课标)一、单项选择题：本大题共4小题，每小题4分，共16分．在每小题给出的四个选项中，只有一个选项最符合题目要求．选对的得4分，错选或不答的得0分．13．[2014·广东卷] 图6是物体做直线运动的v-t图像，由图可知，该物体()A．第1 s内和第3 s内的运动方向相反B．第3 s内和第4 s内的加速度相同C．第1 s内和第4 s内的位移大小不相等D．0～2 s和0～4 s内的平均速度大小相等13．B[解析] 0～3 s内物体一直沿正方向运动，故选项A错误；v-t图像的斜率表示加速度，第3 s内和第4 s内图像斜率相同，故加速度相同，选项B正确；v-t图像图线与时间轴包围的面积表示位移的大小，第1 s内和第4 s内对应的两个三角形面积相等，故位移大小相等，选项C错误；第3 s内和第4 s内对应的两个三角形面积相等，故位移大小相等，方向相反，所以0～2 s和0～4 s内位移相同，但时间不同，故平均速度不相等，选项D错误．14．[2014·广东卷] 如图7所示，水平地面上堆放着原木，关于原木P在支撑点M、N 处受力的方向，下列说法正确的是()A．MB．N处受到的支持力竖直向上C．M处受到的静摩擦力沿MN方向D．N处受到的静摩擦力沿水平方向14．A[解析] 支持力的方向与接触面垂直，所以M处的支持力的方向与地面垂直，即竖直向上，N处支持力的方向与接触面垂直，即垂直MN向上，故选项A正确，选项B 错误；摩擦力的方向与接触面平行，与支持力垂直，故选项C、D错误．15．[2014·广东卷] 如图8所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块()A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大15．C[解析] 磁块在铜管中运动时，铜管中产生感应电流，根据楞次定律，磁块会受到向上的磁场力，因此磁块下落的加速度小于重力加速度，且机械能不守恒，选项A、B错误；磁块在塑料管中运动时，只受重力的作用，做自由落体运动，机械能守恒，磁块落至底部时，根据直线运动规律和功能关系，磁块在P中的下落时间比在Q中的长，落至底部时在P中的速度比在Q中的小，选项C正确，选项D错误．16．[2014·广东卷] 图9是安装在列车车厢之间的摩擦缓冲器结构图，图中①和②为楔块，③和④为垫板，楔块与弹簧盒、垫板间均有摩擦，在车厢相互撞击使弹簧压缩的过程中()A．缓冲器的机械能守恒B．摩擦力做功消耗机械能C．垫板的动能全部转化为内能D．弹簧的弹性势能全部转化为动能16．B[解析] 由于楔块与弹簧盒、垫块间均有摩擦，摩擦力做负功，则缓冲器的机械能部分转化为内能，故选项A错误，选项B正确；车厢撞击过程中，弹簧被压缩，摩擦力和弹簧弹力都做功，所以垫块的动能转化为内能和弹性势能，选项C、D错误．二、双项选择题：本大题共9个小题，每小题6分，共54分．每小题给出的四个选项中，有两个选项符合题目要求，全部选对者的得6分，只选1个且正确的得3分；有错选或不答的得0分．17．[2014·广东卷] 用密封性好、充满气体的塑料袋包裹易碎品，如图10所示，充气袋四周被挤压时，假设袋内气体与外界无热交换，则袋内气体()A．体积减小，内能增大B．体积减小，压强减小C．对外界做负功，内能增大D．对外界做正功，压强减小17．AC[解析] 充气袋被挤压时，气体体积减小，外界对气体做功，由于袋内气体与外界无热交换，故由热力学第一定律知，气体内能增加，故选项C正确，选项D错误；体积减小，内能增加，由理想气体状态方程可知压强变大，故选项A正确，选项B错误．18．[2014·广东卷] 在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是()A．增大入射光的强度，光电流增大B．减小入射光的强度，光电效应现象消失C．改用频率小于ν的光照射，一定不发生光电效应D．改用频率大于ν的光照射，光电子的最大初动能变大18．AD[解析] 增大入射光的强度，单位时间内发射的光电子数增加，则光电流增大，选项A正确；光电效应能否发生与照射光频率有关，与照射光强度无关，选项B错误；改用频率较小的光照射时，如果光的频率仍大于极限频率，则仍会发生光电效应，否则，不能发生光电效应，选项C错误；光电子的最大初动能E k＝hν－W0，故改用频率大于ν的光照射，光电子的最大初动能变大，选项D正确．19．[2014·广东卷] 如图11所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合开关S，下列说法正确的是()A．P向下滑动时，灯L变亮B．P向下滑动时，变压器的输出电压不变C．P向上滑动时，变压器的输入电流变小D．P向上滑动时，变压器的输出功率变大19．BD[解析] 由于理想变压器输入电压不变，则副线圈电压U2不变，滑片P滑动时，对灯泡两端的电压没有影响，故灯泡亮度不变，则选项A错误；滑片P下滑，电阻变大，但副线圈电压由原线圈电压决定，则副线圈电压不变，故选项B正确；滑片P上滑，电阻减小，副线圈输出电流I2增大，则原线圈输入电流I1也增大，故选项C错误；此时变压器输出功率P2＝U2I2将变大，故选项D正确．20．[2014·广东卷] 如图12所示，光滑绝缘的水平桌面上，固定着一个带电荷量为＋Q的小球P，带电荷量分别为－q和＋2q的小球M和N，由绝缘细杆相连，静止在桌面上，P与M相距L，P、M和N视为点电荷，下列说法正确的是()A．M与N的距离大于LB．P、M和N在同一直线上C．在P产生的电场中，M、N处的电势相同D．M、N及细杆组成的系统所受合外力为零20．BD[解析] M、N处于静止状态，则M、N和杆组成的系统所受合外力为0，则F PM＝F PN，即k QqL2＝k2Qqx2，则有x＝2L，那么M、N间距离为(2－1)L，故选项A错误，选项D正确；由于M、N静止不动，P对M和对N的力应该在一条直线上，故选项B正确；在P产生电场中，M处电势较高，故选项C错误．21．[2014·广东卷] 如图13所示，飞行器P绕某星球做匀速圆周运动，星球相对飞行器的张角为θ，下列说法正确的是()A ．轨道半径越大，周期越长B ．轨道半径越大，速度越大C ．若测得周期和张角，可得到星球的平均密度D ．若测得周期和轨道半径，可得到星球的平均密度21．AC [解析] 根据G Mm R 2＝mR 4π2T 2，可知半径越大则周期越大，故选项A 正确；根据G Mm R 2＝m v 2R，可知轨道半径越大则环绕速度越小，故选项B 错误；若测得周期T ，则有M ＝4π2R 3GT 2，如果知道张角θ，则该星球半径为r ＝R sin θ2，所以M ＝4π2R 3GT 2＝43π(R sin θ2)3ρ，可得到星球的平均密度，故选项C 正确，而选项D 无法计算星球半径，则无法求出星球的平均密度，选项D 错误．34．[2014·广东卷] (1)某同学设计的可调电源电路如图22(a)所示，R 0为保护电阻，P 为滑动变阻器的滑片，闭合开关S.①用电压表测量A 、B 两端的电压：将电压表调零，选择0～3 V 挡，示数如图22(b)所示，电压值为________V.②在接通外电路之前，为了保证外电路的安全，滑片P 应先置于________端．③要使输出电压U 变大，滑片P 应向________端滑动．④若电源电路中不接入R 0，则在使用过程中，存在________的风险(选填“断路”或“短路”)．(a) (b)(2)某同学根据机械能守恒定律，设计实验探究弹簧的弹性势能与压缩量的关系．①如图23(a )所示，将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，部分数据如下表．由数据算得劲度系数k ＝________N/m.(g 取9.80 m/s 2)②取下弹簧，将其一端固定于气垫导轨左侧，如图23(b)所示；调整导轨，使滑块自由滑动时，通过两个光电门的速度大小________．③用滑块压缩弹簧，记录弹簧的压缩量x ；释放滑块，记录滑块脱离弹簧后的速度v .释放滑块过程中，弹簧的弹性势能转化为________．④重复③中的操作，得到v 与x 的关系如图23(c)．由图可知，v 与x 成________关系．由上述实验可得结论：对同一根弹簧，弹性势能与弹簧的________成正比．(a) (b)(c)34．(1)①1.30 ②A ③B ④短路 [解析] ①据十分之一估读法，应该为1.30 V ； ②接通电路前，应该使滑片置于A 端，用电器上的电压为0，这样才能起到保护外电路的作用；③要增大外电路电压，需要使滑片滑向B 端；④若电源电路输出端短路，电源电路中没有接入保护电阻，则当滑片滑至B 端时，电路就会短路，电源被烧毁．(2)①50 ②相等 ③滑块的动能 ④正比 压缩量的平方[解析] 根据F 1＝mg ＝k Δx 1，F 2＝2mg ＝k Δx 2，有ΔF ＝F 1－F 2＝k Δx 1－k Δx 2，则k ＝0.490.0099 N/m ＝49.5 N/m ，同理可以求得k ′＝0.490.0097 N/m ＝50.5 N/m ，则劲度系数为k ＝k ＋k ′2＝50 N/m.②滑块离开弹簧后做匀速直线运动，故滑块通过两个光电门时的速度相等．③在该过程中弹簧的弹性势能转化为滑块的动能；④图线是过原点的倾斜直线，所以v 与x 成正比；弹性势能转化为动能，即E 弹＝12m v 2，即弹性势能与速度平方成正比，则弹性势能与压缩量平方成正比．35．[2014·广东卷] (18分)图24 的水平轨道中，AC 段的中点B 的正上方有一探测器，C 处有一竖直挡板，物体P 1沿轨道向右以速度v 1与静止在A 点的物体P 2碰撞，并接合成复合体P ，以此碰撞时刻为计时零点，探测器只在t 1＝2 s 至t 2＝4 s 内工作．已知P 1、P 2的质量都为m ＝1 kg ，P 与AC 间的动摩擦因数为μ＝0.1，AB 段长L ＝4 m ，g 取10 m/s 2，P 1、P 2和P 均视为质点，P 与挡板的碰撞为弹性碰撞．(1)若v 1＝6 m/s ，求P 1、P 2碰后瞬间的速度大小v 和碰撞损失的动能ΔE ；(2)若P 与挡板碰后，能在探测器的工作时间内通过B 点，求v 1的取值范围和P 向左经过A 点时的最大动能E .35．(1)3 m/s 9 J (2)10 m/s ≤v 1≤14 m/s 17 J[解析] (1)P 1、P 2碰撞过程动量守恒，有m v 1＝2m v解得v ＝v 12＝3 m/s 碰撞过程中损失的动能为ΔE ＝12m v 21－12(2m )v 2 解得ΔE ＝9 J.(2)由于P 与挡板的碰撞为弹性碰撞．故P 在AC 间等效为匀减速运动，设P 在AC 段加速度大小为a ，碰后经过B 点的速度为v 2 ，由牛顿第二定律和运动学规律，得μ(2m )g ＝2ma3L ＝v t －12at 2 v 2＝v －at解得v 1＝2v ＝6L ＋μgt 2t v 2＝6L －μgt 22t由于2 s ≤t ≤4 s 所以解得v 1的取值范围10 m/s ≤v 1≤14 m/sv 2的取值范围1 m/s ≤v 2≤5 m/s所以当v 2＝5 m/s 时，P 向左经过A 点时有最大速度v 3＝v 22－2μgL则P 向左经过A 点时有最大动能E ＝12(2m )v 23＝17 J. 36．[2014·广东卷] (18分)如图25 所示，足够大的平行挡板A 1、A 2竖直放置，间距6L .两板间存在两个方向相反的匀强磁场区域Ⅰ和Ⅱ，以水平面MN 为理想分界面，Ⅰ区的磁感应强度为B 0，方向垂直纸面向外. A 1、A 2上各有位置正对的小孔S 1、S 2，两孔与分界面MN 的距离均为L .质量为m 、电荷量为＋q 的粒子经宽度为d 的匀强电场由静止加速后，沿水平方向从S 1进入Ⅰ区，并直接偏转到MN 上的P 点，再进入Ⅱ区，P 点与A 1板的距离是L 的k 倍，不计重力，碰到挡板的粒子不予考虑．(1)若k ＝1，求匀强电场的电场强度E ；(2)若2<k <3，且粒子沿水平方向从S 2射出，求出粒子在磁场中的速度大小v 与k 的关系式和Ⅱ区的磁感应强度B 与k 的关系式．36．(1)qB 20L 22md (2)v ＝（k 2＋1）qB 0L 2m B ＝k 3－k B 0[解析] (1)粒子在电场中，由动能定理有qEd ＝12m v 2 －0 粒子在Ⅰ区洛伦兹力提供向心力q v B 0＝m v 2r当k ＝1时，由几何关系得r ＝L解得E ＝qB 20L 22md. (2)由于2<k <3时，由题意可知粒子在Ⅱ区只能发生一次偏转，由几何关系可知(r －L )2＋(kL )2＝r 2解得r ＝k 2＋12L 又q v B 0＝m v 2r，则 v ＝（k 2＋1）qB 0L 2m粒子在Ⅱ区洛伦兹力提供向心力，即q v B ＝m v 2r 1由对称性及几何关系可知kL （3－k ）L ＝r r 1即r 1＝（3－k ）（k 2＋1）2kL 联立上式解得B ＝k 3－k B 0.。
2014年广东物理部分解析
2014年广东理科综合物理部分（2014年 广东卷）13、图6是物体做直线运动的v-t 图象，由图可知，该物体A ．第1s 内和第3s 内的运动方向相反B ．第3s 内和第4s 内的加速度相同C ．第1s 内和第4s 内的位移大小不相等D ．0~2s 和0~4s 内的平均速度大小相等13.【答案】：B【解析】：第1s 内速度和第3s 内速度都为正值，都与规定正方向相同，所以A 错误。
v-t 图像的斜率代表物体运动加速度，其中斜率的数值大小表物理加速度大小，斜率的正负代表加速度的方向，第3s 内和第4s 内图像的斜率相同，所以第3s 内加速度和第4s 内加速度相同，所以B 正确物体的位移大小等于v-t 图像的的图线与坐标轴围成的面积大小，所以C 错误物体的平均速度s v=t位移，位移是矢量，0-2s 和0-4s 的位移相同，时间不同，所以它们的平均速度不相同，所以D 错误。
（2014年 广东卷）14、如图7所示，水平地面上堆放着原木，关于原木P 的支撑点 M 、N 处受力的方向，下列说法正确的是A ．M 处受到的支持力竖直向上B ．N 处受到的支持力竖直向上C ．M 处受到的静摩擦力沿MN 方向D ．N 处受到的静摩擦力沿水平方向14.【答案】：A 【解析】：弹力的方向与接触面切线垂直，M 处支持力方向与地面垂直，即竖直向上，所以A 正确N 处的支持力方向与MN 垂直向上，所以B 错误 摩擦力方向与接触面切线平行，所以C 、D 错误（2014年 广东卷）15、如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直 放置。
小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块A．在P和Q中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大15.【答案】：C【解析】：小磁铁在铜管P中下落会产生电磁感应现象，不仅受重力作用，而且还会受到向上的磁场力，而在塑料管Q中则没有电磁感应现象，只受重力作用，所以C正确，BCD错误（2014年广东卷）16、图9是安装在列车车厢之间的摩擦缓冲器结构图，图中○1和○2为楔块，○3和○4为垫板，楔块与弹簧盒、垫板间均有摩擦，在车厢相互撞击使弹簧压缩的过程中图9A．缓冲器的机械能守恒B．摩擦力做功消耗机械能C．垫板的动能全部转化为内能D．弹簧的弹性势能全部转化为动能16.【答案】：B【解析】：由于楔块与弹簧盒、垫板间存在摩擦力作用，需要克服摩擦力做功，消耗机械能，所以A错误，B正确。
高考广东卷物理试题 全解全析
广东理科综合物理部分（2014年 广东卷）13、图6是物体做直线运动的v-t 图象，由图可知，该物体B ．第3s 内和第4s 内的加速度相同C ．第1s 内和第4s 内的位移大小不相等D ．0~2s 和0~4s 内的平均速度大小相等13.【答案】：B【解析】：第1s 内速度和第3s 内速度都为正值，都与规定正方向相同，所以A 错误。
v-t 图像的斜率代表物体运动加速度，其中斜率的数值大小表物理加速度大小，斜率的正负代表加速度的方向，第3s 内和第4s 内图像的斜率相同，所以第3s 内加速度和第4s 内加速度相同，所以B 准确物体的位移大小等于v-t 图像的的图线与坐标轴围成的面积大小，所以C 错误物体的平均速度s v=t位移，位移是矢量，0-2s 和0-4s 的位移相同，时间不同，所以它们的平均速度不相同，所以D 错误。
（2014年 广东卷）14、如图7所示，水平地面上堆放着原木，关于原木P 的支撑点 M 、N 处受力的方向，下列说法准确的是A ．M 处受到的支持力竖直向上B ．N 处受到的支持力竖直向上C ．M 处受到的静摩擦力沿MN 方向D ．N 处受到的静摩擦力沿水平方向14.【答案】：A 【解析】：弹力的方向与接触面切线垂直，M 处支持力方向与地面垂直，即竖直向上，所以A 准确N 处的支持力方向与MN 垂直向上，所以B 错误 摩擦力方向与接触面切线平行，所以C 、D 错误（2014年 广东卷）15、如图8所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直 放置。
小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块A ．在P 和Q 中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P中的下落时间比在Q中的长D．落至底部时在P中的速度比在Q中的大15.【答案】：C【解析】：小磁铁在铜管P中下落会产生电磁感应现象，不但受重力作用，而且还会受到向上的磁场力，而在塑料管Q中则没有电磁感应现象，只受重力作用，所以C准确，BCD错误（2014年广东卷）16、图9是安装在列车车厢之间的摩擦缓冲器结构图，图中○1和○2为楔块，○3和○4为垫板，楔块与弹簧盒、垫板间均有摩擦，在车厢相互撞击使弹簧压缩的过程中图9A．缓冲器的机械能守恒B．摩擦力做功消耗机械能C．垫板的动能全部转化为内能D．弹簧的弹性势能全部转化为动能16.【答案】：B【解析】：因为楔块与弹簧盒、垫板间存有摩擦力作用，需要克服摩擦力做功，消耗机械能，所以A错误，B准确。
广东省普通高中学业水平考试物理试题解析版
2014年6月广东省普通高中学业水平考试物理试卷（考试时间90分钟，满分100 分）一、单项选择题Ⅰ：本大题共30小题，每小题1分，共30分。
在每小题列出的四个选项中，只有一项符合题目要求。
1．提出“日心说”的科学家是（）A．第谷B．牛顿C．哥白尼D．开普勒【答案】C【解析】根据物理学史，可知哥白尼提出的“日心说”。
2．“小小竹排江中游，巍巍青山两岸走”中，“巍巍群山两岸走”选取的参照物是（）A．江中竹排B．两岸青山C．天上浮云D．空中飞鸟【答案】A【解析】一般选参照物，都是以相对不动的物体为参照物。
题中“巍巍群山两岸走”是说群山在移动，说明是以地面或江中移动的竹排为参照物，故A正确。
3．如图所示，一条绷紧的皮带连接两个半径不同的皮带轮。
若皮带轮做匀速转动，两轮边缘的N、P 两点（）A．角速度相同B．转动周期相同C．线速度大小相同D．向心加速度大小相同【答案】C【解析】由题意知，一条绷紧的皮带把两个轮连接起来，说明N、P两点在同一曲线上，运动的快慢一致，即线速度大小相同，方向不同。
故C正确。
4．汽车从山脚行驶到山顶的过程中，下列说法正确的是（）A．重力对汽车做正功B．牵引力对汽车做正功C．支持力对汽车做正功D．汽车重力势能减少【答案】B【解析】汽车从山脚到山顶的过程中，汽车克服重力做功，即重力做负功，重力势能增大，A、D错误；牵引力对汽车做正功，B正确；支持力与运动方向垂直，不做功，C错误。
5．物理量有矢量和标量，下列描述正确的是（）A．位移是矢量B．力是标量C．功是矢量D．速度是标量【答案】A【解析】矢量即有大小，又有方向；标量只有大小。
A正确。
6．运动员参加100 m赛跑，第10 s末到达终点时的速度为12 m/s，则全程的平均速度是（）A．6 m/s B．10 m/s C．11 m/s D．12 m/s【答案】B【解析】根据平均速度定义svt=，得10010s mvt s===10 m/s，B正确。
