电气试验专业作业指导书重庆市电力公司2004年9月目录1．避雷器电气试验标准化作业指导书（试行）2．变压器及电抗器电气试验标准化作业指导书（试行）3．电缆电气试验标准化作业指导书（试行）4．电容器电气试验标准化作业指导书（试行）5．互感器电气试验标准化作业指导书（试行）6，电缆电气试验标准化作业指导书（试行）7．绝缘油和六氟化硫气体试验作业指导书（试行）8．开关设备电气试验标准化作业指导书（试行）9．母线电气试验标准化作业指导书（试行）10．套管电气试验标准化作业指导书（试行）避雷器电气试验标准化作业指导书（试行）一、适用范围本作业指导书适用于避雷器交接或预试工作。
二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料：2.预防性试验所需仪器及设备材料：四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
电气试验标准化作业指导书(DOC 155页)
电气试验专业作业指导书重庆市电力公司2004年9月3.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
应采用屏蔽线和绝缘屏蔽棒作连接。
将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。
开路时，兆欧表转速达额定转速其指针应指“∞”。
然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。
然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。
1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。
1.4.5读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。
1.4.6 断开兆欧表后对被试品短接放电并接地。
1.4.7测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
1.5影响因素及注意事项1.5.1试品温度一般应在10～40℃之间。
1.5.2绝缘电阻随着温度升高而降低，但目前还没有一个通用的固定换算公式。
温度换算系数最好以实测决定。
例如正常状态下，当设备自运行中停下，在自行冷却过程中，可在不同温度下测量绝缘电阻值，从而求出其温度换算系数。
{经营管理制度}电气试验标准化作业指导书

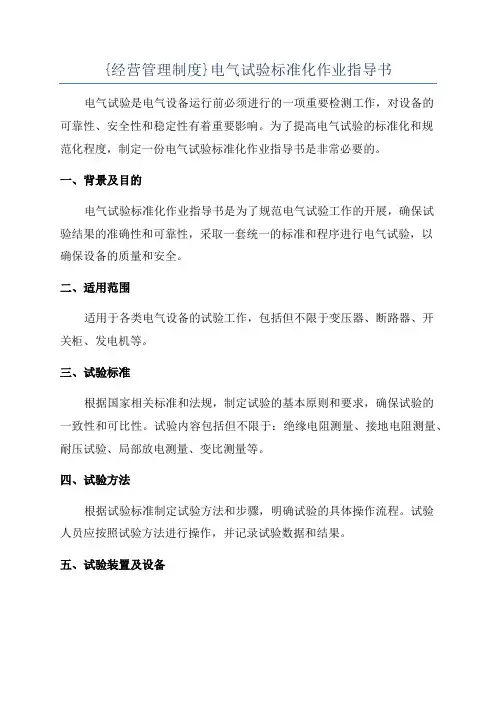

{经营管理制度}电气试验标准化作业指导书电气试验是电气设备运行前必须进行的一项重要检测工作，对设备的可靠性、安全性和稳定性有着重要影响。
为了提高电气试验的标准化和规范化程度，制定一份电气试验标准化作业指导书是非常必要的。
一、背景及目的电气试验标准化作业指导书是为了规范电气试验工作的开展，确保试验结果的准确性和可靠性，采取一套统一的标准和程序进行电气试验，以确保设备的质量和安全。
二、适用范围适用于各类电气设备的试验工作，包括但不限于变压器、断路器、开关柜、发电机等。
三、试验标准根据国家相关标准和法规，制定试验的基本原则和要求，确保试验的一致性和可比性。
试验内容包括但不限于：绝缘电阻测量、接地电阻测量、耐压试验、局部放电测量、变比测量等。
四、试验方法根据试验标准制定试验方法和步骤，明确试验的具体操作流程。
试验人员应按照试验方法进行操作，并记录试验数据和结果。
五、试验装置及设备规定试验需要使用的装置和设备的要求和使用方法，包括但不限于万用表、电压表、电流表、接地电阻测试仪等。
试验装置和设备应保持良好的状态，确保测试结果的真实可信。
六、试验记录和报告试验人员应按照规定的格式，准确记录试验过程中的所有操作和数据，以及出现的问题和分析。
试验报告包括试验结论和建议，以及对试验过程中问题的分析和解决方法。
七、试验质量控制制定试验质量控制的方法和要求，对试验工作进行监督和检查。
包括但不限于组织试验前的准备工作、试验过程的监督和检查、试验结果的分析和评估等。
八、试验人员培训和证书规定试验人员的培训要求和证书的发放机制，确保试验人员具有必要的技术和知识，能够独立进行电气试验工作。
九、试验文件和资料的保存规定试验文件和资料的保存要求和期限，确保试验结果可以进行复核和追溯。
电气试验标准化作业指导书是电气试验工作中的重要工作文件，可以规范试验的操作流程和要求，提高试验工作的效率和质量。
试验人员应熟悉和遵守作业指导书的要求，确保电气设备试验工作的准确性和可靠性。
电气试验标准化作业指导书
电气试验标准化作业指导书一、引言电气试验是电气工程中至关重要的一环，通过对电气设备进行试验和检测，可以确保其性能和安全性达到既定标准。
为了保证试验工作的规范化和统一化，制定一本电气试验标准化作业指导书是必要的。
本指导书旨在提供一套规范化的操作步骤和标准要求，以帮助电气试验人员有效地进行试验工作。
二、适用范围本指导书适用于各类电气设备的试验工作，包括但不限于发电机、变压器、开关设备等。
三、试验前准备3.1 设备检查在进行电气试验前，必须对相关设备进行检查，确保其工作状态良好、无故障。
具体步骤如下：1.检查设备的外观是否完好，确定无缺损或损坏。
2.检查设备的电源线和电缆是否没有明显的磨损或老化迹象。
3.检查设备的接线端子是否牢固，无松动现象。
4.检查设备的内部零部件是否正常，如有可见故障，应及时修复或更换。
3.2 试验环境准备为了保证试验的准确性和安全性，必须在适当的环境条件下进行试验。
以下是试验环境准备的注意事项：1.确保试验场所通风良好，避免有毒气体或有害气体的积聚。
2.要求试验场所干燥，避免有水或潮湿环境。
3.保持试验场所的温度稳定，避免出现温度过高或过低的情况。
四、试验步骤4.1 装置准备在进行试验之前，必须对试验装置进行准备和调整，确保其能够正常工作。
以下是试验装置准备的步骤：1.检查试验装置的接线端子是否正确连接，确保无接线错误。
2.对试验装置的参数进行合理的调整，如电流、电压等。
3.检查试验装置的仪表是否校准准确，可使用标准电源进行校验。
4.2 试验操作进行试验操作时，必须按照正确的步骤进行，确保试验结果准确可靠。
以下是试验操作的步骤：1.打开试验装置的电源开关，确保电源正常打开。
2.设置试验装置的参数，如电流、电压等，根据试验要求进行调整。
3.对待试验设备进行逐项操作，记录数据和观察试验现象。
4.根据试验要求，进行不同的试验项目，如电流冲击试验、绝缘电阻试验等。
5.在试验过程中，对试验装置和被试验设备进行实时监测，确保试验操作的安全性。
10kV线路电气测量标准化作业指导书
10kV线路电气测量标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司目次（略，同范本1）1、标准化作业流程图（略，同范本3）2、范围本作业指导书适用于10kV线带电情况下电气测量工作，仅适用于该项工作。
3、引用文件1、《电力安全工作规程》（电力线路部分）2、《安全生产工作管理规定》国家电网总（2003）407号3、《安全生产工作规定》国家电网总[2003]407号4. 准备阶段4.1 准备工作安排4.2 作业人员要求4.3 工器具准备10kV××线电气测量作业工器具准备工器具准备人：工器具收回人：年月3 绝缘手套序号名称规格/编号单位准备数量实际回收数量备注4 接地电阻表5 活扳手注：准备的工器具根据现场情况具体确定。
4.5危险点分析及安全控制措施√序号危险点安全控制措施1触电伤害及短路1）测量工作至少应由两人进行，一人操作一人监护，夜间工作应有足够的照明；2）电气测量时不得触及其他带电设备，防止相间短路；3）上变台应防止误碰带电部位，地面测量时应先确定低压侧。
工作中对有电部位保持安全距离（10kV大于0.7m）；4）在配变站内测量，应在低压室内进行，不得进入高压室2导线交叉跨越距离的测量1）在线路带电情况下，用抛挂传递绳的方法测量导线对地距离时，必须使用绝缘绳，绝缘绳必须清洁、干燥、试验合格。
抛挂绝缘绳时必须与带电体保持安全距离；2）严禁使用皮尺、线尺（夹有金属线）等测量带电线路各种距离3 测量接地电阻测量接地电阻时，解开或恢复接地线，应戴绝缘手套。
测量时严禁徒手接触与地断来接地线签名确认4.6 作业人员分工5.作业阶段5.1 开工5.2 作业内容、步骤及工艺5.3 竣工6. 总结阶段6.1 验收总结10kV××线电气测量作业验收总结（略，同范本3）6.2 指导书执行情况评估10kV××线电气测量作业指导书执行情况评估（略，同范本3）。
电缆电气试验标准化作业指导书电力公司
电缆电气试验标准化作业指导书（试行）一适用范围1、本指导书在重庆市电力公司各下属单位范围内适用。
2、本指导书适用于1kV及以上电缆（包括橡塑绝缘电缆和油纸绝缘电缆）的交接、预防性试验。
二引用的标准和规程GB 50150-91 电气设备交接试验标准DL/T596-96 《电力设备预防性试验规程》重庆市电力公司《电力设备试验规程》三试验仪器、仪表及材料1. 交接及大修后（新作终端或接头后）试验所需仪器及设备材料：2.预防性试验所需仪器及设备材料：注：如果使用直流高压发生器一套时，也可不需2～7所列设备四安全工作的一般要求1基本要求1.1为了保证工作人员在现场试验中的安全和健康，电力系统发、供、配电气设备的安全运行，必须严格执行DL409-1991《电业安全工作规程》。
1.2 加压前必须认真检查试验接线，表计倍率、量程，通知有关人员离开被试设备，加压时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作，且电缆的另一端已派专人看守后，方可进行。
在加压过程中，试验人员应精力集中，操作人应站在绝缘垫上。
1.3摇测电缆绝缘电阻时，测量完毕，仍然要摇动摇表，使其保持转速，待引线与被试品分开后，才能停止摇动，以防止由于试品电容积聚的电荷反放电损坏兆欧表。
1.4 变更接线或绝缘电阻试验以及直流耐压结束后应对电缆彻底放电，并将升压设备短路接地。
1.5高压设备带电时的安全距离表1 高压设备带电时的安全距离2 保证安全的组织措施2.1 在电气设备上工作，保证安全的组织措施a.工作票制度；b.工作许可制度；c.工作监护制度；d.工作间断，转移和终结制度。
注：详见《电业安全工作规程》2.2必须由有经验的运行维护单位的实际操作人员现场进行安全监督。
现场技术负责人负责测试方案的制定及现场工作协调联络和监督。
2.3 电气试验工作应填写第一种工作票，必须严格履行工作许可手续，工作不得少于两人。
五.试验项目及要求1绝缘电阻测量1.1测量目的通过对主绝缘绝缘电阻的测试可初步判断电缆绝缘是否受潮、老化、脏污及局部缺陷，并可检查由耐压试验检出的缺陷的性质。
电气试验作业指导书
电气试验作业指导书电气试验是用来检查设备有无缺陷，设备运输中有无损坏以及绝缘水平、特性、介损和机械性能等通过电气试验，测量表征其有关数据参数，及时处理，确保设备保持在良好状态。
因此制定作业指导书，作业人员应根据设备的型式，选用适应的项目，逐条进行试验。
一、现场电气设备试验的基本要求：电气试验人员在保证设备安全运行方面担负着重要责任，力争既要不放过设备隐患，避免造成设备事故，又要不误判断，因此做一个电气试验人员，必须具备以下条件：1、电气试验作业应填写第一种工作票，在一个施工作业现场，同时有检修和试验时，可填写一张工作票，但在试验前应得到检修负责人的许可。
2、加压部分与检修部分之间的断开点，按试验电压有足够的安全距离，并在另一侧有接地短路，可在断开点的一侧进行试验，另一侧可继续工作。
但此时在断开点上应挂有并设专人监护。
3、试验现场应设遮栏，向外悬挂“止步，高压危险！”的标示牌,并派专人看守。
4、加压前必须认真检查试验接线，表计倍率、量程，调压器零位及仪表的开始状态，均应正确无误；然后通知有关人员离开被试设备，并取得试验负责人许可，方可加压；加压过程中应有人监护呼唱。
试验作业人员在加压全过程中，应精力集中，不得与他人闲谈，随时警戒异常现象发生。
5、试验结束时，试验人员应拆除自装的接地短路线，对被试设备进行检查并清理试验作业现场。
6、记录人员详细记录被试设备编号、试验项目、测量数据、使用仪器编号，以及试验时的温度、湿度、日期、试验人员等，最后整理好试验报告。
二、电力设备试验的基本项目：（一）电力变压器试验：⑴测量绕组绝缘电阻和吸收比或/和极化指数；⑵测量绕组泄漏电流⑶测量绕组介质损失角正切tgδ；⑷交流耐压试验；⑸测量电容型套管的介质损失角正切tgδ和电容值；⑹测量轭铁梁和穿芯螺栓（可接触到的）的绝缘电阻，测量铁芯对地、铁芯对轭铁梁、穿芯螺栓对铁绝缘电阻；⑺测量绕组直流电阻；⑻检查绕组所有分接的电压比；⑼校正三相变压器的组别或单相变压器的极性；⑽测量空载电流和空载损耗；⑾检查有载分接开关的动作情况。
电气试验标准化作业指导书
避雷器电气试验标准化作业指导书（试行）一、适用范围本作业指导书适用于避雷器交接或预试工作。
二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《xx电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1.交接及xx后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1高压直流发生器1xx7绝缘板1块2泄漏电流测试仪1套8温湿度计1个3工频升压设备1只9小线箱（各种小线夹及短线1个4兆欧表（2500V）1只10常用工具1套5放电计数器测试棒1套11常用仪表（电压表、万用表）1套6电源盘及刀闸板2副12前次试验报告1本2.预防性试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1高压直流发生器1xx7温湿度计1个2工频升压设备1套8小线箱（各种小线夹及短线1个3兆欧表（2500V）1只9常用工具1套4放电计数器测试棒1只10常用仪表（电压表、万用表）1套5电源盘及刀闸板1套11前次试验报告1本6绝缘板1块四、安全工作的一般要求1.必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2.现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有xx电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围10kV及以xx避雷器交接、xx后试验和预试。
1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以xx的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切xx线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1测量避雷器绝缘电阻接线图1.4.2用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气试验专业作业指导书重庆市电力公司2004年9月目录1．避雷器电气试验标准化作业指导书（试行）2．变压器及电抗器电气试验标准化作业指导书（试行）3．电缆电气试验标准化作业指导书（试行）4．电容器电气试验标准化作业指导书（试行）5．互感器电气试验标准化作业指导书（试行）6，电缆电气试验标准化作业指导书（试行）7．绝缘油和六氟化硫气体试验作业指导书（试行）8．开关设备电气试验标准化作业指导书（试行）9．母线电气试验标准化作业指导书（试行）10．套管电气试验标准化作业指导书（试行）避雷器电气试验标准化作业指导书（试行）一、适用范围本作业指导书适用于避雷器交接或预试工作。
二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料：2.预防性试验所需仪器及设备材料：四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。
1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。
1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。
应采用屏蔽线和绝缘屏蔽棒作连接。
将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。
开路时，兆欧表转速达额定转速其指针应指“∞”。
然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。
然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。
1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。
1.4.5读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。
1.4.6 断开兆欧表后对被试品短接放电并接地。
1.5影响因素及注意事项1.5.1试品温度一般应在10～40℃之间。
1.5.2绝缘电阻随着温度升高而降低，但目前还没有一个通用的固定换算公式。
温度换算系数最好以实测决定。
例如正常状态下，当设备自运行中停下，在自行冷却过程中，可在不同温度下测量绝缘电阻值，从而求出其温度换算系数。
1.6测量结果的判断FS（PBⅡ，LX）型交接时>2500MΩ，运行中>2000 MΩ；FZ（PBC，LD）、FCZ和FCD 型等有分流电阻的避雷器，主要应与前一次或同一型式的测量数据进行比较；氧化锌避雷器35kV以上不小于2500 MΩ，35kV及以下不小于1000 MΩ。
底座绝缘电阻不小于100 MΩ。
2.电导电流和直流1mA下的电压U1mA的测量2.1试验目的试验目的是检查避雷器并联是否受潮、劣化、断裂，以及同相各元件的α系数是否相配；对无串联间隙的金属氧化物避雷器则要求测量直流1mA下的电压及75%该电压下的泄漏电流。
2.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
2.3试验时使用的仪器高压直流发生器、微安表2.4测量步骤2.4.1避雷器地端接地，高压直流发生器输出端通过微安表与避雷器引线端相连，如图2所示。
图2 避雷器泄漏电流测试接线图2.4.2首先检查升压旋纽是否回零，然后合上刀闸，打开操作电源，逐步平稳升压，升压时严格监视泄漏电流，当要到1mA时，缓慢调节升压按钮，使泄漏电流达到1mA，此时马上读取电压，然后降压至该电压的75%，再读取此时的泄漏电流。
对被试设备和高压发生器放电。
2.4.4测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
2.5影响因素及注意事项对不同温度下测量的普通阀型或磁吹型避雷器电导电流进行比较时，需要将它们换算到同一温度。
经验指出，温度每升高10℃，电流增大3%~5%，可参照换算。
2.6测量结果的判断2.6.1对不同温度下测量的普通阀型或磁吹型避雷器电导电流进行比较时，需要将它们换算到同一温度。
经验指出，温度每升高10℃，电流增大3%~5%，可参照换算。
2.6.2 FZ （PBC ，LD ）型有分流电阻的避雷器的各元件直流试验电压和电导电流标准及同相各节间非线性系数差值，同相各节电导电流最大相差值（%）标准如下： （20℃时）电导电流最大相差 （%）=%100Im ⨯axα=lg21U U ∕lg 21I I I 1、I 2分别为电压U 1、U 2时测得的电导电流 Δα=α1-α22.6.3 氧化锌避雷器试验标准如下：U 1mA 值与初始值或与制造厂给定值相比较，变化应不大于±5%，0.75U 1mA 下的泄漏电流不3.测量工频放电电压3.1试验目的测量工频放电电压，是FS避雷器和有串联间隙金属氧化物避雷器的必做项目，其试验的目的，是检查间隙的放电电压是否符合要求。
3.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
3.3试验时使用的仪器电压表、电流表、调压器、试验变压器3.4测量步骤3.4.1工频放电试验接线与一般工频耐压试验接线相同，接线如图3所示。
3.4.2试验电压的波形应为正弦波，为消除高次谐波的影响，必要时调压器的电源取线电压或在试验变压器低压侧加滤波回路。
对有串联间隙的金属氧化物避雷器，应在被试避雷器下端串接电流表，用来判别间隙是否放电动作。
3.4.3图3中的保护电阻器R，是用来限制避雷器放电时的短路电流的。
对不带并联电阻的FS型避雷器，一般取0.1~0.5Ω/V，保护电阻不宜取得太大，否则间隙中建立不起电弧，使、测得的工频放电电压偏高。
3.4.4有串联间隙的金属氧化物避雷器，由于阀片的电阻值较大，放电电流较小，过流跳闸继电器应调整得灵敏些。
调整保护电阻器，将放电电流控制在0.05~0.2A之间，放电后在0.2S内切断电源。
3.5影响因素及注意事项试验时，升压不能太快，以免电压表由于机械惯性作用读不准。
应读取避雷器击穿时电压下降前的最高电压值，作为避雷器的放电电压。
一般一只避雷器做3次试验，取平均值作为工频放电电压。
FS（PBⅡ，LX）型的工频放电电压在下列范围内：4.测量运行电压下的交流泄露电流4.1试验目的监测金属氧化物避雷器，判断是否出现故障保障避雷器的安全运行。
4.2该项目适用范围110kV及以上避雷器交接试验。
4.3试验时使用的仪器泄漏电流测试仪4.4测量步骤按照测试仪器接线方法，正确连接试验接线，一人接，一人检查，接线检查完毕后，进行交流泄漏电流的测试。
4.5影响因素及注意事项由于是在运行中测量避雷器的泄露电流，因此应注意保持足够安全距离，监护人应提高警惕。
4.6测量结果的判断测量运行电压下的全电流、阻性电流或功率损耗，测量值与初始值比较，有明显变化时应加强监测，当阻性电流增加1倍时，应停电检查。
5.测量工频参考电流下的工频参考电压5.1试验目的工频参考电压是无间隙金属氧化物避雷器的一个重要参数，它表明阀片的伏安特性曲线饱和点的位置。
运行一定时期后，工频参考电压的变化能直接反映避雷器的老化、变质程度。
5.2该项目适用范围35kV及以上避雷器交接试验。
5.3试验时使用的仪器电压表、调压器、试验变压器、交流泄漏电流测试仪器5.4测量原理接线图如图4接好试验接线，然后逐步升压使测得的工频泄漏电流等于工频参考电流，此时读取输5.5影响因素及注意事项测量时的环境温度应在20±15℃，测量应每节单独进行，整相避雷器有一节不合格，应更换该节避雷器（或整相更换），使该相避雷器合格5.6测量结果的判断判断的标准是与初始值和历次测量值比较，当有明显降低时就应对避雷器加强监视，110kV 及以上的避雷器，参考电压降低超过10%时，应查明原因，若确系老化造成的，宜退出运行。
金属氧化物避雷器工频放电电压应符合GB11032或制造厂规定。
6.检查放电计数器动作情况6.1试验目的检查放电计数器是否正常工作。
6.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。
6.3试验时使用的仪器放电计数器测试棒6.4测量步骤6.4.1 将测试棒的接地引线夹在计数器的接地端。
6.4.2 然后打开电源，等待几秒钟后，测试棒高压输出端迅速接触计数器与避雷器连接体，同时观察计数器是否动作。
6.5影响因素及注意事项测试3~5次，均应正常动作，测试后计数器指示应调到“0”。
6.6测量结果的判断观察计数器是否能正常动作。
变压器及电抗器电气试验标准化作业指导书（试行）一. 适用范围本作业指导书适应于电力变压器及电抗器交接、大修和预防性试验。
二. 引用的标准和规程GB50150-91《电气设备交接及安装规程》DL/T596-1996《电力设备预防性试验规程》《重庆市电力公司电力设备试验规程》三. 试验仪器、仪表及材料1.2.四. 安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督1. 变压器绕组直流电阻的测量1.1 试验目的检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况；1.2该项目适用范围交接、大修、预试、无载调压变压器改变分接位置后、故障后；1.3试验时使用的仪器QJ42型单臂、QJ44型双臂电桥或直流电阻测试仪；1.4试验方法1.4.1电流电压表法电流电压表法有称电压降法。
电压降法的测量原理是在被测量绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律，即可计算出绕组的直流电阻，测量接线如图所示。
图1-1电流电压表法测量直流电阻原理图（a）测量大电阻（b）测量小电阻测量时，应先接通电流回路，待测量回路的电流稳定后再合开关S2，接入电压表。
当测量结束，切断电源之前，应先断S2，后断S1，以免感应电动势损坏电压表。
