LED条型显示屏的认识
led显示屏基础知识培训
led显示屏基础知识培训1. LED显示屏基础知识培训在当今数字化时代，LED显示屏已成为商业、娱乐和广告等领域中不可或缺的重要工具。
为了帮助大家更好地了解LED显示屏的基础知识，本文将为您介绍LED显示屏的定义、工作原理、常见类型以及安装维护等相关内容。
2. 定义LED是Light Emitting Diode（发光二极管）的缩写，它是一种能够将电能转化为可见光的半导体器件。
LED显示屏是通过将大量的LED排列组合而成的屏幕，用于显示文字、图像、视频等多媒体内容。
3. 工作原理LED显示屏的工作原理基于电、光和色彩的相互作用。
LED内部的半导体材料在电流的驱动下发出可见光，通过大量的LED灯珠的组合排列，可以形成文字、图像和视频等内容。
4. 常见类型4.1 室内LED显示屏室内LED显示屏通常用于商店、展览馆、会议厅等室内场所。
由于使用环境相对稳定，室内LED显示屏可以采用较小的像素间距，以获得更高的分辨率和更好的显示效果。
4.2 室外LED显示屏室外LED显示屏通常用于广场、体育场馆、交通枢纽等户外场所。
由于需要应对各种恶劣的天气条件，室外LED显示屏需要具备防水、防尘、抗阳光辐射等特性，以保证其正常工作。
4.3 单色LED显示屏单色LED显示屏仅能显示单色图片或文字，通常采用红色、绿色或黄色LED灯珠。
由于其简单的结构和低功耗特性，单色LED显示屏在一些简洁信息发布场景中应用广泛。
4.4 全彩LED显示屏全彩LED显示屏能够同时显示多种颜色的图像、文字和视频，通常由红、绿、蓝三种颜色的LED灯珠构成。
全彩LED显示屏以其丰富的色彩表现力，在广告、演唱会等场合中被广泛使用。
5. 安装维护安装LED显示屏时需根据实际情况确定安装方式，如悬挂、支撑或嵌入等。
同时需保证显示屏与电源供应稳定连接，并正确设置图像源以确保正常显示。
在维护方面，定期检查和清洁显示屏表面，确保通风散热良好，防止积尘；同时定期检查电源线路和信号连接，及时处理故障或损坏。

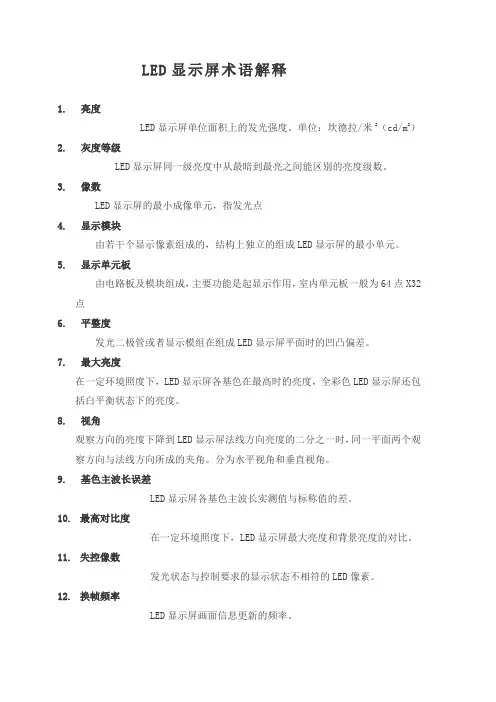

LED显示屏术语解释
LED显示屏术语解释1.亮度LED显示屏单位面积上的发光强度。
单位：坎德拉/米2（cd/m2）2.灰度等级LED显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。
3.像数LED显示屏的最小成像单元，指发光点4.显示模块由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。
5.显示单元板由电路板及模块组成，主要功能是起显示作用，室内单元板一般为64点X32点6.平整度发光二极管或者显示模组在组成LED显示屏平面时的凹凸偏差。
7.最大亮度在一定环境照度下，LED显示屏各基色在最高时的亮度，全彩色LED显示屏还包括白平衡状态下的亮度。
8.视角观察方向的亮度下降到LED显示屏法线方向亮度的二分之一时，同一平面两个观察方向与法线方向所成的夹角。
分为水平视角和垂直视角。
9.基色主波长误差LED显示屏各基色主波长实测值与标称值的差。
10.最高对比度在一定环境照度下，LED显示屏最大亮度和背景亮度的对比。
11.失控像数发光状态与控制要求的显示状态不相符的LED像素。
12.换帧频率LED显示屏画面信息更新的频率。
13.刷新频率LED显示屏显示数据每秒钟被重复显示的次数。
14.Φ指发光管的直径，比如Φ5指发光光管的直径为5mm，以次类推，直径越小，每平方米的像素点就越多，显示效果就越好，相对应的成本和造价也就越高；室内一般有Φ5，Φ3.75和Φ3.0三种（Φ5和Φ3.75的做的比较多，Φ3.0比较少做）。
15.点间距：指点和点之间的中心距离16.P：指点间距，比如P16，是指点间距为16mm，以次类推（室内一般有P5\P6\7.62\P8\P10\P12\P14\P16\P20\P31.25，其中P6、P7.62、P10为常规产品；室外一般有P10、P12、P14、P16、P20、P25、P40、，其中P10、P16、P20为常规产品）17.字：长和高为16点X16点，称为一个字，由标准的16点阵汉字库而命名；18.RS232：指的通讯方式，一般有RS232、RS422、RS485，三者均为串行口通讯，RS232的通讯距离为小于100米，若大于100米，则采用RS485或者RS422，RS422和RS485的区别在于，RS422为双向通讯（可以有回传功能），RS485为单向通讯19.单色：单一种颜色，一般为红色20.双基色：2种基本的颜色，一般指红和绿21.全彩色：也称3基色，由红、绿、兰组成，可以显示任何颜色，也称真彩22.视频屏：也称同步屏，指和计算机同步显示，和电脑的显示器成点点对应的关系，VGA接口，相当于电脑的副的显示器23.图文屏：也称异步屏，可以脱机显示，有存储内容的功能，也称文字屏，RS232接口；24.条型屏：条型状的屏幕，有单色、双色；25.灰度级别：指一种颜色有多种亮度，比如256级灰度，指红、绿、黄各有256种不同亮度的颜色，全彩屏最高可达65536级灰度。
LED显示屏基础知识介绍(共35张)
第6页，共35页。
LED显示产品发展(fāzhǎn)历程
❖ 3、 第三代：全彩色(full color)多灰度显示屏
以红色，蓝色及黄绿色为基色，可以显示较为真实的图像， 目前正在逐渐替代上一代产品。
第28页，共35页。
LED显示屏涉及的名词(míng cí)概念
❖ 10. 白平衡效果
❖ 白平衡效果是显示屏最重要的指标之一。色彩学上当红绿 蓝三原色的比例为1：4.6：0.16时才会显示出纯正的白色，如 果实际比例有一点偏差则会出现白平衡的偏差，一般要注意白 色是否有偏蓝色，偏黄绿色现象。白平衡的好坏主要由显示屏 的控制系统来决定，管芯对色彩的还原性也有影响。
第14页，共35页。
LED显示屏的分类(fēn lèi)
❖ 2.按显示颜色分
❖ 1)单基色LED显示屏 。单基色LED显示屏由一种颜色的LED灯组 成，仅可显示单一颜色，如红色、绿色、橙色等。
❖ 2)双基色LED显示屏 。双基色LED显示屏由红色和绿色LED 灯组成，256级灰度的双基色显示屏可显示65,536种颜色（ 双色屏可显示红、绿、黄3种颜色）。
第23页，共35页。
LED显示屏涉及(shèjí)的名词概念
❖ 4、显示模组：由电路及安装结构确定的并具有显示功能的组成LED显示屏的 独立单元。简单说就是为便于组装和显示，出厂的半成品通常是以显示模组 形式提供的，将多个显示模块加显示驱动做在一起。室内屏俗称“单元板”； 室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成 为“箱体”，多用于大型的全彩屏。
第22页，共35页。
LED显示屏知识介绍(全面)
最全的LED显示屏知识大全一、什么是LED显示屏LED显示屏〔LEDpanel〕：LED就是lightemittingdiode，发光二极管的英文缩写，简称LED。
它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。
用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
二、led显示屏简介特点LED显示屏超级灰度控制具有1024-4096级灰度控制,显示颜色16.7M以上,色彩清晰逼真,立体感强。
静态扫描技术采用静态锁存扫描方式,大功率驱动,充分保证发光亮度.自动亮度调节具有自动亮度调节功能,可在不同亮度环境下获得最正确播放效果。
全面采用进口大规模集成电路,可靠性大大提高,便于调试维护。
全天候工作完全适应户外各种恶劣性环境,防腐,防水,防潮,防雷，抗震整体性能强、性价比高、显示性能好,像素管可采用P10mm、P16mm等多种规格。
先进的数字化视频处理，技术分布式扫描，模块化设计/恒流静态驱动，亮度自动调节，超高亮纯色象素，影像画面清晰、无抖动和重影，杜绝失真，视频、动画、图表、文字、图片等各种信息显示、联网显示、远程控制LED的色彩与工艺制造LED的材料不同，可以产生具有不同能量的光子，借此可以控制LED所发出光的波长，也就是光谱或颜色。
历史上第一个LED所使用的材料是砷(As)化镓(Ga),其正向PN结压降(VF，可以理解为点亮或工作电压)为1.424V，发出的光线为红外光谱。
另一种常用的LED材料为磷(P)化镓(Ga)，其正向PN结压降为2.261V，发出的光线为绿光。
基于这两种材料，早期LED工业运用GaAs1-xPx 材枓结构，理论上可以生产从红外光一直到绿光X围内任何波长的LED，下标X代表磷元素取代砷元素的百分比。
一般通过PN结压降可以确定LED的波长颜色。
其中典型的有GaAs0.6P0.4的红光LED，GaAs0.35P0.65的橙光LED，GaAs0.14P0.86的黄光LED等。
LED显示屏知识大全
LED显⽰屏知识⼤全LED显⽰屏知识⼤全LED显⽰屏知识⼤全⼀．LED显⽰屏的分类⼆．LED显⽰屏的基本构成1、异步屏：⼀般由显⽰单元板（模组）、条屏卡、开关电源、HUB板（可选）组成。
通过串⼝线与计算机连接，进⾏显⽰⽂字的更改，之后可以脱开计算机⼯作。
2、同步屏：同步屏系统⽐较复杂，系统可⼤可⼩，⼀般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、⽹线、LED显⽰屏等组成。
系统始终需要联机计算机⼯作，将计算机上的图像⽂字显⽰在LED⼤屏幕上。
三．LED显⽰屏涉及的名词概念1、像素：是LED显⽰屏的最⼩成像单元。
俗称“点”或“像素点”。
上图所⽰由2红2绿组成1个显⽰像素点2、显⽰模块：由若⼲个显⽰像素组成的，结构上独⽴的组成LED显⽰屏的最⼩单元。
·室内屏⽤的是8x8的显⽰模块，即每个显⽰模块有64个像素·室外屏使⽤的是单个的灯珠，通常由1-3个相同或不同颜⾊的灯珠组成模块的⼀个像素点。
如上⾯右图的室外屏模组就是由2个红⾊灯珠组成1个显⽰像素点3、显⽰模组：由电路及安装结构确定的并具有显⽰功能的组成LED显⽰屏的独⽴单元。
简单说就是为便于组装和显⽰，出⼚的半成品通常是以显⽰模组形式提供的，将多个显⽰模块加显⽰驱动做在⼀起。
室内屏俗称“单元板”；室外屏俗称“模组”，再将若⼲个模组加上机箱、风扇、电源等构在⼀起成为“箱体”，多⽤于⼤型的全彩屏。
·室内屏单元板通常有64x32（64列32⾏、由32个模块组成）、64x16（64列16⾏、由16个模块组成）等。
下图是⼀个64x16的单元板：室内屏单元板正⾯室内屏单元板背⾯·室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种上图为16x8(2红)的室外屏模组。
加了防⽔结构⽤于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显⽰板上插的是灯珠、背板上是显⽰驱动电路，这是分体结构的，也有的是将显⽰板和显⽰驱动电路做在⼀块电路板上的整体结构的，下⾯的两个图我们可以看到区别。
LED显示屏基本知识---培训用
LED显示屏基本知识一、LED显示屏概述什么是LED？在某些半导体材料的PN 结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能. PN 结加反向电压，少数载流子难以注入,故不发光。
这种利用注入式电致发光原理制作的二极管叫发光二极管,通称LED .LED的特点LED是发光二极管的简称（Light Emetting Diodeo）。
由于它具有亮度高、响应速度快、低电压、功耗小、耐震动、耐冲击、寿命长等优点，使其成为室内外信息显示终端的主要发光器件.LED与LED显示屏LED 的发光颜色和发光效率与制作LED 的材料和工艺有关，目前广泛使用的有红、绿、蓝三种。
由于LED 工作电压低(仅 1.5—3V )，能主动发光且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED 显示方式匹敌。
把红色和绿色的LED 放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED 管放在一起作为一个象素的显示屏叫三色屏或全彩屏。
制作室内LED 屏的象素尺寸一般是2—10 毫米, 常常采用把几种能产生不同基色的LED 管芯封装成一体，室外LED 屏的象素尺寸多为12—26 毫米，每个象素由若干个各种单色LED 组成，常见的成品称象素筒，双色象素筒一般由3 红 2 绿组成,三色象素筒用 2 红 1 绿 1 兰组成。
无论用LED 制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED 的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级.灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。
一般256 级灰度的图像，颜色过渡已十分柔和，而16 级灰度的彩色图像,颜色过渡界线十分明显.所以，彩色LED 屏当前都要求做成256 级灰度的。
应用于显示屏的LED 发光材料有以下几种形式：①LED 发光灯(或称单灯）一般由单个LED 晶片，反光碗,金属阳极,金属阴极构成，外包具有透光聚光能力的环氧树脂外壳。
LED显示屏培训资料
显示内容错乱
可能是由于数据传输错误或控 制卡设置错误，需要检查数据
传输和控制卡设置。
04
LED显示屏的发展趋势与未来 展望
LED显示屏的技术创新
01
02
03
高效能驱动技术
LED显示屏的亮度、色彩 和稳定性得到显著提升， 同时降低能耗。
LED显示屏的特点与优势
总结词
LED显示屏具有高亮度、高清晰度、大视角、低能耗、 长寿命等特点和优势，可以广泛应用于广告、体育场 馆、会议中心等领域。
详细描述
LED显示屏作为一种现代化的显示技术，具有许多特点 和优势。首先，LED显示屏的亮度很高，可以在各种环 境下清晰地显示图像和文字等信息。其次，LED显示屏 的清晰度非常高，可以呈现出更加细腻的画面效果。此 外，LED显示屏还具有大视角的特点，可以在较大的角 度范围内观看屏幕而不影响视觉效果。另外，LED显示 屏的能耗较低，可以有效地降低能源消耗和维护成本。 最后，LED显示屏的使用寿命很长，一般可以达到数万 小时以上，因此具有很高的性价比。由于这些特点和优 势，LED显示屏在许多领域得到了广泛应用，如广告、 体育场馆、会议中心等。
详细描述
LED显示屏可以用于展览会、商业展览、橱窗展示等场合， 展示企业形象、产品特点等内容，吸引潜在客户和消费者。
03
LED显示屏的安装与维护
LED显示屏的安装步骤
01
02
03
04
前期准备
确定显示屏尺寸、位置，检查 电源、控制卡等配件是否齐全
。
安装显示屏框架
按照设计图纸，使用合适的材 料和方法安装显示屏框架。
技术特点
LED显示屏显示功能介绍
LED显示屏显示功能介绍一、显示功能能实时显示高速度、高清晰度、色彩丰富的动态图像；显示与播放可与控制计算机显示器上的内容点点对应，LED显示屏上的图像色彩、缩放比例和显示尺寸，还可通过计算机上任意调整。
满足CVBS/RCA/S-Video/YUV/VGA/DVI等信号接入，支持格式包括但不限于MPA/AVI/ASF/WMV/RM/RMVB/MOV/SWF/VQF/DAC/MP3PRO/WMA等，可显示各种视频、图形、文字，显示效果稳定、清晰、可靠，无盲点和常亮点、马赛克等。
相关功能约定如下，包括但不限于：1、图片显示：可显示多种格式的图，包括但不限于bmp；jpg；gif；wmf等。
2、文字显示：支持多语言系统，可任意显示中英文各种简、繁字体，有多种显示方式，变换灵活。
3、动画播放：可显示由动画软件制作的图文动画内容。
4、表格显示：可绘制各种表格显示，表内数据既可通过专用的编辑软件人工输入和更改，也可通过专用软件从网上数据库中自动采集显示。
5、视频显示：接入视频图像，电视、摄像、影碟等视频信号，可收看并播放各频道的电视节目或各种视频文件。
6、组合显示：利用编辑软件可将文字、图片、表格、动画和视频进行组合、迭加显示。
7、时间显示：可采集计算机内的当前时间，并适时分幅显示，内容可包括：年、月、日、星期、时、分、秒等。
8、温度显示接入温度传感器，显示屏可实时显示当前温度。
9、多种播出方式，如：翻页、移动、缩小、放大、闪烁、开窗和滚动等方式。
10、通过软件调节亮度、对比度、饱和度、色度。
二、视频播出功能1、可以直接接入并播放有线电视节目，兼容高清数字电视（HDTV）；2、采用无线图传接入并播放无人机、摄像机等各种节目的现场直播音视频源，清晰、无闪烁的实时显示视频图像。
无线图传不依靠WiFi及手机网络传输，是采用平板天线，由四部发射机TX和一部接收机RX组成接受端。
3、采用无线传屏，利用WIFI把手机或者电脑、iPad的屏幕画面在电视机或显示屏上显示出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、什么是led条屏？
顾名思义led条屏就是led条形显示屏，也叫做led条状显示屏，大多数是以单个箱体为高度，长度达几米、十几米、几十米为单位的led显示屏。
二、led条屏的分类：
1、室内led条屏：由室内led单元板制作而成，一般为单色点阵单元板，主要有5.0、3.75、3.0三种规格。
2、室外led条屏：由室外led模组制作而成，与室内和半户外的区别是它具有防水功能，能够适应室外环境，最常用的室外led条屏是有PH16户外led模组制作的条屏。
3、半户外led条屏：分为两种，一种是户外防水模组不需要灌制led胶水的led模组制作的led条形显示屏，另外一种是由半户外单元板制作而成的led条形显示屏，主要规格有5.0和3.75两种。
三、led条屏的用途：
1、led广告条屏：主要作为各种店面的led招牌，或者制作成led发光字来招揽顾客使用，其中做在户外的叫做led户外广告牌。
2、led引导条屏：主要应用于交通、排队系统等，应用于交通的叫做led交通标志，应用人群、车辆分流的叫做led导向条屏。
led条屏是目前led显示屏应用最为广泛的种类，目前许多店面招牌都改为led广告牌来招揽顾客。
我公司主要批发制作户外led条屏使用的led模组，主要采用9milled芯片制作的高亮度led灯，胶水为全彩显示屏专用胶水，具有亮度高、一致性好、性价比高等特点，欢迎大家前来咨询！。
