金相试样制备
金相试样的制备步骤
金相试样的制备步骤一、金相试样的概述金相试样是用于金相显微镜观察和分析材料组织结构的样品。
其制备过程涉及到样品的采集、切割、研磨、腐蚀、清洗等多个步骤。
下面将详细介绍金相试样的制备步骤。
二、样品采集需要选择合适的样品进行金相试样的制备。
样品可以是金属材料、合金、陶瓷、复合材料等。
确保样品的尺寸足够大，以便进行后续的切割和研磨操作。
三、样品切割将采集到的样品切割成适当大小的块状，以便后续的研磨和腐蚀处理。
切割时要注意选择合适的切割工具和切割方式，以避免对样品结构产生损伤。
四、样品研磨将切割好的样品通过研磨工艺进行表面的光洁度处理。
首先使用粗砂纸或磨料对样品进行粗磨，去除表面的粗糙部分。
然后逐渐使用细砂纸或研磨剂进行细磨，直至得到光洁度较高的样品表面。
五、样品腐蚀经过研磨处理后的样品表面可能存在氧化层或其他污染物，需要通过腐蚀处理来去除这些表面层。
常用的腐蚀剂有酸性腐蚀剂和碱性腐蚀剂。
选择合适的腐蚀剂，根据材料的特性和分析需求，进行适当的腐蚀处理。
六、样品清洗腐蚀处理后的样品需要进行彻底的清洗，以去除腐蚀剂和其他残留物。
清洗时可以使用去离子水或其他合适的清洗剂，将样品浸泡清洗一段时间，然后用纯净水冲洗干净。
确保样品表面干净无杂质。
七、样品干燥将清洗后的样品进行干燥处理，以便后续的金相显微镜观察和分析。
可以使用烘箱、吹风机或自然风干等方式进行样品的干燥。
注意控制干燥温度，避免对样品产生热应力。
八、样品封装对于一些容易氧化或易受湿气影响的样品，可以进行封装处理，以保护样品的表面状态。
常用的封装材料有环氧树脂、石蜡等。
将样品浸泡在封装材料中，待封装材料凝固后，即可得到封装的金相试样。
九、金相试样的观察和分析经过以上步骤制备的金相试样，可以进行金相显微镜的观察和分析。
金相显微镜是一种能够放大样品细微结构的显微镜，通过观察样品的显微组织结构，可以了解材料的晶粒结构、相含量、缺陷等信息。
总结：金相试样的制备过程包括样品采集、切割、研磨、腐蚀、清洗、干燥和封装等多个步骤。
简述制备金相试样的过程
简述制备金相试样的过程摘要：一、金相试样的制备意义二、金相试样的制备步骤1.取样2.镶嵌3.磨光4.抛光5.腐蚀6.清洗7.观察正文：一、金相试样的制备意义金相试样制备是为了获得清晰的显微组织图像，以便对材料的内部结构进行分析。
这种分析对于了解材料的性能、制定合适的加工工艺和评估材料质量具有重要意义。
在金属学、材料科学和工程领域，金相试样的制备和观察已经成为必不可少的实验手段。
二、金相试样的制备步骤1.取样：首先从材料中切取一定尺寸的试样。
一般情况下，试样的大小为10mm×10mm×10mm。
对于硬质、难加工的材料，可以采用线切割或激光切割方式获取试样。
2.镶嵌：将取好的试样固定在镶嵌剂中，以保证在后续的磨光和抛光过程中试样不会损坏。
镶嵌剂可以选择环氧树脂或其他适合的材料。
3.磨光：将镶嵌好的试样进行初步磨光，逐步去除表面的划痕和瑕疵。
通常采用粗磨、中磨和细磨三个阶段，每个阶段都需要使用相应粒度的砂纸或金刚石膏进行磨光。
4.抛光：在磨光的基础上，使用抛光剂进一步去除磨痕，使试样表面光滑。
抛光过程中，可以使用抛光机或手动抛光。
抛光剂可以选择液体抛光剂或固体抛光剂，具体选用取决于试样材质。
5.腐蚀：为了使金相组织更加清晰，需要对试样进行腐蚀。
腐蚀过程中，要注意控制腐蚀液的浓度、温度和腐蚀时间。
常用的腐蚀剂有硝酸、氢氟酸等。
6.清洗：腐蚀后，需将试样表面残留的腐蚀液清洗干净，以免对金相组织观察产生影响。
7.观察：将清洗干净的试样放入金相显微镜下观察，记录并分析试样的显微组织结构。
观察时，可以选择不同的放大倍数和光源，以获得更全面的组织信息。
通过以上七个步骤，就可以顺利完成金相试样的制备。
在实际操作中，制备过程还需根据材料性质和观察需求进行适当调整。
金相试样的制备及金相组织观察
金相试样的制备及金相组织观察金相试样是金相学中的重要实验手段，用于观察金属材料的晶体结构、相组成和组织形态等信息。
下面我们将介绍金相试样的制备方法及金相组织观察过程。
一、金相试样的制备方法1.试样的切割：首先需要从金属材料中切割出代表性的试样。
切割试样时应注意保持试样尺寸的标准，确保试样的大小符合实验要求。
2.粗磨：经切割获得的试样通常都有较粗糙的表面。
因此需要进行粗磨，以便进一步处理。
粗磨可以使用粗磨纸或砂轮进行，以去除试样表面粗糙度和切割留下的锋利边缘。
3.嵌埋：经过粗磨后的试样需要进行嵌埋。
嵌埋是将试样固定在一个透明的树脂中，以便进行后续的研磨和观察。
常用的嵌埋材料有环氧树脂和酚醛树脂。
4.精磨：嵌埋好的试样需要进行精磨，使试样表面更加光滑细腻。
精磨可以使用细磨纸或细磨粉进行，常见的精磨粉有二氧化硅粉和氧化铝粉。
5.抛光：精磨后的试样表面通常仍然存在一些微小的研磨痕迹和表面附带物。
为了进一步减小试样表面的痕迹和提高试样表面的光洁度，可以进行抛光。
抛光可以使用砂轮、刚玉研磨粉或抛光膏进行。
6.腐蚀：一些试样需要进行腐蚀处理，以便观察金相组织。
腐蚀可以通过直接浸泡试样在腐蚀剂中，或者使用腐蚀电解槽进行。
7.清洗：试样制备完成后，需用酒精/丙酮和超声清洗剂进行清洗，以彻底清除试样表面的污染物和残留物。
最后使用纯酒精对试样进行干燥。
二、金相组织观察过程1.试样装入金相显微镜：制备好的金相试样需要装入金相显微镜进行观察。
可以将试样固定在显微镜的试样夹上，并通过显微镜的调节装置使试样位于镜头的焦点上。
2.调焦：通过调节显微镜的焦距，使试样清晰可见。
根据试样的形状和纵深，需要调整显微镜的焦距，以确保试样表面和内部的细节都能清晰显示。
3.选择放大倍率：根据所需观察的试样细节，选择合适的放大倍率进行观察。
通常金相显微镜的放大倍率范围从10倍至1000倍不等。
4.观察金相组织：通过显微镜观察试样中的金相组织。
金相试样的制备
金相试样的制备第一部分：引言金相试样是金属材料工程中常用的一种试验方法，用于研究金属材料的结构和性能。
制备金相试样是金相分析的基础，能够提供金属材料的显微组织和晶体结构信息，为后续的金相分析提供依据。
第二部分：金相试样的制备方法1. 切割：首先将金属材料切割成适当的形状和尺寸，常用的切割工具包括锯片、剪刀和切割机等。
切割时要注意避免产生过多的热量，以免影响金属的组织结构。
2. 研磨与打磨：将切割好的金属试样进行研磨和打磨，以去除切割过程中的瑕疵和氧化层。
研磨和打磨时要使用不同粒度的研磨纸和打磨布，逐渐降低粒度，直至获得光滑平整的试样表面。
3. 压制：将研磨后的试样放入金相试样的模具中，然后使用压力机进行压制。
压制的目的是使试样表面平整，避免出现裂纹和变形。
4. 粗磨：经过压制后的试样表面还存在一定的瑕疵和粗糙度，需要进行进一步的粗磨。
粗磨可以使用砂轮、砂带或研磨机进行，直到试样表面光滑。
5. 细磨：细磨是为了获得更高质量的试样表面。
可以使用细磨纸、细磨布和细磨液进行细磨，直到试样表面得到光洁度要求。
6. 腐蚀：对于某些金属材料，为了观察其组织结构，需要进行腐蚀处理。
腐蚀试剂的选择根据材料的不同而不同，可以使用酸性腐蚀剂或碱性腐蚀剂，腐蚀时间和温度也需要控制好。
7. 清洗与干燥：腐蚀后的试样需要进行充分的清洗，以去除腐蚀剂残留和杂质。
清洗时可以使用溶剂或超声波清洗机。
清洗完成后，将试样放在通风处进行自然干燥或使用干燥箱进行烘干。
第三部分：金相试样的注意事项1. 制备过程中要注意安全，佩戴好防护眼镜和手套，避免受伤。
2. 切割时要选择合适的切割工具和切割速度，以避免产生过多的热量和变形。
3. 研磨与打磨时要注意连续进行，避免过度研磨和打磨造成形状和尺寸的变化。
4. 压制时要控制好压力和时间，避免过度压制导致试样变形。
5. 粗磨、细磨和腐蚀时要注意操作规范，避免试样表面受损和腐蚀不均匀。
6. 清洗和干燥时要彻底，避免残留物和水分对试样的影响。
金相试样的制备

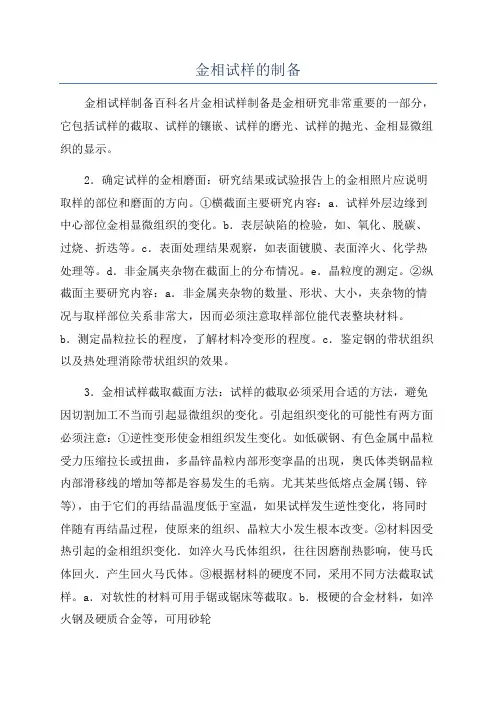

金相试样的制备金相试样制备百科名片金相试样制备是金相研究非常重要的一部分，它包括试样的截取、试样的镶嵌、试样的磨光、试样的抛光、金相显微组织的显示。
2．确定试样的金相磨面：研究结果或试验报告上的金相照片应说明取样的部位和磨面的方向。
①横截面主要研究内容：a．试样外层边缘到中心部位金相显微组织的变化。
b．表层缺陷的检验，如、氧化、脱碳、过烧、折迭等。
c．表面处理结果观察，如表面镀膜、表面淬火、化学热处理等。
d．非金属夹杂物在截面上的分布情况。
e．晶粒度的测定。
②纵截面主要研究内容：a．非金属夹杂物的数量、形状、大小，夹杂物的情况与取样部位关系非常大，因而必须注意取样部位能代表整块材料。
b．测定晶粒拉长的程度，了解材料冷变形的程度。
c．鉴定钢的带状组织以及热处理消除带状组织的效果。
3．金相试样截取截面方法：试样的截取必须采用合适的方法，避免因切割加工不当而引起显微组织的变化。
引起组织变化的可能性有两方面必须注意：①逆性变形使金相组织发生变化。
如低碳钢、有色金属中晶粒受力压缩拉长或扭曲，多晶锌晶粒内部形变挛晶的出现，奥氏体类钢晶粒内部滑移线的增加等都是容易发生的毛病。
尤其某些低熔点金属{锡、锌等)，由于它们的再结晶温度低于室温，如果试样发生逆性变化，将同时伴随有再结晶过程，使原来的组织、晶粒大小发生根本改变。
②材料因受热引起的金相组织变化．如淬火马氏体组织，往往因磨削热影响，使马氏体回火．产生回火马氏体。
③根据材料的硬度不同，采用不同方法截取试样。
a．对软性的材料可用手锯或锯床等截取。
b．极硬的合金材料，如淬火钢及硬质合金等，可用砂轮片，金相试样切割机截取。
c．硬脆合金一般用锤击，挑选合适的碎块，然后镶嵌成规整的试样。
d．斜面截取法对表层金相组织的分析研究是一种有效的方法，在很多情况下表层厚度极薄，在一般试样截面上是一条极细的线条，无法观察到清晰的组织。
但采用斜面截切法可扩大观察范围，如表面镀层、拜尔培层的研究。
金相试样制备的原理及意义
金相试样制备的原理及意义

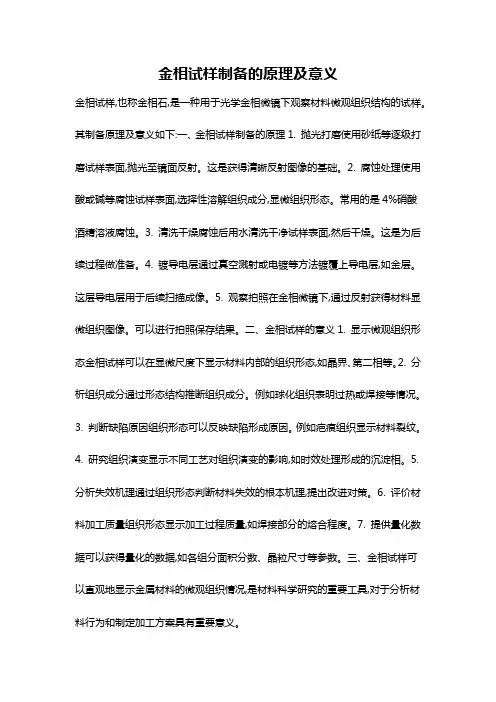

金相试样,也称金相石,是一种用于光学金相微镜下观察材料微观组织结构的试样。
其制备原理及意义如下:一、金相试样制备的原理1. 抛光打磨使用砂纸等逐级打磨试样表面,抛光至镜面反射。
这是获得清晰反射图像的基础。
2. 腐蚀处理使用酸或碱等腐蚀试样表面,选择性溶解组织成分,显微组织形态。
常用的是4%硝酸酒精溶液腐蚀。
3. 清洗干燥腐蚀后用水清洗干净试样表面,然后干燥。
这是为后续过程做准备。
4. 镀导电层通过真空溅射或电镀等方法镀覆上导电层,如金层。
这层导电层用于后续扫描成像。
5. 观察拍照在金相微镜下,通过反射获得材料显微组织图像。
可以进行拍照保存结果。
二、金相试样的意义1. 显示微观组织形态金相试样可以在显微尺度下显示材料内部的组织形态,如晶界、第二相等。
2. 分析组织成分通过形态结构推断组织成分。
例如球化组织表明过热或焊接等情况。
3. 判断缺陷原因组织形态可以反映缺陷形成原因。
例如疤痕组织显示材料裂纹。
4. 研究组织演变显示不同工艺对组织演变的影响,如时效处理形成的沉淀相。
5. 分析失效机理通过组织形态判断材料失效的根本机理,提出改进对策。
6. 评价材料加工质量组织形态显示加工过程质量,如焊接部分的熔合程度。
7. 提供量化数据可以获得量化的数据,如各组分面积分数、晶粒尺寸等参数。
三、金相试样可以直观地显示金属材料的微观组织情况,是材料科学研究的重要工具,对于分析材料行为和制定加工方案具有重要意义。
金相试样制备
金相试样制备金相试样制备1. 概述金相试样制备是金相学中非常重要的一环，它是对金属材料进行显微结构分析的基础。
金相试样制备的目的是为了获得光滑、平整、无损伤的试样表面，以便能够清晰地观察和分析金属材料的显微结构。
本文将介绍金相试样制备的一些基本步骤和常用技术。
2. 试样制备步骤2.1 试样采样金相试样制备的第一步是采样。
为了能够代表整个金属材料的组织结构，采样要尽可能地具有代表性。
一般情况下，可以在合适的区域进行切割或者取样。
需要注意的是，采样时要避免热影响区，以免对试样的显微结构分析造成影响。
2.2 试样切割采样完成后，试样需要进行切割。
切割的目的是获得具有一定尺寸和形状的试样，以便后续的磨削和抛光操作。
切割时要选择适当的切割工具，并确保切割过程中试样不会受到过度热量和振动。
2.3 磨削磨削是金相试样制备中非常重要的一步。
它主要是通过砂轮或研磨纸将试样表面进行粗糙度的处理，以消除切割过程中引入的表面损伤和痕迹。
磨削时要注意不要过度磨削，以免影响试样的显微结构。
2.4 抛光抛光是对试样进行精细处理的步骤，它可以进一步提高试样表面的光洁度和平整度。
常用的抛光方法有机械抛光和化学抛光两种。
机械抛光主要通过使用不同颗粒粒度的研磨颗粒来获得所需的表面处理效果；化学抛光则是利用化学药剂对试样进行表面处理，使其表面得到一定的腐蚀，从而获得平整光滑的试样。
抛光后的试样表面应当清洁无杂质。
2.5 腐蚀腐蚀是为了突显金属材料的组织结构而进行的一项处理。
通过选择合适的腐蚀剂和腐蚀条件，可以使材料显微结构中的晶粒、孔隙、相等细节更加清晰可见。
腐蚀过程中需要控制好时间和温度，以免对试样的组织结构造成不可逆的影响。
2.6 清洗和干燥试样制备完成后，需要对试样进行彻底清洗以去除残留的腐蚀剂和杂质。
清洗可以使用溶剂、超声波等方法进行。
完成清洗后，试样需要进行干燥，以保证试样的稳定性和光学观察的准确性。
3. 技术要点与注意事项3.1 选取合适的制备方法在进行金相试样制备时，需根据具体试样材料和要求，选择合适的制备方法。
金相试样制备步骤
金相试样制备步骤一、导言金相试样是金属材料分析中常用的一种方法，通过对金属材料进行金相试样制备，可以观察和分析材料的组织结构、晶粒大小、相态等信息，从而评估材料的性能和质量。
二、试样的选择在进行金相试样制备之前，首先需要选择合适的试样。
试样的选择应根据具体的分析目的和要求进行，常见的试样形状有圆片、矩形块和柱形等。
试样的尺寸和形状应符合实验要求，以保证观察到的组织结构能够代表整个材料。
三、试样的切割在进行金相试样制备之前，首先需要将材料切割成适当的形状和尺寸。
切割试样时应注意操作安全，避免对人身和设备造成伤害。
常用的切割工具有金相切割机、剪切机和电火花线切割机等。
切割试样时要保持刀具的锋利，以获得光滑的切割面。
四、试样的修磨试样切割后的表面通常会存在一定的划痕和粗糙度，为了获得清晰的组织结构观察，需要对试样进行修磨。
修磨试样可以使用金相砂纸、砂轮和抛光机等设备。
修磨过程中应注意保持试样的平整和光滑，避免过度修磨导致试样形状变化或组织结构的损坏。
五、试样的腐蚀金相试样制备中常常需要去除试样表面的氧化层或其他污染物，以便更好地观察材料的内部组织结构。
试样的腐蚀可以使用酸性或碱性溶液进行。
选择合适的腐蚀剂应根据试样材料的特性和要求进行，常用的腐蚀剂有硝酸、盐酸和氢氧化钠等。
腐蚀试样时应注意操作安全，避免对人身和环境造成伤害。
六、试样的清洗经过腐蚀处理后的试样需要进行清洗，以去除残留的腐蚀剂和杂质。
试样的清洗可以使用酒精、去离子水和超声波清洗机等设备。
清洗试样时应注意保持试样的干净和无污染，避免影响后续的观察和分析。
七、试样的脱脂在金相试样制备过程中，为了获得清晰的组织结构观察，常常需要将试样进行脱脂处理。
试样的脱脂可以使用有机溶剂或碱性溶液进行。
选择合适的脱脂剂应根据试样材料的特性和要求进行，常用的脱脂剂有醇、醚和丙酮等。
脱脂试样时应注意操作安全，避免对人身和环境造成伤害。
八、试样的获得经过以上步骤的处理，金相试样制备完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金相制样的目的是显示样品的真实组织。
各种新型材料不断涌现，光学显微镜的功能不断 完善，扫描电子显微镜、透射电子显微镜以及X 衍射技术的应用，都使金相技术向更高深范畴推 进。从对金属产品的研究发展到对复合材料、电 子材料、晶体材料和地矿材料的显微分析，亦即 从金相学发展到对固体材料微观研究的材相学。 为适应这种发展需要，对固体材料的材相研究和 检测的制样技术和设备亦应有相应的发展。
焊接件的取样部位
包括母材焊缝区热影响区熔合区。各区的组织不一样。
另外可能出现未焊透或焊接裂纹等缺陷，应包括在取样区 域内，若焊缝较大，应多取几块。
14.04.2021
ANSTEEL
废品件的取样部位
由于加工工序多，影响因素多，比如：轧制、冷加工 变形、热处理等。所以应该找出关键性工序，如：是因为 淬火还是回火产生的。可以先找出废品的缺陷特征，初步 判断性质，再决定取样部位，必须要保证缺陷的完整性。
2）试样的截取可根据金属材料的性能不同而异。 • 对于软材料，可以用锯、车、刨等方法； • 对于硬材料，可以用砂轮切片机切割或电火花切割等方法； • 对于硬而脆的材料，如白口铸铁，可以用锤击方法； • 在大工件上取样，可用氧气切割等方法。 • 在用砂轮切割或电火花切割时，应采取冷却措施，以减少由于受热而
14.04.2021
ANSTEEL
失效件的取样部位
失效分析是综合性的工作，金相检验也只是其中一部 分，造成失效的原因很多，比如断裂、腐蚀、变形等等， 失效件的数量往往十分有限，有时只有一件，所以取样时 要兼顾其它各项试验，应该有参加分析的各方人员协商。 取样部位应在工件的腐蚀、断裂、磨损处。在复杂环境下， 要注意对断裂源的保护。
14.04.2021
ANSTEEL
试样截取的步骤及要点
1）根据情况，确定是一次还是多次截取。 2）依据标准或现场情况，确定位置后，划出试样的切割 线，并注明相应的记号。 3）对于失效件上的试样截取，必须在确定断裂源的情况 下，根据需要截取相应部位，并采取措施保护好断裂源。 4）对较大体积的工件可以先采用火焰切割，但必须考虑好 切割的位置，避免热影响区对材料组织的影响。
600 精细打磨细的为： 800，100，1200，1500，2000，2500 砂纸分为欧式、美式、英式，在砂纸背面有号数规格，美式只有号数， 欧式则在号数之前加注一个『P』字，英式则是以数字及分数表示，
1/0之规格也有书写成0号，2/0也有书写成00号。
14.04.2021
ANSTEEL
• 金相砂纸是专门用来磨光金相分析用的样块用的砂纸,磨 光过程中用的砂纸应为耐水砂纸、砂带。耐水砂纸、砂带 系以树脂为粘结剂将人造或天然磨料粘结在抗水纸表面制 成的一种耐水附涂磨具。耐水砂纸上涂附的磨料为刚玉或 碳化硅。金相用的细砂纸一般为碳化硅。 金相专用砂纸以精选的、粒度均匀的、磨削效果极佳的碳 化硅磨粒为磨料，采用静电植砂工艺制造出的金相专用耐 水砂纸，具有磨粒分布均匀、磨削锋利、经久耐用的特点。 从而使样品的磨除速度快、变形层浅，对高硬或较硬的材 料效果尤为明显。 金相砂纸的分类有干磨和耐水之分,普 通粘结剂和树脂粘结剂之分,棕刚玉,白刚玉,碳化硅,锆刚玉 等磨料之分。
14.04.2021
ANSTEEL
试样截取的一般方法
常见的方法有：火焰切割、电弧切割、机械或手工锯 切、线切割等。一般体积较大的试样可以采取先用火焰切 割然后再用线切割或手工锯切等方式。对于很薄的试样如 冷轧板，可以采取剪板机切割。
14.04.2021
ANSTEEL
试样截取的设备
14.04.2021
引起的试样组织变化。试样上由于截取而引起的变形层或烧损层必须 在后续工序中去掉。
14.04.2021
ANSTEEL
非金属夹杂物取样
取样
根据GB/T10561-2005钢中非金属夹杂物含量测定，用于 检测夹杂物的试样面积约为200mm2。(20mm×10mm) 平行 于钢材纵轴，位于钢材外表面到中心的中间位置。当产品的 厚度或壁厚较小时，则应从同一支样品截取足够数量若干个 试样，并将其若干个试样视为一支试样，从而可保证检验面 面积为200mm2。
• 样品镶嵌的常用方法有： 1．机械镶嵌法 机械镶嵌法系试样放在钢圈或小钢夹中，金属元
素分析仪然后用螺钉和垫块加以固定。该方法操作简便，适合于镶嵌 形状规则的试样。
2．树脂镶嵌法 树脂镶嵌法是利用树脂来镶嵌细小的金相试样， 可以将任何形状的试样镶嵌成一定尺寸的试样。树脂镶嵌法可分为热 压和浇注镶嵌法两类。 (1)热压镶嵌法。热压镶嵌法是将聚氯乙烯、 聚苯乙烯或电木粉经加热至一定温度并施加一定压力和保温一定时间， 使镶嵌材料与试样紧固地粘合在一起，然后进行试样研磨。热压镶嵌 需要用镶嵌机来完成。 (2)浇注镶嵌法。由于热压镶嵌法需要加热和 加压，金属元素分析仪对于淬火钢及软金属有一定影响，故可采用冷 浇注法。浇注镶嵌法适用于不允许加热的试样、较软或熔点低的金属， 形状复杂的试样、多孔性时试样等。或在没有镶嵌设备的情况下应用。 时间证明采用环氧树脂较好，常用配方为：环氧树脂90g，乙二胺 10g，还可以加入少量增塑剂(磷苯二甲酸二丁脂)。按以上配比搅拌 均匀，注入事先准备好的金属圈内，圈内先将试样安置妥当，约2～ 3h后即可凝固脱模。
14.04.2021
ANSTEEL
取样
1）取样部位及检验面选择应根据检验目的选取有代表性的部位。如：分 析金属的缺陷和破损原因时，应在发生缺陷和破损部位取样，同时也 应在完好的部位取样，以便对比；检测脱碳层、化学热处理的渗层、 淬火层、晶粒度等，应取横向截面；检验非金属夹杂时则应取纵向面 ，且根据标准进行取样。
• 根据上述要求，金相试样的制备，要选取一个具有代表性 部位的金相试样，经过切割、镶嵌和研磨/抛光等工序， 使金相试样获得一个光洁度如镜面一样的表面，供在光学 显微镜下进行观察。为材料科学的进一步研究提供理论依 据。
14.04.2021
ANSTEEL
金相制样的目的
金相制样的理论建立在以下四个评价标准上：
割。 3）中途更换新切割片或砂轮片时，必须切断电源，不要将锁紧 螺母过于用力，防止锯片或砂轮片崩裂。 4）更换砂轮切割片后要试运行是否有明显的震动，确认运转正 常后方能使用。 5）不得使用破裂的或有裂纹的砂轮片切割。 6）使用完毕后应清理金属碎屑并在各活动处添加润滑油。
14.04.2021
ANSTEEL
14.04.2021
ANSTEEL
取样
1）直径或边长大于40mm的钢棒或钢坯，检验面为钢材 外表面到中心的中间位置的部分径向截面。
2）直径或边长大于25mm、小于或等于40mm的钢棒或钢 坯；检验面为通过直径的截面的一半。
3） 直径或边长小于或等于25mm的钢棒；检验面为通过 直径的整个截面，其长度应保证得到约200mm2的检验面 积。
ANSTEEL
14.04.2021
线切割可以切割复杂形状
ANSTEEL
试样制备过程中的机械损伤
14.04.2021
抛光损伤
ANSTEEL
截取设备的使用和维护
1）在启动前应对电源闸刀开关、砂轮片的松紧度、防护罩 或安全挡板进行详细检查，操作台必须稳固，夜间作业应有 足够的照明，待确认安全后才允许启动。 2）加工的工件必须夹持牢靠，严禁工件装夹不紧就开始切
• 2、细磨。磨平的试样经清水冲洗并吹干后，随即把磨面依次在由粗 到细的各号金相砂纸上磨光。
• 普通金相砂纸所用的磨料有碳化硅（水砂纸）和天然刚玉（干砂 纸）两种。
14.04.2021
ANSTEEL
试样的磨制-机械磨
• 目前普遍使用的机械磨设备是预磨机。电动机带动铺着水 砂纸的圆盘转动，磨制时，将试样沿盘的径向来回移动， 用力要均匀，边磨边用水冲。水流即起到冷却试样的作用， 又可参借助离心力将脱落砂粒、磨屑等不断冲到转盘边缘。 机械磨的磨削速度比手工磨制快得多，但平整度不够好， 表面变形层也比较严重。因此要求较高的或材质较软的试 样应该采用手磨制。14.04.2021源自ANSTEEL取样
直径大于40mm的钢坯或 棒材
直径25~40mm的棒材
14.04.2021
直径小于25mm的棒材
ANSTEEL
铸件的取样部位
不能在有塑性变形的部位上取。从部件本体上取，通
常取自工作部位，容易产生缺陷处。较大的铸件有时取几 个不同的部位。
14.04.2021
ANSTEEL
1 系统化制样 2 重现性 3 真实组织 4 可接受的制样结果
14.04.2021
ANSTEEL
金相制样的步骤
1 取样 2 磨制 3 抛光 4 腐蚀
14.04.2021
ANSTEEL
取样
选择合适的、有代表性的试样是进行金相显 微分析的极其重要的一步，包括选择取样部位、 检验面及确定截取方法、试样尺寸等。金相检验 是材料的部分而非全部，只有科学合理的取样才 能达到检验的目的。
14.04.2021
ANSTEEL
14.04.2021
ANSTEEL
试样的磨制-砂纸
砂纸的型号越大越细,越小越粗一般称:30号(或30目),60号(60 目),120号,180号,240号..... 号(或目)是指磨料的粗细及每平方英寸的 磨料数量,号越高,磨料越细,数量越多 目数的含义是在1平方英寸的面 积上筛网的孔数，也就是目数越高，筛孔越多，磨料就越细。 目是一个单位。定义为：每平方英寸面积上有256个眼，每一个眼就 叫一目。所以目数越大，眼就越小。 粗的为： 16目， 24，36，40，50，60 常用的为：80，100，120，150，180，220，280，320，400，500，
ANSTEEL
金相试样制备及要求
14.04.2021
攀研院理化研究所 2014年12月
ANSTEEL
14.04.2021
