自由疏水阀排水量表

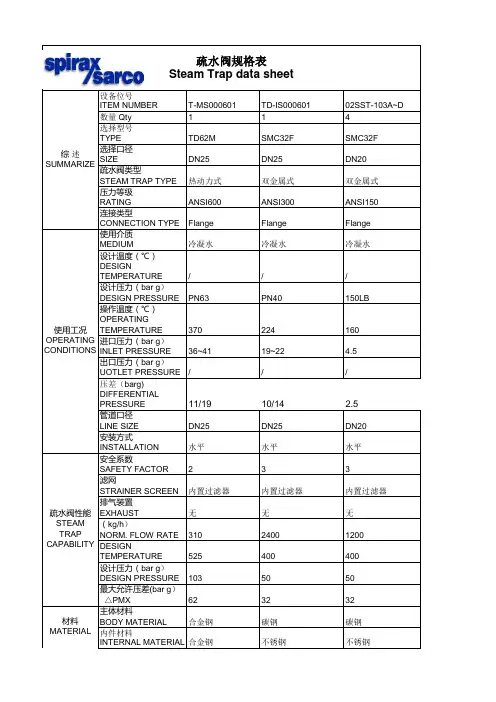

疏水阀数据表-供货范围

设备位号ITEM NUMBER T-MS000601TD-IS00060102SST-103A~D 数量 Qty 114选择型号TYPE TD62M SMC32F SMC32F 选择口径SIZEDN25DN25DN20疏水阀类型STEAM TRAP TYPE 热动力式双金属式双金属式压力等级RATING ANSI600ANSI300ANSI150连接类型CONNECTION TYPE Flange Flange Flange 使用介质MEDIUM冷凝水冷凝水冷凝水设计温度(℃)DESIGNTEMPERATURE ///设计压力(bar g )DESIGN PRESSURE PN63PN40150LB操作温度(℃)OPERATING TEMPERATURE 370224160进口压力(bar g )INLET PRESSURE 36~4119~22 4.5出口压力(bar g )UOTLET PRESSURE ///压差(barg)DIFFERENTIAL PRESSURE 11/1910/142.5管道口径LINE SIZE DN25DN25DN20安装方式INSTALLATION 水平水平水平安全系数SAFETY FACTOR 233滤网STRAINER SCREEN 内置过滤器内置过滤器内置过滤器排气装置EXHAUST 无无无操作工况下的排量(kg/h )NORM. FLOW RATE 31024001200设计温度(℃)DESIGNTEMPERATURE 525400400设计压力(bar g )DESIGN PRESSURE 1035050最大允许压差(bar g ) △PMX 623232主体材料BODY MATERIAL 合金钢碳钢碳钢内件材料INTERNAL合金钢不锈钢不锈钢疏水阀规格表Steam Trap data sheet综 述SUMMARIZE疏水阀性能STEAM TRAP CAPABILITY使用工况OPERATING CONDITIONS材料MATERIAL。

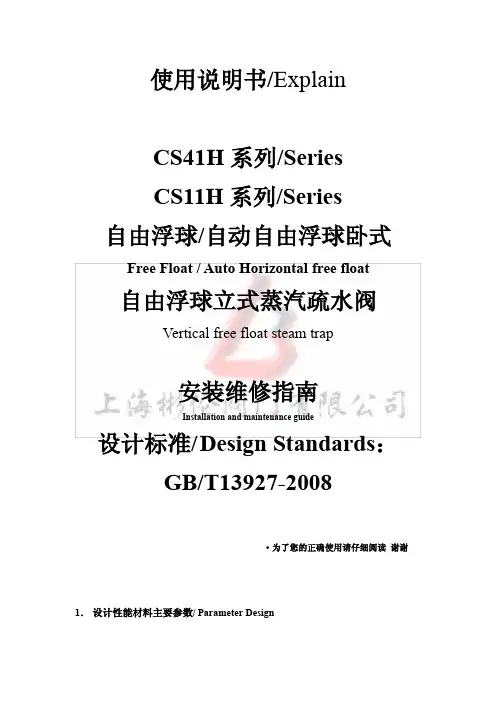

自由浮球式蒸汽疏水阀使用说明书

35CrMoA 45
2. 排量数据/ Displacement data
口径/ Caliber 压力/ Pressure
MPa 0.15 0.25 0.4 0.6 1.0 1.6
15~25 B
1110 1000 950 810 660 550
25~50 D
5460 5350 4700 3590 3190 2740
高 , 密 封 性 能 好 / This series of products using the float traps all through advanced grinding process, float high precision, good sealing performance 4、排空气性能好/ Row air performance is good 自动自由浮球疏水阀能自动排除不凝结的冷、热气体,有效防止气锁现象/ Automatic free float steam traps automatically exclude condensation of cold and
使用说明书/Explain
CS41H 系列/Series CS11H 系列/Series 自由浮球/自动自由浮球卧式
Free Float / Auto Horizontal free float
自由浮球立式蒸汽疏水阀
Vertical free float steam trap
安装维修指南
Installation and maintenance guide
/ Automatic free float, free float-type traps can be used for steam heating equipment and condensate recovery system and the need to quickly rule out the condensation of water conditions, so that the steam pipe heating equipment systems and recovery of condensate and remove to gain high heating efficiency, energy conservation a significant effect. Widely used in chemical, oil refining, electric power, textile, pharmaceutical, paper and so on need to condition the steam heating business, especially for low pressure, displacement of large and higher temperature stability, should not lag depositors condensate system is more suitable equipment. 二、结构特点和工作原理/ Structural characteristics and working principle 1、能连续排放饱和水和凝结水/ To a continuous discharge of saturated water
疏水阀的选型指南(2)

简析疏水阀选型方法 (1)疏水阀的选型指南 (3)疏水阀的选型和安全系数表 (4)疏水阀的选型指南 (6)4-5疏水阀选型:理解参数 (7)疏水阀选型指南 (8)疏水阀正确选型指南 (12)蒸汽疏水阀选择指南 (12)简析疏水阀选型方法疏水阀及其选型方法疏水阀是自动排除加热设备或蒸汽管道中的蒸汽凝结水及空气等不凝气体,同时不泄漏蒸汽的一种装置。
由于疏水阀具有阻汽排水的作用,可使蒸汽加热设备均匀给热,充分利用蒸汽潜热防止蒸汽管道中发生水锤。
它是保证各种加热工艺设备所需温度和热量并能正常工作的一种节能产品。
2.1 疏水阀的分类疏水阀的品种很多,各有不同的性能。
疏水阀要能“识别”蒸汽和凝结水,才能起到阻汽排水作用。
“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。
根据三个原理制造出三种类型的疏水阀:机械型、热静力型、热动力型。
①机械型疏水阀也称浮子型疏水阀,是利用凝结水与蒸汽的密度差,通过凝结水液位的变化,使浮子(球状或桶状)升降带动阀瓣开启或关闭,达到阻汽排水目的。
机械型疏水阀的过冷度小,不受工作压力和温度变化的影响,有水即排,加热设备内不存水,能使加热设备达到最佳换热效率。
机械型疏水阀有自由浮球式、杠杆浮球式、浮桶式、倒吊桶式等;②热静力型疏水阀是利用蒸汽和凝结水的温度差引起感温元件的变型或膨胀带动阀心启闭阀门。
热静力型疏水阀的过冷度较大,一般过冷度为15 度到40 度,它能利用凝结水中的一部分显热,阀前始终存有高温凝结水,无蒸汽泄漏,节能效果显著。
热静力型疏水阀有波纹管式、蒸汽压力式或平衡压力式、双金属片式、液体膨胀式;③热动力型疏水阀是根据相变原理,靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。
因热动力式疏水阀的工作动力来源于蒸汽,因此蒸汽浪费较大。
热动力型疏水阀分为圆盘式、脉冲式、迷宫式或微孔式。
2.2 疏水阀选型说明蒸汽在输送、汽水分离、加热、干燥、保温、伴热、消毒、蒸馏、浓缩、蒸煮、换热、采暖、空调等加热工艺过程中,为保证各种设备工艺所需的温度热量,及时排出凝结水阻止蒸汽泄漏,必须安装疏水阀。
自由浮球式疏水阀CS41H的详细介绍

自由浮球式疏水阀的详细介绍
一、CS41H自由浮球式疏水阀概述:
疏水阀是自动阀门,尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。
二、CS41H自由浮球式疏水阀工作原理:
本产品根据浮力的原理, 使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。
三、CS41H自由浮球式疏水阀结构特点:
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
四、CS41H自由浮球式疏水阀技术图片:
五、CS41H自由浮球式疏水阀主要外形及连接尺寸:
Main External And Connecting Dinension
六、CS41H自由浮球式疏水阀主要零件材料:
Materal For Main Parts
七、CS41H自由浮球式疏水阀排水量表:。

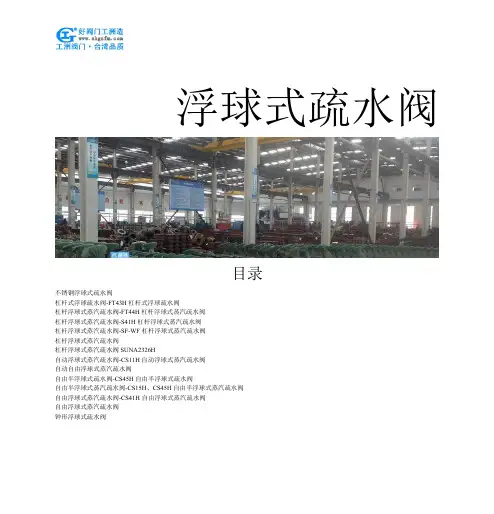

浮球式疏水阀

杠杆浮球式蒸汽疏水阀技术参数表:
产品型号 Product Type
15 SF- 20 WF
四、主要零件材料表:
主要零部件材料袋 阀体、阀盖 阀座、阀芯 浮球 控制架 热敏元件
材料 WCB、HT250 不锈钢
不锈钢 不锈钢 不锈钢 哈氏合金
五、杠杆浮球式蒸汽疏水阀技术参数表:
产品
连接
使用压
温度
外形尺寸(mm)
公称通径 DN(mm)
型号
方式
力(MPa)
(℃)
L
L1
H1
H2
W
SFT14-16
50
290
50
410
材料 碳钢 碳钢 不锈钢 不锈钢
15 150 195 103
H 195 200 225 245 250 290 300 380
20 150 195 103
D 95 105 115 115 135 145 160 160
CS11H-16C
25
32
150
270
195
250
103
108
零部件材料袋
阀体、阀盖
阀座、阀芯 浮球
控制架 热敏元件 杠杆浮球式蒸汽疏水阀技术参数表:
材料 WCB、HT250
不锈钢 不锈钢 不锈钢 不锈钢 哈氏合金
产品型号 Product Type
SFT14-16 SFT14-16
SFT44-16 (SFT43) (SFT46)
公称通径 Nominal diameter
SF-WF 杠杆浮球式蒸汽疏水阀用途及使用范围: 广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备,干燥机及各种大型热交换器等,特别适用于凝结水特大排量工作场和。
疏水阀基础知识

是否蒸汽疏水阀容量不足
蒸汽装置的压力发生变动 调整不当 过滤网堵塞
使容量符合规定
换成浮球式疏水阀 重新调整 清理
热静力型故障判断及处理方法
症原 状因
诊
断
是否堵住杂质
连 续 排 放
阀 双金属因电蚀自己崩坏
瓣 不
调节不当
关 是否有容量不足的倾向
闭 组装时双金属是否装反
处理
清理 更换双金属 重新调节 使容量满足要求
疏水阀的分类
• 1、机械型疏水阀 这种疏水阀以机械方式工作,主要感应蒸汽和冷凝水之间的
密度不同,利用“浮球”或者“浮筒”来操作疏水阀的开关。 这类疏水阀有:倒置桶式疏水阀、杠杆浮球式疏水阀、自由浮
球式疏水阀
疏水阀的分类
• 2、热静力型疏水阀 这种疏水阀主要是利用蒸汽和冷凝水之间的温度差来操作疏
水阀的感温元件而控制阀门的开关。 这类疏水阀有:双金属片式疏水阀、蒸汽压力式(波纹管式、
内盖是否松动 内盖垫片是否损伤
拧紧内盖 更换垫片
是否因双金属环的故障造成空气气堵 更换双金属环 阀片是否粘在阀座上(中间有油) 清除
是否发生蒸汽汽锁
检查配管
圆盘式疏水阀故障判断及处理方法
症原 状因
诊
断
杂质堵塞
阀片磨损
蒸 阀 双金属环产生故障
汽 片 超过背压允许度 喷未 放 关 是否在最低动作压力下使用
节能性
○
背压率
不小于80%
蒸汽与冷凝水 密度差和温度差
连续 使用设备・主管
少~超多 ○
不小于80%
蒸汽与冷凝水温度差
间歇 伴热管・主管
少~中 ◎
不小于30%
间歇 伴热管・主管
疏水阀的选用

2010-9-9来源:上海船用阀门-东功阀门有限公司一、根据实际使用工况确定蒸汽疏水阀入口与出口的压差。
蒸汽疏水阀的入口压力是指阀入口处的最低工作压力;疏水阀出口压力是阀后可能的最高工作背压。
疏水阀的公称压力、公称通径、最高允许压力、最高允许温度、最高工作压力、最低工作压力、最高背压率、凝结水排量等应符合蒸汽管网的工况条件。
选用蒸汽疏水阀还应考虑“疏水阀的额定排水量等于蒸汽使用设备的凝结水产生量乘以选用倍率”,倍率选用见下表选用倍率推荐值使用场合使用要求选用倍率1、分气缸下部在各种压力下,应能迅速排除凝结水32、蒸汽主管每100m管路或控制阀前,管路转弯、主管末端等应设疏水点33、支管长度大于或等于5m处的各种控制阀前应设疏水点34、汽水分离器在汽水分离器的下部疏水35、伴热管一般伴热管DN为15mm处设疏水点26、暖风机压力不变时3压力可调时<0.1MPa20.1~0.2MPa20.2~0.6MPa37、单路盘管加热液体快速加热3不需快速加热2多路并联盘管加热液体28、烘干室(箱)压力不变时2压力可调时39、溴化锂制冷设备蒸发器单效,压力≤0.1MPa2 双效,压力≤1MPa310、浸在液体中的加热盘管压力不变时2压力可调时0.1~0.2MPa2>0.2MPa3虹吸排水511、列管式换热器压力不变时2压力可调时<0.1MPa20.1~0.2MPa2>0.2MPa312、夹套锅必须在夹套钢上方设排空气阀3单效多效蒸发器凝结水量<21t/h3>21t/h2层压机应分层疏水3消毒柜柜上方设排气阀3回转干燥圆桶表面线速度<30m/s530~80m/s880~100m/s10二次蒸汽罐罐体直径应保证二次蒸汽速度≤5m/s,且罐体上部要设排空气阀3二、根据工艺条件确定在正常工作时可能产生的凝结水量,乘以修正系数,对照疏水阀的排水量选择某一型号的疏水阀。
三、疏水阀种类多,其结构原理不同,所以应根据不同的使用场合选用不同的结构形式(见表2)需要立即排出凝结水的场合,如蒸汽透平、蒸汽泵、蒸汽主管线等,不宜采用有过冷度的疏水阀,如脉冲式疏水阀和恒温型波纹管式疏水阀凝结水低于额定最大排水量15%时,不应选用脉冲式疏水阀,因为在这种条件下,新鲜蒸汽容易从排泄孔流失办公、学校、科研及住宅区周围附件,需要安静的环境,不宜选用噪音大的热动力式疏水阀,应选用恒温型疏水阀和浮球式疏水阀,因为它们动作迟缓,冲击力小室外工作的疏水阀,一般不宜选用机械性疏水阀,需要选用时,应有防冻保护用汽装置不允许积存凝结水,应选用能连续排除凝结水的疏水阀,如浮球式疏水阀在既要求排除凝结水,又要求及时排除不凝性气体的场合,应选用有排水、排气双重功能的疏水阀在蒸汽管网中,若需要利用工作背压回收凝结水时,应选用背压率高的疏水阀,如机械型疏水阀各种蒸汽供热设备推荐采用的蒸汽疏水阀类型蒸汽供热设备推荐采用的蒸汽疏水阀类型蒸汽主管、伴热管、蒸汽夹套圆盘式、浮球式汽水分离器浮球式暖分机、热风机组浮球式采暖用散热器波纹管式、双金属片式、膜盒式换热器蒸汽进口装有温度调节阀浮球式蒸汽进口不装温度调节阀双金属片式、浮球式蒸发器浮球式、敞口向下浮子式夹套锅双金属片式浸在液槽中加热盘管蒸汽进口装有温度调节阀浮球式蒸汽进口不装温度调节阀双金属片式、膜盒式液筒烘干机浮球式(带防汽锁装置),双金属片式干洗机圆盘式、双金属片式、膜盒式烘干室(箱)浮球式消毒器波纹管式、双金属片式硫化机浮球式、敞口向下浮子式层压机圆盘式、双金属片式低于大气压力的蒸汽供热设备泵式疏水文章链接:中国环保设备展览网/Tech_news/Detail/31810.html与上篇内容近似的一篇文章疏水阀的分类及选用发布时间:2010-6-3 10:28:00 点击数:143疏水阀是从贮有蒸汽的密闭容器内自动排出凝结水,同时保持不泄漏新鲜蒸汽的一种自动控制装置,在必要时也允许蒸汽按预定的流量通过。
疏水阀说明书

疏水阀说明书相关统计数字显示,一些地区、行业投资增长过快。
一季度,城镇固定资产投资同比增长29.8%,分地区看,全国投资增幅超过35%的省份有16个;分产业看,第二产业比重继续增加,第三产业比重有所下降;分行业看,制造业30个行业中,投资增幅超过40%的有16个。
在投资加快的同时,部分行业产能过剩的压力继续加大。
从钢铁行业看,虽然产量上升,但一季度钢铁行业销售收入同比仅增长6.3%,利润下降57.1%,亏损企业亏损额同比上升1.3倍。
3月以后钢一、产品[疏水阀]的详细资料:产品名称:钟形浮子式疏水阀产品特点:对凝结水的发生量适应性强.即可间歇排放.叉可连续排放。
无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时的钢性碰撞.关闭十分可靠,寿命长久。
二、特点及性能:1、对凝结水的发生量适应性强.即可间歇排放.叉可连续排放。
2、无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时的钢性碰撞.关闭十分可靠,寿命长久3、内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
4、背压率高。
(9 0%)。
5、汽水分离可靠(水汽经u型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。
吊桶上设有溢出排气孔.可有效防止蒸汽汽锁、空气气堵现象。
(非凝结性的高温空气也可排除)。
三、用途:用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。
超小型、重量轻的Es5型最适用于空调机、洗涤机器、染声机等。
全不锈钢的Esu5型专为食品工业、医院用汽设备制造。
四、耐磨损的SCCV关闭方式:SCCV姜.闭系统是自动定心,自动关闭系统(SelfClosing and Cente ring Valve System)的英文缩写.下同。
该关闭方式突破了传统的设计,巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
附表:自由浮球式蒸汽疏水阀自由疏水阀排水量表 :
目前,现有的机械型疏水阀是立式自由浮球式蒸汽疏水阀,垂直安装;疏水阀在开车时整个工作过程中,都连续有着凝结水的排出,可能是疏水阀排放能量不够,造成凝结水不能及时排出,降低了加热设备的热效率,耗汽量加大,能耗损失大,不利成本控制和提高经济效益。
因而必须进行工艺改造和优化,经过查阅相关资料和厂家咨询了解,照样选用机械型浮球式蒸汽疏水阀,但是在现有的垂直安装改为水平安装,并结合疏水阀的设计规定进行改装。
疏水阀在整个蒸汽系统中被认为是个小配件,但对系统工作和经济运行影响很大,所以疏水阀的维护和检修也是至关重要的,只有充分重视疏水阀在生产上的重要作用。
勤检修,使疏水阀经常处在良好的工作状态下,才能保证达到最佳节能效果和提高经济效益。
自由浮球式蒸汽疏水阀是目前国内最先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平。
由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。
自由浮球式蒸汽疏水阀的独特优点:是选用内置排空气阀,非常灵敏,工作质量高,能延长自由浮球式蒸汽疏水阀的整体使用寿命。
自由浮球式疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,最小过冷度为 0℃,能使加热设备达到最佳工作效率;它的最低工作压力 0.01Mpa ,最大背压率≤85% 。
自由浮球式蒸汽疏水阀工作原理:
自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。
装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,凝结水的液位上升,浮球上升,开启阀门。
装置很快提升温度,管道内温度上升到饱和温度之前,自动排空气阀已经关闭;装置进入正常运行状况,凝结水减少,液位下降,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。
自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。
根据自由浮球式蒸汽疏水阀规格及技术参数:
公称通径( DN ): 15-150 ;
公称压力( PN ): 1.6-4.0Mpa ;
最高工作压力 (PMO) : 0.2-1.6 Mpa ;
最高工作温度 (TMO) : 350 ℃;
工作介质:蒸汽凝结水;
无负荷漏气率小于 3% ;过冷度 0.5%
我们选用疏水阀型号:CS41H-16C(带自动排空气)
1.法兰连接
2.自由浮球式疏水阀
3.不锈钢阀芯
4.公称压力为1.6Mpa
5.阀体
材料碳钢
其工作性能和使用寿命:
1.浮球式疏水阀的最小过冷度为0℃,能排饱和温度凝结水,有水即排,连续排水。
设备里不存水,能使加热设备达到最佳换热效果。
2.自由浮球式疏水阀只有一个高精密度研磨浮球为活动部件,工作时浮球漂在液面上。
凝结水少时,浮球随液位下降,在疏水阀前后的压差下,浮球漂向阀座,封住阀孔。
浮球整个球面都可为密封面,没有集中磨损。
质量好的自由浮球式疏水阀使用寿命能达到10 年以上。
3.自由浮球式疏水阀必须带有自动排空气装置才能避免管网气阻,防止水击。
4.自由浮球式疏水阀最小工作压力0.01Mpa,从0.01Mpa 到最高工作压力范围之内都能正常工作,灵敏度非常好,工作质量高。
5.浮球式疏水阀是连续排水,正常选用倍率1.5 倍以上就能达到排量要求。
6.自由浮球式疏水阀的阀座处于液面以下,有水封保护、水汽分开、漏汽率为0%。
7.自由浮球式疏水阀根据凝结水位的升降来工作的,有水即排,设备里不存水,总是充满新鲜的蒸汽,使设备达到最佳的换热效率。
它能排饱和温度凝结水,最小过冷度为0℃。
与热动力式疏水阀相比较,能提高设备温度8~10 度,缩短设备加热时间,提高工作效率。
8.自由浮球式疏水阀结构先进,加工精密度要求很高,制造成本是热动力式疏水阀的3~5 倍。
9. 例:一台用汽量为500 公斤/小时的加热设备,选用1 台DN25的自由浮球式疏水阀。
a、自由浮球式疏水阀结构先进,工作时无蒸汽泄漏,漏汽率0%,新鲜蒸汽能全部利用。
b、自由浮球式疏水阀能排饱和温度凝结水,最小过冷度0℃,有水即排,设备里不存水,比使用热动力式疏水阀能提高设备温度8~10 度,设备升温快,换热效果好,缩短工作时间,提高工作效率和产品的合格率。
c、自由浮球式疏水阀最小工作压力0.01Mpa,从0.01Mpa 至最高使用压力范围之内不受温度和工作压力波动的影响,连续排水,背压率大于85%。
备注:杠杆浮球式疏水阀利用杠杆原理能做成特大排量疏水阀,最大疏水量能达到100 吨。
根据排水量(凝结水量)与阀前后的压力差选择疏水阀的公称直径,应选用在最小压差下能满足最大排量的直径,按照工艺疏水量必须满足600Kg/h的排放量,并结合样本确定其规格,保证疏水阀在开车时能尽快排出凝结水,疏水能力为正常凝结水量的3~4倍。
我们选择疏水阀的公称直径为DN50。
(当蒸汽加热设备刚开始送汽时,设备是冷的,内部充满空气,需要疏水阀把空气迅速排出,再排大量低温凝结水,使设备逐渐热起来,然后设备进入正常工作状态。
由于开车时,大量空气和低温凝结水,较低的入口压力,使疏水阀超负荷运行,此时疏水阀要求比正常工作时的排水量大,所以按选用倍率3-4倍来选择疏水阀。
)考虑到疏水阀安装是否合适,对疏水阀的正常工作和设备的生产效率都有直接有影响。
安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到最佳工作效率。
在现有的疏水阀安装管道工艺做一些变动处理和改造:
1. 在安装疏水阀之前一定要用带压蒸汽吹扫管道,清除管道中的杂物。
2. 疏水阀前应安装过滤器,确保疏水阀不受管道杂物的堵塞,定期清理过滤器。
3.疏水阀前要安装阀门,方便疏水阀随时捡修。
4.凝结水流向要与疏水阀安装箭头标志一致。
5. 机械型疏水阀要水平安装。
6.需安装排污管线口。
7.疏水阀后出口管径需比接口尺寸大1-2级。
8.发现疏水阀跑汽,要及时排污和清理过滤网,根据实际使用情况勤检查,遇有故障随时修理。
定期检修一次,清除里面的杂质。
下面是疏水阀安装示意图(供参考):
附图:疏水阀水平安装,疏水阀安装的典型。
