施工缝遇水膨胀止水条施工方案
施工缝遇水膨胀止水条施工工艺标准版
施工缝遇水膨胀止水条施工工艺原则1合用范围本工艺合用于一般工业与民用建筑地下室构造，重要针对构件为基础底板、地下室外墙及迎水地下室顶板。
2施工准备2.1材料2.1.1本工程采用BW型遇水膨胀橡胶止水条。
是由聚氨酯、丙稀酸钠等高分子吸水性树脂等材料，与合成橡胶或天然橡胶制得旳条状固体防水材料，断面为矩形，其断面尺寸重要有15 mm×20 mm、20 mm×30 mm、20 mm×50 mm、10 mm×40 mm等，长度可根据设计规定进行加工。
2.1.2遇水膨胀橡胶止水条进场时，应有出厂合格证。
进场后应及时进行外观检查，在现场经外观检查合格旳遇水膨胀橡胶止水条中，随机抽出足够试样送检查单位，进行复试检查，待检查汇报合格后方可使用。
2.1.3遇水膨胀橡胶止水条自生产日起一年内，根据产品类型其性能指标应分别符合《高分子防水材料第3部分遇水膨胀橡胶》GB/T18173.3—2023或《膨润土橡胶遇水膨胀止水条》JG/J141－2023旳规定，逾期需经再次复试检查，待检查汇报合格后方可继续使用。
2.1.4遇水膨胀橡胶止水条旳重要技术指标应符合表一或表二旳规定。
表一：腻子型遇水膨胀橡胶止水条技术指标序号项目指标PN－150 PN－220 PN－3001 体积膨胀倍率（%）≥150 ≥220 ≥3002 高温流淌性（80℃×5h）无流淌无流淌无流淌3 低温性试验（－20℃×2h）无脆裂无脆裂无脆裂表二：膨润土遇水膨胀橡胶止水条技术指标2.2工具錾子、钢丝刷、油灰开刀、毛刷（2寸）、剪刀或多用刀、小滚筒（φ40×50 mm）、铁锤等。
3施工缝处理工艺3.1施工缝位置确实定除设计尤其规定旳后浇带外，一般状况下，施工留置位置规定如下：本工程施工缝应设置在构造受剪力较小和便于施工旳部位，且应符合下列规定：柱应留水平缝，梁、板、墙应留垂直缝。
⑴施工缝应留置在基础旳顶面、梁或吊车梁牛腿旳下面、吊车梁旳上面、无梁楼板柱帽旳下面。
止水条做法及安装施工建议
更好的防止混凝土被水入侵，提高工作效率，更重要的 是增强建筑结构的安全性，希望以上内容对大家有所帮 助!陶粒混凝土施工工艺三大流程接线箱种类与接线箱优 缺点
版权所有 禁止转载 谢谢！
app开发 https:// ty910htvv
做法：1预留定位浅槽：水平面混凝土浇筑未干时，用 10×30㎜木条预留，垂直面在装模时在模板上钉一根 10×30㎜木条，拆模后形成一条10×30㎜的浅槽。 2在浇 筑混凝土前，将橡胶止水条镶
嵌在预留槽中，并用钢钉钉牢。3施工缝表面应坚实，干 燥，无油迹，无浮土，无积水，松散的混凝土应清除。 在使用时应注意防火，防水，如不慎被水泡发，应待凉 干后再使用。 4止水条搭接可用刀切成4
条重新堵漏。防水、抗渗效果优于传统的钢板、橡胶及 塑料止水带，且施工方法简便易行，省工省时。主体材 料为无机矿物原料，具有耐老化、抗腐蚀、无污染等特 性。通过上述介绍，相信各位对止水条的相关
知识以及使用制作方法已经很熟悉了。那么想要投资或 者购买这类产品的朋友可依据小编的资料加以借鉴，肯 定会做出比较合格的产品或者是购买到比较优秀的产品。 同时要切记止水条安装时的注意事项，才能
：止水条是由高分子无机吸水膨胀材料和橡胶混练而成 的,是各种地下建筑构筑工程、水利工程、交通隧道工程、 电厂冷却塔、市政给排水等砌混凝土工程施工缝防止漏 的材料.用途：PN(BW)止水条是各
种地下建筑构筑工程、水利工程、交通隧道工程、电厂 冷却塔、市政给水排水等钢筋混凝土工程施工缝防渗止 漏的一种最新、最理想的材料，彻底解决了橡胶和钢板 止水带靠摩擦易产生绕渗的难题。止水条施工
土。在安装粘贴过程中，应防遇水膨胀止水条受污染和 受水的作用膨胀，以免影响使用效果。3、该产品预置于 混凝土施工缝、后浇缝的界面上，二次浇筑混凝土后(即 被混凝土包裹的状态下)遇水膨胀能彻底
遇水膨胀止水条施工工艺
1、材料：腻子型遇水膨胀止水条2、工具：钢丝刷、油灰开刀、毛刷（2寸）、剪刀或多用刀、小滚筒（Φ40×50mm）、铁锤3、作业条件：（1）、止水条拟安装部位混凝土面必需干燥、洁净、没有浮浆（2）、施工前应有具体技术交底，并交至施工操作人员4、操作工艺：工艺步骤4.1施工缝混凝土表面清理：安装遇水膨胀止水条前，用钢丝刷、油灰刀、毛刷，将施工缝已硬化混凝土表面水泥浮浆、杂物及灰尘清理洁净，保持干燥；4.2在凿毛混凝土表面，中心50mm范围内用水不漏砂浆找平，10~20mm厚；4.3安装遇水膨胀止水条：混凝土施工缝止水条施工程序见下图图1：上工序混凝土施工缝留茬剖面图图2：凿毛混凝土找平示意图图3：混凝土施工缝安置止水条剖面图图4：施工缝再次浇筑混凝土剖面示意图4.4施工缝安设止水条：将包裹在遇水膨胀止水条外面隔离纸撕掉，把止水条直接安设在施工缝混凝土表面上，每隔80~120cm加设一水泥钉，将止水条和混凝土钉牢，以免错位；4.5用滚筒滚压遇水膨胀橡胶止水条上表面，是止水条和混凝土表面密贴、牢靠；4.6止水条需要接头时，将要搭接两根止水条端头6cm范围内分别用刀切成斜面或压扁1/2，上下重合搭接，用手压，使其和混凝土表面紧密接触，再在搭接中部用水泥钉钉在混凝土上或水平错接6cm以上，错接部位两根止水条间不得有空隙，并用水泥钉分别将错接部位钉在混凝土上，见下图。
止水条严禁采取对接，以免在浇筑混凝土时错位形成“决口”；4.7混凝土浇筑：遇水膨胀橡胶止水条安设完成，经隐蔽工程验收合格后，揭去止水条表面隔离纸，方可进行下一工序混凝土浇筑；4.8季节性施工：遇水膨胀橡胶止水条不宜在雨天、雪天、和五级以上风天施工，作业环境温度不宜低于5℃。
如严寒天气可采取辅助增温方法，在确保作业环境温度不低于5℃前提下，进行止水条粘贴施工。
5、质量标准5.1主控项目（1）所用止水条必需符合设计要求，有出厂合格证及质量检验汇报、现场抽样复试汇报。
遇水膨胀止水条施工方案

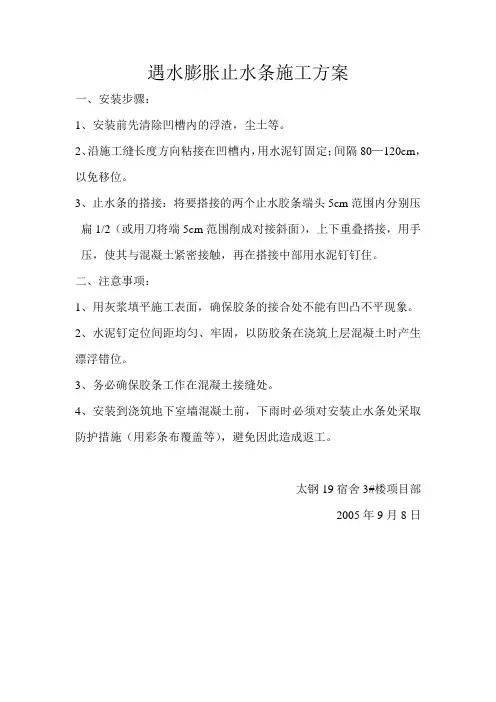

遇水膨胀止水条施工方案
一、安装步骤：
1、安装前先清除凹槽内的浮渣，尘土等。
2、沿施工缝长度方向粘接在凹槽内，用水泥钉固定；间隔80—120cm，以免移位。
3、止水条的搭接：将要搭接的两个止水胶条端头5cm范围内分别压扁1/2（或用刀将端5cm范围削成对接斜面），上下重叠搭接，用手压，使其与混凝土紧密接触，再在搭接中部用水泥钉钉住。
二、注意事项：
1、用灰浆填平施工表面，确保胶条的接合处不能有凹凸不平现象。
2、水泥钉定位间距均匀、牢固，以防胶条在浇筑上层混凝土时产生漂浮错位。
3、务必确保胶条工作在混凝土接缝处。
4、安装到浇筑地下室墙混凝土前，下雨时必须对安装止水条处采取防护措施（用彩条布覆盖等），避免因此造成返工。
太钢19宿舍3#楼项目部
2005年9月8日。
施工缝遇水膨胀止水条施工工艺标准
施工缝遇水膨胀止水条施工工艺标准1 适用范围本工艺标准适用于一般工业与民用建筑地下结构、各种遂道及人防等地下工程，以BW遇水膨胀橡胶止水条密封混凝土施工缝的防水处理。
2 施工准备2.1材料2。
1.1 BW遇水膨胀橡胶止水条，膨胀倍率高,能使混凝土施工缝具有较强的平衡自愈功能。
该产品是由聚氨酯、丙稀酸钠等高分子吸水性树脂等材料，与合成橡胶制得的条状固体并带有自粘性的防水材料,断面为矩形，其断面尺寸分别有15 mm×20 mm、20 mm×30 mm、20 mm×50 mm、10 mm ×40 mm等多种规格,长度可根据设计要求进行加工。
2.1.2 BW遇水膨胀橡胶止水条进场时，必须以同一生产厂的同一类型品种的产品，每2t为一验收批（不足2t时,仍按一批计)，进行外观验收：表面不得有开裂、缺胶等缺陷；每1000 mm长止水条表面不得有深度大于2mm、面积大于16 mm²的凹痕、气泡、杂质、明疤等缺陷；尺寸公差应符合表2.1。
2的要求。
BW遇水膨胀橡胶止水条尺寸公差表2。
1.2注:1计量单位为mm;2其它规格及异形产品断面尺寸公差由供需双方协商，异形产品的厚度为其最大工作面厚度.2。
2工具钢丝刷,油灰开刀，毛刷（2寸），剪刀或多用刀,小滚筒（φ40×50 mm),铁锤（0。
9kg）。
2.3作业条件2.3。
1混凝土施工缝留设位置必须符合《混凝土结构工程施工质量验收规范》GB50204-2002、《地下工程防水技术规范》GB50108—2001、《地下防水工程质量验收规范》GB50208-2002及工程设计要求.2.3。
2施工缝可以是竖向缝，也可以是水平缝.施工缝混凝土面可预留成定位浅槽或平茬，BW遇水膨胀橡胶止水条拟粘贴部位表面可以是粗糙的，也可以是光滑的，但必须平整、干燥、洁净.2。
4技术准备2。
4.1在现场经外观检验合格的BW遇水膨胀橡胶止水条中，随机抽出足够试样送试验室，进行复试检验,待检验报告合格后方可使用.2。

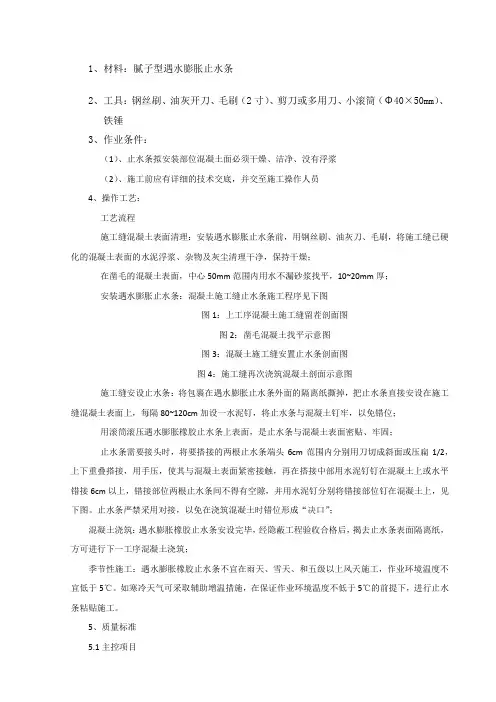

遇水膨胀止水条施工工艺
1、材料：腻子型遇水膨胀止水条2、工具：钢丝刷、油灰开刀、毛刷（2寸）、剪刀或多用刀、小滚筒（Φ40×50mm）、铁锤3、作业条件：（1）、止水条拟安装部位混凝土面必须干燥、洁净、没有浮浆（2）、施工前应有详细的技术交底，并交至施工操作人员4、操作工艺：工艺流程施工缝混凝土表面清理：安装遇水膨胀止水条前，用钢丝刷、油灰刀、毛刷，将施工缝已硬化的混凝土表面的水泥浮浆、杂物及灰尘清理干净，保持干燥；在凿毛的混凝土表面，中心50mm范围内用水不漏砂浆找平，10~20mm厚；安装遇水膨胀止水条：混凝土施工缝止水条施工程序见下图图1：上工序混凝土施工缝留茬剖面图图2：凿毛混凝土找平示意图图3：混凝土施工缝安置止水条剖面图图4：施工缝再次浇筑混凝土剖面示意图施工缝安设止水条：将包裹在遇水膨胀止水条外面的隔离纸撕掉，把止水条直接安设在施工缝混凝土表面上，每隔80~120cm加设一水泥钉，将止水条与混凝土钉牢，以免错位；用滚筒滚压遇水膨胀橡胶止水条上表面，是止水条与混凝土表面密贴、牢固；止水条需要接头时，将要搭接的两根止水条端头6cm范围内分别用刀切成斜面或压扁1/2，上下重叠搭接，用手压，使其与混凝土表面紧密接触，再在搭接中部用水泥钉钉在混凝土上或水平错接6cm以上，错接部位两根止水条间不得有空隙，并用水泥钉分别将错接部位钉在混凝土上，见下图。
止水条严禁采用对接，以免在浇筑混凝土时错位形成“决口”；混凝土浇筑：遇水膨胀橡胶止水条安设完毕，经隐蔽工程验收合格后，揭去止水条表面隔离纸，方可进行下一工序混凝土浇筑；季节性施工：遇水膨胀橡胶止水条不宜在雨天、雪天、和五级以上风天施工，作业环境温度不宜低于5℃。
如寒冷天气可采取辅助增温措施，在保证作业环境温度不低于5℃的前提下，进行止水条粘贴施工。
5、质量标准5.1主控项目（1）所用止水条必须符合设计要求，有出厂合格证及质量检验报告、现场抽样复试报告。
检验方法：检查产品出厂合格证及质量检验报告、现场抽样复试报告。
遇水膨胀止水条施工方案
遇水膨胀止水条施工方案(共2页) -本页仅作为预览文档封面，使用时请删除本页-
辰溪华盛家园住宅小区工程
地
下
室
墙
身
施
工
缝
防
水
施
工
方
案
地下室墙身施工缝防水施工方案
华盛家园一期工程1#栋地上31层，地下2层；建筑高度：；标准层层高：3m ；2、3#栋地上18层，地下1层，总建筑面积：平方米。
本工程属于框剪结构；负二层地下室承台及剪力墙混凝土均为C40，我方采用先浇筑承台及地面混凝土，后浇筑剪力墙混凝土，因此在承台或地面与剪力墙交接处产生施工缝，我方采用如下处理方案，请监理方及建设方审核：先浇筑承台混凝土，待表面干燥后凿毛，剪力墙部分与承台混凝土交接部分表面混凝土清理干净，然后安装遇水膨胀止水条，再安装模板浇筑上层混凝土。
具体做法如下图所示：。
遇水膨胀止水条的安装方法及注意事项
遇水膨胀止水条的安装方法及注意事项如下：
遇水膨胀止水条的安装方法
1.待混凝土施工缝界面硬化后，扫去浮渣、尘土、杂物等，露出坚硬基底。
2.施工后浇带和水平施工缝，将遇水膨胀止水条沿施工缝伸展方向展开，利用其自身粘结性直接粘贴在施工缝的中间位置，接头处搭接不小于5cm，不得留有断点；对于立面施工缝，应先预留定位浅槽，将止水条镶嵌在预留槽中，若没有预留槽，也可用高强钢钉固定，并利用其自粘性，直接粘贴在施工缝界面上，通过隔离纸均匀压实。
3.止水条固定完毕，撕下隔离纸即可浇筑下道混凝土。
4.止水条粘贴部位可以选择在开口处横向安装。
5.为使止水条固定牢固，水平缝每隔1m用高强钢钉固定，竖向缝每隔0.5m用高强钢钉固定。
遇水膨胀止水条安装注意事项
1.粘贴界面应保持干燥。
止水条应用于缝隙内部，不得外露。
2.止水条与施工缝界面粘贴要紧密，沿施工缝伸展方向不得留断点，不能被浮渣尘土等阻隔。
3.止水条要充分被混凝土包裹，包裹厚度大于5cm。
4.止水条固定后至浇筑下道混凝土前，应避免被雨水或施工用水浸泡。
5.止水条存放及运输时，应避免潮湿和挤压。
6.混凝土振捣时，应避免振捣棒
/zhishuitiao/。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工缝遇水膨胀止水条施工方案
1 施工准备
1.1材料
1.1.1 遇水膨胀橡胶止水条进场时，必须以同一生产厂的同一类型品种的产品，每2t为
一验收批（不足2t时，仍按一批计），进行外观验收：表面不得有开裂、缺胶等缺陷；每1000 mm长止水条表面不得有深度大于2mm、面积大于16 mm²的凹痕、气泡、杂质、明疤等缺陷；尺寸公差应符合表2.1.2的要求。
遇水膨胀橡胶止水条尺寸公差表1.1.1
注：1计量单位为mm；
2其它规格及异形产品断面尺寸公差由供需双方协商，异形产品的厚度为其最大工作面厚度。
1.2工具
钢丝刷，油灰开刀，毛刷（2寸），剪刀或多用刀，小滚筒（φ40×50 mm），铁锤（0.9kg）。
1.3作业条件
1.3.1混凝土施工缝留设位置必须符合《混凝土结构工程施工质量验收规范》GB50204-2011、《地下工程防水技术规范》GB50108- 2008、《地下防水工程质量验收规范》GB50208-2011及工程设计要求。
1.3.2施工缝可以是竖向缝，也可以是水平缝。
施工缝混凝土面可预留成定位浅槽或平茬，BW遇水膨胀橡胶止水条拟粘贴部位表面可以是粗糙的，也可以是光滑的，但必须平整、干燥、洁净。
1.4技术准备
1.4.1在现场经外观检验合格的遇水膨胀橡胶止水条中，随机抽出足够试样送试验室，进行复试检验，待检验报告合格后方可使用。
1.4.2 BW遇水膨胀橡胶止水条的主要技术指标应符合表
2.4.2的要求
遇水膨胀橡胶止水条物理性能表1.4.2
注：体积膨胀倍率= 膨胀后的体积
×100% 膨胀前的体积
2 操作工艺2.1工艺流程
2.2操作方法
2.2.1施工缝混凝土表面清理：粘贴遇水膨胀橡胶止水条前，用钢丝刷、油灰刀、毛刷，将
图2.2.2.1 混凝土施工缝止水条施工程序
1上工序混凝土施工缝留茬剖面示意图
2混凝土施工缝粘贴止水条剖面示意图
3施工缝再次浇筑混凝土剖面示意图
2.2.2.2 水平施工缝粘贴止水条：将包裹在遇水膨胀橡胶止水条粘结面的隔离纸撕掉，利用止水条的自粘性，把止水条直接粘贴在施工缝混凝土表面上。
2.2.2.3 竖向施工缝混凝土表面仍利用止水条本身的可粘性粘贴（操作方法同
3.2.2.2款）之外，还须沿止水条每隔1000 mm加钉一个水泥钢钉，以协助固定。
2.2.2.4用滚筒滚压遇水膨胀橡胶止水条上表面，使止水条与混凝土表面粘结严密、牢固。
2.2.2.5止水条需要接头时，可将止水条端头侧面部位用多用刀切成斜面，剥去搭接部位的
2.2.3下一工序混凝土浇筑：遇水膨胀橡胶止水条粘贴完毕，经隐蔽工程验收合格后，揭去止水条表面隔离纸，方可进行下一工序混凝土浇筑。
2.3季节性施工：遇水膨胀橡胶止水条不宜在雨天、雪天、和五级及以上风天施工，作业环境温度不低于5℃。
如寒冷天气可采取辅助增温方法，在保证作业环境温度不低于5℃的前题下，进行止水条粘贴施工。
3 质量标准（见表3）
质量标准表3
4 成品保护
4.1止水条施工完毕后，应及时进行下一工序的混凝土浇筑。
如确因客观原因导致混凝土浇筑时间间隔较长时，应及时覆盖保护材料（塑料薄膜等）以防止污染、阳光长时间照射，避免雨淋、水泡。
4.2浇筑下一工序混凝土时，应注意避免混凝土直接冲击止水条，导致止水条位移、脱落，尤其是竖向止水条。
5 应注意的质量问题
5.1施工缝处混凝土表面一定要保持坚实、平整，不得有砂浆再次找平现象，如有凸、凹、松散部位，应剔至坚实面。
5.2止水条不慎短时间湿水时，需及时晾干后方可继续使用，以保证止水效果。
5.3整个混凝土施工缝处的止水条要连续不断；止水条搭接头必须满足搭接长度、粘结严密；止水条水平向不得在转角处甩搭接头，竖向甩头需留在较高部位。
5.4 在遵守8.2节规定的条件下，止水条自生产日起一年内，其性能指标应符合《高分子防水材料第3部分遇水膨胀橡胶》GB/T18173.3—2002的规定，逾期需经再次复试检验，待检验报告合格后方可继续使用。
6 质量记录
6.1遇水膨胀橡胶止水条出厂合格证、质量检验报告、使用说明书；
6.2现场抽样复试报告；
6.3工序交接检查记录；
6.4检验批质量验收记录；
6.5隐蔽工程检查验收记录；
7 安全、环保措施
7.1安全操作要求
7.1.1进入施工现场的作业人员必须佩戴安全帽。
7.1.2施工时应避免立体交叉作业，高处作业必须有可靠的脚手架并满铺脚手板，操作人员必须挂安全带。
7.1.3如作业环境采用辅助增温施工时，严禁使用明火，加温设备必须有专业人员监护。
7.2技术安全措施
7.2.1遇水膨胀橡胶止水条属化学制品材料，不得与高温热源、明火、水、油及有机溶剂等接触。
7.2.2该产品具有自粘性，保管和运输中应注意通风、干燥，确保隔离纸完好，防止发生非粘贴时的粘连。
7.2.3该产品属腻子型材料，易变形，其制品断面尺寸规格要求较高，在运输及储存时，不得过高堆放、重压。
7.3环保措施
施工中所产生的废弃止水条、包装隔离纸不得任意丢弃，应在班后及时收集至现场指定的堆放处，并不得与其它固体废弃物、垃圾混放。
