配电箱及开关箱的设置安全技术措施

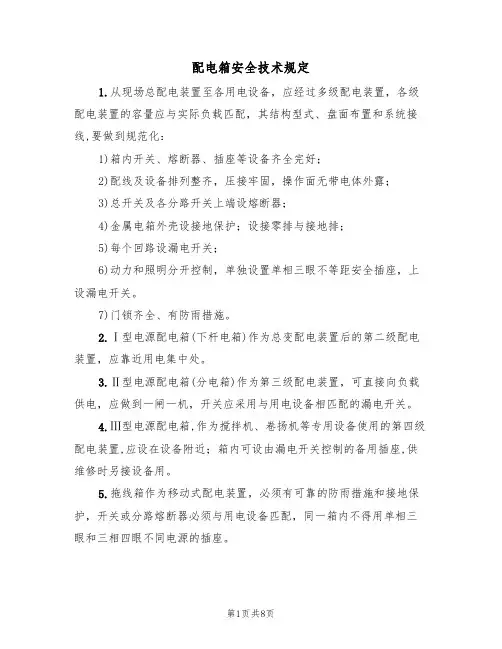

配电箱安全技术规定(5篇)
配电箱安全技术规定1.从现场总配电装置至各用电设备，应经过多级配电装置，各级配电装置的容量应与实际负载匹配，其结构型式、盘面布置和系统接线,要做到规范化：1)箱内开关、熔断器、插座等设备齐全完好；2)配线及设备排列整齐，压接牢固，操作面无带电体外露；3)总开关及各分路开关上端设熔断器；4)金属电箱外壳设接地保护；设接零排与接地排；5)每个回路设漏电开关；6)动力和照明分开控制，单独设置单相三眼不等距安全插座，上设漏电开关。
7)门锁齐全、有防雨措施。
2.Ⅰ型电源配电箱(下杆电箱)作为总变配电装置后的第二级配电装置，应靠近用电集中处。
3.Ⅱ型电源配电箱(分电箱)作为第三级配电装置，可直接向负载供电，应做到一闸一机，开关应采用与用电设备相匹配的漏电开关。
4.Ⅲ型电源配电箱,作为搅拌机、卷扬机等专用设备使用的第四级配电装置,应设在设备附近；箱内可设由漏电开关控制的备用插座,供维修时另接设备用。
5.拖线箱作为移动式配电装置，必须有可靠的防雨措施和接地保护，开关或分路熔断器必须与用电设备匹配，同一箱内不得用单相三眼和三相四眼不同电源的插座。
6.各类插座必须符合国家标准，并保护完好，单相电源的设备，必须使用单相三眼插座，插座上方应有单独分路熔断丝保护，插座的接地线不准串联。
7.电力容量在3kW以下的电源总开关可以采用瓷底胶木闸刀开关。
用刀闸作直接控制操作用电设备时，应在刀闸出线侧加装瓷插入式熔断器作保护，并用铜丝将刀闸内熔丝部分直连。
刀闸的静触头应接电源线，动触头接负载，严禁倒送电。
8.各种熔断器的熔体必须严格按规定合理选用，各级熔体应相互匹配。
熔体应采用合格的铅合金熔丝，严禁用铁丝、铝丝等非专用熔丝替代，严禁用多股熔丝代替一根较大的熔丝。
容量在60A以上的，可以采用合格的铜熔丝。
9.各级配电箱应明确专人负责，做好检查维修和清洁工作。
箱内应保持整洁，不准存放任何东西，箱周围应保持通道的畅通。
10.施工现场的固定露天电箱、分电箱必须架空设置，其底边距地高度不小于0.5m。
配电箱及开关箱安全技术规程
配电箱及开关箱安全技术规程配电箱及开关箱是电力系统中重要的设备，其安全性对保障电力系统运行和人身安全至关重要。
为此，制定配电箱及开关箱安全技术规程是必要的。
以下是配电箱及开关箱安全技术规程的内容，共计2000字：一、基本概念1. 配电箱及开关箱：指供电系统中用于分配和控制电能的设备。
包括低压配电箱、开关箱和控制箱等。
2. 安全技术规程：为了保障人身安全和设备运行安全而制定的具体规定和要求。
二、设计要求1. 物理防护：配电箱及开关箱应具备防火、防爆、防水和防尘等功能，能够保护设备免受外界环境的侵害。
2. 绝缘防护：配电箱及开关箱的外壳和内部元件应采用绝缘材料，以防止触电事故的发生。
3. 排热设计：配电箱及开关箱应具备良好的散热性能，以防止设备过热引发火灾等安全隐患。
4. 可靠接地：配电箱及开关箱的金属外壳和导电元件应进行可靠接地，以保证人身安全和设备正常运行。
5. 安全间距：配电箱及开关箱的安装位置应满足安全间距要求，以预防电弧火灾和触电事故的发生。
三、安装与维护1. 安装要求：配电箱及开关箱的安装应符合相关规范和标准，包括安装位置、固定方式和连接方法等。
2. 维护要求：定期对配电箱及开关箱进行检查和维护，包括外观、接线和电气元件的检查、紧固件的检修和松动部分的处理等。
3. 电器设备的保护：对于配电箱及开关箱内的电气设备，应设防护装置，以防止误触、意外接近和外界物体的侵入等。
4. 线缆接头的防护：对于线缆接头，应采取绝缘和防水等措施，以保证接口处的安全可靠连接。
四、操作注意事项1. 操作规程：使用配电箱及开关箱的人员应了解相关操作规程，注意正确的开关操作顺序和保持设备的正常运行状态。
2. 触电风险预防：在操作过程中，要注意触电防护措施，如穿戴绝缘手套和鞋子等防护装备，并避免湿手和湿地操作。
3. 警示标识：在配电箱及开关箱上应设置合适的警示标识，以提醒操作人员注意安全事项和禁止行为。
4. 紧急停电：在发生紧急情况或需要对配电箱及开关箱进行维修时，应立即采取紧急停电措施，并通知相关人员。
配电箱及开关箱的设置安全技术措施
安全技术/电气安全配电箱及开关箱的设置安全技术措施1) 配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。
配电系统宜使三相负荷平衡。
220V或380V单相用电设备宜接,A,220／380V三相四线系统；当单相照明线路电流大于30A寸，宜采用220／380V三相四线制供电。
室内配电柜的设置应符合JGJ 46~2005规范中第6．1节的规定。
2) 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。
总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
3) 每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)o4) 动力配电箱与照明配电箱宜分别设置。
当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。
5) 配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤场所。
否则，应予清除或做防护处理。
6) 配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。
7) 配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2,-2.Omm，其中开关箱箱体钢板厚度不得小于1．2mm，配电箱箱体钢板厚度不得小于1．5mm，箱体表面应做防腐处理。
8) 配电箱、开关箱应装设端正、牢固。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1．4～1．6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为O.8～1.6mo16) 配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。
移动式配电箱、开关箱的进、出线应采用橡胶护套绝缘电缆，不得有接头。
配电箱开关箱安全技术8篇
配电箱开关箱安全技术8篇【第1篇】配电箱开关箱使用预维护平安技术交底工程名称施工单位分项工程名称施工部位交底内容：1.全部配电箱均应标明其名称、用途，并作出分路标记。
2.全部配电箱门应配锁，配电箱和开关箱应由专人负责。
3.全部配电箱、开关箱应每月举行检查和修理一次。
检查、修理人员必需是专业电工。
检查、修理时必需按规定穿、戴绝缘鞋、手套，必需使用电工绝缘工具。
4.对配电箱，开关箱举行检查、修理时，必需将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
5.全部配电箱、开关箱在使用过程中必需根据下述操作挨次：1)送电操作挨次为：总配电箱一分配电箱一开关箱；2)停电操作挨次为：开关箱一分配电箱一总配电箱。
6.施工现场停止作业一小时以上时，应将动力开关箱断电上锁。
7.开关箱的操作人员必需符合专业用电人员"五做到'要求，并认识开关电器的正确操作办法。
8.配电箱、开关箱内不得放置任何杂物，并应常常保持干净。
9.配电箱、开关箱内不得挂接其他暂时用电设备。
10.熔断器的熔体更换时，严禁用不符合原规格的熔体代替。
11.配电箱、开关箱的进线和出线不得承受外力。
严禁与金属尖锐断口和强腐蚀介质接触。
补充内容：交底部门交底人接受交底人交底日期【第2篇】配电箱开关箱使用维护平安技术交底工程名称武汉车城北电动汽车充电站工程施工单位武汉华源电力建造工程有限公司交底项目配电箱及开关箱使用与维护交底日期交底内容:配电箱、开关箱应出名称、用途、分路标记及系统接线图。
配电箱、开关箱箱门应陪锁,并应由专人负责。
配电箱、开关箱应定期检查、修理。
检查、修理人员必需是专业电工。
检查、修理时必需按规定穿、戴绝缘鞋、手套,必需使用电工绝缘工具,并应做检查、修理工作记录。
对配电箱、开关箱举行定期修理、检查时,必需将其前一级相应的电源隔离开关分闸断电,并悬挂“禁止合闸、有人工作”停电标志牌,严禁带电作业。
配电箱、开关箱必需根据下列挨次操作:①送电操作挨次为:总配电箱——分配电箱——开关箱。
施工现场配电箱与开关箱的安全控制要求范文（三篇）
施工现场配电箱与开关箱的安全控制要求范文在施工现场，配电箱与开关箱的安全控制和管理是至关重要的一项工作。
有效的安全控制可以确保施工现场的电力供应安全、工作人员的人身安全以及施工进度的顺利进行。
本文将从安全保障、设备选用、操作规范等方面详细探讨施工现场配电箱与开关箱的安全控制要求。
一、安全保障1. 安全防护：在施工现场配电箱与开关箱周围应设立明显的安全警示标识，提醒工人注意安全。
同时，根据实际情况采取相应的安全防护措施，如设置安全隔离栏、安装触电保护器等。
2. 绝缘保护：配电箱与开关箱的外壳应具备良好的绝缘性能，以减少触电风险。
对于影响绝缘效果的因素，如潮湿、尘土等，应及时清理和维护。
3. 防火措施：施工现场存在着一定的火灾风险，因此配电箱与开关箱应采取有效的防火措施。
选择具备防火性能的材料制作箱体，并保持箱体周围的清洁，预防可燃物料的积聚。
4. 接地保护：配电箱与开关箱的接地是保障电气设备正常运行和使用人员安全的关键。
应确保接地系统的可靠性和有效性，定期检测和维护接地装置，避免因接地不良导致的电气事故。
二、设备选用1. 选择合适的设备：施工现场的配电箱与开关箱应在技术参数和使用环境要求的基础上，选择符合国家标准和行业规范的设备。
应充分考虑电流承载能力、散热条件、适用环境等因素，确保设备的可靠性和安全性。
2. 设备质量保证：在施工现场使用的配电箱与开关箱必须符合相关的质量标准，并获得合格证书和产品检测报告。
配电设备制造商应提供完整的质量保证文件，并承担相应的售后服务责任。
三、操作规范1. 操作人员要求：施工现场的配电箱与开关箱的操作应由经过专门培训的人员进行，要求操作人员熟悉设备的工作原理和操作规程，掌握正确的操作方法和避免危险的技巧。
2. 定期检查与维护：配电箱与开关箱是经常使用的设备，应定期进行检查和维护。
检查内容包括设备外观、绝缘性能、接线、安全装置的工作情况等，以及确定设备是否存在异常情况和潜在的安全隐患。
施工现场配电箱与开关箱设置安全技术要点(三篇)
施工现场配电箱与开关箱设置安全技术要点1.施工现场的配电系统实行分级配电，应设总配电箱（或配电室），总配电箱以下设置分配电箱，分配电箱以下设置开关箱，开关箱以下是用电设备。
2.总配电箱应设在靠近电源的地区；分配电箱应装设在用电设备或负荷相对集中的地区；分配电箱与开关箱的距离不得超过30m开关箱应由末级分配电箱配电，开关箱与其控制的固定式用电设备的水平距离不宜超过3m.3.配电箱与开关箱应装设在通风、干燥及常温场所。
严禁装设在有严重损伤作用的瓦斯、烟气、蒸气、液体及其他有害介质中，不得装设在易受撞击、振动、液体侵溅以及热源烘烤的场所；配电箱与开关箱周围应有足够两人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有杂草、灌木等。
4.配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板厚度应大于1.5mm；配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内；金属板与配电箱箱体应作电气连接。
5.配电箱、开关箱内的连接线采用绝缘导线，接头不松动，不得有外露带电部分；配电箱、开关箱内的工作零线应通过接线端子板连接，与保护零线接线端子板分设；配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须做保护接零，保护零线应通过接线端子板连接。
6.动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线应分路设置。
7.配电箱、开关箱中的导线进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面，侧面，后面或箱门处；进线和出线应加护套分路成束并做防水弯；导线束不得与箱体进、出口直接接触；进入开关箱的电源线，严禁用插销连接；移动式配电箱、开关箱的进口线、出口线必须采用橡皮绝缘电缆。
8.配电箱、开关箱应装设牢固、端正，移动式配电箱、开关箱应装设在坚固的支架上，固定式配电箱、开关箱的下底面与地面的垂直距离应大于1.3m，小于1.5m；移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m；所有的配电箱、开关箱必须防雨、防尘。
配电箱及开关箱安全技术规程
配电箱及开关箱安全技术规程配电箱及开关箱是电力系统中重要的设备，是电力供应和电路控制的关键环节。
为了确保配电箱及开关箱的安全运行，保护人员和设备的安全，制定了一系列的安全技术规程，以下是对配电箱及开关箱安全技术规程的详细介绍。
一、安装规程1. 安装位置：配电箱及开关箱应安装在通风良好、湿度适宜、温度稳定的室内，远离易燃物和腐蚀性物质。
2. 安装高度：配电箱及开关箱应安装在离地面1.5米以上的高度，以防止任何非授权人员接触面板。
3. 安装空间：配电箱及开关箱周围应保留足够的空间，便于检修与维护，安装箱体应有一定的防水、防尘性能。
二、接地规程1. 保护接地：配电箱及开关箱应设置良好的保护接地系统，确保人员和设备免受电击的威胁。
2. 接地电阻：配电箱及开关箱的接地电阻应符合国家标准，一般应小于4欧姆，确保接地系统有效运行。
3. 接地线路：配电箱及开关箱的接地线路应专用设备，与其他电路分开布置，并保持良好的接触。
三、防护规程1. 绝缘措施：配电箱及开关箱的外壳、线路与设备应绝缘良好，防止触电事故的发生。
2. 防护罩与标志：配电箱及开关箱应装有防护罩，以阻挡任何非授权人员接触内部设备。
同时，在开关箱上应贴有明显的标志，以提醒人员注意安全。
3. 防火措施：配电箱及开关箱应具备一定的防火性能，采用阻燃材料，并设置灭火装置，防止火灾事故的发生。
四、操作规程1. 禁止私拉乱接：除专业人员外，任何人禁止私拉乱接电源和电路，以免造成电流过大、电路短路等危险情况。
2. 禁止擅自改动：除专业人员外，任何人禁止擅自改动配电箱及开关箱内部的线路和设备，以免引起电路故障和触电风险。
3. 定期检修与维护：配电箱及开关箱应定期进行检修与维护，包括清洁箱内设备、紧固螺丝、松动接线等，确保设备运行正常，减少安全事故的发生。
五、应急处理1. 电路故障：在发生电路故障时，应迅速切断电源并通知专业人员处理，切勿私自触碰设备和线路。
2. 火灾事故：在发生火灾事故时，应立即启动灭火装置，并通知专业人员和消防部门进行处理，保护人员和设备的安全。
配电箱、开关箱设置安全技术交底
配电箱、开关箱设置安全技术交底
一、配电箱、开关箱设置安全技术要求：
1、配电箱、开关箱箱体的箱体材料应选用铁板，亦可选用绝缘板。
不应选用木板材料。
2、固定配电箱、开关箱的安装高度为1.3-1.5米（下底面），移动式配电箱、开关箱的安装高度为0.6-1.5米（下底面）。
安装时必须端正、牢固、不得倒置、歪斜、松动、摇晃。
3、配电箱、开关箱的进出导线应进出口处加强绝缘，所有进出导线应一律从箱底下底面进出，不得从箱底后面、侧面和上面进出。
4、配电箱、开关箱内的导线与开关电器之间具有可靠的电气连接，所有接头必须牢固而不松动，也不得有外露导线部分。
5、配电箱、开关箱的铁质箱体应作可靠的保护接零，即与专用的保护零线做可靠的电气连接，保护零线必须用绝缘绿黄双色铜线。
二、配电箱、开关箱使用和维护安全技术要求：
1、所有配电箱、开关箱必须专箱专用，不得随意另行挂接其他用电设备。
2、配电箱和开关箱在送、停电时应进行监护，操作顺序送电时应是：总配电箱——分配电箱——开关箱；停电时应是：开关箱——分配电箱——总配电箱。
3、配电箱、开关箱、电气线路、用电设备和保护设施进行
检查处置应由专业电工人员完成，并穿戴安全防护用品。
4、配电箱和开关箱应经常进行检查和维修；并还应定期检查、维修一般宜半个月一次，检查和维护必须有记录。
5、配电箱和开关箱内应经常保持清洁、干燥无杂物，尤其不得放置易燃易爆和金属导电器材。
6、配电箱和开关箱更换熔断器或熔断丝，必须采用原规格的合格熔体型中熔丝，禁止用任何非标准的、不合格的熔体和熔丝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱及开关箱的设置安全技术措施
1)配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。
配电系统宜使三相负荷平衡。
220V或380V‘单相用电设备宜接,A,220／380V三相四线系统；当单相照明线路电流大于30A寸，宜采用220／380V三相四线制供电。
室内配电柜的设置应符合JGJ46~2005规范中第6．1节的规定。
2)总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。
总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
3)每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)o4)动力配电箱与照明配电箱宜分别设置。
当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。
5)配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤场所。
否则，应予清除或做防护处理。
6)配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。
7)配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为 1.2,-2.Omm，其中开关箱箱体钢板厚度不得小于1．2mm，配电箱箱体钢板厚度不得小于1．5mm，箱体表面应做防腐处理。
8)配电箱、开关箱应装设端正、牢固。
固定式配电
箱、开关箱的中心点与地面的垂直距离应为1．4～1．6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为O.8～1.6mo9)配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上，然后方司整体紧固在配电箱、开关箱箱体内。
金属电器安装板与金属箱体应做电气连接。
10)配电箱、开关箱内的电器(含插座)应按其规定位置紧固在电器安装板上，不得歪斜和松动。
11)配电箱的电器安装板上必须分设N线端子板和PE线端子板。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
12)配电箱、开关箱内的连接线必须采用铜芯绝缘导线。
导线绝缘的颜色标志应按JGJ46—2005规范中第5．1．11条要求配置并排列整齐；导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分o13)配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。
14)配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应，箱内电器安装板板面电器安装尺寸可按照表16—15确定。
15)配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。
表16—15配电箱、开关箱内电器安装尺寸选择值间距名称最小净距／玎眦并列电器(含单极熔断器)间30电器进、出线瓷管(塑胶管)孔与电器边沿间15A，3020～30A，50~>60A，80上、下
排电器进出线瓷管(塑胶管)孔间25电器进、出线瓷管(塑胶管)孔至板边40电器至板边4016)配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。
移动式配电箱、开关箱的进、出线应采用橡胶护套绝缘电缆，不得有接头。
17)配电箱、开关箱外形结构应能防雨、防尘。
