简述立式水轮发电机推力轴承的作用
立式水轮发电机组推力轴承检修与维护
立式水轮发电机组推力轴承检修与维护发布时间：2023-01-04T02:25:32.715Z 来源：《新型城镇化》2022年23期作者：益桑[导读] 自上个世纪开始，垂直水轮发电机组对整个社会的供电起到了很大的作用，它的使用保证了发电的稳定和持续的供电。
国网西藏电力有限公司发电检修分公司西藏拉萨 850000摘要：随着现代科学技术的发展，生产技术的不断进步，机组的结构也随之改变，推力轴承的应用直接关系到机组的安全与稳定。
本文针对垂直型水轮发电机组，首先介绍了推力轴承的结构和功能，然后分析了它的问题，并给出了维修和维护的建议。
关键词：立式水轮发电机组；推力轴承；检修维护引言：自上个世纪开始，垂直水轮发电机组对整个社会的供电起到了很大的作用，它的使用保证了发电的稳定和持续的供电。
然而，机组在长时间的使用中，由于机组的结构存在一定的问题，有些部件会发生故障，从而对机组的整体运转造成一定的影响。
推力轴承是发电机组的重要部件，如果出现故障，将会对机组的正常运转造成很大的影响。
1.推力轴承的作用在垂直水轮发电机组中，有两类水轮发电机的轴承，即推力轴承和导轴承。
导流轴承可以作为水轮机轴的横向支承，防止导流轴承横向摇摆，造成支承横向受力。
推力轴承用于承受水轮机转子在竖直方向上的载荷。
推力瓦被固定在机架上，推力头上安装着一块镜片，推进器被浸泡在发动机油里，推进器的表面会被一层油膜包裹，然后将镜片压在推进器上，两者之间有一层油膜，可以起到润滑的作用。
当转子旋转时，镜片会与转子一起旋转，并与薄油膜产生摩擦，从而使固定件与旋转件的连接更加紧密。
按照推力轴承的实际情况，将其归类为：上机架上有推力轴承，下机架上有推力轴承，下机架上有推力轴承，则称为伞机群。
在机组中，推力轴承是一种分立的轴承，它起着转子的作用。
在这种情况下，推力球轴承只能承受轴向载荷，而不能限制轴的径向位移，所以它的极限速度非常低。
而推力滚轮轴承则可以作为承载轴，在轴向和径向上都能起到共同的作用，轴向的负荷要在55%的轴向负荷范围内，滚动轴承的速度要快，摩擦系数也要小，而且还能起到调心的作用。
推力球轴承的作用及特点推力轴承的安装方式
推力球轴承的作用及特点推力轴承的安装方式推力球轴承采用高速运转时可承受推力载荷的设计，由带有球滚动的滚道沟的垫圈状套圈构成。
本文简单介绍了推力球轴承的作用及特点，推力轴承的安装方式及安装注意事项。
推力球轴承的作用及特点推力轴承的安装方式推力球轴承的作用及特点推力球轴承只适用于承受一面轴向负荷、转速较低的机件上，只适用于承受一面轴向负荷、转速较低的机件上，例如起重机吊钩、立时水泵、立时离心机、千斤顶、如起重机吊钩、立时水泵、立时离心机、千斤顶、低速减速器等。
特点1. 备有单向、双向两种类型2. 为了容许有安装误差，无论是单向还是双向，都可以选择球面调心球面座垫型或带球面座圈型。
3.优质钢― 采用可使轴承寿命最高延长80%的超清洁钢4. 高度的润滑脂技术― NSK的润滑剂技术可使润滑脂的寿命延长并提高轴承的性能5. 高品位钢球― 高速转动时安静且顺畅6. 利用选件中的套圈，可容许有安装误差。
轴承的轴圈、座圈和滚动体是分离的，速减速器等。
轴承的轴圈、座圈和滚动体是分离的，可以分别装拆。
推力轴承的安装方式平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。
平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。
虽然推力轴承安装操作比较简单，虽然推力轴承安装操作比较简单，但实际维修时仍常有错误发生，即轴承的紧环和松环安装位置不正确，发生，即轴承的紧环和松环安装位置不正确，结果使轴承失去作用，轴颈很快地被磨损。
紧环内圈与轴颈为过渡配合，去作用，轴颈很快地被磨损。
紧环内圈与轴颈为过渡配合当轴转动时带动紧环，并与静止件端面发生摩擦，当轴转动时带动紧环，并与静止件端面发生摩擦，在受到轴向作用力时将出现摩擦力矩大于内径配合阻力矩，向作用力时，将出现摩擦力矩大于内径配合阻力矩，导致紧环与轴配合面强制转动，加剧轴颈磨损。
因此，推力轴承安装时应注意以下几点。
(1)分清轴承的紧环和松环(根据轴承内径大小判断，孔径相分清轴承的紧环和松环O.1～O.5mm)。
立式水轮发电机组推力轴承的检修与维护实践
立式水轮发电机组推力轴承的检修与维护实践立式水轮发电机组是一种常用的水力发电设备，其推力轴承的检修与维护对设备的安全运行和发电效率至关重要。
本文将介绍立式水轮发电机组推力轴承的基本原理、常见故障及其检修与维护实践。
立式水轮发电机组的推力轴承用于支撑转子的重力和水轮机产生的水压力。
其基本原理是通过静压力来支撑转子的重力，减小摩擦阻力，确保轴承的正常运转。
立式水轮发电机组的推力轴承一般采用活塞推力轴承或璧形推力轴承。
活塞推力轴承是靠活塞的上下运动来承受推力载荷，通过调整活塞的上下位置，控制轴承的推力。
璧形推力轴承是靠璧形间隙的改变来承受推力载荷，通过调整璧形间隙的大小，控制轴承的推力。
1. 轴承间隙过大或过小轴承间隙对推力轴承的正常运转至关重要。
如果轴承间隙过大，会导致推力轴承支撑不稳，出现振动或噪音，严重时可能会导致设备停机；如果轴承间隙过小，会导致轴承过热、磨损严重，甚至出现卡死现象。
检修与维护实践：定期使用测量仪器检测轴承间隙，根据检测结果调整轴承间隙。
对于活塞推力轴承，可以通过调整活塞上下位置来改变轴承间隙；对于璧形推力轴承，可以调整璧形间隙的大小来改变轴承间隙。
2. 轴承磨损严重由于长期运转和负载变化，推力轴承可能会出现磨损现象，导致轴承不再平衡，摩擦增大，严重时甚至会导致设备故障。
检修与维护实践：定期检查轴承的磨损情况，如发现轴承磨损严重，及时更换轴承。
在更换轴承时，应注意清洁工作，避免灰尘和杂质进入轴承，影响轴承的正常运转。
3. 润滑不良推力轴承的润滑是其正常运转的保障，如果润滑不良或润滑油不合适，会导致轴承摩擦增大、温度升高，进而影响设备的正常运转。
检修与维护实践：定期检查润滑油的质量和润滑情况，如发现润滑油中有杂质或变质，应及时更换润滑油。
在更换润滑油时，应注意清洗润滑系统，避免杂质污染新润滑油。
要根据设备运行状态和使用条件，合理选择适用的润滑油，并按照规定的加油量和周期进行润滑。

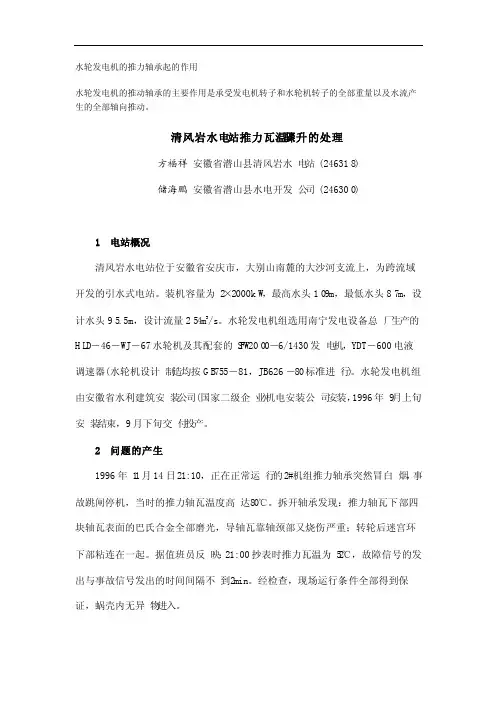

水轮发电机的推力轴承起的作用
水轮发电机的推力轴承起的作用水轮发电机的推动轴承的主要作用是承受发电机转子和水轮机转子的全部重量以及水流产生的全部轴向推动。
清风岩水电站推力瓦温骤升的处理方福祥安徽省潜山县清风岩水电站 (246318)储海鹏安徽省潜山县水电开发公司 (246300)1 电站概况清风岩水电站位于安徽省安庆市，大别山南麓的大沙河支流上，为跨流域开发的引水式电站。
装机容量为2×2000kW，最高水头109m，最低水头87m，设计水头95.5m，设计流量254m3/s。
水轮发电机组选用南宁发电设备总厂生产的HLD －46－WJ－67水轮机及其配套的SFW2000－6/1430发电机，YDT－600电液调速器(水轮机设计制造均按GB755－81，JB626－80标准进行)。
水轮发电机组由安徽省水利建筑安装公司(国家二级企业)机电安装公司安装，1996年9月上旬安装结束，9月下旬交付投产。
2 问题的产生1996年11月14日21:10，正在正常运行的2#机组推力轴承突然冒白烟，事故跳闸停机，当时的推力轴瓦温度高达80℃。
拆开轴承发现：推力轴瓦下部四块轴瓦表面的巴氏合金全部磨光，导轴瓦靠轴颈部又烧伤严重；转轮后迷宫环下部粘连在一起。
据值班员反映：21:00抄表时推力瓦温为52℃，故障信号的发出与事故信号发出的时间间隔不到2min。
经检查，现场运行条件全部得到保证，蜗壳内无异物进入。
1996年12月3日下午16:20左右，正在巡视的值班员发现1#机推力瓦的温度计指针快速上升，并达到58℃，情况危急，立即停机。
检查发现推力瓦下部四块轴瓦磨损，有很大亮点，并且主轴瓦靠轴颈部有烧伤迹象。
3 问题的分析与处理针对2#、1#机推力瓦这种状况，电站技术人员会同厂方和安装单位进行会诊，分析原因，最后达成两点共识：(1) 机组刚交付使用，推力瓦和轴瓦处于磨合期，上述机组现象可能是磨合期内正常现象；(2) 因为安装期间和试运行期间，推力瓦温和导瓦温都较高，怀疑其安装质量不佳(在试运行期间，整个瓦温都偏高，安装单位认为轴承座容量有限，有限的透平油达不到降温的效果，故增添了外循环装置)。
水轮发电机的推力轴承起的作用
水轮发电机的推力轴承起的作用水轮发电机的推动轴承的主要作用是承受发电机转子和水轮机转子的全部重量以及水流产生的全部轴向推动。
清风岩水电站推力瓦温骤升的处理方福祥安徽省潜山县清风岩水电站 (246318)储海鹏安徽省潜山县水电开发公司 (246300)1 电站概况清风岩水电站位于安徽省安庆市，大别山南麓的大沙河支流上，为跨流域开发的引水式电站。
装机容量为2×2000kW，最高水头109m，最低水头87m，设计水头95.5m，设计流量254m3/s。
水轮发电机组选用南宁发电设备总厂生产的HL D－46－WJ－67水轮机及其配套的S F W2000－6/1430发电机，YDT－600电液调速器(水轮机设计制造均按GB755－81，JB626－80标准进行)。
水轮发电机组由安徽省水利建筑安装公司(国家二级企业)机电安装公司安装，1996年9月上旬安装结束，9月下旬交付投产。
2 问题的产生1996年11月14日21:10，正在正常运行的2#机组推力轴承突然冒白烟，事故跳闸停机，当时的推力轴瓦温度高达80℃。
拆开轴承发现：推力轴瓦下部四块轴瓦表面的巴氏合金全部磨光，导轴瓦靠轴颈部又烧伤严重；转轮后迷宫环下部粘连在一起。
据值班员反映：21:00抄表时推力瓦温为52℃，故障信号的发出与事故信号发出的时间间隔不到2min。
经检查，现场运行条件全部得到保证，蜗壳内无异物进入。
1996年12月3日下午16:20左右，正在巡视的值班员发现1#机推力瓦的温度计指针快速上升，并达到58℃，情况危急，立即停机。
检查发现推力瓦下部四块轴瓦磨损，有很大亮点，并且主轴瓦靠轴颈部有烧伤迹象。
3 问题的分析与处理针对2#、1#机推力瓦这种状况，电站技术人员会同厂方和安装单位进行会诊，分析原因，最后达成两点共识：(1) 机组刚交付使用，推力瓦和轴瓦处于磨合期，上述机组现象可能是磨合期内正常现象；(2) 因为安装期间和试运行期间，推力瓦温和导瓦温都较高，怀疑其安装质量不佳(在试运行期间，整个瓦温都偏高，安装单位认为轴承座容量有限，有限的透平油达不到降温的效果，故增添了外循环装置)。
水轮机导轴承的作用和工作原理
水轮机导轴承的作用是支撑和定位水轮机的旋转部分，如转轮和主轴，同时减少旋转时的摩擦，保证水轮机在高速旋转时的稳定运行。
导轴承还负责将旋转运动传递到水轮机的其他部件，如发电机。
此外，导轴承还要承受来自水轮机叶轮的水力冲击和载荷，因此需要具备良好的承载能力和足够的强度。
水轮机导轴承的工作原理基于润滑理论，通常采用油润滑或水润滑。
在运行过程中，导轴承内部的润滑油或水在轴向和径向的压力作用下，形成一层稳定的油膜或水膜，减少轴承与旋转部件之间的直接接触，从而降低摩擦和磨损。
导轴承通常由内圈、外圈、滚动体（如钢球或滚柱）和保持器组成。
内圈紧套在主轴上，外圈则固定在轴承座或机座上。
滚动体在内圈和外圈之间滚动，形成一个滚动轴承。
当水轮机旋转时，滚动体在内圈和外圈之间滚动，使轴承能够承受径向和轴向载荷。
为了确保导轴承的正常工作，需要保持轴承内部的油润滑或水润滑状态，定期更换或添加润滑剂，并监测轴承的温度和振动，以判断其工作状态。
如果发现异常，要及时进行维修或更换，以避免水轮机运行故障。
推力轴承作用及功能作用
推力轴承作用及功能作用嘿，朋友！咱们今天来聊聊推力轴承这个不太起眼但超级重要的小家伙。
你知道吗？推力轴承就像是一个默默付出的大力士，在机械的世界里发挥着至关重要的作用。
想象一下，一辆飞驰的汽车，如果没有推力轴承，那车轮还能顺畅地转动吗？估计就像没吃饱饭的人跑不动路一样！推力轴承啊，它主要承担着轴向载荷。
啥是轴向载荷？简单说，就是沿着轴的方向施加的力。
就好比你推一个大箱子，施加的力就是轴向的。
而推力轴承呢，就是专门负责承受这种力，让轴能够稳定地运转。
比如说在飞机的发动机里，推力轴承就起着关键作用。
飞机发动机高速运转，产生巨大的力量，要是没有推力轴承来承受轴向的推力，那发动机还不得散了架？这就像一艘在大海中航行的轮船，如果没有坚固的舵来控制方向，不就只能随波逐流了嘛！再看看大型的水轮机，那可是发电的重要设备。
水轮机在水流的冲击下不停地转动，这时候，推力轴承就得站出来，稳稳地承受住轴向的力量，保证水轮机正常工作，为我们源源不断地输送电力。
要是没有它，那我们的电灯可能会一闪一闪，像萤火虫似的，多烦人呐！在一些工业设备中，推力轴承也是不可或缺的。
比如大型的压缩机、风机等等。
它们工作时都会产生轴向的力，要是没有推力轴承帮忙，这些设备就没法高效稳定地运行，那工厂的生产不就乱了套？这可不得了！推力轴承的功能作用可真是太强大啦！它不仅能让机械运转得更顺畅，还能延长设备的使用寿命，减少故障的发生。
这不就像一个贴心的小卫士，时刻守护着机械的健康吗？所以说啊，别小看了推力轴承，虽然它个头不大，但其重要性绝对不容小觑！没有它，咱们的生活可就没这么便捷和高效啦！你说是不是？。
立式水轮发电机组推力轴承的检修与维护实践
立式水轮发电机组推力轴承的检修与维护实践立式水轮发电机组推力轴承是支撑叶轮和轴的重要组件，它承受着发电机组运转时产生的巨大推力。
为了保证发电机组的安全稳定运行，必须经常进行推力轴承的检修与维护工作。
对于推力轴承的检修与维护，需要先了解推力轴承的结构和工作原理。
推力轴承由一对下摆和上摆组成，下摆为固定端，上摆为浮动端。
当发电机组工作时，产生的叶轮推力作用在上摆上，通过下摆传递到机体上，起到支撑轴的作用。
检修推力轴承的第一步是清洗。
将推力轴承拆卸下来后，用洗涤剂和清水进行彻底清洗，去除表面的污垢和油污，以便更好地观察轴承表面的磨损情况。
检查推力轴承的磨损情况是非常重要的。
使用肉眼观察轴承表面是否有磨痕、磨蚀或裂纹，特别要注意轴承座的磨损情况。
如果发现有磨损或裂纹的情况，需要及时更换新的轴承。
除了肉眼检查，还需要使用测量仪器来检测轴承的磨损情况。
使用测量仪器可以测量轴承座孔和轴承座的凹槽尺寸，以判断是否符合技术要求。
如果尺寸偏差超过规定范围，也需要进行更换。
在更换轴承时，需要特别注意安装时的对中问题。
推力轴承的对中误差会导致轴承寿命的缩短和异常振动的产生。
所以在安装轴承时，要确保轴承与叶轮的中心线保持一致，并注意加密紧固螺母，避免轴承的松动。
在推力轴承的维护过程中应注意润滑问题。
推力轴承的润滑剂应根据工作环境和轴承要求来选择，常用的润滑方式有两种：油润滑和脂润滑。
无论采用何种润滑方式，都需要定期检查润滑油或脂的油位和质量，并定期更换润滑油或脂。
维护完推力轴承后，还需要进行试运行和检查。
试运行时要注意观察轴承的工作温度和振动情况，如果发现异常情况，应立即停机检修。
立式水轮发电机组推力轴承的检修与维护是确保发电机组安全运行的重要环节。
通过定期清洗、检查和更换轴承，保证轴承的良好工作状态，并定期检查润滑情况，能够延长轴承的使用寿命，减少故障发生的可能性，保证发电机组的稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述立式水轮发电机推力轴承的作用。
并根据推力轴承的相对位置，说出两种立式水轮发电机的型式及特点。
水轮机轴承分为：推力轴承和导轴承。
导轴承是固定水轮机轴水平方向，防止其在水平方向摆动，受力方向在水平方向;推力轴承是承受水轮机转子重量的，受力方向在垂直方向。
推力瓦是固定在机架上的，镜板是固定在推力头上的，瓦泡在透平油中，瓦上会有一层油膜，镜板压在推力瓦上（中间有层很薄的油膜，润滑的）。
转子转动时，镜板随转子一起转动，和推力瓦上的薄油膜摩擦。
以此实现转动部件和固定部件之间的衔接。
根据推力轴承的位置，若推力轴承在上机架，则为悬式机组；若推力轴承在下机架，则为伞式机组。
