水果削皮器设计计算
猕猴桃冻果削皮机设计与试验

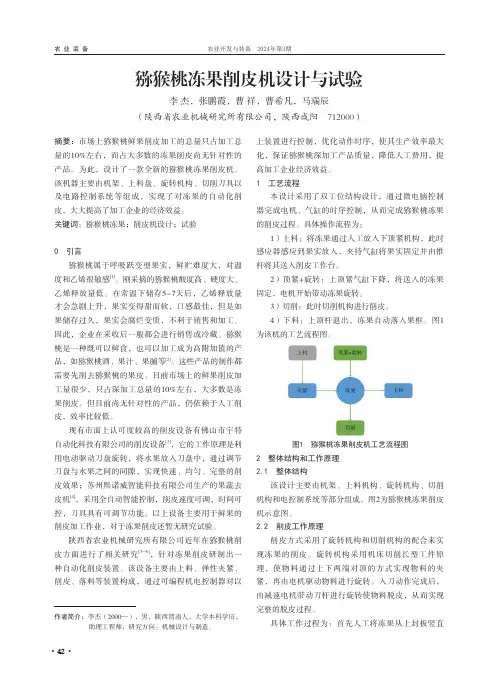

猕猴桃冻果削皮机设计与试验李 杰，张鹏霞，曹 祥，曹希凡，马瑞辰（陕西省农业机械研究所有限公司，陕西咸阳 712000）摘要：市场上猕猴桃鲜果削皮加工的总量只占加工总量的10%左右，而占大多数的冻果削皮尚无针对性的产品。
为此，设计了一款全新的猕猴桃冻果削皮机。
该机器主要由机架、上料盘、旋转机构、切削刀具以及电路控制系统等组成，实现了对冻果的自动化削皮，大大提高了加工企业的经济效益。
关键词：猕猴桃冻果；削皮机设计；试验0 引言猕猴桃属于呼吸跃变型果实，鲜贮难度大，对温度和乙烯很敏感[1]。
刚采摘的猕猴桃酸度高、硬度大、乙烯释放量低。
在常温下储存5-7天后，乙烯释放量才会急剧上升，果实变得甜而软，口感最佳，但是如果储存过久，果实会腐烂变质，不利于销售和加工。
因此，企业在采收后一般都会进行销售或冷藏。
猕猴桃是一种既可以鲜食，也可以加工成为高附加值的产品，如猕猴桃酒、果汁、果脯等[2]。
这些产品的制作都需要先削去猕猴桃的果皮。
目前市场上的鲜果削皮加工量很少，只占深加工总量的10%左右，大多数是冻果削皮。
但目前尚无针对性的产品，仍依赖于人工削皮，效率比较低。
现有市面上认可度较高的削皮设备有佛山市宇特自动化科技有限公司的削皮设备[3]，它的工作原理是利用电动驱动刀盘旋转，将水果放入刀盘中，通过调节刀盘与水果之间的间隙，实现快速、均匀、完整的削皮效果；苏州熙诺威智能科技有限公司生产的果蔬去皮机[4]，采用全自动智能控制，削皮速度可调，时间可控，刀具具有可调节功能。
以上设备主要用于鲜果的削皮加工作业，对于冻果削皮还暂无研究试验。
陕西省农业机械研究所有限公司近年在猕猴桃削皮方面进行了相关研究[5-6]，针对冻果削皮研制出一种自动化削皮装置。
该设备主要由上料、弹性夹紧、削皮、落料等装置构成，通过可编程机电控制器对以上装置进行控制，优化动作时序，使其生产效率最大化，保证猕猴桃深加工产品质量，降低人工费用，提高加工企业经济效益。
电动菠萝削皮机的设计说明书[带图纸]
![电动菠萝削皮机的设计说明书[带图纸]](https://img.taocdn.com/s3/m/c678c3de0975f46526d3e125.png)
全日制普通本科生毕业设计电动菠萝削皮机的设计THE DESIGN OF ELECTRIC PINEAPPLE PARING MACHINE学生姓名：学号：年级专业及班级：2008级机械设计制造及其自动指导老师及职称：学部：理工学部湖南·长沙提交日期：2012年06月湖南农业大学东方科技学院全日制普通本科生毕业设计诚信声明本人郑重声明：所呈交的本科毕业论文是本人在指导老师的指导下，进行研究工作所取得的成果，成果不存在知识产权争议。
除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。
对本文的研究做出重要贡献的个人和集体在文中均作了明确的说明并表示了谢意。
同时，本论文的著作权由本人与湖南农业大学东方科技学院、指导教师共同拥有。
本人完全意识到本声明的法律结果由本人承担。
毕业设计作者签名：年月日目录摘要 (1)关键词 (1)1 概述 (2)1.1 菠萝削皮机研究意义及应用前景 (2)1.2 现在菠萝削皮方式及所用工具 (3)1.2.1 手动菠萝削皮方式 (3)1.2.2 机械菠萝削皮方式 (4)2 机械菠萝削皮机的方案的设计与确定 (5)2.1 机械菠萝削皮机-方案一 (5)2.1.1 工作原理 (7)2.2 机械菠萝削皮机-方案二 (8)2.2.1基本结构介绍 (8)2.2.2 工作原理 (10)2.3 机械菠萝削皮机-方案三 (10)2.3.1 主要结构介绍 (11)2.3.2 工作原理 (11)2.4 方案的确定 (12)3 菠萝削皮机的总体及部件结构设计与校核 (12)3.1 菠萝削皮机的总体结构设计 (12)3.1.1 运动的合成 (12)3.1.2 总体结构设计 (13)3.2 执行结构设计 (14)3.2.1 刀具的选择 (14)3.2.2 刀具的结构设计 (14)3.2.3 刀具大弹簧的设计 (14)3.2.4 刀具小弹簧的选择 (16)3.3 传动机构的设计 (18)3.3.1 螺杆的设计计算 (18)3.3.2 传动装置设计 (20)3.3.3 螺杆端轴承的选择与校核 (20)3.4 电机的选择 (21)4 菠萝夹具的设计 (23)4.1 夹具的设计 (23)4.2 轴承选择与校核计算 (23)4.3 链条的设计 (24)4.3.1 螺杆间的链传动计算 (24)4.3.2 键的校核 (26)5 菠萝削皮机的电气控制 (26)5.1 电气控制设计 (26)5.2 电气控制原理图 (27)6 总结 (27)参考文献 (28)致谢 (29)电动菠萝削皮机的设计摘要:菠萝去皮是所有菠萝制品加工工艺过程的重要环节，目前存在的各种去皮方法都各自有其一定的局限性。
毕业设计(论文)-小型菠萝削皮机的设计(含全套CAD图纸)
全日制普通本科生毕业设计小型菠萝削皮机的设计THE MINI PINEAPPLE PEELING MACHINE DESIGN由于部分原因，说明书已删除大部分，完整版说明书，CAD 图纸等，联系153893706学生姓名：学号：年级专业及班级：2008级机械设计制造及其自指导老师及职称：学部：理工学部提交日期：2012年5月全日制普通本科生毕业设计诚信声明本人郑重声明：所呈交的本科毕业论文是本人在指导老师的指导下，进行研究工作所取得的成果，成果不存在知识产权争议。
除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。
对本文的研究做出重要贡献的个人和集体在文中均作了明确的说明并表示了谢意。
同时，本论文的著作权由本人与湖南农业大学东方科技学院、指导教师共同拥有。
本人完全意识到本声明的法律结果由本人承担。
毕业设计作者签名：年月日目录摘要 (1)关键词 (1)1 前言 (2)1.1 菠萝削皮机的概述 (2)2 菠萝削皮机的研究现状 (2)3 论文的主要任务和内容内容 (2)4 菠萝削皮机的系统设计思路 (3)4.1 菠萝削皮机的性能要求 (3)5 菠萝削皮机的基本结构及工作原理 (3)5.1 整机机构 (3)5.2 液压控制系统 (4)5.3 电气控制系统 (4)5.4 传感器与检测系统 (5)5.5 传动机构 (5)6 工作机构的设计与计算 (6)6.1 运行阻力的计算 (6)6.2 电动机功率的计算 (6)7 传动机构的设计与计算 (6)7.1 丝杆的设计与计算 (6)7.1.1 设计选择丝杆传动的原因 (6)7.1.2 丝杆的运动形式及其载荷分析 (7)7.1.3 丝杆设计的基本尺寸等参数计算 (8)7.1.4 丝杆的材料与许用应力 (10)7.2 齿轮机构的设计与计算 (11)7.2.1 设计选择齿轮传动的原因 (11)7.2.2 齿轮的设计及其参数的计算 (11)7.2.3 主轴齿轮的设计 (12)7.3 皮带轮的设计与计算 (17)7.4 联轴器的选择 (19)7.4.1 联轴器的分类 (19)7.4.2 联轴器的选用 (20)7.4.3 确定联轴器的型号 (21)8 结论 (22)参考文献 (23)致谢 (24)小型菠萝削皮机的设计摘要：在我们日常生活中，水果是必不可少的一部分，菠萝就是其中的一种。
(完整版)水果削皮机的工业工程设计毕业设计
本科毕业设计(论文) 题目：水果削皮机的工业工程设计院（系）：机电工程学院专业：工业工程班级：学生：学号：******指导教师：2015年6月水果削皮机的工业工程创新设计摘要本文主要研究对苹果削皮机的创新设计，各结构单元的设计首先是分析设计背景，了解目前研究现状的优缺点，通过分析、比较来确定一种最合理的传动系统方案以实现既定的功能要求。
最后结合人因工程相关理论知识，对各构件的主要参数与结构尺寸进行详细设计。
整个系统机构设计简单小巧，结构精妙，性能稳定，完全颠覆了传统的水果削皮机功能单一，装配复杂，去皮效果不佳的工作模式。
设计的主要内容包括：（1）整机方案确定：基于人机工程原理，对包括插果机构、削皮机构、切片去核机构、固定机构，进给机构以及机架进行优化创新设计。
（2）进给机构设计：引用车床车削工件的原理，由手柄、连杆、进给轴和叉刀组成的横向进给能很好地满足去皮要求。
（3）削皮和去核机构设计：由弹簧、刀具台、去皮刀具组成的随行去皮机构能与被切削物很好地贴合，且去皮厚度和宽度可调，配合切片去核刀具，能很好地完成被切削物的去皮、去核与切片，通过换装刀具，还能实现切丝等功能，完全改变了以往削皮机功能单一，不能满足日常需求的现状。
（4）固定机构的设计：本机采用吸盘固定的原理，将吸盘与底座相连，利用弯曲摇杆的摆动实现机器的固定与松动，方便使用。
（5）三维建模及关键部位有限元分析：利用SolidWorks实现水果削皮机的三维建模，并对进给机构的运动进行仿真；本文还利用有限元分析软件ANSYS对部分零件进行了结构分析和强度校核。
关键词：苹果削皮机，多功能，SolidWorks，，强度校核，人机原理设计，优化创新Design and Development of an Apparatus for Grating and Peeling Fruits and VegetablesAbstractFor the design of apple peeler each function unit ,the first step,the design background is analyzed, the advantages and disadvantages of the research status are understood. The most reasonable transmission system solution to realize the function of the set function requirements is determined through analysis and comparison. Finally combining human factors engineering related to theory knowledge, the mechanism of the main parameters and structural dimension are designed in detail.The entire system ingeniously design simple mechanical , compact structure, stable performance, change the operation mode of traditional fruit peeler’s a single feature and peeled ineffective completely.The main content of the design include:（1）Finalize the whole plan: based on the ergonomics principles, the optimized design including the insert fruit mechanism, peel mechanism, slicing to the core mechanism, fixing mechanism, the feed components and rack are carried out.（2）Feed mechanism design: referring to the principle of the lathe turning workpiece, transverse feed by handle, connecting rod, feed shaft fork and knife of peel can meet the requirements well.（3）Mechanism design for peeling and piting : peeling mechanism composed of spring, cutting tool base, peeling knives can be cut and fit well,and peel thickness and width is adjustable, it is well done by cutting thepeel of content, to nuclear and slice with sliced to nuclear tool, through changing the cutting tool can also realize wire cutting, completely changedthe present situation of previous peeler’s single function and not satisfy thedaily requirements.（4）Design of fixed mechanism: this machine adopts the principle ofchuck fixed and connects the suction cups to the base, uses the pendulummotion of bending rocker to realize the machine fixed and loose and it iseasy to use.（5）3D modeling and Ansys for key posts: build the 3D modeling offruit peeler by using Solidworks and carry on the feed mechanism movement simulation; This paper has also carried on some parts’ structureanalysis and strength check by using Ansys, the finite element analysis software.Key Words: apple peeler, multi-function, Solidworks, strength check,design ofergomonics engineering principle, optimzation and innovation目录中文摘要......................................................英文摘要......................................................1 绪论........................................................1.1 前言.............................................................1.2 苹果削皮机的研究现状............................................1.2.1苹果去皮机发展现状调研 ......................................1.2.2 苹果去皮机调研结果分析......................................1.3 论文的主要研究内容...............................................2 总体方案设计研究............................................2.1设计目的 .........................................................2.4水果削皮机的性能要求..............................................2.5总体方案设计......................................................2.6 可行性对比分析...................................................3 SolidWorks三维建模和运动仿真................................3.1 SolidWorks简介...................................................3.2削皮构件的设计....................................................3.2.1削皮刀具的设计..............................................3.2.2 刀具台的设计................................................3.2.3弹簧的设计..................................................3.2.4削皮机构的结构特点..........................................3.3挖心切片刀设计....................................................3.4固定吸盘的选择....................................................3.5进给机构设计......................................................3.5.1 进给轴的设计................................................3.5.2叉刀头的设计................................................3.5.3手柄的优化设计..............................................3.6削皮机的配色......................................................3.7三维建模装配体的材料属性..........................................4 设计校核...................................................4.1 弹簧的校核.......................................................4.1.1 弹簧丝横截面上的应力........................................4.1.2 弹簧的变形..................................................4.1.3 拉伸弹簧的校核..............................................4.1.4 固定弹簧的校核..............................................4.2真空吸盘的选取....................................................4.4刀具的ANSYS分析..................................................4.4.1 ANSYS简介..................................................4.4.2 ANSYS分析的主要步骤........................................4.4.3去核切片刀具有限元分析 ......................................4.4.4 去皮刀具有限元分析..........................................5 总结和展望.................................................5.1 总结.............................................................5.2 展望.............................................................毕业设计（论文）知识产权声明 ..................................毕业设计（论文）独创性声明 ....................................1 绪论1.1 前言水果中含有较多的营养物质，但是现代生产的各种农药激素在蔬菜表面都有残留。
环保型水果(菠萝)削皮机设计说明书
环保型水果（菠萝）削皮机设计说明书作品内容简介结合本届机械设计大赛主题和实际的现实需求，利用车床原理设计了环保型水果（菠萝）削皮机，本作品主要包括托盘、刀架、顶针架、可单向回转刀片和传动系统，螺杆通过电机带动传动系统，螺杆外侧套筒设有刀架转换盘，通过单向回转选择所需刀片，刀架通过螺母与螺杆连接，随着螺杆转动，刀架上下移动，传动系统带动托盘进行回转运动，传动系统采用齿轮传动并与刀架同步运动，从而可以实现菠萝外表皮的切削以及毛根的螺旋切削。
该削皮机使用方便，安全可靠，切削菠萝皮和毛根效率高。
本作品主要由铝和铁材料制作，采用铝合金支架，方便而牢固1研制背景及意义现代社会生活节奏越来越快，都市的工作压力越来越大，紧张繁重的工作令许多城市白领与家庭不堪重负。
一天的工作过后，他们宁愿去泡吧上网放松身心，也不愿在枯燥的家务及刻板的日常生活中浪费时间。
对于许多城市家庭而言，也希望摆脱传统家居生活中繁重的劳动，让每天一丝不变的生活多一点乐趣。
时尚﹑便捷﹑健康的生活方式越来越成为每个人享受生活的趋势。
在我们日常生活中，水果是必不可少的一部分，菠萝就是其中的一种。
根据联合国粮农组织目前公布一份研究报告显示，全世界销售量的热带水果中菠萝排名第二，销售量为1500万吨（其中中国大陆为40万吨）。
如此庞大的数据，无论是国内市场还是国外市场，它的前景都是相当广阔的。
菠萝除了当水果鲜食外，还可以作美味的菜肴，所以菠萝去眼器的目标销售对象包括：家庭、水果店等，而现在市场上菠萝的削皮挖刺工具就是一把刀，绝大多数人都不能熟练操作，即使操作起来也不安全，不卫生，不方便，费时费力。
设计一种使用简单、操作方便、安全卫生的削皮、去刺工具，提高生活效率，已越来越成为人们的迫切需求。
2主要功能和性能指标用于家庭或者水果经销商，切削水果（菠萝），人性化设计，小孩及老人安全操作，不用担心用水果刀削皮而削伤手指的危险，考虑到缩短切削工作时间，采用自动化操作，并运用单片机原理控制刀架上下移动，结合菠萝大小通过调节进给量实现切削。

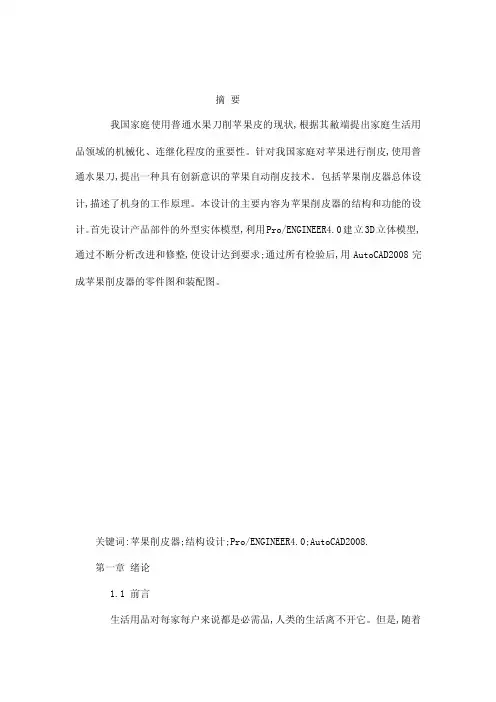

苹果削皮器设计_机械专业毕业设计正文（可编辑）
摘要我国家庭使用普通水果刀削苹果皮的现状,根据其敝端提出家庭生活用品领域的机械化、连继化程度的重要性。
针对我国家庭对苹果进行削皮,使用普通水果刀,提出一种具有创新意识的苹果自动削皮技术。
包括苹果削皮器总体设计,描述了机身的工作原理。
本设计的主要内容为苹果削皮器的结构和功能的设计。
首先设计产品部件的外型实体模型,利用Pro/ENGINEER4.0建立3D立体模型,通过不断分析改进和修整,使设计达到要求;通过所有检验后,用AutoCAD2008完成苹果削皮器的零件图和装配图。
关键词:苹果削皮器;结构设计;Pro/ENGINEER4.0;AutoCAD2008.第一章绪论1.1 前言生活用品对每家每户来说都是必需品,人类的生活离不开它。
但是,随着人类的生活水平条件的提高,人类对自己的生活质量也不断完善。
为了满足人类的现代生活需求,我们必须研究和开发能满足人类生活的生活用品,使人类的生活更加快捷,因此,削苹果皮机的研究有极大的市场拓展空间。
有个很好的例子,豆浆机在国内市场,已经创出一个非常好的消费市场。
很明现我国家用豆浆机已经进入快速增长期。
2006年我国家用豆浆机产品市场规模达到目的80万台,增长率为78、73% ;2007年市场规模达到530万台,同比增长了90% ;2008年我国家用豆浆机行业依然保持旺盛增长态势。
2003-2008年我国家用豆浆机市场规模增长迅速,平均增长率高达50%。
到了2011年我国家用豆浆机的市场规模将会达到上千万台。
由此看来,家用产品市场需求在不断扩大,其原因首先在于国民生活品质提高而形成的消费升级需求;其次是家用产品本身技术与功能的升级换代适应了广大消费者的消费需求。
在我看来,家用产品的研究和开发,定能获得广大消费者的倾睐。
1.2苹果削皮器的设计过程苹果削皮器的设计过程通常包括两个阶段:1产品设计产品设计主要包括确定主题、造型、尺寸大小、性能参数、动作类型、颜色、年龄段等。
果蔬去皮机的总体设计.
目录1 前言 (1)1.1课题的来源 (2)1.2课题内容 (2)1.3课题要求 (2)1.4去皮技术的国内概况 (2)1.5本课题要解决的主要问题和设计的总体思路 (3)2 去皮机总体设计 (5)2.1 总体方案论证 (5)2.1.1 工艺流程及结构特点 (5)2.1.2零部件的选择 (5)2.2总体结构确定 (6)3 去皮机设计计算 (6)3.1生产能力的计算 (6)3.2去皮机主轴转速的理论分析 (6)3.3去皮机的功率计算 (9)3.4去皮机传动装置设计 (11)3.4.1电机功率和型号的确定 (11)3.4.2带传动的设计 (11)3.4.3轴的设计与校核 (13)3.4.4轴承的选择和校核 (19)4 结论 (21)参考文献 (22)致谢 (23)附录 (24)1.前言1.1课题的来源课题来源于：山东诸城市开泰公司。
本课题：果蔬去皮机的总体设计及传动装置设计，该课题来源于食品生产行业对胡萝卜、马铃薯等块根类原料的去皮需要，在分析现有设备特点的基础上设计一台能实现对胡萝卜、马铃薯等块根类原料去皮的高效专用设备，选题结合工程生产实际，难度和工作量适中。
1.2课题内容本课题的设计内容为：要求设计出的果蔬原料去皮机功能达到规定的要求，能实现对块根类原料的去皮。
物料从加料斗装入机内，落到旋转圆盘波纹状表面时，因离心力作用而被抛向两侧，并在那里与筒壁粗糙表面摩擦，达到去皮的目的。
1、完成果蔬原料去皮机的总体设计2、完成果蔬原料去皮机主要部件的设计3、完成果蔬原料去皮机主要零件的设计1.3课题要求1、生产效率高，能满足较长工作时间的要求2、去皮均匀，能够良好的控制去皮厚度3、外皮等杂质能够良好排出，不堵塞4、耗能小，体积小，重量轻，外形美观和操作安全方便1.4去皮技术的国内概况随着食品工业的发展，食品深加工已经越来越被世界重视，特别是便餐和方便食品的诞生，促使保鲜脱水蔬菜工业迅速发展起来，这便要求原料的深加工伴随发展。
菠萝削皮机的设计毕业论文
菠萝削皮机的设计毕业论文前言菠萝，原名：凤梨，别名：露兜子，拉丁文名：Ananas comosus.凤梨科、凤梨属植物，凤梨俗称为菠萝，为著名热带水果之一，菠萝原产于南美洲巴西、巴拉圭的亚马逊河流域一带，16世纪从巴西传入中国。
现在已经流传到整个热带地区。
其可食部分主要由肉质增大之花序轴、螺旋状排列于外周的花组成，花通常不结实，宿存的花被裂片围成一空腔，腔藏有萎缩的雄蕊和花柱。
叶的纤维甚坚韧，可供织物、制绳、结网和造纸。
菠萝果实品质优良，营养丰富，据分析每100克果肉中含全糖12-16克、有机酸0.6克、蛋白质0.4-0.5克、粗纤维0.3-0.5克，并含多种维生素，其中维生素C含量高达42毫克。
此外，钙、铁、磷等含量丰富。
可以说菠萝是最好的水果之一。
科学研究表明癌症与人体缺失维生素有很大关系，人类是非常特殊的物种，我们自身无法产生所需的维生素。
当我们年龄开始增长，抵抗力开始下降，各种疾病都会找上门来。
如果能多食水果补充大量的维生素，我们完全可以抵御很多的疾病。
菠萝作为大家非常喜爱的水果之一，它完全可以胜任补充维生素的重任。
它不仅富含大量的维生素，而且口感非常的好。
但唯一的缺点就是削皮工作比较困难，一般的家庭在购买菠萝的时候都是让卖水果的人削好后拿回家再吃，现今社会空气污染比较严重，大量有害颗粒会附着在菠萝上，食用后对人体造成伤害。
所以有了设计菠萝削皮机的想法。
2 菠萝削皮机的研究现状原本我国初级农产品质量比较差，加工增值程度比较低，缺乏一定的国际竞争力。
最近几年就现在情况来看，我国的水果加工工业已经具备了相当不错的技术水平和生产规模。
随着工业的进步，产品加工质量明显大幅度提高。
加工增值程度比以前高了许多，对我国农产品出口起到了推波助澜的作用。
所以加大农产品加工机械的研发是提高出口水平的先决条件。
3设计的主要任务和研究容本设计主要是对菠萝削皮机的整体装置设计和计算进行分析探讨，然后对液压控制系统，电气控制系统，传感器的应用与检测系统，传动机构和工作机构等组成部分，进行设计和计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传动螺纹设计计算
一．材料选择
考虑水果削皮器的应用场合，是在一个低摩擦，小轴向力，小扭矩的工作条件，所以普通钢材就可以满足机械条件。
但是水果汁对金属有锈蚀作用，故选用普通不锈钢。
选择３０４不锈钢，国标为０Ｃｒ１８Ｎｉ９。
304不锈钢是应用最为广泛的一种铬-镍不锈钢，作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械特性。
在大气中耐腐蚀。
适合用于食品的加工、储存和运输。
具有良好的加工性能和可焊性。
板式换热器、波纹管、家庭用品（1、2类餐具、橱柜、室内管线、热水器、锅炉、浴缸），汽车配件（风挡雨刷、消声器、模制品），医疗器具，建材，化学，食品工业，农业，船舶部件、小米手机等。
304不锈钢为国家认可的食品级不锈钢。
（0.2520,205b MP MP σσ==）．
二．齿形选择
因为螺纹主要起动力传递作用，所以采用梯形螺纹。
三．耐磨性计算
削水果皮受力较小，假设螺旋上的轴向载荷=20F N ；
选取整体式螺母，取=1.2ϕ；
考虑每转进一圈，水果前进一个导程，为保证水果皮可以全部被切削掉，应该是导程P 小于刀口宽度。
假设刀口宽度为8mm ，查机械设计手册取螺距2P =，则齿高3 1.25h =；
查书表５－４，得许用压强[]7.5a P MP =；
代入中径设计公式：
2d ≥
代入数据计算的2 1.06d ≥；
查机械设计手册选择公称直径为10；
选择梯形螺纹1027Tr P e ⨯-
四．螺纹强度校核
设螺纹收到的扭矩为10m T N =⋅；
螺纹小径1 2.57.5d d =-=；
按第四强度理论公式校核：
[]v σσ=≤
查书表５－５得[]s S σσ=
，所以[]205415s MP MP S σσ===； 代入数据计算的[]v 0.49741MP MP σσ=≤= 充分符合条件。
五．螺纹牙强度计算
根据螺纹牙强度计算校核公式：
[]23h F F F db Z
σσπ=
≤ 计算得[]0.382520F F MP MP σσ=≤=，满足条件。
六．效率计算
本设计对效率无要求，不做效率计算。
七．传动螺旋刚度计算
本设计受力较小，螺旋刚度一定满足条件，不做计算。
螺纹控制弹簧设计计算
假设弹簧工作最大载荷为30N ，最小载荷为零，行程10mm
一． 选择弹簧材料，确定许用应力
因为本弹簧在一般载荷下工作，按照Ⅲ类弹簧考虑，选择不锈钢Ａ组，初步估计直径d 1mm =，查表１５－１和１５－３得：
[]0.50.51471735.7b MPa MPa τσ==⨯=
二．确定弹簧直径d
根据实际工况选定7C =，得到：
0.61541 1.2144
C K C C -=+=- 则有：
'd 1.05==
选取标准直径d 1mm =，于是
27;8.
D Cd D D d ===+= 三．确定弹簧有效工作圈数n
439.78Gd n FD
λ== 取弹簧工作圈数10n =
四．验算载荷与变形
min 3max max 40;
8n 10.29F D mm Gd
λλ=== 五．计算其余几何尺寸
102.1;
=5.45;
n 12;
=1.1mm;
=20mm;
mm t H αδ==节距螺旋升角总圈数钢丝间距自由高度弹簧丝长度L=154;
六．验算稳定性
020 2.85 5.37
H b D ===< 满足稳定性要求
刀头控制弹簧设计计算。
