立体全息成像技术原理
全息原理介绍
U x, y C0 x, yexp jc x, y O 2 R 2 O R* O* R
C0 O02 exp jc x, y C0 R02 exp jc x, y C0O0 R0 exp j0 r c C0O0 R0 exp j0 r c
如令上式中(x2 + y2）的系数为零，内层积分结果为δ函数，就
可得出 U ’3 ( xi ，yi )与O ( xo , yo )相似的结论 ，即，出
现“成像”的关系
（x2 + y2）的系数为零的条件是
1 - 1 μ ( 1 - 1 )
li lc
lo lr
其中 μ= λ/λ0 ，上式就是菲涅耳全息图的物象距关系式
式 (5.7) 称为全息学基本方程，其中方程右边各项的意义为 第一、二项：与再现光相似，它具有与其相同的位相分布，只是振幅分布
不同，因而它将以与再现光C ( x , y )相同的方式传播。
第三项：包含有物的位相信息，但还含有附加位相。 第四项：包含有物的共轭位相信息，可能形成共轭像。
波前再现的几个特例(1)
经线性处理后，底片的透过率函数tH 与曝光光强成正比，略去一个无关紧要的 比例常数，上式可直接写成 tH ( x , y ) =∣O∣2 +∣R∣2 + O·R* + O*·R
波前再现的数学模型
设照明光波表示为
C ( x , y ) = C 0 ( x , y ) exp [ jφc ( x , y ) ]
c.波面的改变：再现光波面的改变会使原始像发生畸变。
全息再现特点的定性说明
全息图上每一点都记录有物上所有点发出的波的全部信息，因此 每一点都可以在参考光照射下再现出像的整体。

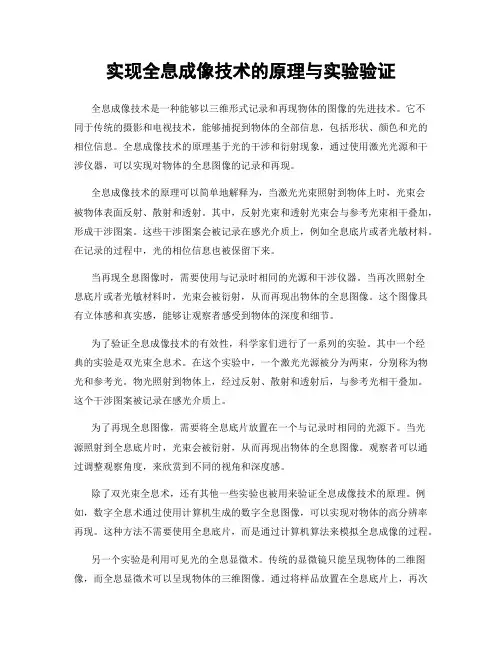

实现全息成像技术的原理与实验验证
实现全息成像技术的原理与实验验证全息成像技术是一种能够以三维形式记录和再现物体的图像的先进技术。
它不同于传统的摄影和电视技术，能够捕捉到物体的全部信息，包括形状、颜色和光的相位信息。
全息成像技术的原理基于光的干涉和衍射现象，通过使用激光光源和干涉仪器，可以实现对物体的全息图像的记录和再现。
全息成像技术的原理可以简单地解释为，当激光光束照射到物体上时，光束会被物体表面反射、散射和透射。
其中，反射光束和透射光束会与参考光束相干叠加，形成干涉图案。
这些干涉图案会被记录在感光介质上，例如全息底片或者光敏材料。
在记录的过程中，光的相位信息也被保留下来。
当再现全息图像时，需要使用与记录时相同的光源和干涉仪器。
当再次照射全息底片或者光敏材料时，光束会被衍射，从而再现出物体的全息图像。
这个图像具有立体感和真实感，能够让观察者感受到物体的深度和细节。
为了验证全息成像技术的有效性，科学家们进行了一系列的实验。
其中一个经典的实验是双光束全息术。
在这个实验中，一个激光光源被分为两束，分别称为物光和参考光。
物光照射到物体上，经过反射、散射和透射后，与参考光相干叠加。
这个干涉图案被记录在感光介质上。
为了再现全息图像，需要将全息底片放置在一个与记录时相同的光源下。
当光源照射到全息底片时，光束会被衍射，从而再现出物体的全息图像。
观察者可以通过调整观察角度，来欣赏到不同的视角和深度感。
除了双光束全息术，还有其他一些实验也被用来验证全息成像技术的原理。
例如，数字全息术通过使用计算机生成的数字全息图像，可以实现对物体的高分辨率再现。
这种方法不需要使用全息底片，而是通过计算机算法来模拟全息成像的过程。
另一个实验是利用可见光的全息显微术。
传统的显微镜只能呈现物体的二维图像，而全息显微术可以呈现物体的三维图像。
通过将样品放置在全息底片上，再次照射可见光，可以实现对微小物体的全息成像。
这种方法对于生物学和医学领域的研究具有重要意义。
总结起来，全息成像技术是一种能够以三维形式记录和再现物体图像的先进技术。
全息照相实验报告
一、实验目的1. 了解全息照相的基本原理及其应用领域。
2. 掌握全息照相的拍摄方法和实验技术。
3. 通过实验观察全息图的记录和再现过程，理解全息成像的原理。
4. 分析实验结果，探讨全息照相技术的优缺点及其在相关领域的应用前景。
二、实验仪器1. 防震光学平台2. 氦氖激光器3. 高频滤波器4. 扩束透镜（两个）5. 分束器6. 反射镜（两个）7. 全息型干版8. 显影液和定影液9. 暗房设备三、实验原理全息照相是一种利用光的干涉和衍射原理进行三维成像的技术。
其基本原理如下：1. 全息记录：将物体发出的光波（物光波）与参考光波进行干涉，在感光材料（全息干版）上记录下干涉条纹，这些条纹称为全息图。
2. 全息再现：将全息图置于适当的照明条件下，通过衍射原理，使全息图中的干涉条纹重新产生干涉，从而再现物体的三维图像。
四、实验步骤1. 搭建实验装置：按照实验原理图搭建全息照相实验装置，包括光源、分束器、反射镜、扩束透镜、全息干版等。
2. 拍摄全息图：将物体放置于全息干版前，调整光源和反射镜的位置，使物光波和参考光波进行干涉。
使用相机拍摄干涉条纹，得到全息图。
3. 冲洗全息图：将拍摄得到的全息图放入显影液中浸泡，待显影完成后，取出放入定影液中定影。
4. 观察全息再现：将冲洗好的全息图放置于适当的位置，调整光源和反射镜的位置，观察全息再现的物体图像。
五、实验结果与分析1. 全息图的记录：通过实验，成功记录了物体的全息图，观察到的干涉条纹清晰可见。
2. 全息图的再现：调整光源和反射镜的位置后，成功再现了物体的三维图像，观察到的图像具有立体感和真实感。
六、实验总结1. 全息照相技术具有记录物体三维信息的能力，能够再现物体的立体图像，具有广泛的应用前景。
2. 全息照相实验操作较为复杂，需要精确控制实验装置和光源，才能获得高质量的全息图。
3. 全息照相技术在光学、医学、生物、材料等领域具有广泛的应用，如全息存储、全息显示、全息测量等。

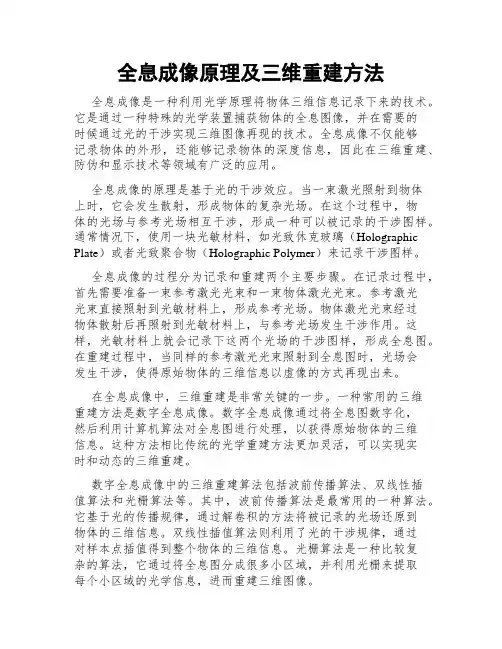

全息成像原理及三维重建方法
全息成像原理及三维重建方法全息成像是一种利用光学原理将物体三维信息记录下来的技术。
它是通过一种特殊的光学装置捕获物体的全息图像，并在需要的时候通过光的干涉实现三维图像再现的技术。
全息成像不仅能够记录物体的外形，还能够记录物体的深度信息，因此在三维重建、防伪和显示技术等领域有广泛的应用。
全息成像的原理是基于光的干涉效应。
当一束激光照射到物体上时，它会发生散射，形成物体的复杂光场。
在这个过程中，物体的光场与参考光场相互干涉，形成一种可以被记录的干涉图样。
通常情况下，使用一块光敏材料，如光致休克玻璃（Holographic Plate）或者光致聚合物（Holographic Polymer）来记录干涉图样。
全息成像的过程分为记录和重建两个主要步骤。
在记录过程中，首先需要准备一束参考激光光束和一束物体激光光束。
参考激光光束直接照射到光敏材料上，形成参考光场。
物体激光光束经过物体散射后再照射到光敏材料上，与参考光场发生干涉作用。
这样，光敏材料上就会记录下这两个光场的干涉图样，形成全息图。
在重建过程中，当同样的参考激光光束照射到全息图时，光场会发生干涉，使得原始物体的三维信息以虚像的方式再现出来。
在全息成像中，三维重建是非常关键的一步。
一种常用的三维重建方法是数字全息成像。
数字全息成像通过将全息图数字化，然后利用计算机算法对全息图进行处理，以获得原始物体的三维信息。
这种方法相比传统的光学重建方法更加灵活，可以实现实时和动态的三维重建。
数字全息成像中的三维重建算法包括波前传播算法、双线性插值算法和光栅算法等。
其中，波前传播算法是最常用的一种算法。
它基于光的传播规律，通过解卷积的方法将被记录的光场还原到物体的三维信息。
双线性插值算法则利用了光的干涉规律，通过对样本点插值得到整个物体的三维信息。
光栅算法是一种比较复杂的算法，它通过将全息图分成很多小区域，并利用光栅来提取每个小区域的光学信息，进而重建三维图像。
除了数字全息成像，还有其他一些三维重建方法，如圆锥束投影重建法和层析重建法。
全息技术的原理及应用论文
全息技术的原理及应用论文引言全息技术是一种基于光波干涉原理的成像技术，可以捕捉和再现真实物体的全方位信息。
从20世纪中叶开始，全息技术便逐渐应用于不同领域，如科学研究、医学、教育等。
本文将介绍全息技术的原理以及其在不同领域中的应用。
全息技术的原理全息技术的原理是基于光的波动性和波干涉原理。
在使用全息技术进行成像时，需要使用一个激光光源和一个光敏材料。
首先，将激光光源发射的单色激光束分成两束，其中一束称为参考光束，另一束称为物光束。
接着，将物体放置在物光束的路径上，并使物光束与参考光束相交。
当物体被照射到时，它会散射物光束，形成一个由光波构成的复杂干涉图案。
最后，将散射的物光束与参考光束合并，并投射到光敏材料上。
光敏材料会根据干涉图案的强度和相位记录下光波的振幅和相位信息。
全息图像的特点是，不同于传统的二维影像，它可以在各个角度重现真实物体的全方位信息。
这是因为全息图像记录了整个光波的信息，而传统的二维影像只能记录到部分光波信息。
全息技术在科学研究中的应用全息技术在科学研究中有着广泛的应用。
以下是一些主要的应用领域：•光学研究：全息技术可以用于光波的干涉和衍射研究，帮助科学家深入了解光的特性和行为。
•生物医学研究：全息技术可以用于三维细胞成像和组织结构分析，为生物医学研究提供了重要的工具。
•简化分析：全息技术可以用于分析复杂的物理和化学过程，例如燃烧过程的分析和流体力学的研究。
全息技术在医学中的应用全息技术在医学中也有着重要的应用。
以下是一些主要的应用领域：•三维成像：全息技术可以用于对人体器官和组织进行三维成像，为医生提供更全面的诊断信息。
•手术规划：全息技术可以帮助医生进行手术规划，减少手术风险，并提高手术成功率。
•医学教育：全息技术可以用于医学教育中的虚拟解剖学实验和模拟手术培训，提高学生的学习效果。
全息技术在教育中的应用全息技术在教育中的应用也越来越广泛。
以下是一些主要的应用领域：•互动课堂：全息技术可以用于创造一个互动的教学环境，使学生更加主动地参与学习。

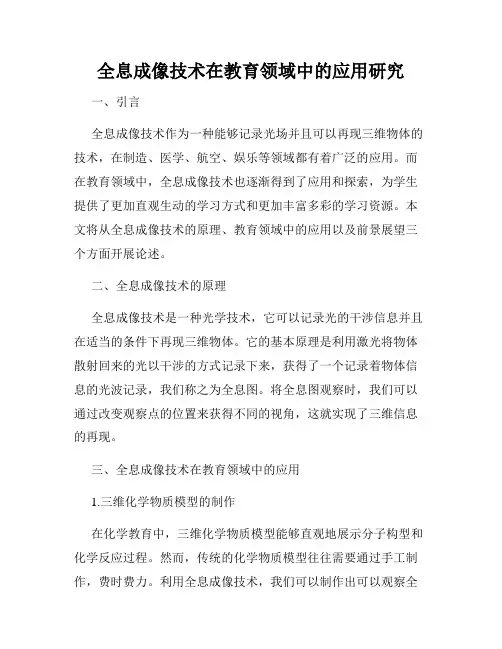

全息成像技术在教育领域中的应用研究
全息成像技术在教育领域中的应用研究一、引言全息成像技术作为一种能够记录光场并且可以再现三维物体的技术，在制造、医学、航空、娱乐等领域都有着广泛的应用。
而在教育领域中，全息成像技术也逐渐得到了应用和探索，为学生提供了更加直观生动的学习方式和更加丰富多彩的学习资源。
本文将从全息成像技术的原理、教育领域中的应用以及前景展望三个方面开展论述。
二、全息成像技术的原理全息成像技术是一种光学技术，它可以记录光的干涉信息并且在适当的条件下再现三维物体。
它的基本原理是利用激光将物体散射回来的光以干涉的方式记录下来，获得了一个记录着物体信息的光波记录，我们称之为全息图。
将全息图观察时，我们可以通过改变观察点的位置来获得不同的视角，这就实现了三维信息的再现。
三、全息成像技术在教育领域中的应用1.三维化学物质模型的制作在化学教育中，三维化学物质模型能够直观地展示分子构型和化学反应过程。
然而，传统的化学物质模型往往需要通过手工制作，费时费力。
利用全息成像技术，我们可以制作出可以观察全方位的三维化学物质模型，让学生更加深入地了解化学反应的本质。
2.三维地理地貌展示在地理教育中，地球形态、地貌结构等方面的三维展示对于学生的认识有着重要的作用。
利用全息成像技术，我们可以制作出能够直观显示地球形态和地理地貌的三维模型，帮助学生更好地理解和掌握地理知识。
3.带有互动性的三维动画教学在物理、生物等自然科学教育中，三维动画教学能够将抽象的概念转化为直观的图像，有助于学生理解和掌握知识。
基于全息成像技术，我们可以制作出更加生动、美观和带有互动性的三维动画教学资源，让学生更好地理解学科知识。
四、全息成像技术在教育领域中的前景展望随着全息成像技术的不断发展和应用，其在教育领域中的前景将会越来越广阔。
目前，尽管全息成像技术在教育领域中的应用还相对较少，但是它具有很大的潜力和可扩展性。
未来，全息成像技术的发展将更加注重多学科的交叉应用和整合，尤其是在VR、AR、MR等和虚拟现实相关领域的融合创新，全息成像技术将会为学生提供更加生动、知识更加广泛、专业性更加严谨的教学内容和学习资源。
全息技术的原理及应用
全息技术的原理及应用全息技术是一种用于记录和再现光场的技术，它是一种三维成像技术。
全息技术最早于1962年由著名物理学家丹尼尔·费涅尔（Daniel Gabor）提出。
全息技术的最大特点是可以将物体的三维信息完整地改写到一个二维的全息图中，全息图看似一张普通的照片，但是在光源的照射下，它能够重新创造出原来的物体，还原出物体的三维形态，同时还具有非常好的真实感和逼真感。
全息技术的原理全息技术的原理是利用激光将物体的光场记录在照相底片上，形成全息图。
全息图是一种保存了物体三维形态的光学记录，它包含了物体的干涉图案和透明度信息。
全息图利用干涉的性质，可以记录物体的相位信息和振幅信息，能够保存物体的全息图。
记录全息图时，需要将物体和照相底片分别置于两个平行的玻璃板之间。
激光在照射物体时，会将物体的光场反射到照相底片上，形成干涉图案。
底片上的干涉图案是物体光场的等相位面反映出来的图像，它是由物体表面反射的光和费涅尔透镜（一种具有聚焦作用的透镜）所形成的参考光共同构成的。
因为在干涉场中，光波的传播路径长度差非常小，在光波相遇处形成明暗条纹，这些条纹的位置和形状会因物体的形态而发生改变，形成的最终干涉图案记录下来就是全息图。
再现全息图时，需要用与记录时完全相同的激光照射全息图，通过透过全息图的物体表面反射出来的光和记录时的参考光发生干涉，使得原来的物体在远离全息图的位置上重现出来。
全息图的再现实现了物体三维成像，不仅形成物体的轮廓，而且根据物体的距离和形态变化能够变幻不一的视角，充分表现出物体的全貌和空间位置的正确性。
全息技术的应用全息技术的应用领域非常广泛，下面是其中一些主要应用：1. 眼科诊断：全息技术可以记录患者眼球的形态，进而帮助医生进行眼科疾病的诊断和治疗。
如果对眼血管进行全息摄影，医生可以查看容易被遮挡的病变区域。
2. 工业设计：全息技术可以记录产品的三维形态，帮助工业设计师进行产品的设计和开发。
全息成像的基本原理与应用
全息成像的基本原理与应用全息成像是一种可以将三维物体投影出完整的三维图像的人工光学技术。
在全息成像中，物体的信息被记录在记录介质上，然后可以通过使用适当的光源，对记录介质产生光束进行重建，从而呈现出三维物体的真正图像。
本文将介绍全息成像的基本原理和应用。
1. 全息成像的基本原理在全息成像中，物体的图像可以通过两种不同的方式来记录。
第一种是使用一个分裂光束干涉仪，该干涉仪将光束分成两个部分：一个参考光束和一个样本光束。
这两个光束穿过一个记录介质，其中一个光束被照射成物体的反射光，另一个光束则是照射在记录介质上的参考光束。
这两束光线的相位会在介质内重叠，从而形成干涉图案。
这个干涉图案包含了物体图像的全部信息，并可以通过使用适当的光源来重建物体的完整三维图像。
另一种记录全息图像的方法是使用数字图像处理技术。
在数字全息图像记录中，光束对物体形成的图像被记录到数码介质上。
对于物体上的每个点，记录介质上都会有相应的数字像素。
通过使用适量的计算方法，可以在计算机上对数字像素进行处理，从而呈现出物体的三维图像。
2. 全息成像的应用全息成像技术在许多领域都有广泛的应用。
以下是全息成像技术的一些主要应用。
（1）现代军事技术全息成像技术的应用在军事技术中非常重要。
在应对军事问题的方面，全息成像可以为给定的场景提供详细的三维视图，以帮助军事人员更好地解决复杂的问题。
此外，全息成像技术还可以用于制造B-2隐形轰炸机等高级飞机的特殊材料，以保护它们免受雷达探测器的侦测。
（2）医疗全息成像在医疗领域的应用正变得越来越普遍。
全息成像技术可以为医学影像研究提供帮助，例如CT和MRI扫描。
它可以以三维图像的形式呈现病理部位的表面形态，从而使医生能够更好地理解病人的病情。
此外，全息成像还可以应用于外科手术，通过呈现手术医生的合成图像，让他们在进行精确注视和操作时得到更多的辅助。
（3）现实中的增强性体验全息成像技术和虚拟现实技术相结合，可以提供一种现实环境中增强的感观效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OFweek光学网讯：全息摄影又称全像摄影（Holography），是光学上极富诱惑的一项技术。
我们都有这样的体会，洒在马路的油膜在阳光下会呈现出多种色彩，而在吹起的肥皂泡上也会看到同样的情况，原因是由于肥皂泡两个面的反射光出现了干涉，称光的薄膜干涉现象。
光是摄影的生命，而光有很多的特性，如色散和散射，有经验的摄影师可以充分利用这些现象变有害为有利，从而为作品添加一些新奇的效果。
照相机镜头是由多组透镜合成的，为避免光在透镜表面的反射损失，人们发明出镜头的镀膜技术，使一定波长的光在反射时相互抵消，以增加进入镜头的光线使成像更清晰。
同样，人们利用光波的干涉特性研究出了具有立体效果的全息摄影技术。
全息摄影曾一度是科学家进行科研的专利技术，现在普通人经过一定的学习也可以掌握了，如普遍用于信用卡或图书封面的仿伪卡，那是一种立体显像的东西，在阳光下显示着五光十色的反射光。
“全息”这一词我们会感想到很熟悉，联想到耳针中的人体全息图。
人耳是人体的一个缩影，上面对应人体各个器官，从这里人们进一步研究出人体的任何一局部都有整个身体的信息，所以称全息图，了解这点对全息摄影也就容易理解了。
全息摄影与普通摄影的区别
一、什么是光的干涉现象
在物理课的力学中我们做过水波的干涉实验，而根据光的波动特性，人们也成功地观察到了光波的干涉与衍射现象。
为得到频率相同的二条光线，让光从一个狭缝中同时射向第二屏的两个小孔，两束光在屏后出现了干涉条纹，条纹的出现是因为二束光的波峰与波谷会由于叠加时（同相）光加强，相互抵消时（反相）光减弱。
这一现象使美国麻省理工学院的物理学家Stephen Benton发现其后面隐藏着一项高科技，从而对这项技术做出进一步的研究。
二、全息图像的特点
有关全息的原理在1947年就已由英国物理学家丹尼斯伽柏提出了，科学家本人也因此获得了诺贝尔奖。
在全息影像拍摄时，记录下光波本身以及二束光相对的位相，位相是由实物与参考光线之间位置差异造成的，从全息照片上的干涉条纹上我们看不到物体的成像，必须使用具有凝聚力的激光来准确瞄准目标照射全息片，从而再现出物光的全部信息。
一个叫班顿的人后来又发现了更为简便使用白光还原影像的方法，从而使这项技术逐渐走向实用阶段。
美国《国家地理杂志》第一次使用白色光全息片贴在封面时，销售量由一千万份增加到再版后的一千六百万份。
这一技术后由美国传到欧洲和其它国家，广泛用于信用卡等仿伪技术。
激光全息摄影技术也随之风靡全世界。
全息摄影是利用激光光波的干涉将影像与再现影像记录下来的一种摄影，它与一般的立
体照片技术完全不同，我们可以围着它观看各个侧面，只是摸不到真实的物体，其显着的特点和优势有如下几点：
1、再造出来的立体影像有利于保存珍贵的艺术品资料进行收藏。
2、拍摄时每一点都记录在全息片的任何一点上，一旦照片损坏也关系不大。
3、全息照片的景物立体感强，形象逼真，借助激光器可以在各种展览会上进行展示，会得到非常好的效果。
