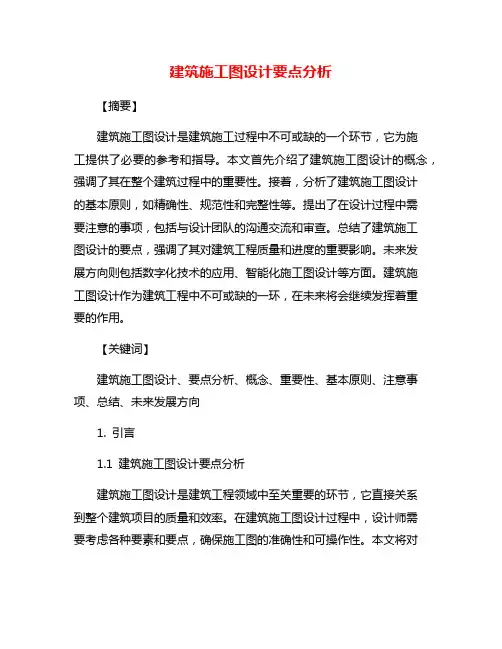

建筑施工图设计要点分析【摘要】建筑施工图设计是建筑施工过程中不可或缺的一个环节，它为施工提供了必要的参考和指导。
本文首先介绍了建筑施工图设计的概念，强调了其在整个建筑过程中的重要性。
接着，分析了建筑施工图设计的基本原则，如精确性、规范性和完整性等。
提出了在设计过程中需要注意的事项，包括与设计团队的沟通交流和审查。
总结了建筑施工图设计的要点，强调了其对建筑工程质量和进度的重要影响。
未来发展方向则包括数字化技术的应用、智能化施工图设计等方面。
建筑施工图设计作为建筑工程中不可或缺的一环，在未来将会继续发挥着重要的作用。
【关键词】建筑施工图设计、要点分析、概念、重要性、基本原则、注意事项、总结、未来发展方向1. 引言1.1 建筑施工图设计要点分析建筑施工图设计是建筑工程领域中至关重要的环节，它直接关系到整个建筑项目的质量和效率。
在建筑施工图设计过程中，设计师需要考虑各种要素和要点，确保施工图的准确性和可操作性。
本文将对建筑施工图设计的要点进行深入分析，探讨其概念、重要性、基本原则和注意事项。
建筑施工图设计旨在将建筑设计方案转化为可以供施工参考的详细图纸和文件。
它包括建筑平面图、立面图、剖面图、结构图、设备安装图等内容，为施工人员提供了施工操作的依据和指导。
在建筑施工图设计过程中，设计师需要遵循一定的原则和标准，确保施工图的准确性和完整性。
设计师还需要注意各种细节和特殊要求，确保施工图的可操作性和实用性。
2. 正文2.1 建筑施工图设计的概念建筑施工图设计是指建筑工程施工过程中，在方案设计完成后，根据设计图纸要求将其具体呈现于场地上的一种技术活动。
它是建筑设计的延伸和具体化，是建筑设计图纸的详细执行部分。
建筑施工图设计包括建筑结构图、建筑设备图、建筑装修图等各种图纸，以及各种详细说明和计算书。
建筑施工图设计的内容主要包括建筑结构设计、建筑设备设计、建筑装修设计等方面内容。
在建筑施工图设计中，需要详细标注建筑物的尺寸、结构、材料、工艺等信息，以确保施工过程中的准确性和顺利进行。
建筑施工图设计要点分析
建筑施工图设计要点分析
建筑施工图设计是建筑工程设计中不可或缺的一部分，它是将工程设计方案转化为可
操作性强的工程图纸的过程。
建筑施工图设计在建筑工程中具有重要的作用，能够帮助建
筑师、工程师和技术人员共同完成建筑工程的各项任务。
下面简要分析一下建筑施工图设
计的要点。
一、基础设计
基础的设计是一项十分重要的工作。
基于场地、周边环境、土壤、地质条件等因素。
基础设计通常包括突出地形特点的场地调查、桩基、直塘等基础方式的选择、地下管线的
设计等。
二、结构设计
在结构设计中，结构的类型、宽度、深度、形状等都需要考虑。
设计人员还需要了解
结构材料的性质和强度。
根据物理和工学原理，建立结构模型，计算受力情况和产生潜在
问题。
三、装饰设计
在这个过程中，装饰设计和艺术共同发挥作用。
建筑师为美化建筑物加入了“灵魂”，装饰图纸成为建筑师创造的产品。
四、安全设计
建筑的安全设计一直是建筑工程设计中非常重要的部分。
安全设计包括了防火、防震、防雷等方面的措施，还包括了建筑物的安全出口、疏散逃生路线等。
五、施工安排
施工安排是施工管理的关键环节之一。
施工图的设计应该为施工安排提供有序、合理、组织良好、协调的施工和时间控制。
预先制定完善的施工计划和工期，并监督与管理施工
进程。
建筑施工图设计要点分析
建筑施工图设计要点分析建筑施工图设计是建筑项目实施的重要阶段，它直接关系到项目的质量和进度。
以下是建筑施工图设计的要点分析：1. 设计图纸的准确性：建筑施工图需要准确地表达建筑设计师的意图，包括建筑的布局、尺寸、材料、构造等。
设计师需要对建筑的各个方面进行详细和精确的设计，确保施工图的可操作性和合理性。
2. 材料和构造的合理选择：在设计施工图时，设计师需要根据建筑的用途和环境条件来选择合适的材料和构造方式。
材料和构造的选择不仅要满足建筑的功能需求，还要考虑材料的可获得性、施工的便利性和成本的可控性。
3. 建筑规范和标准的遵守：设计师需要参照国家和地方的建筑规范和标准进行施工图设计，确保建筑项目符合安全、环保和节能的要求。
设计师还需要与相关部门和专业人士进行沟通和协调，以确保设计方案的合法性和可行性。
4. 施工工艺和流程的合理安排：在施工图设计过程中，设计师需要考虑施工工艺和流程的合理性，尽量减少施工中的工序和材料的浪费。
设计师还需要与工程师和施工单位进行有效的沟通和协调，确保施工图的实施性和可操作性。
5. 施工图的完整性和充分性：设计师需要确保施工图的完整性和充分性，即要能够完整地表达建筑的各个部分和细节。
设计师需要绘制平面图、立面图、剖面图等多种图纸，并标注清楚尺寸、构造、材料等信息，确保施工单位能够准确理解和执行。
6. 施工图的标注和说明：设计师需要对施工图进行清晰的标注和说明，以便施工单位理解和执行。
标注和说明应包括施工方法、施工工艺、材料规格、配合建筑设计的各种系统和设备等内容。
建筑施工图设计要点包括设计图纸的准确性、材料和构造的合理选择、建筑规范和标准的遵守、施工工艺和流程的合理安排、施工图的完整性和充分性、施工图的标注和说明，以及考虑施工的难度和安全等方面。
只有在这些要点得到充分考虑和实施的情况下，建筑施工图才能确保施工的质量和进度。
建筑施工图设计要点
建筑设计施工图设计要点一、总平面布置图送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。
主要问题有：1.总平面图要有一定的范围。
只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。
2.保留原地形和地物。
场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保留。
3.竖向设计。
往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。
结果是：(1)竖向设计标高不符合规划部门的控制标高。
(2)场地内与场地外围的城市道路标高不衔接，不合理。
(3)场地及其道路的标高不利于排水。
(4)场地内道路无设计标高，特别是交接处、建筑物的入口处，也无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。
4.没土方工程平衡设计。
盲目的竖向设计，往往会带来不必要的挖方或填方，增加造价，造成经济损失。
5.总图设计必要的详图设计。
比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来困难，也无法保证总图的合理性。
6.消防车道宽度不满足消防要求。
消防车道距离高层建筑外墙小于5米，不满足消防登高面要求。
二、建筑设计说明部分1.装饰做法光是文字说明表达不完整。
最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。
总说明中占地面积一般都缺标注。
2.门窗表。
一般都有，但关键对一些组合窗，非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可，还有就是对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。
建筑施工图设计要点分析

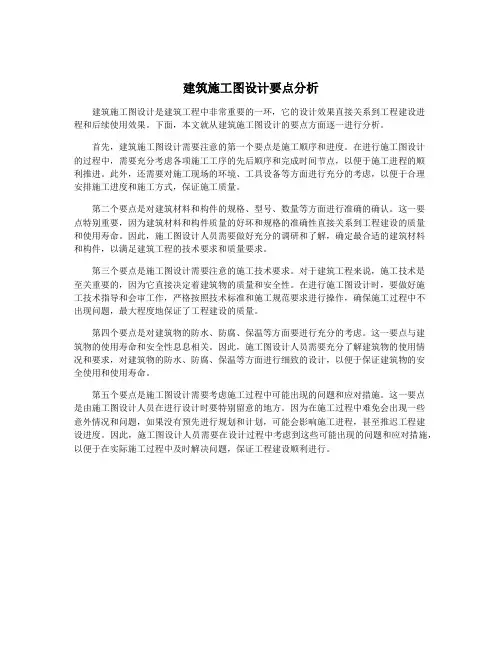

建筑施工图设计要点分析建筑施工图设计是建筑工程中非常重要的一环，它的设计效果直接关系到工程建设进程和后续使用效果。
下面，本文就从建筑施工图设计的要点方面逐一进行分析。
首先，建筑施工图设计需要注意的第一个要点是施工顺序和进度。
在进行施工图设计的过程中，需要充分考虑各项施工工序的先后顺序和完成时间节点，以便于施工进程的顺利推进。
此外，还需要对施工现场的环境、工具设备等方面进行充分的考虑，以便于合理安排施工进度和施工方式，保证施工质量。
第二个要点是对建筑材料和构件的规格、型号、数量等方面进行准确的确认。
这一要点特别重要，因为建筑材料和构件质量的好坏和规格的准确性直接关系到工程建设的质量和使用寿命。
因此，施工图设计人员需要做好充分的调研和了解，确定最合适的建筑材料和构件，以满足建筑工程的技术要求和质量要求。
第三个要点是施工图设计需要注意的施工技术要求。
对于建筑工程来说，施工技术是至关重要的，因为它直接决定着建筑物的质量和安全性。
在进行施工图设计时，要做好施工技术指导和会审工作，严格按照技术标准和施工规范要求进行操作，确保施工过程中不出现问题，最大程度地保证了工程建设的质量。
第四个要点是对建筑物的防水、防腐、保温等方面要进行充分的考虑。
这一要点与建筑物的使用寿命和安全性息息相关。
因此，施工图设计人员需要充分了解建筑物的使用情况和要求，对建筑物的防水、防腐、保温等方面进行细致的设计，以便于保证建筑物的安全使用和使用寿命。
第五个要点是施工图设计需要考虑施工过程中可能出现的问题和应对措施。
这一要点是由施工图设计人员在进行设计时要特别留意的地方。
因为在施工过程中难免会出现一些意外情况和问题，如果没有预先进行规划和计划，可能会影响施工进程，甚至推迟工程建设进度。
因此，施工图设计人员需要在设计过程中考虑到这些可能出现的问题和应对措施，以便于在实际施工过程中及时解决问题，保证工程建设顺利进行。
建筑施工图设计要点分析

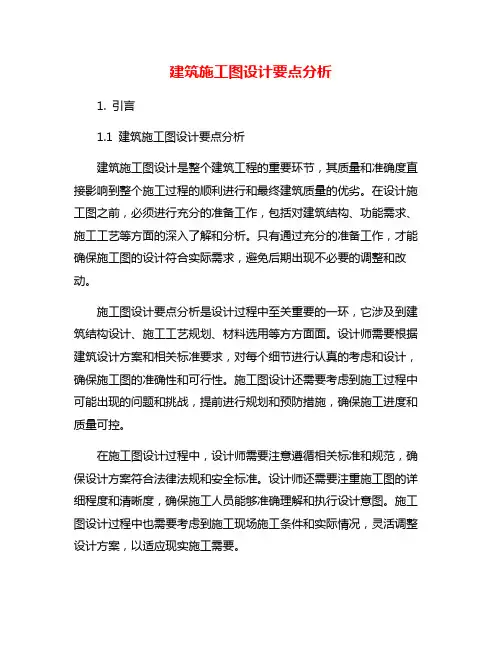

建筑施工图设计要点分析1. 引言1.1 建筑施工图设计要点分析建筑施工图设计是整个建筑工程的重要环节，其质量和准确度直接影响到整个施工过程的顺利进行和最终建筑质量的优劣。
在设计施工图之前，必须进行充分的准备工作，包括对建筑结构、功能需求、施工工艺等方面的深入了解和分析。
只有通过充分的准备工作，才能确保施工图的设计符合实际需求，避免后期出现不必要的调整和改动。
施工图设计要点分析是设计过程中至关重要的一环，它涉及到建筑结构设计、施工工艺规划、材料选用等方方面面。
设计师需要根据建筑设计方案和相关标准要求，对每个细节进行认真的考虑和设计，确保施工图的准确性和可行性。
施工图设计还需要考虑到施工过程中可能出现的问题和挑战，提前进行规划和预防措施，确保施工进度和质量可控。
在施工图设计过程中，设计师需要注意遵循相关标准和规范，确保设计方案符合法律法规和安全标准。
设计师还需要注重施工图的详细程度和清晰度，确保施工人员能够准确理解和执行设计意图。
施工图设计过程中也需要考虑到施工现场施工条件和实际情况，灵活调整设计方案，以适应现实施工需要。
建筑施工图设计要点分析对整个建筑工程的顺利进行和最终质量的保证至关重要。
只有通过认真分析和设计，才能提高施工效率，保证施工质量，确保建筑工程能够按照设计方案顺利完成。
2. 正文2.1 设计前的准备工作设计前的准备工作是建筑施工图设计过程中至关重要的一步。
在进行施工图设计之前，需要收集和整理相关的施工资料和设计要求，包括建筑设计图纸、施工规范、材料规格和施工标准等。
需要对施工现场进行详细的勘察和测量，了解现场地形、土壤情况以及周围环境等情况，为后续的施工图设计提供准确的数据支持。
还需要与建筑设计师、结构工程师、电气工程师等相关人员进行充分的沟通和协调，确保施工图的设计符合设计要求和施工标准。
在设计前的准备工作中，还需要对施工过程中可能出现的风险和问题进行分析和预防，制定相应的应对措施，确保施工过程顺利进行并达到预期的效果。
建筑施工图设计要点精选全文完整版
可编辑修改精选全文完整版建筑施工图纸要点一、平面总图由：总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、管网综合平面图、总图图纸目录五大部分组成。
1.1、总平面及竖向布置图1.1.1）应采用1：500比例出图（特殊情况也可以采用1：1000）。
图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图；1.1.2）应保持原有地形和地物（灰度）。
1.1.3）应标明测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界限。
1.1.4）场地四邻原有几规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。
1.1.5）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数。
1.1.6）道路、广场的主要坐标、排水方向及坡度：挡土墙、护坡、室外排水沟的布置、室外停车位等。
1.1.7）图纸中应标明：建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。
1.1.8）图签填写必须准确。
1.2、消防总平面布置图1.2.1）在总平面及竖向布置图的基础上应重点表达消防车道（虚线表示）、消防扑救面（框线表示并填充）、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。
1.3、绿化总平面布置图1.3.1）在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号（框线表示并填充）、绿地面积计算一览表及补充图例和其他的必要说明。
1.4、管网综合平面图1.4.1）管网综合平面图由公用专业提供完毕，并写入总图目录内。
1.5、总图图纸目录1.5.1）以上图纸按顺序遍如图纸目录并注明图号。
二、平面图2.1平面图表达方式2.1.1）标明承重结构（由结构专业提图需加粗）、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭（及其上空）、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置：标明各功能房间（厨房、卫生间、阳台）的标高及雨棚、楼层标高。
建筑施工图设计要点探讨
建筑施工图设计要点探讨摘要：建筑工程的设计和施工是一个复杂的过程，涉及多个专业的设计和协调。
在建筑工程的设计过程中，建筑施工图设计是其中一个至关重要的环节。
建筑施工图设计既需要考虑建筑的美学效果，又需要兼顾建筑结构、给排水、电气、暖通等各个专业的设计。
因此，建筑施工图设计与各专业设计的协调是保证建筑工程设计和施工质量的重要保证。
关键词：建筑施工图；设计；要点1 建筑施工图设计概述1.1 确定交点位置和构造方式建筑施工图和平面图是两个不同的设计专业，但它们之间必须有良好的协调。
建筑施工图设计师和设计师必须在设计过程中协调好它们的交点位置和构造方式。
建筑施工图设计师需要提供清晰的平面布局，包括各个房间、洗手间、阳台等的位置和尺寸。
设计师需要根据建筑施工图设计师提供的平面布局，设计出适合的体系和承载系统。
在确定交点位置和构造方式的过程中，要注意建筑物的整体稳定性，确保建筑物的安全。
1.2 确定命名规则和标注方法建筑施工图和平面图中的构件命名规则和标注方法必须一致，这是保证设计质量的前提。
建筑施工图设计师需要在设计中规定构件的命名规则和标注方法，设计师需要按照建筑施工图设计师规定的命名规则和标注方法进行设计。
这样可以减少因为名称和标注不一致而引起的错误。
1.3 保证数值数据一致建筑施工图和平面图之间的数值数据要一致，这是协调的重要方面。
建筑施工图设计师和设计师需要相互协调，确保数值数据一致。
例如，当建筑施工图中的某个构件的尺寸发生变化时，设计师需要及时修改图中对应的尺寸，以保证建筑物的稳定性和安全性。
建筑施工图设计与设计的协调是建筑工程设计过程中不可或缺的一环。
在协调的过程中，建筑施工图设计师和设计师需要密切合作，互相沟通和协商，确保建筑物的稳定性和施工质量。
2 建筑施工图设计中常见的问题2.1 设计说明问题施工图设计内容比较多，涉及住宅建筑、配套建筑、商业建筑等，建筑结构形式不同，设计要求、设计参数、设计标准也存在较大差异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于建筑施工图设计要点概述发表时间：2016-05-18T17:12:13.770Z 来源：《基层建设》2016年1期作者：石娇娇[导读] 奥意建筑工程设计有限公司随着我国经济的快速发展，建筑行业得到很大的发展，建筑施工图也逐渐得到了人们的重视。
奥意建筑工程设计有限公司广东深圳 518000摘要：随着我国经济的快速发展，建筑行业得到很大的发展，建筑施工图也逐渐得到了人们的重视。
施工图设计是建筑施工建设过程中的一个重要环节，对于施工图设计者要求具有较高的专业技术知识，同时，建筑施工图设计是建筑施工的基本依据，施工方案的设计不能单纯的只追求立面效果而忽视了建筑的实用性，同时还应该满足经济性、环保性、节能性以及安全性的要求。
所以我们应严格依据国家相关规范标准的要求，并结合工程实际情况，合理设计施工方案，确保方案可行，进而促进建筑工程的顺利开展。
本文就建筑施工图设计过程出现的常见问题汇总展开论述，并尝试分析建筑施工图设计的要点以及有关注意事项，以供参考。
关键词：建筑施工；施工图设计；要点；注意事项尽人皆知，在建筑施工中，施工设计尤为关键，因为，建筑施工图设计对建筑工程的施工起着决定性的作用，所以必须要引起高度的重视，而建筑专业中施工图纸的设计不同于工艺品的设计，但是建筑施工图的设计也不是简单的机械尺寸标注和照葫芦画瓢的工作，一个合格的施工图不是单纯的追求建筑的外立面效果而忽视了其实用的性能，施工图的设计要做到建筑创意的完整体现，还应该保证其生态环境的保护，经济性以及节能安全性等要求。
本文就建筑专业施工图的设计要点和注意事项入手，分析了相关的内容，设计人员只有树立好质量意识，才能不断地进行创新，只有这样我们才能够设计出高水平的施工图。
1、建筑施工图设计常见问题1.1总平面图设计问题目前，由于设计人员的疏忽大意或者没有遵守相关规范，总会发生总平面图缺项或者总平面图设计深度不够问题。
在总平面图设计中仅仅只是对建筑平面定位进行设计，关于其间距、挡土墙、道路布置、道路宽度、坡度、坡向、坡长以及标高等均未进行明确设计。
另外还有一些建筑红线、绿地保护线以及用地红线等等也非常容易缺少，这些问题均对施工顺利实施具有一定影响。
1.2防火设计问题防火是建筑物安全设计的重要组成部分，因此需要在施工图的设计中得到很好的体现。
然而，部分设计人员在进行施工图设计的时候，未能按照规范标准和规定设计道路转弯半径以及消防扑救场地宽度等等，从而导致其消防设计中存在严重问题。
此外，对于高层建筑而言，其变形缝需要预留一定的宽度，但是在实际工程设计中往往忽视这一点，并且采用易燃材料木板条对其进行盖封，这样就违反强制性条文的构造节点设计要求等，严重影响了建筑物的安全使用。
还有对于防火楼梯设计，未能满足消防疏散宽度及距离要求，防火分区划分不合理或不符合要求等，都是防火设计中经常出现的问题。
这就要求我们要熟悉了解掌握防火规范，综合考虑各方面要求，才能保证建筑工程项目的经济性和安全性。
1.3节能设计问题随着建筑低碳的要求不断被提出，不断被提高，建筑行业中进行节能设计已经成为共识，然而，与国外先进的建筑单位相比，我国的建筑节能设计没有得到足够的重视，普遍存在熟悉度不够问题。
因此在设计过程中，也非常容易出现窗墙和当前节能要求不相符问题，或者是在设计过程中对于不同墙体、不同热工要求等等材料选择不当问题，也往往容易忽视材料选择的防火性能。
2、建筑施工图设计要点2.1按照国家有关规定进行设计根据国家的相关性规定，在高层建筑中，不能设计的项目有：幼儿园、托儿所以及其它类型的儿童活动场所（在建筑物的底层或者二层可以放宽政策，但是必须设置单独的进出口）。
近年来，火灾频频在高层发生，导致了很多人员的伤亡，同时导致了大量的资金的损失，并且给国家的经济发展带来了冲击。
经研究，在多起火灾事件中，伤亡的人员90%都是因为呼吸了过多的烟气而中毒死亡，还有一点就是高楼没有做好及时的疏散工作，就目前而言，在许多项目中，因为设计人员没有全程按照国家的规定而进行设计，导致了合用前室，疏散楼梯等设施存在着隐性或是显性的安全隐患因素。
在相关法律法规中，明确指出公共建筑的前室不可以小于6m2，可是一些工程中前室根本就没有起到任何作用，现在众多的设计中，采用了消防电梯和客梯合用的方法，这样做的目的就是增加建筑的使用面积，消防门又是长时间的关闭，并且将防火门上的闭门器拆除了，这样就间接的增加了消防隐患。
2.2理论联合实际进行设计建筑方案设计中要同时满足美观和实际应用。
例如一个高层酒店，利用大落地窗进行施工设计，但是图纸设计上体现出来的内容与现实不相同因为是作为隔间宾馆，各房间之间的玻璃窗虽然可以严密的进行封堵。
但是不便于私密性保护，同时也不便于消防安全。
我国建筑安全管理中提到的安全玻璃指的是可以经受住强烈振动或撞击而不碎的玻璃，就算碎了也不会对人造成危害的玻璃。
但是安全玻璃的造价比较高，建筑中大量使用会增加建筑成本。
2.3关注建筑节能着重加入了环保节能的优秀设计图纸，有极大的可能会引导我国建筑工程在施工中加入节能元素的发展，下面进行举例说明。
某地为了把节能科技应用到建筑中去，应用技术性非常高的玻璃幕墙对建筑物进行施工，降低了太阳光对屋内的辐射，室内的舒适度得到提高，噪音得到有效的降低同时在季节过渡时期，加强室内的通风，建筑设计中应用了呼吸式幕墙进行了外部围护夏季开窗通风将夹层空气温度降低，室内温度凉爽舒适；冬季关窗保持夹层空气吸收大量光能，提高室内温度所以，玻璃幕墙起到了很好的节能效果，此建筑物有效地进行了利用。
2.4提高设计深度建筑施工设计作为一项精细繁琐的工作，就是对现场施工人员进行指挥的工具。
因此必须要严格把控审图环节。
其中要求施工图必须要对项目的设计依据和批文文号进行具体交代，详细绘制住宅屋面花架等易于忽略的附属构件，将其平面、立面以及剖面进行完整表达，明确其使用的面层材料和内部主体结构，详细绘制楼梯详图，其中包括其结构构造、起步定位、防滑措施、材料选用以及栏杆、踏步做法等等，需要尽可能地对施工设计深度进行提高。
2.5提高设计水平设计人员的水平、思维理念等直接影响了施工图的设计水平，而施工图的设计又强调规范性，因此设计人员要不断地熟知规范，在进行实际的设计设计工作之前，需要全面、仔细的了解相关规范，结合建筑物的特点、结构、使用性能开展设计工作，自己应该补充消防安全知识，从整体上把握对建筑物的设计理念，从更大程度上设计好建筑施工图，确保建筑物的使用性能和安全性能。
另外还应积极参加各种培训学习，以能够及时掌握和运用当前先进科学技术手段，提高施工图设计的先进性和科学性。
3、建筑施工图设计注意事项3.1设计图纸时，要做到细致以及全面施工图是现场施工中的主要指导文件以及施工依据，对于施工的顺利开展有着重要意义，因此设计人员在设计施工的图纸的时候，一定要仔细认真并且设计要全面，才可以有效预防现场施工时出现安全事故以及质量问题。
要设计出细致全面的施工图，就要避免设计图当中出现缺项漏项的情况，确保设计出成套与完整的图纸。
另外，要保证设计出的施工图精确性程度较高，具有合适的图幅大小，设计图当中要清楚明确的表达各种施工要求；以便能够配合建筑建设的其他专业进行相应的设计工作。
另外，如果能够设计出细致全面的施工图，则能够方便于现场作业人员更清晰的理解施工图纸，从而使施工效率得到提高，保证建设进度，改善建设质量，节约施工成本。
3.2加强施工图与施工工程之间的配合施工图与施工工程之间相互协调和配合，也影响到设计质量水平的高低。
各个专业的相互配合不仅体现了一个设计师的敬业精神，团队合作能力，更体现了他的专业水平。
专业之间的配合不仅需要具有本专业知识还需要了解其他专业的相关知识，以下列出几点是关于建筑设计的：第一，要标注的东西有很多，其中包括地下车库最底层的地面高度，建筑屋面的高度和防火门等等；第二，对于建筑面积相对而言较大的建筑工程，要注意将每个防火分区划分出来，同时每个防火分区都必须有明确的标识；第三，必须标识所有电梯的井道尺寸及基坑尺寸、顶层高度、荷载等；第四，如果遇到公共建筑工程，塔式住宅等项目，应该明确表示消防电梯和台数；第五，标识卫生间、阳台和厨房这些受到雨水侵蚀或受到非腐蚀行液体侵蚀的位置，并要明确防水及防腐做法；第六，地下室顶板覆盖绿化时，必须明确的表示降板的高度，植物和覆土的深度，并需绘制地下室顶板降板图；第七，标注地下车库的消防车道和消防场位置和大小；第八，标注公共疏散走道；第九，用显眼标识重点标明空调室。
3.3建立完善的管理制度完善的管理机制是提高施工图设计水平的保证。
管理机制就是一个企业的骨架，只有管理机制周正，才能保证设计人员发挥出他们真正的价值和能力。
在管理机制的完善中，可以设立科学合理的奖惩制度来刺激图纸设计人员更加热情的工作，调动他们的工作积极性，从而提高工作效率。
具体实施上，可以将设计人员的工资或奖金与施工图设计效果挂钩，效果较好则给予奖金奖励，相反则给予惩罚。
4、结束语总而言之，施工图是保证建筑施工工作得以得以顺利实施的基础，能够指导建筑施工工作，并能够完善以及深化建筑施工方案，因此要重视施工图的设计工作，严格按照规定程序进行，确保建筑施工图的设计质量和设计水平，以期为整个建筑物的施工质量做好铺垫、打好基础。
参考文献：[1]鲁宁.建筑施工图设计中应注意的问题[J].黑龙江科技信息，2011（19）[2]刘亮亮，郭杨.建筑施工图中容易出现的问题探讨[J].城市建设理论研究（电子版），2012（01）.[3]高频.浅析施工图设计存在的问题与对策[J].陕西建筑，2012（8）.[4]张敏.民用建筑施工图设计中的常见问题分析[J].建筑规划设计，2014（12）.[5]张涛.建筑施工图审查及设计中常见问题探析[J].城市建设理论研究（电子版），2012（4）.。
