测试技术与信号分析汇总一、测试技术的方法:1.传统测试方法:包括模拟测试和数字测试。

模拟测试主要通过模拟信号发生器、示波器等设备来测试信号,用于测试模拟电路和系统的性能。

数字测试则是利用数字信号处理和评估技术进行测试,包括用于测试和评估数字电路、数字系统和数字通信等方面的技术。

2.自动测试方法:自动测试系统是利用计算机和测试设备进行测试的一种技术。

通过编程和控制设备来实现自动化测试,提高测试效率和准确性。

自动测试方法被广泛应用于电子制造业和通信领域。

3.无线测试方法:用于测试和评估无线通信系统的性能和质量。

包括对无线信号的频谱分析、功率分析、调制解调分析等方面的技术。

无线测试方法在无线通信和无线电监测等领域有广泛的应用。

4.嵌入式测试方法:用于测试和评估嵌入式系统的性能和功能。

嵌入式测试方法主要包括对嵌入式软件和硬件的测试,包括对芯片、传感器、控制器等的测试。

二、信号分析的方法:1.时域分析:通过对信号的波形进行观察和分析,了解信号的振幅、频率、相位等特征。

常用的时域分析方法包括傅里叶变换、功率谱密度分析等。

2.频域分析:通过将信号转换到频域,分析信号的频率成分和幅度谱。

常用的频域分析方法包括快速傅里叶变换、频谱分析等。

3.谱分析:通过对信号进行频谱分析,了解信号的频率特性及其分布。

常用的谱分析方法包括功率谱密度估计、自相关函数估计等。

4.小波分析:通过小波变换将信号分解到多个不同频率尺度上,分析信号的时频特性。

小波分析方法在非平稳信号处理和信号检测等领域有着广泛的应用。

三、应用领域:1.通信系统:测试技术与信号分析在通信系统中广泛应用,例如利用频谱分析对通信信号进行分析,评估通信系统的性能和故障诊断。

2.电子制造业:测试技术是电子制造业中不可或缺的环节,通过测试技术对电子产品进行性能检测和质量控制,提高产品的可靠性和稳定性。

3.无线电监测:利用无线测试和信号分析技术对无线电频谱进行监测和分析,用于无线电干扰的监测和定位。

《测试信号分析与处理》实验报告

《测试信号分析与处理》实验报告

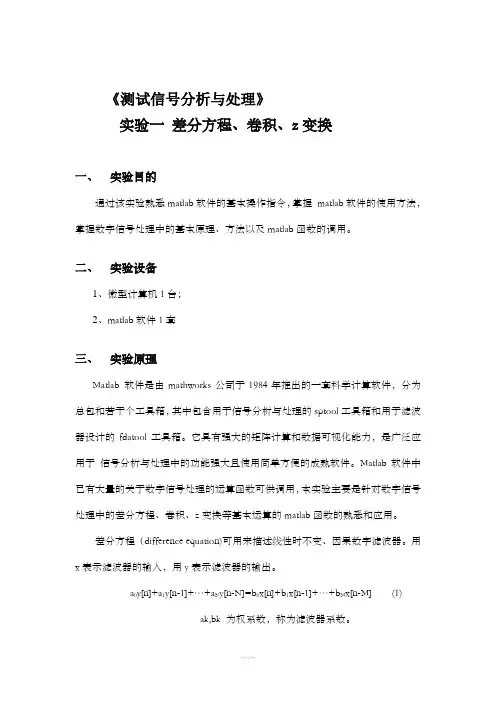

《测试信号分析与处理》实验一差分方程、卷积、z变换一、实验目的通过该实验熟悉 matlab软件的基本操作指令,掌握matlab软件的使用方法,掌握数字信号处理中的基本原理、方法以及matlab函数的调用。

二、实验设备1、微型计算机1台;2、matlab软件1套三、实验原理Matlab 软件是由mathworks公司于1984年推出的一套科学计算软件,分为总包和若干个工具箱,其中包含用于信号分析与处理的sptool工具箱和用于滤波器设计的fdatool工具箱。

它具有强大的矩阵计算和数据可视化能力,是广泛应用于信号分析与处理中的功能强大且使用简单方便的成熟软件。

Matlab软件中已有大量的关于数字信号处理的运算函数可供调用,本实验主要是针对数字信号处理中的差分方程、卷积、z变换等基本运算的matlab函数的熟悉和应用。

差分方程(difference equation)可用来描述线性时不变、因果数字滤波器。

用x表示滤波器的输入,用y表示滤波器的输出。

a0y[n]+a1y[n-1]+…+a N y[n-N]=b0x[n]+b1x[n-1]+…+b M x[n-M] (1)ak,bk 为权系数,称为滤波器系数。

N为所需过去输出的个数,M 为所需输入的个数卷积是滤波器另一种实现方法。

y[n]= ∑x[k] h[n-k] = x[n]*h[n] (2)等式定义了数字卷积,*是卷积运算符。

输出y[n] 取决于输入x[n] 和系统的脉冲响应h[n]。

传输函数H(z)是滤波器的第三种实现方法。

H(z)=输出/输入= Y(z)/X(z) (3)即分别对滤波器的输入和输出信号求z变换,二者的比值就是数字滤波器的传输函数。

序列x[n]的z变换定义为X (z)=∑x[n]z-n (4)把序列x[n] 的z 变换记为Z{x[n]} = X(z)。

由X(z) 计算x[n] 进行z 的逆变换x[n] = Z-1{X(z)}。

Z 变换是Z-1的幂级数,只有当此级数收敛,Z 变换才有意义,而且同一个Z 变换等式,收敛域不同,可以代表不同序列的Z 变换函数。

测试技术基础课件:测试信号的描述与分析

测试技术基础课件:测试信号的描述与分析

测试信号的描述与分析
际上,周期信号与非周期信号之间没有绝对的差别,当周期信 号的周期T无限增大时,则此信号就转化为非周期信号f(t),即
(2-5)
测试信号的描述与分析
图 2-8 瞬态信号波形
测试信号的描述与分析
3)确定性信号的时间特性 x(t)表示信号的时间函数,包含了信号的全部信息量, 信号的特性首先表现为它的时间特性。时间特性主要指以下 几点:①信号随时间变化快慢;②幅度变化的特性;③同一 形状的波形重复出现的周期长短;④信号波形本身变化的速 率(如脉冲信号的脉冲持续时间及脉冲上升和下降沿陡直的 程度)。 以时间函数描述信号的图形称为时域图,在时域上分析 信号称为时域分析。
测试信号的描述与分析
1.能量信号 在所分析的区间(-∞,∞),能量为有限值的信号称为能 量信号,满足如下条件:
(2-7)
对于电信号,通常是电压或电流,电压在已知区间(t1, t2)内消耗在电阻上的能量,其值为
(2-8)
对于电流,能量值为
(2-9)
测试信号的描述与分析
分。讨论消耗在电阻上的能量往往是很方便的,因为当 R=1Ω时,上述两式具有相同形式,采用这种规定时,就称 方程
测试信号的描述与分析
如果时间间隔趋于无穷大,将产生两种情况: (1)信号总能量为有限值而信号平均功率为零,称为能 量信号。一般持续时间有限的瞬态信号是能量信号,如非周 期的单脉冲信号就是常见的能量信号。 (2)信号平均功率为大于零的有限值而信号总能量为无 穷大,称为功率信号。一般持续时间无限的信号都属于功率 信号,如周期信号就是常见的功率信号。
测试信号的描述与分析
1)周期信号
周期信号是指经过一定时间可以重复出现的信号,满足
条件为

第二章测试信号分析与处理(中)相关性分析

第二章测试信号分析与处理(中)相关性分析

1 T
ò0T
x(t )
y(t
+t
)dt
分 析
=
lim
T ®¥
1 T
ò0T
x(t
-t
)
y(t)dt

= Ryx (-t )
应 用
互相关函数非奇非偶
测试 技术
相 对x(t) = X 0 sin(w1t + q1)和y(t) = Y0 sin(w2t + q2 )求Rxy (t )

分 析
Rxy
(t
)
=
1 T
分 器

测试 技术
3自相关分析

如y(t)=x(t), 可得自相关系数rx (t ) ,并有:
关 分 析
lim 1
ò T ®¥ T
T
0 [( x(t )-mx )( x(t +t )-mx )]dt
r (t ) = x
s
2 x
及 应 用
lim 1
ò T ®¥ T
T 0
x
(t
)
x
(t
+t
)
dt
-
mx2

及 应
Sy ( jf ) = H ( jf ) 2 Sx ( jf )

自谱分析可得系统幅频特性,缺相频特性
测试 技术
2、互谱
功 率
定义

分 析
ò Sxy ( jf ) =
¥ -¥
Rxy
(t
)e
-
j
2p
f
t
dt
及 应 用
ò Rxy (t ) =
¥ -¥
S xy

测试信号处理实验报告

测试信号处理实验报告

一、实验目的1. 熟悉信号处理的基本概念和基本原理;2. 掌握信号的时域、频域分析方法;3. 理解滤波器的设计与实现方法;4. 提高实验操作技能和数据分析能力。

二、实验内容1. 信号的产生与基本特性分析2. 信号的时域、频域分析3. 滤波器的设计与实现4. 系统性能测试与分析三、实验原理1. 信号的产生与基本特性分析信号是信息传递的载体,信号的时域特性描述了信号随时间变化的规律,频域特性描述了信号中不同频率成分的分布情况。

2. 信号的时域、频域分析时域分析通过对信号进行时域波形观察,分析信号的波形、幅度、周期、频率等特性。

频域分析通过对信号进行傅里叶变换,分析信号的频谱分布情况。

3. 滤波器的设计与实现滤波器是一种能对信号进行选择性通、阻、衰减的装置。

滤波器的设计包括理想滤波器、实际滤波器的设计。

4. 系统性能测试与分析系统性能测试与分析包括系统稳定性、线性度、频率响应、群延迟、幅度响应等方面的测试。

四、实验步骤1. 信号的产生与基本特性分析(1)使用信号发生器产生不同类型的信号,如正弦波、方波、三角波等;(2)使用示波器观察信号的波形、幅度、周期、频率等特性;(3)对信号进行时域分析,记录相关数据。

2. 信号的时域、频域分析(1)对信号进行傅里叶变换,得到信号的频谱;(2)使用频谱分析仪观察信号的频谱分布情况;(3)对信号进行频域分析,记录相关数据。

3. 滤波器的设计与实现(1)设计一个低通滤波器,限制信号中高频成分的通过;(2)设计一个高通滤波器,限制信号中低频成分的通过;(3)设计一个带通滤波器,允许信号中特定频率范围内的成分通过;(4)使用滤波器对信号进行处理,观察滤波效果。

4. 系统性能测试与分析(1)测试滤波器的稳定性、线性度、频率响应、群延迟、幅度响应等性能指标;(2)记录测试数据,分析系统性能。

五、实验结果与分析1. 信号的产生与基本特性分析实验中产生的信号波形、幅度、周期、频率等特性符合理论预期。

测试信号分析与处理(正式)

测试信号分析与处理(正式)




• • • •
。 ) 析 分 域 值幅 为 称 又 者 后 (况 情布分率概及率概的值取小大值幅号信解了 �态状布分的值取值幅的号信究研 � 度程 似 相 的 间 之 互 相 或 身 本 号信 究 研 以 可 � 析分 关 相 的 号 信 对 �量分动 波与量分态稳其究研�析分域时的号信过通 � 等 值 根方 均 、 值 均 、 值小 最 、 值 大 最 或 值 时 瞬 的 号信 刻 时 一 任 到 得以 可 � 析 分 行 进 来 式 达 表 或形 图 的 化 变 间 时随 值 幅 的 号 信 用
.4
.3
.2
术 技 试 测 术 技 子 电 � 代 年 05 纪 世0 2 • 界世对们人来带会都步进个一每的术技试测 • 。步进的识认
据依要重的界世识认是等列序、线曲、据数 •
?
。取提去法方的学科过通要 需�中之号信和据数的乱杂而序无是来起看 在藏隐律规化变的观客使�因原等扰干的免 避 可 不 界 外 、陷 缺 的 身 本 器 仪 于 由 往 往 也 果 结 试 测 其 � 量 参 的 测 能 术 技 试 测 的 前 目 ) 提 中 物 事 观客 从 是 程 过 试 测 •
。 )点观学理物从 (征待的态状动 运或在存观客其是�的有固所质物 -息信 ;息信物生 -码密传遗 �息信济经 -道报品商 �息信会社 -字文言语 识知或报情、息消 -息信 •
*程过化变的量理物了述描�量能有具号信
。性期周准种这出现表都音元�上实事。形波的
期 周个 两且而� 的化变 是期周 过不只 � 性期 周的定 一 有具 形 波 其 � 内 围范 间 时 定 一 在 是但 �号 信 期 周 是 不 并 。 �应响统 系 的起 激源振立 独同不 �如例 � 中统 系动振 、信通 于 现 出往 往号信种 这。 件 条期周 足满不 号信成 合其� 系 关倍公是不间互相率频的期周各但�成合的号信期 周个 限 有 由 是� 况情 缘 边 的 期 周 非与 期周 � 号 信 期 周 准

测试信号分析与处理-第3章(浏览版)

测试信号分析与处理-第3章(浏览版)

面积归一化
R波模板
- 25 -
心电信号R波粗检测
- 26 -
求取R波模板
归一化R波:
R(i, j ) = R(i, j ) / sum( R(i,:))
其中 R (i, j ) 表示第 i 个R波的第 j 点 求取平方和: sq (i ) = ∑ R(i, j ) × R(i, j )
j =1 n
算法步骤: Step 1: 对原序列补 N 个零,得新序列 x 2 N (n) Step 2: 作 FFT [ x2 N (n)] ⇒ X 2 N (e jω ) 或 X 2 N (k ), 2π k , k = 0, 1, ...., 2 N − 1 ωk =
2⎤ ⎡1 ˆ Step 4: 作 IFFT ⎢ X 2 N (k ) ⎥ ⇒ R0 (m) ⎣N ⎦
l
R 将平方和相近的波形相加求平均: _ model = ∑ R(i,:) (l − k + 1)
i=k
- 27 -
相关运算
y ( n) :
x ( n) :
Rxy (m) :
- 28 -
相关运算
y ( n) :
x ( n) :
Rxy (m) :
- 29 -
2. 自相关法检测信号的周期
信号的检测: x (n ) = s(n ) + u(n )
m 可正可负。
L = 2N −1
x(n), y (n) : N Rxy (m) : L

1 Rxy (m) = N
线性卷积:
∑ x ( k − m) y ( k )
k =0
N −1
——相乘相加运算
x ( n) ∗ h( n) = ∑ x ( n − k ) h( k )

测试信号处理

测试信号处理

定义f(t)在时间[T1,T2]内消耗在1欧姆电阻上的平 均功率
1 P T2 T1

T2
T1
f (t ) dt
2
称为f(t)在时间[T1,T2]内的平均功率。
如果信号在(- ∞ ,+ ∞ )上平均功率P< ∞, 则称f(t)为功率有限信号,简称功率信号。
• 利用三角函数的正交性,可得到周期信号 f(t)的平均功率与傅里叶系数关系为:
测试信号分析与处理
一、连续时间信号分析
• “电路”的知识告诉我们,为了求解一 个复杂信号作用于线性系统后的响应, 可先把这个复杂信号分解成许多简单分 量;将这些简单信号分量分别施加于系 统并求出其解,再利用叠加原理求得总 响应。 • 信号分析就是研究信号如何表示为各分 量的叠加,并从信号的组成情况考察信 号的特性。
P a
2 c0 2 0
1 2

2 2 ( an bn ) n 1
续时间信号必须经采样和模数转换, 称为数字信号后才能被计算机处理。 • 所谓采样信号就是按一定时间间隔(Ts)对 一连续时间信号fs(t)进行采样所得信号。 • 连续时间信号经过采样后频谱会怎样变 化?会否丢失部分信息?在什么条件下 才能由采样信号无失真地回复成原连续 时间信号?
• 周期信号的傅里叶展开式如下:
f (t ) a0 (an cos nt bn sin nt ) t1 t t1 T
n 1

• 其中
1 t1 T ao f (t )dt T t1 2 t1 T an f (t ) cos ntdt T t1 2 t1 T bn f (t ) sin ntdt T t1
(n 1,2,3,, )
