HXD1D型电力机车6A系统
6A系统--走行部子系统

车型车号、轴位号及相应温度信息、报警提示信息、车速。
二、机车走行部故障监测子系统一系统构成及功能 具有功能
➢ 具备报警结果发送至中央处理平台的功能; ➢ 具备发送过程数据至中央处理平台的功能; ➢ 具备系统维护接口,具备在线软件升级功能; ➢ 具备数据下载功能。数据存储格式与编码方式符合6A系统地面
走行部故障监测子系统一的组成:子系统主机模块(走行部监测板卡1)、 数据前置处理器、复合传感器或(和)数字温度传感器及连接线组成。
一、机车走行部故障监测子系统一简介 在6A系统机箱中的位置
一、机车走行部故障监测子系统一简介 监控装置采用的硬件技术
一、机车走行部故障监测子系统一简介 监测对象
轴承:对铁路机车(含动车组动力车)走行部的轴箱轴承、牵引电机轴承盒轮对抱轴 (或空心轴)轴承(滚动轴承)等部件,进行基于冲击故障监测和温度监测的综合诊断预 警和报警。
齿轮:对传动齿轮等部件进行基于冲击故障监测的诊断预警和报警。 轮对踏面:对轮对踏面故障如:擦伤、剥离、内部缺陷等进行基于冲击故障监测的诊 断预警和报警。
一、机车走行部故障监测子系统一简介 系统主要原理
主要原理基于以下两个方法论
I、共振解调联合诊断方法论 II、故障定性定量分析方法论
一、机车走行部故障监测子系统一简介 系统主要原理
2000 SV N D 0.6
对于通用加工工业的轴承,国际标准规定:若大于35dB,则轴承报废。针对中 国铁路的研究表明:在50dB以下,尚能安全应用。
一、机车走行部故障监测子系统一简介 系统主要原理

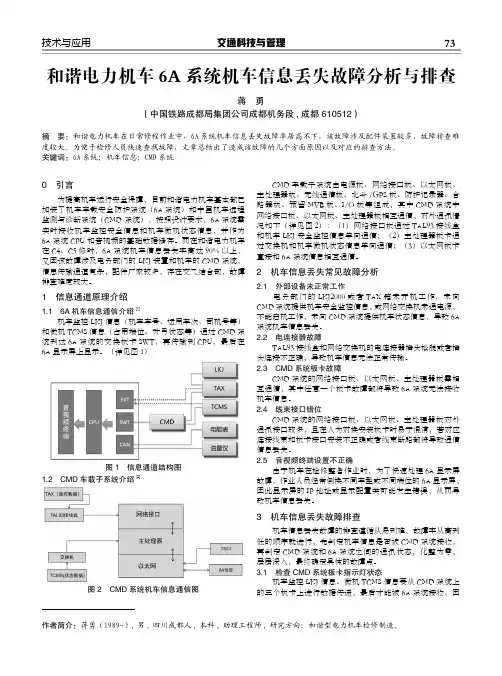

和谐电力机车6A系统机车信息丢失故障分析与排查

交通科技与管理73技术与应用0 引言 为提高机车运行安全保障,目前和谐电力机车基本都已加装了机车车载安全防护系统(6A 系统)和中国机车远程监测与诊断系统(CMD 系统),按照设计要求,6A 系统需实时接收机车监控安全信息和机车微机状态信息,并作为6A 系统CPU 和音视频的基础数据储存。
而在和谐电力机车在C4、C5修时,6A 系统机车信息丢失率高达90%以上,又因该故障涉及电务部门的LKJ 装置和机车的CMD 系统,信息传输通道复杂,配件厂家较多,存在交叉结合部,故障排查难度较大。
1 信息通道原理介绍1.1 6A 机车信息通信介绍[1] 机车监控LKJ 信息(机车车号、运用车次、司机号等)和微机TCMS 信息(占用端位、升弓状态等)通过CMD 系统到达6A 系统的交换板卡SWT,再传输到CPU,最后在6A 显示屏上显示。
(详见图1)图1 信息通道结构图1.2 CMD 车载子系统介绍[2]图2 CMD 系统机车信息通信图 CMD 车载子系统由电源板、网络接口板、以太网板、主处理器板、无线通信板、北斗/GPS 板、防护记录器、合路器板、预留MVB 板、I/O 板等组成,其中CMD 系统中网络接口板、以太网板、主处理器板相互通信,对外通讯情况如下(详见图2):(1)网络接口板通过TAL93接线盒和机车LKJ 安全监控信息单向通信;(2)主处理器板卡通过交换机和机车微机状态信息单向通信;(3)以太网板卡直接和6A 系统信息相互通信。
2 机车信息丢失常见故障分析2.1 外部设备未正常工作 电务部门的LKJ2000或者TAX 箱未开机工作,未向CMD 系统提供机车安全监控信息,或网络交换机未通电源,不能启机工作,未向CMD 系统提供机车状态信息,导致6A 系统机车信息丢失。
2.2 电连接器故障 TAL93接线盒和网络交换机的电连接器插头松脱或者插头连接不正确,导致机车信息无法正常传输。
2.3 CMD 系统板卡故障 CMD 系统的网络接口板、以太网板、主处理器板需相互通信,其中任意一个板卡故障都将导致6A 系统无法接收机车信息。
铁道部关于印发机车车载安全防护系统(6A系统)中央处理平台及六个子系统暂行技术条件的通知

铁道部关于印发机车车载安全防护系统(6A系统)中央处理平台及六个子系统暂行技术条件的通知
文章属性
•【制定机关】铁道部(已撤销)
•【公布日期】2012.09.24
•【文号】铁运〔2012〕227号
•【施行日期】2012.09.24
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】铁路
正文
铁道部关于印发机车车载安全防护系统
(6A系统)中央处理平台及六个子系统暂行技术条件的
通知
铁运〔2012〕227号各铁路局,铁科院,部信息中心、质检中心,大连机车车辆有限公司、大同电力机车有限责任公司、株洲电力机车有限公司、威墅堰机车有限公司:
2012年7月月24~25日,铁道部运输局与科技司共同组织来自相关铁路局、机车公司、质检中心、高校及验收室等方面的专家,在北京对中国铁道科学研究院起草的“机车车载安全防护系统(6A系统)中央处理平台暂行技术条件及子系统暂行
技术条件”进行了评审。
现将依据专家评审意见修改后的“机车车載安全防护系统(6A-系统)中央处理平台及六个子系统暂行技术条件”(标准性技术文件编号
为:TJ/JWOO1A~G-2012)和专家评审意见印发给你们。
请中国铁道科学研究院会同各机车公司组织相关研制单位,认真研究、落实评审组专家提出的意见和建议。
各机车公司依据本技术条件,完成各机型的装车方案,使该系统能够按程序颇利批量装车,
以发挥其对安全的保障作用。
附件:机车车载安全防护系统(6A系统)中央处理平台及子系统技术条件评审意见
铁道部
2012年9月24日。
6A系统--列车供电监测子系统

绿色
➢ 定期测试
2. 音视频显示终端【监控数据】【列供】界面有时间更 新,输入输出电压与微机上列供柜显示数值一致。
➢ 定期测试
3. 将2000欧姆(30W)功率电阻接入列供 柜600V+与地之间。
4. 给列供控制电,合主断,列供钥匙给 电操作。
5. 观察司机室音视频显示终端列供界面 和万用表,此时漏电流应为100mA左右。
25A
1A 1C 2A 3A 3C
2C
用途
用于板卡供电
用于与CPP通讯
用于与列供柜1通信 用于与列供柜2通信
➢ 列供板卡-功能
列供检测板卡作为6A系统与列供系统 之间的通信接口卡,负责通过RS485总线收 集来自列供的安全监测信息,并通过6A机 柜内的CAN总线局域网向6A系统中央处理单 元上报此信息。
DC 24 V电源 DC 24 V B-24 VG
CAN总线
列供柜1接口 列供柜2接口
CAN
RS485 RS485
CAN-H
CAN-L
CAN-G C485-A C485-B C485-G D485-A D485-B
D485-G
引脚
27A/27C 28A/28C 29A/29C 30A/30C 31A/31C 32A/32C 24A 24C
绿色
3
485通信 绿色
4
预留
绿色
工作状态
有电则亮。未上 电时灭。
正常时闪烁。故 障时不闪。
正常通信时闪烁, 故障时不闪。
➢ 漏电流检测模块-电气接口
接口名称 接口定义
插座型号
通信接口 COM
DB9(孔)
电源接口 PWR
DB2(针)
接地接口 GND
160km客运电力交流机车列车供电系统1

6
跳快熔
1.检查二极管、晶闸管; 直流侧短 2.检查空载电阻; 路 3.检查滤波电容; 4.检查外部负载; 交流侧短 5.检查TI、TBK1变压器; 路 6.检查RC吸收电路;
常见故障处理
序号 故障现象 分析 检测电 路接地 检查对象 1.检查接地检测电压传感器 及信号传输接线; 2.检查转换控制板; 3.检查供电控制板; 应急处理 第1、3项故 障,将列供控 制箱打置另一 组工作 若负载接地, 甩开隔离闸刀 判断。确定为 负载接地后, 通知列车检查 负载,甩开接 地负载运用。
设置的保护功能:
交直流过压保护控制 交直流过流保护控制 主电路接地保护控制
Page
17
插件灯孔定义
数字入出插件 序号
A列 定义 ● 1路接地隔离有效
● 集控隔离有效 ● 1路接触器闭合 ● 1路风机联锁正常 ● 1路隔离铡刀2闭合 ● 2路接触器闭合 ● 2路风机联锁正常 ● 2路隔离铡刀2闭合 ● 供电申请有效 ● 客车电源正常 ● 数字入出工作正常 ●输出合1路接触器信号
列供出入库高压实验
负载实验 负载试验时,按照正常流程升弓合主断后,合供 电钥匙,在机车显示屏和6A显示屏检查如下项点: 1、检查交流输入电压是否正常显示,数据是否在 合理范围为之内; 2、检查直流输出电压是否正常显示,数据范围在 570V-630V之间; 3、检查半电压是否正常显示,数据范围在250V350V之间; 4、检查列供漏电流是否在30mA以下。
Page
4
第二部分:列车供电柜主要技术参数
主要性能 额定输入电压 输入电压频率 主电路输入 电压范围 电源 额定输入容量 AC860V 50Hz AC592V~AC1077V(对应网压 17.2kV~31.3kV) 580kVA 参数
6A系统数据的综合分析使用
