(六)配电自动化柱上开关施工示范(修改)
新装及更换线路柱上开关停电作业指导书
新装及更换线路柱上开关停电作业指导书编写：__________ __________年_______月_______日审核：__________ __________年_______月_______日__________ __________年_______月_______日批准：__________ __________年_______月_______日作业负责人：__________作业时间：年月日时分至年月日时分国网××供电公司检修公司配电运检室（国网××县供电公司）一、准备阶段1.1 准备工作安排√序号内容标准责任人备注1 现场勘察现场勘察应查看检修（施工）作业需要停电的范围、保留的带电部位、装设接地线的位置、邻近线路、交叉跨越、多电源、自备电源、地下管理设施和作业现场的条件、环境及其他影响作业的危险点，提出针对性的安全措施和注意事项，并填写现场勘察记录。
×××2 明确工作任务（1）10kV××线××#新装及更换线路柱上开关×××3 确定作业方法（1）采用8t及以上吊车吊装；（2）人员乘高空作业车安装。
×××4工作票填写与签发（1）填写、审核工作票的正确性；（2）交工作票签发人进行签发。
×××5 召开技术交底会（1）组织学习本次作业的作业指导书；（2）告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施；（3）告知现场电气设备接线情况、危险点和安全注意事项；（4）学习检修质量技术标准；（5）交待人员分工；（6）工器具及材料准备。
×××见附件1 、21.2 作业现场示意图10kV××线××#新装及更换线路柱上开关停电作业现场示意图1.3危险点分析及安全控制措施序号危险点安全控制措施备注1 起重伤人或运输途中伤人（1）起重搬运时只能由一人统一指挥，必要时可设置中间指挥人员传递信号，起重指挥信号应简明、统一、畅通，分工明确；（2）起重设备、吊索具和其他起重工具的工作负荷，不得超过铭牌规定；（3）在道路上施工应装设遮栏（围栏），并悬挂警告标示牌；（4）起吊物件应绑扎牢固，若物件有棱角或特别光滑的部位时，在棱角和滑面与绳索（吊带）接触处应加以包垫。
柱上开关施工方案
柱上开关施工方案1. 引言柱上开关是电力系统中的关键设备，用于控制电力系统的供电和断电。
该文档旨在提供柱上开关施工方案，以确保施工过程顺利进行，符合安全标准和技术要求。
2. 施工准备在进行柱上开关施工之前，需要进行充分的准备工作。
以下是几个重要的准备步骤：•制定施工计划：根据实际情况，制定详细的施工计划，包括施工时间、任务分配和工作流程等内容。
•准备施工材料和工具：根据施工计划，准备所需的材料和工具，包括开关设备、导线、绝缘材料和安全用具等。
•确认施工区域：确定施工区域，并确保周围环境符合施工要求，如安全、无障碍和干燥等。
•进行安全检查：确保使用的设备和工具符合安全要求，并进行必要的安全检查，如绝缘性能测试和接地检查等。
3. 施工步骤柱上开关施工包括以下几个基本步骤：3.1 拆卸原有设备第一步是拆卸原有的柱上开关设备。
在拆卸之前，需要确保电力系统已经切断电源，并进行相关安全措施，如用绝缘带包裹裸露的线缆和接头等。
3.2 安装新设备接下来是安装新的柱上开关设备。
首先，根据设备的安装要求和标准，选择合适的位置进行设备的安装。
确保设备固定牢固，并进行必要的接线和连接。
3.3 连接导线安装设备后，需要进行导线的连接。
根据设计要求和接线图，按照正确的顺序和方法连接导线，并确保电气连接牢固和导线绝缘良好。
3.4 绝缘处理在完成导线连接后，进行绝缘处理是必不可少的一步。
使用绝缘材料对导线和连接点进行绝缘处理，以保证电气安全和可靠性。
3.5 调试和测试完成安装和绝缘处理后，进行调试和测试是必须的。
确保柱上开关设备能够正常工作，且符合技术要求和安全标准。
进行必要的功能测试和负载测试，并记录相关数据和结果。
4. 安全措施在柱上开关施工过程中，安全是至关重要的。
以下是一些常见的安全措施：•佩戴个人防护装备：在施工现场，工作人员必须佩戴适当的个人防护装备，如安全帽、安全鞋、绝缘手套等。
•确保电源切断：在开始施工之前，必须确保电力系统已经切断电源，并在施工期间遵守相关安全规定。
10kV线路柱上开关安装作业指导书
3.2 主要工器具
√
序号
名 称
型 号
单 位
数 量
备 注
1
脚扣
2
安全带
3
验电器
4
接地线
5
绝缘手套
6
安全围栏
7
个人工具
8
断线钳
9
钢丝绳套
10
液压钳
11
传递绳
注：准备的工器具根据现场情况具体确定。
3.3主要备品备件及材料
√
序号
名 称
规 格
单 位
数 量
备 注
1
断路器
2
铜铝过渡端子
3登杆前检查杆根有无松动、杆身有无裂纹；正确检查及使用登杆工具；高空作业人员工作前（中）严禁饮酒，必须穿绝缘鞋，高空作业转位时不得失去安全带或防护腰绳的保护。使用梯子时有专人扶持。
2
组装金具
1、安装金具前，应进行外观检查
b)线夹转动灵活，与导线接触的表面光洁，螺杆与螺母配合紧密适当；
4、吊车故障，意外伤害
1登杆前检查杆根有无松动、杆身有无裂纹；正确检查及使用登杆工具；高空作业人员工作前（中）严禁饮酒，必须穿绝缘鞋，高空作业转位时不得失去安全带或防护腰绳的保护。使用梯子时有专人扶持。
2加强监护，使用传递绳、工具袋，设安全围网，
3摆放数量足够的路障桶、加装足够的安全围网，有明显的警示标识，并设专人监护，防止行人、车辆进入作业危险区内造成伤害。
杆上中压开关的安装应符合下列规定。
1、安装前需核实断路器的技术性能、参数符合使用要求；
2、做分合闸试验时操作机构分合动作正确可靠，指示清晰；
3、瓷件、套管良好、外壳干净，无渗漏油现象。
柱上开关 (2)
柱上开关1. 引言柱上开关（Pole-mounted switch）是一种用于中、低压电力线路中的设备，用于控制电力线路的断开和接通。
通常安装在电力线路的柱子上，用来实现电网的分段、分支和调度。
柱上开关具有灵活性高、操作简便、可靠性好等特点，在电力系统中发挥着重要的作用。
本文将介绍柱上开关的工作原理、结构组成、安装方式以及常见故障处理方法。
2. 工作原理柱上开关的主要工作原理是通过控制柱上开关的导电片和隔离片的位置，来实现对电力线路的断开和接通。
当导电片与隔离片相连时，电力线路闭合，电流可以通过；当导电片与隔离片分离时，电力线路断开，电流无法通过。
柱上开关的导电片和隔离片通过绝缘杆、操作杆等进行操控。
通过调控操作杆的位置，可以实现柱上开关的断开和接通。
柱上开关通常由操纵柄、绝缘杆、导电片、隔离片等组成，其中导电片和隔离片具有良好的绝缘性能和机械强度。
3. 结构组成柱上开关的结构主要包括以下组成部分：3.1 操纵柄操纵柄是用于控制柱上开关的位置，实现断开和接通的操作。
操纵柄一般位于柱上开关的顶部，通过旋转或倾斜来控制导电片和隔离片的位置。
3.2 绝缘杆绝缘杆是用于将操纵柄的动作传递给导电片和隔离片的部件。
它通常由绝缘材料制成，以保证在工作过程中不发生电流泄漏和短路现象。
3.3 导电片和隔离片导电片和隔离片是实现断开和接通功能的关键部件。
导电片一般由铜、铝等导电材料制成，而隔离片则由绝缘材料制成。
3.4 支座和安装杆支座和安装杆是用来支撑柱上开关的部件。
支座通常固定在电力线路的柱子上，而安装杆则连接支座和柱上开关，起到固定和支撑的作用。
4. 安装方式柱上开关的安装方式主要有以下几种：4.1 单柱式安装单柱式安装是将柱上开关单独安装在电力线路的柱子上。
这种安装方式适用于需要单独控制某一段电力线路的情况，操作简单方便。
4.2 双柱式安装双柱式安装是将两个柱上开关安装在不同的柱子上，通过导线连接起来。
这种安装方式适用于需要分段控制电力线路的情况，可实现电力线路的分支和调度。
(六)配电自动化柱上开关施工规范(修改)
(六)配电自动化柱上开关施工标准(修改)LtD配电自动化柱上开关施工标准目录1 总那末2 术语和定义2.1 柱上负荷开关2.2 电压型柱上负荷开关2.3 柱上分界负荷开关3 柱上开关施工规定3.1 普通规定3.2 设备安装4 防雷及接地4.1 普通规定4.2 防雷设施安装4.3 接地装置安装1 总那末本标准规定了集中型、电压型柱上负荷开关、柱上分界开关等配电自动化柱上开关的施工技术要求。
本标准合用于新建和改建的额定电压 10kV 路线配电自动化柱上开关的施工。
以下标准包含的条文，通过在本标准中的引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨、使用以下标准最新版本的可能性。
GB772—97 高压电瓷瓷件技术条件GB1200—1988 镀锌钢绞线GB369—94 环形钢筋混凝土电杆GB14049—92 额定电压 10kV、35kV 架空绝缘电缆GB 3804-2004 3.6~40.5kV 高压交流负荷开关GB 311.2-311.6-83 高电压试验技术GB/T 11022-1999 高压开关设备控制和设备标准的共同技术条件GB 8905/T-1998 六氟化硫电气设备中气体管理和检测导那末GB 763-90 GB 3309-89 GB 7354-87 GB 5582-93 交流高压电器在长期工作时的发热高压开关设备在常温下的机械试验局部放电测量电流互感器DL/T 726-2000 电力用电压互感器定货技术条件ANSIC37，63IEE 标准对交流系统使用的架空、底座安装、枯燥地下室、自动路线分段器的要求GB 4208-1993 外壳防护等级〔IP 代码〕GB 2314-1997 电力金具通用技术条件GB 1207-1997 电压互感器DL/T 726-2000 电力用电压互感器定货技术条件2 术语和定义2.1 柱上负荷开关在电杆上安装和操作的，具备手动操作及电动遥控操作功能的负荷开关。

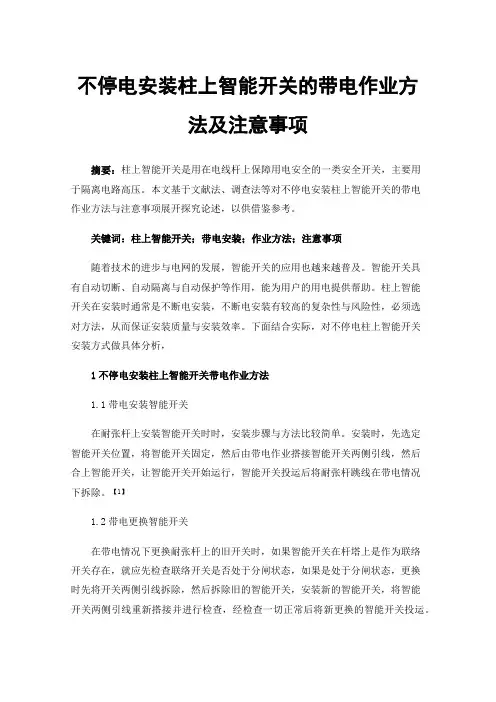

不停电安装柱上智能开关的带电作业方法及注意事项
不停电安装柱上智能开关的带电作业方法及注意事项摘要：柱上智能开关是用在电线杆上保障用电安全的一类安全开关，主要用于隔离电路高压。
本文基于文献法、调查法等对不停电安装柱上智能开关的带电作业方法与注意事项展开探究论述，以供借鉴参考。
关键词：柱上智能开关；带电安装；作业方法；注意事项随着技术的进步与电网的发展，智能开关的应用也越来越普及。
智能开关具有自动切断、自动隔离与自动保护等作用，能为用户的用电提供帮助。
柱上智能开关在安装时通常是不断电安装，不断电安装有较高的复杂性与风险性，必须选对方法，从而保证安装质量与安装效率。
下面结合实际，对不停电柱上智能开关安装方式做具体分析，1不停电安装柱上智能开关带电作业方法1.1带电安装智能开关在耐张杆上安装智能开关时时，安装步骤与方法比较简单。
安装时，先选定智能开关位置，将智能开关固定，然后由带电作业搭接智能开关两侧引线，然后合上智能开关，让智能开关开始运行，智能开关投运后将耐张杆跳线在带电情况下拆除。
【1】1.2带电更换智能开关在带电情况下更换耐张杆上的旧开关时，如果智能开关在杆塔上是作为联络开关存在，就应先检查联络开关是否处于分闸状态，如果是处于分闸状态，更换时先将开关两侧引线拆除，然后拆除旧的智能开关，安装新的智能开关，将智能开关两侧引线重新搭接并进行检查，经检查一切正常后将新更换的智能开关投运。
如果杆塔上的智能开关是作为分段开关存在，那么带电更换开关时，就需要考虑带负荷问题。
更换时，先在杆塔上安装上新的智能开关，将智能开关投入运行，然后再将旧开关拆除。
进行以上操作时，线路不停电。
除此之外还有一种更换方法，就是采用旁路开关和电缆引流线建立旁路系统，然后拆除旧开关并安装新开关，在新安装的智能开关投运后，将旁路系统拆除。
【2】1.3绝缘电阻测量测量绝缘电阻是柱上智能开关带电安装作业中的重要一环，若不进行绝缘电阻测试或通过测试发现绝缘电阻不合格则不能开展后续调试工作。
试论10kV架空线路柱上自动化开关的应用
试论10kV架空线路柱上自动化开关的应用发布时间：2021-05-18T09:36:11.487Z 来源：《中国电业》（发电）》2021年第2期作者：张文锋[导读] 需要在在回线路主线和分支线上安装一台断路器自动化开关。
广东电网有限责任公司惠州龙门供电局龙潭供电所 516800摘要：随着科学技术的逐渐发展，智能技术和自动化技术在越来越多的行业得到了广泛的应用。
尤其是在自动化开关在10kV架空线路柱上的应用，更加进一步提升了配电系统的自动化水平，确保整体供电系统运行的稳定性，能够为人们提供更加优质的供电服务。
本文主要对10kV架空线路柱上的自动化开关应用的相关问题进行进行探讨，旨在进一步提升配电系统的自动化和智能化水平，为我国电力行业的长远发展提供强大的技术支持。
关键词：10kV；架空线路；自动化开关；应用经济水平的发展，人们的生活水平大幅度提升，对电能的需求越来越大，导致供配电系统的负荷加大，其不稳定因素增多。
基于现代化科学技术水平的提升，尤其是智能化技术的迅猛发展，强化10kV架空线路自动化开关的全面应用成为重要的发展趋势，对于提升整体配电系统的技术水平做出重大的贡献。
因此，要对自动化开关的应用进行进一步研究，强化其应用深度，促进我国供电系统自动化水平的综合性提升。
一、自动化开关相关研究（一）安装数量问题在设计自动化开关的安装数量时，要综合考虑其应用效率和应用效益。
安装数量和故障率呈反比关系，因此，要相应的增加安装数量；但是数量越多，成本增加，投资收益降低。
[1]所以，为了有效平衡安装效率和效益之间的协调关系，可以对原有的普通开关进行自动化改造，既实现了自动化水平，也控制了应用成本。
（二）安装布点问题在对自动化开关进行布点时，要结合开关类型的不同，进行针对性布点。
针对电压-时间型开关，要结合具体情况设计布点方案：要按照三分段三联络的原则进行布点，常规模式下，需要在主干线安装两台自动化分段开关；主干线较长的化，需要安装三台自动化分段开关；为了增强供电稳定性，要在分支线安装自动化断路器。
电力柱上开关施工方案
电力柱上开关施工方案1. 引言电力柱上开关是用于控制电力供应的重要设备，常用于户外电力设施中，如道路照明、公共广场、停车场等场所。
本文将介绍一种电力柱上开关的施工方案，以确保施工过程安全高效。
2. 施工准备在开始施工之前，需要进行以下准备工作：2.1 材料准备•电力柱：根据工程需求选用合适规格的电力柱，确保能够承受所需负荷。
•开关设备：选用符合安全标准的开关设备，确保其功能正常可靠。
•电缆和接线端子：选择符合要求的电缆和接线端子，以确保电力通路畅通可靠。
2.2 工具准备•手工工具：如螺丝刀、扳手等，用于安装和调整开关设备。
•测试仪器：如电压表、电流表等，用于测试电力通路的电压和电流。
2.3 施工计划制定详细的施工计划，包括施工时间、施工流程和施工人员的分工等，以确保施工过程有序进行。
3. 施工步骤3.1 确定安装位置根据设计要求和实际情况，确定电力柱和开关设备的安装位置，一般应选择离地面一定高度，方便维护和操作。
3.2 安装电力柱根据电力柱的安装要求，选择合适的基础设施，如混凝土基础或地脚螺栓等，将电力柱固定在地面上，并确保其垂直稳固。
3.3 安装开关设备根据开关设备的安装要求，将其安装在电力柱上，并按照电路接线图正确连接电缆和接线端子。
在安装过程中，要注意保护开关设备的表面免受损坏。
3.4 调试和测试完成开关设备的安装后，进行调试和测试工作。
首先，检查各项连接是否牢固可靠，并根据设计要求调整开关设备的参数。
其次，使用测试仪器测试电力通路的电压和电流，确保开关设备的正常运行。
3.5 试运行和验收在调试和测试完成后，进行试运行和验收工作。
根据设计要求，进行一段时间的正常运行观察，并与相关部门进行验收，确认开关设备能够满足使用要求。
4. 安全注意事项在进行电力柱上开关施工时，需要注意以下安全事项：1.施工人员需佩戴符合要求的个人防护装备，如手套、安全帽等。
2.施工期间应设置明显的警示标识，防止他人误入施工区域。
