风骏车拆装方法(电气)
05动力电池系统安装与拆卸(电箱等外设备)
第五步：插入后听到“咔嚓”声，代表插头的卡扣已 经卡到位，对插完成后如图-16所示。
定 位 槽 匹 配
图-16
定 位 槽 匹 配
图-15
卡扣
二、线束安装与拆卸
2、 低压线束安装规范（示例）
第六步：检查：用不大于20N的力，将插头向外回拔（不要拔线束），插头不会被拔出，确认插 入OK，重新将插头垂直向内补插，防止回拔造成接触不良。
▲保证电池箱至少一侧固定梁完全放置在安装台 上，才可改用推动方式移动电池箱；
▲当车底盘侧门开度＜90°时，建议先装电池箱， 后装侧门。
4
一、电池箱安装与拆卸
1、电池箱安装
第四步：安装时，请参考图-3所示电池箱固定点（焊接螺母）进行正确的安装。
固定点（含对称位置）
图-3 5
一、电池箱安装与拆卸
1、电池箱安装
三、维护开关安装与拆卸
2、电池箱维护开关拆装
安装方法：用M5X16六角法兰面螺栓（4个）进行预拧紧，如图-29，再进行最终拧紧，最终拧紧的 扭矩力要求：4N·m。 要求工具：数显扳手 。
维修开关组件（带保险）
图-29
三、维护开关安装与拆卸
3、接线盒维护开关拆装
★拆卸维修开关步骤：
按住A点，沿着B方向拉拉手
图-1
注意事项 1、吊装带结实、耐用； 2、吊装扣无松脱隐患； 3、穿防砸鞋。
3
一、电池箱安装与拆卸
1、电池箱安装
第二步：用叉车将电池箱运输至安装位置前，准备装车。叉车运输务必保证电池箱平行于 车身长度方向，如图-2所示。
第三步：抬起电池箱，缓慢移动电池箱至车内。
2024-图解汽车发电机
维修提示: 压接的零件
(1/1)
重新组装
1. 安装发电机电刷座 2. 目视检查
电刷座
安装发电机电刷座总成
(1/1)
重新组装
1. 安装发电机皮带轮
SST1-B 〔发电机转子轴扳手-B〕
SST1-B 〔发电机转子轴扳手-B〕
安装发电机皮带轮
SST1-A 〔发电机转子轴扳手-A〕
(1/2)
重新组装
支架
部件
传动皮带
发电机
(1/1)
安装
2. 连接发电机电缆和连接器
部件
(1/1)
安装
3. 连接蓄电池负极〔-〕端子电缆
部件
(1/1)
安装
1. 安装发电机
螺栓〔B〕 发电机 轴套
安装发电机
贯穿螺栓〔A〕 贯穿螺栓〔A〕
托架〔发动机一侧〕
(1/1)
安装
1. 拆卸传动皮带
传动皮带
安装发电机
安装螺栓
安装螺栓
部件
(1/1)
分解
2. 拆卸发电机电刷座总成
发电机端子绝缘体
电刷座
后端盖
部件
(1/1)
分解
3. 拆卸发电机调节器总成
部件
(1/1)
分解
4. 拆卸整流器
部件
(1/1)
分解
5. 拆卸发电机转子总成
部件
转子 驱动端盖
整流器端盖
(1/1)
分解
1.拆卸发电机皮带轮
SST1-B〔发电机转子轴扳手-B〕
SST1-B〔发电机转子轴扳手-B〕
拆卸发电机皮带轮
SST1-A 〔发电机转子轴扳手-A〕
(1/2)
分解

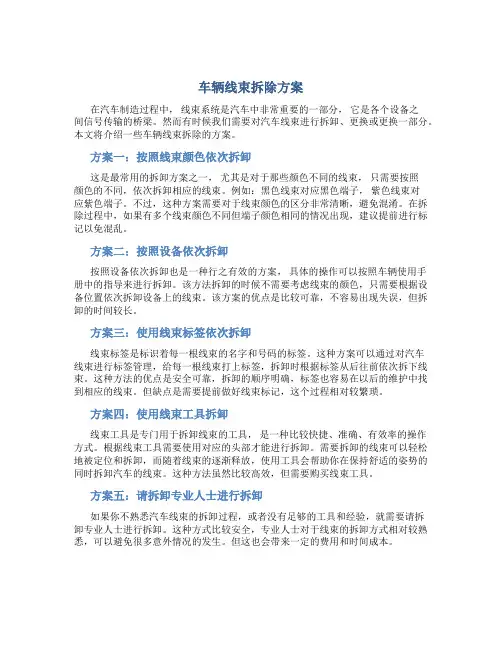

车辆线束拆除方案
车辆线束拆除方案在汽车制造过程中，线束系统是汽车中非常重要的一部分，它是各个设备之间信号传输的桥梁。
然而有时候我们需要对汽车线束进行拆卸、更换或更换一部分。
本文将介绍一些车辆线束拆除的方案。
方案一：按照线束颜色依次拆卸这是最常用的拆卸方案之一，尤其是对于那些颜色不同的线束，只需要按照颜色的不同，依次拆卸相应的线束。
例如：黑色线束对应黑色端子，紫色线束对应紫色端子。
不过，这种方案需要对于线束颜色的区分非常清晰，避免混淆。
在拆除过程中，如果有多个线束颜色不同但端子颜色相同的情况出现，建议提前进行标记以免混乱。
方案二：按照设备依次拆卸按照设备依次拆卸也是一种行之有效的方案，具体的操作可以按照车辆使用手册中的指导来进行拆卸。
该方法拆卸的时候不需要考虑线束的颜色，只需要根据设备位置依次拆卸设备上的线束。
该方案的优点是比较可靠，不容易出现失误，但拆卸的时间较长。
方案三：使用线束标签依次拆卸线束标签是标识着每一根线束的名字和号码的标签。
这种方案可以通过对汽车线束进行标签管理，给每一根线束打上标签，拆卸时根据标签从后往前依次拆下线束。
这种方法的优点是安全可靠，拆卸的顺序明确，标签也容易在以后的维护中找到相应的线束。
但缺点是需要提前做好线束标记，这个过程相对较繁琐。
方案四：使用线束工具拆卸线束工具是专门用于拆卸线束的工具，是一种比较快捷、准确、有效率的操作方式。
根据线束工具需要使用对应的头部才能进行拆卸。
需要拆卸的线束可以轻松地被定位和拆卸，而随着线束的逐渐释放，使用工具会帮助你在保持舒适的姿势的同时拆卸汽车的线束。
这种方法虽然比较高效，但需要购买线束工具。
方案五：请拆卸专业人士进行拆卸如果你不熟悉汽车线束的拆卸过程，或者没有足够的工具和经验，就需要请拆卸专业人士进行拆卸。
这种方式比较安全，专业人士对于线束的拆卸方式相对较熟悉，可以避免很多意外情况的发生。
但这也会带来一定的费用和时间成本。
总结以上几种方案都是拆卸车辆线束的常见方式，不同的方式适合不同的场景。

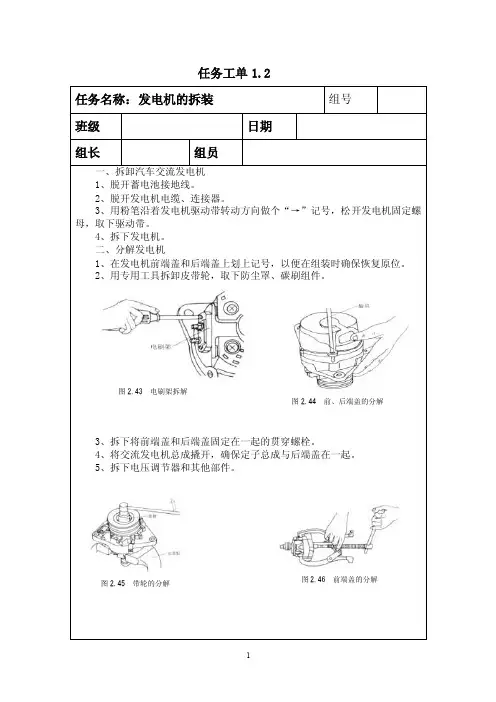

任务工单12发电机的拆装
任务工单1.2相关的理论知识（一）交流发电机的构造1-后端盖 2-电刷架3-电刷 4-电刷弹簧压盖 5-硅二极管6-散热板7-转子 8-定子总成 9-前端盖 10-风扇 11-带轮图1-19 JF132型交流发电机结构图普通交流发电机从整体上看，由一台三相同步交流发电机和6只硅二极管构成的三相桥式全波整流器所组成。
如图1-19所示，它主要由转子、定子、电刷、整流器、前后端盖、风扇、皮带轮等组成。
1、转子转子的功用是产生磁场，转子由磁轭、励磁绕组(又称磁场绕组)、爪极和滑环、转子轴组成，如图1-20所示。
1-滑环 2-轴 3-爪极 4-磁轭 5-磁场绕组图1-20交流发电机转子2、定子定于的功用是产生感应电动势，它由定子铁芯和定子绕组组成，结构如图1-21所示。
1-定子铁芯 2-定子槽 3-铆钉 4-定子绕组 N-中性点图1-21 定子结构与三相绕组的星型连接图为了保证三相定子绕组能够产生频率和幅值相同、相位相差120度电角度的三相交流电，定子绕组线圈的绕制和在定子铁心槽中的嵌入应符合一定规律。
3、整流器交流发电机整流器的作用是将发电机定子绕组产生的三相交流电变换为直流电。
一般由6只硅整流二极管和散热板所组成。
交流发电机整流二极管有正极管和负极管之分，引出线为正极的二极管称为正极管，引出线为负极的二极管称为负极管。
如图1-23所示。
4、端盖和电刷总成前、后端盖均由铝合金压铸或用砂模铸造而成。
因为铝合金为非导磁材料，可减少漏磁并具有轻便、散热性能良好等优点。
为了提高轴承孔的机械强度，增加其耐磨性，发电机端盖的轴承座内镶有钢套。
（二）交流发电机的工作原理1、交流发电机的发电原理1-转子 2-定子 3-整流器图1-27 交流发电机工作原理发电机的三相定子绕组按一定规律分布在发电机的定子槽中，互相差120电角度。
交流发电机的磁路是：转子爪极的磁力线从转子的N极出发，穿过转子与定子之间很小的气隙进入定子铁心，最后又经过空气隙回到相邻的S极，并通过磁轭构成了磁回路，如图1-28所示。
汽车发电机拆装实训操作流程
汽车发电机拆装实训操作流程一、拆卸发动机附件1．按照规定的顺序预松拆卸排气歧管固定螺栓。
2．按照规定的顺序预松拆卸进气歧管固定螺栓。
3．按照规定的顺序预松拆卸水泵固定螺栓。
4．按照规定的顺序预松拆卸发电机固定螺栓。
5．拆卸点火线圈组件。
6．按照规定的顺序预松拆卸气门室罩盖固定螺栓。
7．调整曲轴正时标记点，使曲轴皮带轮正时标记点与发动机前端盖上标记点对齐。
8．固定飞轮拆卸曲轴皮带轮。
二、拆卸气缸盖1.按照规定顺序拆卸发动机前端盖固定螺栓。
2.按照规定顺序拆卸张紧器3.拆卸曲轴正时链条挡板。
4.拆卸曲轴正时链条。
5.按照规定顺序拆卸凸轮轴轴承盖，并取下凸轮轴。
6.按照规定顺序拆卸油底壳固定螺栓。
7.拆卸集滤器。
8.按照规定顺序拆卸下曲轴箱。
9.按照规定顺序拆卸气缸盖固定螺栓。
10.拆卸气缸垫。
三、拆卸活塞连杆组（以1缸活塞连杆组拆卸为例）1.用指针式扭力扳手将曲轴旋转至1缸下止点位置。
2.观察检查确认装配标记。
3.清洁气缸体表面胶质、气缸体顶部积碳。
4.预松、拆卸1缸连杆轴承盖固定螺栓。
5.拆卸连杆轴承盖，取下连杆盖，并从连杆盖上取下连杆轴瓦。
（注意：记录下活塞标记）。
6.拆卸活塞连杆组件并观察其标记点，用手锤手柄将指定活塞顶出；（注意：另一只手在下方接住活塞，避免活塞掉在地上。
）。
7.做标记。
8.使用活塞环钳分别取下第一、二道气环。
9.用手按照油环的环绕方向取下油环。
四、拆卸曲轴飞轮组1.预松、拆卸第一道曲轴主轴承盖固定螺栓，并注意其标记点。
2.预松、拆卸第五道曲轴主轴承盖固定螺栓，并注意其标记点3.预松、拆卸第二道曲轴主轴承盖固定螺栓，并注意其标记点4.预松、拆卸第四道曲轴主轴承盖固定螺栓，并注意其标记点5.预松、拆卸第三道曲轴主轴承盖固定螺栓，并注意其标记点6.拆卸曲轴，并按照规定顺序摆放主轴承盖。
五、安装曲轴并测量曲轴轴向间隙1.安装调整曲轴轴向间隙的止推垫片，在气缸体曲轴主轴颈安装部位以及曲轴主轴颈部位涂抹润滑油，安装曲轴。
长城风骏5皮卡间歇性故障排除1例
长城风骏5皮卡间歇性故障排除1例
杜蔚然;刘颖;刘江涛
【期刊名称】《汽车维修》
【年(卷),期】2017(0)5
【摘要】有1辆长城风骏5皮卡进厂维修,据驾驶员反映,车辆正常行驶时突然熄火,无法再次起动。
驾驶员曾尝试用手按压手油泵,再次开启钥匙起动无效。
维修人员到车下检查,发现油箱出油管连接良好无破损、渗漏,但柴油滤清器用1根塑料管短接、绕过。
询问驾驶员后得知,驾驶员接手此车后发现发动机无力,怀疑柴油滤清器堵塞,于是私自将柴油滤清器'短路'。
【总页数】1页(P25)
【作者】杜蔚然;刘颖;刘江涛
【作者单位】
【正文语种】中文
【相关文献】
1.长城皮卡风骏5柴油机热车无法起动故障检修
2.长城风骏5皮卡电气故障两例
3.风骏皮卡进气系统故障排除
4.长城风骏车型故障排除3例
5.品鉴长城风骏可得千元奖励风骏十项全能品鉴会3月全国启动
因版权原因，仅展示原文概要，查看原文内容请购买。
动力电池的拆装步骤及注意事项
动力电池的拆装步骤及注意事项嘿，朋友们！今天咱来聊聊动力电池的拆装，这可不是个小事情啊！先来说说拆的步骤。
你得像个细心的侦探一样，先把电源关掉，这可太重要啦，就好比你要去拆一个炸弹，不先把引信拔掉那可不行！然后呢，把那些连接的线束啊，插件啊，小心翼翼地松开，就像对待宝贝一样，千万别粗鲁。
接下来就是拆固定装置啦，就像是解开束缚着宝贝的绳索。
哎呀，你可别小看这每一步啊！就拿关电源来说，要是没关好，那后果可不堪设想，说不定就会“噼里啪啦”一阵火花带闪电，吓人不？再讲讲装的步骤。
嘿，这就像是给一个精密的机器重新组装零件。
先把动力电池稳稳地放好，要放得端正，不能歪七扭八的。
然后把那些线束、插件啥的，准确无误地接上，就像拼图一样，每一块都要放对地方。
接着把固定装置弄好，让电池安安稳稳地待在那里。
这里面的注意事项可多了去啦！比如说，在拆装过程中，你得轻拿轻放，这可不是你家的大萝卜，可以随便扔来扔去的。
还有啊，要注意电池的极性，正负极可别弄反了，不然那可就出大乱子啦，就像你走路走反了方向一样。
而且，一定要保证操作环境的干净整洁，不能有灰尘啊、杂物啊啥的，这就好比你不能让一粒沙子掉进你精密的手表里。
再就是，你得有专业的工具啊，别拿着个扳手就想去拆动力电池，那可不行！就像你不能用筷子去夹石头一样，得用对工具才行。
你想想看，动力电池那可是电动汽车的心脏啊！要是拆装不好，那车还能跑起来吗？所以啊，咱可得认真对待，不能马虎。
总之呢，动力电池的拆装可不是闹着玩的，得小心谨慎，一步一个脚印地来。
就像走钢丝一样，得稳稳当当的。
咱可不能因为一时的粗心大意，让这个重要的“心脏”出了问题。
大家记住了吗？可别不当回事儿啊！。
电气线路设备拆卸操作规程
电气线路设备拆卸操作规程1. 规程目的本操作规程旨在确保电气线路设备的安全拆卸，并指导操作人员进行正确的操作步骤。
2. 适用范围本规程适用于电气线路设备的拆卸过程，包括但不限于电缆、开关、继电器等设备。
3. 安全措施在进行电气线路设备拆卸之前，操作人员必须严格遵守以下安全措施：- 确保设备断电，并采取必要的断电措施，例如拉下断路器或切断电源。
- 使用正确的个人防护装备，包括绝缘手套、护目镜等，以防止触电或其他意外伤害。
- 在拆卸过程中谨慎操作，避免破坏设备或引发其他危险。
4. 拆卸步骤4.1 准备工作在开始拆卸电气线路设备之前，进行以下准备工作：- 确认设备的电源已彻底切断。
- 清理工作区域，确保没有杂物或障碍物。
- 确认拆卸工具的完好和适用性。
4.2 拆卸过程按照以下步骤进行电气线路设备的拆卸：1. 根据设备手册或相关指引，了解设备的内部结构和连接方式。
2. 使用合适的工具拆开设备盖板或罩子。
3. 仔细检查设备内部的连接线路，记下每个连接点的位置和连接方式。
4. 解开连接线路，可使用适当的工具进行拆卸。
5. 拆卸完成后，妥善保管设备的零部件，防止丢失或损坏。
5. 结束工作拆卸工作完成后，进行以下收尾工作：- 清理工作区域，清除可能存在的杂物和垃圾。
- 确认所有拆卸设备的零部件都已妥善保管。
- 关闭工作区域的门窗，确保安全。
6. 安全注意事项- 操作人员在拆卸过程中应遵守相关安全规定和操作准则。
- 如遇到不熟悉或不确定的情况，应及时寻求专业人员的指导和帮助。
- 不得随意更改设备的内部连接线路或进行其他未经授权的操作。
7. 常见问题与解决方法7.1 无法拆卸设备盖板- 确认已使用正确的拆卸工具进行操作。
- 确认设备的通电状态已经彻底切断。
7.2 无法解开连接线路- 仔细查看连接线路的固定件和连接方式，确认是否存在特殊的解开方法。
- 尝试使用适当的工具，如拆卸钳或螺丝刀等，进行解开操作。
8. 相关注意事项- 拆卸过程中产生的废弃物和残留物应妥善处理，以防污染环境。
几十款车的拆装方法
几十款车的拆装方法拆装车辆是一个复杂而精细的过程，需要掌握一定的技巧和知识。
下面介绍几十款车的拆装方法。
1.拆装丰田汉兰达-首先，打开引擎盖，取下车辆上面的油杆盖和散热器。
-接下来，用扳手拆下发动机传动带，将其从动力系统中解开。
-然后，拆下车辆的排气系统，包括排气管和喉咙。
-再次，使用千斤顶将车辆抬起，并放置在安全支架上，以准备拆卸底盘。
-拆卸底盘时，需要注意拆除底盘固定螺丝和连接底盘的其他部件。
-最后，将底盘从车身上拆下，并开始拆卸其他部件，如传动系统、刹车系统和电气系统。
2.拆装本田雅阁-首先，打开引擎盖，移除发动机盖和电线连接器。
-接下来，拆下排气管和排气喉咙。
-然后，使用千斤顶将车辆抬起，并放置在安全支架上。
-拆卸底盘时，需要注意拆卸底盘固定螺丝和连接底盘的其他部件。
-取下车辆的刹车系统，包括刹车盘、刹车片和刹车油缸。
-最后，拆卸传动系统，包括变速器和传动轴。
3.拆装奥迪A6-首先，取下车辆的前格栅和前灯，用扳手拆卸固定螺栓。
-接下来，打开引擎盖，取下电线连接器和散热器。
-然后，拆卸底盘，包括固定螺丝和连接底盘的其他部件。
-使用千斤顶将车辆抬起，并放置在安全支架上。
-拆卸车辆的刹车系统，包括刹车盘、刹车片和刹车油缸。
-最后，拆卸车辆的传动系统，包括变速器和传动轴。
4.拆装宝马X5-首先，打开引擎盖，取下电线连接器和散热器。
-接下来，拆卸底盘，包括固定螺丝和连接底盘的其他部件。
-使用千斤顶将车辆抬起，并放置在安全支架上。
-取下车辆的刹车系统，包括刹车盘、刹车片和刹车油缸。
-拆卸车辆的传动系统，包括变速器和传动轴。
-最后，拆下车辆的后轮，用扳手拆卸螺栓。
汽车电瓶搭火线连线及拆除的步骤
汽车电瓶搭火线连线及拆除的步骤汽车电瓶是车辆的重要组成部分之一，搭火线的意思是将一辆正常工作的车与发动机无法启动的车连接在一起，通过正常工作车的电池提供电源来帮助启动发动机。
然而，在搭火线之前，我们需要了解正确的操作步骤，以避免任何潜在的安全风险。
下面是汽车电瓶搭火线连接及拆除的详细步骤：步骤1：选择正确的工具和设备在进行汽车电瓶搭火线之前，我们需要确保有正确的工具和设备。
首先，我们需要一对电瓶连接线，应该长度适中且具有良好的导电性能。
其次，我们需要手套和护目镜等个人防护装备，以确保自身安全。
此外，我们还需要一辆正常工作的车辆来提供电源。
步骤2：找到电瓶位置在搭火线之前，我们需要找到故障车辆的电瓶位置。
大多数车辆的电瓶位于发动机舱盖下的一个箱子中。
打开发动机舱盖并找到一个带有“+”和“-”符号的电瓶。
步骤3：连接正极首先，我们需要将一端的红色正极连接线连接到正常工作车辆的电瓶上。
正极通常由一个红色塑料帽标识。
松开电瓶上的螺母，并将正极连接线上的金属夹子固定在电瓶的正极上。
步骤4：连接负极接下来，在正常工作车辆上找到负极，通常由一个黑色塑料帽标识。
将连接线的另一端的黑色负极夹子固定在正常工作车辆的负极上。
步骤5：连接正极到故障车辆现在，将连接线的另一端的红色正极夹子固定在故障车辆的正极上。
确保所有连接紧密且稳固。
步骤6：连接负极到故障车辆最后，将连接线的另一端的黑色负极夹子固定在故障车辆的负极上。
步骤7：启动发动机现在，我们可以从正常工作车辆上启动发动机。
当发动机启动后，保持发动机运行几分钟，以充电故障车辆的电瓶。
这样，故障车辆的电瓶就可以获得足够的电力来启动自己的发动机了。
步骤8：拆除连接线一旦故障车辆的发动机启动后，应先拆除负极夹子，然后是正极夹子。
确保在拆除之前关掉两辆车的发动机。
需要注意的是，在搭火线的过程中，我们必须牢记安全第一、下面是一些需要注意的事项：1.搭火线时要确保两辆车停在平坦稳定的地面上，远离任何易燃物质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
进入二号保险盒
每天进步一点点
长城汽车股份有限公司
第三节四门线束的安装
接地板线束 玻璃升降器电机
闭锁器
后门
低音扬声器
注意：四门线束中 1、后门线束为左右舵通00L型不配置玻璃升降器
每天进步一点点
长城汽车股份有限公司
第三节四门线束的安装
右舵左前门线束
门窗开关 玻璃升降器电机
汽车音响系统的装配
每天进步一点点
长城汽车股份有限公司
目
天线的装配
录
K2车型音响系统简介
CD机的装配
扬声器的装配
每天进步一点点
长城汽车股份有限公司
K2车型音响系统配 置
K2车型汽车音响系统分标准、豪华两中配置。
一、标准配置 卡带机+两个前门扬声器+两个后门扬声器+拉杆天线
二、豪华配置
单碟CD机+两个前门扬声器+两个后门扬声器+两个前门高音 扬声 器+拉杆天线
长城汽车股份有限公司
K2空调 系统简介
长城风骏皮卡空调系统为冷暖一体式、手动控制空调系统。压缩机 采 用重庆建设生产的JSS-D14型旋叶式压缩机，蒸发器内部带有空气过滤 装置。 采暖热量来源：发动机冷却水。
本系统分豪华、标准两种配置；
标准配置不带后排风道。
每天进步一点点
K2长城汽车股份有限公司 车型空调系统组成 9 12 10 11
图1
图2
每天进步一点点
刮水器总成的安装
前刮水电机的安装
前刮电机零件图
线束护套 固定支架
每天进步一点点
刮水器总成的安装
前刮水电机的安装（如图）
第一步：将前雨刮电机总成从前围安装孔处装入雨刮连杆的 球碗内。
每天进步一点点
刮水器总成的安装
前刮水电机的安装（如图）
注：贮液干燥器、膨胀阀随总成供货
每天进步一点点
压缩机的装配 长城汽车股份有限公司
Q1461040 六角头螺栓、弹簧 垫圈和平垫圈组合件 两个
压缩机支架 Q218B1035+Q4031 0+Q40110 内六角 圆柱头螺钉+弹簧 垫圈+平垫圈 两 个
压缩机线束 插接件
标准件拧紧力矩：50±5N.m
每天进步一点点
每天进步一点点
长城汽车股份有限公司
风骏全车线束配置
风骏皮卡全车线束以P00车型为例主要包括以下线束： 4001020-P00 电源线束总成 4002010-P00 左前侧面车门线束总成 4002020-P00 右前侧面车门线束总成 4002030-P00 左后侧面车门线束总成 4002040-P00 右后侧面车门线束总成 4002050-P00 顶篷前线束总成 4003010-P00 仪表板及控制台线束总成 4004010-P00 座舱线束总成 4004020-P00 变速箱线束总成 4010010-P00 车架线束总成 4011010-P00 机舱线束总成 （发动机线束随发动机总成）
每天进步一点点
长城汽车股份有限公司
二、后门扬声器的安装
1、将卡扣（3746103-P00）安装后门内板上扬声器 安装孔内； 2、将后门线束上扬声器安装插接件与扬声器对接； 3、将扬声器下部安装支架插入后门内板安装方孔中， 使 用规定标准件将前门扬声器总成拧紧。 标准件型号：Q2734813 十字槽大半圆头自攻螺钉
Q1840625 六角头法兰面螺栓 2 个 冷凝器 贮液干燥器
蒸发器 高压硬管Ⅰ 压缩机 高压软管
高压硬管Ⅱ Q1840825 六角头法兰面螺栓 1个 高压端加注口
标准件拧紧力矩： Q1840625 ：6～12N.m
Q1840620 ：6～12N.m
Q1840825 ：17～25N.m 低压端加注口 Q1840620 六角头法兰面螺栓 1 个
注意：后门扬声器安装 时线束不能被扬声器压 住，防止线束损坏！
每天进步一点点
长城汽车股份有限公司
三、前门高音扬声器的安装
1、将高音扬声器用自攻螺钉固定 在门
芯板相应安装位置； 2、门芯板装配时，将高音扬声器 自 带插接件与前门线束上相应插接 件 对插，并固定在前门内板上。
Q2713595 十字槽盘头自攻螺钉 3个
每天进步一点点
长城汽车股份有限公司 天线的安装
一、天线的安装 1、先将天线上信号线插头沿侧围上安装 孔塞入，在侧围下部的圆孔中将信号线 插头露出。
2、将天线安装在侧围上，用标准件拧紧。 标准件型号： Q2140516 十字槽盘头螺 钉
每天进步一点点
长城汽车股份有限公司
二、天线信号线的安装 将天线信号线固定到仪表板中间送风道 与仪表板左侧送风道上。（如右图） 待仪表板本体安装后，将天线信号线与 天线对插在一起，要求对插牢、可靠。 （见下图）
对插后固定在前门内板上
每天进步一点点
小开关
每天进步一点点
左前门玻璃升降器开关的安装
左前门玻璃升降器包括玻璃升降控制开关和电动后视镜调节开 关，与哈弗车工用一个开发平台，可以互换。
左前门玻璃升降器
每天进步一点点
左前门玻璃升降器开关的安装
第一步，插接升降器线束护套，然后插接电动后视镜线束护套， 插接好后要听到“咔哒”声。
升降器开 关护套
电动后视镜 调节开关
每天进步一点点
左前门玻璃升降器开关的安装
第二步，将左前门玻璃升降器开关安装在门芯板上，卡子要 卡到位。
每天进步一点点
左前门玻璃升降器开关的安装
第三步，拧紧固定螺丝。
其他门玻璃升降器除没有电动后视镜线束开关外，其他与左 前门的安装方法一致。
左后门
每天进步一点点
仪表亮度调节开关的安装（如图） 开关堵盖
每天进步一点点
长城汽车股份有限公司 扬声器的安装
一、前门扬声器的安 装
1、将卡扣（3746103-P00）安装前门内板上扬声器 安装孔内； 2、将前门线束上扬声器安装插接件与扬声器对接； 3、将扬声器下部安装支架插入前门内板安装方孔中， 使用规定标准件将前门扬声器总成拧紧。 标准件型号：Q2734813 十字槽大半圆头自攻螺钉
风骏车关键零部件的拆装方法 （电气部分）
每天进步一点点
风骏车的电气部分讲解目录
第一节 全车线束的装配 第二节 第三节 第四节 第五节 第六节 第七节 空调系统的装配 汽车音响系统的装配 小开关 雨刷器 四门锁的安装 组合开关
第八节
第九节
洗涤器
其他电气零部件
每天进步一点点
长城汽车股份有限公司
全车线束的装配
除霜风道与仪表板侧出风口贴合紧 密
每天进步一点点
长城汽车股份有限公司 后排风道的装配
暖风机
注意：后排中间风 道与暖风机相接、 各风道之间插入距 离应不小于10mm。
后排中间风道
5207144-P00 加液管固定卡 扣 4个
后排左侧风道 后排右侧风道
每天进步一点点
长城汽车股份有限公司
低压软管
空调管路的装配
闭锁器
低音扬声器 每天进步一点点
长城汽车股份有限公司
第三节四门线束的安装
右前门线束
闭锁器、门锁开关
门窗电机
右前门电窗开关 低音扬声器 电动后视镜开关 每天进步一点点
长城汽车股份有限公司
第四节仪表线束的安装
一号保险盒
一号保险盒 接变速箱线束 体积较大的三个护套接机舱线束
每天进步一点点
长城汽车股份有限公司
第四节仪表线束的安装
前后雾灯开关
闪光继 电器、 间歇继 电器 接地版
搭铁
接机舱
接前门线束
每天进步一点点
长城汽车股份有限公司
空调系统的装配
每天进步一点点
长城汽车股份有限公司 目
录
空调系统简介
压缩机的装配 HVAC的装配
风道的装配
空调管路的装配 空调控制面板的装配 冷凝器的装配
每天进步一点点
每天进步一点点
长城汽车股份有限公司 装配方法及注意事项
一、线束的连接 1、将天线信号线接头插在CD机（卡带机） 机体后相应的插槽中，插接牢固可靠；
2、将CD机（卡带机）输入、输出插接件分 别插入机体后相应的插槽中。
注意：天线信号线插头插接不到位可能回 引起收音功能不能正常工作！ 二、CD机（卡带机）的固定 将CD机（卡带机）安装在仪表板安装 位置，并用规定的标准件拧紧。 标准件型号：Q2734816 十字槽大半 圆头自攻螺钉 数量：4个
每天进步一点点
长城汽车股份有限公司
第一节车架线束的安装
车速传感器 倒档开关 两驱MT线束
接仪表线束 注意安装时此端与仪表 线束对插必须可靠牢固
每天进步一点点
长城汽车股份有限公司
第二节 电源及发动机线束的安装
在机油尺固定支架上安装电源负极搭铁
电源正极线接起动机正极
发动机线束与机舱线束连接部分位于左打 灯附近支附近
四驱开关的安装（如图）
四驱开关
四驱开关
每天进步一点点
门灯开关的安装
前门门灯开关的安装（如图）
将左前门门灯开关线束护套与开关插接好，装入车身安装孔 中，用螺丝将其固定牢固。
每天进步一点点
门灯开关的安装
后门门灯开关的安装（如图）
将后门门灯开关线束护套与开关插接好，装入车身安装孔中， 用螺丝将其固定牢固，在将螺丝盖帽将螺丝孔盖好。
每天进步一点点
长城汽车股份有限公司 CD机、卡带机的装 配
K2车型音响系统CD机、卡带机为两个配套商供货：
江苏天宝汽车电子有限公司产品型号： CD机：CD-381
卡带机：TP-9105
深圳航盛电子股份有限公司产品型号： CD机：HS-C1074
