各类排污口标志牌制作图样
排放口标志牌规格及式样
排放⼝标志牌规格及式样排放⼝及危废标志牌技术规格及式样⼀、排污⼝标识设置依据《环境保护图形标志-排放⼝（源）》（GB15562.1-1995）《关于印发排放⼝标志牌技术规格的通知》（环办[2003]95号）⼆、排放⼝标志牌技术规格⼀、环保图形标志1.环保图形标志必须符合原国家环境保护局和国家技术监督局发布的中华⼈民共和国国家标准GB15562.1-1995《环境保护图形标志》排放⼝（源）和GB15562.2-1995《环境保护图形标志》固体废物贮存（处置）场的要求。
2.图形颜⾊及装置颜⾊（1）提⽰标志：底和⽴柱为绿⾊，图案、边框、⽀架和⽂字为⽩⾊；（2）警告标志：底和⽴柱为黄⾊，图案、边框、⽀架和⽂字为⿊⾊。
3.辅助标志内容（1）排放⼝标志名称；（2）单位名称；（3）编号；（4）污染物种类；（5）XX环境保护局监制。
4.辅助标志字型：⿊体字。
5.标志牌尺⼨（1）平⾯固定式标志牌外形尺⼨①提⽰标志：480×300mm②警告标志：边长420mm（2）⽴式固定式标志牌外形尺⼨①提⽰标志：420×420mm②警告标志：边长560mm③⾼度：标志牌最上端距地⾯2m 地下0.3m⼆、标志牌材料1.标志牌采⽤1.5—2mm冷轧钢板；2.⽴柱采⽤38×4⽆缝钢管；3.表⾯采⽤搪瓷或者反光贴膜。
三、标志牌的表⾯处理1.搪瓷处理或贴膜处理；2.标志牌的端⾯及⽴柱要经过防腐处理。
四、标志牌的外观质量要求1.标志牌、⽴柱⽆明显变形；2.标志牌表⾯⽆⽓泡，膜或搪瓷⽆脱落；3.图案清晰，⾊泽⼀致，不得有明显缺损；4.标志牌的表⾯不应有开裂、脱落及其它破损。
三、废⽔、废⽓、噪声和⼀般固体废物标志牌式样1：平⾯标志牌（提⽰标志，适合于室内外悬挂。
尺⼨：480×300mm，）2：⽴式标志牌（提⽰标志，适合于室内外独⽴摆放或树⽴。
正、背⾯尺⼨：420×420mm，⽴柱⾼度：标志牌最上端距地⾯2m地下0.3m，）2、排放⼝编号：按照⽔-01、02顺序编号。

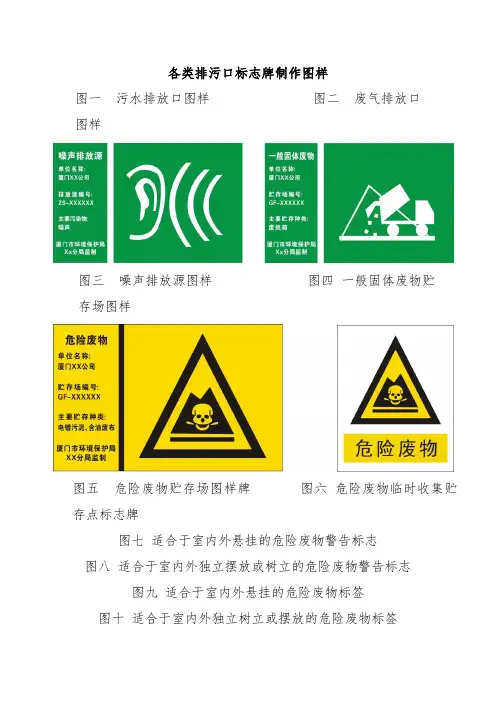

各类排污口标志牌制作图样
各类排污口标志牌制作图样
图一污水排放口图样图二废气排放口
图样
图三噪声排放源图样图四一般固体废物贮
存场图样
图五危险废物贮存场图样牌图六危险废物临时收集贮
存点标志牌
图七适合于室内外悬挂的危险废物警告标志
图八适合于室内外独立摆放或树立的危险废物警告标志
图九适合于室内外悬挂的危险废物标签
图十适合于室内外独立树立或摆放的危险废物标签
图十一粘贴于危险废物储存容器上的危险废物标签
图十二系挂于袋装危险废物包装物上的危险废物标签
图十三危险废物种类。
排放口标志牌规格及式样
排放口及危废标志牌技术规格及式样《环境保护图形标志-排放口（源）》（GB15562. 1-1995）《关于印发排放口标志牌技术规格的通知》（环办［2003195号）二、排放口标志牌技术规格一、环保图形标志1.环保图形标志必须符合原国家环境保护局和国家技术监督局发布的中华人民共和国国家标准GB15562. 1-1995《环境保护图形标志》排放口（源）和GB15562. 2-1995《环境保护图形标志》固体废物贮存（处置）场的要求。
2.图形颜色及装置颜色（1）提示标志：底和立柱为绿色，图案、边框、支架和文字为白色；（2）警告标志：底和立柱为黄色，图案、边框、支架和文字为黑色。
3.辅助标志内容（1）排放口标志名称；（2）单位名称；（3）编号；（4）污染物种类；（5） XX环境保护局监制。
4.辅助标志字型：黑体字。
5.标志牌尺寸（1）平面固定式标志牌外形尺寸①提示标志：480 X 300mm②警告标志：边长420mm（2）立式固定式标志牌外形尺寸①提示标志：420 X 420mm②警告标志：边长560mm③高度：标志牌最上端距地面2m地下0. 3m二、标志牌材料1.标志牌采用1. 5一2mm冷轧钢板；2.立柱采用38X4无缝钢管；3.表面采用拡瓷或者反光贴膜。
三、标志牌的表面处理1.据瓷处理或贴膜处理：2.标志牌的端面及立柱要经过防腐处理。
四、标志牌的外观质量要求 1. 标志牌、立柱无明显变形；2. 标志牌表面无气泡，膜或掘瓷无脱落：3. 图案清晰，色泽一致，不得有明显缺损；4. 标志牌的表面不应有开裂、脱落及其它破损。
三、废水、废气、噪声和一般固体废物标志牌式样1:平面标志牌（提示标志，适合于室内外悬挂。
尺也480X300mm,）480x300 mm囲体废修E 存场幵越・#«：2：立式标志牌（提示标志，适合于室内外独立摆放或树立。
正、背面尺寸：420X420rnm,立柱 高度：标志牌最上端距地面2m 地下0・3m,）废口■Ik 口 ■号:H-O1污水排放口口■号：噪声琳放源 策仪名杯P-01机植UMM420x420mmp背面污水排放口1、污水排放口标志牌尺寸颜色平面悬挂尺寸：48 X 30cm底色：绿色：字体：黑体字，白色如不便悬挂，可使用立式标志牌，尺寸：42 X 42cm （正面为排放口名称、反面为图案）。
各类排污口标志牌制作图样
各类排污口标志牌制作图样
图一污水排放口图样图二废气排放口
图样
图三噪声排放源图样图四一般固体废物贮
存场图样
图五危险废物贮存场图样牌图六危险废物临时收集贮存点标志牌
图七适合于室内外悬挂的危险废物警告标志
图八适合于室内外独立摆放或树立的危险废物警告标志
图九适合于室内外悬挂的危险废物标签
图十适合于室内外独立树立或摆放的危险废物标签
图十一粘贴于危险废物储存容器上的危险废物标签图十二系挂于袋装危险废物包装物上的危险废物标签
图十三危险废物种类。
环保各类排污口标志牌制作图样
相关各类排污口标志牌制作图样
图一污水排放口图样图二废气排放口
图样
图三噪声排放源图样图四一般固体废物贮
存场图样
图五危险废物贮存场图样牌图六危险废物临时收集贮
存点标志牌
图七适合于室内外悬挂的危险废物警告标志
图八适合于室内外独立摆放或树立的危险废物警告标志
图九适合于室内外悬挂的危险废物标签
图十适合于室内外独立树立或摆放的危险废物标签
图十一粘贴于危险废物储存容器上的危险废物标签
图十二系挂于袋装危险废物包装物上的危险废物标签
图十三危险废物种类
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
水气生渣标识标牌
环保管理制度及危废管理制度上墙
实例
要求：
（1）对样式没有固定要求，可找打印店自行排版设计；
（2）尺寸：常规尺寸有40×60cm，50×70cm，60×80cm三种；（3）材质：写真+KT板+边框，或使用PVC板；
（4）安装：用双面胶或玻璃胶粘贴，也可打孔悬挂。
噪音排放源
尺寸：48×30cm
材质：铝板（防水防晒）/PVC
形状：提示标志正方色
位置：高噪声设备附近醒目处
雨水排放口
尺寸：48×30cm
材质：铝板（防水防晒）/PVC
形状：提示标志正方形
颜色：背景绿色，图形白色
位置：雨水排放口附近显眼处
（没有可不要）
一般固体废物
尺寸：48×30cm
材质：铝板（防水防晒）/PVC
形状：提示标志正方形（三角
形为警告标志）
颜色：背景绿色，图形白色
位置：一般固体废物暂存处
名称
样式
尺寸及要求
危险废物暂存间
尺寸：40×40cm
材质：铝板/PVC塑料板
形状：正三角形（警示）
颜色：背景黄色，图形黑色
位置：危废暂存间门口
尺寸：48×30cm
材质：铝板/PVC塑料板
形状：长方形（警示图案为
正三角形）
颜色：背景黄色，图形黑色
位置：危废暂存间内部
实例：
注意：危险废物标志的图形，带一根棒的骷颅头。
名称
样式
尺寸及要求
危险废物识别
尺寸：40×40cm（挂墙）20×20cm（粘贴）
10×10cm（系挂）
材质：铝板/背胶贴纸
企业排污口标志牌制作要求
企业排污口标志牌制作要求
1、标志牌种类
一般性污染物排放口(源)，设置提示性环境保护图形标志牌；排放剧毒、致癌物及对人体有严重危害物质的污染物排放口(源)，设置警告性环境保护图形标志牌。
（1）平面固定式标志牌
①提示标志：底为绿色，图案、边框、支架和文字为白色，尺寸480×300mm（外观、尺寸如下）；
②警告标志：底为黄色，图案、边框、支架和文字为黑色，边长420mm，上缘距下沿480mm（外观、尺寸如下）。
（2）立式固定式标志牌
①提示标志：底和立柱为绿色，图案、边框、支架和文字为白色，尺寸640×400mm（注：外观与平面固定式标志牌相同，尺寸不同）；
②警告标志：底和立柱为黄色，图案、边框、支架和文字为黑色，边长560mm，上缘距下沿640mm（注：外观与平面固定式标志牌相同，尺寸不同）；
③高度：标志牌最上端距地面2m地下0.3m。
2、标志牌材料
（1）标志牌采用1.5－2mm冷轧钢板；
（2）立柱采用38×4无缝钢管；
（3）表面采用搪瓷或者反光贴膜。
3、标志牌的表面处理
（1）搪瓷处理或贴膜处理；
（2）标志牌的端面及立柱要经过防腐处理。
4、标志牌的外观质量要求
（1）标志牌、立柱无明显变形；
（2）标志牌表面无气泡，膜或搪瓷无脱落；（3）图案清晰，色泽一致，不得有明显缺损；（4）标志牌的表面不应有开裂、脱落及其它破损。
各类排污口标志牌制作图样
各类排污口标志牌制作图样污水排放口snxx^s援族口第号：WS-XXXXXX 主要污染物：COO,厦门市环場强护局xx^sia制图样图三噪声排放源图样 图四一般固体废物贮存场图样危险废物 单性容称: an xx公司贮存场蝙号； GF-XXXXXX主要贮存种类： 电镇污渥、含油废布图一污水排放口图样图二废气排放口噪声排放源 单住名暮: snxx^^j 据盘諌划号： ZS-XXXXXX 莖要污染物：噪声 皿门市环境愷护局 XxftK 监制-骰固体废物单也客齟anxx^Rj贮存炀垢号：GF-XXKXXX走要贮存种娄: 废紙箱厦门市环燒保护局 井局监制危险废物废气排放口单症窑将： inxx^司年放口第暑： FQ-XXXXXX主鼻焉鼻胸:sa.厦门市环塩黒护局 X X ^SIS L 制凰门击环境探护周xxst局监制图五危险废物贮存场图样牌图六危险废物临时收集贮说明1.危险废物警告标志规格颜色形状:等边三角形，边长40cm 颜色:背景为黄色，斬形为黑色2.警告标志外2. 5cm氛使用于：危险废物贮存设施为房屋的，建有围墙或防护栅栏，且高度高于1O0CM时；部分危险废物利用、处置场所.图七适合于室内外悬挂的危险废物警告标志说明1＞主标识要求同附件A-1.2.主标说背面以螺丝固定，以调整支杆髙度，支杆底部可以埋于地下，也可以独立摆放，标志牌下沿距地面120cm*4,使用于：⑴危险慶物芒存设施建有围墙或防护栅栏的高度不足100CM时；⑵危险慶物贮存设施其它箝、柜等独立贮存设施的，其箱’柜上不便于悬挂时；⑶危险廣物贮存于库房一彌的，需独立摆敖时；⑷所产生的危险慶物密封不外排存放的，需独立摆放时；(5｝部分危险废物利用.赴置场折.图八适合于室内外独立摆放或树立的危险废物警告标志存点标志牌图九适合于室内外悬挂的危险废物标签说明K危险废物警告标志要求同附件A - 1 *2*危险慶物标签要求同附件B -1*3*支杆距地面120cm.4、使用于：⑴危险废物Jt存设施建有羽墻或防护栅栏的高度不足100CM时；⑵危险废物Jt存设施其它箱、柜等独立上存设施的*其箱、柜上不便于悬挂时；⑶危险废物je存于库房一隅的，需独立摆放时；⑷所产生的危险废物密封不外排存放的，需独立摆放时.图十适合于室内外独立树立或摆放的危险废物标签1＞危险废物标签尺寸颜色 寸：20 x20cm 色：醒目的橘黄色2,危险类别：按危险废物种 类选择. 典材料为不干胶印刷品.图十一粘贴于危险废物储存容器上的危险废物标签主■电静: 祀帯召赫：寿隋懂揖：•徇严锲单位：址业：稚庶； 滋■-P 生旨肅：说 明1. 危险廢物标签尺寸颜色尺 寸：10 * 10cm底 色：醒目的橘黄色 字 体：黑体字 字体颜色：黑色2. 危险类别：按危险废物种类选择.3. 材料为印刷品.图十二系挂于袋装危险废物包装物上的危险废物标签尺底字字体；黑体字 :黑色B —6危险废物种类危险分类Explopsive爆炸性危险分类符号Flammable易燃黑色字红色底有害Toxic 有毒HarmfulOxidizing助燃Corrosive 腐蚀性Irritant 刺激性Asbestos石棉not lnh«l« Duct,切甸吸入石I•生増＞图十三危险废物种类。
