用数字万用表判断三极管的管脚和极性
判断三极管极性
晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。这是三极管最基本的和最重要的特性。我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
三极管类型的判别：三极管只有两种类型，即PNP型和NPN型。判别时只要知道基极是P型材料还N型材料即可。当用多用电表R×1k挡时，黑表笔代表电源正极，如果黑表笔接基极时导通，则说明三极管的基极为P型材料，三极管即为NPN型。如果红表笔接基极导通，则说明三极管基极为N型材料，三极管即为PNP型。
三极管的基本放大电路
发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。发射极箭头向外。发射极箭头指向也是PN结在正向电压下的导通方向。硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
判断基极和三极管的类型
关键词：基极,三极管
三极管的脚位判断，三极管的脚位有两种封装排列形式，如右图：
三极管是一种结型电阻器件，它的三个引脚都有明显的电阻数据，测试时（以数字万用表为例，红笔+，黒笔-）我们将测试档位切换至二极管档（蜂鸣档）标志符号如右图：
正常的NPN结构三极管的基极（B）对集电极（C）、发射极（E）的正向电阻是430Ω-680Ω（根据型号的不同，放大倍数的差异，这个值有所不同）反向电阻无穷大；正常的PNP结构的三极管的基极（B）对集电极（C）、发射极（E）的反向电阻是430Ω-680Ω，正向电阻无穷大。集电极C对发射极E在不加偏流的情况下，电阻为无穷大。基极对集电极的测试电阻约等于基极对发射极的测试电阻，通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右（大功率管比较明显），如果超出这个值，这个元件的性能已经变坏，请不要再使用。如果误使用于电路中可能会导致整个或部分电路的工作点变坏，这个元件也可能不久就会损坏，大功率电路和高频电路对这种劣质元件反应比较明显。
大中小功率三极管判别
大中小功率三极管判别初学维修的朋友遇到难以查清的大中小功率三极管，如何判别它的极性？方法如下：1.用数字万用表二极管档测量不同材料制作的三极管会显示不同的电压降，尽管有时电压降的差别很小，但仍可从中判断三极管的类型以及三个极。
判别方法：将数字万用表拨至二极管测量档，红表笔接被测管任一引脚，黑表笔分别触碰另两引脚，如果，两次触碰显示的电压降不同，则说明红表笔接的是NPN型管b极，电压降较大对应的黑表笔接e极，电压降较小对应的黑表笔接c极。
同理，若用黑表笔接被测管任一引脚，红表笔分别触碰另两引脚，如果有两次电压降大小不同，则表明黑表笔接的是PNP管b极，电压降较大对应的红表笔接e极，电压降较小对应的红表笔接c极。
如果两次触碰的电压降均大于400mV，则表明被测管是硅管；如果两次电压降均在80～400mV之间，则表明被测管是锗管。
如果交换红、黑表笔出现多种电压降读数，则表明被测管内某PN结击穿；如果均无电压降读数，则表明被测管内部断路2 大功率晶体三极管的检测利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。
但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。
PN结较大，其反向饱和电流也必然增大。
所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k挡测量，必然测得的电阻值很小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。
3普通达林顿管的检测用万用表对普通达林顿管的检测包括识别电极、区分PNP和NPN类型、估测放大能力等项内容。
因为达林顿管的E－B极之间包含多个发射结，所以应该使用万用表能提供较高电压的R×10K挡进行测量。
4 大功率达林顿管的检测检测大功率达林顿管的方法与检测普通达林顿管基本相同。
但由于大功率达林顿管内部设置了V3、R1、R2等保护和泄放漏电流元件，所以在检测量应将这些元件对测量数据的影响加以区分，以免造成误判。
三极管的基极判断和类型
判断基极和三极管的类型三极管的脚位判断，三极管的脚位有两种封装排列形式，如右图：三极管是一种结型电阻器件，它的三个引脚都有明显的电阻数据，测试时（以数字万用表为例，红笔+，黒笔-）我们将测试档位切换至二极管档（蜂鸣档）标志符号如右图：正常的NPN结构三极管的基极（B）对集电极（C）、发射极（E）的正向电阻是430Ω-680Ω（根据型号的不同，放大倍数的差异，这个值有所不同）反向电阻无穷大；正常的PNP 结构的三极管的基极（B）对集电极（C）、发射极（E）的反向电阻是430Ω-680Ω，正向电阻无穷大。
集电极C对发射极E在不加偏流的情况下，电阻为无穷大。
基极对集电极的测试电阻约等于基极对发射极的测试电阻，通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右（大功率管比较明显），如果超出这个值，这个元件的性能已经变坏，请不要再使用。
如果误使用于电路中可能会导致整个或部分电路的工作点变坏，这个元件也可能不久就会损坏，大功率电路和高频电路对这种劣质元件反应比较明显。
尽管封装结构不同，但与同参数的其它型号的管子功能和性能是一样的，不同的封装结构只是应用于电路设计中特定的使用场合的需要。
要注意有些厂家生产一些不规范元件，例如C945正常的脚位是BCE，但有的厂家出的此元件脚位排列却是EBC，这会造成那些粗心的工作人员将新元件在未检测的情况下装入电路，导致电路不能工作，严重时烧毁相关联的元器件，比如电视机上用的开关电源。
在我们常用的万用表中，测试三极管的脚位排列图：先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),或者都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.当基极确定后,将黑表笔接基极,红表笔笔接其它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.判断集电极C和发射极E,以NPN为例:把黑表笔接至假充的集电极C,红表笔接到假设的发射极E,并用手捏住B和C极,读出表头所示C,E电阻值,然后将红,黑表笔反接重测.若第一次电阻比第二次小,说明原假设成立.体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
如何利用万用表区分三极管的极性和管脚
如何利用万用表区分三极管的极性和管脚1. 用万用表分辨三极管极性利用万用表的欧姆挡可以分辨是NPN型还是PNP型三极管，具体方法是：万用表Rx1k挡，用黑表棒按一根引脚，红表棒分别接另两根引脚，如图1所示是接线示意图。
测量两个电阻值真1R1,1R2。
黑表棒换一根引脚，红表棒接另两根引脚，测量两个电阻值2R1，2R2；黑表棒接第三根引脚，红表棒接另两引脚，测量两个电阻值3R1，3R2.将测量的三组电阻值进行比较，当某一组中的两个电阻值基本相等时，黑表棒所接的引脚为该三极管基极。
如果该组两个阻值为三组中的最小值，说明是NPN型三极管；如果该组两个阻值为最大值，说明是PNP三极管。
图1 分辨三极管极性接线示意图2.检测原理如图2所示是NPN型三极管．它有两正极相连的PN结，当黑表棒接基极、红表棒分别接另两个引脚后，因为表内电池的正极与黑表棒相连，这样给集电结和发射结加正向偏置电压，所以测量电阻值基本相等．而且为最小值，其他两种检测状态下均不可能有两个相等且为最小的阳值，这样可以确定是NPN型三极管。
图2 三极管极性检测原理示意图如图2(b)所示是PNP型三极管．两个PN结负极相连，黑表棒接基极、红表棒分别接其他两个引脚后，表内电压给两个PN加反向偏置电压，两个PN反向电阻大小一样，这样可以确定三极管是PNP型．3.1分辨NPN型三极管集电极和发射极方法前面分辨NPN型还是PNP型三极管时已经确定基极，如图3所示是分辨NPN型三极管集电极和发射极时接线示意图。
红、黑表棒任意接基极之外的另两根引脚，然后用嘴唇去同时接触黑表棒和基极．图中集电极和发射极之间电阻R是嘴唇接触时的人体电阻。
如果表针向右偏转一个角度(阻值在减小许多)，说明黑表棒所接引脚为集电极，另一个为发射极。
如果嘴唇接触时表针没有偏转，将红．黑表棒互换一次接线，再用同样方法测量一次，只要三极管是好的，必有衷针偏转现象，可以确定集电极和发射极。
图 3 分辨NPN型三极管集电极和发射极接线示意图4.分辨PNP型三极管集电极和发射极的方法如图4 所示是分辨PNP型三极管集电极和发射极接线示意图，用嘴唇取接触基极和红表棒（不是黑表棒），如表针向右偏转说明红表棒所接为集电极，另一个为发射极。

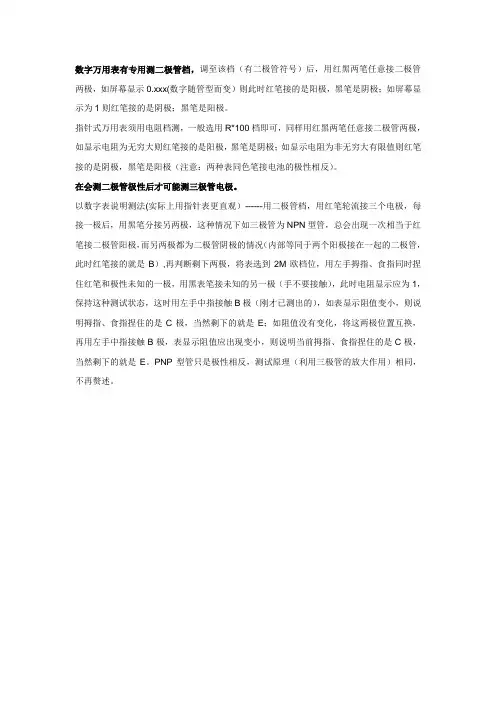

用数字万用表专用测二极管档测二极、三极的管脚
数字万用表有专用测二极管档，调至该档（有二极管符号）后，用红黑两笔任意接二极管两极，如屏幕显示0.xxx(数字随管型而变）则此时红笔接的是阳极，黑笔是阴极；如屏幕显示为1则红笔接的是阴极；黑笔是阳极。
指针式万用表须用电阻档测，一般选用R*100档即可，同样用红黑两笔任意接二极管两极，如显示电阻为无穷大则红笔接的是阳极，黑笔是阴极；如显示电阻为非无穷大有限值则红笔接的是阴极，黑笔是阳极（注意：两种表同色笔接电池的极性相反）。
在会测二极管极性后才可能测三极管电极。
以数字表说明测法(实际上用指针表更直观）------用二极管档，用红笔轮流接三个电极，每接一极后，用黑笔分接另两极，这种情况下如三极管为NPN型管，总会出现一次相当于红笔接二极管阳极，而另两极都为二极管阴极的情况（内部等同于两个阳极接在一起的二极管，此时红笔接的就是B）,再判断剩下两极，将表选到2M欧档位，用左手拇指、食指同时捏住红笔和极性未知的一极，用黑表笔接未知的另一极（手不要接触），此时电阻显示应为1，保持这种测试状态，这时用左手中指接触B极（刚才已测出的），如表显示阻值变小，则说明拇指、食指捏住的是C极，当然剩下的就是E；如阻值没有变化，将这两极位置互换，再用左手中指接触B极，表显示阻值应出现变小，则说明当前拇指、食指捏住的是C极，当然剩下的就是E。
PNP型管只是极性相反，测试原理（利用三极管的放大作用）相同，不再赘述。
三极管管脚测量
万用表测三极管管脚（简单版）3推荐首先将万用表（数字，本人已经好久没用指针式万用表了）打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。
图1 三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B极）。
图2 三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
如何使用数字万用表判断三极管的管脚极性
如何使用数字万用表判断三极管的管脚极性以S9013的三极管，假设不知它是PNP管还是NPN管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B 极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN管，当红表笔（连表内电池正极）连在基极上。
从图4可以得知，手头上的S9013为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断S9013的B极和管型找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三极管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
表打到hFE档上，S9013插到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
读数较大的那次极性就对上表上所标的字母，这时就对着字母去认S9013的C，E极。
学会了，其它的三极管也就一样这样做了，方便快速。
图5万用表上的hFE档图6判断C，E极图7判断C，E极常用三极管类型9012是PNP型三极管，9013是NPN型三极管。
9013不能代替9012使用的。
但是可用9015代替9012。
在一般情况下也可以用8550代替9012。
9011:NPN9012:PNP9013:NPN9014:NPN9015:PNP8550:PNP8050:NPN如需严格的参数资料，请查半导体手册。
三极管三个管脚识别
三极管三个管脚识别1、由三极管外形判断三个管脚2、用万用表测量判断可以用万用表来初步确定三极管的好坏及类型 (NPN 型还是 PNP 型 ),并辨别出e （发射极）、b（基极）、c（集电极）三个电极。
测试方法如下 :①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置 \× 100\或\lk\处,先假设三极管的某极为\基极\并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧 ),则假设的基极是正确的,且被测三极管为 NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧 ), 则假设的基极是正确的,且被测三极管为PNP 型管。
如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为\基极\，再重复上述测试。
②判断集电极c和发射极e:仍将指针式万用表欧姆挡置 \× 100\或\× 1k\处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极 ( 不能使b、c直接接触 ), 通过人体 , 相当 b 、 C 之间接入偏置电阻 , 读出表头所示的阻值 , 然后将两表笔反接重测。
若第一次测得的阻值比第二次小 , 说明原假设成立 , 因为 c 、 e 问电阻值小说明通过万用表的电流大 , 偏置正常。
③用数字万用表测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为内部电池的正端。
例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压降在0.6V 左右 ), 则假设的基极是正确的 , 且被测三极管为 NPN 型管。
数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时 , 先确认晶体管类型 , 然后将被测管子 e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值。
