数显表使用说明书
北京川江智能数显表用户使用说明书
川江电力智能型数显表使用说明书北 京 川 江 电 力 设 备 有 限 公 司一、概述CJ数显表系列包括普通型和智能型两大类，普通数显表主要以测量显示单相或三相电压、电流、频率、功率、功率因数等常用电力参数为主，也可以作直流电压电流信号测量用；智能型则是在普通型基础上增加RS-485接口及模拟量变送输出功能。
CJ系列数显表作为数显电测仪表的新一代产品，具有以下的特点：1）、显示倍率通过面板上按钮操作，随时可以任意设置，使用非常方便灵活；2）、适用范围广、组合功能强，可以测量常用参数的任意组合；3）、采用16位高精度AD进行数字采样；真有效值测量电压电流，精度等级高；产品命名意义：辅助代号：K 带开关量显示说明：1 单相显示 4 三相显示X 普通数显表 K 智能数显表外形尺寸：1：160×80 2：120×120功能代号：U-电压 I-电流U3-三相电压I3-三相电流 UI-电压电流组合U2-二路电压 UI3-三相电压电流组合PQ-三相功率 H-功率因数公司代号二、通用指标指标精度等级 0.2级、0.5级；频率±0.2Hz显示四位一体LED 显示；显示数据更新时间：约1 秒标称输入电流AC:1A、5A；DC4-20mA；或根据客户要求定制； 电压AC:100V、220V、380V、660V；DC75mV过量程持续：1.2 倍，瞬时：电流10 倍/5秒，电压2 倍/10 秒输入频率40Hz~65Hz辅助电源 AC（DC）85~265V电源功耗<3VA隔离耐压电源与输入为AC2kV/1min绝缘电阻≥100MΩ温度工作：－15～+60℃ 存储 －30～+70℃湿度93%RH，不结露，无腐蚀性气体场所环境海拔≤2000m三、产品规格外形型号面框尺寸屏装配合尺寸开孔尺寸安装总长备注D型 48×48 44.5×44.5 44.5×44.5 76A型 72×72 66×66 67×67 713型 83×83 75×75 76×76 719型 96×96 90×90 91×91 712型 120×120 110×110 111×111 711型 160×80 150×75 151×71 71四、外型尺寸及接线方式D型A型3型9型2型注：1、标有“*”的为电流进线端；2、频率表接线请参考单相电压表；2、组合表接线图参考功率表。
数显表说明书
数显表说明书数显表说明书1. 引言数显表是一种广泛应用于各种工业领域的电子显示仪表。
它能够将电信号转换为数字形式的显示，具有高精度、易读性强、可靠性高等优点。
本文档旨在介绍数显表的工作原理、使用方法以及注意事项，以帮助用户正确使用和维护数显表。
2. 工作原理数显表采用模拟-数字转换技术，通过模拟电路将输入的电信号转换为数字信号，然后通过数字电路进行处理和解码，最终以数字形式在显示屏上显示出来。
其主要组成部分包括输入电路、模数转换器、数字处理器和显示屏。
2.1 输入电路输入电路是连接数显表和外部信号源的接口，它负责将输入的电信号转化为数显表能够识别和处理的电信号。
输入电路通常包括信号输入端、电阻网络和衰减电路等。
2.2 模数转换器模数转换器是数显表的核心部分，它将模拟信号转换为数字信号。
模数转换器通常采用的是逐次逼近法或者积分法。
在转换过程中，模数转换器对输入信号进行采样、量化和编码等操作，最终输出二进制数据。
2.3 数字处理器数字处理器接收模数转换器输出的二进制数据，并根据事先设定的显示格式和校正参数对数据进行处理和解码。
数字处理器还负责控制显示屏的刷新频率和亮度等参数，以确保显示效果的稳定和清晰。
2.4 显示屏显示屏是数显表的输出部分，它通常采用液晶显示屏或LED显示屏。
显示屏能够根据数字处理器提供的数据，在屏幕上显示出对应的数字或者字符。
3. 使用方法3.1 接线在使用数显表之前，首先需要正确接线。
一般来说，数显表有两个接线端子，一个是电源端子，一个是信号输入端子。
电源端子用于接入电源，一般为交流或直流电压；信号输入端子用于接入测量信号，可以是电压、电流、温度等。
3.2 电源和信号设置正确接线后，需要根据实际需求对数显表进行电源和信号设置。
电源设置主要包括选择合适的电源类型（交流或直流）、设置电源电压等；信号设置主要包括选择合适的量程、校正系数和显示格式等。
3.3 显示和操作数显表通常具有多种显示模式，如单次显示、连续显示、峰值保持等。

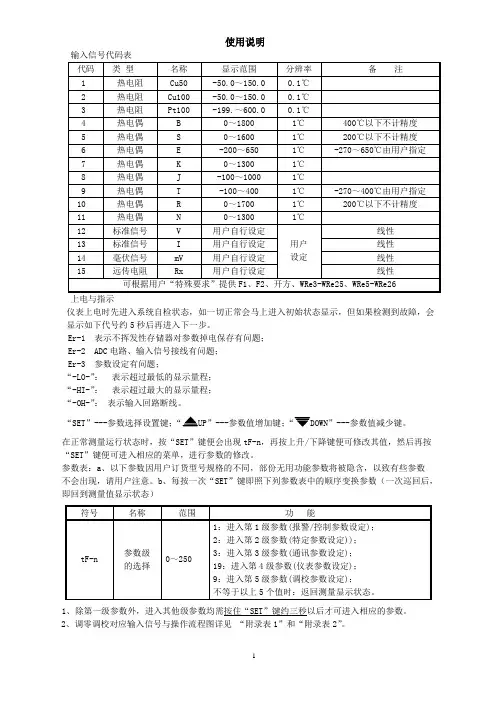

数显表使用说明书(无跳线开关选择)
使用说明
输入信号代码表
上电与指示
仪表上电时先进入系统自检状态，如一切正常会马上进入初始状态显示，但如果检测到故障，会显示如下代号约5秒后再进入下一步。
Er-1 表示不挥发性存储器对参数掉电保存有问题；
Er-2 ADC电路、输入信号接线有问题；
Er-3 参数设定有问题；
“-LO-”：表示超过最低的显示量程；
“-HI-”：表示超过最大的显示量程；
“-OH-”：表示输入回路断线。
“SET”---参数选择设置键；“UP”---参数值增加键；“DOWN”---参数值减少键。
在正常测量运行状态时，按“SET”键便会出现tF-n，再按上升/下降键便可修改其值，然后再按“SET”键便可进入相应的菜单，进行参数的修改。
参数表：a、以下参数因用户订货型号规格的不同，部份无用功能参数将被隐含，以致有些参数不会出现，请用户注意。
b、每按一次“SET”键即照下列参数表中的顺序变换参数（一次巡回后，即回到测量值显示状态）
1、除第一级参数外，进入其他级参数均需按住“SET”键约三秒以后才可进入相应的参数。
2、调零调校对应输入信号与操作流程图详见“附录表1”和“附录表2”。
（5）五级参数：（当Tf-n =9时进入）
d、tJ =3时进入(输入信号手动调校)
附录表1：调零调校对应的输入信号：
附录表2：操作流程图：。

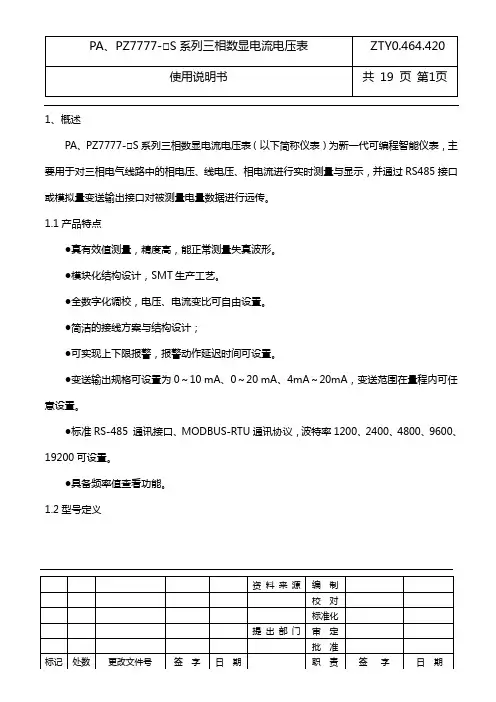

正泰数显表使用说明书
1、概述PA、PZ7777-□S系列三相数显电流电压表（以下简称仪表）为新一代可编程智能仪表，主要用于对三相电气线路中的相电压、线电压、相电流进行实时测量与显示，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。
1.1产品特点●真有效值测量，精度高，能正常测量失真波形。
●模块化结构设计，SMT生产工艺。
●全数字化调校，电压、电流变比可自由设置。
●简洁的接线方案与结构设计；●可实现上下限报警，报警动作延迟时间可设置。
●变送输出规格可设置为0～10 mA、0～20 mA、4mA～20mA，变送范围在量程内可任意设置。
●标准RS-485 通讯接口、MODBUS-RTU通讯协议，波特率1200、2400、4800、9600、19200可设置。
●具备频率值查看功能。
1.2型号定义□辅助功能选择无：显示仪表，无辅助功能K ：三路继电器触点,上下限报警输出B ：三路模拟量变送输出T ：一路RS485通讯输出N ：两种以上功能组合，由用户指定信号输入类别S ：三相信号输入仪表外形尺寸2:72mm×72mm 3:96mm×96mm 4：48mm×48mm6:80mm×80mm 8:120mm×120mm设计代号仪表类型A：电流表Z：电压表安装式数显电表系列产品代号2、结构特征与工作原理模块化结构设计，辅助功能可选。
采用卡簧固定方式，安装方便，通用性强。
MCU对输入信号进行实时采样，对采样结果进行数据处理并显示，根据所选功能模块与键盘编程设定的参数值对测量值进行上下限报警输出、对被测电量数据进行远传变送输出，并通过RS485 接口与上位机进行通讯以实现组网。
三路电流/三路电压取样MCU 键盘＋显示模块通讯模块报警输出模块变送输出模块开关电源3、主要技术性能与参数4、外形及安装尺寸、重量5、安装与使用5.1安装嵌入式安装方式，根据仪表外型及安装尺寸要求在安装屏面上开孔，将仪表嵌入安装孔后将两个夹持件卡入仪表对角卡槽内，用手推紧即可。
虹润t80数显表说明书
虹润t80数显表说明书
1、键盘按键和显示菜单:菜单编辑或数值位的右移(在数字输入状态下)。
菜单项目的上移或数值递增。
菜单项目的下移或数值递减。
回退到上级菜单，在参数设置时回退且保存设置。
2、编程设置步骤注：a、在密码PT值输入状态下，“SET”键为光标右移键b、交流电流PT值：PT=电压互感器初级电压值/电压互感器次级电压值c、指示灯:“k”:千单位，真实数值为显示值的一千倍。
3、设置操作说明按键操作分查看和编程模式，查看模式只能查看参数，编程模式可对参数进行编辑。
口令正确才能进入选择编程模式，在进入编程模式后，可对仪表的参数进行修改设置。
按键操作后，若未对仪表进行操作，1分钟后自动回退到测量状态。
4、工作模式在正常情况下，仪表处于电量值正常显示工作状态。
这时按下SET键，进入查看状态，可查看仪表的参数。
按下SET键，出现PUT，输入正确密码后，即可进入编程模式。
sin2100数显表说明书
sin2100数显表说明书Sin2100数显表是一款高精度、多功能的数码显示仪表，其广泛应用于电力、通信、化工、机械、航空和航天等领域中的多种现场检测和监测任务。
本说明书将为您详细介绍Sin2100数显表的主要性能指标、使用方法和常见故障处理手段，帮助您更好地使用该产品。
一、主要性能指标1.显示范围：-1999~+19992.分辨率：0.13.采样周期：≤500ms4.工作电源：AC220V±10%/50HZ或DC24V±10%5.额定功耗：≤3W6.工作温度：-10℃~+55℃7.相对湿度：≤90%RH二、使用方法1.电源连接：将Sin2100数显表与电源连接，正负极位置务必正确。
2.信号接入：将需要检测的信号输入到Sin2100数显表中，注意信号输入的方式，防止损坏设备。
3.数值调节：按照自身应用需要，选择合适的数值进行调节，同时可以通过手动/自动切换进行实时调节。
4.监测模式：可设置多种监测模式，如峰值保留、阈值触发、追踪峰值等。
5.保护功能：当设备出现异常时，Sin2100数显表具备自动保护功能，在故障消除后，需要进行复位操作才能重新启动。
三、常见故障处理1.采样周期超时：若Sin2100数显表采样周期超时，可以将采样周期调整为合适的范围内，或检查信号连接是否存在异常。
2.信号连接不良：当存在信号连接不良的情况时，可以检查信号输入端口是否松动。
3.数据读取错误：在使用Sin2100数显表进行数据读取时，若出现错误可首先检查数据源是否正常，其次可尝试重新读取或进行异常处理。
总结：Sin2100数显表是一款广泛应用于现场检测和监测任务的高精度数码显示仪表，具备多种监测模式和保护功能，若出现异常可以进行相应的故障处理。
使用该产品需要进行电源连接、信号接入、数值调节等操作，使用时需要注意正确操作，以防损坏设备。
三相交流智能数显表使用说明书
· 传 递 成 功 感 知 卓 越
隔离耐压：电源/输入/输出间≥DC2.5KV/min.1mA 电源端雷击浪涌 2500V 电源端脉冲群 1800V 绝缘电阻：≥100MΩ 工作温度：-10℃～+50℃ 储藏条件：-40℃～+70℃
五、参考接线图（功能组合不同，接线会有变化，使用时以产品上接线图为准）
二、型号说明
三、安装说明：
安装方式：面盘安装，背后接线 外形尺寸：96×96×110mm 安装 精度等级: 电压/电流：0.2 级;功率、功率因数、频率：0.5 级 最大显示：9999 最大分辨率：电压：0.1V 电流：0.001A 输入：AC 500V*5A 标准模拟变送量输出（可选）：电压输出：0-5V,1-5V；电流输出：0-20mA,4-20mA； 变送输出负载能力：电压≥2KΩ； 电流＜300Ω； 通讯接口（可选）：RS485(波特率：9600bps；数据格式；起始位 1 位，数据位 8 位，停止位 1 位，校验位
2
读/写
0xFFFFFFFF~0x7FFFFFFF
(2)、继电器输出控制寄存器
寄存器地址(Hex) 寄存器内容 寄存器个数 寄存器状态
数据范围
0x0028
继电器控制
1
写
0x00FF(代表继电器吸合)
深圳圣斯尔电子技术有限公司
TEL：0755－83766901~5(5 线) FAX：0755－83762478
Addr PArI
1-255 N.8.1;O.8.1;E.8.1
1 N.8.1
产品的地址编号 设置奇偶校验，初始为无校验
不保存退出
7
无无
(菜单显示：E)
保存退出(菜
8
无无
数显表说明书(有跳线有参数A4)
10
11
12
13
14
AC220V
15
9
+ 变送输出 2
10 - mA/V
11
12
13
14
15 AC220V 16
8
+ 变送输出 2
9 - mA/V
10
11
12
13 AC220V 14
项目 说明 代码
代码说明
模拟
0 (XY) 无变送输出
变送
1 (XY) 0～10mA DC
E
输出
2 (XY) 4～20mA DC
八、维护与质保
1、由于设计上已考虑到仪表的长期稳定性，在正常使用情况下，仪表无需特别的维护。在正
常操作使用中若出现因产品质量问题而引起的损坏，在仪表售出后十八个月内实行包修、包换、
包退，并愿意为用户提供相关的技术服务。
2、若仪表出现故障或需更改输入信号和压力量程等技术事宜时，请用户及时与本公司技术服
二、特点
1、采用先进的微电脑技术和丰富的软件资源，实现“一机多用”功能。 2、采用微机线性化处理技术，可对任一种热电偶、热电阻信号进行非线性化处理。 3、采用自动数字零点校正、软件滤波、自动冷端补偿、自动复位等技术,提高仪表的抗干扰
性能。 4、采用先进的进口器件，所有调校参数在掉电状态下仍可长期可靠保存。 5、采用全自动数字调校系统，提高了仪表的精度、保证仪表长期工作的稳定性、可靠性、抗
震性、抗腐蚀性。 6、具有灵活的面板设定参数功能，各参数均有上下限值，具有断偶、断阻以及超量程指示。 7、采用卡入式等结构设计，安装尺寸与国产动圈、数字表兼容，便于安装、维修、调换。
三、主要技术指标
1、显示部分： a、单个或双个四位 0.8 英吋、0.56 英吋或 0.36 英吋 LED 数码管； b、实现：单输入单显示，单输入双显示，双输入双显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。
数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制误差小于0.5%F.S，并具备调校、数字滤波功能适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用3、技术规格电源：85V AC~265V AC，100V DC~380V DC，功耗小于4W工作环境：0C ~50C，湿度低于85%R.H，无结露。
显示范围：-1999~9999,小数点位置可设定输入信号类型：万能输入，可通过设定选择共享知识分享快乐测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Q1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000,误差小于土0.5% F.S★ 变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于土5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线外形尺寸iISl.iA-S规格80X160尺寸的仪表（mm）外形尺寸接线端子图B-F规格96X 96尺寸的仪表（mm ）外形尺寸开孔尺寸接线端子图输出* - + AL M电冒输入住供辅出律岀22OVAC 鞘出尿？V-需出开孔尺寸5、参数一览表第1组参数序号符号名称内容取值范围说明1RH AH第1报警点设定值-1999-99997.2 2RU AL第2报警点设定值-1999-99997.2 3OR oA密码 6.4 4aio i ALol第1报警点报警方式7.2 5aio?ALo2第2报警点报警方式7.2 6H4R 1HYA1第1报警点报警灵敏度0-80007.2 7H4R?HYA2第2报警点报警灵敏度0-80007.2接线端子图A斟岀MS■屛■Sr»■.•-#■sft_B…c-AH毗M.开孔尺寸C-H规格96X48尺寸的仪表（mm）外形尺寸接线端子图开孔尺寸怦出7注：卜“•- ( bout)――输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。
6操作6.1面板及按键说明(以A-H规格的仪表为例)★注：仪表上电需5~6秒钟，仪表显示窗先全亮，然后显示从0开始递增直至测量正常。
6.2参数设置说明仪表的参数被分为2组，每个参数所在的组在第5章〈〈参数一览表》中列出。
★第1组：；参数之后及第2组以后的参数受密码控制，未设置密码时不能进入★第i组宀」参数之前的参数是否密码控制可以通过设置参数选择。
设置为OFF时，不受密码控制；设置为ON时，若未设置密码，虽然可以进入、修改，但不能存入。
进入设置状态后，若1分钟以上不进行按键操作，仪表将自动退出设置状态。
6.3报警设定值的设置方法报警设定值在第1组参数。
①按住设置键枣丫2秒以上不松开，进入设置状态，仪表显示第1个参数的符号②单次按下键可以顺序选择本组其它参数③按住j键调出当前参数的原设定值，闪烁位为修正位④通过键移动修改位，键增值、£》键减值，将参数修改为需要的值⑤按键存入修改好的参数，自动转到下一参数。
若为本组最后1个参数，按逼讀键后将转到本组第1个参数。
重复②~⑤步，可设置本组的其它参数。
★如果修改后的参数不能存入，是因为oR |参数被设置为ON使该参数受密码控制，应先设置密码。
6.4密码设置方法当仪表处于测量状态时，可进行密码设置。
①按住设置键汨不松开，直到显示打②连续按下®），切换到詣③按贮？键进入修改状态，在农织，，键的配合下将其修改为1111④按键，密码设置完成★密码在仪表上电时或1分钟以上无按键操作时，将自动清零。
6.5其它参数的设置方法①首先按6.4的方法设置密码②第1组参数中：；；参数之后的参数，在密码设置完成后，按：誇瑕|键可选择③其它组的参数，通过按住设置键三遺不松开，顺序进入各参数组，仪表显示该组第1个参数的符号④进入需要设置的参数所在组后，按疮菱键顺序循环选择本组需设置的参数⑤按键调出当前参数的原设定值，闪烁位为修改位⑥通过订；i键移动修改位，战務键增值，键减值，将参数修改为需要的值★以符号形式表示参数值的参数，在修改时，闪烁位应处于末位。
⑦按卷》键存入修改好的参数，并转到下一参数重复④~⑦步，可设置本组的其它参数。
退出设置在显示参数符号时，按住设置键⑥不松开，直到退出参数的设置状态。
7、功能及相应参数说明7.1测量及显示|采样|数字滤波卜量纲转换—［调校—显示显示受调校的影响（见第8章）以下列出了测量及显示的相关的参数，设置不正确，可能使仪表显示不正常。
..；（incH）------ 输入信号选择设定应与仪表型号及实际输入信号一致。
该参数的值以符号形式表示，下表列出了对应关系:-亡(in-d )―― 测量值显示的小数点位置选择热电阻输入时：只能选择为 000. 0 热电偶输入时：只能选择为 0000. 其它信号输入时：根据需要选择- (u-r ) ------ 量程下限 --(F-r )量程上限这两个参数规定了输入信号的起点和终点所对应显示值的起点和终点。
对热电阻和热电偶输入，与它无关，可以不设置 例：4 mA~20mA 输入，对应0~1.600MPa ,则设置上述4个参数> =-=•-二 ，•： = °.°00■ - - = 0.000 ■= 1.6007.2报警输出每个报警点有3个参数，分别用于设定报警值，选择报警方式和设定报警灵敏度。
汀.、q 分别为第1和第2报警点的报警设定值。
:一：~ =.八 分别为2个报警点的报警方式选择。
门 ~ ._「；［分别为2个报警点的报警灵敏度设定。
报警方式：报警方式有 2种：•卜-•表示上限报警表示下限报警报警灵敏度：为防止测量值在报警设定值附近波动时造成报警继电器频繁动作，可以根据需要设定一个报警解除的外延区域。
例：上限报警时：7.3变送输出变送输出有5个参数： :=(oP )――输出信号选择选择为 …门 时：输出为4mA -20mA (或1 V -5V )：-:时：输出为0mA -10mAZ -：时：输出为 0mA -20mA (或 0 V -5V 、0 V -10 V ):=< (bA-L )―― 变送输出下限设定:■ F (bA-H ) ---- 变送输出上限设定例：热电偶输入的仪表，要求变送输出4mA-20mA 对应500-12002，则设置話 =己匕，呂=应乙，吕R-X =:旳匕 "F (bA-A)、 ： F ： ： (bAFi)两参数用于调校变送输出的零点和满度，调校的方法如下：先调整满度匕RF 二，再调整零点bR- R①变送输出满度低，增加：；的值 变送输出满度高，减小的值 ② 变送输出零点低，增加的值变送输出零点高，减小：I ：的值注：一般先调整变送满度：-即可满足变送输出精度，如果变送满度调整好后，变送零点还有误差，则再调整变送零 点 ，变送零点调整后，必须再调整次变送满度。
8调校调校可以减小由于传感器、变送器、弓I 线等引起的零点和满度误差，提高系统的测量精度。
通过零点修正参数和满度修正参数实现。
调校时应先进行零点修正，再进行满度修正。
：--F （"-A）----- 零点修正值。
出厂设置一般为0显示值=零点修正前的显示值+二r,-冋厂（Fi）―― 满度修正值。
出厂设置一般为 1.000 （范围：0.500~1.500）显示值=满度修正前的显示值x F二对热电偶输入的仪表，通过I：参数对冷端补偿精度进行调校。
_ = （ LA）―― 冷端修正系数仪表出厂时该参数已设置好，并经过检验，不要轻易变更。
如果冷端补偿有误差，可通过该参数按下式进行修正：补偿前温度+ _；=补偿后温度补偿范围是0C~60C。
★注：一；设置为99时不进行冷端补偿p输入信号短接时，仪表应显示输入端子处的实际温度，受仪表自身发热的影响，该温度可能会高于室温。
在实际应用中，补偿导线接到输入端子，仪表自身温度即为测量的冷端温度，因此仪表发热不影响测量精度。
（FLtr）―― 数字滤波时间常数。
（范围：1~20）用数字滤波方法来克服输入信号的抖动。
用户视信号抖动的频率和大小选择适当的滤波常数，抖动严重时可加大设定数值| 9、抗干扰措施| 当仪表发现较大的波动或跳动时，一般是由于干扰太强造成，采取下列措施能减小或消除干扰。
•仪表输入信号电缆采用屏蔽电缆，屏蔽层接大地。
并尽量与100V以上的动力线分开•仪表供电与感性负载（如交流接触器）供电尽量分开（见下图）错误接法正确接法在感性负载的控制接点并联RC火花吸收电路（见上图）适当设置仪表的数字滤波时间常数C —0.033 g F/1000VR —100Q 1/2W。
