建筑工程施工中全站仪坐标放样步骤
建筑测量工程全站仪坐标放样及坐标测量教程课件
（二）全站仪放样的原理：
1、全站仪放样原理基本相同于坐标测量的原理，只是 在实际操作过程中增加了将已知坐标放样到现场的步骤；
2、当全站仪找到正北方向后（后视设站），将待测点 输入仪器，仪器会自动计算测站点到放样点所连成的直线的 方位角，以及测站点到放样点的距离，并且全站仪会不断提 示操作者修正实际测量值和标准值的误差，最终达到放样目 的。
上述操作后，还要检查我们设站是否准确无误，检查方法
为：将仪器照准棱镜根部并将照准器对准棱镜的反射器，
此时点击ESC/退出按键，退出至开机初始界面后，按下操
作界面上的“三坐标测量”快捷键，如图 ，并点击测
量，仪器会自动测出后视点的坐标，现在我们将此刻仪器
测出的
建筑测量工程全站仪坐标放样及坐标测量教程
坐标与理论坐标进行对比，如果两个坐标的差值在允许误差范 围内，则表示我们的设站准确无误，反之则要重新后视设站 （复测过程需测量两个以上已知点进行核对）。在完成设站 后就可以点击坐标放样按键，然后输入放样坐标，并确认；这 时候全站仪就直接计算出测站点到待测点这条边的方位角，然 后转动仪器将ｄＨＲ变为０，然后指挥棱镜立到ｄＨＲ为０的 这个方向上，并将照准器对准棱镜，然后按一下全站仪上的 “距离”键，仪器就会测量测站点到待测点的距离；同时仪器 也会计算出实际距离和理论距离的差值，随后仪器会显示出ｄ ＨＤ＝某个数值。当dHR大于零时，说明你要将棱镜朝远离仪 器的方向（不能偏离仪器照准的方向线）移动，移动距离为 dHR所显示的距离；如果dHR显示的数值小于0时则将棱镜往 靠近仪器的方向移动（不能偏离仪器照准的方向线）；如此反 复，一直到ｄＨＤ显示为0时为止，这时候棱镜根部所处的位 置就是放样点的实际位置了。
全站仪极坐标法点位放样
全站仪极坐标法点位放样一、实验目的和要求（1)能根据放样点坐标数据，计算出用极坐标法放样元素(2）掌握使用极坐标法进行点位放样的基本方法(3）放样完毕后，都必须对所放样点位进行认真的校核二、实验仪器全站仪1台、棱镜及棱镜杆1根，测钎1根,木桩10个、计算器I个、记录板I块，铅笔1只三、测量资料收集与放样方案制定(1）测量放样前.应从合法、有效的途径获取施工区已有的平面和高程控制成果资料(2）应根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，从而确定是否全部或部分对控制点进行检测（3)如已有控制点不能满足精度要求应重新布设控制;如已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密（4）应根据规范规定和设计的精度要求，并结合人员及仪器设备情况制定测量放样方案。
其内容应包括控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备且等四、放样前准备工作（1）阅读设计图纸（2)选定测量放样方法并计算放样数据、绘制放样草图（3)准备仪器和工具，使用的仪器必须在有效的检定周期内.给仪器充电，检查仪器常规设置如单位、坐标方式、补偿方式、梭镜类型、梭镜常数、湿度、气压等（4)提前将控制点(包括拟用的测站点、检查点)和放样点的坐标数据输人仪器内存，并检查五、放样步骤(1)在控制点上架设全站仪并对其进行对中整平，初始化后应检查仪器设置，如湿度、气压、棱镜常数等。
输入(或调入）测站点的三维坐标，量取并输入仪器高，输入(调入)后视点坐标,照准后视点进行后视定向.如果后视点上有梭镜,输入棱镜高时.可以马上测定后视点的坐标和高程并与已知数据检核(2)瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖梭镜或尺子。
检查仪器的视线高。
利用仪器自身计算功能进行计算时，记录员也应进行相应计算，以检核输入数据的正确性（3)记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角(4）观测员转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测It平距O（5）计算实测距离D与放样距离D，的差位：GD—D—D’,指挥司镜员在视线上前进或后退△D（6）重复过程（5),直到△D小于放样限差 (非坚硬地面此时可以打桩)（7)检查仪器的方位角值，梭镜气泡严格居中(必要时架设三脚架),再侧It一次.若△D小于限差要求，则可精确标定点位，在桩上打入一铁钉(8）测量并记录现场放样点的坐标和高程，与理论坐标比较检核。
全站仪放样步骤
全站仪放样步骤引言全站仪是一种高精度的测量仪器，常用于土木工程、建筑工程、道路工程等领域的放样测量。
全站仪的应用能够提高工作效率和测量精度，确保工程施工的准确性。
本文将介绍全站仪的具体放样步骤，以帮助读者更好的理解和应用该仪器。
步骤一：设立基准点在进行放样测量之前，首先需要设立一个基准点。
基准点是用来作为全站仪放样的基准参照点，其他点位的测量坐标都是相对于基准点而言的。
设立基准点时，需要选择一个稳定的地面位置，确保其不会受到工程施工的影响或移位。
步骤二：设置全站仪1.将全站仪放置在基准点附近的平稳地面上，并确保其水平仪显示为水平状态。
2.打开全站仪的电源开关，等待其自检完成。
在等待过程中，可以进行其他准备工作，如设置测量模式、选择测量单元等。
3.通过观察全站仪显示屏幕上的图像，使用仪器调节螺丝，确保视野清晰。
步骤三：设置测量参数在进行放样测量之前，需要设置一些测量参数，以确保测量的准确性和适应不同的工程需求。
1.设置测量模式：根据工程需求选择适当的测量模式，如角度测量模式、距离测量模式等。
2.设置坐标系：根据工程要求选择合适的坐标系，如直角坐标系或极坐标系。
3.设置测量单位：选择合适的测量单位，如度、米等。
4.设置仪器参考点：根据实际情况选择合适的仪器参考点，以确定测量时的水平仪参照位置。
步骤四：测量点位1.使用全站仪测量仪器自身的坐标，以确定仪器位置的初始坐标。
2.对于需要测量的点位，将全站仪对准目标点，并观察仪器显示屏幕上的图像。
通过调节仪器，使目标点位准确显示在屏幕视野中心。
3.通过仪器操作，记录目标点位的坐标数据，并进行确认。
步骤五：数据处理和导出完成测量后，将测得的数据进行处理和导出，以便后续分析和应用。
1.将全站仪连接到计算机或数据处理设备上，并将测量数据导入到相应的软件或工具中。
2.在数据处理软件中，进行数据的清理、筛选和修正等操作，确保数据的准确性和可靠性。
3.导出处理后的数据，生成相应的报告、图表或其他形式的数据输出。
全站仪坐标放样原理与过程步骤
全站仪坐标放样原理之吉白夕凡创作(2)翻开电源开关转动望远镜(3)按(MENU)主菜单键(4)按F1放样(5)按F4确认(6)按F1测站点设置(7)按F3(NZE)(8)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(9)按3次F4确认键(10)按F2后视点设置(11)按F3(NE)(12)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(13)按2次F4确认(14)(瞄准棱镜对点)按F3(是)(15)按F3放样(16)按F3(NEZ)(17)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(18)按3次F4确认(19)按F1极差键(20)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后瞄准方向棱镜(21)按F1测距当dHD为0.000暗示方向距离正确(-数往后+数往前)注:再下点按F4输入毛病按ESC键距离丈量(1)翻开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差丈量模式(3)照准棱镜中心(4)按F1（测距）键(5)记录丈量数据注：按（ESC）键测距值被清空.按3次（DISP）切换键可将测距结果切换斜距示斜距测距（1）开机进入菜单界面按（DISP）切换键（2）照准棱镜中心（3）按F1测距键角度丈量（1）开机照准目标A点（2）设置A点水平角为000’0“（按F1置零键再按F3是键）（3）照准目标B点便知水平角和竖直角收集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)瞄准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据收集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3丈量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点瞄准该点按F3丈量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积丈量(1)开机按(ENU)功能键(2)按F3法式(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步伐最佳谜底14．放样丈量放样丈量用于在实地上测设出所要求的点位.在放样过程中, 通过对比准点的角度、距离或坐标丈量, 仪器将显示出预先输入的放样值与实测值之差以指导放样. 显示值= 实测值 - 放样值放样丈量应使用盘左位置进行.14.1距离放样丈量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点.把持过程把持键显示1．按右图所示照准参考方向.2．在丈量模式第二页菜单下按【置零】, 在【置零】闪动时再次按下该键, 将参考方向设置为零. 【置零】【丈量】H ZA 99°43′13〃HAR0°00′00〃 P2 置零坐标放样记录把持过程把持键显示3．在丈量模式第二页菜单下按【放样】, 进入放样丈量模式. 在菜单模式选取“”完成同样功能.【放样】【放样丈量】 1．放样数据2．放样观测3．测站设置4．方位角4．选取“”后按【】, 进入放样数据输入屏幕. 输入放样平距和放样角度, 每输完一数据项后按【】.【】【放样距离角度】 H<m>: HA: 坐标确定5．按【确定】进入放样观测屏幕.其中： dH：目标与待放样点的平距差值. dHA:目标与待放样点的水平角差值. 【确定】【距离放样】 dH dHA -119°23′18〃HAR0°00′00〃改正模式引导丈量6．按【引导】进入放样引导屏幕, 第二行所显示的角度值为角度实测值与放样值之差值, 而箭头方向为仪器照准部应转动的方向. 箭头的含义←：从测站上看去, 向左移动棱镜.→：从测站上看去, 向右移动棱镜. 恢复放样观测屏幕,按【差值】【引导】【距离放样】→ -119°23′18〃HAR0°00′00〃改正模式差值丈量°.当角度实测值与放样值之差在±30〃范围内时, 屏幕上显示←→.【距离放样】←→ 0°00′01〃HAR119°23′19〃改正模式差值丈量8．在望远镜照准方向上安排棱镜并照准.9．按【丈量】开始距离放样丈量. 【丈量】【距离放样】测距 pc = 0 ppm = 9模式: 重复快测 DA 停止10．距离丈量进行后, 屏幕显示如右图所示.第三行所显示的距离值为距离放样值与实测值之差值, 而箭头方向为棱镜应移动的方向. 箭头的含义：↓：向测站方向移动棱镜↑：向远离测站方向移动棱镜重新选择测距模式及距离值改正按【改正】.参阅“”【距离放样】←→ 0°00′01〃↑ -15.346mHAR 119°23′19〃改正模式差值丈量11.按键头移动方向移动棱镜至第三行显示的距离值为0m,再次按下【丈量】进行丈量.当测离放样值与实测值之差值在±1cm范围内时, 屏幕上显示两个箭头. 选用重复丈量或跟踪丈量进行放样时, 无需任何按键把持, 照准移动的棱镜即可实时显示丈量结果.【距离放样】←→ 0°00′01〃↑↓ 0.001mHAR 119°23′19〃改正模式差值丈量操作过程把持键显示12．按【差值】显示放样功效. 按【ESC】返回放样丈量菜单屏幕. 【差值】【距离放样】dH 0.001mdHA 0°00′01〃HAR 119°23′19〃改正模式引导丈量按【模式】选取放样丈量模式, 每按一次【模式】放样丈量模式将在距离放样和坐标放样间交替转换.当测距模式为重复丈量或跟踪丈量时, 按【停止】可暂停距离丈量.14.2坐标放样丈量坐标放样丈量用于在实地上测定出其坐标值为已知的点.在输入待放样点的坐标后, 仪器计算出所需水平角值和平距值并存储于内部存储器中.借助于角度放样和距离放样功能, 即可设定待放样点的位置. 为进行高程Z坐标的放样最好将棱镜安排在同高度测杆等物上.操作过程把持键显示1．在丈量模式第二页菜单下按【放样】, 进入放样丈量菜单屏幕. 也可在菜单模式选取“”进入坐标放样. 2. 选取“” 进行测站数据输入、选取“”完成仪器定向, 选取“”输入仪器及目标高（参阅“”、“”、“”）, 【放样】【放样丈量】 1．放样数据 2．放样观测 3．测站设置↓4．方位角3．选取“”后按【】, 进入放样数据输入屏幕. 【】【放样距离角度】 H<m>: HA: 坐标确定4．按【坐标】, 进入放样坐标输入屏幕.在Np、Ep、Zp中分别输入待放样点的三个坐标值, 每输完一个数据项后按【】. 需调用内存坐标数据按【查找】.（参阅13.1.2调用内存中已知数据）.按【距离】可切换到距离放样模式.按【记录】可将输入的坐标数据记录至内存中. 【坐标】【放样坐标】 Np<m>: Ep<m>:Zp<m> 查找记录距离确定5.上述数据输入完毕后, 按[确定].仪器计算出放样所需距离和水平角并显示在屏幕上. 当已调整目标及仪器高度, 按【高程】可重新输入棱镜高及仪器高.（参阅“”）【确定】【放样距离角度】 H<m>:226.4854 HA: 79°43′37〃坐标高程确定6.按【确定】进入放样观测屏幕. 【确定】【坐标放样】dN: dE: dZ: 改正模式引导丈量7.按【引导】进入放样引导屏幕.按“”中步伐7～10把持定出待放样点的平面位置.此时第四行位置上显示的值为目标点与待放样点的高差. 箭头的含义：向上移动棱镜：向下移动棱镜【引导】【坐标放样】←→ 0°00′00〃↑↓0.001m 0.143m改正模式差值丈量8.向上或向下移动棱镜至第四行位置上显示的值为0m（当该值接近于0m时, 屏幕上显示出两个箭头）. 当第2、3、4行的显示值均为0时, 测杆底部所对应的位置即为待放样点的位置. 按【停止】可停止丈量, 完成该点放样.【坐标放样】▼← 0°0′0〃↑↓ 0.000m 0.000m改正模式差值停止9. 按【差值】显示坐标放样功效.按【ESC】返回放样丈量菜单屏幕. 【差值】【坐标放样】 dN: 0.000m dE: -0.001m dZ:0.001m改正模式引导丈量【附】坐标放样时的距离改化MTS-800由用户设定改化系数的方式来实现距离的海平面归算及投影改化.有此要求的用户可按下述步伐输入改化系数.（1）投影面上的距离HDg = HD×改化系数HDg：投影面上的距离HD：空中上的距离（2）空中上的距离HD= HDg/改化系数当改化系数被设定后, 适用于包括放样在内的所有的涉及到坐标的丈量法式.改化系数输入范围: 0.98-1.02 .缺省值：1.000000(即不进行改化)操作过程把持键显示1．在丈量模式第一页下按【改正】进入测距参数设置. 【改正】【测距条件设置】测距模式单次精测折光改正无棱镜常数 0 P1 确定】或按【PAGE】移动光标至改化系数输入行.】、【2．按【】【测距条件设置】】【【改化系数：1.000000 P3 确定3．输入改化系数, 按【确定】, 返回丈量模式. 【确定】【丈量】H ZA 99°43′13〃HAR120°09′12〃 P1测距切换置角改正112创作时间：二零二一年六月三十日。
全站仪放样详细步骤
全站仪放样详细步骤（带示意图）作为建筑施工测量员，想必大家常用测量工具除了经纬仪、水准仪、当然还有全站仪。
全站仪坐标放样步骤、全站仪如何坐标放样？对于一些刚刚学习测量员来说，确实有点一头雾水，下面一起来学习吧。
1、仪器调水平同经纬仪（忽略），开机后目镜转360度使垂直过“0”。
2、按MENU菜单进入模式。
3、按F2：测量程序。
4、按S•O。
点这免费下载施工技术资料5、按F3坐标放样，选择一个文件（按F4跳过）。
6、按F1输入测站点，按F4（坐标提示）依次输入：N（X）、E（Y）、Z（忽略），全部输完按ENT（回车）。
7、按F2后依次输入后视点：按F4（坐标）后桌面显示：输入N（X）、E（Y）坐标值后照准棱镜后（仪器中发出声响）然后按F3（是）确定后进入坐标放样模式。
8、按F3放样点：显示放样点名按F3（坐标）桌面显示：N（X）、E（Y）、Z（忽略）依次输入N、E的坐标值，按ENT（回车）。
9、照准棱镜，按F4继续，当d HR（显示数值归零后）表明放样方向正确。
10、按F2（距离）键HD：实测的水平距离dHD：对准放样点尚差的水平距离。
11、按F1进行精测。
d HR、dHD、dZ均为0时，则放样点的测设已经完成。
12、按F4继续下一个点的放样。
注：上述测量由建设方提供二点坐标后使用的测量方法，如出现二点间有障碍物后无法施测，操作方法可采用后方交会法施测。
后方交会法1、同基本操作1、2、3、4、5。
2、按F2新点，显示F1：极坐标F2：后方交会法。
3、按F2（后方交会法）键。
选择一个文件，按ENT回车健确认，继续回车确认4、按F1键，再回车确认。
5、输入已知点A，按F4（是）进入棱镜高输入（忽略），按ENT回车确认，照准已知点A，按F1（测量）键，进入已知点B的输入。
6、对已知点B的输入，同上5，则显示后方交会残差。
7、按F4（计算）键，显示新点坐标。
8、按F4。
9、同基本操作6、7、8、9、10、11。

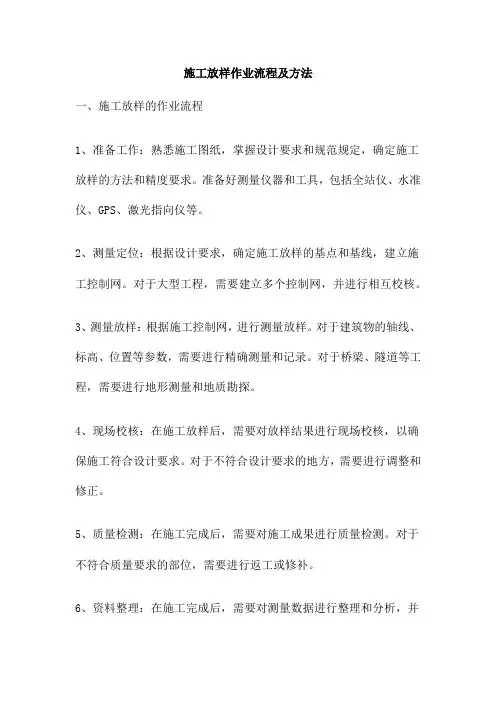

施工放样作业流程及方法
施工放样作业流程及方法一、施工放样的作业流程1、准备工作：熟悉施工图纸，掌握设计要求和规范规定，确定施工放样的方法和精度要求。
准备好测量仪器和工具，包括全站仪、水准仪、GPS、激光指向仪等。
2、测量定位：根据设计要求，确定施工放样的基点和基线，建立施工控制网。
对于大型工程，需要建立多个控制网，并进行相互校核。
3、测量放样：根据施工控制网，进行测量放样。
对于建筑物的轴线、标高、位置等参数，需要进行精确测量和记录。
对于桥梁、隧道等工程，需要进行地形测量和地质勘探。
4、现场校核：在施工放样后，需要对放样结果进行现场校核，以确保施工符合设计要求。
对于不符合设计要求的地方，需要进行调整和修正。
5、质量检测：在施工完成后，需要对施工成果进行质量检测。
对于不符合质量要求的部位，需要进行返工或修补。
6、资料整理：在施工完成后，需要对测量数据进行整理和分析，并编制测量报告和成果资料。
二、施工放样的方法1、直角坐标法：利用直角坐标系进行施工放样。
将已知点作为原点，建立直角坐标系，将设计图纸中的点位坐标转换为实际坐标，并进行测量放样。
2、极坐标法：利用极坐标系进行施工放样。
将已知点作为极点，建立极坐标系，将设计图纸中的点位坐标转换为极坐标，并进行测量放样。
3、方向交会法：利用两个已知方向进行交会，确定待测点的位置。
根据设计图纸中的点位坐标和已知方向，计算出待测点的方向距离和角度，并进行交会测量。
4、距离交会法：利用两个已知距离进行交会，确定待测点的位置。
根据设计图纸中的点位坐标和已知距离，计算出待测点的距离和角度，并进行交会测量。
5、高程交会法：利用两个已知高程进行交会，确定待测点的高程。
根据设计图纸中的点位坐标和高程，计算出待测点的高程差和方向角，并进行交会测量。
6、偏角法：利用偏角和距离进行施工放样。
根据设计图纸中的点位坐标和偏角大小，计算出待测点的方向距离和角度，并进行交会测量。
7、全站仪放样法：利用全站仪进行施工放样。
全站仪放样坐标角度距离的详细步骤
全站仪放样坐标角度距离的详细步骤全站仪是一种广泛用于土木工程测量和建筑测量的现代化仪器，其功能主要包括放样、测量、布设等功能。
在土木工程测量中，全站仪的放样功能是非常重要的，它可以帮助工程师准确地确定建筑物或工程的位置、形状和尺寸。
放样是指根据设计图纸或设计要求，在实地进行标志、布置和绘制的过程。
在进行放样前，需要根据设计图纸和要求计算出各点的坐标、角度和距离，然后通过全站仪进行放样。
以下是全站仪放样的详细步骤：1.准备工作在进行放样前，需要做好以下准备工作：-确定放样对象：根据设计要求确定需要放样的建筑物或工程-准备好设计图纸：根据设计图纸计算出各点的坐标、角度和距离-设置全站仪：在放样的起始位置设置好全站仪，并确保其水平校准正确2.放样测量根据设计图纸上的各点坐标、角度和距离信息，使用全站仪进行放样测量。
放样的步骤如下：-确定参考点：在放样的起始位置选择一个参考点作为基准点，然后通过全站仪测量出该点的坐标、角度和高程。
-放样测量：按照设计要求，通过全站仪测量出各个标志点的坐标、角度和距离，并记录下来。
-布置标志：根据测量结果，在实地进行标志的布置，可以使用墨线或标志杆等工具进行标记。
3.检查与调整在放样完成后，需要对标志点进行检查与调整，以确保放样的准确性和精度。
检查与调整的步骤如下：-检查标志点：对放样的标志点进行检查，确保其位置准确无误。
-调整标志点：如果发现有误差或偏差，需要进行调整，可以通过重新测量或调整标志点的位置来修正。
4.完成工作放样完成后，需要整理和记录好放样的结果，并交付给设计师或相关负责人。
同时，要确保放样的准确性和可靠性，以保证工程建设的顺利进行。
综上所述，全站仪放样是土木工程测量中非常重要的一环，通过合理的准备工作、放样测量、检查与调整等步骤，可以确保放样的准确性和可靠性，为工程建设提供有效的支持。
希望以上详细的步骤能够帮助读者更好地了解全站仪放样的过程和方法。
全站仪坐标法放样步骤
全站仪坐标法放样步骤包括：
1.将全站仪架设到已知点（基站点），打开仪器，转动望远镜后，打开激光器对
中，进行整平，只上下调动其中两个脚架，将圆水准器调平后再调管水准器精平。
再看对中点是否居中，如有偏差，只移动仪器，再进行调精平，反复直到对中为止。
2.然后进入仪器菜单项，选择放样测量，进入测站设置，输入测站基点坐标后，
进入后视点输入，将仪器十字丝对准后视点棱镜中心后，按确定键。
3.进入菜单项，将棱镜架设到复测点位，整平，望远镜十字丝对准棱镜中心，（看
仪器性能而定）选择坐标测量，打出坐标与现有坐标进行对比，相差不大就可以进行下一步的放样程序。
4.还是进入放样测量中的放样数据，输入我们要测定的未知点坐标进行测定，输
入坐标后按仪器显示角度方位进行调整，将棱镜移动到正确方位进行距离测量。
根据仪器上显示距离棱镜进行适当的前后调整。
5.测定出未知点位后，最好打上木桩，订上钉子，再用混泥土沿木桩四周围护好
以免松动。
以上是全站仪坐标法放样的基本步骤，仅供参考。
在实际操作中，请遵循专业人员的指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【建筑工程施工中全站仪坐标放步骤】
1）选取两个已知点，一个作为测站点，另外一个为后视点，并明确标注。
2）取出全站仪，已知点将仪器架于测站点，进行对中整平后量取仪器高；
3 ）将棱镜置于后视点，转动全站仪，使全站仪十字丝中心对准棱镜中心；
4）开启全站仪，选择“程序”进入程序界面，选择“坐标放样”，进入坐标放样界面，选择“设置方向角”，进入后设置测站点点名，输入测站点坐标及高程，确定后进入设置后视点界面，设置后视点点名，确认全站仪对准棱镜中心后输入后视点坐标及高程，点确定后弹出设置方向值界面并选择“是”，设置完毕。
5）然后进入设置放样点界面，首先输入仪器高，点确定，接着输入放样点点名，确定后输入
放样点坐标及高程，完成确定后输入棱镜高，此时放样点参数设置结束，开始进行放样。
6）在放样界面选择“角度”进行角度调整，转动全站仪将dHR项参数调至零，并固定全站
仪水平制动螺旋，然后指挥持棱镜者将棱镜立于全站仪正对的地方，调节全站仪垂直制
动螺旋及垂直微动螺旋使全站仪十字丝居于棱镜中心，此时棱镜位于全站仪与放样点的
连线上，接着进入距离调整模式，若dHD值为负，则棱镜需向远离全站仪的方向走，反
之向靠近全站仪的方向走，直至dHD的值为零时棱镜所处的位置即为放样点，将该点标
记，第一个放样点放样结束，然后进入下一个放样点的设置并进行放样，直至所有放样点放样结束
7 ）退出程序后关机，收好仪器装箱，放样工作结束。
【全站仪坐标放样原理】
(1) 打开电源开关转动望远镜
(2) 按(MENU)主菜单键
(3) 按F1 放样
(4) 按F4 确认
(5) 按F1 测站点设置
(6) 按F3(NZE)
(7) 按F1 先输入X 坐标(站点)然后按F4 确认再按F1 输入Y 坐标
(8) 按3 次F4 确认键
(9) 按F2 后视点设置
(10) 按F3(NE)
(11) 按F1 先输入后视X 坐标然后按F4 确认再按F1 输入Y 点坐标
(12) 按2 次F4 确认(13) (对准棱镜对点)按F3(是)
(14) 按F3 放样
(15) 按F3(NEZ)
(16) 按F1 先输入需放点X 坐标按F4 确认再按F1 输入Y 坐标
(17) 按3 次F4 确认
(18) 按F1 极差键
(19) 转动水平度盘使水平角接近00 旋紧启动微调将水平角dHR 为000’0”然后对准方向棱镜
(20) 按F1 测距当dHD 为0.000 表示方向距离正确(-数往后+数往前) 注:再下点按F4 输入错误按ESC 键
【距离测量】
(1) 打开电源转动望远镜
(2) 按2 次(DISP)切换键进入平距、高差测量模式
(3) 照准棱镜中心
(4) 按F1（测距）键
(5) 记录测量数据注：按（ESC）键测距值被清空。
按3 次（DISP）切换键可将测距结果切换斜距示
【斜距测距】
（1）开机进入菜单界面按（DISP）切换键
（2）照准棱镜中心
（3）按F1 测距键
【角度测量】
（1）开机照准目标A 点“
（2）设置A 点水平角为000’0（按F1 置零键再按F3 是键）
（3）照准目标B 点便知水平角和竖直角
【采集全站仪坐标数据】
(1) 开机并转动镜头
(2) 按(MENU)菜单功能键
(3) 按F1 放样键
(4) 按F4 确认键
(5) 按F1 测站点设置
(6) 按F3(NEZ)键
(7) 按F1 输入站点X 坐标及Y 坐标
(8) 按3 次F4 确认键
(9) 按F2 后视点设置
(10) 按F3(NE)键
(11) 按F1 输入后视X 坐标及Y 坐标
(12) 按2 次确认键
(13) 对准后视棱镜点对点按F3 是键
(14) 按退出键(ESC)
(15) 按F2 数据采集
(16) 按F2 列表
(17) 按F4 确认
(18) 按F3 碎部点
(19) 按F3 测量键
(20) 按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3 测量键
【水平角(左右)切换、】
(1) 照准目标水平角置零
(2) 按F4 功能键次
(3) 按F2(左右)键水平角右角模式转换左角模式注:每按1 次F2 键左右角依次转换
【面积测量】
(1) 开机按(ENU)功能键
(2) 按F3 程序
(3) 按F3 面积
(4) 按F1 测距注:每对1 次棱镜按1 次F1 键
【全站仪坐标放样详细过程步骤】
14．放样测量放样测量用于在实地上测设出所要求的点位。
在放样过程中，通过对照准点的角度
、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值= 实测值- 放样值放样测量应使用盘左位置进行。
14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
【操作过程操作键显示】
1．在测量模式第二页菜单下按【放样】，进入放样测量菜单屏幕。
也可在菜单模式选取“2.放
样测量”进入坐标放样。
2. 选取“
3.测站设置”进行测站数据输入、选取“
4.方位角”完成仪器定向，选取“
5.仪器棱镜
高”输入仪器及目标高（参阅“13.1输入测站坐标”、“13.2后视方位角设置”、“13.3输入棱镜
高及仪器高”）【放样】，↓4．方位角
3．选取“1.放样数据”后按【】，进入放样数据输入屏幕。
【放样距离角度】H<m>:
坐标确
定HA:
【放样测量】
1．放样数据
2．放样观测3．测站设置
4．按【坐标】，进入放样坐标输入屏幕。
在Np、Ep、Zp 中分别输入待放样点的三个坐标值，
每输完一个数据项后按【】。
需调用内存坐标数据按【查找】（参阅13.1.2调用内存中已知
数据）。
? 按【距离】可切换到距离放样模式。
? 按【记录】可将输入的坐标数据记录至内存中。
【坐标】? 【放样坐标】Np<m>: 查找记录Ep<m>: 距离确定Zp<m> 5.上述数据输入完毕后，按[确定]。
仪器计算出放样所需距离和水平角并显示在屏幕上。
当已调整目标及仪器高度，按【高程】可重新输入棱镜高及仪器高。
（参阅“13.3输入棱镜高及仪器高”）? 【确定】【放样距离角度】H<m>: 226.4854 HA: 79°43′37〃确定坐标高程【坐标放样】dN: dE: dZ:
6.按【确定】进入放样观测屏幕。
【确定】改正模式引导测量
7.按【引导】进入放样引导屏幕。
按“14.1距离放样测量”中步骤7～10操作定出待放样点的平面位
置。
此时第四行位置上显示的值为目标点与待放样点的高差。
箭头的含义? ：向上移动棱镜
【引导】【坐标放样】←→0°00′00〃↑↓0.001m 0.143m 改正模式差值测量：向下移动棱镜
8.向上或向下移动棱镜至第四行位置上显示的值为0m（当该值接近于0m 时，屏幕上显示出两个箭头）。
当第2、3、4行的显示值均为0时，测杆底部所对应的位置即为待放样点的位置。
按【停止】可停止测量，完成该点放样。
? 【坐标放样】▼←↑↓0°0′0〃0.000m 0.000m 改正模式差值停止
9. 按【差值】显示坐标放样成果。
按【ESC】返回放样测量菜单屏幕。
【差值】【坐标放样】
改正模式导测量【附】坐标放样时的距离改化MTS-800由用户设定改化系数的方式来实现距离的海平面归算及投影改化。
有此要求的用户可按下述步骤输入改化系数。
（1）投影面上的距离HDg = HD×改化系数HDg：投影面上的距离HD：地面上的距离（2）地面上的距离HD = HDg/改化系数当改化系数被设定后，适用于包括放样在内的所有的涉及
到坐标的测量程序。
? 改化系数输入范围: 0.98-1.02 。
缺省值：1.000000(即不进行改化)? 操
作过程操作键显示1．在测量模式第一页下按【改正】进入测距参数设置。
【改正】
【测距条件设置】测距模式单次精测折光改正无棱镜常数0 确定】或按【PAGE】移动
光标至改化系数输入行。
?】【?2．按【、】【测距条件设置】?】【?【改化系数：
1.000000 P3 确定3．输入改化系数，【确定】，返回测量模式。
【确定】P1 dN: 0.000m d
E: -0.001m dZ: 0.001m 【测量】H ZA 99°43′13〃HAR 120°09′12〃P1 测距切换置角改正
