柱钢筋接头位置处理措施
16g墙柱钢筋接头按楼层错开规范
16g墙柱钢筋接头按楼层错开规范一、钢筋连接的原则1.钢筋接头宜设置在受力较小处, 同一根钢筋不宜设置2个以上接头, 同一构件中的纵向受力钢筋接头宜相互错开。
2.直径大于16mm以上的钢筋,严禁使用搭接, 应采用焊接接头或机械连接接头（公司内部规定）说明。
1.搭接连接: 搭接长度应满足设计和规范要求, 相邻钢筋接头50%错开；接头错开高度不少于1.3倍搭接长度。
2、机械连接：接头出砼完成面不少于50cm , 相邻钢筋接头50%错开；接头错开高度不少于35d。
3、焊接连接：接头出砼完成面不少于50cm , 相邻钢筋接头50%错开；接头错开高度不少于35d, 且不小于50cm。
二、钢筋绑扎连接1. 轴心受拉及小偏心受拉构件的纵向受力钢筋不得采用绑扎搭接接头。
2.钢筋接头宜设置在构件受力较小处, 同一纵向受力钢筋不宜设置两个或两个以上接头,接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
注：同一连接区段内纵向钢筋搭接接头面积百分率, 为该区段内有连接的纵向受力钢筋截面面积与全部纵向钢筋截面面积的比值（当直径相同时, 钢筋连接接头面积百分率为50%）3.纵向钢筋搭接接头按照搭接接头时, 接头位置在满足规范要求的同时确保在同一平面高低；按照50%搭接接头时, 接头位置在满足规范要求的同时确保在高低两个平面高低。
一、二级抗震等级剪力墙底部加强区墙身竖向钢筋接头按照50%搭接, 搭接长度满足1.2倍锚固长度, 接头错开高度不小于1.2倍锚固长度+50cm非一、二级抗震等级剪力墙底部加强区墙身竖向钢筋接头按照搭接, 搭接长度满足1.2倍锚固长度4、钢筋接头搭接处, 应在中心和两端用铁丝扎牢；绑扎接头的搭接长度应符合设计要求且不得小于规范规定的最小搭接长度(受拉钢筋300mm,受压钢筋200mm)。
5、涉及封头钢筋的连接接头需定尺加工, 防止出现锚固不足或过长现象。
型钢柱连接位置规范要求
型钢柱连接位置规范要求一般的框架柱接头位置应高出楼面砼面500毫米，同截面内接头百分率不能大于百分之50。
接头位置应避开箍筋加密区，加密区为三分之一柱净高，因此接头位置距地面高度应大于三分之一柱净高，无法避开时应采用机械连接。
上柱钢筋直径大于下柱钢筋时应伸入下层连接。
一、框架柱钢筋搭接位置规范要求1、一般的框架柱接头位置应高出楼面砼面500mm、1/6柱净高、柱的长边尺寸，三者取较大值，同截面内接头百分率不能大于50%。
2、接头位置应避开箍筋加密区，你这个是基础框架柱，加密区为1/3柱净高，所以接头位置距地面高度应大于1/3柱净高，无法避开时应采用机械连接。
3、相邻接头间距和接头面积百分率必须满足要求。
4、上柱钢筋直径大于下柱钢筋时应伸入下层连接。
5、有可能的话远离弯矩最大处。
二、什么基础框架？1、基础梁简单说就是在地基土层上的梁，基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上。
2、在工业厂房中，一般都以柱作为主要的承重构件，基础梁（在建筑图纸中符号为JL）作为基础的一部分，主要起到柱子间连系的作用，使基础形成较稳定的结构，也部分抗弯和抗剪的作用，当独立柱之间不均匀沉降时会起到抗剪的作用。
3、一般基础梁的截面较大，截面高度一般建议取1/4——1/6跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定。
4、钢筋接头系数表是在钢筋混凝土构件中，钢筋是主要建筑材料。
5、一般每根钢筋长度约为6——12米不等，在实际使用时，因构造的需要，有时要接长使用，或者为了节约材料，需要将剪断的剩余钢筋接起来使用，所以就要有接头。
6、钢筋接头的搭接用量，设计有接头规定者，应按设计计算。
无设计规定者，需要另加搭接用量，为了计算方便和简化计算手续，按钢筋规格、搭接方式编制了“钢筋接头系数表”。
7、计算时可根据施工图纸，按规格分类计算出延长米，换算出理论重量后，再按每吨重量乘以系数，即为钢筋接头用重量。
柱钢筋接头位置处理措施

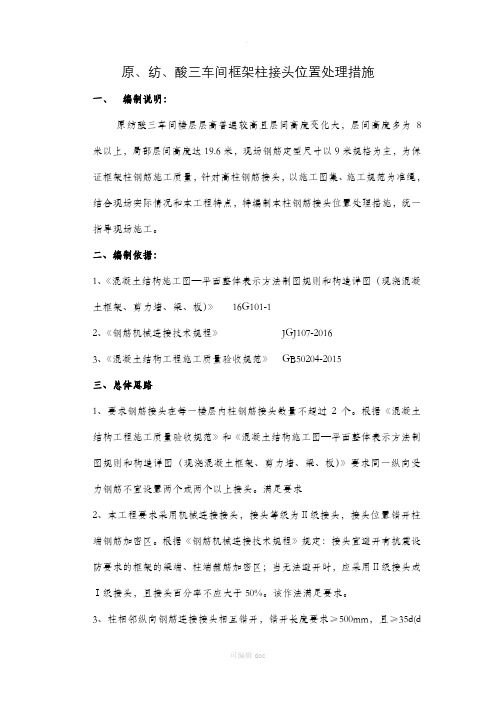

原、纺、酸三车间框架柱接头位置处理措施
一、编制说明：
原纺酸三车间楼层层高普遍较高且层间高度变化大，层间高度多为8米以上，局部层间高度达19.6米，现场钢筋定型尺寸以9米规格为主，为保证框架柱钢筋施工质量，针对高柱钢筋接头，以施工图集、施工规范为准绳，结合现场实际情况和本工程特点，特编制本柱钢筋接头位置处理措施，统一指导现场施工。
二、编制依据：
1、《混凝土结构施工图—平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》16G101-1
2、《钢筋机械连接技术规程》JGJ107-2016
3、《混凝土结构工程施工质量验收规范》GB50204-2015
三、总体思路
1、要求钢筋接头在每一楼层内柱钢筋接头数量不超过2个。
根据《混凝土结构工程施工质量验收规范》和《混凝土结构施工图—平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》要求同一纵向受力钢筋不宜设置两个或两个以上接头。
满足要求
2、本工程要求采用机械连接接头，接头等级为Ⅱ级接头，接头位置错开柱端钢筋加密区。
根据《钢筋机械连接技术规程》规定：接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅱ级接头或Ⅰ级接头，且接头百分率不应大于50%。
该作法满足要求。
3、柱相邻纵向钢筋连接接头相互错开，错开长度要求≥500mm，且≥35d(d
为钢筋直径)。
在同一连接区段内钢筋接头面积百分率不大于50%。
该作法满足图集16G101-1和施工规范要求。
四、施工措施：
1、柱纵向钢筋接头位置立体图
2、柱纵向钢筋接头位置立面图
感谢您的支持与配合，我们会努力把内容做得更好！。

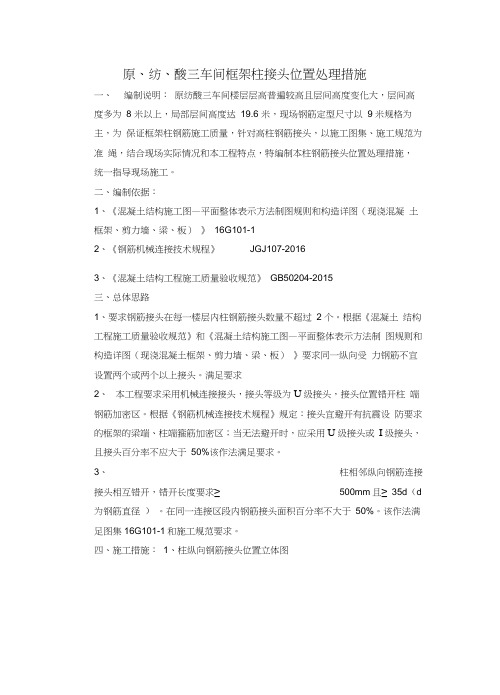

柱钢筋接头位置处理措施
原、纺、酸三车间框架柱接头位置处理措施一、编制说明：原纺酸三车间楼层层高普遍较高且层间高度变化大，层间高度多为8 米以上，局部层间高度达19.6 米，现场钢筋定型尺寸以9 米规格为主，为保证框架柱钢筋施工质量，针对高柱钢筋接头，以施工图集、施工规范为准绳，结合现场实际情况和本工程特点，特编制本柱钢筋接头位置处理措施，统一指导现场施工。
二、编制依据：1、《混凝土结构施工图—平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》16G101-12、《钢筋机械连接技术规程》JGJ107-20163、《混凝土结构工程施工质量验收规范》GB50204-2015三、总体思路1、要求钢筋接头在每一楼层内柱钢筋接头数量不超过2 个。
根据《混凝土结构工程施工质量验收规范》和《混凝土结构施工图—平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》要求同一纵向受力钢筋不宜设置两个或两个以上接头。
满足要求2、本工程要求采用机械连接接头，接头等级为U级接头，接头位置错开柱端钢筋加密区。
根据《钢筋机械连接技术规程》规定：接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用U级接头或I级接头，且接头百分率不应大于50%该作法满足要求。
3、柱相邻纵向钢筋连接接头相互错开，错开长度要求≥500mm且≥35d（d 为钢筋直径）。
在同一连接区段内钢筋接头面积百分率不大于50%。
该作法满足图集16G101-1和施工规范要求。
四、施工措施：1、柱纵向钢筋接头位置立体图S f SSS i SSΓ>T?IlIX J2、柱纵向钢筋接头位置立面图S8≡gftτ≡tt≡ft⅜≡⅛⅛SB . ⅛-II2⅛粧皂≡⅛π!⅛咚i≡≡≡同臨醜腿头a≡16.5OD 4一亠— ⅛⅛■■■■T =1 ■■ ■ I ■ ■ ■ I ■ ■ E> —!≡≡r ⅛⊂1ZT5/A司根魅册魁。
构造柱钢筋搭接位置
构造柱钢筋搭接位置
让我用更简单的话来说说构造柱钢筋怎么搭接：
柱子最下面：想象一下柱子站在地上的脚，那里钢筋要接长一些，通常是钢筋本身直径的48倍那么长。
柱子上面接的地方：柱子往上长时，钢筋搭接的地方可以稍微短一点，大约是钢筋直径的35倍。
柱子头顶：如果柱子到顶了，比如在屋顶，钢筋要伸进围绕它的那个梁里大概35倍直径的长度，或者顶部钢筋互相搭着，长度得有30厘米左右。
同层钢筋相接：有时候，同一层的钢筋可以直接在一块儿接上。
如果用焊接，一面焊的话，焊的长度得是钢筋直径的5倍，两面焊就得是10倍。
别接错地方：尽量别在钢筋特别密集的地方接钢筋，这样能让柱子更结实。
特殊处理：如果钢筋裁短了，可以加根钢筋帮忙，但这种事得小心，不能随便来。
柱子中间接头：柱子中间想接钢筋，一般选在柱子高度六分之一以上的位置，而且这个位置得超过500毫米，还得看柱子有多粗。
总之，搭接钢筋时，要按照设计图和当地的规矩来，确保建得既安全又稳固。
型钢混凝土梁柱交接点钢筋连接施工方案
型钢混凝土梁柱交接点钢筋连接施工方案一、编制说明本工程设计有型钢混凝土组合结构，型钢混凝土梁柱节点区梁、柱纵筋不能贯通。
为明确施工做法及控制要点，保证型钢混凝土梁柱交接点钢筋连接施工质量，特编制本方案。
二、编制依据1、本工程施工组织设计2、本工程施工图纸3、《钢筋机械连接用套筒》（JG/T163-2013）4、《钢筋机械连接技术规程》（JGJ107-2010）5、《钢结构工程施工质量验收规范》(GB50205-2001)6、《建筑施工安全检查标准》（JGJ59-2011）三、方案选择根据设计做法要求，本工程型钢混凝土梁柱交接点处采用在型钢柱、梁翼缘上焊接套筒后与纵筋进行机械连接，型钢柱、梁内侧纵筋对应位置焊加劲板进行加强，型钢柱在柱箍筋对应位置预留孔洞方便安装柱箍筋。
具体设计做法详下图：四、技术准备认真审查图纸，明确设计做法要求，明确技术控制要点，编制专项施工方案。
统计套筒规格、数量，套丝钢筋规格、数量及长度，下达加工指标。
做好技术交底工作。
五、材料、机具准备按照图纸设计要求及施工方案，型钢柱、梁吊装、校正完毕并验收合格；相关部位操作平台搭设完毕；焊接机械、焊丝等施工机具材料准备完毕。
套筒强度应与钢筋等强，焊接材料应与母材匹配，焊缝强度不应低于母材强度。
钢材保护焊使用ER50-6号Ф1.2实心焊丝。
因焊缝形式特殊，同时存在平焊、立为Q345B，CO2焊及仰焊，焊接电压、电流、速度须严格控制。
六、施工工艺1、工艺原理可焊性套筒连接是一种钢筋等强度连接方法。
一方面，用于连接的套筒具有可焊性，可方便实现与型钢柱、梁间的焊接连接。
另一方面，用于连接的套筒加工有能与钢筋端头外螺纹匹配的内螺纹，可方便实现框架梁筋、框架柱筋与型钢结构的连接。
连接施工时由持证焊工先将带有内螺纹的可焊性套筒按指定位置焊接在型钢柱、梁翼缘上，将带有右旋螺纹的钢筋旋入可焊性套筒并连接牢固，由焊缝和螺纹共同传力。
可焊性套筒连接接头的制作分为可焊性套筒的设计选材、螺纹加工及现场焊接等一系列的工序，其中套筒的选材和现场施焊尤为重要。
梁柱节点钢筋的接头位置
梁柱节点钢筋的接头位置在建筑结构中，梁柱节点是承受着巨大荷载和力矩的关键部位。
为了确保节点的强度和稳定性，钢筋的接头位置是一个非常重要的考虑因素。
本文将从几个方面探讨梁柱节点钢筋的接头位置。
梁柱节点钢筋的接头位置应符合受力要求。
在节点处，梁和柱之间会产生巨大的力矩和剪力。
为了保证节点的强度和稳定性，需要在梁柱交界处设置足够的钢筋。
通常情况下，梁柱节点处的钢筋应该与梁和柱的钢筋相连，形成一个结构整体。
这样可以有效地传递荷载，防止节点发生破坏。
梁柱节点钢筋的接头位置还应考虑施工的便利性。
节点处的钢筋连接需要在施工过程中完成。
因此，接头位置应该尽量选择在容易施工的位置，以确保施工的顺利进行。
同时，为了方便焊接或连接钢筋，接头位置还应具备足够的操作空间。
梁柱节点钢筋的接头位置还需要考虑钢筋的保护。
在节点处，钢筋容易受到外界环境的侵蚀，如湿气、盐分等。
为了保护钢筋不受腐蚀，接头位置应尽量避免暴露在外界的湿气和盐分等有害物质中。
可以通过合理设计节点的形状和尺寸，以及采用防腐涂料等措施来保护钢筋的接头位置。
梁柱节点钢筋的接头位置还应考虑节点的刚度和变形。
在节点处，梁和柱之间会发生一定的变形，尤其是在承受荷载时。
为了保证节点的刚度和稳定性，接头位置应该选择在梁和柱的受力集中区域，以减小变形和位移。
同时，可以通过增加钢筋的数量和直径等方式来提高节点的刚度。
梁柱节点钢筋的接头位置还应考虑节点的审美要求。
梁柱节点是建筑结构中的关键节点，其美观程度直接影响着整个建筑的外观。
因此，在选择接头位置时，还应考虑其对建筑外观的影响。
可以通过合理的设计和布置，使接头位置更加美观，与整个建筑结构相协调。
梁柱节点钢筋的接头位置是一个非常重要的考虑因素。
在选择接头位置时，需要考虑受力要求、施工便利性、钢筋保护、节点刚度和变形以及审美要求等多个方面。
只有在综合考虑这些因素的基础上，才能选择出最合适的梁柱节点钢筋接头位置，确保节点的强度和稳定性，同时也满足施工和审美要求。
梁柱接头的绑扎
梁柱接头的绑扎在建筑施工中，梁柱接头的连接是重要的工作之一。
其中，梁与柱的接头连接稳定性直接关系到建筑的承重能力。
为保证梁柱接头的牢固和可靠，需要进行绑扎。
本文将介绍梁柱接头的绑扎方法及相关注意事项。
梁柱接头的绑扎方法一、梁端需加挡板固定：在进行梁柱接头的绑扎前，需要先在梁的连接端加挡板固定。
加挡板的目的在于增大梁端与柱端接触面积，从而提高梁柱接头的承载能力。
二、钢筋套管固定：绑扎方法中，需要用钢筋套管将梁上的钢筋固定紧密，并与柱上的钢筋连接起来，进而将梁和柱固定在一起。
钢筋套管的大小需根据实际情况进行选择，确认后进行固定。
三、梁柱接头的绑扎：将梁与柱上的钢筋连接起来后，接下来需要进行梁柱接头的绑扎。
绑扎方法可选择使用钢丝绳、钢筋和钢板等进行牢固连接。
需要注意的是，在进行绑扎时，需思考如何保证绑扎的牢固性和稳定性，这一点需要在进行梁柱连接前考虑周全，从而避免日后的建筑安全隐患。
四、竖向钢筋的加固：在绑扎梁柱接头时，需特别关注竖向钢筋的加固问题。
竖向钢筋承担的是竖向荷载，因此需要进行专门的加固处理，确保建筑的承载能力。
注意事项1.在进行梁柱接头的绑扎时，需要严格按照规范要求进行操作，遵循建筑工程施工的规划和设计方案。
2.梁柱接头的绑扎过程应严格按照工艺规范进行操作，避免生产出暗藏质量隐患的不良工程。
3.物料的选择要确保有质量保证，以保证建筑的承载能力。
4.在进行梁柱接头绑扎时需要完全了解建筑工程的状态，严格按照情况进行绑扎处理。
对于梁柱接头绑扎这一关键环节，我们需要在操作中严格按照规范要求进行操作，确保施工的质量和建筑的稳定性。
同时，也需要时刻关注建筑工程的状态，特别是在设计和施工前要充分考虑梁柱接头绑扎的稳固和安全问题，以确保建筑质量的稳定和持久。
关于柱同一截面接头数量超导超过规范要求的处理措施
关于柱同一截面接头数量超过规范要求的处理措施
一、原因分析……
配料人员配料时疏忽大意，未认真考虑原材料长度，未认真计算接头规范允许位置。
二、处理措施
1、因接头位置已经固定，无法改变，因此通过对同一截面内接头数量超过50%的接头部位予以补强。
2、补强措施，采用加焊绑条的方法，用1米和原柱筋同直径钢筋在接头位置上下50cm处布置，先绑扎牢固再进行焊接，采用单面焊接，焊接长度10d。
3、箍筋弯后平直段长度不足10d的已全部更换。
三、预防措施
1、配料时对单根钢筋编号，对其出楼面的高度准确计算，相邻钢筋接头出楼面错开规定长度。
2、加强规范的学习。
3、熟悉并撑握03G101-1图集及说明。
中建七局四公司广西分公司
凤岭小区项目部
2004年4月24日。
柱钢筋绑扎方法
柱钢筋绑扎方法
1) 工艺流程
2）绑扎要点
（1）修整、清理
清理下面预留柱筋上的混凝土渣，根据柱边线校正柱立筋位置(最底层柱插筋应根据柱边线固定立筋位置，支模时再次校正与固定)。
（2）根据柱箍筋的形式与数量往立筋上套箍筋，并注意箍筋开口处沿柱四角通转布置。
（3）竖向钢筋连接位置
柱竖向钢筋直螺纹接头严禁设置在箍筋加密区范围内，同一平面内竖向钢筋接头按50％错开不小于35d(d 为柱主筋)，且不小于500。
（4）对竖向钢筋的连接接头进行外观检查或按要求取样试验，合格后用脚手架临时固定立直，开始绑扎箍筋。
（5）柱钢筋绑扎
①柱箍筋形式：方柱采用封闭式箍及带拉钩的复合箍筋，抗震箍弯钩角度135°，平直长度不小于10d。
②分档箍筋间距：在柱的对角钢筋上用粉笔自混凝土面50mm 起画箍筋间距，其间距200mm，当分档排到直螺纹套筒上时，采用上下加密方法避开箍筋设置在套筒上。
③柱子主筋与箍筋绑扎时，转角处采用兜扣绑扎，中间采用八字扣绑扎，并且绑扣的多余绑丝必须朝向构件内部。
④检查柱子歪、扭曲现象，调整合格后在柱上口设置柱定位框(固定钢筋的位置，可周转使用)，并且在柱上口设置1～2 道柱限位箍筋，定位框与限位箍
筋与柱主筋绑扎牢固。
图6.2.2-10 主筋定位框示意
⑤柱筋绑扎完毕后设置保护层垫圈，柱主筋保护层25mm，用塑料垫圈卡在柱主筋上，间距600mm，梅花型布置。
